MODE D'EMPLOI RQ-970BX ROTEL
Guide de l'utilisateur
Bedienungsanleitung
Branchements types à une chaine
Il n'y a dans cet apparéil aucune piece utilisable par l'usager. S'il doit être réparé, le confier à un technicien qualifié.
AVERTISSEMENT
Pour réduire le risque d'incendie ou de décharge électrique, ne pas exposer l'appareil à l'humidité ou à l'eau. Ne pas laisser des objets pénétrer dans le boitier. Si l'appareil a été exposé à l'humidité ou si un objet y a pénétré, débrancher immidiatement l'appareil et le faire inspecter ou réparer au besoin par un technicien qualifié.
Bien dire toutes les instructions avant de brancher l'appareil ou de l'utiliser. Garder ce guide à portée de la main afin de pouvoir consulter les consignes de sécurité.
Bien dire tous les avertissements et les toutes les consignes de sécurité qui sont contenus dans ce guide et sur l'appareil lui-même. Respecter toutes les consignes d'utilisation de l'appareil.
Nettoyer le boitier de l'appareil uniquement avec un chiffon sec ou un aspirateur.
Ne pas obstruer les orifices de ventilation de l'appareil. On ne doit pas par exemple placer l'appareil sur un lit, un canapé, un tapis ou sur toute autre surface qui pourrait obstruer ses orifices de ventilation. Si on place l'appareil dans une bibliothèque ou une armoire, il doit y avoir assez de dégagement autour de l'appareil pour en assurer la ventilation.
Garder l'appareil loin des radiateurs, des bouches de chauffage, des poèmes et de tout autre appareil qui dégage de la chaleur.
L'appareil ne doit être branché que dans une prise de courant dont la tension correspond à cette qui est donné à l'arrière de l'appareil.
Brancher l'appareil dans une prise de courant en n'utilisant que le cordon d'alimentation fourni ou un cordon équivalent. Ne jamais modifier le cordon fourni. Ne pas tenter de rendre la mise à la terre inopérante ou de modifier la polarisation de l'appareil. Le cordon d'alimentation devrait être branché dans une prise murale polarisée à deux broches. La broche la plus large du cordon devrait pénétrer dans la broche la plus large de la prise. Ne pas utiliser de cordon de prolongation.
Ne pas passer le cordon d'alimentation dans un endroit où il risque d'être écrasé, coincide ou replie sur lui-même, exposé à la chaleur ou endommage. On doit porter une attention particulière à la prise aux extrémités du cordon.
L'appareil devrait être débranché si on doit s'absenter pendant une longue période.
Cesser immédiatement d'utiliser l'appareil et le faire inspecter ou réparer par une technicien qualifié si :
Le cordon d'alimentation ou ses prises sont endommages.
- Des objets ou du liquide ont pénétré dans l'appareil.
L'appareil a ete exposé à la pluie.
L'appareil semble mal fonctionner.
L'appareil a ete echappé ou endommagé.
Placer l'appareil sur une surface plane, de niveau et suffisamment solide pour en supporter le poids. Ne pas le placer sur un chariot mobile qui pourrait basculer.

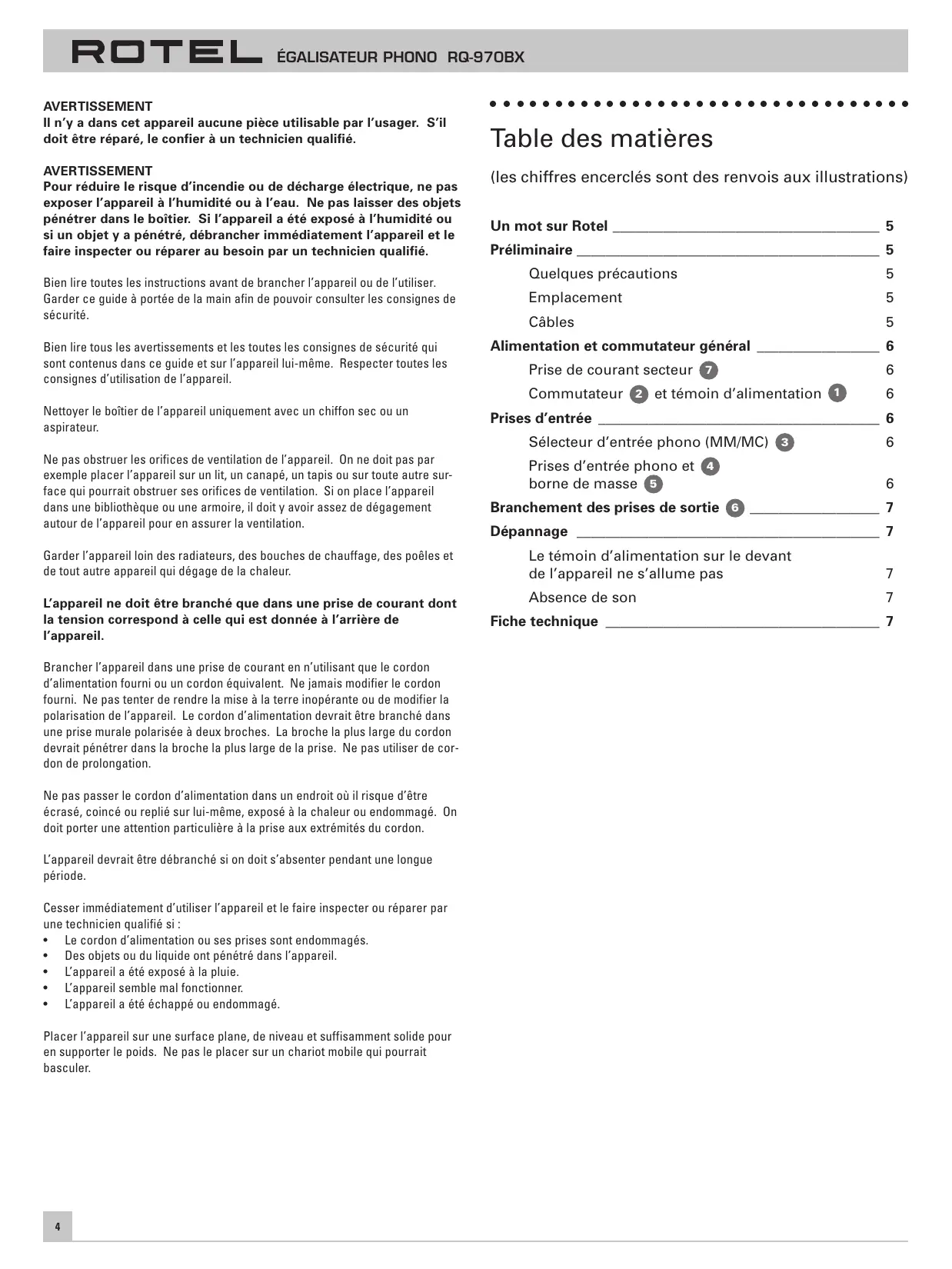

Table des matieres
(les chiffres encerclés sont des renvois aux illustrations)
Un mot sur Rotel 5
Préliminaire 5
Quelques précautions 5
Emplacement 5
Cables 5
Alimentation et commutateur général 6
Prise de courant secteur 7 6
Commutateur 2 et témoin d'alimentation 1 6
Prises d'entrée 6
Sélecteur d'entrée phono (MM/MC) 3 6
Prises d'entrée phono et 4
borne de masse 5
Branchement des prises de sortie 6 7
Dépannage 7
Le témoin d'alimentation sur le devant
de l'appareil ne s'allume pas 7
Absence de son 7
Fiche technique 7
Un mot sur Rotel
Rotel a été fondée il y a plus de trente ans par une famille dont la passion pour la musique l'a amenée à fabriquer des apparèils haute fidélité de la plus haute qualité. Cette passion s'est perpetuée au fil des années et notre objectif d'offrir aux audiophiles et aux mélomanes des produits de qualité exceptionnelle, quel que soit leur budget, est partagé par tous les employés de Rotel.
Notre équipe d'ingénieurs travaillée en étroite collaboration afin de faire l'écoute de chacun de nos nouveaux produits et d'en effectuer la mise au point jusqu'à ce qu'ils répondent à des normes rigoureuses. Nos ingénieurs ont toute la latitude voulue pour désir des composantes provenant de n'importe où dans le monde afin de conceivevoir les valeurs produits possibles. Vous trouverez ainsi dans nos appareils des condensateurs provenant du Royaume-Uni et d'Allemagne, des semi-conducteurs provenant du Japon et des États-Unis et des transformateurs toroïdaux fabriqués directement dans les usines de Rotel.
Rotel a acquis sa réputation d'excellence grâce aux centaines de critiques positives et aux prix qui lui ont été décernés par les critiques les plus chevronnés de l'industrie. Ces spécialistes font de l'écoute musicale une activité quotidienne et leurs commentaires nous permettent de rester fidèle à notre objectif, soit de concevoir des apparêls musicaux, fiables et abordables.
Rotel you remercie d'avoir fait l'acquisition de ce produit qui, nous l'esperons, vous procurera beaucoup de plaisir musical.
Préliminaire
Nous vous remercions d'avoir acheté l'égalisateur phono RQ-970BX. Incorporated dans une chaîne audio de qualité, il vous procurera beaucoup de plaisir musical pendant de nombreuses années.
On retrouve sur le marché de plus en plus d'appareils audio numériques. C'est pourquoit, bon nombre d'appareils audio modernes haut de gamme ne sont pas dotés des circuits électroniques nécessaires au traitement du signal d'une platine tourne-disques. L'appareil RQ-970BX de Rotel a justement été concu à cette fin. Il s'agit d'un égalisateur phono haut de gamme dont la sortie peut être branchée dans n'importequelle entrée ligne. Il est doté des mêmes circuits raffinés et des mêmes composantes de qualité qui ont fait la renommée de Rotel partout dans le monde. Ce genre d'appareil est plus couteux à fabriquer mais offre un rendement musical de beaucoup supérieur.
Le mode d'installation et de fonctionnement de l'égalisateur phono RQ-970BX est aussi simple. Si vous étrent familier avec le fonctionnement d'une chaine audio, vous ne devriez pas être dépaysé. Il suffit de brancher l'égalisateur à la chaine et le tour est joué.
Quelques précautions
Nous vous invitons à dire attentivement ce guide. En plus des renseignements généraux complets qui vous aidont à optimiser le rendement sonore de votre chaîne, il renferme les instructions nécessaires au branchement de l'égalisateur phono à une chaîne audio. Pour de plus amples renseignements, communiquez avec votre détaillant audio Rotel autorisé. On peut aussi communiquer directement avec Rotel en cas de besoin.
Conserver la boîte d'emballage d'origine de l'appareil ainsi que le matériel d'emballage fourni en cas de besoin. L'égalisateur phono RQ-970BX peut subir des dommages importants s'il est expédé ou déplace sans son emballage d'origine.
Remplir et returner la carte d'enregistrement que l'on retrouve dans la boîte de l'appareil. Conserver aussi la facture d'achat de l'appareil. Cette pièce justificative est nécessaire si l'appareil doit être réparé sous garantie étant donné qu'on y retrouve la date d'achat de l'amplificateur.
Emplacement
Comme tous les autres apparèts audio quitraitent des signaux de faible intensité, l'égalisateur phono peut être affecté par son environnement. Ne pas placer l'égalisateur phono sur un amplificateur de puissance afin d'eviter les bourdonnements et les interférences. Nous recommendons d'installer l'appareil dans un meuble conçu pour recevoir les composantes audio. Ce type de meuble de rangement réduit ou élimine les vibrations qui peuvent nuire à la qualité sonore. Demandez conseil à votre détaillant Rotel autorisé pour connaître le type de meuble de rangement qui convient et pour savoir comment installer vos composantes audio.
Cables
On doit garder les cordons d'alimentation, les câbles numériques et les câbles audio éloignés les uns des autres afin de réduire le risque que les apparciels ne soient affectés par le bruit et les interférences produits par les cordons d'alimentation et les câbles numériques. N'utiliser que des câbles blindés de haute qualité afin d'éviter que la qualité sonore de votre chaîne ne soit affectée par le bruit ou les interférences. Pour de plus amples renseignements concernant le choix des câbles sur votre chaîne, besoin de conseil auprès de votre détaillant Rotel autorisé.
Alimentation et commutateur général
Prise de courant secteur 7
L'égalisateur phono RQ-970BX nécessite peu de courant. La façon la plus pratique de l'alimenter consiste à le brancher directement dans une prise de courant commutée à l'arrêté d'une autre composante audio. On peut ainsi laisser le commutateur d'alimentation en circuit de façon permanente et alimenter l'égalisateur à partir des autres composantes audio.
L'égalisateur phono RQ-970BX est configuré d'usine en fonction du courant secteur du pays où il a été vendu (115 volts c.a. ou 230 volts c.a., à une fréquence de 50Hz ou 60Hz ). La configuration de la tension secteur est donnée à l'arrête de l'appareil.
Remarque: Si on doit utiliser l'égalisateur RQ-970BX dans un autre pays, on peut le reconfigérer pour qu'il puisse accepter une tension secteur différente. On ne doit pas tenter d'effectuer cette conversion soi-même étant donné que l'on s'expose à des tensions dangereuses en ouvrant l'appareil. Pour de plus amples renseignements concernant la conversion de tension, consultez un technicien qualifié ou le Service technique de l'usine Rotel.
Si l'on doit s'absenter pendant une période prolongée (pour des vacances d'un mois par exemple), il est plus prudent de débrancher l'égalisateur (ainsi que toutes les autres composantes audio et video) pendant son absence.
Commutateur 2 et témoin d'alimentation 1
Le commutateur d'alimentation est situé à gauche sur la façade de l'égalisateur. Pourmettre l'appareil en circuit, enforcer le commutateur.Le témoin d'alimentation devrait alors s'allumer. Pourmettre l'appareil hors circuit, appuyer à nouveau sur le commutateur.
Prises d'entrée
[Se reporter au schéma de branchement à une chaine type de la Figure 2]
L'égalisateur RQ-970BX est doté de prises classiques RCA comme celles que l'on retrouve sur presque toutes les composantes audio.
Remarque: pour éviter les bruits désagreables que ni vous, ni les enceintes n'apprecieraient, on doitmettre toutes les composantes de la chaine hors circuit avant d'effectuer le branchement des câbles d'entrée.
Sélecteur d'entrée phono (MM/MC) 3
L'égalisateur phono RQ-970BX accepte les cellules phonolectrices à aimant mobile (MM) ou à bobine mobile (MC). Régler le sélecteur d'entrée phono en fonction de la cellule que l'on utilise. Laisser le sélecteur à la position « out » (hors circuit) s'il s'agit d'une cellule à aimant mobile (MM) et enforcer le sélecteur s'il s'agit d'une cellule à bobine mobile (MC). Certaines cellules à bobine mobile à tension élevée sont conçues pour fonctionner à la position « aimant mobile » (MM). En cas de doute, consulter le manuel d'instructions de la cellule phonolectrice pour connaître sa tension de sortie et l'impédance d'entrée prévue. En position « aimant mobile » (MM), l'impédance d'entrée est de 47 kohms et la sensibilité de 2,5 mV alors qu'en position « bobine mobile » (MC), l'impédance d'entrée est de 100 ohms et la sensibilité de 210 mV. Pour de plus amples renseignements concernant le bon réglage de ce sélecteur d'entrée phono, consultez votre marchand Rotel autorisé.
Prises d'entrée phono 4 et borne de masse 5
Brancher les deux extrémités du cable provenant de la platine tourné-disques dans les prises appropriées (gauche et droite). Si la platine est dotée d'un fil de mise à la masse, le brancher à la borne à vis placée à droite des prises d'entrée de l'égalisateur. Ceci aidera à réduire le bourdonnement et le bruit.
Branchement des prises de sortie 6
[Se reporter au schéma de branchement à une chaine type de la Figure 2]
La plupart des amplificateurs sont dotés de prises d'entrée de type RCA compatibles avec les prises de sortie de l'égalisateur RQ-970BX. Brancher les deux premières extrémités d'un cable audio dans les sorties de l'égalisateur phono RQ-970BX et les deux autres extrémités dans les prises d'entrée ligne de l'amplificateur. Comme长时间, n'utiliser que des câbles de qualité et brancher les sorties des canaux de gauche et de droite de l'égalisateur RQ-970BX dans les bons canaux de l'amplificateur.
Dépannage
La plupart des problèmes que l'on retrouve sur une chaine audio sont attribuables à de mauvais branchements ou à de mauvais réglages. En cas de problème, en identifier l'origine, vérifier les réglages, établier la cause du problème et effecteur les changements nécessaires. Si l'on n'est pas en mesure de faire fonctionner l'égalisateur phono RQ-970BX, se reporter aux suggestions données en fonction des problèmes suivants :
Le témoin d'alimentation sur le devant de l'appareil ne s'allume pas
Le témoin d'alimentation de l'égalisateur phono RQ-970BX devrait toujours être allumé si l'appareil est branché dans une prise de courant secteur et si le commutateur d'alimentation est en circuit. S'il ne s'allume pas, vérifier si le circuit électrique est bon en raccordant un autre apparéil dans la prise. S'assurer que la prise de courant utilisée n'est pas contrôle par un interrupteur qui a été fermé.
Absence de son
S'assurer que la platine tourne-disques fonctionne correctement. Vérifier le câblage à partir de la partie arrêté de la cellule phonolectrice jusqu'àu bras de lecture. S'assurer que les cables qui relient la platine tourne-disques aux entrées de l'égalisateur RQ-970BX sont branchés correctement. S'assurer aussi que le sélecteur d'entrée du préamplificateur de commande (ou de l'amplificateur intégré ou de l'ampli-syntoniseur) est réglé à la bonne entree. Vérifier toutes les autres composantes de la chaine afin de s'assurer qu'elles sont bien branchées et qu'elles fonctionnent correctement. Si la chaine est dotée d'un préamplificateur et d'un amplificateur de puissance séparés, s'assurer qu'ils sont bien branchés. Vérifier aussi le câblage entre les prises pour enceintes et les enceintes.
Fiche technique
| Distorsion harmonique totale (20 Hz-20 kHz) | < 0.004 % |
| Distorsion d'intermodulation (60 Hz : 7 kHz, 4:1) | < 0.004 % à une sortie de 1V |
| Sensibilité d'entrée / Impédance d'entrée | |
| Phono - Bobine mobile | 210 mV / 100 ohms |
| Phono - Aimant mobile | 2,5 mV / 47 kohms |
| Saturation de l'entrée phono(MM/MC) | 16 mV / 160 mV |
| Sensibilité de sortie / Impédance de sortie | 150 mV / 100 ohms |
| Réponse en fréquences | 20 Hz - 20 kHz ± 0,2 dB |
| MC (bobine mobile) | 70 dB |
| MM (aimant mobile) | 75 dB |
| Alimentation | 115 Volts, 60 Hz ou 230 Volts, 50 Hz |
| Consummation | 10 Watts |
| Dimensions (L, H, P) | 440 x 72 x 195 mm |
| 17 3/8 x 2 7/8 x 7 3/4 | |
| Poids (net) | 3,1 kg, 6.8 lb |
Toutes les specifications de cet apparéil étaient exactes au moment de l'impression de ce guide. Rotel se réserves le droit de les modifier sans préavis.
