MANUALE UTENTE RQ-970BX ROTEL

Manuale di Istruzioni

Collegamenti tipici dell'impiano.

Non vi sono parti interne riparabili dall'utilizzatore. Per l'assistenza fate riferimento a personale qualificato.

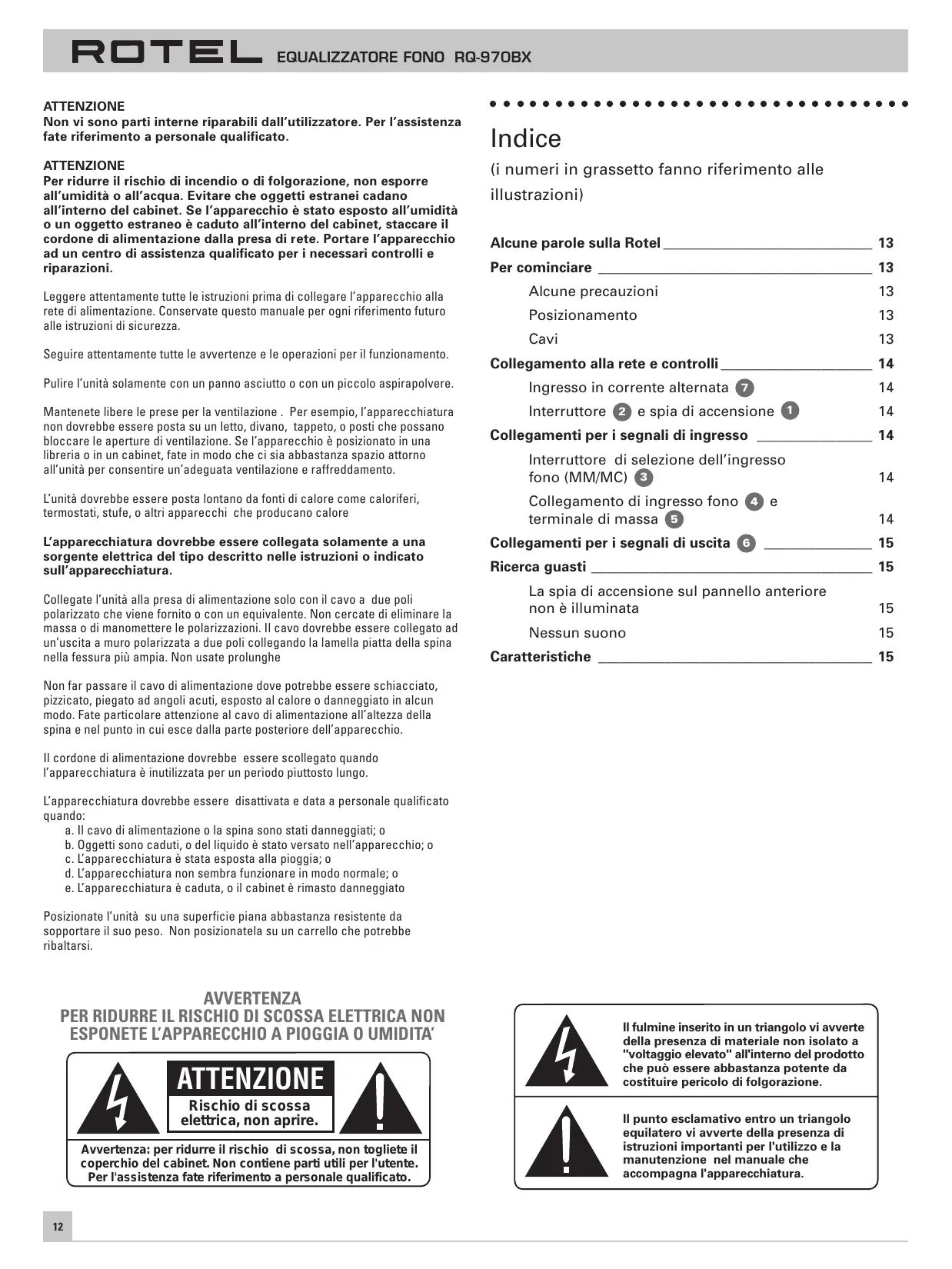

ATTENZIONE

Per ridurre il rischio di incendio o di folgorazione, non esporre all'umidità o all'acqua. Evitare che oggetti estranei cadano all'interno del cabinet. Se l'apparecchio è stato esposto all'umidità o un oggettoto estraneo è caduto all'interno del cabinet, staccare il cordone di alimentazione dalla presa di rete. Portare l'apparecchio ad un centro di assistenza qualificato per i necessari controlli e riparazioni.

Leggere attendamente tutte le istruzioni prima di collegare l'apprecchio alla rete di alimentazione. Conservate quello manuale per agli riferimento futuro alle istruzioni di sicurezza.

Seguire attendamente tutte le avverenze e le operazioni per il funzionamento.

Pulire l'unità solamente con un panno asciutto o con un piccolo aspirapolvere.

Mantenetete libere le prese per la ventilazione. Per esempio, l'apparecchiatura non dovrebbe essere posta su un letto, divano, tappeto, o posti che possano bloccare le aperture di ventilazione. Se l'apparecchio è posizionato in una libreria o in un cabinet, fate in modo che ci sa abbastanza spazio attorno all'unità per consentire un'adeguata ventilazione e raffreddamento.

L'unità dovrebbe essere posta lontano da fonti di calore come caloriferi, termostati, stufe, o altri apparecchi che producano calore

L'apparecchiatura dovrebbe essere collegata solamente a una sorgente elettrica del tipo descritto nelle istruzioni o indicate sull'apparecchiatura.

Collegate l'unità alla presa di alimentazione solo con il cavo a due poli polarizzato che viene fornito o con un equivalente. Non cercate di eliminare la massa o di manomettere le polarizzazioni. Il cavo dovrebbe essere collegato ad un'uscita a muro polarizzata a due poli collegando la lamella piatta della spina nella fessura più ampia. Non usate prolonghe

Non far passare il cavo di alimentazione dove potrebbe assere schiacciato, pizzicato,iegato ad angoli acuti, esesto al calorie o danneggiato in alcun modo. Fate particolare attenzione al cavo di alimentazione all'altezza della spina e nel punto in cui esce alla parte posteriore dell'apparecchio.

Il cordone di alimentazione dovrebbe essere scollegato quando l'apparecchiatura è inutilizzata per un periodo piuttosto lungo.

L'apparecchiatura dovrebbe essere disattivata e data a personale qualificato quando:

a. Il cavo di alimentazione o la spina sono stati danneggiati; o
b. Oggetti sono caduti, o del liquido è stato versato nell'apparecchio; o
c. L'apparecchiatura è stata esposta alla pioggia; o
d. L'apparecchiatura non sembra funzionare in modo normale; o
e. L'apparecchiatura è caduta, o il cabinet è rimasto danneggiato

Posizione l'unità su una superficie piana abbastanza resistente da sostortare il suo peso. Non posizionatela su un carrelo che potrebber ribaltarsi.

AVVERTENZA

PER RIDURRE IL RISCHIO DI SCOSSA ELETTRICA NON ESPONETE L'APPARECCHIO A PIOGGIA O UMIDITA'

ATTENZIONE

Rischio di scossa elettrica, non aprire.

Avvertenza: per ridurre il rischio di scossa, non togliete il coperchio del cabinet. Non contiene parti utili per l'utente. Per l'assistenza fate riferimento a personale qualificato.

Indices

(i numero in grassetto fanno riferimento alle illustrazioni)

Alcune parole sulla Rotel 13

Per cominciare 13

Alcune precauzioni 13

Posizionamento 13

Cavi 13

Collegamento alla rete e controli 14

Ingressoin corrente alternata 7 14

Interruttore 2 e spia di accensione 1 14

Collegamenti per i segnali di ingressso 14

Interruttore di selezione dell'ingresso fono (MM/MC) 3 14

Collegamento di ingresso fono 4 e terminale di massa 5 14

Collegamenti per i segnali di uscita 6 15

Ricerca guasti 15

La spia di accensione sul pannello anteriore non è illuminata 15

Nessun suono 15

15

Il fulmine inserito in un triangolo vi avverte della presenza di materiale non isolato a "voltaggio elevato" all'interno del prodotto che può essere abbastanza potente da costituire pericolo di folgorazione.

Il punto esclamativo entro un triangolo equilatero vi avvente della presenza di istruzioni importanti per l'utilizzo e la manutenzione nel manuale che accompaniesa l'apparecchiatura.

Alcune parole sulla Rotel

Una famiglia, la cui passione per la musica ha spinto a realizzare componenti hi-fi di elevata qualità, fondò la Rotel più di 30 anni fa. Attraverso gli anni la passione è rimasta intatta e l'obbiettivo di offrirre prodotti eccezionaliagli audiofiliee amanti della musica ad un costo non elevato è condiviso da tutti alla Rotel.

Gli ingegneri lavorano come una squadra affiatata, ascoltando e mettendo a punto agli nuovo prodotto finché non raggiunge perfettamente i loro standard musicali. Sono liberi di scegliere i componenti in qualsiasi parte del mondo al fine di realizzar il prodotto nel miglior modo possibile. Così potrete trovare condensatori provenienti dall'inghilterra e alla Germania, semiconduitori dal Giappone o dagli Stati Uniti, nelle trasformatori toroidali sono prodotti proprio nella Rotel.

La fama di eccellenza della Rotel è stata gadagnata grazie a centinaia di ottime recensioni e riconoscimenti conferiti dai più autorevoli esperti del settore, che ascoltano la musica agli giorni. I loro commenti confermano l'obiettivo della società - La ricerca di un appearecchio che sua musica, affidabile e conveniente.

Vi ringraziamo per aver scelto quello prodotto augurandovi molte ore di piacevole intrattenimento musicale.

Per cominciare

Grazie per aver acquistato il preamplificatore equalizzatore fono RQ-970BX. Utilizzato in un impianto hi-fi di alta qualità vi garantirà numerousi anni di intrattenimento musicale.

Data l'enorme diffusione di mezzi audio digitali, molti componenti audio moderni di alte prestazioni sono privi dei circuiti necessari per gestire i segnali prodotti dai giradischi. L'RQ-970BX è un equalizzatore fono di grande qualità. Il segnale in uscita dell'RQ-970BX più essere collegato a qualiasi ingresso di livello di linea. L'RQ-970BX utilizes gli stessi circuiti sfisticati e componenti di alta qualità che hanno reso la qualità Rotel famosa in tutto il mondo. Questo tipo di progettò è più costoso da produrre ma è migliorare per la musica.

L'installazione dell'RQ-970BX e il suo funzionamento sono faciliti. Se avete più esperienza con altri impianti stereo, non dovreste incontrare alcuna dificoltà. Collegatelo semplicamente ai nostri componenti e ascoltate la musica.

Alcune precauzioni

Leggete attendamente quello manuale. Oltre alle istruzioni generali che vi aiuteranno ad otteneri migliorari risultati sonori fornisce complete informazioni su come inseire il vosto RQ-970BX nel vosto impianto. Vi preghiamo di contattare il vosto rivenditore autorizzato Rotel per consiglio o domande. Inoltre tutti nei alla Rotel saremo ben lieti di rispondere alle vostre domande e commenti.

Conservate l'imballaggio dell'RQ-970BX e tutto il materiale per l'imballo interno per un uso futuro. Far viaggiare o trasportare l'RQ-970BX in un imballo non originale potrebbe danneggiare il.vostro appearecchio

Compilate e inviate la carta di registrazione allegata all'RQ-970BX. Assicuratevi sono iniziati per la vendita originale. E' il vosto richiesta documento per la data di acquisto di cui avrete bisogno agli volte sia necessario il servizio di garanzia.

Posizionamento

Come tutti i componenti audio che gestiscono segnali di basso livello, l'RQ-970BX può essere iniziata. Il raccordato con le potenza. Ciò ridurà al minimo le possibilità che che capti ronzii o interferenze. Non raccordiamo di installare l'RQ-970BX in mobiletti dedicati ad ospitare componenti audio. Questi mobili sono progettati per ridurre oanche eliminare le vibrazioni che possono influenzare in modo negativo la qualità sonora. Chiedete consiglio al vostro rivenditore autorizzato Rotel sui supporti dedicati e la corretta installmentazione dei componenti audio.

Cavi

Assicuratevi di mantenere i cordoni di alimentazione, i cavi di segnale digitale e i normali cavi di segnale audio della vostra installatione separati gli uni dagli altri. Ciò ridurà al minimo la possibilità che i normali cavi di segnle audio captino disturbi o interferenze dai cordoni di alimentazione o dai cavi digitali. Utilizzato inoltre solo cavi schermati di alta qualità si contribuire ad impedire che rumore e interferenze alterino la qualità sonora del vostro impianto. Se avete delle domande rivolgetevi al vostro rivenditore autorizzato Rotel per un consiglio sui migliorari cavi da utilizzare per il vostro impianto.

Collegamento alla rete e controlli

Ingresso in corrente alternata 7

L'RQ-970BX non assorbhe una grande quantità di corrente. La sorgente di alimentazione più comoda potrebbe essere una presa di alimentazione attivata posta su di un'alto componente. Poi potete lascire l'interruttore di alimentazione dell'RQ-970BX sempre in posizione "on" e attivarlo o disattivarlo con gli altri componenti.

Il vostro RQ-970BX è gli stato predisporto in fabbrica per il voltaggio corretto per il paese dove lo avete acquistato (115 volt o 230 volt con una linea di frequenza di 50Hz o 60Hz ). La configurazione di linea di currente alternata è indicata su un adesivo sul pannello posterior.

Note: Nel caso dovesto trasportare il vostro RQ-970BX in un'alto paese è possibile riconfigurare il voltaggio. Non cercate di provvedere a但这a conversione da soli. Aprire il cabinet dell'RQ-970BX vi espone a voltaggi pericolosi. Consultate personale di servizio qualificato o il centro di servizio della Rotel per informazioni.

Se vi assentate da casa per un lungo periodo, per esempio per un periodo di un mese, è consigliabile staccare il vosto RQ-970BX alla rete (così come per gli altri componenti audio e video) durante la vostra assenza.

Interruttore 2 e spia di accensione 1

L'interrottore di accensione è posto sulla sinistra del pannello anteriore. Per accendere l'RQ-970BX premete l'interrottore e l'indicatore di alimentazione si illuminera. Per spegnere l'RQ-970BX premete nuovamente il pulsante.

Collegamento per il segnale in ingressso

(vedere Figura 2 per l'illustrazione di collegamento di un impianto tipico)

L'RQ-970BX è dotato di collegamenti in ingresso di tipo convenzionale RCA, il tipo che si trova su quasi tutti i sistemi audio.

NOTA: Per evitare rumori troppo elevati che né voi né il vostro diffusore apprezzerebbe, assicuratevi che l'amplificatore sia spento quando effettuate qualsiasi collegamento di segnale.

Interruttore di selezione dell'ingresso fono 3

L'RO-970BX più accettare segnali di ingresso da fonorivelatori a magnete mobile (MM) o moving coil (MC). Posizione l'interruttore di selezione di ingresso fono in modo corretto a seconda del fonorivelatore che state utilizzando. Lasciate il tasto dell'interruttore in posizione out (esterna) per un fonorivelatore a magnete mobile. Alcuni fonorivelatori moving coil ad uscita elevata sono progettati per funzionare nella posizione a magnete mobile (MM). Se avete dei dubbi sul setteggio corretto, controllate il manuale di istruzioni del vosto fonorivelatore per informazioni riguardanti il voltaggio in uscita e l'impedenza d'uscita prevista. L'ingresso fono ha un'impedenza d'ingresso di 47 kOhm e una sensibilità di 2.5 mV in posizione MM, e un'impedenza d'ingresso di 100 Ohm e una sensibilità di 210 μV in posizione MC. Se avete alcora domande sul settaggio corretto dell'interruttore di selezione dell'ingresso fono, consultate il vostro rivenditore autorizzato Rotel.

Collegamento dell'ingresso fono 4 e terminale di massa 5

Collegate correttamente il cavo del giradischi gli ingressi fono destro e sinistro. Se il giradischi ha una "messa a terra" collegatela con il terminale a vite ⑤ alla destra degli ingressi. Contribuirà a impedire il ronzio e il disturbo.

Collegamenti in uscita 6

(vedi Figura 2 per l'illustrazione dei collegamenti dell'impianto tipico)

La maggior parte degli amplificatori è dotata di connettori di ingressso del tipo RCA che sono compatibili con le uscite dell'RQ-970BX. Collegate una copbia di cavi fra le uscite dell'RQ-970BX e uno degli ingresschi di livello linea dell'amplificatore. Come sempre, utilizzate cavi di alta qualità e assicuratevi di collegare le uscite del canale destro e sinistro dell'RQ-970BX ai canali corretti dell" amplificatore.

Ricerca dei guasti

Nei sistemi audio multi problemi derivano da collegamenti errati o inadeguate regolazioni dei controlli. Se incontrare un problema, isolate l'area critica verificate i controlli, determinate la causa del problema e operate i necessari cambiamenti. Se non siete in grado di far suonare l'RQ-970BX fate riferimento ai suggerimenti per le condizioni che seguono:

La spia di accensione non si illumina

La spia di alimentazione dovrebbe essere accesa agli qualvolta l'RQ-970BX è collegato alla presa di alimentazione a muro e l'interrottore è attivato. Se non si accende verificate la presa con un'alto appearecchio elettrico come una lampada. Assicuratevi che la presa in uso non sia controllata da un interrottore che è stato disattivato.

Nessun Suono

Assicuratevi che il giradischi funzioni correttamente. Verificate il cablaggio alla parte posteriore del fonorivelatore al braccio del giradischi. Assicuratevi che i cavi che vanno dal giradischiagli ingressi dell'RQ-970BX siano collegati in modo correto.
Assicuratevi che il selettore di ingresso sul preamplificatore (o sull'amplificatore integrato o sul sintoamplificatore) sia posizionato sull'ingresso giusto. Verificate tutti gli altri componenti sul percorso del segnale per l'alimentazione e il correto funzionamento. Se I'implanto ha un preamplificatore separato e un amplificatore di potenza, controllate i cavi che li collegano tra di loro. Verificate anche il cablaggio fra le uscite per i diffusori e i diffusori stessi.

Caratteristiche

Distorsione armonica totale (20Hz-20kHz)	< 0.004%
Distorsione d'intermodulazione (60Hz: 7kHz, 4:1)	< 0.004% a 1 V in uscita
Sensibilità d'ingresso / Impedenza
Fono - MC	210 μV/100 ohm
Fono - MM	2,5mV/47 kOhm
Sovraccarico fono (MC/MM)	16 mV / 160 mV
Sensibilità di uscita / Impedenza	150 mV / 100 Ohm
Risposta di frequenza	20Hz - 20kHz, ±0.2dB
Rapporto S/N (IHF pesato A)
MC	70 dB
MM	75 dB
Alimentazione	115 V, 60Hz oppure
	230 V, 50 Hz
Assorbimento	10 W
Dimensioni (LxAxP)	440x72x195mm
Peso (netto)	3.1 Kg

Tutte le caratteristiche sono corrette al momento della stampa. Rotel si riserva il dirito di apportare miglioramenti nella darne preavviso.
