BEDIENUNGSANLEITUNG RQ-970BX ROTEL

Typisches Anschlußdiagramm

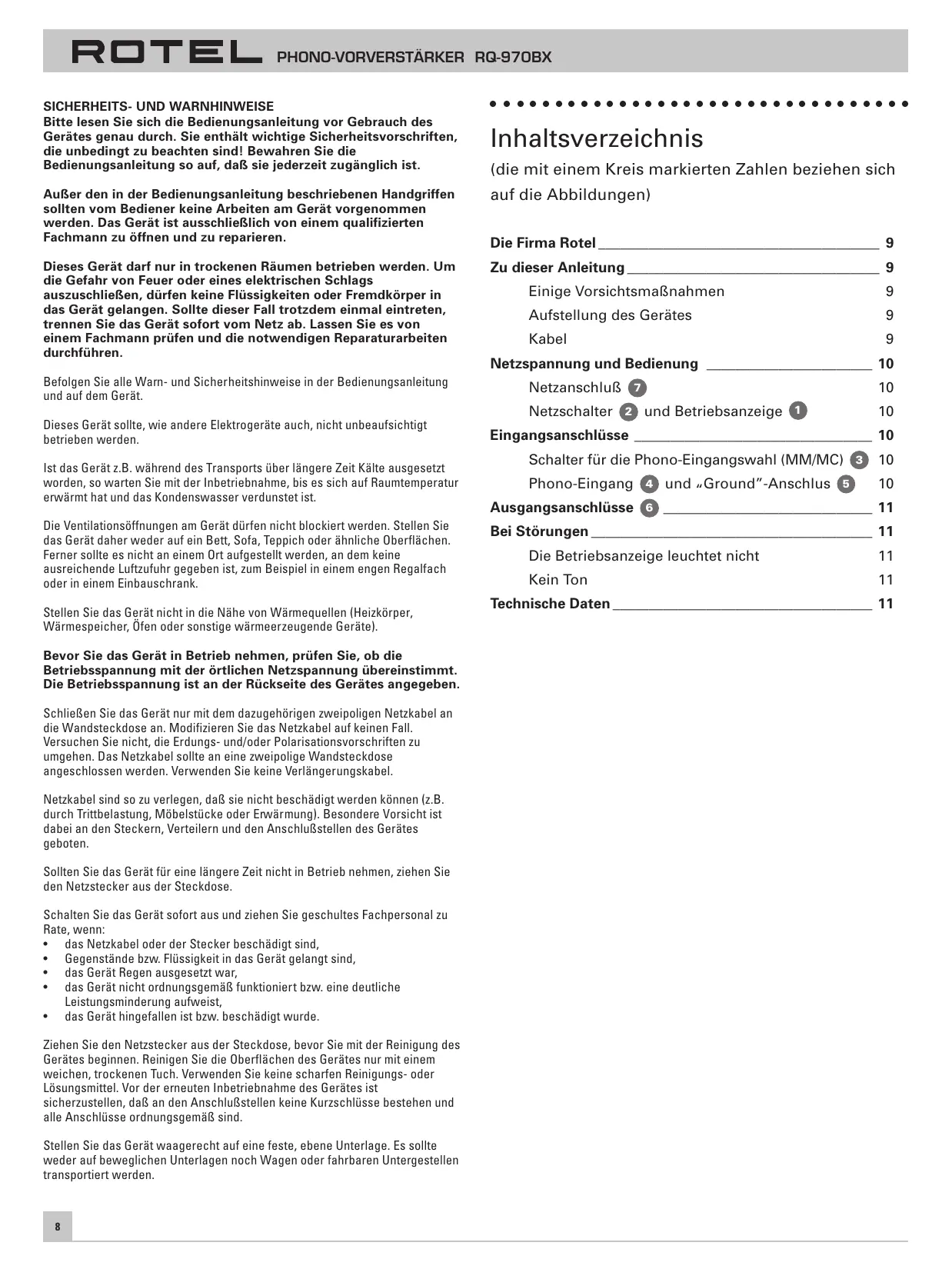

SICHERHEITS- UND WARNHINWEISE

Bitte lesen Sie sich die Bedienungsanleitung vor Gebrauch des Gerätes bereits durch. Sie enthalt wichtige Sicherheitsvorschriften, die unbedingt zu beachten sind! Bewahren Sie die Bedienungsanleitung so auf, daß sie jederzeit zugänglich ist.

Außer den in der Bedienungsanleitung beschrieben Handgriffen sollen den vom Bediener keine Arbeiten am Gerät vorgenommen werden. Das Gerät ist ausschließlich von einem qualifizierten Fachmann zu öffnen und zu reparieren.

Dieses Gerätarf nur in trockenen Räumen betrieben werden. Um die Gefahr von Feuer oder eines elektrischen Schlags auszuschreiben, dürfen keine Flüssigkeiten oder Fremdkörper in das Gerät gelangen. Sollte dieser Fall trotzdem einzel eintreten, trennen Sie das Gerät sofort vom Netz ab. Lassen Sie es von einem Fachmann prüfen und die notwendigen Reparaturarbeiten durchführren.

Befolgen Sie alle Warn- und Sicherheitshinweise in der Bedienungsanleitung und auf dem Gerät.

Dieses Gerät sollte, wie andere Elektrogeräte auch, nicht unbeaufsichtigt betrieben werden.

Ist das Gerät z.B. während des Transports über länger Zeit Kälte ausgesetzt worden, so warten Sie mit der Inbetriebnahme, bis es sich auf Raumtemperatur erwartet hat und das Kondenswasser verdunstet ist.

Die Ventilationsöffnungen am Gerät)dürfen nicht blockiert werden. Stellen Sie das Gerät daher weder auf ein Bett, Sofa, Teppich oder ähnliche Oberflächen. Ferner sollen es nicht an einem Ort aufgestellt werden, an dem keine ausreichende Luftzufuhr gegeben ist, zum Beispiel in einem engen Regalfach oder in einem Einbauschrank.

Stellen Sie das Gerät nicht in die Nähe von Wärmequellen (Heizkörper, Wärmespeicher, Öfen oder sonstige wärmerzeugende Geräte).

Bevor Sie das Gerät in Betriebnehmen, prüfen Sie, ob die Betriebsspannung mit der örtlichen Netzspannung übereinstimmt. Die Betriebsspannung ist an der Rückseite des Gerätes angegeben.

Schließen Sie das Gerät nur mit dem dazugehörigen zweipoligen Netzkabel an die Wandsteckdose an. Modifizieren Sie das Netzkabel auf keinen Fall. Versuchen Sie nicht, die Erdungs- und/oder Polarisationsvorschriften zu umgehen. Das Netzkabel sollte eine zweipolige Wandsteckdose angeschlossen werden. Verwenden Sie keine Verlängerungskabel.

Netzkabel sind so zu verlagen, daß sie nicht beschädigt werden konnen (z.B. durch Trittbelastung, Möbelstücke oder Erwärung). Besondere Vorsicht ist darauf an den Steckern, Verteilern und den Anschlußstellen des Gerätes geboten.

Sollten Sie das Gerät für eine längerere Zeit nicht in Betriebnehmen, ziehen Sie den Netzstecker aus der Steckdose.

Schalten Sie das Gerät sofort aus undziehen Sie geschultes Fachpersonal zu Rate, wenn:

dasNetzkabeloderderSteckerbeschadigt sind,
- Gegenstände bzw. Flüssigkeit in das Gerät gelangt sind,
das Gerat Regen ausgesetzt war,
das Gerät nicht ordnungsgemäß Funktioniert bzw. eine deutliche Leistungsminderung aufweist,
das Gerät hingefallen ist bzw. beschädigt wurde.

Ziehen Sie den Netzstecker aus der Steckdose, bevor Sie mit der Reinigung des Gerätes beginnen. Reinigen Sie die Oberflächen des Gerätes nur mit einem weichen, trockenen Tuch. Verwendten Sie keine scharfen Reinigungs- oder Lösungsmittel. Vor der erneuten Inbetriebnahme des Gerätes ist sicherzustellen, daß an den Anschlußstellen keine Kurzschlüsse bestehen und alle Anschlüsse ordnungsgemäß sind.

Stellen Sie das Gerät waagerecht auf eine feste, ebene Unterlage. Es sollte weder auf beweglichen Unterlagen noch Wagen oder fahrbaren Untergestellen transportiert werden.

Inhaltsverzeichnis

(die mit einem Kreis markierten Zahlen beziehen sich auf die Abbildungen)

Die Firma Rotel 9
Zudieser Anleitung 9

Eineige Vorsichtsmaßnahmen 9
Aufstellung des Gerätes 9
Kabel 9

Netzspannung und Bedienung 10

Netzanschluß 7 10
Netzschalter 2 und Betriebsanzeige 1 10

Eingangsanschlüsse 10

Schalter für die Phono-Eingangswahl (MM/MC) 3 10
Phono-Eingang 4 und "Ground"-Anschlus 5 10

Ausgangsanschluss 6 11

Bei Störungen 11

Die Betriebsanzeige leuchtet nicht 11
Kein Ton 11

Technische Daten 11

Die Firma Rotel

Die Firma Rotel wurde vor mehr als 30 Jahren von einer Familie gegrundet, deren Interesse an Musik so groß war, daß sie beschloß, hochwertigste HiFi-Produkte herzustellen und Musikliebhabern ungeachtet ihres Geldbeutels einen außergewöhnlichen Wert zukommen zu halten. Ein Ziel, das von allen Rotel-Angestellten verfolgt wird.

Die Ingenieure arbeiten als Team eng zusammen. Sie horen sich jeges neue Produkt an und stimmen es klanglich ab, bis es den gewünschten Musikstandards entspricht. Die eingesetzten Bauteile stammen aus verschiedene Ländern und wurden ausgewählt, um das jeweilige Produkt zu optimieren. So finden Sie in Rotel-Geräten Kondensatoren aus Großbritannien und Deutschland, Halbleiter aus Japan oder den USA und direkt bei Rotel gefertigte Ringkerntransformatoren.

Rotels gutter Ruf wird durch hunderte von Testerfolgen von den angesehensten Testern der Branche, die jeder Tag Musik horen, untermauert. Die Ergebnisse beweisen, daß das Unternehmen sein Ziel konsequent verfolgt hat, mit Equipment hoher Muskalität und Zuverlösigkeit bei gleichzeitig günstigen Preisen.

Wir danken Ihnen für Ihr Vertrauen in die Marke Rotel und wünschen Ihnen viel Hörvergnügen.

Zu dieser Anleitung

Wir danken Ihnen, daß Sie sich für den Rotel-Phono-Vorversteller RQ-970BX entschieden haben. Dieses einzigartige Gerät kann optimal in jedem hochwertigen Audio-System eingesetzt werden.

Da die Zahl der auf Digitaltechnologie basierenden Audio-Geräte immer weiter steigt, fehl invielen Audio-Komponenten ein Schaltkreis, der die Signale von Phono-Systemen verarbeiten kann. Der RQ-970BX überzeught durch höchste Wiedergabequalität. Seine Ausgangssignale können in jeder beliebigen Hochpegeleingang eingespeist werden. Die erstklassig verarbeitete Platine ist mit hochwertigsten Bauteilen bestrückt. Dadurch werden die hohen Leistungsstandards möglich, für die Rotel weltweitbekannt ist.

Der RQ-970BX ist einlich zu installieren und zu bedienen. Sollen Sie bereits Erfahrung mit der Installation anderer Stereo-Systeme haben, dürften keinerlei Probleme auftreten. Schließen Sie einfach die gewünschten Geräte an (siehe Anschlußdiagramm am Anfang dieser Bedienungsanleitung).

Einige Vorsichtsmaßnahmen

Lesen Sie sich die BedienungsanleitungIBE vor der Inbetriebnahme genau durch. Neben grundsätzlichen Installations- und Bedienungshinweisen (bitte beachten Sie auch die Sicherheits- und Warnhinweise am Anfang der Bedienungsanleitung) enthalt sie allgemeine Informationen, die Ihnen halten werden, Ihr System mit seiner maximalen Leistungsfähigkeit zu betreiben.itte setzen Sie sich bei etwaigen Fragen mit ihrem autorisierten Rotel-Fachhandler in Verbindung.

Bewahren Sie den Versandkarton und das übrige Verpackungsmaterial des RQ-970BX für einen eventuellen späteren Einsatz auf. Der Versand oder Transport des Vorverständkers in einer anderen als der Originalverpackung kann zu erheblichen Beschädigungen des Gerätes führen.

Schicken Sie die dem Vorveränder ker beiliegende Garantianforderungskarte ausgefüllt an den Rotel-Distributor in Ihrem Land. Bewahren Sieitte die Original-Kaufquittung auf. Sie beegt am besten das Kaufdatum, das fur Sie wichtig wird, sobald Sie eine Garantieleistung in Anspruchephemen.

Aufstellung des Gerätes

Wie alle anderen Audio-Komponenten, die niederfrequente Signale verarbeiten, kann die Signalqualität des RQ-970BX durch seine Umgebung beeinträchtigt werden. Stellen Sie den RQ-970BX nicht direkt auf eine Endstufe. So verhindern Sie Brummen bzw. Rauschen. Wir empfehlen, inh in entsprechendem HiFi-Mobiliar unterzubRING. HiFi-Mobiliar ist so ausgelegt, daß Erschüttungen gedämpft bzw. unterrückt werden, die zu einer Verschlechterung der Klangqualität führen können. Lassen Sie sich von Ihrem autorisierten Rotel-Fachhandler in bezug auf HiFi-Mobiliar und die optimale Aufstellung von Audio-Komponenten beraten.

Kabel

Achten Sieitte darauf, daß Netz-, Digital- und die normalen Audio-Signalkabel separat verlaufen. Dies minimiert die Wahrscheinlichkeit, daß Netz- bzw. Digitalkabel die Signale der Analogkabel stären. Wir empfehlen, qualitativ hochwertige abgeschirmte Kabel zu verwenden. Lassen Sie sich thisbezüglich von Ihr autorisierten Rotel-Fachhändler beraten.

Netzspannung und Bedienung

Netzanschluß 7

Der RQ-970BX bestehtigt keine hohen Strommengen. Eine gute und bequeme Stromquelle ist eine geschaltete Netzsteckdose an einem anderen Gerät. Ist der Phono-Vorversteller daran angeschlossen, konnen Sie seinen Netzschalter in der Ein-Position halten, und der RQ-970BX wird zusammen mit der anderen Komponente ein- und ausgescheltet.

Ihr RQ-970BX wird von Rotel so eingestellt, daß er der in Ihr Land üblichen Wechselspannung (entweder 230 Volt Wechselspannung oder 115 Volt Wechselspannung mit einer Netzfrequenz von 50 Hz oder 60 Hz) entspricht. Die Einstellung ist an der Geräterückseite angegeben.

Hinweis: Sollen Sie mit ihrem RQ-970BX in ein anderes Land umziehen, kann die Einstellung des Phono-Vorverträkers geändert werden, so daß er mit einer anderen Netzspannung betriben werden kann. Versuchen Sie auf keinen Fall, diese Änderung selbst vorzunehmen. Durch öffnen des Vorverträgergebnisses setzen Sie sich gefährlichen Spannungen aus. Ziehen Sie hierzu stets qualifiziertes Servicepersonal zu Rate.

Sind Sie für längerere Zeit nicht zu Hause wie z.B. bei einer mehrwöchigen Urlaubsreise, sollen den Sie ihren Phono-Vorversteller (ebenso wie alle anderen Audio- und Videokomponenten) während ihrer Abwesenheit vom Netz trennen.

Netzschalter 2 und Betriebsanzeige 1

Der Netzschalter ist links in die Gerätefront integriert. Durch Drücken these Schalters wird der Phono-Vorveränderkereingeschaltet, und die Betriebsanzeige beginnnt zu leuchten. Durch erneutes Drücken wird der Phono-Vorveränderkabgeschaltet.

Eingangsanschluß

[siehe Anschlußdiagramm in Abb. 2]

Der RQ-970BX verfügbar über Cinch-Anschlusses wie sie praktisch an jeder Audiogerät zu finden sind.

Hinweis: Beim Verkabeln und Anschlieben sollenn alle Geräte abgeschaltet sein.

Schalter für die Phono-Eingangswahl (MM/MC) 3

Der RQ-970BX kann an MM-(Moving-Magnet-) und MC-(Moving-Coil-)Phono-Systeme angeschlossen werden. Wahlen Sie die korrekte Einstellung für das System, das gerade angeschlossen ist. Drücken Sie den Schalter bei Anschluß eines MC-Systems, halten Sie ein ausgerastet, wenn Sie ein MM-System anschließen möchten. Einige leistungsstarke MC-Systeme sind darauf ausgelegt, in der MM-Position betrieben zu werden. Sollen Sie in bezug auf die korrekte Einstellung Zweifel haben,lesen Sie sichitte die Ihrhem Phono-System beiliegende Bedienungsanleitung durch. Sie enthalt Angaben zur Ausgangsspannung und erforderlichen Eingangsimpedanz. Die Eingangsimpedanz am Phono-Eingang beträgt in der MM-Position 47 kOhm, die Empfindlichkeit 2,5 mV. In der MC-Position liegt die Eingangsimpedanz bei 100 Ohm, die Empfindlichkeit bei 210 V Sollen Sie weitere Fragen haben, wenden Sie sichitte an ihren autorisierten Rotel-Fachhändler.

Phono-Eingang 4 und "Ground"-Anschlus 5

Verbinden Sie das vom PlattenspielerCOMMende Kabel entsprechend mit dem linken und rechten Phonoeingang. Besitz der Plattenspieler ein Erdungskabel, verbinden Sie these mit der Schraubklemme 5 rechts besoin den Eingangen, um etwaiges Brummen und Rauschen zu vermeiden.

Ausgangsanschluss 6

[siehe Anschlußdiagramm in Abb. 2]

Die meisten Verträger besitzen Cinch-Eingänge, die mit den Ausgängen des RQ-970BX kompatibel sind. Schließen Sie zwei Kabel an die Ausgänge des Phono-Vorverträgers an und verbinden diese mit einem Hochgegeleingsgangspar des Verträgers. Auch hier empfehlen wir, qualitativ hochwertige Kabel einzusetzen. Achten Sie auf die kanalrichtige Verbindung der Anschlüsse.

Bei Störungen

Tritt eine scheinbare Fehlfunktion auf, sollen den zuerst die nachstehend aufgeführten Punkte überprüft werden. Viele Probleme beruhen auf Einstellungsfehlern oder fehlerhaften Anschlüsen. Sollten Störungen auftreten, Grenzen Sie den Bereich ein. Versuchen Sie, die Ursache für die Störung herauszufunden und nehmen Sie gegebenenfalls die erforderlichen Änderungen vor. Läßt sich das Problem nicht beheben, wenden Sie sichitte an ihren autorisierten Rotel-Fachhandler.

Die Betriebsanzeige leuchtet nicht

Bei ordnungsgemäß Betrieb beginnt die Betriebsanzeige zu leuchten, wenn der RQ-970BX an eine stromführung Wandsteckdose angeschlossen und der Netzschalter in die Ein-Position gesetzt wird. Leuchtet Sie nicht, prufen Sie mit einem anderen elektrischen Verbraucher, z.B. einer Lampe, ob die Steckdose tatsächlich Strom führt. Prufen Sie, ob der Strom nicht durch einen dazwischengeschalteten Schalter abgeschaltet worden ist.

Kein Ton

Prufen Sie, ob der Pattenspieler einwandfrei Funktioniert. Prufen Sie die Verbindung zwischen Phono-System und Tonarm des Plattenspielers. Vergewissern Sie sich, ob die Kabel vom Plattenspieler zu den Eingängen des RQ-970BX ordnungsgemäß angeschlossen sind. Stellen Sie safer, daß der Eingangswahlschalter am Vorversteller (bzw. Vollversteller oder Receiver) auf den richtigen Eingang geschaltet ist und alle anderen Komponenten im Signalweg einwandfrei arbeiten. Gehören ein weiterer Vorversteller und eine Endstufe zum System, prufen Sie die Verbindung zwischen ihren. Prufen Sie auch die Verbindung zwischen den Laufsprecherausgängen und den Laufsprechern.

Technische Daten

GesamtklirrfaCTOR (20 - 20.000 Hz)	< 0,004 %
Intermodulationsverzerrung (60 Hz : 7 kHz, 4:1)	< 0,004 % (1 V out)
Eingangsempfindlichkeit/-impedanz
Phono-MC	210 μV/100 Ohm
Phono-MM	2,5 mV/47 kOhm
Phono-Übersteuerungsgrenze (MC/MM)	16 mV/160 mV
Ausgangsempfindlichkeit/-impedanz	150 mV/100 Ohm
Frequenzgang	20 - 20.000 Hz, ±0,2 dB
Geräuschspannungsabstand (IHFA)
MC	70 dB
MM	75 dB
Spanningsversorgung	230 Volt/50 Hz
Leistungsaufnahme	10 Watt
Abmessungen (B x H x T)	440 x 72 x 195 mm
Nettogewicht	3,1 kg

These Bedienungsanleitung entspricht dem technischen Stand bei Drucklegung. Änderungen in Technik und Ausstattung vorbehalten.
