Type de produit	Moteur pour boule à facettes
Marque	JBSYSTEMS LIGHT
Modèle	MIRROR BALL MOTOR
Alimentation	AC 230V, 50Hz
Consommation électrique	4 W
Charge maximale	6 kg (chaînes incluses)
Dimensions	19 x 19 x 13 cm
Poids	1 kg
Matériau du boîtier	Acier
Fonction principale	Rotation de boule à facettes pour effets lumineux
Protection de sécurité	Arrêt mécanique en cas de rupture d'axe
Stabilité	Axe moteur de grande taille pour stabilité accrue
Test de charge	Approuvé avec test du poids décuple
Œillet de sécurité	Deuxième œillet pour chaîne de sécurité supplémentaire
Installation	Fixation au plafond, personnel qualifié requis
Distance minimale des murs	50 cm
Température ambiante max.	45 °C
Utilisation	Intérieur uniquement
Entretien	Nettoyage régulier, inspection des vis et câbles
Accessoires inclus	Mode d'emploi

FOIRE AUX QUESTIONS - MIRROR BALL MOTOR JBSYSTEMS LIGHT

Quel type de boule à facettes puis-je utiliser avec ce moteur ?

Le MIRROR BALL MOTOR supporte des boules à facettes jusqu'à 6 kg (chaînes incluses).

Comment installer le moteur en hauteur ?

L'installation doit être réalisée par du personnel qualifié. Fixez la base au plafond à l'aide de vis adaptées, respectez une distance d'au moins 50 cm des murs, et utilisez systématiquement une chaîne de sécurité pouvant supporter 12 fois le poids de l'appareil.

Quelle est la consommation électrique du moteur ?

La consommation est de 4 W sous une alimentation de AC 230V, 50Hz.

Puis-je utiliser ce moteur en extérieur ?

Non, cet appareil est conçu pour une utilisation en intérieur uniquement. Ne pas l'exposer à la pluie ou à l'humidité.

Comment entretenir le moteur ?

Débranchez l'appareil avant toute maintenance. Vérifiez régulièrement que toutes les vis sont bien serrées et non corrodées, que les fixations et structures de support sont intactes, et que les câbles sont en parfait état.

Que faire si le moteur ne fonctionne plus ?

Si vous rencontrez un problème de fonctionnement sérieux, arrêtez immédiatement l'utilisation et contactez votre revendeur. Ne tentez pas d'ouvrir l'appareil, car il ne contient aucune pièce réparable par l'utilisateur.

Quelles sont les dimensions et le poids du moteur ?

Le moteur mesure 19 x 19 x 13 cm et pèse 1 kg.

Est-il nécessaire d'utiliser une chaîne de sécurité ?

Oui, il est impératif d'utiliser une chaîne de sécurité capable de supporter 12 fois le poids de l'appareil. Le moteur dispose d'un deuxième œillet pour cette fixation supplémentaire.

Puis-je utiliser ce moteur avec un variateur de luminosité ?

Non, ne connectez jamais cet appareil à un variateur de luminosité. Cela pourrait endommager le moteur.

Comment vérifier que mon installation est sécurisée ?

Avant la première utilisation, faites vérifier l'installation par un expert. Ensuite, une inspection annuelle par du personnel qualifié est recommandée pour garantir une sécurité optimale.

MODE D'EMPLOI MIRROR BALL MOTOR JBSYSTEMS LIGHT

Débarrasssez-vous de l'appareil et des piles usagées de manière écologique. Conformément aux dispositions légales de votre pays.

Merci d'avoir acheté ce produit JB Systems. Pour toute sécurité et pour une utilisation optimale de toutes les possibilités de l'appareil, lisez attentivement cette notice avant utilisation.

Cet appareil ne produit pas d'interférences radio. Il répond aux exigences nationales et européennes. La conformité a été établie et les déclarations et documents correspondants ont été déposés par le fabricant.

• Cet appareil a été conçu pour la production d'effets lumière décoratifs et est utilisé dans des spectacles lumineux.
• Construction de qualité, entièrement en acier.
• Grande stabilité grâce à l'axe du moteur de grande taille.
• Protection de sécurité mécanique quand l'axe du moteur se casse
• Chargement approuvé avec un test du poids décuple
• Deuxième œillet pour fixer une chaîne de sécurité supplémentaire
• Conçu pour des boules à facettes jusqu'à un poids de 6kg (chaînes inclus)

Avant utilisation

• Avant d'utiliser cet appareil, assurez-vous de l'absence de dommage lié au transport. En cas d'endommagement, n'utilisez pas l'appareil et contactez le vendeur.
• Important: Cet appareil a quitté notre usine en parfaite condition et bien emballé. Il est primordial que l'utilisateur suive les instructions de sécurité et avertissements inclus dans ce manuel. La garantie ne s'applique pas en cas de dommage lié à une utilisation incorrecte. Le vendeur ne prend pas la responsabilité des defaults ou de tout problème resultant du fait de n'avoir pas tenu compte des mises en garde de ce manuel.
• Conservez ce manuel dans un endroit sûr pour toute consultation future. Si vous vendez l'appareil, assurez-vous d'y joindre ce manuel également.

Vérifiez le contenu:

Vérifiez si l'emballage contient les articles suivants:

Mode d'emploi - Moteur de boule à facettes

Instructions de sécurité:

• Afin de protéger l'environnement, merci de recycler les emballages autant que possible.
• Afin d'éviter tout risque d'incendie ou de choc électrique, ne pas exposer cet appareil à la pluie ou l'humidité.
• Pour éviter la formation de condensation à l'intérieur de l'appareil, patientez quelques minutes pour laisser l'appareil s'adapter à la température ambiante lorsqu'il arrive dans une pièce chauffée après le transport. La condensation empêche l'unité de fonctionner en performance optimale et peut même causer des dommages.
• Cette unité est destinée à une utilisation à l'intérieur uniquement.
• Ne pas insérer d'objet métallique ou verser un liquide dans l'appareil. Risque de choc électrique ou de dysfonctionnement. Si un corps étranger est introduit dans l'unité, déconnectez immédiatement de la source d'alimentation.
• Placez l'appareil dans un endroit bien ventilé, éloigné de tout matériel ou liquide inflammable. L'appareil doit être fixé à 50cm minimum des murs.
• Ne pas couvrir les ouvertures de ventilation, un risque de surchauffe en résultait.
• Ne pas utiliser dans un environnement poussiéreux et nettoyez l'unité régulièrement.
• Ne pas laisser l'unité à portée des enfants.
• Les personnes non expérimentées ne doivent pas utiliser cet appareil.
• La température ambiente maximum d'utilisation de l'appareil est de 45°C. Ne pas l'utiliser au-delà de cette température.
• Assurez-vous que la zone au-dessous du lieu d'installation ne compte pas de personnes indésirables pendant le montage, le démontage et les opérations de maintenance.
• Débranche toujours l'appareil si vous ne l'utilisez pas de manière prolongée ou avant d'entreprendre des réparations.
• Les installations électriques ne peuvent être faites que par du personnel qualifié et conformément aux régulations de sécurité électrique et mécanique en vigueur dans votre pays. Assurez-vous que le voltage de la source d'alimentation de la zone dans laquelle vous vous trouvez ne dépasse pas celui indiqué à l'étiquette de l'appareil.
• Le cordon d'alimentation doit toujours être en condition parfaite. Mettez immédiatement l'unité hors tension si le cordon est écrasé ou endommagé.
• Ne laissez jamais le cordon d'alimentation entrer en contact avec d'autres câbles!
• L'appareil doit être à la masse selon les règles de sécurité.
• Ne pas connecter l'unité à un variateur de luminosité.
• Pour éviter tout choc électrique, ne pas ouvrir l'appareil. Il n'y a pas de pièces pouvant être changées par l'utilisateur à l'intérieur.
• En cas de problèmes de fonctionnement sérieux, arrêtez toute utilisation de l'appareil et contactez votre revendeur immédiatement.
• Utilisez l'emballage d'origine si l'appareil doit être transporté.
• Pour des raisons de sécurité, il est interdit d'apporter toute modification à l'unité non spécifiquement autorisée par les parties responsables.

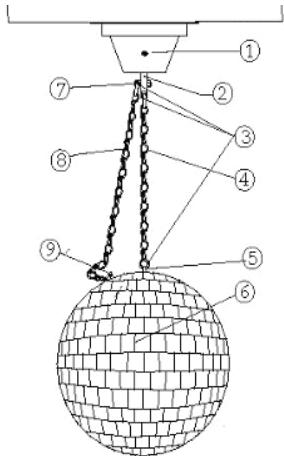

1. Moteur de boule à facettes
2. Axe du moteur
3. Anneau de fixation
4. Chaîne de fixation
5. Oeillet de fixation
6. Boule à facettes
7. Oeillet de sécurité
8. Chaîne de sécurité
9. Oeillet de sécurité

Installation en hauteur

• Important: L'installation doit être faite par du personnel qualifié uniquement. Une installation incorrecte peut causer des blessures sévères et/ou endommager l'appareil. L'installation en hauteur exige de l'expérience! Les limites de charge doivent être respectées, du matériel d'installation certifié doit être utilisé, et l'appareil installé doit subir des inspections de sécurité régulièrement.
• Assurez-vous que la zone au-dessous du lieu d'installation ne compte pas de personnes indésirables lors de l'installation, la désinstallation ou la maintenance.
• Placez l'appareil dans un endroit bien ventilé, éloigné de tout matériel ou liquide inflammable. L'appareil doit être fixé à 50cm minimum des murs à l'entour.
• L'appareil doit être hors de portée du public et en dehors des zones de passage de personnes ou des zones où le public est installé.
• Avant l'installation, assurez-vous que la zone d'installation supporte un point localisé minimum de 10 fois le poids de l'appareil.
• Utilisez systématiquement un câble de sécurité qui peut supporter 12 fois le poids de l'appareil lors de l'installation. Ce câ être bien fixé, un montage à balancement est dangereux et ne devrait pas être considéré!
• Ne pas couvrir les ouvertures de ventilation pour éviter tout risque de surchauffe.
• L'utilisateur doit s'assurer que les installations techniques et de sécurité sont bien approuvées par un expert avant la première utilisation. Les installations doivent être inspectées chaque année par du personnel qualifié pour assurer une sécurité optimale.

Instructions d'installation

1. Les trous pour l'installation se trouvent sur la base.
2. Maintenez la base sur l'endroit d'installation.
3. Marquez les trous avec un crayon ou un outil approprié.
4. Forez les trous dans le plafond.
5. Maintenez la plaque de fond dans la position désirée et fixez le moteur.
6. Attachez la boule à facettes avec la chaîne de fixation.
7. Si la boule à facettes a une deuxième œillet de sécurité, utilisez aussi la chaîne de sécurité. Si la boule n'a pas de œillet, vous ne devez pas mettre la chaîne de sécurité.

Instructions d'utilisation

• Une fois l'appareil connecté, l'unité principale fonctionne.
• Des pauses régulières dans l'utilisation sont primordiales pour maximiser la durée de vie de l'appareil, puisqu'il n'est pas conscient pour une utilisation continue.
• Débranche systématiquement l'appareil s'il n'est pas utilisé pour une période prolongée ou avant d'effectuer des opérations de maintenance.
• En cas de problèmes de fonctionnement sérieux, arrêtez toute utilisation de l'appareil et contactez votre revendeur immédiatement.

Maintenance

• Assurez-vous que la zone au-dessous du lieu d'installation ne comporte pas de personnes indésirables lors de la maintenance.
• Débranchez le cordon d'alimentation.

Pendant l'inspection, les points suivants doivent être vérifiés :

Toutes les vis utilisées pour l'installation de l'appareil ou de chacune de ses pièces doivent être bien fixées et non corrodées. - Les niches, fixations et structures de support (plafond, poutres, suspensions) doivent être totalement intactes, sans aucune déformation. - Les câbles doivent être en parfaite condition et doivent être remplacés immédiatement en cas de détection d'un problème, même bénin.

Alimentation: AC 230V, 50Hz

Connexions du câble: Brun = L(Phase) * Bleu = N(Neutre) * Jaune/vert = Terre

Consommation: 4W

Charge maxima:

Vitesse de rotation:

Taille: 19 x 19 x 13cm

Poids: 1kg

Chacune de ces informations peut être modifiée sans avertissement préalable
