KM 4.1 - Mixeur audio JBSYSTEMS LIGHT - Notice d'utilisation et mode d'emploi gratuit

Type d'appareil	Mixeur audio
Fonction principale	Karaoké
Nombre de canaux	8
Contrôles de tonalité	Aigus, médiums, graves
Entrées micro	2
Entrées ligne	Multiples
Sorties	Stéréo
Alimentation	Externe ou secteur
Dimensions	Format rack 19" 1U
Poids	Non précisé
Indicateurs	LED de niveau
Fonctions supplémentaires	Contrôle de volume individuel
Utilisation recommandée	DJ, karaoké, sonorisation
Compatibilité	Appareils audio standards
Garantie	Non précisé

FOIRE AUX QUESTIONS - KM 4.1 JBSYSTEMS LIGHT

Comment configurer le JBSYSTEMS LIGHT KM 4.1 pour la première fois ?

Pour configurer le JBSYSTEMS LIGHT KM 4.1 pour la première fois, commencez par le brancher à une source d'alimentation. Ensuite, consultez le manuel d'utilisation pour suivre les étapes de configuration initiale, qui incluent la sélection des modes d'éclairage et la personnalisation des paramètres selon vos besoins.

Que faire si le JBSYSTEMS LIGHT KM 4.1 ne s'allume pas ?

Si le JBSYSTEMS LIGHT KM 4.1 ne s'allume pas, vérifiez d'abord que l'appareil est correctement branché et que la prise fonctionne. Assurez-vous également que le câble d'alimentation n'est pas endommagé. Si le problème persiste, essayez de réinitialiser l'appareil en suivant les instructions dans le manuel.

Comment résoudre les problèmes de connectivité avec le JBSYSTEMS LIGHT KM 4.1 ?

Pour résoudre les problèmes de connectivité, vérifiez que tous les câbles sont correctement raccordés. Assurez-vous également que les appareils connectés sont compatibles avec le JBSYSTEMS LIGHT KM 4.1. Si vous utilisez une télécommande, vérifiez les piles et assurez-vous qu'il n'y a pas d'obstacle entre la télécommande et l'appareil.

Le JBSYSTEMS LIGHT KM 4.1 produit des lumières clignotantes, que faire ?

Si le JBSYSTEMS LIGHT KM 4.1 produit des lumières clignotantes, cela peut être dû à un problème de surchauffe ou à un mode de fonctionnement inapproprié. Assurez-vous que l'appareil est ventilé correctement et qu'il n'est pas en surchauffe. Vérifiez également les paramètres d'éclairage pour voir si un mode clignotant a été activé.

Comment mettre à jour le firmware du JBSYSTEMS LIGHT KM 4.1 ?

Pour mettre à jour le firmware du JBSYSTEMS LIGHT KM 4.1, téléchargez la dernière version du firmware depuis le site officiel de JBSYSTEMS. Connectez l'appareil à un ordinateur via USB et suivez les instructions fournies dans le manuel d'utilisation pour effectuer la mise à jour.

Quels sont les accessoires compatibles avec le JBSYSTEMS LIGHT KM 4.1 ?

Les accessoires compatibles avec le JBSYSTEMS LIGHT KM 4.1 incluent des trépieds, des supports de montage et des filtres de couleur. Assurez-vous de vérifier la compatibilité des accessoires avant de les acheter.

Comment nettoyer le JBSYSTEMS LIGHT KM 4.1 ?

Pour nettoyer le JBSYSTEMS LIGHT KM 4.1, utilisez un chiffon doux et sec pour essuyer les surfaces extérieures. Évitez d'utiliser des produits chimiques agressifs qui pourraient endommager l'appareil. Pour l'intérieur, suivez les recommandations du manuel d'utilisation pour un nettoyage en toute sécurité.

MODE D'EMPLOI KM 4.1 JBSYSTEMS LIGHT

Débarrasssez-vous de l'appareil et des piles usagées de manière écologique. Conformément aux dispositions légales de votre pays.

Nous vous remercions d'avoir acheté ce produit JB Systems®. Veuillez tire ce mode d'emploi très attentivement afin de pouvoir exploiter toutes les possibiltés de cet apparéil.

EN VOUS INSCRIVANT POUR LA LETTRE D'INFORMATION VOUS SEREZ TOUJOURS TENU AU COURANT DES DERNIÈRES NOUVELLES CONCERNANT NOS PRODUITS: NOUVAUTÉS, ACTIONS SPEÇIALES, JOURNÉES PORTES OUVERTES, ETC.

SURFEZ SUR: WWW.BEGLEC.COM

CHARACTERISTIQUES

Cet apparéil ne produit pas d'interférences radio. Il répond aux exigences nationales et européennes. La conformité a été établie et les déclarations et documents correspondants ont été déposés par le fabricant.

• Unité d'écho combinée avec une petite table de mixage, parfaite pour le karaoke
• Fonction écho sur les entrées micro ou via le "send-effect" d'une table
• Réglage de la portée du "delay": 0-400ms et 400-800ms
  1 sortie master avec contrôle de celle-ci
• Bouton mono/stéreo sur la sortie master
• 2 entrées auxiliaires avec contrôle de celles-ci
• 2 entrées micro avec contrôle de niveau de celles-ci
• égaliseur à 3 bandes sur chaque entrée micro
• Talk over automatique déclenché par les entrées micro

AVANT L'UTILISATION

Quelques instructions importantes:

• Avant d'utiliser cet apparéil, assurez-vous de l'absence de dommages liés au transport. En cas de dommages, n'utilise pas l' apparéil et contactez le vendeur.
• Important: Cet apparéil a quitté notre usine en parfaite condition et bien emballe. Il est primordial que l'utilisé suiv les instructions de sécurité et averissements inclus dans ce manuel. La garantie ne s'applique pas en cas de dommage lié à une utilisation incorrecte. Le vendeur ne prend pas la responsabilité des définuts ou de tout problème resultant du fait de n'avoir pas tenu compte des mises en garde de ce manuel.
• Conservez ce manuel dans un endroit sur pour toute consultation future. Si vous vendez l'appareil, assurez-vous d'y joindre ce manuel également.
• Afin de protégger l'environnement, merci de recycler les emballages autant que possible.

Vérifiez le contenu:

Vérifiez que dans la boite se trouvent les pièces suivantes:

• DE600/KM4.1
• Cables principales
  Mode d'emploi

INSTRUCTIONS DE SECURITE:

CAUTION

RISK OF ELECTRIC SHOCK DO NOT OPEN

ATTENTION: afin de réduire le risque d'électrocution, n'enlevez jamais le couvercle de l'appareil. Il n'y a aucune pièce à l'intérieur de l'appareil que vous puissiez replacer vous-même. Confiez l'entretien uniquement à des techniciens qualifiés.

La flèche dans un triangle met l'utilisateur en garde contre la présence de haute tension sans isolation dans l'appareil, ce qui peut causeur un risque d'électrocution.

Un point d'exclamation dans un triangle prévient de la présence d'instructions relatives au fonctionnement et à la maintenance se trouvant dans le manuel fourni avec l'appareil.

Ce symbole signifie: uniquement pour usage a l'intérieur.

• Afin d'éviter tout risque d'incendie ou de décharge électrique, ne pas exposer cet apparéil à la pluie ou l'humidité.
• Pour éviter la formation de condensation à l'intérieur de l'appareil, patientez quelques minutes pour laisser l'appareil s'adapter à la température ambiente lorsqu'il arrive dans une pièce chauffée après le transport. La condensation empêche l'appareil de fonctionner de manière optimale, et elle peut même causer des dommages.
• Cet apparéil est destiné à une utilisation à l'intérieur uniquement.
• Ne pas insérer d'objet métallique ou renverser de liquide dans l'appareil. Aucun object contenant un liquide, tells que des vases, ne peut être place sur cet appleil. Cela risquerait de provoquer une décharge électrique ou un dysfonctionnement. Si un corps étranger est introduit dans l'appareil, déconnectez immeditatément de la source d'alimentation.
• Aucune source de flamme nue, telle que des bougies allumées, ne peut être placée sur l'appareil.
• Ne pas couvrir les orifices de ventilation, un risque de surchauffe en résultatait.
• Ne pas utiliser l'appareil dans un environnement poussièreux et le nettoyer régulièrement.
• Ne pas laisser l'appareil à portée des enfants.
• Les personnes non experimentées ne doivent pas utiliser cet apparéil.
• La température ambiente maximale d'utilisation de l'appareil est de 45^ . Ne pas l'utiliser au-delà de cette température.
• Rien ne doit se couver contre l'appareil : la distance minimum pour en permettre une ventilation suffisante est de 5cm.
• Débranche toujours l'appareil si vous ne l'utilise pas de manière prolongée ou avant d'entreprenevre des réparations.
• Les installations électriques ne peuvent être faites que par du personnel qualifié et conformément aux règlements de sécurité électricque et mécanique en vigueur dans votre pays.
  Assurez-vous que la tension d'alimentation de la source d'alimentation de la zone dans laquelle vous vous trouvez ne dépasse pas celle indiquée à l'arrière de l'appareil.
• La prise doit toujours être accessible pour que le cordon secteur puisse être enlevé à tout moment.
• Le cordon d'alimentation doit toujours être en parfait état. Mettez immédiatement l'unité hors tension si le cordon avait été écrasé ou endommage. Pour éviter tout risque de chic electrique, le cordon doit être remplace par le constructeur, son agent ou un technicien qualifié.
• Ne laissez jamais le cordon d'alimentation entre en contact avec d'autres câbles!
• Quand l'interrupteur principal est en position OFF, cet apparéil n'est pas complètement isolé du courant 230V!
• L'appareil doit être à la masse selon les règles de sécurité.
• Utilisez toujours des cables appropriés et certifiés lorsqu'you ne spécifie l'appareil.
• Pour éviter toute décharge électrique, ne pas ouvrir l'appareil. En dehors du fusible principal, il n'y a pas de pieces pouvant être changées par l'utilisateur à l'intérieur.
• Ne jamais réparer ou court-circuiter unFuse. Remplacez systematiqueunfuse endommagé par un fuse de même type et ayant les mêses specifications électriques!

• En cas de problèmes de fonctionnement sérieux, arrêtez toute utilisation de l'appareil et contactez votre revendeur immédiatement.

• Utilisez l'emballage d'origine si l'appareil doit etre transporte.

• Pour des raisons de sécurité, il est interdit d'apporter une qualconque modification à l'appareil non spécifique autorisée par les parties responsables.

CONSEILS D'INSTALLATION:

• Installer l'appareil dans un lieu bien aéré, à l'abri de l'humidité et des fortes températures.
• Placer et utiliser l'appareil à proximé de sources de chaleur telles que spots, amplis,... pourrait affecter ses performances et même endommager l'appareil.
• L'appareil peut être installé dans un rack de 19^ . Fixez l'appareil en utilisant les 4 trous pour vis sur la face avant. Assurez-vous d'utiliser des vis aux dimensions adaptées (vis non fournies). Essayez d'évditer les vibrations et les coups lors du transport.
• En cas d'installation dans un 'flight case', assurer une bonne ventilation afin d'évacuer la chaleur produit par l'appareil.
• Pour résorber la condensation à l'intérieur de l'appareil, le laisser s'adapter à la nouvelle température ambiente après le transport. La condensation peut alterer les performances de l'appareil.

CONNECTIONS

Mis à part pour les micros, les écouteurs et les sorties zones, toutes les connexions sont au standard cinch. Utilisé des cables cinch/cinch de bonne qualité afin d'éviter un son de mauvaise qualité. (ex.: JB Systems code: 2-0370)

Pour plus d'informations sur les connexions, voyagez le chapitre suivant.

Assurez-vous d'éteindre la table de mixage avant d'effectuer les différentes connexions. Dans ce mode d'emploi, il est question d'entrée ligne ou "line inputs". Il s'agit en fait d'un terme générique pour désigner des entreprises avec un niveau compris entre 750mV et 2V. Ceci inclut les lecteurs de CD, tuners, videos,...

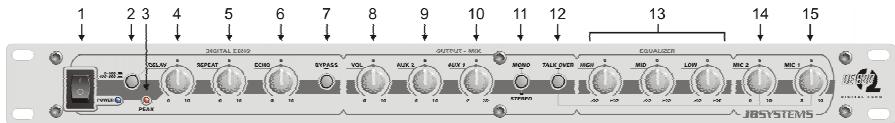

FACE AVANT

1. Power (Power ON/OFF): Permit la mise sous tension de l'appareil, visualisée par la led bleu.
2. Echo delay range: Pour contrôle plus précisé le retard (4), il a 2 échelles. Ce bouton permet deCHOISIR l'échelle de 0-400ms ou de 400-800ms.
3. Peak led: Contrôle les niveaux du signal, cette diode peut seulement clignoter de temps en temps.
4. Echo Delay time: Cela permet de régler la durée du retard. Avec le repeats time (5) en plus vous serez capable de creer l'echo que vous désirez.
5. Echo repeat control: Sert à contrôler le feed-back ou le nombre d'échos que vous pouze créé. Combiné avec le delay time (4) vous serez capable de créé l'écho que vous désirez.
6. Echo level control: Sert à contrôler le niveau du signal de l'echo qui sera mixé avec l'original. Utilisez-le pour trouver le parfait équilibre entre l'original et l'effet.
7. Bouton Bypass: Sert à activer ou désactiver l'écho. Si vous n'utilise que les options de mixage de l'unité, vous pouvez couper l'écho pour augmenter la performance du signal/bruit.
8. Master output control: Sert à contrôler le volume master des signaux aux1 et aux2 mixés. Les entrées micro ne sont pas concernées.
9. Aux2 input control: Sert à contrôler le niveau d'entrée de l'entrée aux2.
10. Aux1 input control: Sert à contrôler le niveau d'entrée de l'entrée aux1.
11. Mono/stereo switch: Permet deCHOISIR entre le mode mono et stéreo pour la sortie master.
12. Talkover switch: Sert à activer ou désactiver le talkover automatique. S'il est activé, la musique arrivant de l'aux1 et de l'aux2 s'attenuera automatiquement lorsque vous parlerez dans un ou dans les deux micros branchés sur mic1 et mic2. Cette fonction est très utile pour faire notamment des announces. Vous n'avez qu'à parler et la musique diminue.
13. Egaliseur à 3 bandes pour micros: Grace aux contrôles des tonalités hautes, moyennes et basses, vous pouvez adapter le son des deux entrées micro. Vous pouvez aussi utiliser cet

égaliseur pour éviter un feed-back acoustique des micros branchés. Quand le DE600/KM4.1 est connecte via l'entrée insert (16) vous pouze aussi utiliser l'égaliseur pour influencer le son du signal écho.

1. Mic2 input control: Sert à régler le niveau d'entrée de l'entrée mic2.
2. Mic1 input control: Sert à régler le niveau d'entrée de l'entrée mic1 ou de l'insertion line.

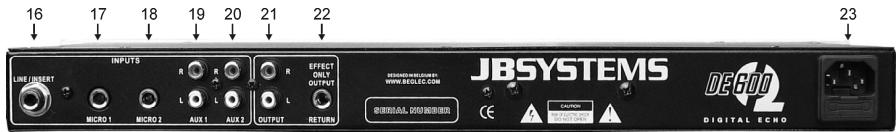

FACE ARRIERE

1. Entrée line/insert: lorsque vous utilisez le DE600/KM4.1 en combinaison avec une autre table de mixage, raccordez la sortie "send" de la table sur cette entrée. Servez-vous du contrôle du mic1 (15) pour régler le niveau d'entrée. L'insert (16) et les entrées mic1 (17) ne peuvent pas etre utilisés en même temps!
2. Entrée Mic1: Sert à brancher le premier micro. Utiliser le contrôle mic1 (15) pour régler le niveau d'entrée. L'insert (16) et les entrées mic1 (17) ne peuvent pas être utilisés en même temps!
3. Entrée Mic2: Sert à brancher le second micro. Servez-vous du contrôle mic2 (14) pour régler le niveau d'entrée.
4. Entrée Aux1: Sert à brancher une source line. Servez-vous du contrôle de l'aux1 (10) pour régler le niveau d'entrée.
5. Entrée Aux2: Sert à brancher une source line. Servez-vous du contrôle de l'aux2 (9) pour régler le niveau d'entrée.
6. Sortie Master: Sert à brancher un amplificateur. Les entrées auxiliaires et micro sont mixées sur la sortie master. Néanmoins seul le niveau de sortie des deux entrées aux mixées, peut être réglée par le volume master (8).

7. Sortie écho/pédalier: Seul le signal d'écho est créé sur cette sortie.

8. lorsque vous utilisez le DE600/KM4.1 avec la section effet d'une autre table de mixage, raccordez "return" de la table sur cette sortie.

9. Quand on utilise DE600/KM4.1 pour mixer les micros avec les entrées aux via la sortie master (21), on peut brancher un pédalier sur cette sortie. L'écho dans les micros sera interrompu si au niveau du jack vous mettez le signal à la masse (par exemple un pédalier).

10. Prise secteur: Brancher le cordon secteur à une prise 230V / 50Hz . Avant l'utilisation, vérifie que le cable n'est pas endommagé! La prise principale dispose aussi d'un fusible pour protégérer l'unité. il suffit de le replacer par un autre du même type et de même valeur: fusible lent de 20mm 250V / 500mA .

SPECIFICATIONS

Power Supply: AC 230 V, 50Hz

Fusible: 20mm glass fuse 250V 500mA slow

Frequency response: 20-20.000Hz (+/-2dB)

THD + noise: <0.1% @ 1kHz, 0dB

S/N Ratio (IHF-A): >50dB @ 1kHz.

Entrées micro: 1.5mV @ 10kΩ

Entrées line/CD: 150mV @ 22kΩ

Entrées phono: 3mV @ 47kΩ

Sortie record: 775mV @ 600Ω

Entrée micro: 775mV @ 600Ω

Ecouteurs: >8Ω 250mV

Effet écho: digital - max. 200mS

Chacune de ces informations peut être modifiée sans averissement préalable. Vous pouvez télécharger la dernière version de ce mode d'emploi de notre site Web: www.beglec.com
