CUBIST - Projecteur lumineux JBSYSTEMS LIGHT - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Projecteur lumineux à effet
Marque	JBSYSTEMS LIGHT
Modèle	CUBIST
Dimensions	31 × 27 × 14 cm
Poids	8,2 kg
Alimentation	AC 230 V, 50 Hz
Fusible	250 V 5 A lent (20 mm verre)
Ampoule	ELC 250 W / 24 V
Contrôle du son	Microphone interne
Contrôleur optionnel	CA-8 (connexion jack 1/4" stéréo)
Modes de fonctionnement	Autonome (sound active), avec CA-8 : Sound mode, Gobo select mode, Manual mode
Projection d'images	Une douzaine d'images 3D, roue d'effets
Focus	Manuel
Refroidissement	Ventilateur intégré
Distance de projection recommandée	Environ 5 m (surface 3,3 × 3,3 m)
Température ambiante max.	45 °C
Température de surface max.	85 °C (ne pas toucher en fonctionnement)
Installation	Support de fixation avec levier de serrage, trou pour crochet, câble de sécurité obligatoire
Nettoyage des optiques externes	Tous les 30 jours (chiffon doux, produits pour verres)
Nettoyage des optiques internes	Tous les 90 jours (par personnel qualifié)
Nettoyage des ventilations	Mensuellement
Remplacement d'ampoule	Débrancher, attendre 10 min de refroidissement, utiliser ampoule identique
Garantie	Ne couvre pas les dommages dus à une utilisation incorrecte
Utilisation prévue	Intérieur, production d'effets lumineux décoratifs (clubs, pubs, DJ mobiles)

FOIRE AUX QUESTIONS - CUBIST JBSYSTEMS LIGHT

Comment installer le projecteur CUBIST au plafond ?

L'installation doit être réalisée par du personnel qualifié. Utilisez un support de fixation avec des crochets certifiés. L'appareil doit être fixé à au moins 50 cm des murs et sécurisé par un câble de sécurité pouvant supporter 12 fois son poids. Vérifiez que la zone en dessous est libre de toute personne.

Comment remplacer l'ampoule du CUBIST ?

Débranchez l'appareil et attendez 10 minutes qu'il refroidisse. Dévissez la vis du compartiment de la lampe, retirez délicatement la douille, puis l'ampoule usagée. Insérez la nouvelle ampoule (ELC 250W/24V) sans toucher la surface en verre, refermez le compartiment. Ne jamais utiliser une ampoule de puissance supérieure.

Quels sont les modes de fonctionnement avec le contrôleur CA-8 ?

Le contrôleur CA-8 (optionnel) offre trois modes : Sound mode (la roue d'effets réagit à la musique), Gobo select mode (choisir un gobo, roue réactive à la musique), Manual mode (choisir un gobo, roue fixe). Utilisez les touches MODE et FUNCTION du contrôleur.

Comment nettoyer les lentilles du projecteur ?

Pour les optiques externes, nettoyez tous les 30 jours avec un chiffon doux et un produit pour verres. Les optiques internes doivent être nettoyées tous les 90 jours par un personnel qualifié. Assurez-vous que l'appareil soit débranché et refroidi avant toute intervention.

Quelle ampoule utiliser pour le CUBIST et où vérifier ?

Utilisez une ampoule ELC 250W / 24V. La référence est indiquée sur l'étiquette à l'arrière de l'appareil et dans les caractéristiques techniques de la notice. Ne jamais installer une ampoule de puissance supérieure.

Le projecteur produit une odeur ou de la fumée au premier allumage, est-ce normal ?

Oui, il est normal qu'un nouvel effet lumière produise un peu de fumée ou une odeur au premier démarrage. Cela disparaît après quelques minutes d'utilisation.

Comment éviter la condensation à l'intérieur de l'appareil ?

Si l'appareil est transporté d'un endroit froid à une pièce chauffée, laissez-le s'adapter à la température ambiante pendant quelques minutes avant de l'allumer. La condensation peut réduire les performances et endommager l'unité.

Quelle est la température maximale de surface et comment éviter les brûlures ?

La température de la coque peut atteindre 85 °C en fonctionnement. Ne touchez jamais l'appareil à mains nues pendant qu'il fonctionne. Attendez qu'il refroidisse avant toute manipulation.

Puis-je utiliser le CUBIST en extérieur ?

Non, le CUBIST est conçu pour une utilisation en intérieur uniquement. Exposer l'appareil à la pluie ou à l'humidité peut causer un choc électrique ou un incendie.

Comment fonctionne le mode autonome sans contrôleur ?

En mode autonome, le CUBIST active automatiquement le mode sound via le microphone interne. La vitesse de la roue d'effets et les changements de gobos sont contrôlés par le rythme de la musique ambiante.

MODE D'EMPLOI CUBIST JBSYSTEMS LIGHT

Débarrasssez-vous de l'appareil et des piles usagées de manière écologique. Conformément aux dispositions légales de votre pays.

Merci d'avoir choisi ce produit JB Systems. Pour votre sécurité et pour une utilisation optimale de toutes les possibilités de l'appareil, lisez attentivement cette notice avant utilisation.

Cet appareil ne produit pas d'interférences radio. Il répond aux exigences nationales et européennes. La conformité a été établie et les déclarations et documents correspondants ont été déposés par le fabricant.

• Cet appareil a été conçu pour la production d'effets lumière décoratifs et est utilisé dans des spectacles lumineux.
• effet unique qui projette une douzaine d'images en 3D
• Plusieurs programmes incorporeés défilent automatiquement ou sur la musique
• Optique de bonne qualité contenant une roue spéciale d'effets.
• Parfait pour les projections en arrêté-plan. Focus réglable
• Ventilateur de refroidissement
• Un petit contrôleur CA-8 est disponible en option pour une utilisation facile.
• Parfait pour des clubs, pubs, des soirées ainsi que pour des DJ mobiles.

Avant utilisation

• Avant d'utiliser cet appareil, assurez-vous de l'absence de dommage lié au transport. En cas d'endommagement, n'utilisez pas l'appareil et contactez le vendeur.
• Important: Cet appareil a quitté notre usine en parfaite condition et bien emballé. Il est primordial que l'utilisateur suive les instructions de sécurité et avertissements inclus dans ce manuel. La garantie ne s'applique pas en cas de dommage lié à une utilisation incorrecte. Le vendeur ne prend pas la responsabilité des defaults ou de tout problème resultant du fait de n'avoir pas tenu compte des mises en garde de ce manuel.
• Conservez ce manuel dans un endroit sûr pour toute consultation future. Si vous vendez l'appareil, assurez-vous d'y joindre ce manuel également.

Instructions de sécurité:

• Afin de protégé l'environnement, merci de recycler les emballages autant que possible.
• Un nouvel effet lumière peut provoquer de la fumée et/ou une odeur non souhaitée, disparaisant après quelques minutes.
• Afin d'éviter tout risque d'incendie ou de choc électrique, ne pas exposer cet appareil à la pluie ou l'humidité.
• Pour éviter la formation de condensation à l'intérieur de l'appareil, patientez quelques minutes pour laisser l'appareil s'adapter à la température ambiante lorsqu'il arrive dans une pièce chauffée après le transport. La condensation empêche l'unité de fonctionner en performance optimale et peut même causer des dommages.
• Cette unité est destinée à une utilisation à l'intérieur uniquement.
• Ne pas insérer d'objet métallique ou verser un liquide dans l'appareil. Risque de choc électrique ou de dysfonctionnement. Si un corps étranger est introduit dans l'unité, déconnectez immédiatement de la source d'alimentation.
• Placez l'appareil dans un endroit bien ventilé, éloigné de tout matériel ou liquide inflammable. L'appareil doit être fixé à 50cm minimum des murs.
• Ne pas couvrir les ouvertures de ventilation, un risque de surchauffe en résultait.
• Ne pas utiliser dans un environnement poussièreux et nettoyez l'unité régulièrement.
• Ne pas laisser l'unité à portée des enfants.
• Les personnes non expérimentées ne doivent pas utiliser cet appareil.
• La température ambiantemaximum d'utilisation de l'appareil est de 45°C. Ne pas l'utiliser au-delà de cette température.
• La température des parois de l'unité peut atteindre 85°C. Ne pas toucher la coque à mains nues en cours de fonctionnement.
• Assurez-vous que la zone au-dessous du lieu d'installation ne compte pas de personnes indésirables pendant le montage, le démontage et les opérations de maintenance.
• Laissez l'appareil refroidir environ 10 minutes avant de remplacer l'ampoule ou d'effectuer des réparations.
• Débranchez toujours l'appareil si vous ne l'utilisez pas de manière prolongée avant de changer une ampoule ou d'entreprendre des réparations.
• Les installations électriques ne peuvent être faites que par du personnel qualifié et conformément aux régulations de sécurité électrique et mécanique en vigueur dans votre pays. Assurez-vous que le voltage de la source d'alimentation de la zone dans laquelle vous vous trouvez ne dépasse pas celui indiqué à l'étiquette de l'appareil.
• Le cordon d'alimentation doit toujours être en condition parfaite. Mettez immédiatement l'unité hors tension si le cordon est écrasé ou endommagé.
• Ne laissez jamais le cordon d'alimentation entrer en contact avec d'autres câbles!
• L'appareil doit être à la masse selon les règles de sécurité.
• Ne pas connecter l'unité à un variateur de luminosité.
• Utilisez toujours les câbles appropriés et certifiés lorsque vous installez l'unité.
• Pour éviter tout choc électrique, ne pas ouvrir l'appareil. En dehors des ampoules et du fusible principal, il n'y a pas de pièces pouvant être changées par l'utilisateur à l'intérieur.
• Ne jamais réparer ou court-circuiter un fusible. Remplacez systématiquement un fusible endommagé par un fusible de même type et spécifications électriques!
• En cas de problèmes de fonctionnement sérieux, arrêtez toute utilisation de l'appareil et contactez votre revendeur immédiatement.
• La coque et les lentilles doivent être replacées si visiblement endommagées.
• Utilisez l'emballage d'origine si l'appareil doit être transporté.
• Pour des raisons de sécurité, il est interdit d'apporter toute modification à l'unité non spécifiquement autorisée par les parties responsables.

Important: Ne jamais fixer directement la source de lumière! Ne pas utiliser d'effets en présence de personnes souffrant d'épilepsie.

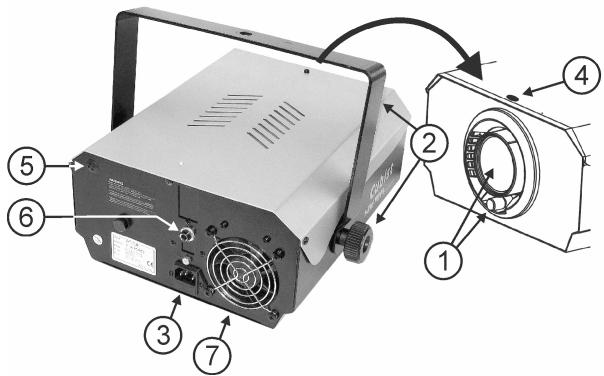

1. Lentille avec focus manuel
2. Support de fixation, pourvu de 2 leviers de serrage (un de chaque côté de l'appareil) et d'un trou pouvant

recevoir un crochet de fixation.

1. Entrée d'alimentation par connecteur IEC avec porte-fusible intégré. Branchez le câble d'alimentation ici.
2. Compartiment de la lampe, peut être ouvert en dévissant cette vis
3. Micro intégré
4. Connecteur jack 1/4 stéreo pour relier le contrôleur CA-8 optionnel avec l'appareil.
5. Ventilateur de refroidissement

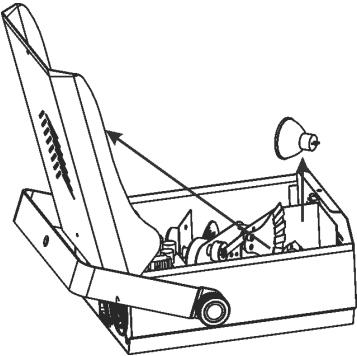

Mise en PLACE / remplacement des ampoules

En cas d'opération de maintenance ou de remplacement des ampoules, ne pas ouvrir l'installation dans les 10 minutes suivant la fin de l'utilisation jusqu'à ce que l'appareil ait refroidi. Débranchez systématiquement l'unité avant toute opération de maintenance. Utilisez toujours le même type de pièces (ampoules, fusibles, etc.). Lors du remplacement, n'utilise que des pièces précitées.

• Débranche le câble d'alimentation.
• Attendez environ 10 minutes jusqu'à ce que l'unité ait refroidi.
• Dévissez la vis qui réfère le compartment de la lampe et ouvrez le dessus du boîtier.
• À l'intérieur, vous pouvez voir la douille. Sortez-la délicatement du compartiment à ampoules.
• Sortez l'ampoule usagée. Tenez la douille pendant l'opération, que de tirer sur le câble!
• Tenez encore la douille lorsque vous mettez en place la nouvelle ampoule.

Attention! Reportez-vous à l'étiquette à l'arrière de l'appareil ou aux specifications techniques de ce manuel pour savoir quelle ampoule utiliser. Ne jamais installer d'ampoules à puissance plus élevée! De telles ampoules produisent des températures supérieures à celles pour lesquelles l'appareil a été conçu. Si l'appareil utilise un transformateur, il brûlera en raison de la surcharge induite.

• Ne pas toucher l'ampoule se trouvant à l'intérieur du réflecteur à mains nues! Cela réduirait enormément le cycle de vie de la lampe. Si vous l'avez touchée, nettoyez-la avec un linge et un peu d'alcool modifié. Essuyez l'ampoule avant de l'installer.
• Insérez la nouvelle ampoule à l'intérieur de l'unité. Assurez-vous que les fils ne touchent pas l'ampoule.
• Refermez le compartiment à ampoules. Voilà!

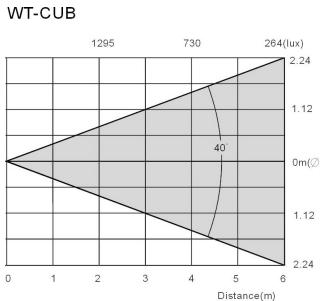

Installation préférée:

Vous obtenez le meilleur effet quand le projecteur est placé à environ 5m du mur. A cette distance, l'effet couvrira une surface de 3.3m× 3.3m.

• Important: L'installation doit être faite par du personnel qualifié uniquement. Une installation incorrecte peut causer des blessures sévères et/ou endommager l'appareil. L'installation en hauteur exige de l'expérience! Les limites de charge doivent être respectées, du matériel d'installation certifié doit être utilisé, et l'appareil installé doit subir des inspections de sécurité régulièrement. Assurez-vous que la zone au-dessous du lieu d'installation ne compte pas de personnes indésirables lors de l'installation, la déinstallation ou la maintenance.
• Placez l'appareil dans un endroit bien ventilé, éloigné de tout matériel ou liquide inflammable. L'appareil doit être fixé à 50cm minimum des murs à l'entour.
• L'appareil doit être hors de portée du public et en dehors des zones de passage de personnes ou des zones où le public est installé.
• Avant l'installation assurez-vous que la zone d'installation supporte un point localisé minimum de 10 fois le poids de l'appareil.
• Utilisez systématiquement un cable de sécurité qui peut supporter 12 fois le poids de l'appareil lors de l'installation. Ce cable de sécurité secondaire doit être installé de manière à ce qu'aucune partie de l'appareil ne puisse descendre de plus de 20 cm si le support principal tombe. L'appareil doit être bien fixe, un montage à balancement est dangereux et ne devrait pas être considéré!
• Ne pas couvrir les ouvertures de ventilation pour éviter tout risque de surchauffe. L'utilisateur doit s'assurer que les installations techniques et de sécurité sont bien approuvées par un expert avant la première utilisation. Les installations doivent être inspectées chaque année par du personnel qualifié pour assurer une sécurité optimale.

Instructions d'utilisation

• Une fois l'appareil connecté, l'unité principale fonctionne.
• FONCTIONNEMENT AUTONOME: si l'appareil est utilisé sans le contrôleur optionnel CA-8, le Cubist fonctionnera automatiquement par activation sociale. La vitesse des mouvements est contrôlée par le micro intégré.

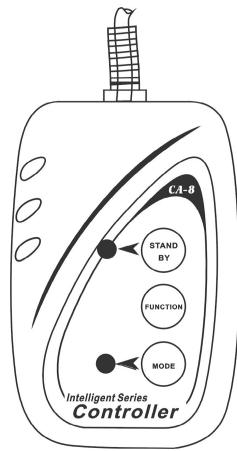

• UTILISATION DU CONTRôleUR CA-8: reliez le contrôleur CA-8 optionnel à l'entrée jack 1/4 qui se trouve à l'arrière du Cubist pour avoir un meilleur contrôle de l'appareil:
• Touche STANDBY: est utilisée pour mettre l'appareil en mode black-out. Le led à côté de la touche est allumée pendant le blackout.
• Touche MODE: est utilisée pour sélectionner l'un des 3 modes de fonctionnement. Le led à côté de la touche indique le mode de fonctionnement:

o LED éteint - Sound mode: la vitesse de la roue à effets et des changements de gobos dépendent du rythme de la musique. o LED allumé - Gobo select mode: Vous pouvez désirer un certain gobo, la vitesse de la roue à effets dépend du rythme de la musique. LED clignote - Manual mode: Vous pouvez désirer un certain gobo, la roue à effets ne rouge pas.

• Touche FUNCTION: est utilisée pour choisir les gobos dans les différents modes de fonctionnement:

Sound mode: pas utilisée. ○ Auto mode: vous pouvez CHOISIR un autre gobo en poussant la touche « function » ○ Manual mode: vous pouvez CHOISIR un autre gobo en poussant la touche « function »

• Des pauses régulières dans l'utilisation sont primordiales pour maximiser la durée de vie de l'appareil, puisqu'il n'est pas conçu pour une utilisation continue.
• Ne pas mettre l'unité sous tension et hors tension à de faibles intervalles, cela réduit la durée de vie des ampoules.
• La surface de l'unité peut atteindre une température de 85°C. Ne pas toucher la coque à mains nues en cours de fonctionnement de l'appareil.
• Débranchez systématiquement l'appareil s'il n'est pas utilisé pour une période prolongée ou avant de changer une ampoule ou d'effectuer des opérations de maintenance.
• En cas de problèmes de fonctionnement sérieux, arrêtez toute utilisation de l'appareil et contactez votre revendeur immédiatement.
• Important: Ne jamais fixer directement la source de lumière! Ne pas utiliser d'effets en présence de personnes souffrant d'épilepsie.

Maintenance

• Assurez-vous que la zone au-dessous du lieu d'installation ne comporte pas de personnes indésirables lors de la maintenance.
• Mettez l'unité hors tension, débranchez le cordon d'alimentation et attendez que l'appareil ait refroidi.

Pendant l'inspection, les points suivants doivent être vérifiés :

• Toutes les vis utilisées pour l'installation de l'appareil ou de chacune de ses pièces doivent être bien fixées et non corrodées.
• Les niches, fixations et structures de support (plafond, poutres, suspensions) doivent être totalement intactes, sans aucune déformation.
• Lorsqu'une lentille optique est visiblement endommagée (fissure ou éraflures profondes), elle doit être remplacée.
• Les câbles doivent être en parfaite condition et doivent être replacés immédiatement en cas de détection d'un problème, même bénin.
• Pour protéger l'appareil de toute surchauffe, les ventilateurs (si applicable) et les ouvertures de ventilation doivent être nettoyées mensuellement. L'intérieur de l'appareil doit être nettoyé annuellement à l'aide d'un aspirateur ou jet d'air.
• s humides, enfumés ou particulièrement sales peuvent entraîner une accumulation de saleté plus importantes sur les optiques de l'appareil.
• Nettoyez à l'aide d'un chiffon doux avec des produits de nettoyage pour verres normaux.
• Sèchez toujours les parties soigneusement.
• Nettoyez les optiques externes ou moins une fois tous les 30 jours.
• Nettoyez les optiques internes ou moins une fois tous les 90 jours.

Attention: Nous vous recommandons fortement de faire exécuter le nettoyage interne par du personnel qualifié!

Alimentation:

AC 230V, 50Hz

Fusible:

250V 5A lente (20mm verre)

Contrôle de son:

Microphone interne

Ampoules:

ELC 250W / 24V

Taille:

31 × 27 × 14 cm

Poids:

8.2kg

Chacune de ces informations peut être modifiée sans avertissement préalable
