GSSC - Convertisseur réseau SMC - Notice d'utilisation et mode d'emploi gratuit

Type de convertisseur	1000Base-T à 1000Base-SX
Fonction principale	Conversion de média réseau
Vitesse de transmission	Jusqu'à 1 Gbps
Type de connecteur cuivre	RJ45
Type de connecteur fibre	SC (probable)
Distance maximale cuivre	100 mètres
Distance maximale fibre	Non précisé
Alimentation	Adaptateur externe (probable)
Indicateurs LED	Oui
Normes supportées	IEEE 802.3z, IEEE 802.3ab
Installation	Plug and play
Température de fonctionnement	0 à 50 °C (général)
Dimensions	Compact, non précisé
Poids	Léger, non précisé
Garantie	Non précisé

FOIRE AUX QUESTIONS - GSSC SMC

Comment réinitialiser le SMC SMC GSSC ?

Pour réinitialiser le SMC SMC GSSC, éteignez l'appareil, débranchez-le de l'alimentation, attendez 30 secondes, puis rebranchez-le et rallumez-le.

Que faire si le SMC SMC GSSC ne s'allume pas ?

Vérifiez que l'appareil est correctement branché et que la prise fonctionne. Essayez de réinitialiser l'appareil comme indiqué ci-dessus.

Comment mettre à jour le firmware du SMC SMC GSSC ?

Visitez le site officiel de SMC pour télécharger la dernière version du firmware. Suivez les instructions fournies pour l'installation.

Quels sont les indicateurs de problèmes sur le SMC SMC GSSC ?

Les voyants LED clignotants ou une couleur différente de la normale peuvent indiquer un problème. Consultez le manuel pour le code de clignotement spécifique.

Comment résoudre les problèmes de surchauffe du SMC SMC GSSC ?

Assurez-vous que l'appareil est bien ventilé et qu'aucun objet n'obstrue les ventilations. Nettoyez régulièrement les filtres et les grilles d'aération.

Puis-je utiliser le SMC SMC GSSC à l'extérieur ?

Non, le SMC SMC GSSC est conçu pour un usage intérieur uniquement. Son utilisation à l'extérieur peut annuler la garantie.

Où puis-je trouver le manuel d'utilisateur du SMC SMC GSSC ?

Le manuel d'utilisateur est disponible en téléchargement sur le site officiel de SMC. Vous pouvez également le trouver dans l'emballage de l'appareil.

Comment contacter le support technique pour le SMC SMC GSSC ?

Pour contacter le support technique, visitez le site web de SMC et utilisez le formulaire de contact ou le numéro de téléphone indiqué dans la section support.

MODE D'EMPLOI GSSC SMC

Convertisseur de média

Guide d'installation

SMC-GSSC

English 2-5

German 6-9

French 10-13

Copyright & Notes 14

Contenu de l'emballage

L'emballage doit contenir les éléments suivants :

1 convertisseur de média 1 transformateur CA 4 patins adhésifs - CD-ROM contenant le manuel d'installation - carte de garantie

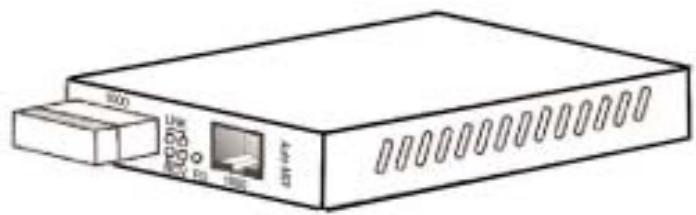

(voir la figure ci-dessous montrant un convertisseur équipé d'un connecteur SC)

Transformateur

REMARQUE : Rendez-vous sur le site www.smc-europe.com/fr pour enregistrer votre produit. Vous pourrez ainsi bénéficier d'un ensemble de services d'assistance et recevoir des informations sur les mises à jour des produits.

• Conforme aux normes IEEE 802.3ab 1000Base-T et IEEE 802.3z 1000Base-SX
• Support de la configuration MDI/MDI-x automatique pour le port RJ-45
• Correction automatique de polarité pour le port RJ-45
• Faible consommation électrique
• Témoins d'état pour un contrôle instantané et aisément du réseau
• Compatible avec d'autres unités Gigabit 1000BASE-T/SX
• Interface pour fibre SC
• Alimentation externe
• Conforme aux normes FCC Classe A et CE

Présentation générale

Vue de la façade avant

Vue de la façade arrière

Convertisseur de média 1000Base-T vers 1000Base-SX

Témoins d'état Port UTP (RJ-45) (unité disponible avec un connecteur SC uniquement)

1. Installation

Il existe deux types d'installation :

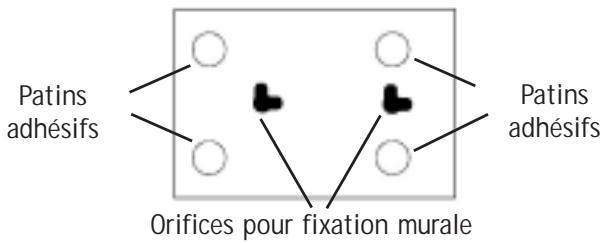

Fixation murale - Fixez le convertisseur à l'aide de deux vis. Fixation à plat - Collez les quatre patins adhésifs comme indiqué dans la figure ci-dessous.

2. Positionnement du commutateur n-way

Servez-vous du commutateur N-Way (situé sur la façade arrière) pour activer ou désactiver la fonction de négociation automatique.

• ON - Active la fonction de négociation automatique.
• OFF - Désactive la fonction de négociation automatique.

REMARQUE: La fonction de négociation automatique ne peut être activée que si l'unité connectée supporte cette fonction.

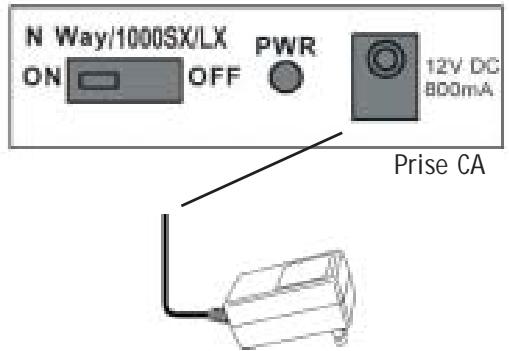

3. Mise en marche

Branchez le câble du transformateur sur la prise d'alimentation CA (située sur la façade arrière). Branchez le transformateur sur une source d'alimentation. Le témoin lumineux PWR vert s'allume pour indiquer que l'appareil est sous tension.

1. Fonctions des témoins et liaisons

Témoin	État	Signification
LNK	Allumé	Liaison active
RCV	Allumé	Transmission de données
FD	Allumé	Mode Full Duplex activé

Fibre optique (interface SC) UTP (interface RJ-45)
