Type de convertisseur	10/100Base-TX vers 100Base-FX
Fonction principale	Conversion de média réseau
Vitesse de transmission	10/100 Mbps
Type de câble cuivre	RJ45 (Ethernet)
Type de câble fibre	Fibre optique multimode ou monomode
Alimentation	Non précisé
Dimensions	Non précisé
Poids	Non précisé
Indicateurs LED	Oui, pour statut et activité
Installation	Montage sur bureau ou rack (selon modèle)
Compatibilité	Normes IEEE 802.3, 802.3u
Température de fonctionnement	Non précisé
Garantie	Non précisé
Utilisation recommandée	Extension de réseau Ethernet sur fibre

FOIRE AUX QUESTIONS - FXSC SMC

Comment installer le SMC FXSC ?

Pour installer le SMC FXSC, suivez les instructions fournies dans le manuel d'utilisation. Assurez-vous que l'alimentation est déconnectée avant de commencer l'installation. Fixez le dispositif à l'emplacement choisi en utilisant les vis fournies.

Que faire si le SMC FXSC ne s'allume pas ?

Vérifiez d'abord si l'appareil est correctement branché à une source d'alimentation. Assurez-vous que le câble d'alimentation est en bon état. Si le problème persiste, essayez de réinitialiser l'appareil en débranchant puis rebranchant l'alimentation.

Comment réinitialiser le SMC FXSC ?

Pour réinitialiser le SMC FXSC, débranchez l'appareil de l'alimentation pendant environ 10 secondes, puis rebranchez-le. Cela devrait réinitialiser le système.

Le SMC FXSC émet un bruit étrange, que faire ?

Un bruit étrange peut indiquer un problème mécanique. Vérifiez si des objets obstruent le ventilateur ou d'autres pièces mobiles. Si le bruit persiste, contactez le support technique pour obtenir de l'aide.

Comment effectuer un diagnostic sur le SMC FXSC ?

Pour effectuer un diagnostic, consultez le menu de l'appareil sur l'écran d'affichage. Suivez les instructions pour exécuter un test de diagnostic. Si vous ne trouvez pas cette option, consultez le manuel d'utilisation.

Où puis-je trouver des pièces de rechange pour le SMC FXSC ?

Les pièces de rechange pour le SMC FXSC peuvent être commandées auprès de votre fournisseur local ou directement sur le site web du fabricant. Assurez-vous de vérifier la compatibilité avec votre modèle.

Le SMC FXSC ne se connecte pas au réseau, que faire ?

Vérifiez que les paramètres de réseau sont correctement configurés. Assurez-vous également que le signal Wi-Fi est suffisant. Si le problème persiste, essayez de redémarrer le routeur et le SMC FXSC.

Comment mettre à jour le firmware du SMC FXSC ?

Pour mettre à jour le firmware, accédez au menu des paramètres de l'appareil et recherchez l'option de mise à jour. Suivez les instructions à l'écran pour télécharger et installer la dernière version du firmware.

MODE D'EMPLOI FXSC SMC

Convertisseur de média

Guide de démarrage rapide

Guide d'installation

SMC-FXSC

English 2-5

German 6-9

French 10-13

Copyright & Notes 14

Contenu de l'emballage

L'emballage doit contenir les éléments suivants :

1 convertisseur de média - 1 transformateur CA - 4 patins adhésifs - CD-ROM contenant le Manuel d'installation - Carte de garantie

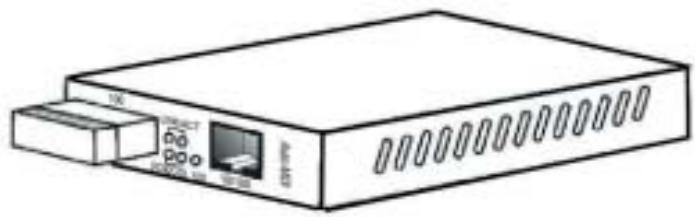

(voir la figure ci-dessous montrant un convertisseur équipé d'un connecteur SC)

REMARQUE : Rendez-vous sur le site www.smc-europe.com/fr pour enregistrer votre produit. Vous pourrez ainsi bénéficier d'un ensemble de services d'assistance et recevoir des informations sur les mises à jour des produits.

Caractéristiques

• Conforme aux normes IEEE 802.3, IEEE 802.3u et 10/100BaseTX
• Auto MDI/MDI-x
• Commutateur DIP pour les modes Half Duplex et Full Duplex
• Témoins d'état pour un contrôle instantané et aisé du réseau
• Fonctionnement jusqu'à une distance de 2 km pour une fibre en multimode.
• Alimentation externe
• Conforme aux normes FCC Classe A et CE.

Présentation générale

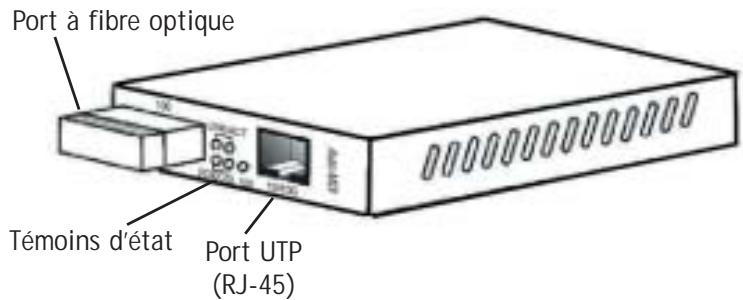

Vue de la façade avant

Vue de la façade arrière

1. Installation

Il existe deux types d'installation :

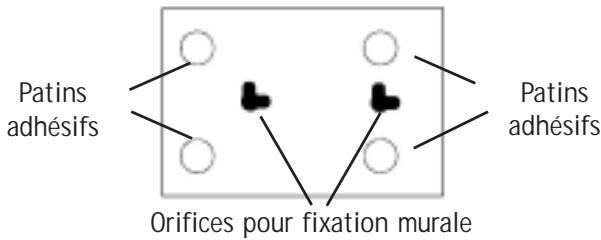

Fixation murale - Fixez le convertisseur à l'aide de deux vis. Fixation à plat - Collez les quatre patins adhésifs comme indiqué dans la figure ci-dessous.

2. Activation des modes Half/Full Duplex

Basculez le commutateur DIP (situé sur la face arrière) sur le mode Full Duplex ou Half Duplex, selon votre convenance.

• FDX - Active le mode Full Duplex.
• HDX - Active le mode Half Duplex.

REMARQUE : Vous pouvez changer de mode sans déconnecter ou mettre hors tension l'unité.

Vue du commutateur DIP sur la position arrêt.

3. Mise en marche

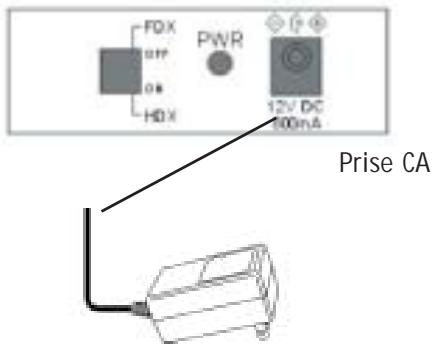

Branchez le câble du transformateur sur la prise d'alimentation CA (située sur la façade arrière). Branchez le transformateur sur une source d'alimentation. Le témoin lumineux PWR vert s'allume pour indiquer que l'appareil est sous tension.

1. Fonctions des témoins et liaisons

Témoin	État	Signification
LNK	Allumé	Liaison active
ACT	Clignotant	Transmission de données
FDX	Allumé	Mode Full Duplex activé
COL	Clignotant	Une collision s'est produit
100	Allumé	L'unité fonctionne en mode 100BASE-TX

Fibre optique (interface SC) / UTP (interface RJ-45)
