Marque	SMC
Modèle	FXST
Type de produit	Convertisseur réseau (convertisseur de média)
Normes supportées	IEEE 802.3, IEEE 802.3u, 10/100BASE-TX
Interface cuivre	1 port RJ-45 avec auto MDI/MDI-X
Interface fibre	1 port ST pour fibre optique multimode
Mode duplex	Half-duplex ou full-duplex (sélectionnable par commutateur DIP)
Distance fibre max.	2 km en multimode
Alimentation	Externe, via transformateur CA inclus
Consommation	Faible (non spécifiée précisément)
Témoins lumineux	LNK, ACT, FDX, COL, 100 (vert)
Fixation	Murale (2 vis) ou sur plan de travail (4 patins adhésifs)
Dimensions (approx.)	105 x 70 x 25 mm
Poids (approx.)	150 g (sans alimentation)
Certifications	FCC Classe A, CE
Contenu de l'emballage	Convertisseur, transformateur CA, 4 patins adhésifs, CD-ROM d'installation, carte de garantie
Entretien	Nettoyage avec un chiffon sec et doux. Débrancher avant tout entretien.
Sécurité	Utiliser uniquement le transformateur fourni. Ne pas exposer à l'humidité.
Réparabilité	Pas de pièces réparables par l'utilisateur. Contacter le service après-vente SMC en cas de problème.

FOIRE AUX QUESTIONS - FXST SMC

Comment installer le convertisseur FXST SMC ?

Fixez le convertisseur au mur à l'aide de deux vis ou sur une surface plane en collant les quatre patins adhésifs fournis. Branchez ensuite l'alimentation et les câbles réseau.

Comment changer le mode duplex (half/full) ?

Utilisez le commutateur DIP situé à l'arrière de l'appareil. Positionnez-le sur FDX pour le full-duplex ou HDX pour le half-duplex. Le changement peut se faire sans couper l'alimentation.

Que signifie le témoin LNK ?

Le témoin LNK (Link) s'allume en vert pour indiquer qu'une liaison active est établie avec un périphérique réseau.

Que signifie le témoin ACT ?

Le témoin ACT (Activity) clignote en vert lorsque des données sont transmises sur le réseau.

Que signifie le témoin FDX ?

Le témoin FDX (Full Duplex) s'allume en vert lorsque le mode full-duplex est activé.

Que signifie le témoin COL ?

Le témoin COL (Collision) clignote en vert pour signaler une collision réseau (en mode half-duplex).

Que signifie le témoin 100 ?

Le témoin 100 s'allume en vert lorsque l'appareil fonctionne en mode 100BASE-TX (100 Mbps).

Quelle est la distance maximale supportée avec la fibre optique ?

Avec une fibre multimode, le convertisseur peut fonctionner jusqu'à 2 km.

Le FXST est-il compatible avec les réseaux 10/100 Mbps ?

Oui, il est conforme aux normes IEEE 802.3 (10BASE-T) et IEEE 802.3u (100BASE-TX). La vitesse est automatiquement détectée (le témoin 100 indique le mode 100 Mbps).

Comment enregistrer mon produit SMC ?

Rendez-vous sur www.smc-europe.com/fr pour enregistrer votre produit et bénéficier d'un support technique et des mises à jour.

MODE D'EMPLOI FXST SMC

Convertisseur de média

Guide d'installation

SMC-FXST

English 2-5

Deutsch 6-9

Francais 10-13

Copyright & Notes 14

Contenu de l'emballage

1 convertisseur de support 1 transformateur CA 4 patins adhésifs - CD-ROM contenant le Manuel d'installation - Carte de garantie

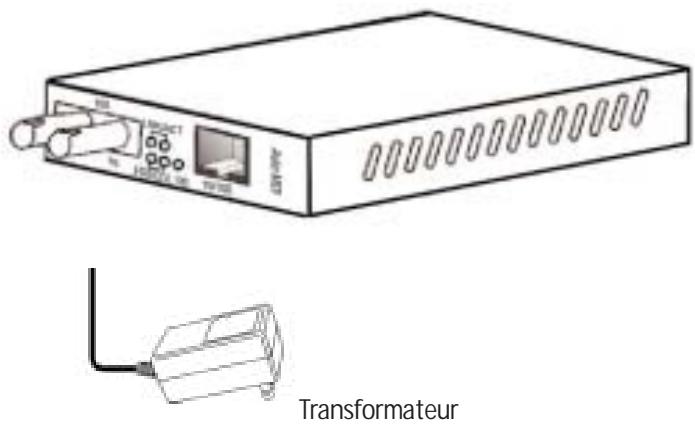

(voir la figure ci-dessous, montrant un convertisseur équipé d'un connecteur ST)

REMARQUE : Rendez-vous sur le site www.smc-europe.com/fr pour enregistrer votre produit. Vous pourrez ainsi bénéficier d'un ensemble de services d'assistance et recevoir des informations sur les mises à jour des produits.

• Conforme aux normes IEEE 802.3, IEEE 802.3u et 10/100BASE-TX
• Auto MDI/MDI-X
• Commutateur DIP pour les modes half-duplex et full-duplex
• Témoins d'état pour un contrôle instantané et aisé du réseau
• Fonctionnement jusqu'à une distance de 2km pour une fibre en multimode
• Alimentation externe
• Conforme aux normes FCC Classe A et CE

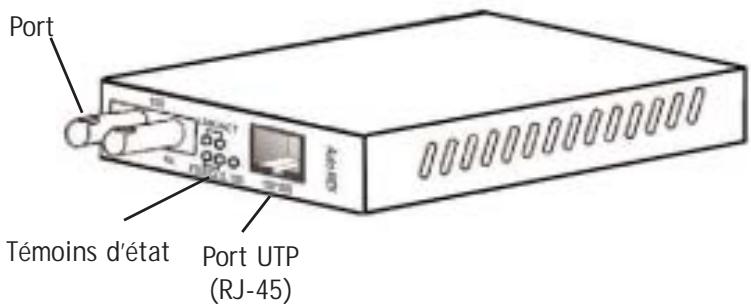

Vue de la façon avant

Vue de la façon arrête

1. Installation

Il existe deux types d'installation :

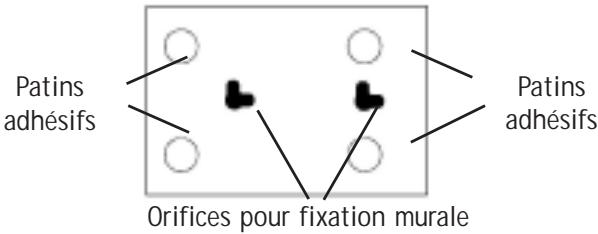

Fixation murale - Fixez le convertisseur à l'aide de deux vis. Fixation à plat - Collez les quatre patins adhésifs comme indiqué dans la figure ci-dessous.

2. Activation des modes half/full-duplex

Basculez le commutateur DIP (situé sur la façade arrière) sur le mode full-duplex ou half-duplex, selon votre convenance.

• FDX - Active le mode Full-Duplex.
• HDX - Active le mode Half-Duplex.

REMARQUE : Vous pouvez changer de mode sans déconnecter ou mettre hors tension l'unité.

3. Mise en marche

Branchez le câble du transformateur sur la prise d'alimentation CA (située sur la façade arrière). Branchez le transformateur sur une source d'alimentation. Le témoin lumineux PWR vert s'allume pour indiquer que l'appareil est sous tension.

Prise d'alimentation CA

1. Fonctions des témoins et liaisons

Témoin	État	Signification
LNK	Allumé	Liaison active
ACT	Clignotant	Transmission de données
FDX	Allumé	Mode Full-Duplex activé
COL	Clignotant	Une collision s'est produit
100	Allumé	L'unité fonctionne en mode 100BASE-TX

Fibre optique (interface ST) UTP (interface RJ-45)
