GLSC - Convertisseur réseau SMC - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Convertisseur de média (Media Converter)
Marque	SMC
Modèle	GLSC
Normes réseau	IEEE 802.3ab 1000BASE-T, IEEE 802.3z 1000BASE-LX
Interface RJ-45	Oui, avec auto MDI/MDI-X et correction automatique de polarité
Interface fibre optique	SC (multimode ou monomode selon variante)
Alimentation	Externe via transformateur CA secteur
Consommation électrique	Faible (non précisée)
Témoins lumineux	PWR (vert), LNK (vert), RCV (vert), FD (vert)
Négociation automatique	Oui, activable/désactivable via commutateur N-Way
Correction de polarité	Automatique sur port RJ-45
Compatibilité	Autres unités Gigabit 1000BASE-T/LX
Conformité	FCC Classe A, CE
Installation	Fixation murale ou à plat (patins adhésifs fournis)
Contenu de l'emballage	Convertisseur, transformateur, 4 patins adhésifs, CD-ROM, carte de garantie
Garantie	Garantie constructeur (carte incluse)
Entretien et nettoyage	Débrancher avant nettoyage ; utiliser un chiffon doux et sec
Sécurité	Utiliser uniquement avec le transformateur fourni ; respecter les normes électriques
Pièces détachées et réparabilité	Aucune pièce réparable par l'utilisateur ; contacter le SAV SMC
Support et notice	Notice complète disponible sur www.smc-europe.com/fr

FOIRE AUX QUESTIONS - GLSC SMC

Comment installer le convertisseur GLSC ?

L'installation peut être réalisée de deux manières : fixation murale à l'aide de deux vis, ou fixation à plat en collant les quatre patins adhésifs fournis. Assurez-vous de choisir un emplacement stable et bien ventilé.

Comment activer ou désactiver la négociation automatique ?

Utilisez le commutateur N-Way situé sur la façade arrière. Positionnez-le sur ON pour activer la négociation automatique (par défaut) ou sur OFF pour la désactiver. Cette fonction nécessite que l'équipement connecté la supporte.

Que signifient les voyants lumineux ?

Le voyant PWR vert indique la mise sous tension. LNK vert indique une liaison active. RCV vert clignote lors de la transmission de données. FD vert indique le mode full-duplex.

Quelle alimentation utiliser avec le GLSC ?

Utilisez exclusivement le transformateur CA fourni dans l'emballage. Branchez-le sur une prise secteur standard. L'utilisation d'un autre adaptateur pourrait endommager l'appareil.

Puis-je utiliser des câbles fibre optique avec ce convertisseur ?

Oui, le GLSC possède une interface SC pour fibre optique. Il prend en charge les normes 1000BASE-LX. Assurez-vous que la fibre est compatible avec votre longueur d'onde (généralement 1310 nm).

Le GLSC est-il compatible avec du matériel 1000BASE-T ?

Oui, il est conforme à la norme IEEE 802.3ab 1000BASE-T pour le port RJ-45. Il fonctionne avec tout équipement Gigabit Ethernet respectant cette norme, avec auto-négociation.

Comment nettoyer le convertisseur ?

Avant tout nettoyage, débranchez l'alimentation. Utilisez un chiffon doux et sec pour essuyer le boîtier. N'utilisez pas de produits chimiques ou de liquides qui pourraient pénétrer dans l'appareil.

Que faire si le voyant PWR ne s'allume pas ?

Vérifiez que le transformateur est correctement branché sur le convertisseur et sur la prise secteur. Testez la prise avec un autre appareil. Si le problème persiste, contactez le service après-vente SMC.

Où puis-je télécharger la notice complète ?

La notice est disponible en téléchargement sur le site notice-facile.com ou sur le site officiel www.smc-europe.com/fr. Un CD-ROM est également fourni dans l'emballage.

Comment enregistrer mon produit SMC ?

Rendez-vous sur www.smc-europe.com/fr et suivez les instructions d'enregistrement. Cela vous permettra de bénéficier d'un support technique et d'informations sur les mises à jour.

MODE D'EMPLOI GLSC SMC

Convertisseur de média

Guide d'installation

SMC-GLSC

English 2-5

Deutsch 6-9

Francais 10-13

Copyright & Notes 14

Contenu de l'emballage

L'emballage doit contenir les éléments suivants :

1 convertisseur de média 1 transformateur CA - 4 patins adhésifs - CD-ROM contenant le manuel d'installation - carte de garantie

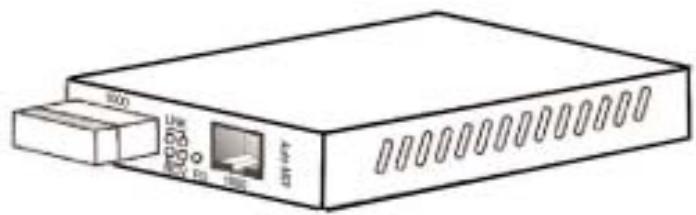

(voir la figure ci-dessous montrant un convertisseur équipé d'un connecteur SC)

Transformateur

REMARQUE : Rendez-vous sur le site www.smc-europe.com/fr pour enregistrer votre produit. Vous pourrez ainsi bénéficier d'un ensemble de services d'assistance et recevoir des informations sur les mises à jour des produits.

• Conforme aux normes IEEE 802.3ab 1000BASE-T et IEEE 802.3z 1000BASE-LX
• Support de la configuration MDI/MDI-X automatique pour le port RJ-45
• Correction automatique de polarité pour le port RJ-45
• Faible consommation électrique
• Témoins d'état pour un contrôle instantané et aisé du réseau
• Compatible avec d'autres unités Gigabit 1000BASE-T/LX
• Interface pour fibre SC
• Alimentation externe
• Conforme aux normes FCC Classe A et CE

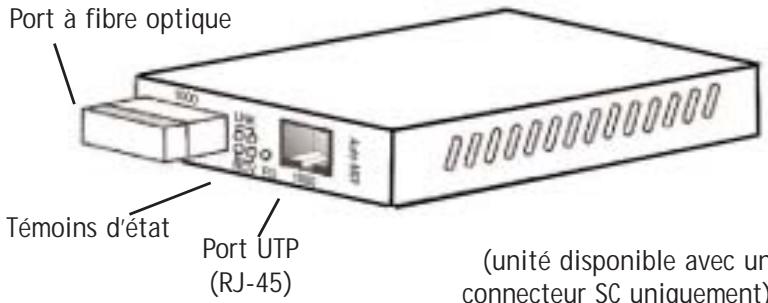

Présentation générale

Vue de la façade avant

Vue de la façade arrêté

1. Installation

Il existe deux types d'installation :

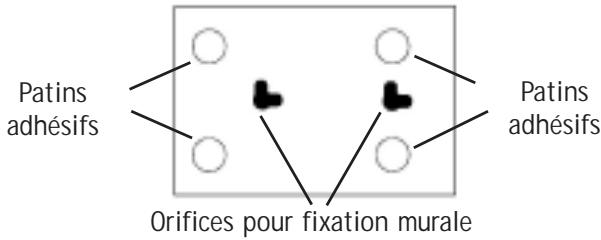

Fixation murale - Fixez le convertisseur à l'aide de deux vis. Fixation à plat - Collez les quatre patins adhésifs comme indiqué dans la figure ci-dessous.

2. Positionnement du commutateur n-way

Servez-vous du commutateur N-Way (situé sur la façade arrière) pour activer ou désactiver la fonction de négociation automatique.

• ON - Active la fonction de négociation automatique.
• OFF - Désactive la fonction de négociation automatique.

REMARQUE: La fonction de négociation automatique ne peut être activée que si l'unité connectée supporte cette fonction.

Vue du commutateur sur la façade arrêté

3. Mise en marche

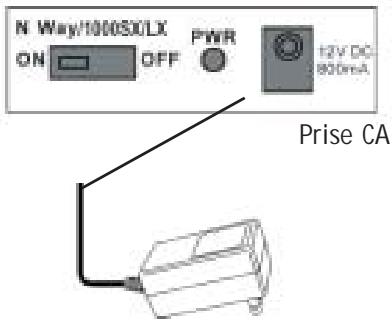

Branchez le câble du transformateur sur la prise d'alimentation CA (située sur la façade arrière). Branchez le transformateur sur une source d'alimentation. Le témoin lumineux PWR vert s'allume pour indiquer que l'appareil est sous tension.

1. Fonctions des témoins et liaisons

Témoin	État	Signification
LNK	Allumé	Liaison active
RCV	Allumé	Transmission de données
FD	Allumé	Mode Full-Duplex activé

Fibre optique (interface SC) UTP (interface RJ-45)
