Type de produit	Routeur réseau QoS
Marque	SMC
Modèle	BR24Q
Dimensions (approx.)	180 x 130 x 35 mm
Poids (approx.)	250 g
Alimentation	Bloc secteur 3,3 V / 2,5 A
Ports WAN	2 ports RJ-45 10/100 Mbps à négociation automatique
Ports LAN	4 ports RJ-45 10/100 Mbps à négociation automatique
Voyants	DIAG (système), Q (QoS), LAN 1-4 (liaison/activité)
Boutons	Reset (réinitialisation), QoS
Configuration initiale	Assistant EZ Installation (Windows) ou interface Web (192.168.2.1)
Paramètres par défaut	Adresse IP : 192.168.2.1, Identifiant : smcadmin, Mot de passe : smcadmin
Systèmes d'exploitation supportés	Windows 9x/Me/2000/XP, Mac OS 8.X+, Linux/Unix
Contenu de l'emballage	Routeur, CD-ROM, guide d'installation rapide, câble Ethernet, bloc secteur
Sécurité	Mot de passe par défaut, pare-feu intégré
Entretien et nettoyage	Nettoyer avec un chiffon sec, éviter les liquides. Débrancher avant nettoyage.
Pièces détachées et réparabilité	Aucune pièce réparable par l'utilisateur. Contacter le support technique SMC.
Informations générales	Garantie extensible via enregistrement sur www.smc.com

FOIRE AUX QUESTIONS - BR24Q SMC

Comment configurer le routeur SMC BR24Q ?

Connectez votre modem au port WAN 1 et votre PC au port LAN 1. Branchez l'alimentation. Insérez le CD-ROM et lancez l'EZ Installation Wizard (Windows) ou accédez à l'interface Web à l'adresse 192.168.2.1 avec l'identifiant et mot de passe smcadmin.

Quels sont les paramètres d'usine par défaut ?

Adresse IP du routeur : 192.168.2.1, nom d'utilisateur : smcadmin, mot de passe : smcadmin.

Que faire si j'ai oublié le mot de passe ?

Appuyez sur le bouton Reset à l'arrière pendant 10 secondes pour restaurer les paramètres d'usine. Attention, toutes les modifications seront perdues.

Puis-je utiliser le routeur avec un système d'exploitation autre que Windows ?

Oui. Le routeur supporte Mac OS 8.X ou ultérieur et Linux/Unix via l'interface Web. L'assistant EZ Installation n'est compatible qu'avec Windows.

Comment savoir si le routeur est correctement alimenté ?

Le voyant DIAG doit être vert allumé. S'il est orange, le système n'est pas prêt. S'il est éteint, vérifiez l'alimentation.

Que signifient les voyants sur la face avant ?

DIAG : vert = sous tension, orange = système non prêt. Q : vert = QoS activé. LAN 1-4 : vert fixe = liaison, vert clignotant = activité.

Puis-je connecter deux lignes Internet (câble et DSL) ?

Oui, le routeur dispose de 2 ports WAN. Connectez une ligne au port WAN 1 et l'autre au port WAN 2 pour une redondance ou un équilibrage de charge.

Comment réinitialiser le routeur aux paramètres d'usine ?

Maintenez le bouton Reset enfoncé pendant au moins 10 secondes. Relâchez-le, le routeur redémarrera avec les paramètres par défaut.

Le routeur prend-il en charge la qualité de service (QoS) ?

Oui. Le modèle BR24Q intègre la fonction QoS (Quality of Service) pour prioriser le trafic réseau (voix, vidéo, etc.). Utilisez le bouton QoS ou l'interface web pour le configurer.

Où trouver de l'aide technique en Europe ?

Consultez le site www.smc.com pour les coordonnées par pays. Vous pouvez également contacter le support par téléphone ou email depuis cette page.

MODE D'EMPLOI BR24Q SMC

Contenu de l'emballage

Après avoir défait l'emballage du routeur SMCBR24Q, vérifie le contenu du coffret dans lequel vous devez voir :

1 routeur quatre ports SMCBR24Q. - Un CD-ROM avec l'assistant EZ Installation Wizard et la documentation. - Un guide d'installation rapide. - Un câble Ethernet. - Un bloc d'alimentation 3,3 V/2,5 A.

Si l'un de ces éléments est absent ou endommagé, contactez immédiatement votre revendeur. Si possible, conservez le carton et les emballages d'origine dans le cas d'un éventuel retard du produit.

Pour enregistrer ce produit et étendre sa garantie, visitez le site Web de SMC: www.smc.com.

Configuration requise

Pour installer et connecter le SMCBR24Q, vous devez disposer des éléments suivants :

• Un PC fonctionnant sous Windows 9x/Me/2000/XP, MAC OS 8.X ou version ultérieure ou Linux/Unix.
• Chaque ordinateur doit disposer d'une carte réseau filaire correctement installée.
• Internet Explorer/Netscape Navigator 5.0 ou version ultérieure.
• Un modem Câble/DSL externe. Un lecteur de CD-ROM.

Remarque : Un lecteur de CD-ROM n'est nécessaire que si vous souhaitez utiliser l'application EZ Installation pour configurer votre routeur. L'opération peut être effectuée manuellement via l'interface Web.

CONTACTS ASSISTANCE TECHNIQUE INTERNET

U. S. A. et Canada: (24 h/24, 7 jours sur 7) (800) SMC-4-YOU. Tél: [phone] Télécopie: [phone] Europe: SUPPORT/TÉLÉCHARGEMENTS. Vous trouverez les coordonnées de vos interlocuteurs par pays sur www. smc. com. SUPPORT/TÉLÉCHARGEMENTS. Site Web :

http://www.smc.com

Référence produit : SMCBR24Q

Description du matériel

Le routeur SMCBR24Q est équipé des éléments suivants :

• 2 connexions WAN RJ-45 10/100Mbps à négociation automatique.
• 4 connexions LAN (réseau local) RJ-45 10/100Mbps à négociation automatique. Un bloc d'alimentation C.C 3,3 V/2,5 A. 1 bouton [Reset] (Réinitialiser). 1 bouton [QoS] (Priorité de service).

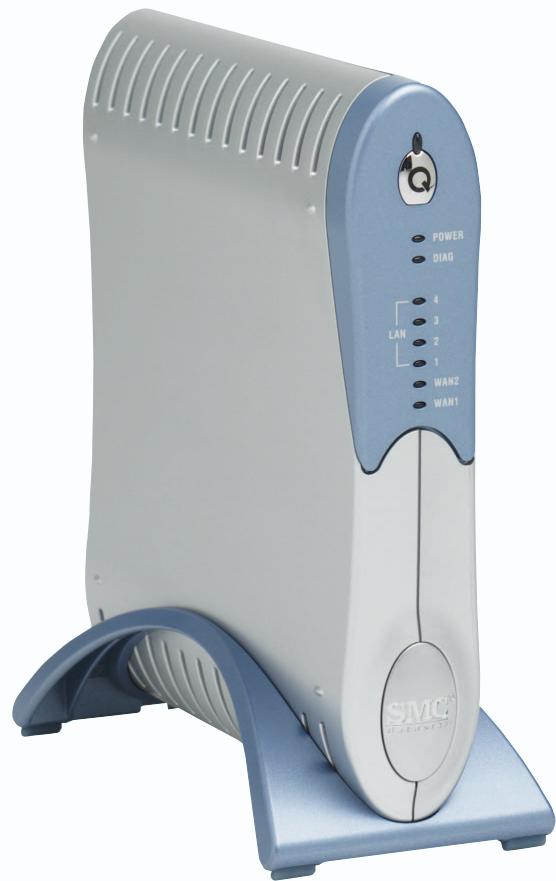

Face avant

Témoins :

Vert allumé : sous tension.

[DIAG]

Orange allumé : Système non prêt.

Orange éteint : Système prêt.

• Bouton [Q]

Vert allumé : Marche.

Vert allumé : Liaison Ethernet.

Vert clignotant : Activité.

• Ports LAN [1], [2], [3] et [4]

Vert allumé : Liaison Ethernet.

Vert clignotant : Activité.

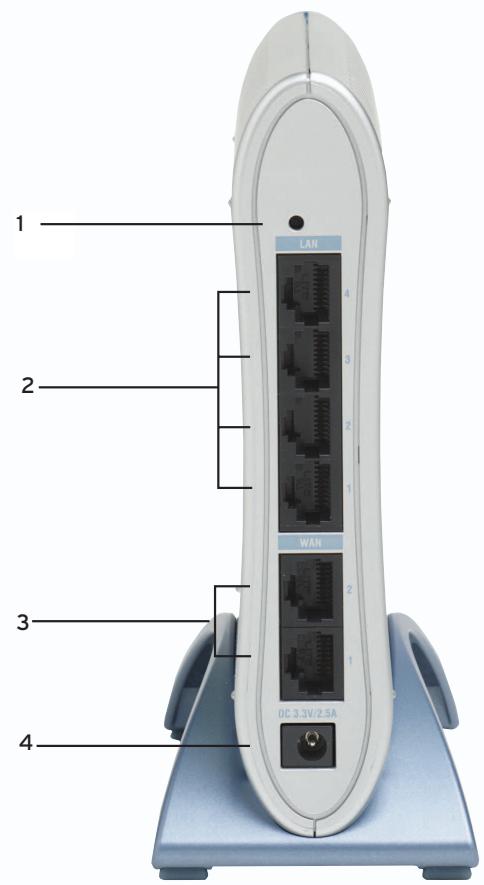

Face arrière

1. Bouton [Reset] (Réinitialiser) - Vous pouvez redémarrer l'appareil en appuyant sur le bouton [Reset] et en le relâchant immédiatement. Si, pour une raison quelconque, vous nevez restaurer les paramètres par défaut de l'appareil et que vous ne pouvez plus accéder à l'interface utilisateur (par exemple, si vous avez modifié ou oublié le mot de passe), appuyez sur le bouton [Reset] pendant 10 secondes. Notez que les modifications apportées à la configuration ne seront pas conservées si vous rétablissez les paramètres par défaut du routeur.
2. Ports LAN [1], [2], [3] et [4] - Il y a quatre ports LAN Ethernet pour la connexion aux ordinateurs, aux imprimantes réseau ou autres périphériques. Un témoin LAN sur la face avant est associé à un port sur la face arrière. Le port [1] est associé au témoin LAN [1] et le port [2] au témoin LAN [2], etc. Si un périphérique n'est pas connecté par un câble Ethernet approprié, le témoin associé ne s'allume pas.
3. Ports WAN ([1] et [2]) - 2 ports WAN Ethernet permettent de relier un cable ou une ligne DSL. Un WAN sur la face avant est associé à un port sur la face arrière. Le port WAN [1] est associé au WAN [1] et le port WAN [2] au W émoin associé ne s'allume pas.
4. Alimentation - Connectez à cette prise le cordon d'alimentation 3,3 V / 2,5 A fourni.

Routeur barricade™ qos 4 ports LAN et 2 ports WAN

Guide d'installation rapide

Installation du matériel

Félicitations pour votre achat du routeur QoS SMCBR24Q. Ce guide d'installation rapide vous guide à travers une procédure simple pour l'installation de votre nouveau routeur en ligne. Pour obtenir plus d'informations et prendre connaissance des paramétrages avancés, reportez-vous au Manuel d'utilisation présent sur le CD-ROM.

Avant de pouvoir utiliser le CD-ROM avec l'application EZ Installation, vous devez connecter le routeur SMCBR24Q au modem Cable/DSL via le port WAN 1. Vous devez connecter au moins un ordinateur à l'un des ports LAN pour configurer le routeur. Pour configurer votre réseau initial, procédez comme illustré ci-dessous :

Configuration actuelle

Débranchez le câble Ethernet du modem existant de l'arrière de votre ordinateur.

Configuration Barricade 2 Raccorde ce même connecteur de câble Ethernet au port WAN 1 du routeur. Si vous disposez d'un autre câble ou d'une ligne DSL vous pouvez faire la connexion avec le port WAN 2. Si vous ne disposez que d'une seule ligne, connectez-la au port WAN 1 par défaut.

Connectez une extrémité du câble Ethernet présent dans le coffret au port LAN 1 et l'autre extrémité au port Ethernet à l'arrière de votre ordinateur.

Enfin, après avoir connecté à la fois votre modem et votre ordinateur au routeur, vous pouvez raccorder le cordon d'alimentation à une prise électrique.

Cd-Rom d'installation

Lorsque vous avez terminé la configuration réseau décrite à la section précédente, introduisez dans votre lecteur le CD-ROM SMC contenant l'assistant EZ Installation Wizard et la documentation.

Pour la configuration initiale, il est recommandé d'utiliser l'assistant d'installation sur l'ordinateur relié à l'origine à votre connexion Internet à haut débit.

Remarque: Le CD-ROM contenant l'application EZ Installation fonctionne uniquement sous Windows. Si vous utilisez un autre système d'exploitation, configurer le routeur SMCBR24Q au moyen de l'interface Web. Pour plus d'informations, consultez le Manuel d'utilisation. Le programme d'exécution automatique affiche le contenu du CD-ROM. S'il ne démarre pas automatiquement, parcourez le contenu du CD-ROM et double-cliquez sur l'icone du routeur.

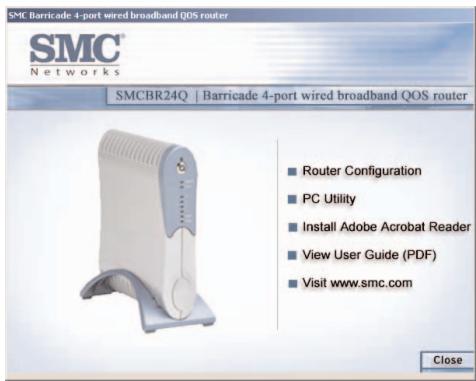

Utilisation du cd-rom d'installation

Pour installer votre nouveau routeur SMCBR24Q, cliquez sur le lien [Router Configuration] (Configuration du routeur) et, lorsque vous y êtes invité, tapez smcadmin comme nom d'utilisateur et smcadmin comme mot de passe.

System Summary

Basic Setup

Cliquez sur le lien [Basic Setup] (Configuration de base) sur la gauche, puis sur le bouton [Wizard] (Assistant) situé en haut et au centre de la page.

Remarque: Le CD-ROM inclut également le manuel de l'utilitaire pour les PC.

Utilisateurs de macintosh / linux!

Si vous configurez ce routeur dans un environnement réseau non Windows, reportez-vous au Manuel d'utilisation dans le dossier du manuel sur le CD-ROM. L'assistant EZ Installation Wizard n'est pas compatible avec Mac OS ou Linux.

Administration par interface web du routeur SMCBR24Q :

Pour accéder aux outils d'administration par interface Web, utilisez un navigateur Web compatible java et saisissez l'adresse http://192.168.2.1 dans la barre d'adresse de votre navigateur Web.

S'il vous est impossible d'accéder à l'utilitaire d'administration par interface Web, reportez-vous au Manuel d'utilisation pour vérifier si votre navigateur Web est configuré correctement.

Paramètres par défaut:

[Router IP Address] (Adresse IP du réseau) : 192.168.2.1 [RouterUsername] (Nom d'utilisateur du réseau) : smcadmin [Router Password] (Mot de passe du réseau) : smcadmin

Les informations fournies par SMC Networks, Inc. (SMC) sont réputées être précises et fiables. La société SMC décline toutefois toute responsabilité quant à leur utilisation, et aux éventuelles contrefaçons de brevets et d'autres droits de tierces parties qui pourraient en résulter.

Le présentandum ne constitue en aucun cas une concession de licence pour les technologies brevetées détenues ou exploitées par SMC. SMC se réserve le droit de modifier ces informations à tout moment sans préavis.

SMC Networks, Inc.

38 Tesla

Irvine, CA 92618

Copyright © SMC Networks, Inc., 2005. Tous droits réservés.

SMC est une marque déposée et Barricade™ est une marque de SMC Networks, Inc.

Les autres noms de produits et de sociétés mentionnés dans ce document sont des marques, déposées ou non, de leurs propriétaires respectifs.
