MODE D'EMPLOI BR14UP SMC

Contenu de l'emballage

Après avoir défait l'emballage du routeur SMCBR14UP, vérifie le contenu du coffret dans lequel vous devez voir :

• Un routeur Barricade™ haut débit 4 ports (SMCBR14UP).
• Un CD-ROM avec l'assistant EZ Installation Wizard et la documentation. Un Guide d'installation rapide. Un câble Ethernet. Un bloc d'alimentation.

Si l'un de ces éléments est absent ou endommagé, contactez immédiatement votre revendeur. Si possible, conservez le carton et les emballages d'origine dans le cas d'un éventuel retard du produit.

Pour enregistrer ce produit et étendre sa garantie, visitez le site Web de SMC: www.smc.com

Configuration requise

Pour installer et connecter le routeur SMCBR14UP, vous devez disposer des éléments suivants :

• Un PC fonctionnant sous Windows 9x/Me/2000/XP, MAC OS 8. X ou version ultérieure ou Linux/Unix.
• Chaque ordinateur doit disposer d'une carte réseau filaire correctement installée.
• Internet Explorer/Netscape Navigator 5.0 ou version ultérieure.
• Un modem Cable/xDSL, RNIS ou distant externe. Un lecteur de CD-ROM.

Remarque : Un lecteur de CD-ROM n'est nécessaire que si vous souhaitez utiliser l'application EZ 3-Click Installation Wizard pour configurer votre routeur Barricade™. L'opération peut être effectuée manuellement via l'interface Web.

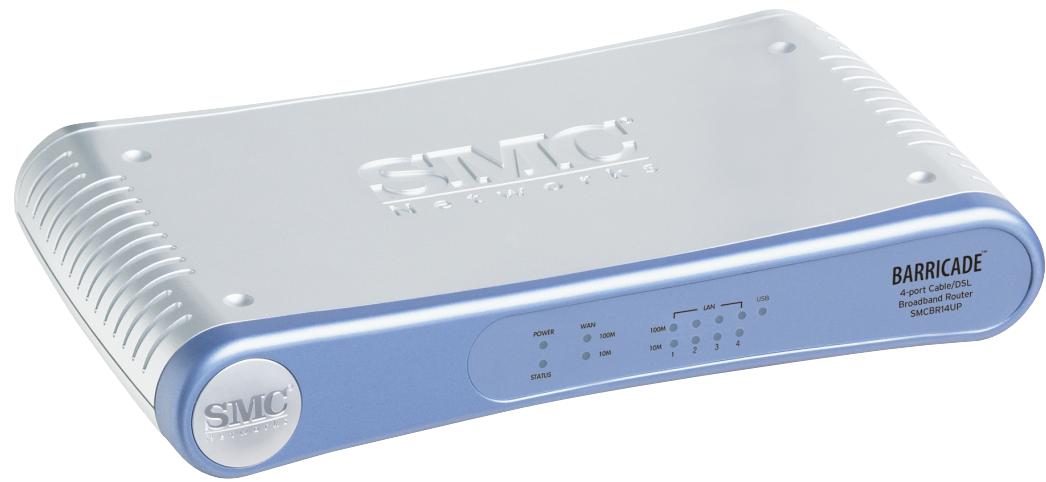

Description du matériel

Le routeur Barricade™ haut débit 4 ports est équipé de :

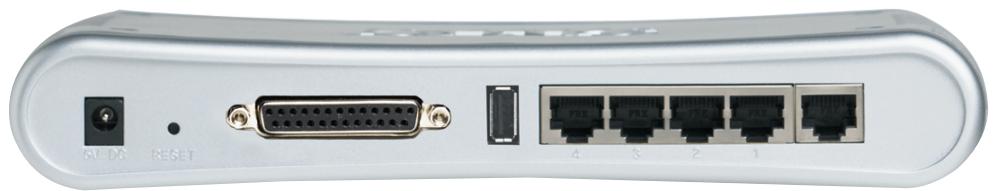

1 connexion WAN RJ-45 10/100Mbps à négociation automatique. 4 connexions LAN RJ-45 10/100Mbps à négociation automatique. 1 branchement pour l'alimentation. 1 bouton [Reset] (Réinitialiser) 1 port USB de serveur d'impression. 1 port parallèle de serveur d'impression.

Témoins du panneau avant :

Libellé	Couleur	Activité
Power (Alimentation)	Vert	Un témoin allumé en continu signifie que l'appareil est sous tension. Un témoin éteint signifie que l'appareil est hors tension.
Status (État)	Orange	Un témoin allumé en continu indique que l'appareil est en cours de démarrage ou de mise à niveau logicielle. Un témoin clignotant signifie que l'appareil fonctionne correctement.
WAN (100M)	Vert	Un témoin allumé en continu signifie qu'une connexion LAN a été détectée à 100Mbps. Un témoin clignotant signifie que des données sont transmises via la connexion WAN. Un témoin éteint signifie qu'aucune connexion WAN n'a été détectée ou qu'elle a été détectée à 10Mbps.
WAN (10M)	Orange	Un témoin allumé en continu signifie qu'une connexion LAN a été détectée. Un témoin clignotant signifie que des données sont transmises via la connexion WAN. Un témoin éteint signifie qu'aucune connexion WAN n'a été détectée ou qu'elle a été détectée à 100Mbps.
LAN (100M)	Vert	Un témoin allumé en continu signifie qu'une connexion LAN est détectée à 100Mbps. Un témoin clignotant signifie que des données sont transmises via la connexion WAN. Un témoin éteint signifie qu'aucune connexion LAN n'a été détectée ou qu'elle a été détectée à 10Mbps.
LAN (10M)	Orange	Un témoin allumé en continu signifie qu'une connexion LAN est détectée à 10Mbps. Un témoin clignotant signifie que des données sont transmises via la connexion WAN. Un témoin éteint signifie qu'aucune connexion LAN n'a été détectée ou qu'elle a été détectée à 100Mbps.

Haut débit 4 ports

Guide d'installation rapide

SMCBR14UP

SMC

Networks

Installation du matériel

Félicitations pour votre achat du routeur BarricadeTM haut débit 4 ports (SMCBR14UP). Ce Guide d'installation rapide vous guidera au travers d'une procédure simple pour mettre en ligne votre nouveau routeur BarricadeTM en 3 clics de souris. Pour obtenir plus d'informations et prendre connaissance des paramétrages avancés, reportez-vous au manuel présent sur le CD-ROM.

Pour pouvoir utiliser l'assistant EZ 3-Click Installation Wizard, vous devez connecter votre nouveau routeur Barricade™ à votre modem haut débit et à au moins un ordinateur. Pour configurer votre réseau initial, procédez comme suit :

Configuration actuelle

Débranche le câble Ethernet de votre modem haut début de l'arrière de votre ordinateur.

Configuration Barricade™

Connectez une extrémité du câble Ethernet présent dans le coffret à la prise LAN Port-1 du routeur Barricade™ et l'autre extrémité au port Ethernet de votre ordinateur.

Enfin, après avoir connecté à la fois le modem haut débit et votre ordinateur au routeur, vous pouvez raccorder le cordon d'alimentation du routeur Barricade™ à une prise électrique disponible.

Cd-rom avec l'assistant d'installation

Lorsque vous avez terminé la configuration réseau décrite à l'étape 1, introduisez le CD-ROM SMC contenant l'assistant EZ Installation Wizard et la documentation dans votre lecteur de CD-ROM.

Pour la configuration initiale, il est recommandé d'utiliser l'assistant EZ 3-Click Installation Wizard sur l'ordinateur relié à l'origine à votre connexion Internet à haut débit.

Remarque: L'assistant EZ 3-Click Installation Wizard fonctionne uniquement sous Windows. Si vous utilisez un autre système d'exploitation, configurez le routeur Barricade™ au moyen de l'interface Web.

Installation de l'assistant EZ 3-Click

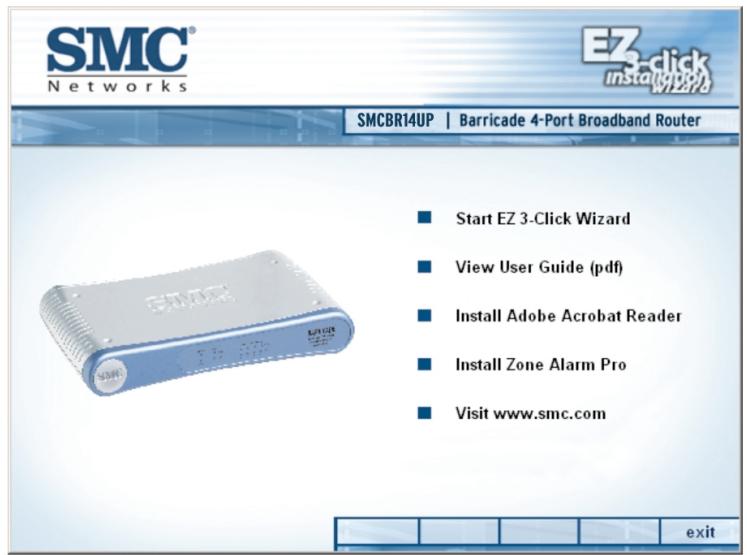

L'assistant EZ 3-Click Installation Wizard s'exécute automatiquement et affiche l'écran représenté ci-dessous. S'il ne démarre pas automatiquement, parcourez le contenu du CD-ROM et double-cliquez sur l'icône du routeur.

Pour commencer l'installation de votre nouveau routeur BarricadeTM, cliquez sur le bouton [Start EZ 3-Click Wizard] (Démarrer l'assistant EZ 3-Click).

Utilisateurs de macintosh / linux!

Si vous configurez ce routeur dans un environnement réseau non Windows, reportez-vous au manuel présent sur le CD-ROM. L'assistant EZ 3-Click Installation Wizard n'est pas compatible avec Mac OS ou Linux.

Administration du routeur barricade™ par interface web :

Pour accéder aux outils d'administration par interface Web, utilisez un navigateur Web compatible java et saisissez l'adresse http://192.168.2.1 dans la barre d'adresse de votre navigateur Web.

http://192.168.2.1

S'il vous est impossible d'accéder aux pages d'administration par interface Web, reportez-vous au manuel pour vérifier si votre navigateur Web est configuré correctement.

Paramètres par défaut

Adresse IP du routeur: 192.168.2.1

Mot de passe par défaut: smcadmin
