7901BRA2 - Modem/Routeur SMC - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Modem/Routeur ADSL
Marque	SMC
Modèle	7901BRA2 (Barricade)
Dimensions (L x l x H)	Environ 180 x 120 x 35 mm
Poids	Environ 300 g
Alimentation requise	12 V CC, 1 A
Interfaces	1 port ADSL, 1 port LAN 10/100 Mbps, 1 port téléphone (via filtre)
Adresse IP par défaut	192.168.2.1
Mot de passe par défaut	smcadmin
Fonctions principales	Connexion ADSL, routage Internet, pare-feu, serveur DHCP, NAT
Configuration	Via navigateur Web, assistant d'installation (Setup Wizard)
Technologie ADSL	Compatibilité ADSL/ADSL2+ jusqu'à 24 Mbps
Sécurité	Pare-feu SPI, filtrage MAC, chiffrement WEP/WPA (Wi-Fi optionnel)
Entretien et nettoyage	Débrancher avant nettoyage, utiliser un chiffon sec, éviter l'humidité
Pièces détachées et réparabilité	Alimentation externe remplaçable, pas de pièces réparables par l'utilisateur
Informations générales	Site web : www.smc.com, support téléchargements
Garantie	Consulter le revendeur ou le site SMC

FOIRE AUX QUESTIONS - 7901BRA2 SMC

Comment réinitialiser le modem routeur SMC 7901BRA2 aux paramètres d'usine ?

Pour réinitialiser, maintenez enfoncé le bouton Reset à l'arrière de l'appareil pendant environ 10 secondes avec un trombone. Les voyants clignoteront et l'appareil redémarrera. Les paramètres par défaut seront restaurés : adresse IP 192.168.2.1 et mot de passe smcadmin.

Quel est le mot de passe par défaut du SMC 7901BRA2 ?

Le mot de passe par défaut est smcadmin (en minuscules). Saisissez-le sur la page de connexion à l'adresse http://192.168.2.1.

Comment configurer mon ordinateur pour accéder au routeur ?

Configurez votre carte réseau pour obtenir une adresse IP automatiquement (DHCP). Connectez-vous en RJ45 au port LAN du routeur. Ouvrez un navigateur et tapez http://192.168.2.1. Connectez-vous avec le mot de passe par défaut.

Le voyant ADSL ne s'allume pas, que faire ?

Vérifiez les branchements : le filtre ADSL doit être connecté sur la ligne téléphonique, puis le port ADSL du routeur sur le filtre. Assurez-vous que le service ADSL est actif chez votre opérateur. Si le problème persiste, contactez votre FAI.

Comment changer le mot de passe d'administration du routeur ?

Connectez-vous à l'interface web du routeur (192.168.2.1). Allez dans « Administration » ou « Configuration système ». Saisissez un nouveau mot de passe et confirmez. Enregistrez les paramètres.

Puis-je utiliser le routeur sans filtre ADSL ?

Non, un filtre ADSL est indispensable pour séparer les fréquences voix et données. Connectez le filtre sur la prise téléphonique, le téléphone sur le port « Phone » du filtre et le routeur sur le port « ADSL ».

Comment mettre à jour le firmware du SMC 7901BRA2 ?

Téléchargez le dernier firmware sur le site www.smc.com, rubrique Support/Téléchargements. Connectez-vous à l'interface du routeur, allez dans « Outils » ou « Mise à jour firmware », sélectionnez le fichier et cliquez sur Mettre à jour. Ne coupez pas l'alimentation pendant l'opération.

Que faire si j'ai oublié mon mot de passe ?

Effectuez une réinitialisation d'usine (bouton Reset maintenu 10 secondes). Tous les paramètres seront perdus, y compris le mot de passe qui redeviendra smcadmin. Vous devrez reconfigurer le routeur.

Comment sécuriser mon réseau Wi-Fi (si disponible) ?

Le SMC 7901BRA2 peut intégrer un point d'accès Wi-Fi. Connectez-vous à l'interface, allez dans « Sans fil » ou « Wireless ». Activez le chiffrement WPA2-PSK, saisissez une clé de sécurité forte (au moins 8 caractères). Désactivez le WPS si possible et filtrez les adresses MAC.

Quelle est l'adresse IP par défaut et comment y accéder ?

L'adresse IP par défaut est 192.168.2.1. Assurez-vous que votre ordinateur est sur le même réseau (ex : 192.168.2.x). Tapez cette adresse dans la barre d'adresse de votre navigateur. La page d'accueil vous demandera un mot de passe (smcadmin).

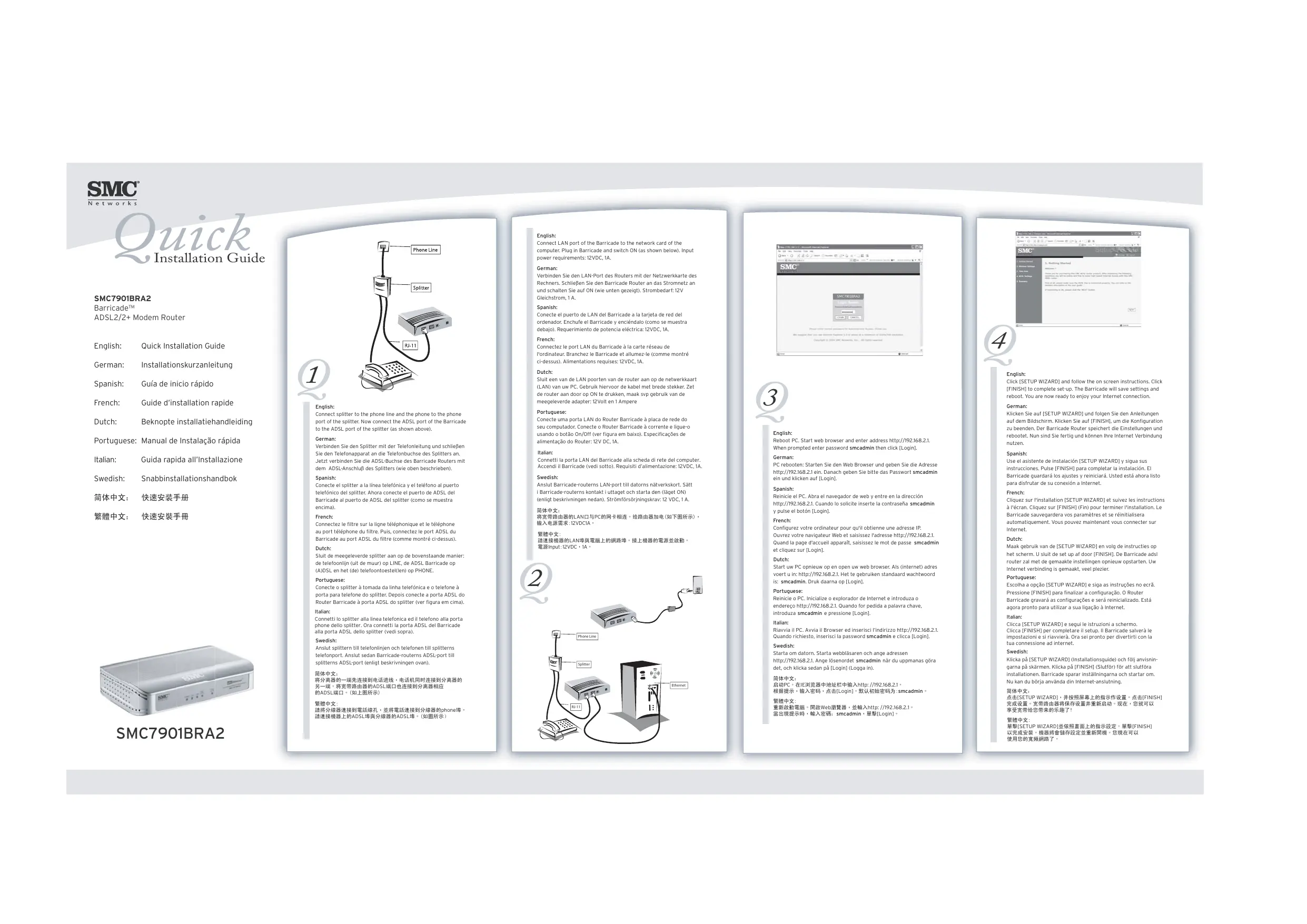

MODE D'EMPLOI 7901BRA2 SMC

Connectez le filtre sur la ligne téléphonique et le téléphone au port téléphone du filtre. Puis, connectez le port ADSL du Barricade au port ADSL du filtre (comme montré ci-dessus).

Connectez le port LAN du Barricade à la carte réseau de l'ordinateur. Branchez le Barricade et allumez-le (comme montré ci-dessus). Alimentations requises : 12 V DC, 1 A.

Configurez votre ordinateur pour qu'il obtienne une adresse IP. Ouvrez votre navigateur Web et saisissez l'adresse http://192.168.2.1. Quand la page d'accueil apparaît, saisissez le mot de passe smcadmin et cliquez sur [Login].

Cliquez sur l'installation (SETUP WIZARD) et suivez les instructions à l'écran. Cliquez sur [FINISH] pour terminer l'installation. Le Barricade sauvegardera vos paramètres et se réinitialisera automatiquement. Vous pouvez maintenant vous connecter sur Internet.

Vous trouverez les coordonnées de vos

interlocuteurs par pays sur

http://www.smc.com

Mises à jour des drivers :

Rendez-vous sur

http://www.smc.com, rubrique

SUPPORT/TÉLÉCHARGEMENTS

Site Web :

Référence produit : SMC7901BRA2

Les informations fournies par SMC Networks, Inc. (SMC) sont réputées être précises et fiables. La société SMC décline toutefois toute responsabilité quant à leur utilisation, et aux éventuelles contrefaçons de brevets et d'autres droits de tierces parties qui pourrait en résulter. Le présent document ne constitue en aucun cas une concession de licence pour les technologies brevetées détenues ou exploitées par SMC. SMC se réserve le droit de modifier ces informations à tout moment sans préavis.

Copyright © SMC Networks, Inc., 2006. Tous droits réservés. SMC est une marque déposée et EZ Connect™ et Barricade™ sont des marques de SMC Networks, Inc. Les autres noms de produits et de sociétés mentionnés dans ce document sont des marques, déposées ou non, de leurs propriétaires respectifs.
