GS501 - Modem/Routeur SMC - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Commutateur (switch) Ethernet 5 ports Gigabit
Marque	SMC Networks
Modèle	GS501 (SMCGS501)
Référence produit	SMCGS501 / SMCGS801
Alimentation	Adaptateur secteur 5V CC, 1A (inclus)
Nombre de ports	5 ports Ethernet Gigabit (10/100/1000 Mbps)
Vitesse de transfert	Jusqu'à 1000 Mbps par port
Technologie de commutation	Store-and-forward, non bloquant
Normes réseau	IEEE 802.3, 802.3u, 802.3ab, 802.3x
Indicateurs LED	Alimentation, liaison/activité par port
Dimensions (approx.)	Environ 20 x 12 x 4 cm (estimation)
Poids	Environ 300 g (estimation)
Température de fonctionnement	0°C à 40°C
Humidité de fonctionnement	10% à 90% sans condensation
Installation	Plug-and-play, aucun logiciel nécessaire
Contenu de la boîte	Switch GS501, adaptateur secteur, guide d'installation rapide, pieds adhésifs
Informations de garantie	Garantie limitée, contacter SMC Networks
Support et téléchargements	www.smc.com → Support → Downloads

FOIRE AUX QUESTIONS - GS501 SMC

Comment installer le switch SMC GS501 ?

Déballez le switch et fixez les pieds adhésifs. Placez-le sur une surface plane. Branchez l'adaptateur secteur (5V/1A) et connectez vos appareils avec des câbles Ethernet. Le voyant d'alimentation doit s'allumer.

Que faire si le voyant d'alimentation ne s'allume pas ?

Vérifiez que l'adaptateur secteur est correctement branché et que la prise fonctionne. Assurez-vous d'utiliser l'adaptateur fourni (5V/1A). Si le problème persiste, contactez le support SMC.

Comment savoir si un périphérique est connecté correctement ?

Le voyant LED correspondant au port doit s'allumer (vert fixe pour liaison, clignotant pour activité). Si aucun voyant ne s'allume, vérifiez le câble Ethernet et le périphérique.

Le switch GS501 supporte-t-il le Gigabit Ethernet ?

Oui, chaque port est compatible 10/100/1000 Mbps (Gigabit). Pour des performances optimales, utilisez des câbles Cat5e ou supérieur.

Où télécharger les pilotes ou mises à jour du GS501 ?

Rendez-vous sur www.smc.com → Support → Downloads. Recherchez le modèle SMCGS501. Aucun pilote n'est nécessaire pour un fonctionnement de base, mais des mises à jour de firmware peuvent être disponibles.

Puis-je utiliser ce switch avec une box internet ?

Oui, le GS501 peut être connecté à n'importe quel routeur ou box via un câble Ethernet. Il agit comme un répartiteur pour ajouter plus de ports réseau.

Comment nettoyer le switch ?

Débranchez l'alimentation avant de nettoyer. Utilisez un chiffon doux et sec. N'utilisez pas de produits chimiques ou de liquides.

Quelle est la consommation électrique du GS501 ?

L'adaptateur fourni est de 5V/1A, soit une consommation maximale de 5 watts. En utilisation normale, elle est inférieure.

Le switch est-il compatible avec les câbles croisés ?

Oui, tous les ports intègrent la fonction Auto MDI/MDIX, donc vous pouvez utiliser des câbles droits ou croisés indifféremment.

Où trouver les coordonnées du support technique SMC ?

Consultez www.smc.com pour les contacts par pays ou envoyez un email à [e-mail] (pour l'Amérique du Sud).

MODE D'EMPLOI GS501 SMC

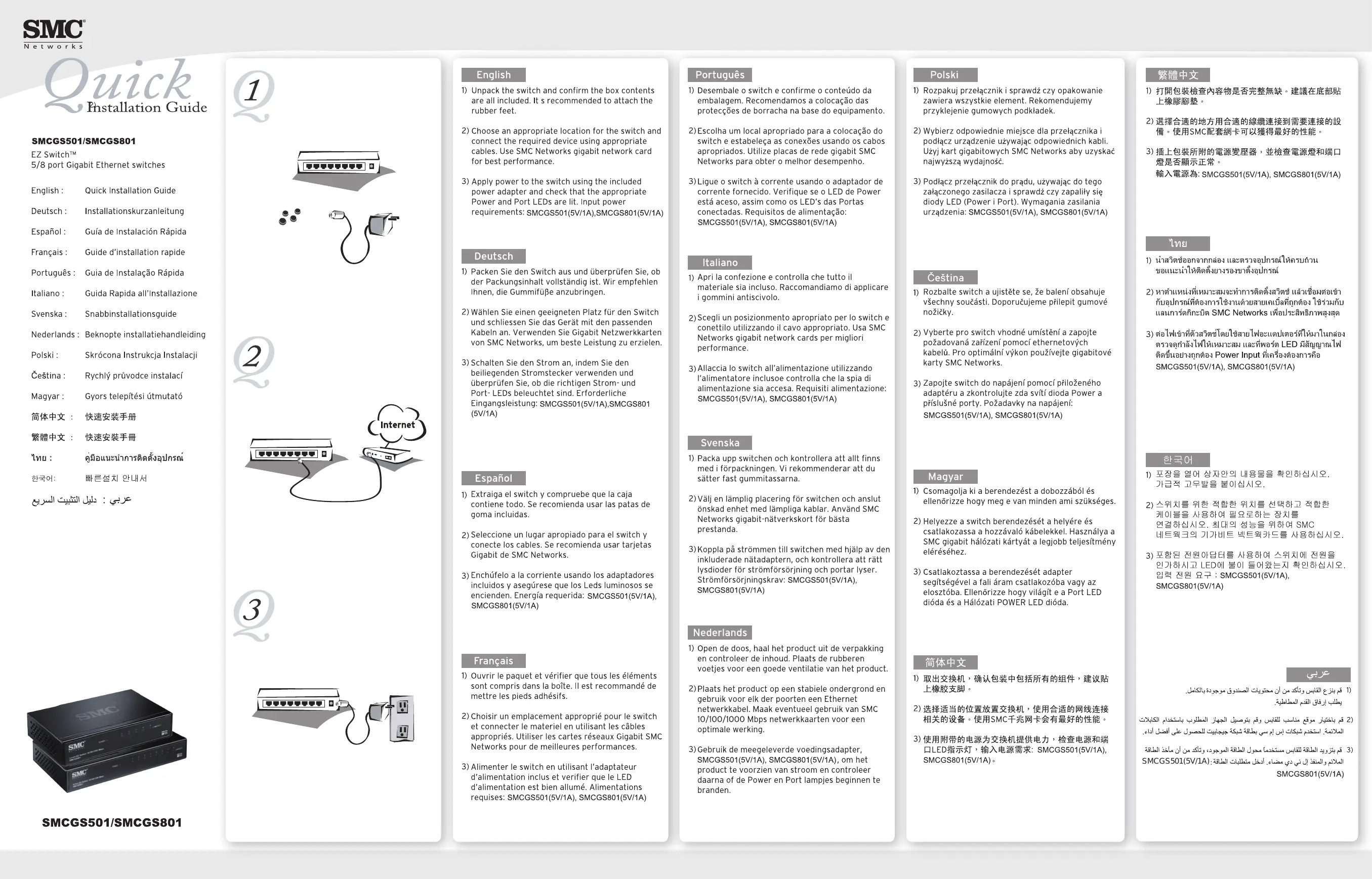

François: Guide d'installation rapide

1) Ouvrir le paquet et vérifier que tous les éléments sont compris dans la boîte. Il est recommandé de mettre les pieds adhésifs. 2) Choisir un emplacement approprié pour le switch et connecter le matériel en utilisant les câbles appropriés. Utiliser les cartes réseaux Gigabit SMC Networks pour des performances. 3) Alimenter le switch en utilisant l'adaptateur d'alimentation inclus et vérifier que le LED d'alimentation est bien allumé. Alimentations requises: SMCGS501(5V/1A), SMCGS801(5V/1A)

(Pays de Sudamerica)

Email: [e-mail]

Modèle Number: SMCGS501/SMCGS801

Vous trouvez les coordonnées de vos interlocuteurs par pays sur http://www.smc.com

Mises à jour des drivers: Rendez-vous sur www.smc.com → Support → Downloads

Référence produit: SMCGS501/SMCGS801

Les informations fournies par SMC Networks, Inc. (SMC) sont réputées être précises et fiables. La société SMC décline tout ou fis de responsabilité quant à leur utilisation, et aux événements contrefaçons de brevets et d'autres droits de tiers parties qui pourraient en résultat. Le présent document ne constitue en aucn cas une concession de licence pour les technologies brevetées détenues ou exploitées par SMC. SMC se réserve le droit de modifier ces informations à tout moment sans préavis.

Copyright © SMC Networks, Inc., 2010. Tous droits réservés. SMC est une marque déposée et EZ Switch™ and Barricade™ sont des marques de SMC Networks, Inc. Les autres noms de produits et de sociétés mentionnés dans ce document sont des marques, déposées ou non, de leurs propriétaires respectifs.

Actualisations de contrôleurs: Accédez à la section SUPPORT sur www.smc.com → Support → Downloads

Numéro de Modèle: SMCGS501/SMCGS801

Vous trouvez les coordonnées de vos interlocuteurs par pays sur http://www.smc.com

Mises à jour des drivers: Rendez-vous sur www.smc.com → Support → Downloads

Référence produit: SMCGS501/SMCGS801

Les informations fournies par SMC Networks, Inc. (SMC) sont réputées être précises et fiables. La société SMC décline toutefois toute responsabilité quant à leur utilisation, et aux éventuelles contrefaçons de brevets et d'autres droits des tiers qui pourraient en résulter. Le présent document ne constitue en aucun cas une concession de licence pour les technologies brevetées détenues ou exploitées par SMC. SMC se réserve le droit de modifier ces informations à tout moment sans préavis.

Copyright © SMC Networks, Inc., 2010. Tous droits réservés. SMC est une marque déposée et EZ Switch™ and Barricade™ sont des marques de SMC Networks, Inc. Les autres noms de produits et de sociétés mentionnés dans ce document sont des marques, déposées ou non, de leurs propriétaires respectifs.
