Type de produit	Modem/Routeur ADSL
Dimensions	220 x 132 x 30 mm
Poids	550 g
Alimentation	9 V DC, 1 A
Ports	1 port Ethernet 10/100 Mbps, 1 port USB type B, 1 port ADSL (RJ-11)
Protocoles supportés	PPPoE, RFC1483, IP classique, PPP over ATM
Fonctions principales	Serveur DHCP, NAT, NAPT, firewall, translation d'adresses, routage statique/RIP1/RIP2
Sécurité	Accès par mot de passe, authentification PAP/CHAP, firewall intégré
Compatibilité ADSL	G.dmt (8 Mbps réception, 640 Kbps émission), G.lite (1,5 Mbps réception, 512 Kbps émission), T1.413
Configuration	Via navigateur Web (interface 192.168.1.1), Telnet, Assistant de configuration
Systèmes d'exploitation supportés	Windows 98/2000/ME/XP (pour port USB), tout OS avec navigateur Web (pour port Ethernet)
Entretien et nettoyage	Nettoyer avec un chiffon sec et doux. Ne pas utiliser de produits liquides ou abrasifs.
Pièces détachées et réparabilité	Les câbles (USB, Ethernet, RJ-11) et l'adaptateur secteur sont remplaçables. Pour toute réparation, contacter le support technique SMC.
Standards	CE, FCC classe B, EN60950, EN55022
Température de fonctionnement	0 °C à 50 °C
Humidité de fonctionnement	10 % à 90 % (sans condensation)

FOIRE AUX QUESTIONS - 7401BRA SMC

Comment configurer le routeur SMC 7401BRA ?

Connectez-vous à l'interface d'administration via un navigateur Web à l'adresse 192.168.1.1. Utilisez le nom d'utilisateur admin et le mot de passe barricade. Lancez l'assistant de configuration, sélectionnez votre zone géographique, choisissez PPPoE et saisissez vos identifiants ADSL fournis par votre FAI.

Quel est le mot de passe par défaut du routeur ?

Le mot de passe par défaut est barricade (en minuscules) et le nom d'utilisateur est admin.

Comment connecter l'appareil via USB ?

Branchez le câble USB entre le routeur et votre PC. L'assistant Nouveau matériel détecté apparaît. Insérez le CD-ROM fourni pour installer les drivers. Suivez les instructions de Windows.

Puis-je utiliser simultanément les ports Ethernet et USB ?

Oui, les deux ports peuvent être utilisés en même temps, permettant à deux ordinateurs d'accéder à Internet et à l'interface de configuration.

Comment réinitialiser le routeur aux paramètres d'usine ?

Maintenez enfoncé le bouton de réinitialisation (situé à l'arrière) pendant environ 10 secondes avec un objet pointu. Les voyants clignoteront pour confirmer la réinitialisation.

Que faire si je ne parviens pas à accéder à l'interface 192.168.1.1 ?

Vérifiez que votre ordinateur est configuré en DHCP. Assurez-vous que le câble Ethernet est correctement branché. Si nécessaire, réinitialisez le routeur et redémarrez votre PC.

Le routeur est-il compatible avec tous les fournisseurs d'accès ADSL ?

Oui, il est compatible avec la plupart des DSLAM et supporte les protocoles PPPoE, RFC1483 et IP classique. Vérifiez les paramètres VPI/VCI (8/35 pour la France) auprès de votre FAI.

Comment protéger mon réseau avec ce routeur ?

Le routeur intègre un firewall et la traduction d'adresses réseau (NAT). Modifiez le mot de passe par défaut et désactivez l'accès à distance si nécessaire.

Puis-je connecter plus de deux ordinateurs ?

Oui, connectez un concentrateur ou commutateur réseau au port Ethernet du routeur. Vous pourrez alors partager Internet avec plusieurs PC.

Où télécharger un manuel détaillé ?

Rendez-vous sur le site www.smc-europe.com dans la rubrique support pour télécharger la documentation complète.

MODE D'EMPLOI 7401BRA SMC

Routeur barricade ADSL

Guide d'installation

SMC7401BRA

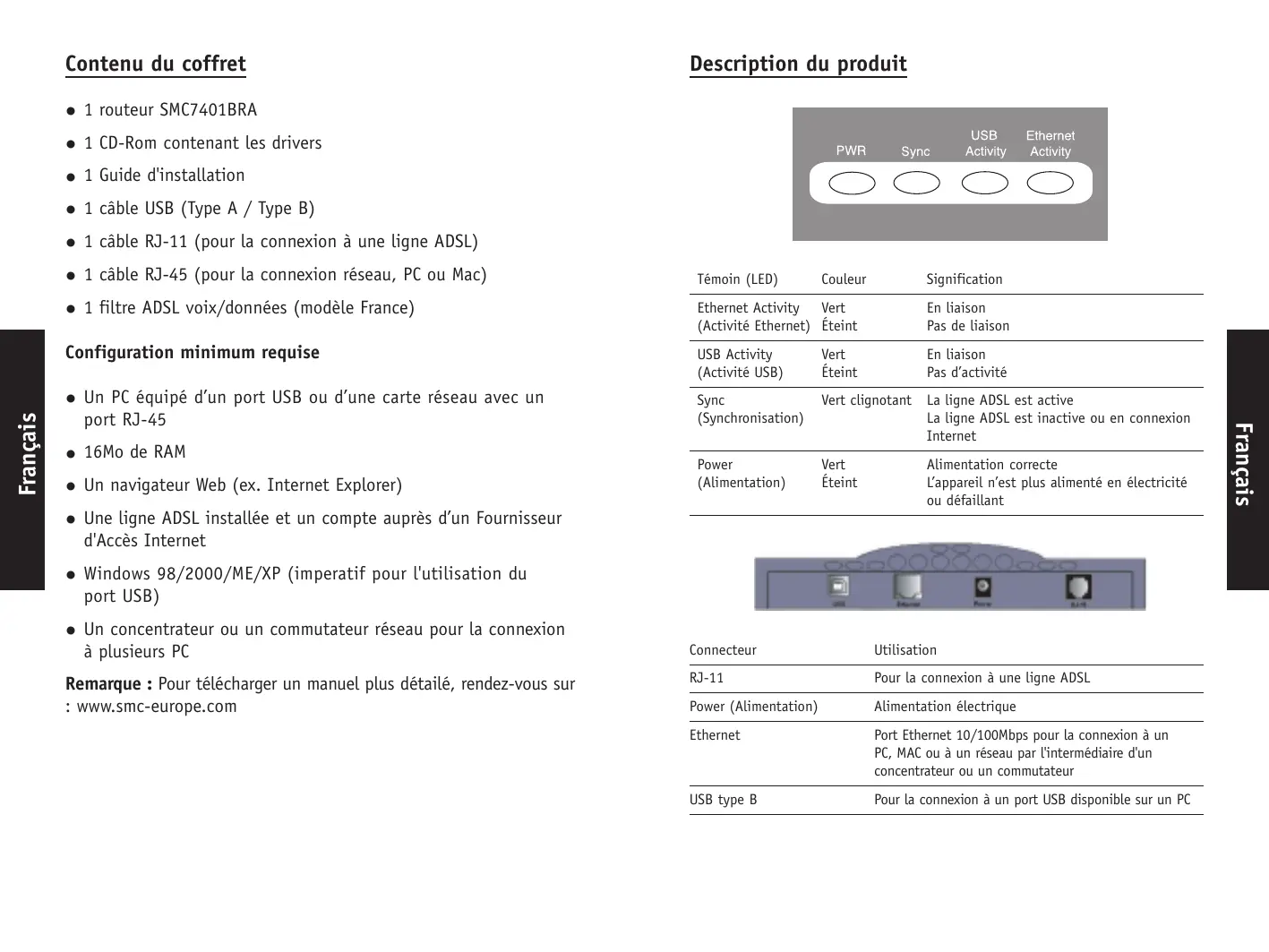

Contenu du coffret

1 routeur SMC7401BRA - 1 CD-Rom contenant les drivers - 1 Guide d'installation - 1 câble USB (Type A / Type B) - 1 câble RJ-11 (pour la connexion à une ligne ADSL) - 1 câble RJ-45 (pour la connexion réseau, PC ou Mac) - 1 filtre ADSL voix/données (modèle France)

• Un PC équipé d'un port USB ou d'une carte réseau avec un port RJ-45 16Mo de RAM
• Un navigateur Web (ex. Internet Explorer)
• Une ligne ADSL installée et un compte auprès d'un Fournisseur d'Accès Internet
• Windows 98/2000/ME/XP (impératif pour l'utilisation du port USB)
• Un concentrateur ou un commutateur réseau pour la connexion à plusieurs PC

Remarque: Pour télécharger un manuel plus détaillé, rendez-vous sur: www.smc-europe.com

Description du produit

Témoin (LED)	Couleur	Signification
Ethernet Activity (Activité Ethernet)	Vert Éteint	En liaison Pas de liaison
USB Activity (Activité USB)	Vert Éteint	En liaison Pas d'activité
Sync (Synchronisation)	Vert clignotant	La ligne ADSL est active La ligne ADSL est inactive ou en connexion Internet
Power (Alimentation)	Vert Éteint	Alimentation correcte L'appareil n'est plus alimenté en électricité ou défaillant

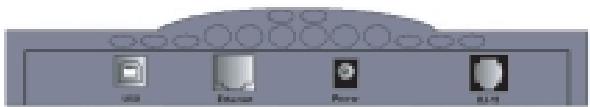

Connecteur	Utilisation
RJ-11	Pour la connexion à une ligne ADSL
Power (Alimentation)	Alimentation électrique
Ethernet	Port Ethernet 10/100Mbps pour la connexion à un PC, MAC ou à un réseau par l'intémédiaire d'un concentrateur ou un commutateur
USB type B	Pour la connexion à un port USB disponible sur un PC

Les ports Ethernet et USB peuvent être utilisés simultanément. Vous pouvez ainsi connecter deux personnes au routeur Barricade ADSL, accéder à Internet, aux écrans de configuration...

Si vous souhaitez connecter davantage de personnes, vous devez ajouter un concentrateur ou un commutateur réseau et le relier au port Ethernet.

Rendez-vous à l'adresse www.smc-europe.com pour plus d'informations sur nos gammes de commutateurs.

A. connexion à la ligne ADSL

Connectez le câble noir RJ-11 entre la prise "données" du contrôle ADSL et le port ADSL du routeur Barricade ADSL. Intercalez le contrôle ADSL entre la prise murale et votre téléphone (prise gigogne).

Suivez les instructions de l'étape B pour vous connecter en utilisant un port USB ou celles de l'étape C pour vous connecter en utilisant un port Ethernet.

B. pour se connecter via un port USB

1. Branchez le cordon d'alimentation au routeur Barricade ADSL.
2. Connectez le câble noir USB fourni entre le routeur Barricade ADSL et votre PC
3. L'Assistant Microsoft "New hardware found" (Nouveau matériel détecté) s'affiche : suivez ses instructions.
4. Lorsque vous êtes invité à spécifier le driver, sélectionnez le lecteur de CD-ROM et insérez le CD-ROM fourni.
5. Continuez à suivre les instructions de Windows.

Passer maintenant aux instructions de configuration du Barricade ADSL (chap. II)

C. pour se connecter au routeur barricade ADSL via un port ethernet

1. Branchez le cordon d'alimentation au routeur Barricade ADSL.
2. Utilisez le câble gris de catégorie 5 fourni pour connecter la carte réseau ou le périphérique réseau (concentrateur ou commutateur) au port Ethernet du routeur Barricade ADSL.

II. instructions de configuration du barricade ADSL

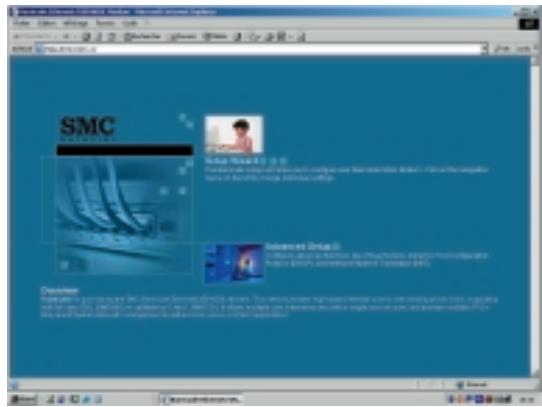

1. Lancez votre navigateur Web (Explorer, Netscape Navigator...) et tapez "192.168.1.1" dans la barre de navigation pour accéder au système d'administration.
2. Vous êtes invité à spécifier un nom d'utilisateur et un mot de passe pour poursuivre les opérations dans l'écran d'administration.

Le nom d'utilisateur à indiquer par défaut est "admin" et le mot de passe "barricade" (le tout en minuscule)

1. Sélectionnez l'option de configuration "Setup Wizard"

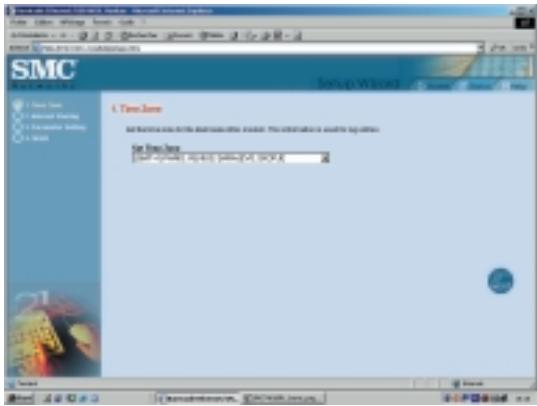

1. Sélectionnez votre zone géographique. Cliquez "Next".

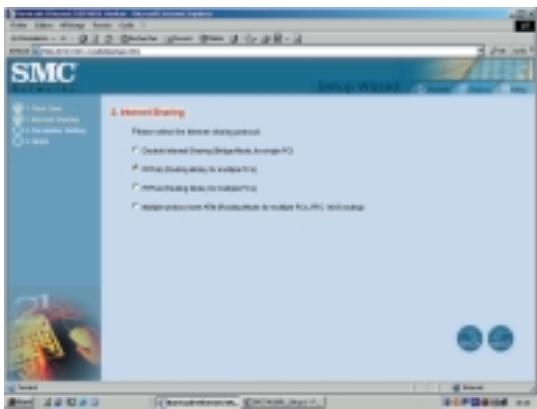

5 - Choisissez "PPPoE"

Clique "Next"

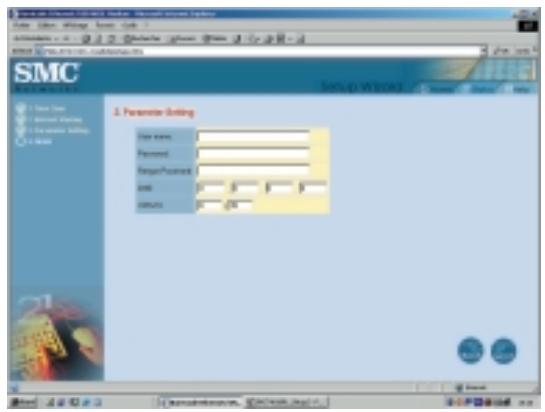

1. Saisissez dans "user name & password" vos identifiants et mot de passe de connexion ADSL fournis par votre FAI. Vérifiez que VPI = 8 / VCI = 35. Cliquez "Next".

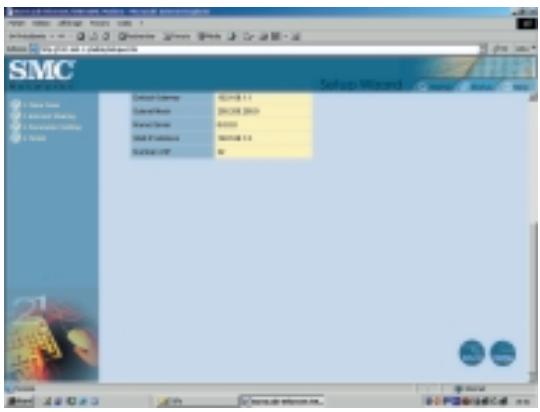

1. Apparition de la liste des paramètres de la configuration enregistrée. Cliquez "Finish" en bas de page

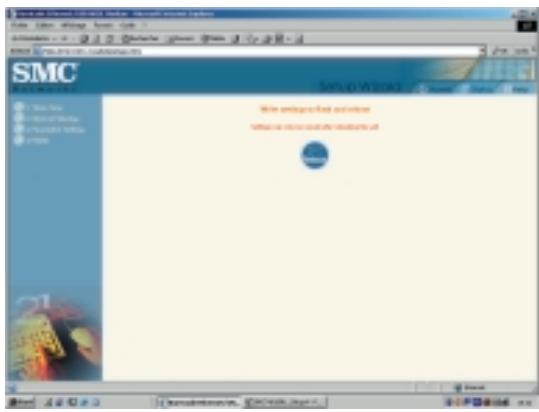

1. Cliquez "Reboot". Attendre le redémarrage automatique du produit. Vous pouvez maintenant naviguer sur Internet à partir de n'importe quel poste de votre réseau.
2. Pour une configuration avancée, tapez à nouveau "192.168.1.1" sur votre navigateur et accédez ainsi au menu "advanced setup" de votre Barricade. Référez-vous maintenant au manuel plus détaillé, disponible dans la rubrique "support" sur: www.smc-europe.com

Si malgré toute l'attention que nous avons portée à ce guide d'installation vous n’auriez pas réussi à configurer votre Routeur Barricade ADSL, nous vous invitons à visiter notre site Internet afin d'obtenir les coordonnées de notre service technique le plus proche: www.smc-europe.com

Informations techniques

Dimensions

220 × 132 × 30 (mm)

Poids

550g

Alimentation

9v (DC) 1A

Caractéristiques de la connexion ADSL

Compatible avec les principaux DSLAM

Supporte les transmissions G. dmt (8Mbps en réception, 640Kbps en émission)

Supporte les transmissions G. lite (1,5Mbps en réception, 512Kbps en émission)

Support du standard T1.413

Caractéristiques du protocole ATM

Encapsulation RFC1483 (routage sur IP, sur pont et encapsulé)

Protocole PPP (Point à Point) sur ATM (multiplexage LLC & VC) (RFC2364)

Protocole IP classique (RFC1577)

Prend en charge jusqu'à 8 PVC

Formatage du trafic (UBR, CBR)

Prise en charge OAM F4/F5

Caractéristiques d'administration

Installation Plug-And-Play

Utilitaire de configuration

accessible par Telnet et navigateur Web

Témoins d'alimentation

Journal d'événements et d'historique

Caractéristiques de sécurité

Accès à la configuration protégé par mot de passe

Authentification utilisateur

(PAP/CHAP) avec le protocole PPP Firewall

Translation d'adresses réseau (NAT)

NAPT

Caractéristiques de connexion au réseau local

Serveur DHCP

Agent de relais DHCP

Client DHCP

DNS Proxy

Routage statique, RIP1 et RIP2

Driver USB pour Win

98/2000/ME/XP

Application

Prise en charge ALG (FTP, IRC,

Conditions d'utilisation

Le routeur SMC7401BRA est

conforme aux conditions

d'utilisation standard suivantes :

Température : IEC 68-2-14

0 à 50°C (Fonctionnement)

standard)

-40 à 70°C (stockage)

Humidité : 10 % à 90 % (Sans

condensation)

Compatibilité électromagnétique

CE, article 15 de la réglementation

FCC pour les appareils de la Classe

1999/5/EC

Sécurité

CSA, UL 1950, EN60950, EN61000, EN55022

Standards Internet

ARP RFC 826, IP RFC 791, ICMP RFC 792, UDP RFC 768, TCP RFC 793

TFTP RFC 783, Encapsulation AAL5

RFC 1483, PPP RFC 1661, HTML RFC

1866, HTTP RFC 2068, PPP sur ATM RFC 2364
