PE 200TE - Compresseur d'air BAUER - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Compresseur d'air BAUER PE 200TE
Caractéristiques techniques principales	Compresseur à piston, conçu pour des applications professionnelles
Alimentation électrique	230 V / 50 Hz
Dimensions approximatives	Longueur : 900 mm, Largeur : 600 mm, Hauteur : 700 mm
Poids	150 kg
Débit d'air	200 l/min
Pression maximale	300 bar
Fonctions principales	Compression d'air, idéal pour les applications de peinture, de gonflage et d'alimentation d'outils pneumatiques
Entretien et nettoyage	Vérification régulière des filtres, vidange de l'huile et nettoyage des composants externes
Pièces détachées et réparabilité	Disponibilité de pièces de rechange auprès des distributeurs agréés
Sécurité	Utiliser des équipements de protection individuelle, respecter les consignes de sécurité lors de l'utilisation
Informations générales utiles	Garantie de 2 ans, service après-vente disponible, consulter le manuel d'utilisation pour des instructions détaillées

FOIRE AUX QUESTIONS - PE 200TE BAUER

Quel est le poids maximum que la BAUER PE 200TE peut supporter ?

La BAUER PE 200TE peut supporter un poids maximum de 200 kg.

Comment effectuer l'entretien régulier de la BAUER PE 200TE ?

Pour l'entretien régulier, vérifiez les connexions électriques, lubrifiez les pièces mobiles et nettoyez les filtres tous les 3 mois.

Que faire si la BAUER PE 200TE ne s'allume pas ?

Vérifiez d'abord la connexion à la prise électrique, puis contrôlez le fusible. Si le problème persiste, contactez le service client.

Quelle est la durée de vie estimée de la BAUER PE 200TE ?

Avec un entretien approprié, la durée de vie de la BAUER PE 200TE est estimée à environ 10 à 15 ans.

Comment régler la température de la BAUER PE 200TE ?

Utilisez le panneau de contrôle pour ajuster la température selon vos besoins. Consultez le manuel pour des instructions détaillées.

La BAUER PE 200TE fait un bruit anormal, que dois-je faire ?

Un bruit anormal peut indiquer un problème mécanique. Arrêtez l'appareil immédiatement et vérifiez les pièces mobiles avant de redémarrer.

Est-ce que la BAUER PE 200TE est compatible avec des accessoires d'autres marques ?

La compatibilité des accessoires dépend du type d'accessoire. Il est recommandé d'utiliser des accessoires BAUER pour de meilleures performances.

Où puis-je trouver des pièces de rechange pour la BAUER PE 200TE ?

Les pièces de rechange peuvent être commandées via notre site officiel ou auprès de revendeurs agréés.

Comment retourner un produit BAUER PE 200TE si je ne suis pas satisfait ?

Vous pouvez retourner le produit dans les 30 jours suivant l'achat en contactant notre service client pour obtenir un numéro de retour.

La BAUER PE 200TE est-elle garantie ?

Oui, la BAUER PE 200TE est couverte par une garantie de 2 ans contre les défauts de fabrication.

MODE D'EMPLOI PE 200TE BAUER

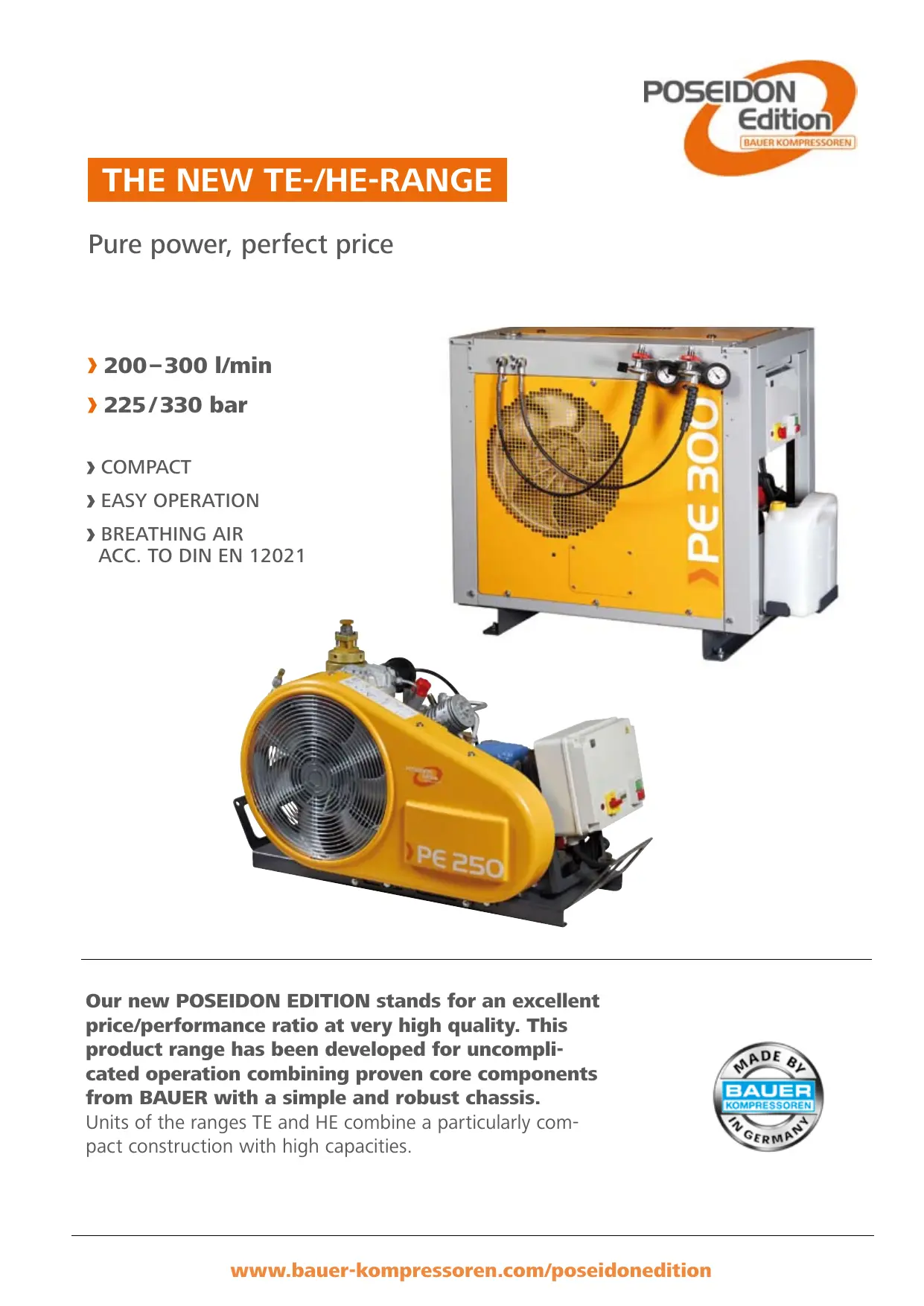

THE NEW TE-/HE-RANGE

Pure power, perfect price

200-300 l/min
225/330 bar
COMPACT
EASY OPERATION
BREATHING AIR ACC. TO DIN EN 12021

Our new POSEIDON EDITION stands for an excellent price/performance ratio at very high quality. This product range has been developed for uncomplicated operation combining proven core components from BAUER with a simple and robust chassis.

Units of the ranges TE and HE combine a particularly compact construction with high capacities.

"Plug & play" configuration, tailor made, easy operation

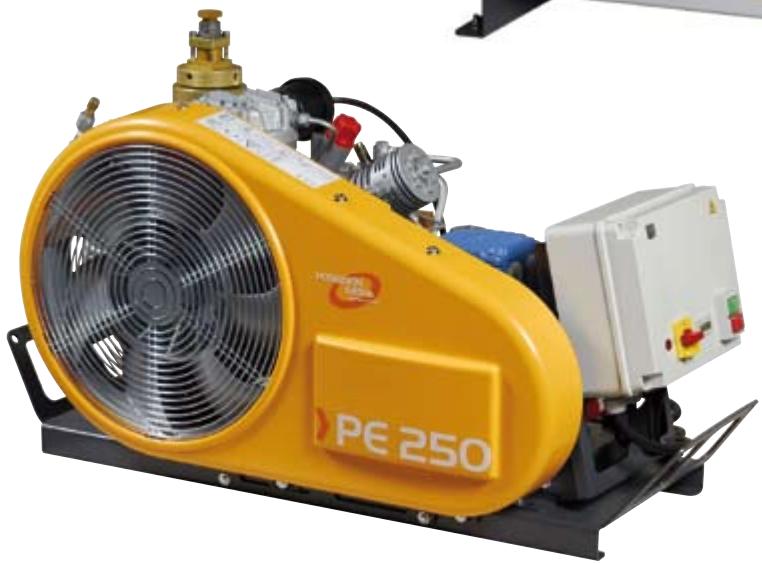

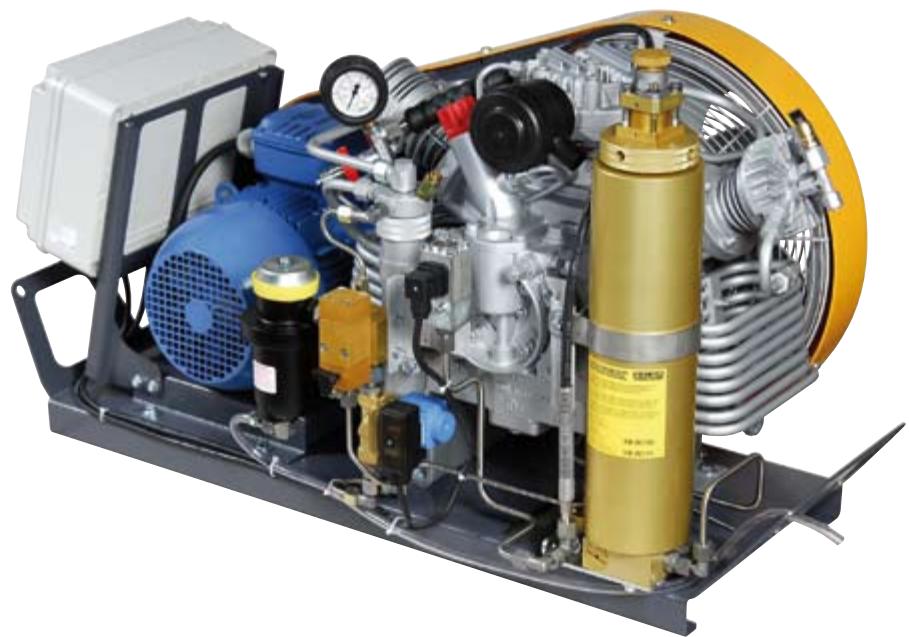

THE TE-RANGE

Transportable, for mobile applications.

The PE 200 / 250 / 300 TE models offer the optimum price/performance ratio. Due to their compact construction, the units are easy to transport and to load into vehicles. The oil pump allows inclinations up to 15^ , therefore making these models most suitable for use on board of ships.

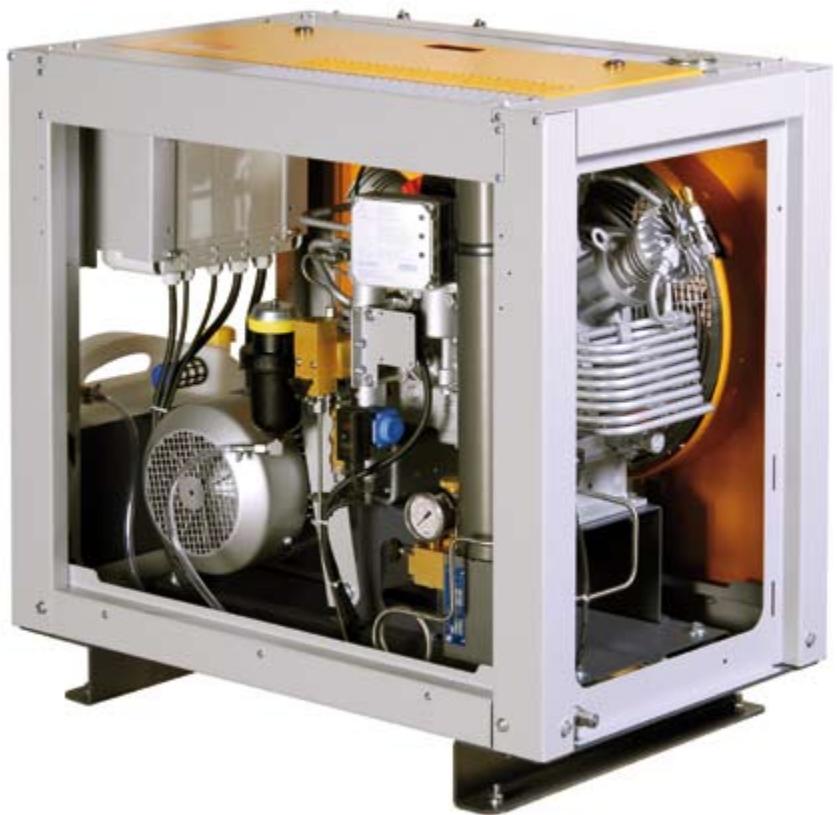

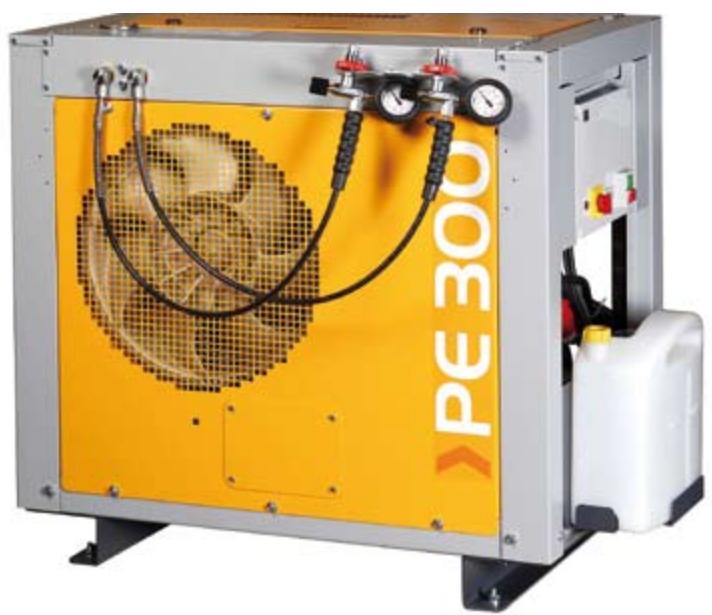

THE HE-RANGE

Horizontal design, for a space-saving installation.

The PE 250 / 300-HE horizontal models are by far the most compact high pressure breathing air compressors in their class. Due to the space-saving arrangement of block and drive, the HE range requires a minimum of floor space although offering high capacities.

The standard version comes already equipped with automatic condensate drain and easy-to-use control.

Uncompromising quality

ROBUST COMPRESSOR BLOCK

Piston rings made of a high-tech synthetic material offer outstanding wear values.
Oil cooling in the final compression stage for minimal wear and tear and for a longer life.
Interstage and afterstage coolers made of stainless steel against corrosion.

Robust low pressure oil pump with oil filter for effective lubrication and extended oil change intervals.

AUTOMATIC OPERATION

A control in conjunction with the final pressure cutout controls the independent shut-off of the compressor when final pressure is reached.

Convenience in use is achieved by means of an automatic condensate drain: the condensate is drained when the unit is switched on and off, as well as at regular intervals during operation.
Hour counter for reading off the pending maintenance and service intervals.

P-PURIFICATION SYSTEM

A filter technology perfected over a decade guarantees breathing air of superior quality acc. to DIN EN 12021.
Our genuine cartridges safely remove humidity, oil and pollutants from the compressed air.

CONTROL AT A GLANCE

Exclusive from BAUER and unique worldwide: The B-TIMER (optional) for monitoring required filter changes and maintenance intervals.
The mini computer counts the operating hours and reliably indicates the remaining life time. Pending cartridge changes or maintenance intervals are clearly indicated.

ALWAYS ON THE SAFE SIDE

Spare parts supply located in more than 50 countries.
20 years spare parts supply guaranteed.

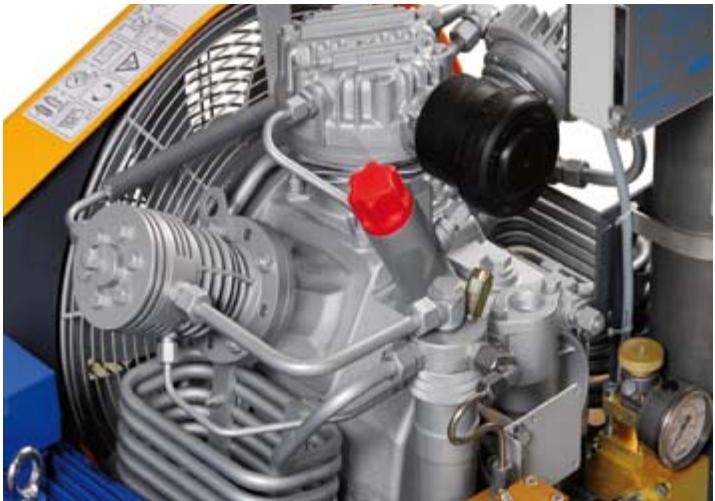

Robust and long-lasting compressor block IK 120

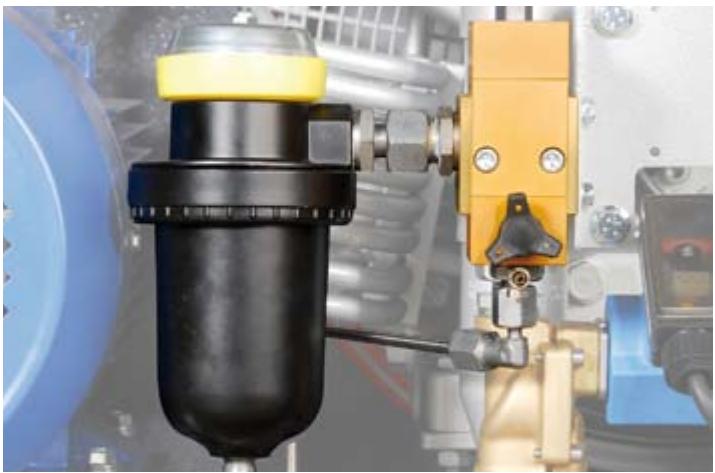

Control combined with automatic condensate drain saves work

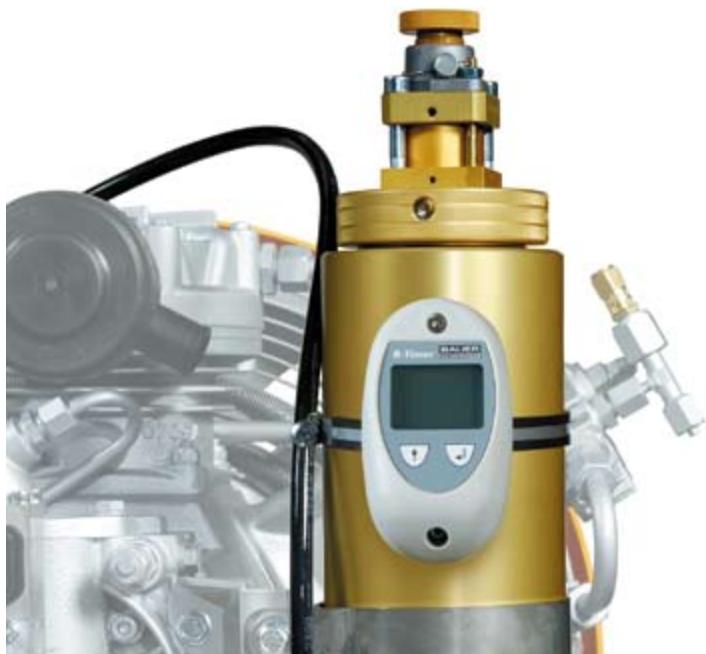

P-31 filter system with B-TIMER - safety at a glance

Equipment variants

OPTIONS	TE Range			HE Range
Model	PE 200 TE	PE 250 TE	PE 300 TE	PE 250 HE	PE 300 HE
Automation options
Compressor control	○	○	○	●	●
Final pressure shut-off	○	○	○	●	●
Automatic condensate drain	○	○	○	●	●
Main cable and motor protection switch	○	○	○	●	●
Air purification options
Purification system P 21	●	●	●
Purification system P 31		○	○	●	●
Purification system P 42			○	○	○
B-TIMER	○	○	○	○	○
SECURUS1)			○	○	○
Air distribution options
1 filling device	●	●	●
2 filling devices	○2)	○2)	○2)	○	○
Filling panel with 4 direct connections				○	○
Filling panel with 4 hose connections				○	○
225 or 330 bar version alternatively	●	●	●	●	●
225 and 330 bar	○	○3)	○3)	○	○

standard scope of supply
optional
1) only available on purification system P42
2) only when a switch over device is selected
3) not available on purification system P31

Technical data

Model	Drive	F.A.D	R.P.M	Filling rate	Drive		Purification system	Dimensions (app. cm)			Weight net approx.
max. 330 bar1)		l/min2)	min-1	min2)	kW	HP	TRIPLEX®	L	W	H	kg
PE 200-TE	3-phase	200	1250	1,0	4,0	5,5	P21	110	50	57	120
PE 250-TE	3-phase	250	1450	0,8	5,5	7,5	P21 / P31	110	50	57	130
PE 300-TE	3-phase	300	1800	0,7	7,5	10,0	P21 / P31 / P42	110	52	57	140
PE 250-HE	3-phase	250	1450	0,8	5,5	7,5	P31 / P42	110	69	99	230
PE 300-HE	3-phase	300	1800	0,7	7,5	10,0	P31 / P42	110	69	99	250

1) 225 bar / 330 bar alternatively
Optional: available with two pressures: 330 / 225 bar
2) Cylinder filling from 0 to 200 bar
Filling rate for 1 I cylinder capacity
