| Intitulé | Description |
|---|---|
| Type de produit | Compresseur à piston |
| Caractéristiques techniques principales | Compresseur à entraînement direct, conçu pour un usage professionnel |
| Alimentation électrique | 230 V / 50 Hz |
| Dimensions approximatives | Longueur : 100 cm, Largeur : 40 cm, Hauteur : 85 cm |
| Poids | 75 kg |
| Débit d'air | 300 l/min |
| Pression maximale | 8 bar |
| Fonctions principales | Idéal pour le gonflage, le soufflage et l'alimentation d'outils pneumatiques |
| Entretien et nettoyage | Vérifier régulièrement le niveau d'huile et nettoyer le filtre à air |
| Pièces détachées et réparabilité | Disponibilité de pièces de rechange via le service après-vente |
| Sécurité | Utiliser des équipements de protection individuelle lors de l'utilisation |
| Informations générales utiles | Garantie de 2 ans, manuel d'utilisation inclus |
FOIRE AUX QUESTIONS - PE 300TE BAUER
Questions des utilisateurs sur PE 300TE BAUER
Le raccordement électrique triphasé du compresseur d'air BAUER PE 300TE doit être réalisé avec soin pour garantir un fonctionnement sûr et optimal. Voici les étapes et conseils essentiels :
1. Vérification de l'installation électrique
Assurez-vous que votre installation électrique est conforme aux normes locales et qu'elle peut fournir la puissance et la tension requises par le compresseur. Le BAUER PE 300TE fonctionne en triphasé, généralement en 400 V (à confirmer selon la plaque signalétique).
2. Identification des câbles
- Trois phases : généralement codées par des couleurs comme rouge, jaune et bleu.
- Neutre : parfois présent, couleur noire ou bleue claire, selon l'installation.
- Terre : fil vert/jaune obligatoire pour la sécurité.
3. Raccordement aux bornes du compresseur
Le compresseur dispose de bornes spécifiques pour chaque phase. Il est important de respecter l'ordre des phases indiqué sur l'appareil ou dans sa documentation technique. Un mauvais ordre peut entraîner un sens de rotation incorrect du moteur.
4. Protection électrique
- Installez un disjoncteur adapté à la puissance du compresseur pour protéger le circuit.
- Utilisez un relais thermique ou un disjoncteur moteur pour prévenir les surcharges.
5. Mise à la terre
La connexion à la terre est indispensable pour la sécurité. Assurez-vous que le fil de terre est bien connecté à la borne correspondante du compresseur et à la terre de l'installation.
6. Vérification finale
Avant la mise sous tension, vérifiez toutes les connexions, la continuité de la terre et l'absence de court-circuit. Si vous n'êtes pas un professionnel qualifié, il est recommandé de faire appel à un électricien spécialisé pour effectuer ce raccordement.
Respecter ces étapes garantit un raccordement sûr et conforme du compresseur BAUER PE 300TE en triphasé.
Téléchargez la notice de votre Compresseur d'air au format PDF gratuitement ! Retrouvez votre notice PE 300TE - BAUER et reprennez votre appareil électronique en main. Sur cette page sont publiés tous les documents nécessaires à l'utilisation de votre appareil PE 300TE de la marque BAUER.
MODE D'EMPLOI PE 300TE BAUER

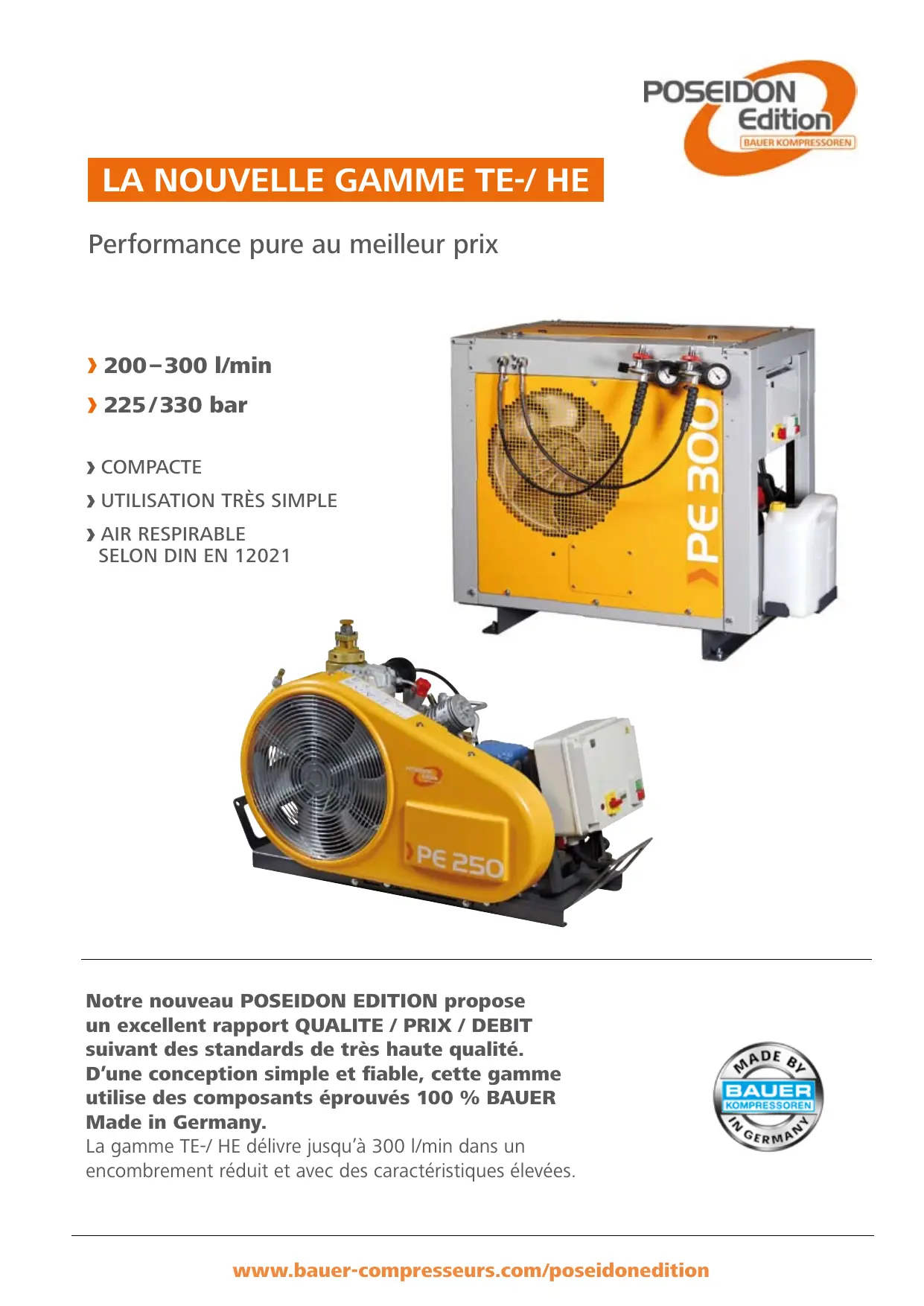

La NOUVELLE GAMME TE-/ HE Performance pure au meilleur prix 200 – 300 l/min 225 / 330 bar Compacte Utilisation très simple Air Respirable selon DIN EN 12021 Notre nouveau POSEIDON EDITION propose un excellent rapport QUALITE / PRIX / DEBIT suivant des standards de très haute qualité. D’une conception simple et fiable, cette gamme utilise des composants éprouvés 100 % BAUER Made in Germany. La gamme TE-/ HE délivre jusqu’à 300 l/min dans un encombrement réduit et avec des caractéristiques élevées. www.bauer-compresseurs.com/poseidonedition POSEIDON EDITION gamme TE- / HE Equipé très complèt et utilisation simple

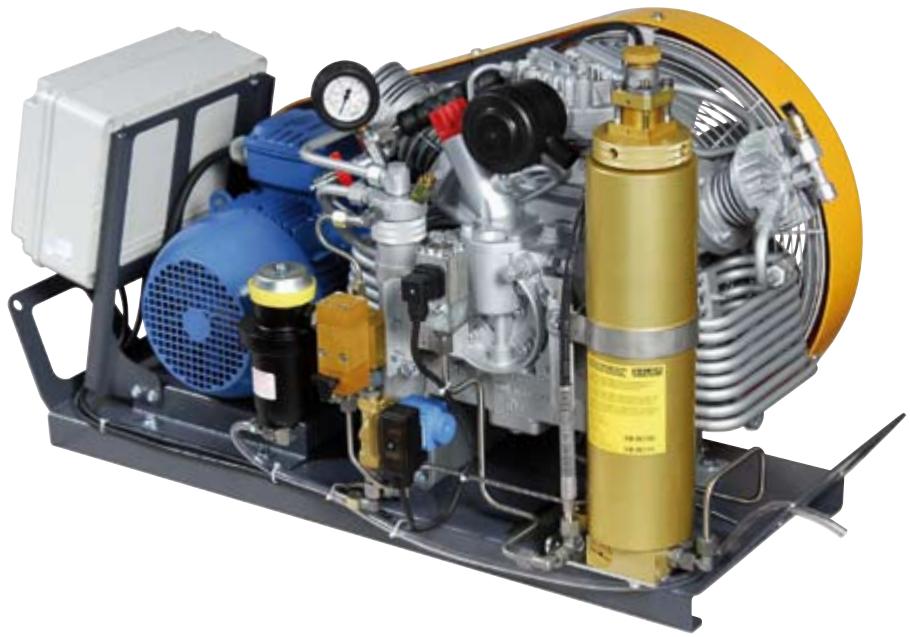

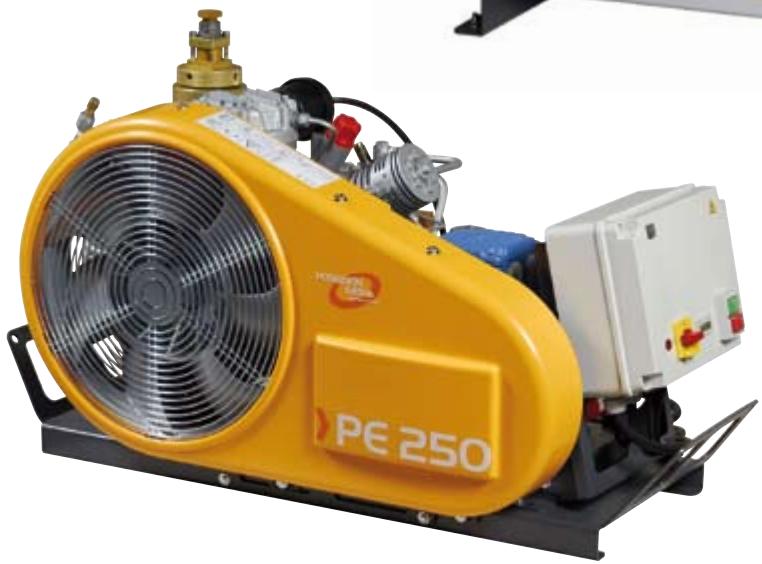

Pour une utilisation mobile. La gamme PE 200-/ 250-/ 300 TE propose un rapport prix / performances / compacité inégalable. De part leurs faibles dimensions, les compresseurs peuvent être facilement transportés. La lubrification sous pression autorise une inclinaison jusqu’à 15 degrés en utilisation. Un avantage très important sur un navire.

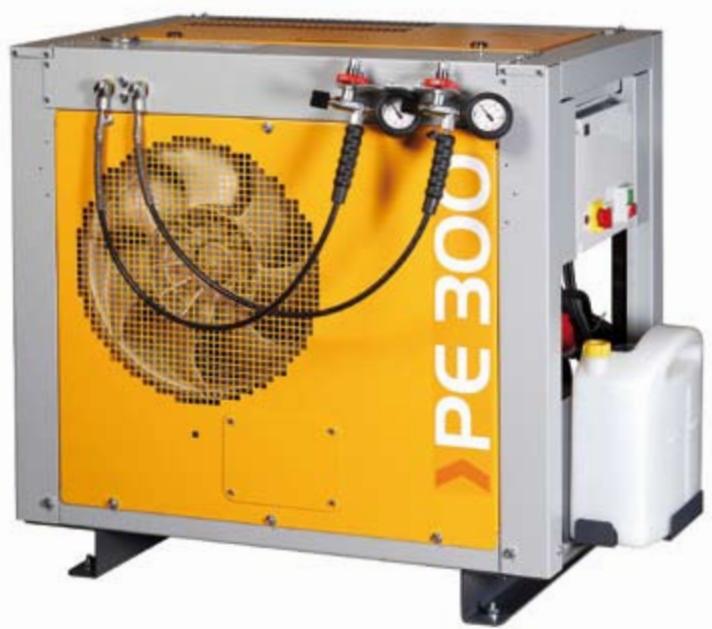

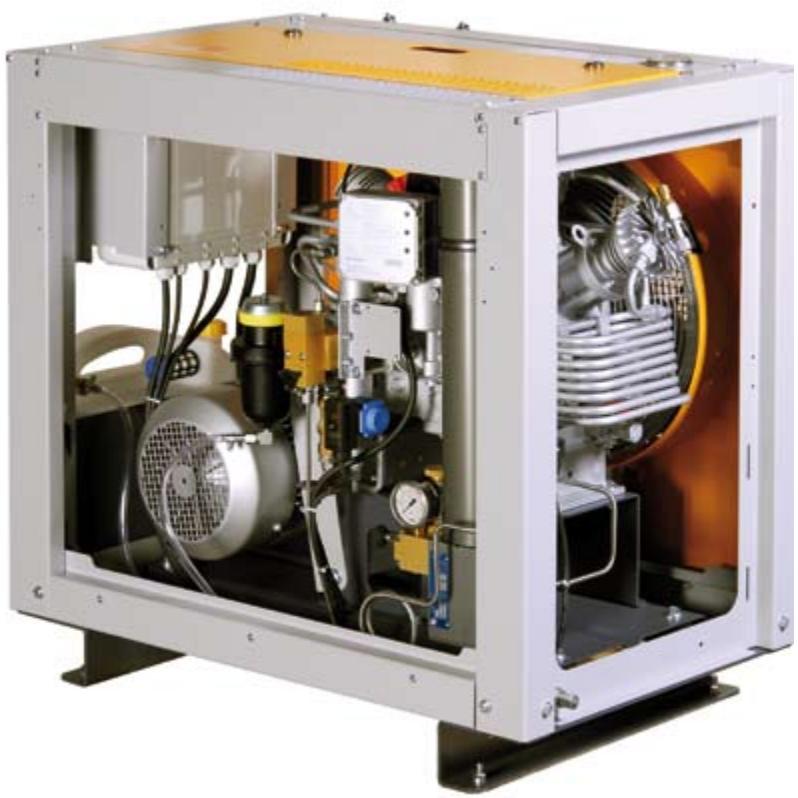

Construction compacte pour installation dans un espace réduit. Les unités carénées PE 250 HE et PE 300 HE sont de loin les plus compactes de leur catégorie. Afin d’arriver à l’encombrement mini, la distance moteur – bloc a été minimisée. La version HE se distingue par un encombrement au sol réduit. La version de base est équipée d’une purge automatique des condensats et d’une armoire de commande simple d’utilisation. gamme TE- / HE La Qualité sans aucun compromis

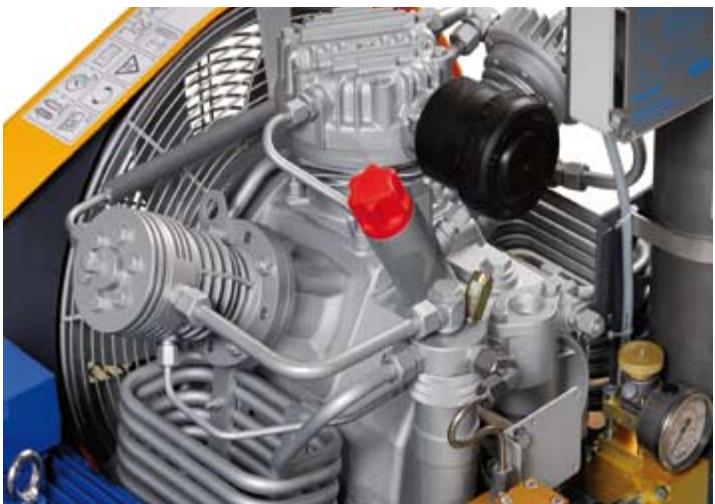

Des cylindres traités pour une dureté de surface et usinés par hônage unique à plateau. La segmentation dernier étage sans usure fabriquée en polymère high-tech minimise la consommation d’huile et optimise la fiabilité. Tous les refroidisseurs sont fabriqués en acier INOX pour prévenir la corrosion. La pompe à huile à basse pression avec filtre à huile assure une lubrification efficace et autorise des intervalles de vidange prolongés. FONCTIONNEMENT AUTOMATIQUE Bloc de compression IK 120: plus robuste et plus durable L’armoire de contrôle gère l’arrêt automatique du compresseur à pression finale. La purge automatique de condensats vidange les séparateurs inter étages et final pendant la marche du groupe ainsi qu’à chaque arrêt. Un compteur horaire permet de prévoir les intervalles de maintenance. AIR PUR AVEC la FILTRATION P La technologie de filtration BAUER perfectionnée durant plusieurs décennies garantit une qualité d’air répondant de loin aux exigences de la norme DIN EN 12021. Purge automatique Nos cartouches de filtration d’origine enlèvent l’humidité et épurent l’air comprimé.
LE CONTROLE PERMANENT
Exclusivité mondiale BAUER : Le B-TIMER (optionnel) pour indiquer la nécessité de remplacer la cartouche de filtration et les intervalles de maintenance. Le mini ordinateur comptabilise les heures de fonctionnement et indique avec fiabilité la durée de vie restante de la cartouche de filtration.
TOUT POUR LA SECURITE
Pièces détachées disponibles dans plus de 50 pays. Nous garantissons la disponibilité des pièces 20 ans après l’achat de la machine (et souvent bien plus que ça). Système de filtration P31 avec B-TIMER POSEIDON EDITION gamme TE- / HE Liste des équipements OPTIONS Gamme TE Modèle PE 200 TE PE 250 TE PE 300 TE
Gamme HE PE 250 HE PE 300 HE Options de fonctionnement Contrôle de compresseur Arrêt automatique en pression finale Purges automatiques de condensats Câble et protection moteur Options de filtration de l’air Système de purification P21 Système de purification P31 Système de purification P42 B-Timer SECURUS 1) Options de distribution de l’air 1 flexible de chargement 2 flexibles de chargement Rampe de chargement 4 sorties directes Rampe de chargement 4 flexibles Version sélecteur 225 ou 330 bar Version remplissage 225 et 330 bar fourniture standard
1) disponible seulement sur P42
2) seulement avec option sélecteur
Caractéristiques techniques Modèle Entrainement Débit 225 ou 330 bar 1) Nbre de Durée de Moteur tours rempl. l/min 2) min-1 min 3) kW CV Filtration TRIPLEX® Dimensions approx. cm Poids net
0,8 5,5 7,5 P21 / P31
0,8 5,5 7,5 P31 / P42
0,7 7,5 10,0 P31 / P42
Option disponible avec sélecteur 225 / 330 bar
2) temps de remplissage d’une
Sous réserve de modifications techniques
