Type de produit	Compresseur d'air haute pression
Marque	BAUER
Modèle	PE 250HE
Catégorie	Compresseur d'air
Pression maximale	330 bar (sélectionnable 225/330 bar)
Débit	250 l/min
Temps de remplissage (bouteille 1L de 0 à 200 bar)	0,8 min
Moteur	Triphasé, 5,5 kW (7,5 CV)
Vitesse de rotation	1450 min⁻¹
Alimentation	Triphasé
Système de filtration	TRIPLEX® P31 ou P42 (selon option)
Dimensions (L x P x H)	110 x 69 x 99 cm
Poids net	230 kg
Matériau des refroidisseurs	Acier inoxydable
Lubrification	Pompe à huile basse pression avec filtre à huile
Inclinaison autorisée en fonctionnement	Jusqu'à 15°
Purge automatique des condensats	Oui (standard)
Arrêt automatique à pression finale	Oui
Contrôle	Armoire de commande avec compteur horaire
Norme air respirable	DIN EN 12021
Disponibilité des pièces détachées	20 ans après l'achat
Bloc de compression	IK 120
Option B-Timer	Indique durée de vie restante de la cartouche de filtration

FOIRE AUX QUESTIONS - PE 250HE BAUER

Comment démarrer le compresseur BAUER PE 250HE ?

Assurez-vous que l'alimentation triphasée est connectée. Vérifiez le niveau d'huile et les purges. Mettez l'interrupteur sur la position marche. L'armoire de commande gère l'arrêt automatique à pression finale. Consultez la notice pour le détail.

Quelle pression maximale peut atteindre le PE 250HE ?

Le compresseur peut atteindre 330 bar. Il est disponible en version sélecteur 225/330 bar, permettant de choisir la pression selon l'application.

Quel type d'huile utiliser pour le PE 250HE ?

Utilisez une huile recommandée par BAUER pour compresseurs haute pression. La lubrification sous pression avec filtre à huile assure une bonne distribution. Consultez la notice pour la viscosité exacte.

À quelle fréquence faut-il vidanger l'huile ?

Les intervalles de vidange sont prolongés grâce à la pompe à huile à basse pression. Le compteur horaire permet de planifier la maintenance. Reportez-vous au manuel pour les intervalles précis.

Comment purger les condensats ?

Le PE 250HE est équipé d'une purge automatique des condensats qui vidange les séparateurs inter-étages et final pendant le fonctionnement et à chaque arrêt. Aucune intervention manuelle nécessaire.

Que signifie l'indicateur B-Timer ?

Le B-Timer est une option qui comptabilise les heures de fonctionnement et indique la durée de vie restante de la cartouche de filtration. Il permet de planifier le remplacement de la cartouche.

Puis-je utiliser le PE 250HE pour l'air respirable ?

Oui, le compresseur est conforme à la norme DIN EN 12021 pour l'air respirable. Le système de filtration TRIPLEX® élimine l'humidité et les impuretés.

Quelles sont les dimensions et le poids du PE 250HE ?

Les dimensions sont de 110 cm de longueur, 69 cm de profondeur et 99 cm de hauteur. Le poids net est de 230 kg.

Quelle est la consommation électrique du compresseur ?

Le moteur triphasé a une puissance de 5,5 kW (7,5 CV). La consommation dépend de la charge. Pour une installation, prévoyez un disjoncteur adapté à cette puissance.

Où trouver des pièces détachées pour le PE 250HE ?

BAUER garantit la disponibilité des pièces détachées pendant 20 ans après l'achat. Elles sont disponibles dans plus de 50 pays via les revendeurs agréés.

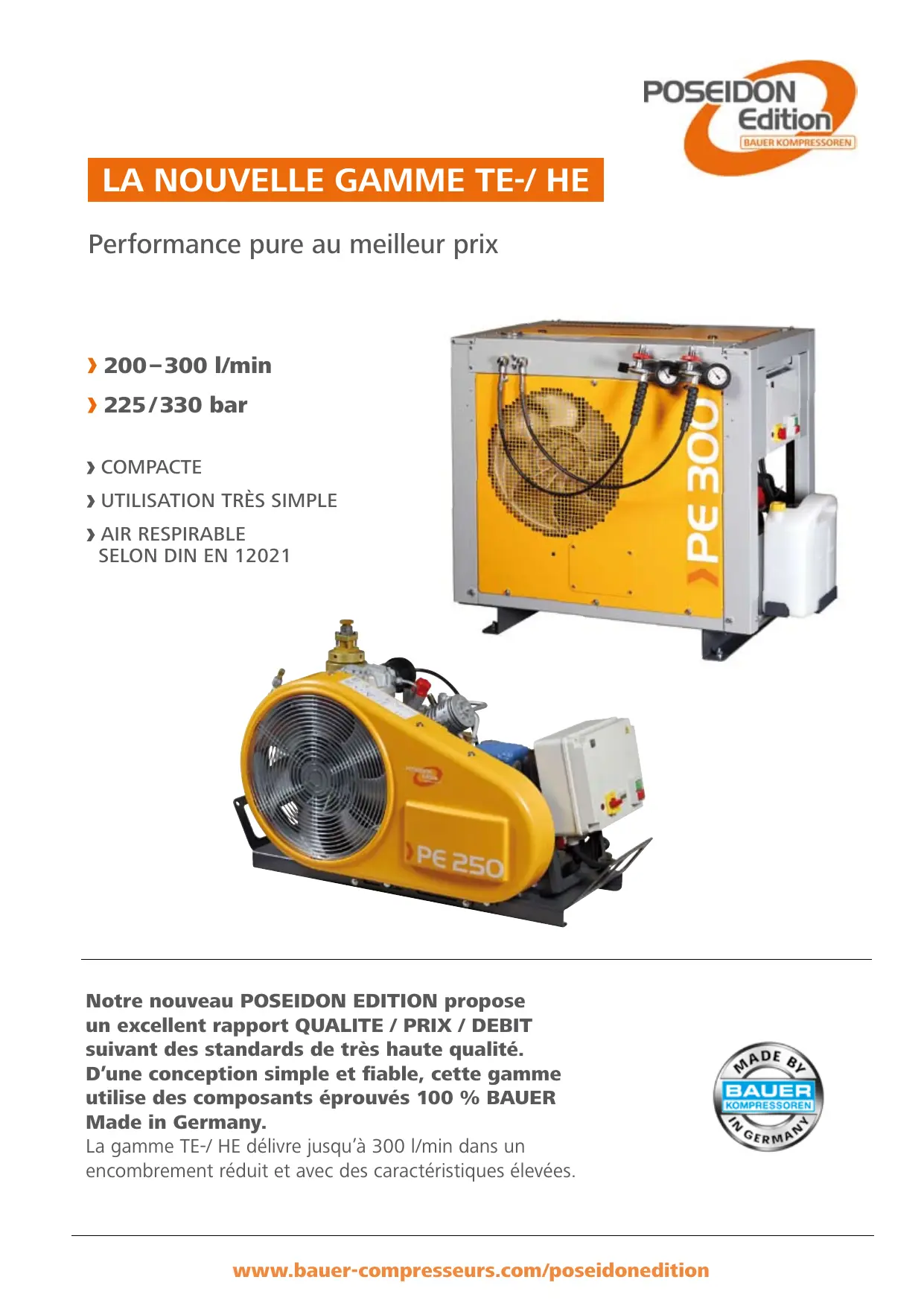

MODE D'EMPLOI PE 250HE BAUER

Performance pure au meilleur prix

200-300 l/min 225/330 bar COMPACTE UTILISATION TRES SIMPLE AIR RESPIRABLE SELON DIN EN 12021

Notre nouveau POSEIDON EDITION propose un excellent rapport QUALITE / PRIX / DEBIT suivant des standards de très haute qualité. D'une conception simple et fiable, cette gamme utilise des composants éprouvés 100 % BAUER Made in Germany.

La gamme TE-/ HE délivre jusqu'à 300 l/min dans un encombrement réduit et avec des caractéristiques élevées.

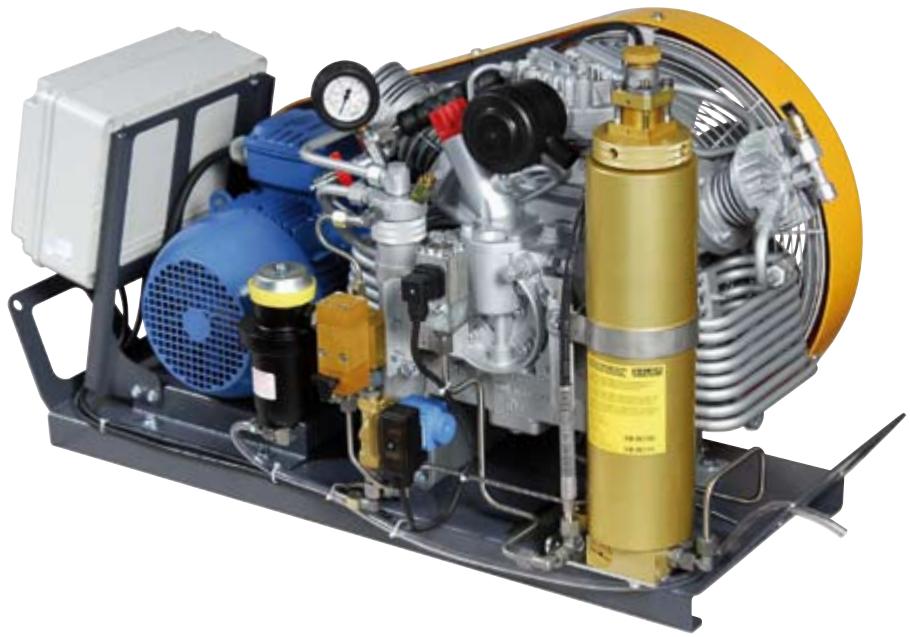

Équipé très complet et utilisation simple

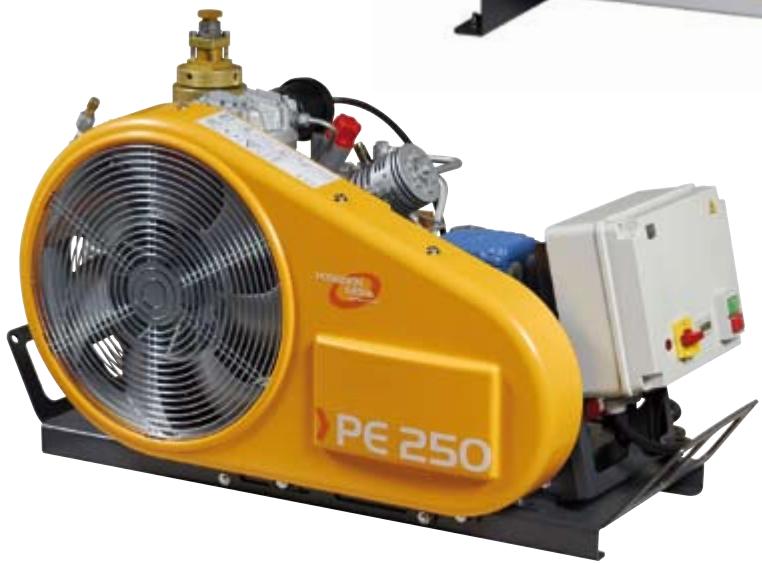

Pour une utilisation mobile.

La gamme PE 200-/ 250-/ 300 TE propose un rapport prix/performances/compacité inégalable. De part leurs faibles dimensions, les compresseurs peuvent être facilement transportés.

La lubrification sous pression autorise une inclinaison jusqu'à 15 degrés en utilisation. Un avantage très important sur un navire.

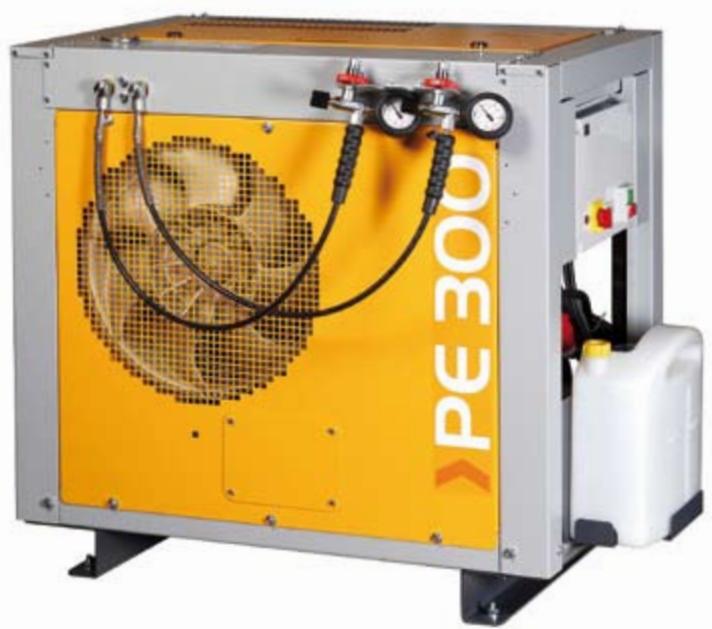

Construction compacte pour installation dans un espace réduit.

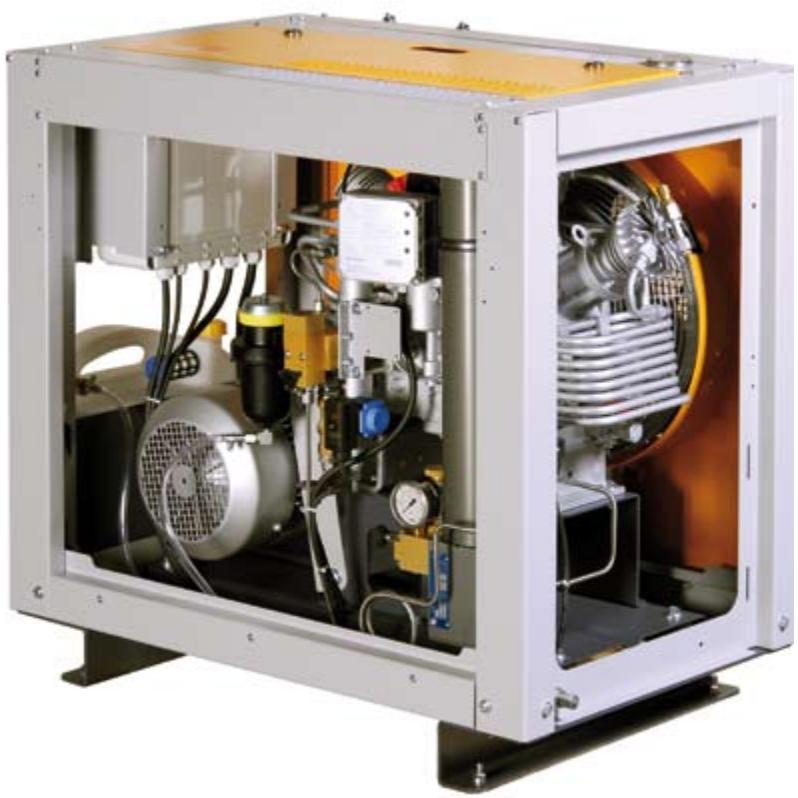

Les unités carénées PE 250 HE et PE 300 HE sont de loin les plus compactes de leur catégorie.

Afin d'arriver à l'encombrement minimal, la distance moteur – bloc a été minimisée. La version HE se désigne par un encombrement au sol réduit.

La version de base est équipée d'une purge automatique des condensats et d'une armoire de commande simple d'utilisation.

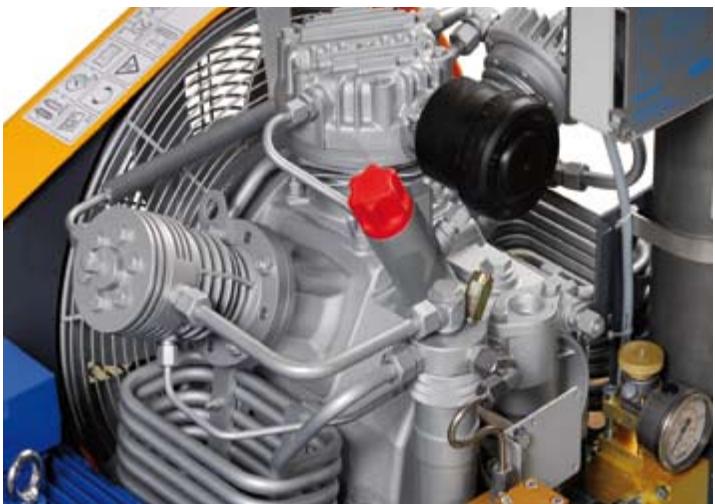

Robustesse du BLOC

Des cylindres traités pour une dureté de surface et usinés par honage unique à plateau. La segmentation dernier étage sans usure fabriquée en polymère high-tech minimise la consommation d'huile et optimise la fiabilité. Tous les refroidisseurs sont fabriqués en acier INOX pour prévenir la corrosion. La pompe à huile à basse pression avec filtre à huile assure une lubrification efficace et autorise des intervalles de vidange prolongés.

Fonctionnement automatique

L'armoire de contrôle gère l'arrêt automatique du compresseur à pression finale. La purge automatique de condensats vidange les séparateurs inter-étages et final pendant la marche du groupe ainsi qu'à chaque arrêt. Un compteur horaire permet de prévoir les intervalles de maintenance.

La technologie de filtration BAUER perfectionnée durant plusieurs décennies garantit une qualité d'air répondant de loin aux exigences de la norme DIN EN 12021.

Nos cartouches de filtration d'origine enlèvent l'humidité et épurent l'air comprimé.

Le controle permanent

Exclusivité mondiale BAUER: Le B-TIMER (optionnel) pour indiquer la nécessité de remplacer la cartouche de filtration et les intervalles de maintenance. Le mini-ordinateur comptabilise les heures de fonctionnement et indique avec fiabilité la durée de vie restante de la cartouche de filtration.

Tout pour la sécurité

Pièces détachées disponibles dans plus de 50 pays. Nous garantissons la disponibilité des pièces 20 ans après l'achat de la machine (et souvent bien plus que ça).

Bloc de compression IK 120 : plus robuste et plus durable Purge automatique

Système de filtration P31 avec B-TIMER

Liste des équipements

OPTIONS	Gamme TE			Gamme HE
Modèle	PE 200 TE	PE 250 TE	PE 300 TE	PE 250 HE	PE 300 HE
Options de fonctionnement
Contrôle de compresseur	○	○	○	●	●
Arrêt automatique en pression finale	○	○	○	●	●
Purges automatiques de condensats	○	○	○	●	●
Câble et protection moteur	○	○	○	●	●
Options de filtration de l'air
Système de purification P21	●	●	●
Système de purification P31		○	○	●	●
Système de purification P42			○	○	○
B-Timer	○	○	○	○	○
SECURUS1)			○	○	○
Options de distribution de l'air
1 flexible de chargement	●	●	●
2 flexibles de chargement	○2)	○2)	○2)	○	○
Ramppe de chargement 4 sorties directes				○	○
Ramppe de chargement 4 flexibles				○	○
Version sélecteur 225 ou 330 bar	●	●	●	●	●
Version replissage 225 et 330 bar	○	○	○	○	○

furniture standard

Option

1) disponible seulement sur P42

2) seulement avec option sélecteur

Caractéristiques techniques

Modèle	Entrainement	Débit	Nbre de tours	Durée de repl.	Moteur		Filtration TRIPLEX®	Dimensions approx. cm			Poids net
225 ou 330 bar1)		l/min2)	min-1	min3)	kW	CV		L	P	H	kg
PE 200-TE	triphasé	200	1250	1,0	4,0	5,5	P21	110	52	57	120
PE 250-TE	triphasé	250	1450	0,8	5,5	7,5	P21 / P31	110	52	57	130
PE 300-TE	triphasé	300	1800	0,7	7,5	10,0	P21 / P31 / P42	110	52	57	140
PE 250-HE	triphasé	250	1450	0,8	5,5	7,5	P31 / P42	110	69	99	230
PE 300-HE	triphasé	300	1800	0,7	7,5	10,0	P31 / P42	110	69	99	250

1) 225 bar / 330 bar alternativement

Option disponible avec sélecteur 225 / 330 bar

2) temps de remplissage d'une

bouteille 1L de 0 à 200bar
