| Type d'appareil | Amplificateur intégré stéréo |
| Puissance de sortie | Non précisé |
| Impédance des enceintes | Non précisé |
| Nombre de canaux | 2 (stéréo) |
| Entrées audio | Non précisé |
| Sorties audio | Non précisé |
| Contrôle du volume | Oui |
| Fonctionnalités supplémentaires | Non précisé |
| Alimentation | Non précisé |
| Dimensions | Non précisé |
| Poids | Non précisé |
| Couleur | Non précisé |
| Type de modulation | Stéréo |
| Utilisation recommandée | Audio domestique |
| Mode d'emploi inclus | Oui |
FOIRE AUX QUESTIONS - MAX-250 ADVANCE
Questions des utilisateurs sur MAX-250 ADVANCE
0 question sur cet appareil. Repondez a celles que vous connaissez ou posez la votre.
Poser une nouvelle question sur cet appareil
Téléchargez la notice de votre Amplificateur audio au format PDF gratuitement ! Retrouvez votre notice MAX-250 - ADVANCE et reprennez votre appareil électronique en main. Sur cette page sont publiés tous les documents nécessaires à l'utilisation de votre appareil MAX-250 de la marque ADVANCE.
MODE D'EMPLOI MAX-250 ADVANCE
Ce symbole figurant sur le produit ou son emballage signifie que votre équipement électrique et électronique doit être mis au rebut séparément de vos déchets ménagers lorsqu'il atteint la fin de sa durée de vie. Il existe des systèmes de collecte séparée pour le recyclage dans l'UE.
Pour plus d'informations, veuillez prendre contact avec les autorités locales ou le revendeur auquel vous avez acheté ce produit.
ATTENTION: afin de réduire tout risque de choc électrique ou de feu, ne pas exposer votre appareil à l'humidité ou à toutes sortes de liquides
Pour prévenir tout risque de chocs électriques, ne pas ouvrir l'appareil. Si un problème apparait, faites réparer votre appareil par un technicien qualifié.
LE POINT D'EXCLAMATION vous indiquera la présence d'informations importantes, tant au niveau utilisation que maintenance de votre appareil.
Si vous souhaitez déplacer ou transporter votre appareil, nous vous conseillons dans le cas d'un déménagement, d'un retour pour réparation, etc., de réemballer dans son emballage d'origine votre appareil.
Toutes les consignes de sécurité et instructions quant à l'utilisation de ce produit doivent faire l'objet d'une lecture attentive.
Les consignes de sécurité et instructions doivent être retenues pour un usage futur de leur produit
TENEZ COMPTE des alertes
Les mises en garde inscrites sur votre appareil ou imprimées dans ce manuel doivent être respectées.
Toutes les instructions concernant l'utilisation et le fonctionnement de votre appareil doivent être suivies.
Votre appareil ne doit pas être utilisé près d’un point d’eau ou dans un environnement trop humide.
Ventilation
Votre appareil doit être installé de telle façon que sa ventilation ne soit en aucun cas entravée. Il ne faut pas l'utiliser sur un lit, un sofa ou une surface similaire qui obstruerait ses grilles de ventilation. Dans tous les cas, il convient de vérifier que votre appareil puisse être ventilé naturellement. Ne pas l'encastrer.
Sources de chaleur
Il est conseillé d'éloigner votre appareil d'une source de chaleur type radiateur ou autres sources produisant une source de chaleur.
Alimentation electrique
Le branchement de votre appareil doit se faire en respectant les indications contenues dans ce manuel. Votre installation électrique doit être en conformité afin de permettre une utilisation en toute sécurité de votre appareil.
Massé et polarité
Des précautions doivent être prises afin de respecter la polarité et la mise à la terre de votre appareil.
Protection du CORDON secteur
Votre cordon d'alimentation doit être correctement installé afin qu'il ne soit pas piétiné ou arraché.
Nettoyage
Votre appareil doit être nettoyé seulement avec les produits préconisés par le fabricant. Des produits trop aggressifs contenant des acides peuvent endommager les différentes surfaces de votre appareil.
AUTRES sources d'alimentation
Dans le cas d'une utilisation d'une antenne externe, vous devez l'éloigner d'une ligne électrique.
Période d'inutilisation
Si vous quittez votre domicile pour une longue période, nous vous conseillons de débrancher l'appareil.
Penetration d'objets ou de liquide
Des précautions doivent être prises afin d’empêcher la pénétration d’objets ou de liquides à l’intérieur de votre appareil.
Dommages necessitant une intervention
Votre appareil doit être dépanné par une personne qualifiée quand:
- La prise d'alimentation ou son cordon a subi une déterioration, ou
- Un objet ou un liquide a pénétré à l'intérieur de votre appareil, ou
- Notre appareil a pris la pluie, ou
- Voiture appareil ne semble pas fonctionner correctement ou présente des modifications quant à ses performances habituelles, ou
- Voiture appareil est tombé ou son capot a été endommagé.
Votre appareil doit être impérativement dépanné par du personnel compétent et qualifié. Afin de connaître la station technique la plus proche, merci de contacter votre distributeur national.

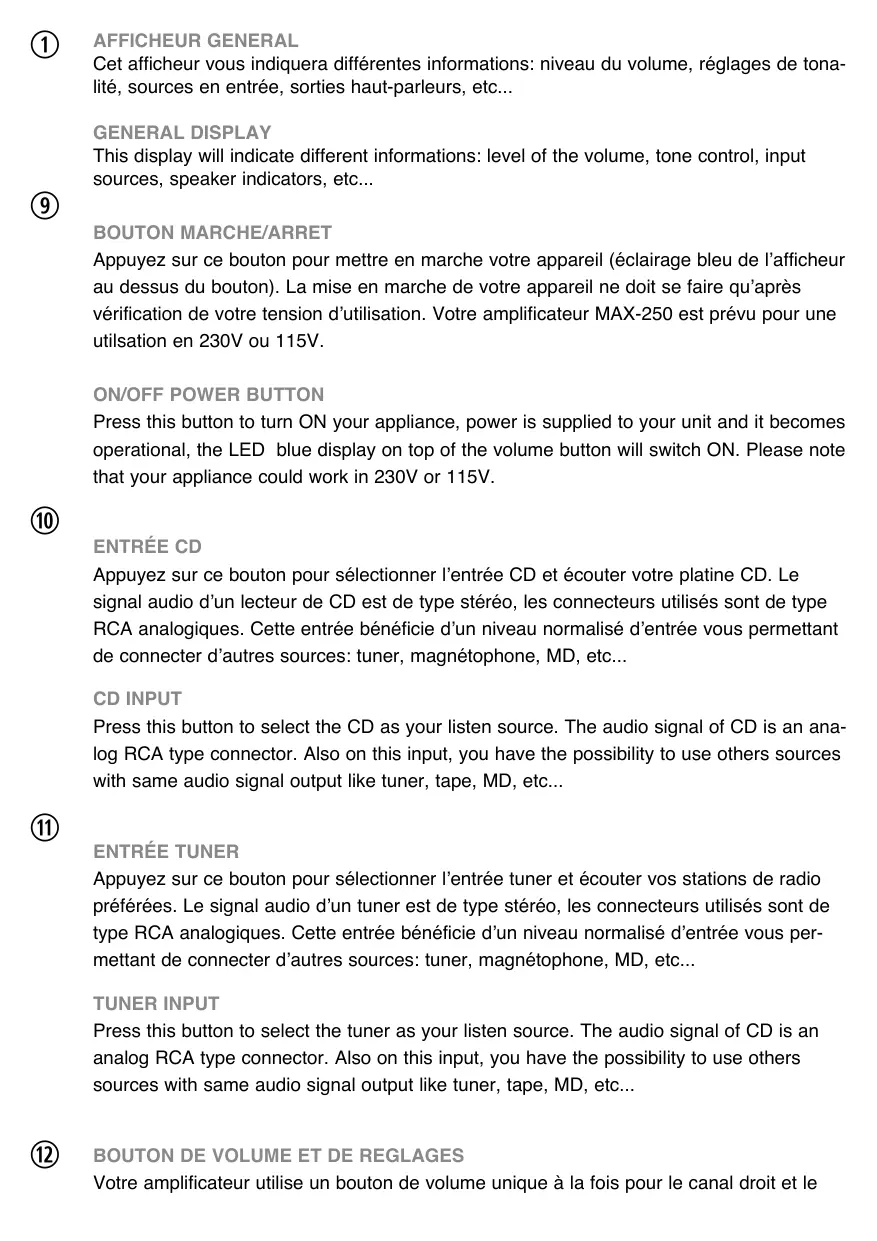

Cet afficheur vous indiquera différentes informations: niveau du volume, réglages de tonalité, sources en entrée, sorties haut-parleurs, etc...
BOUTON MARCHE/ARRET Appuyez sur ce bouton pour mettre en marche votre appareil (éclairage bleu de l'afficheur au-dessus du bouton). La mise en marche de votre appareil ne doit se faire qu'après vérification de votre tension d'utilisation. Votre amplificateur MAX-250 est prévu pour une utilisation en 230V ou 115V.
Appuyez sur ce bouton pour sélectionner l'entrée CD et écouter votre platine CD. Le signal audio d'un lecteur de CD est de type stéréo, les connecteurs utilisés sont de type RCA analogiques. Cette entrée bénéficie d'un niveau normalisé d'entrée vous permettant de connecter d'autres sources : tuner, magnétophone, MD, etc...
CD INPUT
Appuyez sur ce bouton pour sélectionner l'entréeuner et écouter vos stations de radio préférences. Le signal audio d'un tuner est de type stéréo, les connecteurs utilisés sont de type RCA analogiques. Cette entrée bénéficiait d'un niveau normalisé d'entrée vous permettant de connecter d'autres sources: tuner, magnétophone, MD, etc...
Votre amplificateur utilise un bouton de volume unique à la fois pour le canal droit et le
canal gauche. Tourner ce bouton dans le sens des aiguilles d'une montre pour augmenter le niveau sonore et tourner dans le sens opposé pour réduire le niveau sonore. Permet aussi le réglage des correcteurs de tonalité grave/medium/aigu. Indicateur de niveau ©
Appuyez sur ce bouton pour sélectionner l'entrée auxiliaire 1 ou auxiliaire 2 et écouter la source correspondante. Le signal audio auxiliaire est de type stéréo, les connecteurs utilisés sont de type RCA analogiques. Cette entrée bénéficiait d'un niveau normalisé d'entrée vous permettant de connecter d'autres sources. Afficheur
Appuyez sur ce bouton pour sélectionner l'entrée auxiliaire 3 ou auxiliaire 4 et écouter la source correspondante. Le signal audio auxiliaire est de type stéréo, les connecteurs utilisés sont de type RCA analogiques. Cette entrée bénéficie d'un niveau normalisé d'entrée vous permettant de connecter d'autres sources. Afficheur ©
Appuyez sur ce bouton pour sélectionner l'entrée phono et écouter votre platine disque. Le signal audio d'un lecteur de disque est de type stéréo plus masse, les connecteurs utilisés sont de type RCA analogiques et d'une masse. Cette entrée phono est de type "MM" (aimant mobile), aussi la cellule qui équipose votre platine disque doit être à aimant mobile "MM". Afficheur ©
L'entrée USB type A (MP3) située sur la face avant permet de lire les fichiers musicaux de votre lecteur MP3 précédemment chargés. Afficheur ©
Vous pouvez connecter un casque stéréophonique sur la prise jack située sur la façade de l'appareil. Les sorties haut-parleurs sont automatiquement déconnectées lors de l'introduction du jack dans la prise casque de votre amplificateur.
Votre MAX-250 compte deux produits pour haut-parleurs A et B. Il est possible de les activer ou de les désactiver ensemble ou séparément. Appuyer sur le bouton speakers pour accéder successivement aux quatre sélections de haut-parleurs: Off, paire A, paire B et A+B. Relâcher le bouton speakers pour arrêter la séquence. Afficheur ① ⑥
Appuyer sur le bouton tone pour activer ou désactiver les réglages de tonalité. Appuyer sur le bouton Tone pour accéder successivement aux quatre sélections : Off, B (réglage des graves), M (réglage des médiums) (Attention : le réglage du niveau des Médiums n'est perceptible qu'après une seconde) et T (réglage des aigus). Indicateur ⑧. À l'aide du bouton de volume/control ajuster le niveau des graves, médiums et aigus entre +10 et -10. Indicateur ⑥. Lorsque ces réglages vous satisfont, patientez environ 5 secondes pour
qu'ils soient automatiquement enregistrés.
Pour activer le mode direct qui permet de respecter le signal original, appuyer à nouveau sur le bouton Tone afin qu'il affiche Off.
Appuyer sur le bouton PC/iPod/USB pour accéder successivement aux quatre sélections suivantes: PC1, PC2, iPod ou USB. Relâcher le bouton lorsque la source recherchée s'affiche. Afficheur © Les entrées PC1, iPod et USB sont situées sur la face avant, l'entrée PC est située sur la face arrière.
Appuyer sur le bouton PC/iPod Equalizer pour accéder successivement aux cinq sélections suivantes : Off, 1, 2, 3 et 4. En mode Off, le signal d'entrée de votre PC1 ou iPod est restitué sans optimisation. En mode 1, 2, 3 ou 4, le signal audio en provenance de votre PC ou iPod subit un traitement audio afin d'assurer une restitution "plus audiophile". Mode Off (indicateur ©) et mode 1, 2, 3 ou 4 (indicateur ©)
Appuyez sur ce bouton pour augmenter (Led bleue s'allume) le niveau du signal en provenance de votre PC1 ou iPod.
LEVEL pc1/ipod
Connectez ici un ordinateur à l'aide d'un cordon minijack mâle 3,5mm.
PC1 minijack INPUT
Connectez ici la sortie casque de votre iPhone, iPod à l'aide d'un cordon minijack mâle 3,5mm. Vous pouvez aussi utiliser un cordon spécifique 30pins / mini jack 3,5mm.
Ipod MINIJACK INPUT
L'entrée USB type B située sur la face avant permet de lire les fichiers musicaux de votre ordinateur MAC ou PC sans driver. Afficheur ©
Sur votre PC, l'installation est automatique et aucun pilote n'est nécessaire. Avant quelques secondes, le message "Votre nouveau dispositif ou périphérique a été installé et est prêt à l'emploi" apparaitra pour confirmer que l'installation est réussie. La description s'affichera comme USB Audio CODEC.
Sur MAC, dans les préférences Son de votre logiciel système, sélectionner dans l'onglet "sortie" puis USB Audio CODEC.
Paire d'enceinte A : Brancher des enceintes ayant une impédance minimale de 4 ohms. Brancher l'enceinte droite aux bornes repérées 'R+' et 'R-' en s'assurant que 'R+' est reliée à la borne '+' de l'enceinte et 'R-' est reliée à la borne '-' de cette même enceinte. Brancher le haut-parleur gauche aux bornes repérées 'L+' et 'L-' en procédant de la même manière. Si les bornes SPEAKERS A et B sont utilisées simultanément, ne raccorder que des haut-parleurs ayant une impédance minimale de 8 ohms.
Pour la deuxième paire d'enceinte (B) procéder de la même façon que la paire B.
On peut utiliser les bornes serre-fils pour courants élevés comme bornes à vis pour les câbles des cosses plates, des broches, des prises "banane", ou pour des câbles des fils nus.
Les fils nus et les broches s'insèrent dans le trou diamétral percé dans la tige de la borne. Desserrer la bague en plastique jusqu'à ce que le trou dans la tige soit visible. Insérer la broche ou le fil nu dans le trou, puis fixer le câble en vissant la bague de la borne.
Eviter tout risque que le métal nu des câbles de haut-parleurs ne touche la face arrière ou un autre connecteur. S'assurer que la longueur dénudée ou la longueur de la broche ne dépasse pas 1/2 (1 cm) et qu'il n'y a aucun brin libre.
① SPEAKER TERMINALS
Vous devez connecter vos sources sur les entrées stéréo correspondantes. Ces entrées sont identiques à l'exception de l'entrée stéréophonique Phono qui est spécifique.
Servez-vous d'un câble audio analogue pour relier les prises L/R de l'ampli aux prises de sortie audio analogique de vos sources.
③ INPUTS
Les prises d'entrée PHONO de l'ampli servent à brancher des platines disque à cellules à aimant mobile (MM). Utilisez un câble audio analogique pour brancher les prises PHONO L/R de l'ampli aux prises de sortie audio de la platine.
Remarques : Si la platine disque a un câble de terre, branchez-le à la borne de masse de
l'ampli. Avec certaines platines, le branchement d'un câble de terre peut causer un ronflement. Dans ce cas, débranchez-le. Si la platine a une cartouche de type MC (à bobine mobile), vous devez utiliser un préamplificateur phono MC du commerce. Dans ce cas, branchez la platine disque à l'entrée phono du préamplificateur et branchez la sortie phono du préamplificateur aux prises PHONO L/R de l'ampli.
Si vous souhaitez utiliser un amplificateur de puissance plus puissant et utiliser le MAX-250 comme préamplificateur, branchez aux prises PRE OUT et connectez toutes les enceintes et le caisson de grave à l'amplificateur de puissance.
Vous pouvez brancher un autre amplificateur de puissance ou un caisson de grave actif (caisson amplifié). Cette sortie stéréophonique est ajustable par le bouton de volume général.
Si vous souhaitez utiliser uniquement la section amplificateur de puissance de votre MAX-250, connecter sur les prises L/R AMP IN votre autre préamplificateur ou table de
mixage audio.
En mode High Bias (ON), votre amplificateur est assimilable à un amplificateur en Classe A sur les premiers watts d'utilisation. L'utilisation de ce mode se traduit par un échauffement important, aussi votre amplificateur doit rester correctement ventilé.
Vérifier la tension d'alimentation. Si votre tension est de 115V, vous devez changer la position du sélecteur de voltage. Pour alimenter votre appareil, commuter l'interrupteur général sur ON.
Le microprocesseur assurant la gestion des différentes fonctions de l'amplificateur nécessite un temps de décharge d'une seconde, aussi il est déconseillé d'éteindre et de réallumer votre appareil pendant cette période d'une seconde.
La télécommande de votre MAX-250 regroupe les principales commandes de votre amplificateur. De plus, elle vous permet de contrôler d'autres appareils de la black line comme les lecteurs CD, tuner, etc...
