MODE D'EMPLOI CCS 245 ASTON THERMICA

Manuel d'utilisation

Nous vous félicitons.. pour votre choix, et nous vous remercions de la préférence que vous avez accordée à nos produits. “ASTON TERMICA" est très active depuis de nombreuses années sur le marché italien et sur les principaux marchés étrangers dans les divers secteurs du chauffage. L'Organisation ASTON TERMICA se vante tout particulièrement de la rapidité en matière d'assistance, conséquence logique d'un service constant assurant conseils et support aux clients et aux utilisateurs en général.

POUR TOUT BESOIN, VEUILLEZ DONC VOUS

ADRESSER À NOTRE AGENCE INDIQUEE Cl- CONTRE. Pour l'installation et l'emplacement de la chaudière, PAGE L 3 _—— T7 D 9

SERIE CCS Page 3 NORMES GENERALES Le présent livret est une partie intégrante et essentielle du produit, et il devra être remis à l'utilisateur. Lire attentivement les instructions contenues dans ce livret car elles fournissent des indications importantes concernant la sûreté d'emploi. Conserver soigneusement ce livret pour toute consultation qui se rendra nécessaire par la suite. Cet appareil devra être destiné uniquement à l'usage pour lequel il a été expressément prévu. Tout autre usage est à considérer impropre et par conséquent dangereux. Le constructeur décline toute responsabilité en cas d'éventuels dommages dérivant d'un usage impropre, incorrect et déraisonnable de l'appareil. Ne pas obstruer les grilles d'aspiration ou de dissipation En cas de panne et/ou de mauvais fonctionnement de l'appareil, le désactiver, en évitant toute tentative de réparation ou d'intervention directe. S'adresser exclusivement à des professionnels qualifiés. L'éventuelle réparation des produits ne devra être effectuée que par un centre d'après-vente agréé par le constructeur en utilisant exclusivement des pièces détachées d'origine. Le non-respect de ces règles peut compromettre ia sécurité de l'appareil. Pour garantir les performances et le bon fonctionnement de l'appareil, il est indispensable de suivre scrupuleusement les indications du constructeur et faire effectuer l'entretien périodique de l'appareil par des professionnels qualifiés. Si vous décidez de ne plus utiliser l'appareil, il faudra neutraliser les pièces susceptibles de générer des sources de danger potentielles. Livret: En cas de vente ou de transfert de l'appareil à un autre propriétaire ou bien en cas de déménagement, s'assurer toujours que le livret accompagne l'appareil de sorte que le nouveau propriétaire puisse le consulter. La transformation à partir d'un gaz d'une famille (H/L ou B/P) en gaz d'une autre famille, qui peut même être effectuée iorsque ia chaudière a déjà été installée, doit être réalisée uniquement par du personnel qualifié.

SERIE CCS Page 4 Avant de démarrer la chaudière, faire vérifier par du personnel qualifié: a} siles données indiquées eur la plaquette signalétique correspondent bien à celle du réseau d'alimentation du gaz, du courant et de l'eau: b) si le réglage du brûleur est compatible avec la puissance de la chaudière: c) siles conduits partant de la chaudière sont revêtus de gaines thermoisolantes adaptées; d) le bon fonctionnement du conduit de fumée: e) si l'afflux d'air comburant et l'évacuation des fumées se font correctement d'après les normes en vigueur; f) si l'aération et l'entretien courant sont assurés lorsque la chaudière est placée entre des meubies. Contrôler la pression de l'eau de l'installation sur l'hydromètre: lorsque l'installation est froide, l'instrument doit indiquer une valeur comprise dans les limites établies par le constructeur (1.5 bar); en cas de baisses de pression, s'adresser à du personnel qualifié Après chaque réouverture du robinet du gaz, attendre quelques minutes avant de réallumer la chaudière Ne pas laisser la chaudière branchée en cas de non-utilisation prolongée: débrancher les réseaux d'alimentation du gaz, de courant et de l'eau en agissant sur les robinets et les interrupteurs. Ne pas toucher les pièces de la chaudière qui se réchauffent en cours de fonctionnement ainsi que par la suite (pendant un certain temps). La présence d'enfants ou de personnes inexpertes dans le voisinage de ia chaudière est par conséquent interdite. Ne pas faire gicler d'eau ou d'autres liquides sur la chaudière. Ne poser aucun objet sur la chaudière. Faire contrôler par des personnes qualifiées si l'installation électrique est bien adaptée à la puissance que l'appareil exige. Pour l'alimentation de la chaudière, l'utilisation d'adaptateurs à prises multiples ou de rallonges n'est pas admise: il faut prévoir l'utilisation d'un interrupteur répondant aux normes de sécurité en vigueur. L'emploi d'appareils utilisant l'énergie électrique comporte le respect de règles fondamentales telles que: - ne pas toucher l'appareil lorsque des parties du corps sont mouiliées ou si vous êtes pieds nus

SERIE CCS Page 5 - ne pas tirer Sur les câbies électriques - ne pas permettre que des enfants ou des personnes inexpertes utilisent l'appareil. Le cäble d'alimentation ne doit pas être remplacé par l'utilisateur mais par une personne qualifiée S'assurer que l'installateur ait relié les écoulements de sécurité de la chaudière et du ballon à un dispositif d'évacuation. Dans le cas contraire, l'intervention des soupapes de sûreté provoquerait l'inondation des locaux, dont le constructeur ne saurait être responsabie. S'assurer que les conduits de l'installation ne soient pas utilisés comme prises de terre pour d'autres installations: non seulement ils ne sont pas appropriés à cet usage mais ils pourraient provoquer de graves dégâts aux appareils qui y sont reliés (chaud., ballon, etc.). Interdire l'utilisation de la chaudière aux enfants ou aux personnes inexpertes. Si vous décidez de désactiver définitivement la chaudière, faire effectuer les opérations de désactivation à des personnes qualifiées en vous assurant que les réseaux d'alimentation soient bien débranchés. Vérifier périodiquement le fonctionnement et le bon état du conduit d'évacuation des fumées. Ne pas nettoyer la chaudière avec des produits inflammables. Ne pas mettre de récipients contenant des produits inflammables dans le locai ou est située la chaudière. S'il y a des risques de gel, il faut prendre les mesures qui s'imposent, qui toutefois ne concernent pas le constructeur de la chaudière. La sécurité électrique de l'appareil n'est obtenue que par son raccordement à une installation de mise à la terre efficace, réalisée selon les normes en vigueur. La vérification de cette condition fondamentale doit être effectuée par des personnes qualifiées, le constructeur n'étant pas responsable des dommages causés par la non-réalisation d'uné bonne misé à la terre de l'installation. Faire contrôler par du personnel qualifié: a) l'étanchéité interne et externe de l'installation d'amenée du gaz;

ASTON sr ccs THERMICA Page 6 b) sile débit de gaz correspond bien à la puissance de la chaudière: c) siie type de gaz est celui pour lequel la chaudière a été prévue: d} Sila pression d'alimentation du gaz est comprise entre les valeurs indiquées par la plaquette signalétique de 1a chaudière; e) si l'installation d'amenée du gaz est bien dimensionnée et dotée de tous les dispositifs de sécurité et de contrôle prescrits par les lois en vigueur. BB Si vous sentez une odeur de gaz, ne pas actionner les interrupteurs électriques. Ouvrir les portes et les fenêtres. Fermer les robinets du gaz. Appeler des personnes qualifiées.

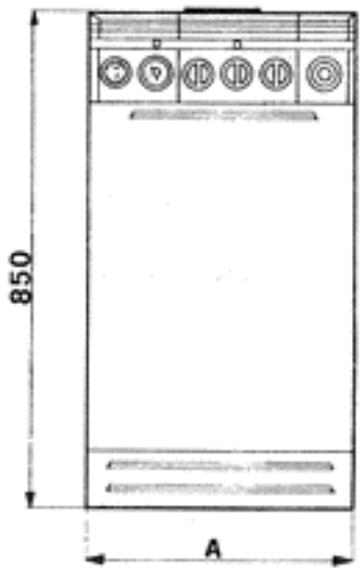

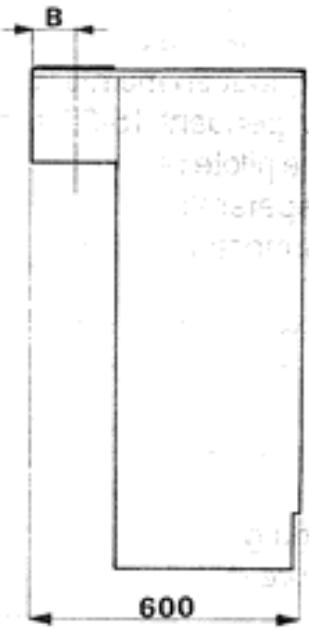

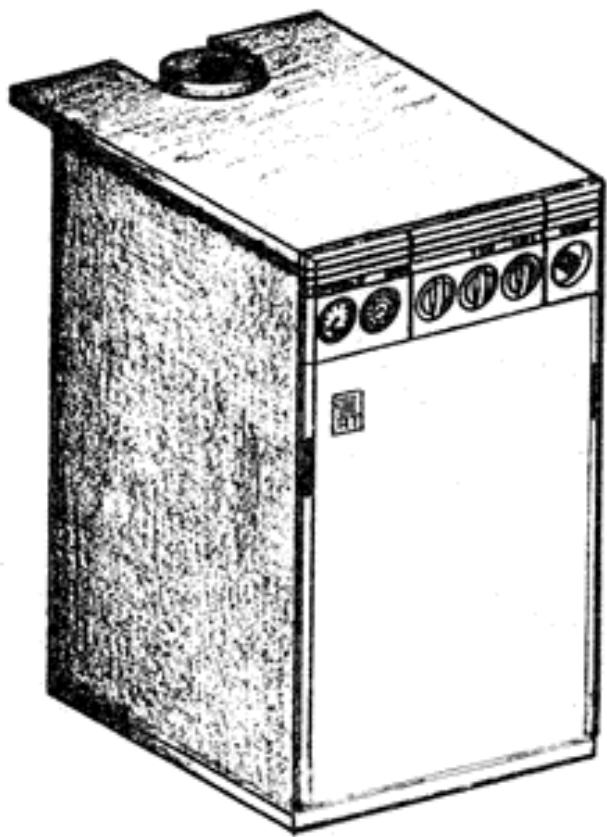

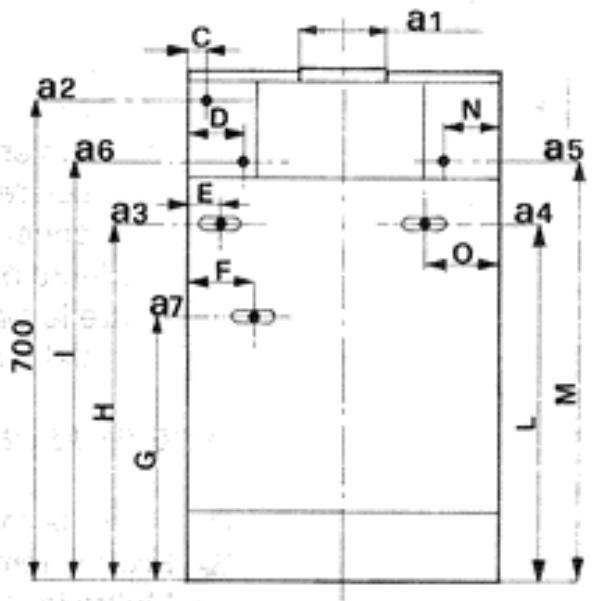

SERIE CCS Page 7 DESCRIPTION Ce sont des groupes thermiques (chaudière + brûleur) sur socle, dont le corps de la chaudière est formé d'éléments à ailettes en fonte conçus pour fonctionner avec un brûleur de gaz à aspiration d'air (atmosphérique) pour de petites et moyennes installations de chauffage. L'équilibre des surfaces d'échange côté fumées et côté eau assurent, par une excellente circulation de l'eau dans les éléments, un rendement élevé et une bonne durée. Les éléments sont en fonte moulée, soumis au contrôle de qualité, avec un système d'ailettes exploitant au maximum la transmission de la chaieur de ia fumée de combustion par convection, tout en maintenant ia facilité de nettoyage du corps de la chaudière. Les éléments, assemblés par cônes en acier, présentent un développement ‘en largeur” permettant de maintenir une profondeur de 60 cm jusqu'aux modèles 315, standard pour les meubles de cuisine. Le brûleur est construit en acier inox et est indiqué pour tous les types de gaz naturel, (H/L) et B/P. L'esthétique et la parfaite isolation sont assurées par un élégant tableau de commandes, une jaquette en panneaux d'acier peints et assemblés par pression, revêtus de laine de verre. Le dispositif antirefouleur (anti- vent) est incorporé dans la jaquette. La gamme comprend les versions suivantes: ccs C'est la version comportant le moins d'accessoires hydrauliques, permettant à l'installateur un vaste choix quant à l'empiacement des composants nécessaires au bon fonctionnement de j'insiaiiation. Le fonctionnement est automatique, avec allumage manuel piézo et contrôle de la flamme par thermocouple. CCS TOP C'est la version automatique des modèles CCS. lis possèdent une boite de commande électronique pour l'allumage automatique et le contrôle de la flamme par électrode d'ionisation, Ils sont équipés d'une horloge de programmation.

C’est la version des modèles TOP possédant l'équipement hydraulique le plus complet, avec le vase d'expansion, le circulateur, la valve de purge d'air automatique, la soupape de sûreté, le thermohydromètre et les raccords à un ballon éventuel.

cû: CCS CCS PK-TOP Bouton flxe Lampe-témoin Tnermostat de {équation de marche = la chaudièr : Lampe-témoin ‘flue-control' Réamement/di interrupteur marche/arrêt

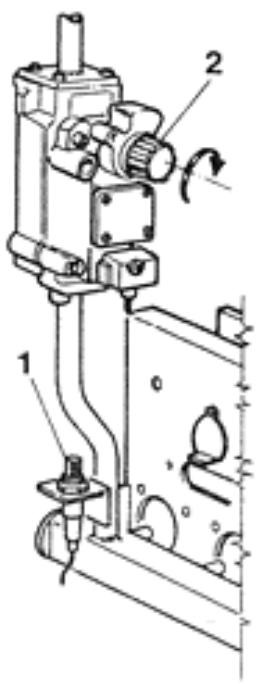

MISE EN MARCHE - VALVE MOD. V 4600C M Ouvrir le robinet du gaz. Appuyer à plusieurs reprises sur le boulon-poussoir de l'allumeur piézo-électrique 1, tout en maintenant enfoncé le bouton-poussoir 2 de la valve du gaz pendant 15-20 secondes. Le lâcher lentement, en contrôlant que le pilote reste allumé. Dans le cas contraire, attendre 30 secondes et répéter l'opération d'allumage. M Positionner ie thermostat de régulation sur la vaieur désirée (non inférieure à 45°C). Mettre le circuit électrique sous tension, allumant ainsi ie brûleur principal qui fonctionnera automatiquement. MISE EN MARCHE - VALVE VR 4605C Æ Ouvrir le robinet du gaz M Fixer la température désirée sur le thermostat de régulation B Mettre la chaudière sous tension. Mettre l'interrupteur en position de marche. L'allumage se fera automatiquement et le fonctionnement sera assisté par le thermostat de régulation. ARRET

Tourner dans le sens des aiguilles d'une montre le bouton-poussoir 2, pour fermer le passage du gaz au brûleur pilote ainsi qu'aux brüleurs principaux

La valve automatique n'a pas de pilote, il suffit donc d'éliminer le courant électrique ARRET PROLONGE En cas de non-utilisation prolongée de la chaudière, fermer le robinet du gez en amont et mettre l'appareil hors tension. Aux saisons froides, si vous n'avez pas rempli l'installation avec un mélange anti-gel adapté, il y a lieu d'effectuer un vidage.

a. Robinet du gaz fermé. a. Our le robinet du gaz b. Chaudière éteinte. D. Appuyer sur l'interrupteur situé au tableau s c. Pas de décharge dectrique.

1. Non-aïtumage du pilote. | 4 présence air dans le conduit. €. Appoler le technicien.

4. Maintenir le bouton enfoncé plus longtemps.

} Si les contrôles -b-d s'avèrent négatils, | | aopéez votre technicen a. Brüleur du pilote éteirt, | 2. Effectuer le vérification du point 1, b. La température de l'eau de la chaudière Bb. Positionner le thermostat de régulation à La

2. La flamme du brûleur est supérieurs à La position du lenpériiuse désirée

k Thermostat da régutation. ©. Alondra 30 sec et répétur le contréia du point 1 principal ne s'akume pas. €. Intervention du thermostat de sécurité. 4. Siles contrôles a-b-< s'avèrent négatifs, d. Pas de circulation d'eau. SPPEEZ VOUE LOT. æ. Robinet du gaz fermé &. Ouvrir le robinet du gaz. b. Bouton-poussoir en securié. b. Appuyer sur le bouton pour le réaermer. €. Nen-détaction de la flamme €. Appeler le tachnician

3. Non-allumage mod. TOP. | & Pas de décharge di d._ Appéier le technicien.

é. Présence d'air dans lé CCAdui. d. Répélér F'éfuritägé.

1. Intervention du thermostat de sécurité. 1. Appeler le technicien.

: pr, a. Flamme défectueuse. a-b Appeler votre technicien.

4. Crépitement à l'allumage. | à Débit de gaz insuffisant où mal réglé.

4. Fuñe dans le chcu des conduits 4. Contrôle des conduits externes - contrôle

5. Odeur de gaz. extemes et internes de la chaudière des conduits internes - appeler votre

technicien. s— +__— - _ —— ns _

2. Obetructions aux conduits fumées a. Eliminer des obstructions

Pb Consommation de gaz excessive Bb Appoler le technicien

6. Odeur de gaz non brûlés. Combusson non corecie.

| 2. Obsiructions au niveeu de le cheminée. | ». Appeler le technicien | b._ Cheminée ayant une section , une b._ Appeler le technicien.

7. Chaudiére qui produit | hauteur non adaptés <. Régler le ihermostat de la chaudière à une

condensation. © La chaudière fonctionne à une valeur supérieure. température InsuMsante a. Lintsrupteur &t8-hiver 59 trouve on #. Le déptacer sur position Niver. position été. D. Régier le thermostat sur une température plus D. Thermostat d'ambiance mal élevée ou le

8. Radiateurs froids en hiver. {insuffisent) ou défectueux Le Ca Ver a vannes Ge ils et 1e

<. instalation ou radiateurs fermés. robinets des radiateurs sont bien ouverts. Skle contrôle © s'avice négatil, appeler voire technicien. .… Imtorrupteur été-hiver ur position dépiacer sur poskion été.

9. Radiateurs chauds en été | 5. Cicumon naturels + ù Aopaled tsmioin.
