PSBC 400 EBC - Scie sauteuse FESTOOL - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Scie sauteuse électrique
Caractéristiques techniques principales	Scie à mouvement pendulaire avec variateur de vitesse
Alimentation électrique	230 V
Dimensions approximatives	Longueur : 300 mm, Largeur : 200 mm, Hauteur : 150 mm
Poids	2,5 kg
Compatibilités	Compatible avec les lames de scie sauteuse standard
Type de batterie	Non applicable (modèle filaire)
Tension	230 V
Puissance	400 W
Fonctions principales	Coupe précise, réglage de la vitesse, mouvement pendulaire
Entretien et nettoyage	Nettoyer régulièrement le filtre à poussière et vérifier les lames
Pièces détachées et réparabilité	Disponibilité de pièces détachées via le service après-vente FESTOOL
Sécurité	Équipé d'un interrupteur de sécurité et d'un système de protection contre les surcharges
Informations générales utiles	Garantie de 3 ans, service client réactif, accessoires disponibles en option

FOIRE AUX QUESTIONS - PSBC 400 EBC FESTOOL

Comment changer la lame sur la FESTOOL PSBC 400 EBC ?

Pour changer la lame, débranchez l'outil, retirez le capot de protection, puis utilisez la clé fournie pour desserrer la vis de la lame. Remplacez la lame par une nouvelle et resserrez la vis.

Que faire si la scie ne démarre pas ?

Vérifiez d'abord que l'outil est correctement branché. Assurez-vous également que l'interrupteur de sécurité est en position 'ON'. Si le problème persiste, contrôlez le câble d'alimentation et fuseaux.

Comment régler la profondeur de coupe ?

La profondeur de coupe peut être réglée à l'aide de la molette située sur le côté de l'outil. Tournez la molette dans le sens des aiguilles d'une montre pour augmenter la profondeur et dans le sens inverse pour la diminuer.

Quelle est la meilleure manière d'entretenir ma scie FESTOOL PSBC 400 EBC ?

Pour entretenir votre scie, nettoyez régulièrement les résidus de bois, vérifiez et remplacez les lames usées, et lubrifiez les parties mobiles selon les recommandations du manuel d'utilisation.

Comment éviter la surchauffe de l'outil ?

Pour éviter la surchauffe, ne forcez pas l'outil lors de la coupe. Assurez-vous de laisser l'outil refroidir après une utilisation prolongée et nettoyez les évents de ventilation régulièrement.

Quels types de matériaux puis-je couper avec la FESTOOL PSBC 400 EBC ?

La FESTOOL PSBC 400 EBC est conçue pour couper divers matériaux, y compris le bois, les panneaux de particules, et certains plastiques. Évitez de couper des matériaux métalliques ou très durs.

Y a-t-il un mode d'emploi disponible en ligne ?

Oui, vous pouvez télécharger le mode d'emploi en PDF sur le site officiel de FESTOOL dans la section 'Support' ou 'Téléchargements'.

Comment résoudre un problème de vibration excessive pendant l'utilisation ?

Les vibrations peuvent être réduites en s'assurant que la lame est bien fixée et en utilisant des lames appropriées pour le matériau à couper. Si le problème persiste, faites vérifier l'outil par un professionnel.

MODE D'EMPLOI PSBC 400 EBC FESTOOL

IMPORTANT: Lire toutes les instructions avant de démarrer les travaux.

Consignes de sécurité 19

Caractéristiques techniques 22

Description fonctionnelle 23

Utilisation en conformité avec les instructions 23

Mise en service 23

Réglages 25

Travail avec la machine 27

Accessoires 28

Entretien et maintenance. 31

Transport 32

Recyclage 32

Garantie 32

Symboles

V Volt

W Watts

A Ampère

Hz Hertz

Tension alternative

courant continu

d. c.

n° Vitesse de rotation à vide

Classe II conception

.../min tours ou courses par minute

min-1

heure

min minute

s seconde

kg kilogramme

Diametre

Information, astuce

°C centigrade

Nm Newton-mètre

mm millimetre

Ah heure d'ampère

Wh wattheure

T 4A

fusible à action retardée avec 4 Ampères

Avertissement de danger général

Risque d'électrocution

Lire les instructions / les remarques!

Porter une protection respiratoire!

Port d'une protection acoustique!

Porter des lunettes de protection !

Porter des gants de protection!

Consignes de sécurité d'ordre général

ATTENTION! Lire toutes les consignes de sécurité et indications. Le non-respect des avertissements et instructions indiqués ci-après peut entraîner un choc électrique, un incendie et/ou de graves blessures.

Conserver tous les avertissements et toutes les instructions pour pouvoir s'y reporter ultérieurement.

Le terme "outil" dans les avertissements fait référence à votre outil électrique alimenté par le secteur (avec cordon d'alimentation) ou votre outil fonctionnant sur batterie (sans cordon d'alimentation).

1 PLACE de travail

a) Maintenez l'endroit de travail propre et bien éclairé. Un lieu de travail en désordre ou mal éclairé augmente le risque d'accidents. b) N'utilisez pas l'appareil dans un environnement représentant des risques d'explosion et où se trouvent des liquides, des gaz ou poussières inflammables. Les outils electroportatifs génèrent des étincelles risquant d'enflammer les poussières ou les vapeurs. c) Tenez les enfants et autres personnes éloignés durant l'utilisation de l'outil electroportatif. En cas

d'inattention vous risquez de perdre le contrôle sur l'appareil.

2 Securite relative au systeme electrique

a) La fiche de secteur de l'outil électroportatif doit être appropriée à la prise de courant. Ne modifiez en aucun cas la fiche. N'utilisez pas des fiches d'adaptateur avec des appareils avec mise à la terre. Les fiches non modifiées et les prises de courant appropriées réduisent le risque de choc électrique. b) Évitez le contact physique avec des surfaces mises à la terre tels que tuyaux, radiateurs, fours et réfrigérateurs. Il y a un risque élevé de choc électrique au cas où votre corps serait relié à la terre. c) N'exposez pas l'outil électroportatif à la pluie ou à l'humidité. La pénétration d'eau dans un outil électroportatif augmente le risque d'un choc électrique. d) N'utilisez pas le câble à d'autres fins que celles prévues, n'utilisez pas le câble pour porter l'appareil ou pour l'accrocher ou encore pour le débrancher de la prise de courant. Maintenez le câble éloigné des sources de chaleur, des parties grasses, des bords tranchants ou des parties de l'appareil en rotation. Un câble endommagé ou torsadé augmente le risque d'un choc électrique. e) Au cas où vous utiliseriez l'outil électroportatif à l'extérieur, utiliser une rallonge autorisée homologuée pour les applications extérieures. L'utilisation d'une rallonge électrique homologuée pour les applications extérieures réduit le risque d'un choc électrique. f) Si l'usage d'un outil dans un emplacement humide est inévitable, utiliser une alimentation protégée par un dispositif à courant différentiel résiduel (RCD). L'usage d'un RCD réduit le risque de choc électrique.

3 Sécurité des personnes

a) Restez vigilant, surveillez ce que vous faites. Faites preuve de bon sens en utilisant l'outil électroportatif. N'utilisez pas l'appareil lorsque vous êtes fatigué ou après avoir consommé de l'alcool, des drogues ou avoir pris des médicaments. Un moment d'inattention lors de l'utilisation de l'appareil peut entraîner de graves blessures sur les personnes. b) Portez des équipements de protection. Portez des lunettes de protection. Le fait de porter des équipements de protection personnels tels que masque anti-poussières, chaussures de sécurité antidérapantes, casque de protection ou protection acoustique suivant le travail à effectuer, réduit le risque de blessures. c) Évitez une mise en service par mégarde. Assurez-vous que l'interrupteur est effectivement en posi

action d'arrêt avant de débrancher la fiche de la prise de courant. Le fait de porter l'appareil avec le doigt sur l'interrupteur ou de brancher l'appareil sur la source de courant lorsque l'interrupteur est en position de fonctionnement, peut entraîner des accidents.

d) Enlevez tout outil de réglage ou toute clé avant de mettre l'appareil en fonctionnement. Une clé ou un outil se trouvant sur une partie en rotation peut causer des blessures. e) Ne surestimez pas vos capacités. Veillez à garder toujours une position stable et équilibrée. Ceci vous permet de maîtriser l'appareil dans des situations inattendues. f) Portez des vêtements appropriés. Ne portez pas de vêtements amples, ni de bijoux. Gardez les cheveux et les vêtements à distance des pièces mobiles. Des vêtements amples, des bijoux ou des cheveux longs peuvent être happés par les pièces en mouvement. g) Si des dispositifs servant à aspirer ou à recueillir les poussières doivent être utilisés, vérifiez que ceux-ci soient effectivement raccordés et qu'ils sont correctement utilisés. L'utilisation de tels dispositifs réduit les dangers dus aux poussières.

4 Utilisation et EMPLOI soigneux de l'outil electroportatif

a) Ne surchargez pas l'appareil. Utilisez l'outil electroportatif approprié au travail à effectuer. Avec l'outil electroportatif approprié, vous travaillerez derniers et avec plus de sécurité à la vitesse pour laquelle il est prévu. b) N'utilisez pas un outil electroportatif dont l'interrupteur est déficient. Un outil electroportatif qui ne peut plus être mis en ou hors fonctionnement est dangereux et doit être réparé. c) Retirez la fiche de la prise de courant avant d'effectuer des réglages sur l'appareil, de changer les accessoires, ou de ranger l'appareil. Cette mesure de précaution empêche une mise en fonctionnement par mégarde. d) Gardez les outils électroportatifs non utilisés hors de portée des enfants. Ne permettez pas l'utilisation de l'appareil à des personnes qui ne se sont pas familiarisées avec celui-ci ou qui n'ont pas lu ces instructions. Les outils électroportatifs sont dangereux lorsqu'ils sont utilisés par des personnes non initiées. e) Prenez soin des outils électroportatifs. Vérifiez que les parties en mouvement fonctionnent correctement et qu'elles ne sont pas coincées, et contrôlez si des parties sont cassées ou endommagées de telle sorte que le bon fonctionnement de l'appareil s'en trouve entravé. Faites réparer

Les parties endommagées avant d'utiliser l'appareil. De nombreux accidents sont dus à des outils électroportatifs mal entretenus.

f) Maintenez les outils de coupe aiguisés et propres. Des outils soigneusement entretenus avec des bords tranchants bien aiguisés se coincent moins souvent et peuvent être guidés plus facilement. g) Utilisez les outils électroportatifs, les accessoires, les outils à monter etc. conformément à ces instructions et aux prescriptions en vigueur pour ce type d'appareil. Tenez compte également des conditions de travail et du travail à effectuer. L'utilisation des outils électroportatifs à d'autres fins que celles prévues peut entraîner des situations dangereuses. h) Gardez les poignées dans un état sec, propre et exempt d'huile et de graisse. Des poignées glissantes ne permettent pas une prise en main sûre et le contrôle de l'outil électrique dans des situations inattendues.

5 Utilisation et EMPLOI soigneux des apparelis sans FIL

a) Ne chargez les accumulateurs que dans des chargeurs recommandés par le fabricant. Un chargeur approprié à un type spécifique d'accumulateur peut engendrer un risque d'incendie lorsqu'il est utilisé avec d'autres accumulateurs. b) Dans les outils électroportatifs, n'utilisez que les accumulateurs spécialement prévus pour celui-ci. L'utilisation de tout autre accumulateur peut entraîner des blessures et des risques d'incendie. c) Tenez l'accumulateur non-utilisé à l'écart de toutes sortes d'objets métalliques tels qu'agrafes, pièces de monnaie, clés, clous, vis ou autres, étant donné qu'un pontage peut provoquer un court-circuit. Un court-circuit entre les contacts d'accu peut provoquer des brûlures ou un incendie. d) En cas d'utilisation abusive, du liquide peut sortir de l'accumulateur. Évitez tout contact avec ce liquide. En cas de contact par mégarde, rincez soigneusement avec de l'eau. Au cas où le liquide rentrerait dans les yeux, consultez en plus un médecin. Le liquide qui sort de l'accumulateur peut entraîner des irritations de la peau ou causer des brûlures.

6 Service

a) Ne faites réparer votre outil électroportatif que par un personnel qualifié et seulement avec des pièces de rechange d'origine. Ceci permet d'assurer la sécurité de l'appareil.

Consignes de sécurité spécifiques à la machine

• Ne tenez la machine que par l'intermédiaire des poignées isolées, si vous êtes susceptibles de toucher des lignes électriques cachées lorsque vous travaillez avec la machine. Si des outils touchent des lignes électriques, des pièces métalliques de la machine peuvent être mises sous tension et asséder une décharge électrique à l'utilisateur. Fixez et bloquez la pièce au moyen de serre-joints ou d'une autre manière sur un support stable. Si vous maintenez la pièce uniquement avec la main ou la bloquez uniquement contre votre corps, elle reste instable, ce qui peut conduire à une perte de contrôle.
• La lumière stroboscopique peut entraîner des chocs épileptiques chez les personnes sensibles. N'utilisez pas cette machine si vous souffrez d'épilepsie.

La poussière, un risque pour la santé

AVERTISSEMENT! Certaines poussières créées par le ponçage mécanique, le sciage, le meulage, le perçage et autres activités reliées

à la construction contiennent des substances chimiques connues (dans l'État de la Californie) comme pouvant causer le cancer, des anomalies congénitales ou représenter d'autres dangers pour la reproduction. Voici quelques exemples de telles substances:

• plomb provenant de peintures à base de plomb,
• silice cristallisée utilisée dans les briques, le ciment et autres matériaux de maçonnerie, et
• arsenic et chrome du bois d'œuvre traité avec un produit chimique.

Le risque d'exposition à de tels produits varie selon la fréquence à laquelle vous faites ce genre de travail. Pour réduire les risques d'exposition à ces substances chimiques : travailliez dans un

endroit bien ventilé et utilisez un équipement de sécurité approuvé, tel que masques antipoussières spécialement conçus pour filtrer les particules microscopiques.

Avertissement

POUR RÉDUIRE LE RISQUE DE DOMMAGES, L'UTILISATEUR DOIT LIRE LE MANUEL D'INSTRUCTION.

Caractéristiques techniques

Scies sauteuses sans fil	PSC 400 EB	PSBC 400 EB
Tension du moteur	10.8 - 18 V
Cadence de coupe	1500 - 3800 /min	1000 - 3800 /min
Longueur de course	26 mm (1.02 ″)
Course pendulaire	4 paliers
Position inclinée max. (uniquement avecaccessoire table angulaire WT-PS 400)	45° des deux côtés
Profondeur de coupe max. (en fonction de la lame de scie)
Bois	120 mm (4.72 ″)
Aluminium	20 mm (0.79 ″)
Acier	10 mm (0.39 ″)
Poids sans batterie	1.8 kg (3.97 lb.)
Classe de protection	☐ /II
Chargeur	TRC 3
Tension de réseau (entrée)		120 V ~
Fréquence du réseau		50/60 Hz
Tension de charge (sortie)		7,2 - 18 V=
Charge rapide		max. 3 A
Charge de maintain, pulsée		env. 0,06 A
Temps de charge pour	Li-ion 1,3 Ah / 2,6 Ah, 80 %	env. 22 / 45 minutes
	Li-ion 1,3 Ah / 2.6 Ah, 100 %	env. 35 / 70 minutes
Plage de température de charge admissible		-5 °C à +45 °C
Surveillance de la température	au moyen d'une résistance CTN
Batterie	BPS 12 Li	BPS 15 Li
Référence	495479	495480
Tension	10.8 V	14.4 V
Capacité	1.3 Ah	2.6 Ah
Poids	0.49 kg (1.08 lb.)	0.58 kg (1.28 lb.)

Description fonctionnelle

Des éléments fournis sont disponibles sur le volet qui se trouve au début de cette notice d'utilisation. Vous pouvez ainsi déplier cette page et visualiser en permanence les différentes parties de l'outil lorsque vous laisez la notice.

[1-1] Protecteur contre les projections de copeaux [1-2] Interrupteur de marche/arrêt [1-3] Gâchette d'accélération (uniquement PSBC 400 EB) [1-4] Blocage de mise en marche (uniquement PSBC 400 EB)

[1-5] Molette de réglage de la cadence de coupe [1-6] Touches pour desserrer l'accumulateur [1-7] Raccord d'aspiration [1-8] Levier pour table de sciage [1-9] Ejecteur de lame de scie [1-10] Table de sciage interchangeable [1-11] Commutateur de course pendulaire [1-12] Semelle

Utilisation en conformité avec les instructions

Les scies sauteuses sont conçues de façon conforme aux prescriptions pour le sciage de bois et de matériaux similaires. Avec les lames de scie spéciales proposées par Festool, vous pouvez également utiliser les machines pour le sciage de plastiques, d'acier, d'aluminium, d'alliages cuivre/zinc et de plaques en céramiques.

Les outils électriques FESTOOL doivent uniquement être montés sur une table de travail prévue par FESTOOL à cet effet. Du fait du montage sur une autre table de travail ou sur une table de travail réalisée par vos

propres soins, l'outil électrique peut devenir instable et entraîner des blessures graves.

Le chargeur TRC 3 est donc pour la charge des batteries indiquées.

Avertissement

Seul l'utilisateur est tenu responsable des dommages qui résultaient d'une utilisation non conforme aux prescriptions.

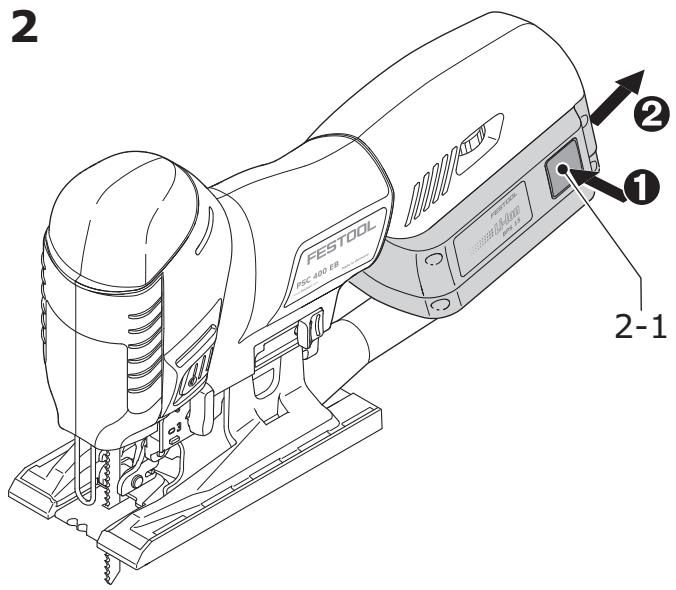

Retirer la batterie

Pressez les deux touches [2-1]. Retirez la batterie par l'avant.

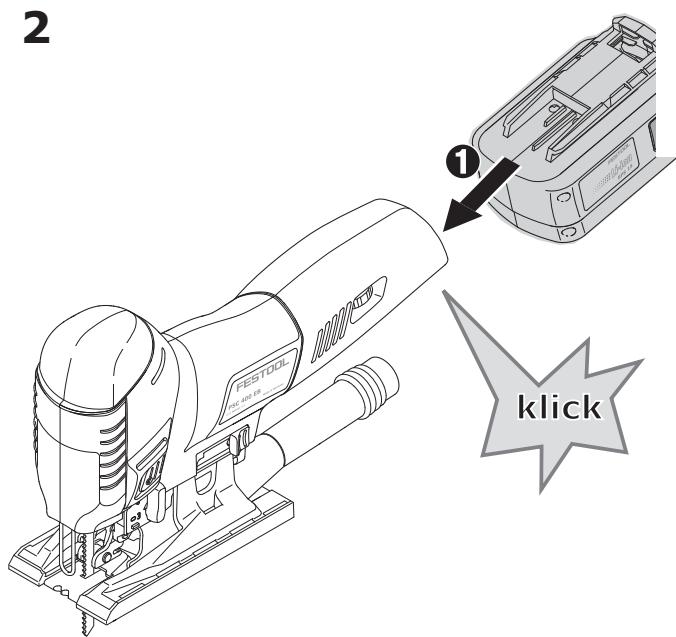

Insérer la batterie

Insérez la batterie jusqu’à l’enclenchement dans le logement sur la partie inférieure de la poignée, comme indiqué sur la figure. Toutes les batteries de la série BPS peuvent être utilisées avec les scies sauteuses sans fil.

Risque de blessure! Les blocs batteries de la série BPC ne doivent être utilisés que si le clip pour ceinture a été enlevé du bloc batteries.

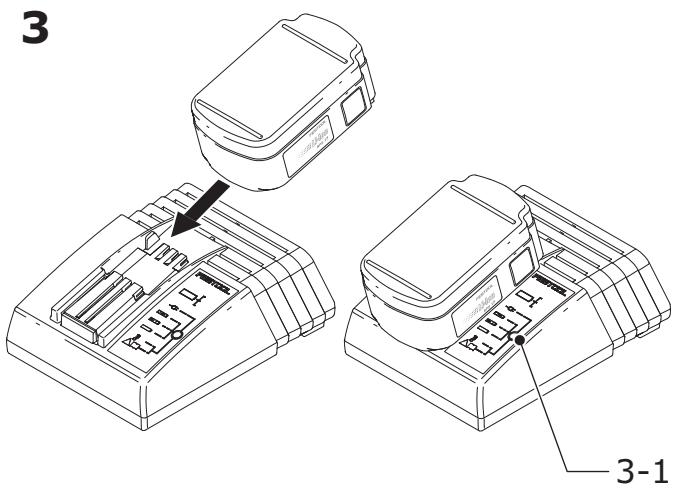

Charge de la batterie [3]

La batterie est livrée partiellement chargée. Afin de garantir la puissance entière de la batterie, chargez entièrement la batterie avant la première utilisation.

Le chargeur TRC 3 permet de charger toutes les batteries Festool des séries BPS et BPC. Le chargeur reconnaît automatiquement le type de batterie insérée (NiCd, NiMH ou Li-ion). Un microprocesseur pilote le processus de charge, en fonction de l'état de charge, de la température et de la tension de la batterie.

La LED [3-1] du chargeur indique l'état de service respectif du chargeur.

chargeur est opérationnel.

Batterie est chargée avec le courant maximal.

la batterie est chargée avec un courant réduit, la batterie Li-ion est chargée à 80 %.

processus de charge est terminé ou n'est pas redémarré, étant donné que l'état de charge actuel est supérieur à 80 %.

LED rouge - clignotement

Affichage de défaut général, p. ex. pas de contact total, court-circuit, batterie défectueuse, etc.

LED rouge - allumée en continu

La température de la batterie est en-dehors des valeurs limites admissibles.

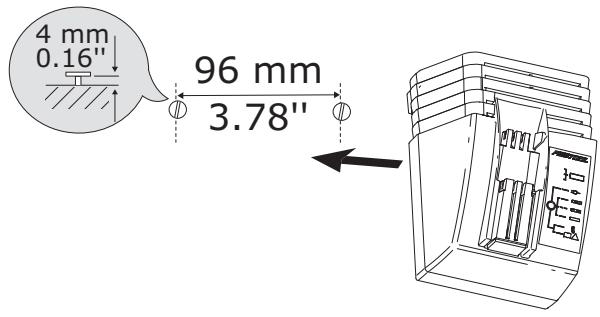

Fixation murale du chargeur TRC 3

Le chargeur TRC 3 est pourvu sur sa face arrière de deux trous oblongs. Il peut être fixé à un mur au moyen de deux vis (p. ex. vis à tête demi-ronde ou vis à tête plate, avec un diamètre de tige de 5mm).

Vissez les deux vis dans le mur à une distance de 96 mm, de manière à ce que les têtes de vis se trouvent encore à env. 4 mm du mur.

Attention aux illustrations au début de la présente notice d'utilisation.

Risques de blessures, chic électrique

Retirez systématiquement la batterie de la machine avant tous les travaux sur la machine!

Régulation de la cadence de coupe

La molette [1-5] permet de régler en continu la cadence de coupe entre 1500 et 3800 tr/min (PSBC 400 EB : 1000 - 3800 tr/min). Vous pouvez ainsi adapter de façon optimale la vitesse de coupe à chaque matériel. En position A, la détection de charge automatique est activée : la cadence de coupe est réduite au ralenti et est régulée vers la valeur maximale lorsque la lame entre en contact avec la pierre.

Cadence de coupe recommandée (position de la molette)

Bois durs, bois tendres, lamellés-collés, contreplaqués, panneaux de particules

Plaques en fibres de bois 4 - A

Matières plastiques 3 - A

Céramique, aluminium, métaux non ferreux 3-5

Acier 2-4

Régler le mouvement pendulaire

Pour pouvoir traiter différents matériaux avec un avancement optimal, les scies sauteuses pendulaires possèdent un mouvement pendulaire réglable. Le commutateur de mouvement pendulaire [1-11] met en besoin la position qui convient:

position 0 = mouvement pendulaire débrayé

position 3 = mouvement pendulaire maximum

Réglages conseillés du mouvement pendulaire

Bois dur et bois tendre, panneaux 1-3

d'aggloméré, panneaux de fibres

Lamellé collé, contreplaqué, matériaux 1 - 2

synthétiques

Céramique 0

Réglages conseillés du mouvement pendulaire

Aluminium, métaux non ferreux 0 - 2

Acier 0-1

Utilisation du protecteur contre les projections de copeaux

Le protecteur contre les projections de copeaux [1-1] empêche la projection des copeaux et améliore l'efficacité de l'aspiration des copeaux.

Poussez le protecteur contre les projections de copeaux [1-1] vers le bas, en exerçant une légère pression.

Remplacement de la table de sciage

Ouvrez le levier [1-8]. Retirez la table de sciage par le bas. Le montage s'effectue dans l'ordre inverse! Assurez-vous que la table de sciage repose correctement dans le guide.

À la place de la table de sciage, il est possible de monter la table angulaire WT-PS 400 ou la table adaptable ADT-PS 400.

Ne sciez jamais sans la table de sciage, ou l'une des tables proposées par Festool dans sa gamme d'accessoires.

Montage du pare-éclats

Le pare-éclats permet des découverts sans éclats sur le côté-sortie de la lame de scie.

La machine étant arrêtée, poussez le pare-éclats [4-1] sur le guide jusqu'à la lame de scie [4-2], mettez la scie sauteuse en marche, poussez le pare-éclats avec la machine en marche (Niveau de régime 5) au niveau d'une surface plane jusqu'à ce qu'il soit à fleur avec le bord avant de la table de sciage. À cette occasion le pare-éclats est entaille.

Après l'usure, il est possible de continuer d'utiliser le pare-éclats en le poussant d'env. 3 mm supplémentaires vers l'arrière. Afin que le pare-éclats fonctionne de façon fiable, il doit se couvrir des deux côtés très près de la lame de scie. Pour garantir des coupes sans éclats, un nouveau pare-éclats devrait être monté à chaque changement de lame de scie.

avec pare-éclats nouveau avec pare-éclats après l'usage

Aspiration

Risques pour la santé dus aux poussières

• Les poussières peuvent être dangereuses pour la santé. Pour cette raison, ne travaillez jamais sans aspiration. Respectez toujours les prescriptions nationales en vigueur lors de l'aspiration de poussières dangereuses pour la santé.

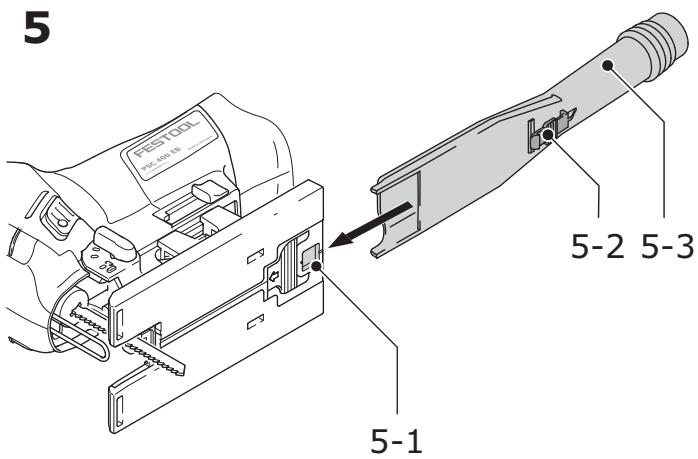

L'adaptateur d'aspiration [5-3] permet de raccorder les scies sauteuses à un aspirateur (diamètre du tuyau 27 mm).

Insérez l'adaptateur d'aspiration dans l'ouverture arrière de la table de sciage, de manière à ce que le crochet [5-2] s'engage dans l'évidement [5-1]. Pour retirer l'adaptateur d'aspiration, pressez le crochet [5-2].

Risques de blessures

Portez des gants de protection.

Ne utilisez des lames de scie déformées ou fendues ainsi que des lames de scie avec des taillants émoussés ou défectueux.

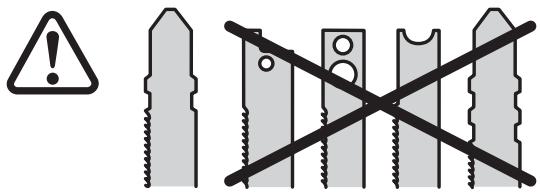

Choix de la lame de scie

Utilisez uniquement des lames de scie avec une queue à une came (queue en T). La lame de la scie ne devrait pas être plus longue que la déprévue. Afin de garantir un guidage sur, lors de ce la lame de scie devrait sortir en bas de la pièce chaque point.

En cas d'utilisation de la table angulaire et de la table adaptable, utilisez uniquement des lames de scie croisées. Nous recommandons l'utilisation de la lame de scie Festool S 105/4 FSG.

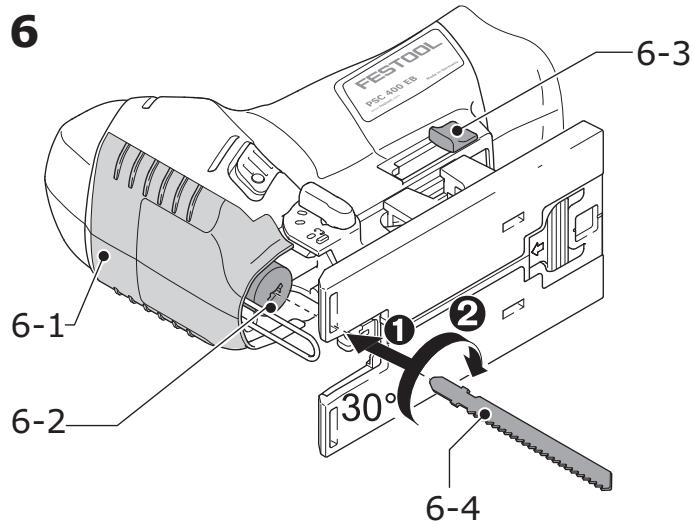

Risques de blessures, chic électrique

Retirez systématiquement la batterie de la machine avant tous les travaux sur la machine!

Poussez le cas échéant le protecteur contre les projections de copeaux [1-1] vers le haut. Engagez la lame de scie [6-4] dans l'ouverture [6-2] jusqu'en butée, avec les dents dans le sens de la coupe. Tournez la lame de scie [6-4] d'env. dans le sens des aiguilles d'une montre jusqu'à ce qu'elle s'enclenche.

Les joues de guidage se réglement automatiquement par rapport à la lame de scie montée.

Contrôlez la bonne fixation de la lame de scie. Une lame de scie mal fixée peut être éjectée et vous blesser.

Dans le cas de lames de scie très courtes, il est recommandé de retirer la table de sciage (voir chapitre Remplacement de la table de sciage) avant de monter la lame de scie.

Lors de l’éjection de la lame de scie, maintenez l’outil électrique de manière à ne pas risquer de blesser des personnes ou des animaux par l’éjection de la lame de scie. Poussez le dispositif d’éjection de la lame de scie [6-3] vers l’avant, jusqu’en butée.

Si la lame de scie n'est pas ejectée : faire tourner la scie sauteuse pendant 3 à 10 secondes à vitesse élevée. Actionner ensuite à nouveau le dispositif d'éjection de la lame de scie [6-3].

Endommagement de la machine par pénétration de poussières, risques de blessures

Ne pas travailler au-dessus de la tête!

Risques de blessures

Vérifiez que la lame est bien fixée avant de mettre la scie en marche. Il faut toujours approcher la scie de la pièce à scier avec la lame en marche. Arrêtez l'immobilisation complète de la machine électrique avant de la déposer. L'outil peut se bloquer et conduire à une perte de contrôle de la machine électrique.

En travaillant des pièces de petite taille ou des pièces minces, utilisez toujours un support stable.

Maintenez l'outil électrique par le biais de la poignée pendant le travail et guidez-le le long de la ligne de

coupe souhaitée. Pour garantir des découpes précises et un fonctionnement sans à-coups, guidez l'outil électrique avec les deux mains.

Guidage libre le long d'un tracé

Grâce à sa forme triangulaire, le pare-éclats [4-1] indique la ligne de coupe de la lame de scie. Il facilite de ce fait le sciage le long d'un tracé.

Marche/arrêt

L'outil électrique est muni d'un bouton [1-2] des deux côtés pour la mise en marche / l'arrêt.

La scie PSBC 400 EB dispose en plus d'une gachette d'accélération [1-3] avec blocage de mise en marche [1-4]. Utilisez le bouton [1-2] pour le fonctionnement en continu.

Risques de blessures

Veillez à un éclairage suffisant au poste de travail.

Le regard dans la source lumineuse risque d'endommager la vue.

Ne regardez pas en direction de la lumière stroboscopique.

Une lumière continue / une lumière stroboscopique est intégrée pour éclairer la ligne de coupe :

jusqu'à env. 2 100 tr/mn : lumière continue

à partir d'environ 2 100 tr/mn : lumière stroboscopique

En position au-dessus de la tête (+/- 45°), l'éclairage est entièrement désactivé.

Travail de métaux

Pour des raisons de sécurité, respectez les mesures suivantes lors de l'usinage de métal : - Raccordez l'outil à un aspirateur approprié.

• Nettoyez régulièrement les dépôts de poussières accumulés dans le carter moteur.
• Utilisez une lame de scie pour métal.
• Fermez le protecteur contre les projections de copeaux.

Porter des lunettes de protection !

Signaux d'avertissement sonores

Des signaux d'advertissement sonores retentissent lors des états de fonctionnement suivants et la machine s'arrête :

peep — —

• Batterie déchargée ou machine surchargée.

Remplacez la batterie. Réduisez la charge de la machine.

peep peep —

• La machine est surchauffée. Après refroidissement, vous pouvez remettre la machine en marche.

peep peep peep

• La batterie Li-ion est surchauffée ou défectueuse. Contrôlez sa capacité de fonctionnement avec le chargeur, avec la batterie refroidie.

Accessoires

Utilisez uniquement les accessoires Festool et consommables Festool d'origine prévus pour cette machine, car ces composants systèmes sont parfaitement adaptés les uns par rapport aux autres. Si vous utilisez des accessoires et consommables d'autres marques, la qualité du résultat peut être dégradée et les recours en garantie peuvent être soumis à des restrictions. L'usure de la machine ou votre charge personnelle peuvent augmenter selon chaque application. Pour cette raison, protégez-vous, votre machine et vos droits à la garantie en utilisant exclusivement des accessoires Festool et des consommables Festool d'origine!

Les références des accessoires et des outils figurent dans le catalogue Festool ou sur Internet sous "www.festoolusa.com".

Lames de scie, autres accessoires

Afin de pouvoir découverts rapidement et proprement différents matériaux, Festool vous propose pour tous les cas d'utilisation des lames de scie spécialement adaptées à votre scie sauteuse Festool.

Sciage avec semelles spéciales

Les semelles spéciales protègent les surfaces de qualité contre les rayures et les striés.

Pressez la semelle au niveau de la position [7-1]. Poussez simultanément la semelle vers l'avant. Montez une autre semelle et poussez-la vers l'arrière, jusqu'à ce qu'elle s'enclenche.

Sciage avec la table angulaire

Risques de blessures

Retirez systématiquement la batterie de la machine avant le montage de la table angulaire!

La table angulaire WT-PS 400 permet le sciage d'angles intérieurs et d'angles extérieurs jusqu'à, ainsi que de tubes.

Aucune aspiration n'est possible lors du sciage avec la table angulaire !

Montage de la table angulaire

Retirez la table de sciage [1-10], (voir chapitre Remplacement de la table de sciage). Montez la table angulaire sur le support de table de la scie. Fermez le levier [1-8].

Assurez-vous que la table angulaire repose correctement dans le guide.

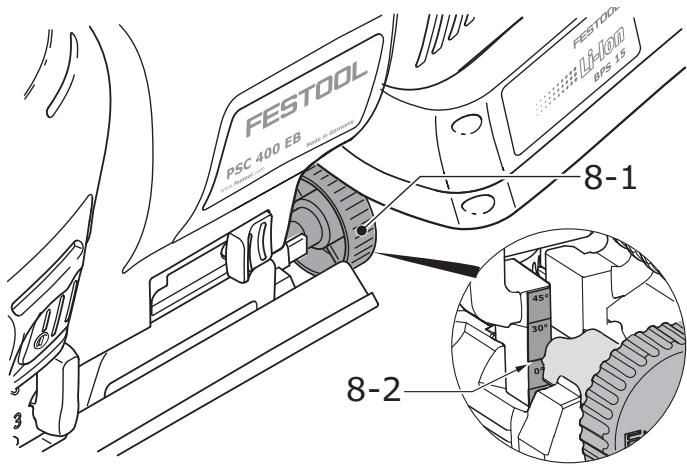

Réglage de l'angle

Tournez la molette [8-1] pour régler l'angle souhaité.

Vous pouvez régler les valeurs -45° et +45° à l'aide de l'échelle [8-2].

Position de la table angulaire	Application
Figure [9]	Angles, angles intéérieurs
Figure [10]	Angles
Figure [11]	Angles extérieurs, tubes

10 11

Risques de blessures

Sélectionnez la longueur de lame de scie et la profondeur de coupe de manière à ce que la lame de scie reste systématiquement plongée dans la pièce.

En cas de coupes à angle, nous recommandons de régler la table angulaire sur une valeur légèrement négative, afin de garantir un fonctionnement stable.

Risques de blessures

Retirez systématiquement la batterie de la machine avant le montage de la table adaptable!

La table adaptable ADT-PS 400 permet de fixer votre scie sauteuse sur le rail de guidage Festool et sur le compas KS-PS 400.

Montage de la table adaptable

Retirez la table de sciage [1-10], (voir chapitre).

Montez la table adaptable [12-1] sur le support de table de la scie. Fermez le levier [1-8].

Assurez-vous que la table adaptable repose correctement dans le guide.

Utilisez également le raccord d'aspiration [1-7] avec la table adaptable.

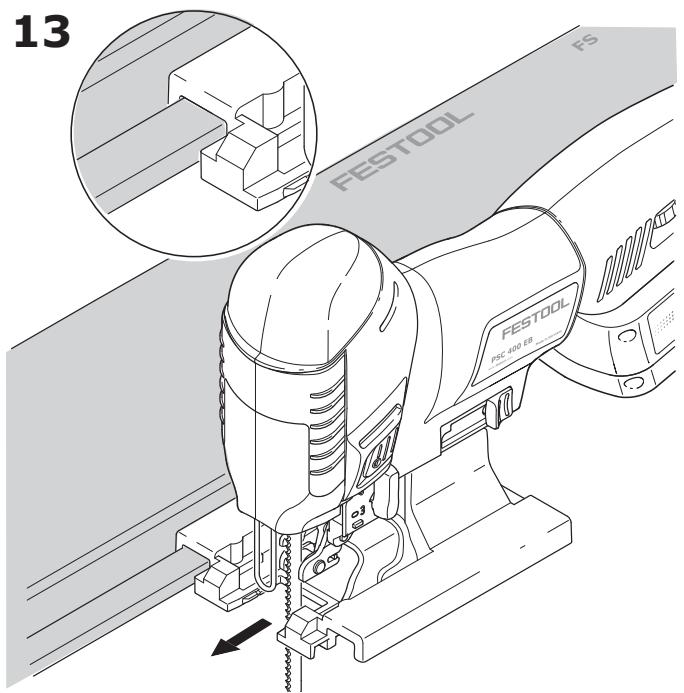

Adaptation au rail de guidage FS

L'utilisation du système de guidage Festool FS (figure [13]) vous facilite la réalisation de coupes rectilignes et précises, notamment dans le cas d'épaisseurs de matériel jusqu'à 20 mm. Montez la scie sauteuse avec la table adaptable montée [12-1] sur le rail de guidage.

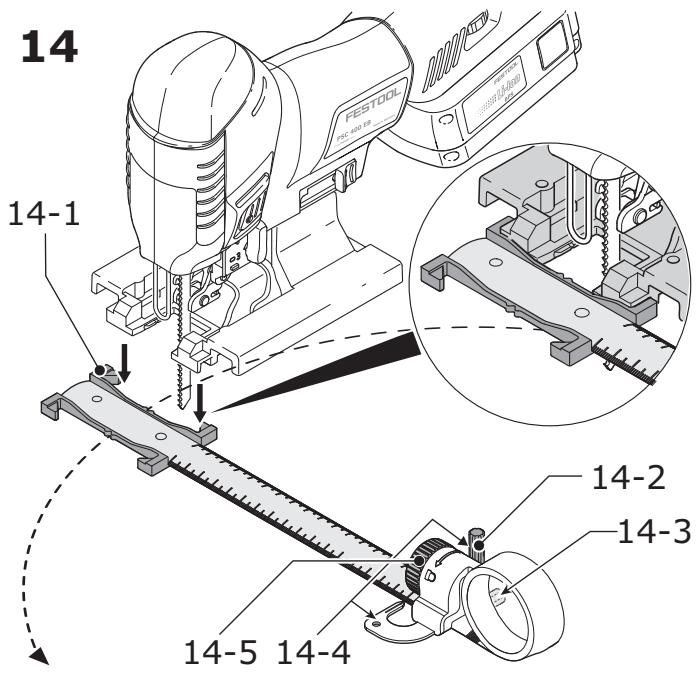

Adaptation sur le compas

Avec l'aide du compas, il est possible de réaliser des découpes circulaires d'un diamètre compris entre 120

et 3000mm. Le compas peut être monté des deux côtés sur la table adaptable.

Montez la scie sauteuse avec la table adaptable sur l'adaptateur [14-1] du compas. - Insérez la broche de centrage [14-2] dans l'orifice [14-4] du compas aligné par rapport à la lame de scie. Bloquez le décimètre à ruban sur le compas au moyen du bouton tournant [14-5]. ① Conservez la broche de centrage dans le de rangement [14-3].

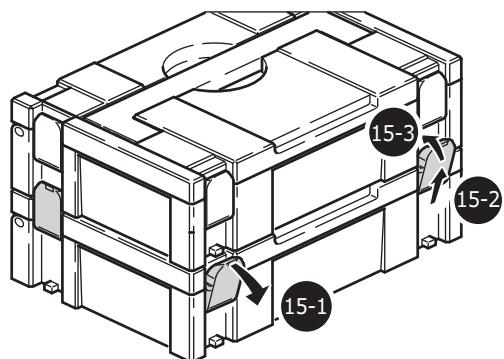

Systainer

De nombreux produits Festool sont fournis dans une caisse exclusive, appelée "Systainer". Celle-ci permet de protéguer et de ranger des outils et des accessoires complémentaires. Les Systainer sont empilables et peuvent être solidarisés. En outre, ils se fixent sur les aspirateurs CT Festool.

Poser deux Systainer l'un sur l'autre. Défaire les quatre éléments de verrouillage du Systainer inférieur en les tirant en arrière par leur bord supérieur [15-1].

Pousser les quatre éléments de verrouillage vers le haut [15-2].

Manœuvrer les quatre éléments de verrouillage [15-3] de sorte qu'ils s'enclenchent au niveau des éléments récepteurs du Systainer supérieur.

Avertissement

Tout travail de maintenance ou de réparation, qui nécessite l'ouverture du moteur ou du carter d'engrenages, doit uniquement être effectué par un centre service-client autorisé (nom fourni par votre revendeur) !

Les travaux de maintenance ou de réparation effectués par un personnel non autorisé peuvent conduire à la mauvaise connexion de câbles d'alimentation ou d'autres composants, ce qui peut entraîner à son tour des accidents avec des conséquences graves.

Avertissement

Risques de blessures, choc électrique

Retirez systématiquement la batterie de la machine avant tous les travaux de maintenance et d'entretien!

N'ouvre pas la batterie, ni le chargeur. La tension au condensateur à l'intérieur du chargeur reste élevée même après le débranchement du réseau.

Les dispositifs de protection et les composants endommagés doivent être réparés ou remplacés dans les règles de l'art par un atelier spécialisé agréé, dans la mesure où cela n'est pas spécifiquement différent dans la notice d'utilisation.

Observez les consignes suivantes :

• Maintenez les ouvertures d’aération sur la machine électrique et sur le chargeur dans un état propre, afin de garantir le refroidissement.
• Maintenez les contacts de raccordement sur la machine électrique, le chargeur et la batterie dans un état propre.
• Contrôlez régulièrement l'état d'usure du galet de guidage.
• Nettoyez régulièrement les dépôts de poussières sur le capot anti-projections.
• Nettoyez régulièrement la semelle, afin d'éviter des rayures et des stries sur la surface.
• N'ouvre pas la batterie, ni le chargeur. La tension au condensateur à l'intérieur du chargeur reste élevée même après le débranchement du réseau.
• Assurez-vous qu'aucune particule métallique (p. ex. copeaux métalliques) ne puisse parvenir dans le chargeur au niveau du logement de la batterie, ni à travers les fentes d'aération (risque de court-circuit).
• Ne chargez pas de batteries d'autres origines. Le chargeur est uniquement approprié pour la charge de batteries d'origine. Sinon, il y a risque d'incendie et d'explosion.

Remarques concernant les batteries

• Stockez de préférence les batteries dans un endroit sec et frais, dans une plage de température comprise entre 5°C et 25°C.
• La capacité de rendement optimale des batteries est obtenue dans une plage de température comprise entre 20°C et 30°C.
• Protégez les batteries contre l'humidité et l'eau, ainsi que contre la chaleur.
• Une durée d'utilisation nettement raccourcie après chaque charge indique que la batterie est usagée et qu'elle doit être remplacée par une batterie neuve.
• La batterie Li-ion et le chargeur sont parfaitement adaptés l'un à l'autre ! Une électronique intégrée empêche une surcharge dommageable ou une surchauffe lors du processus de charge.
• Du fait de la conservation de la batterie dans le chargeur opérationnel, la batterie est maintenue en permanence à l'état chargé par ajustement continu de la charge.
• Ne laissez pas les batteries déchargees pendant plus d'environ un mois dans le chargeur, si le chargeur est débranché du réseau. Il y a risque de décharge profonde et par conséquent de limitation de la capacité de l'accumulateur.
• L'accumulateur devrait être conservé dans son emballage d'origine, afin d'exclure tout risque de court-circuits.
• Si des batteries Li-ion devaient être stockées sans utilisation pendant une période prolongée, elles devraient être chargées à 40% de la capacité (durée de charge env. 15 minutes).

Transport

La quantité équivalente de lithium contenue dans la batterie Li-ion se situe sous les valeurs limites applicables et est contrôlée d'après le manuel UN ST/SG/AC.10/11/Rev.3 partie III, sous-paragraphe 38.3. Pour cette raison, la batterie Li-ion n'est soumise, ni en tant que composant individuel, ni insérée dans un appareil,

aux prescriptions nationales et internationales concernant les matières dangereuses. Les prescriptions concernant les matières dangereuses peuvent toutefois être applicables en cas de transport de plusieurs batteries. Dans ce cas, il peut s'avérer nécessaire de respecter des conditions particulières.

Recyclage

Ne jetez pas les outils électriques avec les ordures ménagères ! Éliminez les appareils, les accessoires et les emballages de façon compatible avec l'environnement. Respectez en cela les dispositions nationales en vigueur.

Remettez les batteries usagées ou défectueuses au commerce spécialisé, au service après-vente Festool ou aux installations de gestion de déchets publiques spécifiées. (respectez la législation en vigueur dans votre pays). Les batteries doivent être rendues chargées. Les batteries sont ainsi acheminées vers un recyclage approprié.

Conditions de la garantie (1+2 ans)

Vous avez droit à une prolongation de garantie gratuite (1 an + 2 ans = 3 ans) sur votre outil électrique Festool. Festool assume tous les coûts d’expédition pendant la première année de la garantie alors que les deuxième et troisième années, les coûts devront être assumés par le client. Festool paiera les frais de retour de l’outil au client par service de livraison terrestre UPS. La garantie est valable pour une période de 3 ans à compter de la date d’achat indiquée sur votre reçu ou votre facture.

Garantie limitée de festool

Cette garantie est valable à condition que l'outil soit utilisé conformément aux instructions de Festool. Festool garantit, à l'acheteur initial seulement, que l'outil indiqué sera exempt de tout défaut de matériel et de fabrication pendant un an à compter de la date d'achat. Festool ne donne aucune garantie supplémentaire, implicite ou explicite, sur les instruments portables électriques Festool. Aucun agent, représentant commercial, distributeur, vendeur ou employé de Festool n'est autorisé à prolonger ou à modifier les obligations ou restrictions de la présente garantie. Les obligations de Festool sont, à son entière discrétion, limitées à la réparation ou à l'échange des outils portables électriques Festool trouvés défectueux dans le présent emballage, tels que fournis avec le présent Guide d'utilisation.

Cette garantie exclut l'usure normale, les dommages causés par un usage impropre, les abus ou la négligence, ou tout dommage autre que ceux attribuables à des défauts de matériel et de fabrication. Cette garantie

Garantie ne s'applique pas aux accessoires tels que lames de scie circulaire, mèches de perceuse et vilebrequins, lames de scie sauteuse, bandes abrasives et meules. Sont également exclues les pièces d'usure, telles que balais de charbon, lamelles pour outils à air comprimé, joints et manchons de caoutchouc, disques et patins ponceurs, ainsi que les piles.

Les outils électriques portables Festool à remplacer ou à réparer doivent être retournés avec le reçu d'achat à Festool (voyez www.festoolusa.com ou appelez au 888-337-8600 pour connaître l'adresse d'expédition).

FESTOOL N'EST EN AUCUN CAS RESPONSABLE DES DOMMAGES DIRECTS OU INDIRECTS, IMPLICITES OU EXPLICITES, DÉCOULANT DE LA RUPTURE DE CETTE GARANTIE OU DE TOUTE AUTRE GARANTIE. TOUTES LES GARANTIES IMPLICITES, Y COMPRIS LES GARANTS IMPLICITES DE QUALITÉ MARCHANDE ET D'ADEQUATION À UN USAGE PARTICULAR, SONT LIMITÉES À UN PÉRIODE DE TROIS ANS.

Certains états américains et certaines provinces canadiennes ne permettent pas la limitation des garanties implicites ; il se pourrait donc que les limites indiquées ci-dessus ne s'appliquent pas dans votre cas. À l'exception de certaines garanties implicites des provinces ou des états indiquées ici, la présente garantie est exclusive et remplace toute autre garantie, convention et obligation similaire de Festool.

Cette garantie vous confère des droits légaux spécifiques, et vous pouvez aussi avoir d'autres droits pouvant varier d'un état à l'autre, ou d'une province à l'autre au Canada.

Simbolos 33
