Type d'accessoire	Table de travail / Guide de coupe
Compatibilité	Outils électroportatifs standards
Matériau	Aluminium et acier
Dimensions approximatives	Non précisé
Poids	Non précisé
Fonction principale	Support et guidage pour découpe précise
Réglages	Réglage de hauteur et angle possible
Montage	Facile, avec instructions multilingues
Langues de la notice	Plus de 12 langues
Accessoires inclus	Non précisé
Utilisation recommandée	Travail du bois et matériaux similaires
Garantie	Non précisé
Normes de sécurité	Conforme aux standards industriels
Entretien	Nettoyage régulier recommandé

FOIRE AUX QUESTIONS - CS 70 VL FESTOOL

Comment régler la profondeur de coupe sur la FESTOOL CS 70 VL ?

Pour régler la profondeur de coupe, déverrouillez le levier de réglage de profondeur, puis ajustez la profondeur en fonction de vos besoins en utilisant la graduation sur le guide. Une fois le réglage effectué, verrouillez le levier.

Que faire si la scie ne démarre pas ?

Vérifiez que le cordon d'alimentation est correctement branché et que la prise fonctionne. Assurez-vous également que l'interrupteur de sécurité est en position 'On'. Si le problème persiste, contactez le service après-vente.

Comment changer la lame de la scie ?

Pour changer la lame, débranchez la scie, puis utilisez la clé fournie pour desserrer les vis de fixation de la lame. Retirez la lame usée et installez la nouvelle en veillant à respecter le sens de rotation indiqué. Serrez les vis de fixation avant de rebrancher la scie.

Quel type de lame est compatible avec la FESTOOL CS 70 VL ?

La FESTOOL CS 70 VL est compatible avec des lames de 190 mm de diamètre et un alésage de 30 mm. Assurez-vous de choisir une lame adaptée au matériau que vous souhaitez couper.

Comment nettoyer et entretenir ma scie FESTOOL CS 70 VL ?

Après chaque utilisation, nettoyez la scie avec un chiffon sec pour enlever la poussière et les résidus. Vérifiez régulièrement l'état de la lame et remplacez-la si nécessaire. Assurez-vous également que les pièces mobiles sont bien lubrifiées.

Est-il possible de couper des matériaux épais avec la FESTOOL CS 70 VL ?

Oui, la FESTOOL CS 70 VL peut couper des matériaux jusqu'à une épaisseur de 70 mm. Pour des coupes plus épaisses, assurez-vous d'utiliser une lame appropriée et d'adapter votre vitesse de coupe.

Comment ajuster l'angle de coupe ?

Pour ajuster l'angle de coupe, déverrouillez le mécanisme de réglage angulaire et inclinez la base de la scie à l'angle souhaité. Utilisez la graduation pour un réglage précis, puis verrouillez le mécanisme.

Que faire si la scie vibre excessivement pendant l'utilisation ?

Des vibrations excessives peuvent indiquer que la lame est mal installée ou endommagée. Vérifiez le serrage de la lame et son état. Si le problème persiste, vérifiez également la surface de travail pour vous assurer qu'elle est stable.

Puis-je utiliser la FESTOOL CS 70 VL pour des coupes en biais ?

Oui, la FESTOOL CS 70 VL permet de réaliser des coupes en biais en ajustant l'angle de la base. Consultez le manuel d'utilisation pour des instructions détaillées sur la réalisation de coupes en biais.

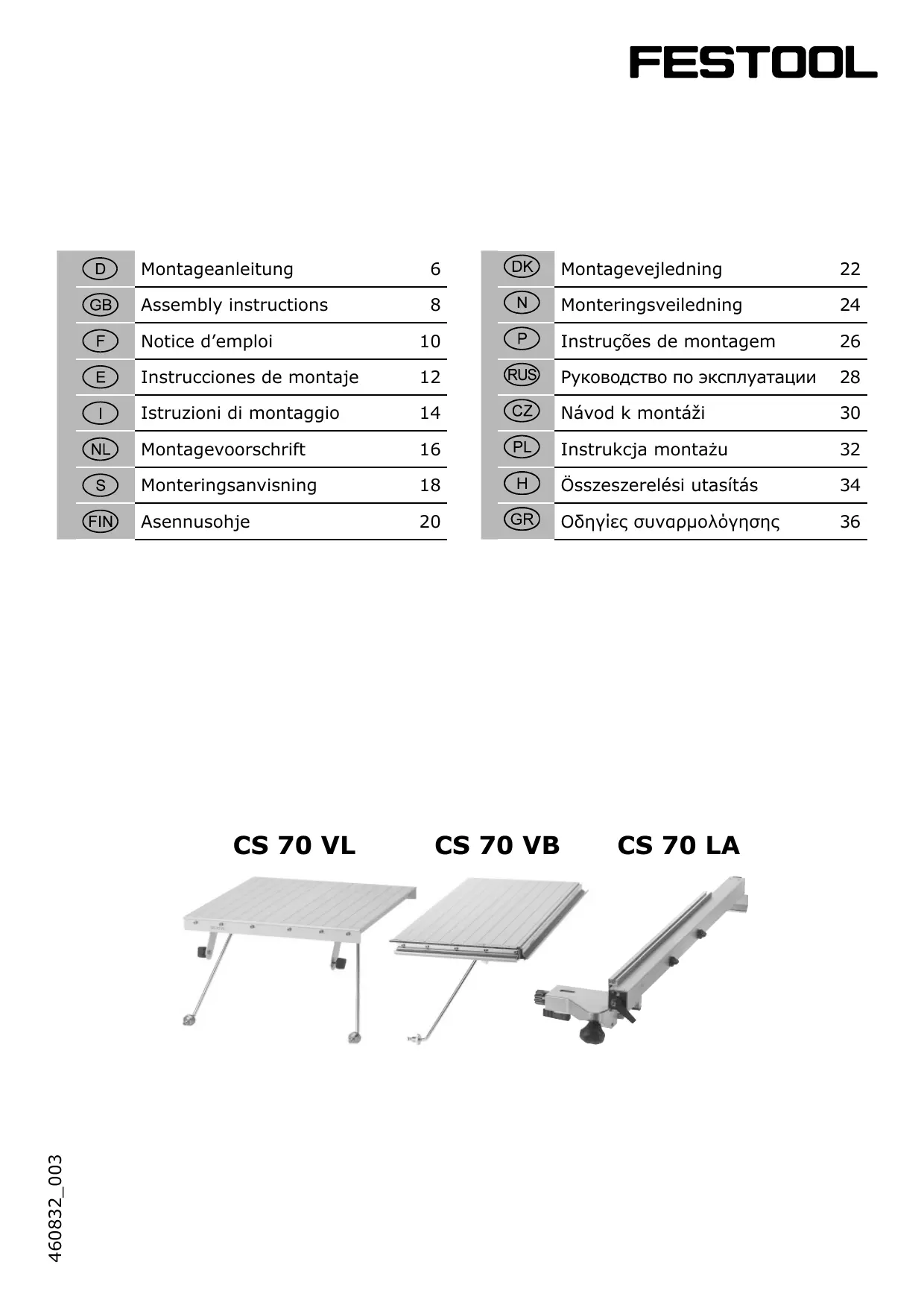

MODE D'EMPLOI CS 70 VL FESTOOL

D	Montageanleitung	6
GB	Assembly instructions	8
F	Notice d'emploi	10
E	Instrucciones de montaje	12
I	Istruzioni di montaggio	14
NL	Montagevoorschrift	16
S	Monteringsanvisning	18
FIN	Asennusohje	20

1 Elargissement de table CS 70 VB
2 Rallonge de table CS 70 VL
3 Butée en longueur CS 70 LA

1 Elargissement de table CS 70 VB (1.1)

Afin d'assurer le sciage précis avec butée jusqu'à une largeur de coupe de 680 mm, l'élargissement de table CS 70 VB peut être accélé à la table de base.

Le montage d'un élargissement sur le côte longitudinal d'une table (normalement à droite) permet d'élargir le plateau de sciage de 405 mm.

Suite des opérations de montage (fig. 2):

• Repliez les pieds d'appui (2.5) jusqu'à ce qu'ilsprésentent un angle droit par rapport au plateau.
• Tournez les boutons tournants (2.8) vers la gauche jusqu'à la butée.
• Posez l'élargissement de table, légèrement incliné vers le haut, avec son bord extérieur sur le début de la table (fig. 2).
• Tournez l'élargissement de table vers le bas, de sorte que le bord de serrage de pourtour (2.4) se trouve entre le bord du profilé (2.7) et la tôle de serrage (2.9).
• Introduisez le bout du pied d'appui avant (2.2) dans le trou oblong de gauche (2.1) du piètement de la table. Poussez-le vers le bas dans le trou et bloquez-le avec l'écrou moleté (2.3).
• Accrochez le pied d'appui arrrière dans le trou oblong, poussez l'élargissement de table vers le bas et vissez à fond l'écrou moleté arrrière.
• Veuillez ajuster la hauteur avec précision. Pour ce faire, posez la règle de butée jusqu'à la lame de scie sur la table de base.
• Ajustez l'élargissement de table sur les vis de réglage (4.8) - que vous tournez à l'aide d'un tournevis - sur la hauteur de la table de base.
• Attention! Ne pas vous reporter au bord extérieur de la table étant donné que celui qui peut être à un niveau de 0,2 à 0,3 mm inférieur à la surface de table restante.

• Montez le guide-butée angulaire encliquetable (1.4) sur le joint de la table de base et de l'élargissement, de sorte que l'élargissement de table s'aligne en fonction du bord de la table de base lorsque la butée est serrée à fond.

• Bloquez le bouton tournant avant (2.8).

• Appuyez l'élargissement de table à l'arrière, au niveau du joint, vers le bas puis serrez le bouton tournant arrière.
• Ensuite, restirer le guide-butée angulaire.
• Tournez la vis de réglage (2.10) au moyen du tournevis jusqu'à la butée. Si l'élargissement de table n'est pas monté pour la première fois, il faut que celui-ci soit pousse vers l'arrière, contre cette butée (vis de réglage). Cette fixation rend un alignement à l'aide du guide-butée angulaire encliquetable superflu.
• Contrôlez, au moyen de la règle de butée, l'exactitude de la planéité entre l'élargissement de table et la surface de la table de base. La planéité peut être ajustée sur la fixation (2.6).

Afin de pouvoir procéder à un ajustage sur le guide-butée angulaire encliquetable et la butée en longueur selon la graduation presente, il est indispensable que la graduation de l'élargissement de table et de la table de base soient en contact (fig. 4).

• Desserrez à cet effet les boulons de blocage (4.11) de la graduation de l'élargissement de table.
• Ajuster l'échelle graduée en fonction de la cote souhaitée.
• Serrez de nouveau à fond les boulons de blocage.

2 Rallonge de table CS 70 VL (1.2)

Afin d'assurer un appui fiable lors du sciage de longues pieces à usiner, la rallonge de table CS 70 VL peut être accolée au côté arrêté de la table de la CS 70 EB. Ainsi, la table de la scie est de 530 mm plus longue.

Suite des opérations de montage (fig. 3):

Montez l'équerre de fixation (3.6)GAuche et droite sur le côte arriere du piètement au moyen des boulons, écrous carrés et rondelles fournis.
- Serrez les vis (3.10).
- Si une table coulissante CS 70 ST est déjà montée, l'équerre de fixation pour la ballonge de la table doit être posée sur l'équerre de fixation de la table coulissante situé sur le côte de celle-ci, et les deux équérres doivent ensuite être fixées superposées. Dans ce cas, une rondelle de 4 mm d'épaisseur fournie doit être intercalée sous l'équerre sur l'autre côte, afin de compenser l'écartement.
- Rabattez les pieds d'appui (3.4) à angle croit par rapport au plateau.

• Tournez les boutons droit et gauche (3.8) de 3 à 4 tours environ vers la gauche.
• Accrochez la ballonge de table, légarement inclinée vers le haut, par les boulons filetés des boutons tournants (3.8) dans la fente (3.9) ouverte sur l'équerre de fixation. Ce faisant, l'équerre de fixation se trouve entre le bouton tournant (3.8) et l'étrier (3.7).
• Tournez la ballonge de table sur le niveau de la table de scie et introduizez le bout des pieds d'appui (3.2) dans le trou oblong (3.1) du piètement de la table. Poussezz les vers le bas et bloquez-les avec l'écrou moleté (3.3).
• Poussez la rallonge de table environ sur le même niveau que la table de la scie puis fixez-la au moyen des boutons tournants de gauche et de droite (3.8). La collerette en laiton des boutons de réglage doit se trouver au fond de l'encoche.
• Placer la rallonge de sorte qu'elle soit légèrement surbaissée par rapport à la surface de la table de base (pour s'en assurer, placer la règle de butée sur la table de base).
• Vissez à fond l'équerre de fixation au moyen du boulon (3.10).
• Contrôlez avec la règle de butée si la surface intégrale de rallonge est plane.
• La planéité peut être ajustée sur les fixations (3.5).

Rabattement de la rallonge:

• desserrez les boutons tournants (3.8),
• desserrez les écrous molettes (3.3),
• soulevez la rallonge à l'arrête et retirez les bouts des pieds d'appui du trou oblong,
• rentrez les pieds d'appui vers l'intérieur, en mode croisé,
• basculez la rallonge de table vers le bas.

3 Butée en longueur CS 70 LA (1.3)

Des travaux de sciage précis sur des gran-des pieces à usiner peuvent uniquement être réalisés à butée en longueur CS 70 LA correctement montée (fig. 4).

La butée en longueur est dotée, sur le bord de table avant et arrêté, d'à chaque fois un dispositif de serrage séparé.

Ce blocage double stabilise la surface de butée. La règle de butée (4.7) peut être montée sur le montant de butée (4.5) en tant que surface de guidage haute ou basse.

A cet effet, la règle doit être montée, correspondamment tournée de 90^ , sur les rainures de guidage générées.

La butée en longueur peut être réglée comme suit:

• bouton-poignée (4.2) - blocage de la butée sur le bord avant de la table,
• levier de serrage (4.3) - blocage de la butée sur le bord arrêté de la table,
• levier de serrage (4.1) - blocage du réglage précis,
• bouton tournant (4.10) - ajustage de la butée avec réglage précis,
• boutons tournants (4.6) - blocage de la règle de butée sur le montant de butée.

Afin de préparer le montage accolé de la butée, desserrez complètement les blocages suivants:

• le blocage sur le bord avant de la table (4.2),
• le blocage sur le bord arrêté de la table (4.3) (levier de serrage à la verticale, vers le haut),
• le blocage du réglage précis (4.1) (levier de serrage dirigé vers le commutateur).
• Ensuite, poussez la butée de par la droite sur le plateau de la table, de sorte que les griffes du dispositif de serrage avant et arrrière soient en dessous du bord de serrage de pourtour de la table (4.4).
• Vous pouvez voir la plage de réglage précis par la fenêtre (4.9).
• Le bouton tournant (4.10) vous permet de régler maintainant la plage de réglage de manière à-disposer à l'avoir, pour un réajustage ultérieur, d'une etendue de réglage suffisamment grande.
• Poussez ensuite la butée en fonction de la graduation jusqu'à environ la largeur de coupe souhaiétée et procédez au serrage, en vue du réglage précis, en tournant le levier de serrage (4.1) de 180^ environ.

Si le serrage ne s'avere pas etre assez ferme, déplacez le levier de serrage comme suit:

• déplacez le levier sur la position de serrage maximal.
• desserrez le boulon qui fixe le levier de serrage sur l'axe,
• déplacez le levier de serrage d'un pas vers l'arrière sur l'hexagone,
• resserrez le levier de serrage,
• ajustez la cote exacte pour la butée avec le réglage précis, au moyen du bouton tournant (4.10).
• Lorsque vous opéréz un déplacement d'un trait sur la graduation, la butée sera mue de 1/10è de mm.

Serrez le blocage de la butée à fond après l'avoir régle définitivement.
