FOIRE AUX QUESTIONS - CS 70 VB FESTOOL

Comment régler la profondeur de coupe de la FESTOOL CS 70 VB ?

Pour régler la profondeur de coupe, utilisez la molette de réglage située sur le côté de la scie. Tournez-la dans le sens horaire pour augmenter la profondeur et dans le sens antihoraire pour la diminuer.

Quelle est la capacité de coupe maximale de la FESTOOL CS 70 VB ?

La capacité de coupe maximale de la FESTOOL CS 70 VB est de 70 mm à 90° et de 50 mm à 45°.

Comment changer la lame de la scie FESTOOL CS 70 VB ?

Pour changer la lame, débranchez la scie, puis utilisez la clé de lame fournie pour desserrer le boulon de la lame. Retirez la lame usée et installez la nouvelle en veillant à bien aligner les dents.

Que faire si la scie ne démarre pas ?

Vérifiez d'abord que la scie est correctement branchée et que le câble d'alimentation est en bon état. Assurez-vous également que le verrou de sécurité est désactivé.

Comment nettoyer la scie FESTOOL CS 70 VB après utilisation ?

Utilisez un chiffon doux pour essuyer la scie et retirez les débris de la lame et des orifices d'aération. Évitez d'utiliser des produits chimiques agressifs.

Y a-t-il des accessoires recommandés pour la FESTOOL CS 70 VB ?

Oui, les accessoires recommandés incluent des lames de coupe spécifiques en fonction des matériaux, des guides de coupe, et des systèmes d'aspiration pour réduire les déchets de sciage.

Comment affûter la lame de la FESTOOL CS 70 VB ?

Pour affûter la lame, il est recommandé de l'apporter à un professionnel ou d'utiliser un affûteur de lame approprié. Ne tentez pas d'affûter la lame vous-même sans expérience.

Quelle est la garantie de la FESTOOL CS 70 VB ?

La FESTOOL CS 70 VB est généralement couverte par une garantie de 3 ans à partir de la date d'achat. Conservez votre preuve d'achat pour toute réclamation.

Puis-je utiliser la FESTOOL CS 70 VB pour des matériaux autres que le bois ?

Oui, la scie peut être utilisée pour couper certains matériaux comme le plastique et les panneaux composites, mais il est important de s'assurer que la lame appropriée est utilisée pour éviter d'endommager la scie.

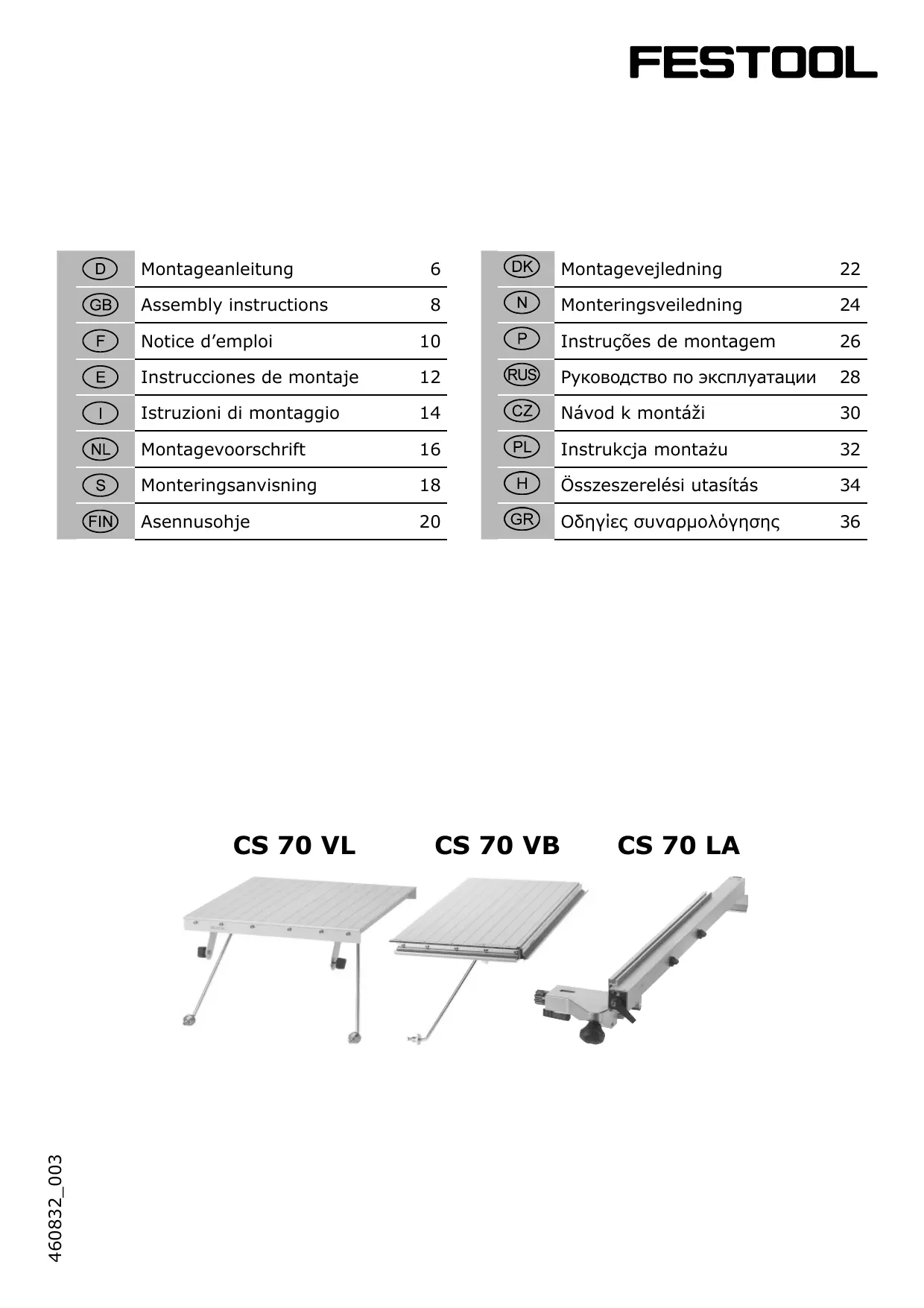

MODE D'EMPLOI CS 70 VB FESTOOL

D	Montageanleitung	6
GB	Assembly instructions	8
F	Notice d'emploi	10
E	Instrucciones de montaje	12
I	Istruzioni di montaggio	14
NL	Montagevoorschrift	16
S	Monteringsanvisning	18
FIN	Asennusohje	20

1 Élargissement de table CS 70 VB 2 Rallonge de table CS 70 VL 3 Butée en longueur CS 70 LA

1 Élargissement de table CS 70 VB (1.1)

Afin d'assurer le sciage précis avec butée jusqu'à une largeur de coupe de 680 mm, l'élargissement de table CS 70 VB peut être accolé à la table de base.

Le montage d'un élargissement sur le côté longitudinal d'une table (normalement à droite) permet d'élargir le plateau de sciage de 405 mm.

Suite des opérations de montage (fig. 2):

• Repliez les pieds d'appui (2.5) jusqu'à ce qu'ils présentent un angle droit par rapport au plateau.
• Tournez les boutons tournants (2.8) vers la gauche jusqu'à la butée.
• Posez l'élargissement de table, légèrement incliné vers le haut, avec son bord extérieur sur le début de la table (fig. 2).
• Tournez l'élargissement de table vers le bas, de sorte que le bord de serrage de pourtour (2.4) se trouve entre le bord du profilé (2.7) et la tôle de serrage (2.9).
• Introduisez le bout du pied d'appui avant (2.2) dans le trou oblong de gauche (2.1) du piètement de la table. Poussez-le vers le bas dans le trou et bloquez-le avec l'écrou moleté (2.3).
• Accrochez le pied d'appui arrière dans le trou oblong, poussez l'élargissement de table vers le bas et vissez à fond l'écrou moleté arrière.
• Veuillez ajuster la hauteur avec précision. Pour ce faire, posez la règle de butée jusqu'à la lame de scie sur la table de base.
• Ajustez l'élargissement de table sur les vis de réglage (4.8) - que vous tournez à l'aide d'un tournevis - sur la hauteur de la table de base.
• Attention! Ne pas vous reporter au bord extérieur de la table étant donné que celui-ci peut être à un niveau de 0,2 à 0,3 mm inférieur à la surface de table restante.
• Montez le guide-butée angulaire encliquetable (1.4) sur le joint de la table de base et de l'élargissement, de sorte que l'élargissement de table s'aligne en fonction du bord de la table de base lorsque la butée est serrée à fond.
• Bloquez le bouton tournant avant (2.8).
• Appuyez l'élargissement de table à l'arrière, au niveau du joint, vers le bas puis serrez le bouton tournant arrière.
• Ensuite, rétractez le guide-butée angulaire.
• Tournez la vis de réglage (2.10) au moyen du tournevis jusqu'à la butée. Si l'élargissement de table n'est pas monté pour la première fois, il faut que celui-ci soit poussé vers l'arrière, contre cette butée (vis de réglage). Cette fixation rend un alignement à l'aide du guide-butée angulaire encliquetable superflu.
• Contrôlez, au moyen de la règle de butée, l'exactitude de la planéité entre l'élargissement de table et la surface de la table de base. La planéité peut être ajustée sur la fixation (2.6).

Afin de pouvoir procéder à un ajustage sur le guide-butée angulaire encliquetable et la butée en longueur selon la graduation présente, il est indispensable que la graduation de l'élargissement de table et de la table de base soient en contact (fig. 4).

• Desserrer à cet effet les boulons de blocage (4.11) de la graduation de l'élargissement de table.
• Ajuster l'échelle graduée en fonction de la cote souhaitée.
• Serrez de nouveau à fond les boulons de blocage.

2 Rallonge de table CS 70 VL (1.2)

Afin d'assurer un appui fiable lors du sciage de longues pièces à usiner, la rallonge de table CS 70 VL peut être accolée au côté arrêté de la table de la CS 70 EB. Ainsi, la table de la scie est de 530 mm plus longue.

Suite des opérations de montage (fig. 3):

Montez l’équerre de fixation (3.6) gauche et droite sur le côté arrière du piètement au moyen des boulons, écrous carrés et rondelles fournis. - Serrez les vis (3.10). - Si une table coulissante de 70 ST est déjà montée, l’équerre de fixation pour la ballonge de la table doit être posée sur l’équerre de fixation de la table coulissante située sur le côté de celle-ci, et les deux équerres doivent ensuite être fixées superposées. Dans ce cas, une rondelle de 4 mm d’épaisseur fournie doit être intercalée sous l’équerre sur l’autre côté, afin de compenser l’écartement. - Rabattez les pieds d’appui (3.4) à angle droit par rapport au plateau.

• Tournez les boutons droit et gauche (3.8) de 3 à 4 tours environ vers la gauche.
• Accrochez la ballonge de table, légèrement inclinée vers le haut, par les boulons filetés des boutons tournants (3.8) dans la fente (3.9) ouverte sur l’équerre de fixation. Ce faisant, l’équerre de fixation se trouve entre le bouton tournant (3.8) et l’étrier (3.7).
• Tournez la rallonge de table sur le niveau de la table de scie et introduisez le bout des pieds d'appui (3.2) dans le trou oblong (3.1) du piètement de la table. Poussez-les vers le bas et bloquez-les avec l'écrou moleté (3.3).
• Poussez la rallonge de table environ sur le même niveau que la table de la scie puis fixez-la au moyen des boutons tournants de gauche et de droite (3.8). La collerette en laiton des boutons de réglage doit se trouver au fond de l'encoche.
• Placer la rallonge de sorte qu'elle soit légèrement surbaissée par rapport à la surface de la table de base (pour s'en assurer, placer la règle de butée sur la table de base).
• Vissez à fond l'équerre de fixation au moyen du boulon (3.10).
• Contrôlez avec la règle de butée si la surface intégrale de rallonge est plane.
• La planéité peut être ajustée sur les fixations (3.5).

Rabattement de la rallonge:

• desserrez les boutons tournants (3.8),
• desserrez les écrous molettes (3.3),
• soulevez la rallonge à l'arrêt et retirez les bouts des pieds d'appui du trou oblong,
• rentrez les pieds d'appui vers l'intérieur, en mode croisé,
• basculez la rallonge de table vers le bas.

3 Butée en longueur CS 70 la (1.3)

Des travaux de sciage précis sur des grandes pièces à usiner peuvent uniquement être réalisés à butée en longueur CS 70 LA correctement montée (fig. 4).

La butée en longueur est dotée, sur le bord de table avant et arrêté, d'à chaque fois un dispositif de serrage séparé.

Ce blocage double stabilise la surface de butée. La règle de butée (4.7) peut être montée sur le montant de butée (4.5) en tant que surface de guidage haute ou basse.

À cet effet, la règle doit être montée, correspondamment tournée sur les rainures de guidage générées.

La butée en longueur peut être réglée comme suit:

• bouton-poignée (4.2) - blocage de la butée sur le bord avant de la table,
• levier de serrage (4.3) - blocage de la butée sur le bord arrière de la table,
• levier de serrage (4.1) - blocage du réglage précis,
• bouton tournant (4.10) - ajustage de la butée avec réglage précis,
• boutons tournants (4.6) - blocage de la règle de butée sur le montant de butée.

Afin de préparer le montage accolé de la butée, desserrez complètement les blocages suivants:

• le blocage sur le bord avant de la table (4.2),
• le blocage sur le bord arrière de la table (4.3) (levier de serrage à la verticale, vers le haut),
• le blocage du réglage précis (4.1) (levier de serrage dirigé vers le commutateur).
• Ensuite, poussez la butée de par la droite sur le plateau de la table, de sorte que les griffes du dispositif de serrage avant et arrière soient en dessous du bord de serrage de pourtour de la table (4.4).
• Vous pouvez voir la plage de réglage précise par la fenêtre (4.9).
• Le bouton tournant (4.10) vous permet de régler maintenant la plage de réglage de manière à disposer, pour un réajustage ultérieur, d'une étendue de réglage suffisamment grande.
• Poussez ensuite la butée en fonction de la graduation jusqu'à environ la largeur de coupe souhaitée et procédez au serrage, en vue du réglage précis, en tournant le levier de serrage (4.1) de environ.

Si le serrage ne s'avère pas être assez ferme, déplacez le levier de serrage comme suit:

• déplacez le levier sur la position de serrage maximal.
• desserrez le boulon qui fixe le levier de serrage sur l'axe,
• déplacez le levier de serrage d'un pas vers l'arrière sur l'hexagone,
• resserrez le levier de serrage,
• ajustez la cote exacte pour la butée avec le réglage précis, au moyen du bouton tournant (4.10).
• Lorsque vous opérez un déplacement d'un trait sur la graduation, la butée sera mue de 1/10ème de mm.

Serrez le blocage de la butée à fond après l'avoir réglé définitivement.
