E86 - Montre CITIZEN WATCH - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Montre analogique solaire
Marque	Citizen Watch
Modèle	E86
Alimentation	Cellule solaire + batterie secondaire rechargeable
Autonomie	Environ 1 an (mode économie d'énergie) ou 6 mois (activation quotidienne de 7,5 h)
Précision	±15 secondes par mois en moyenne (à température normale de 5°C à 35°C)
Plage de température de fonctionnement	-10°C à +60°C
Affichage	Heures, minutes, secondes, date (guichet), mode 24h, aiguilles
Fonctions principales	Chronographe (60 min, 1/20 s), alarmes 1 et 2 (24h), économie d'énergie, avertissement de charge insuffisante, protection contre la surcharge
Réglage de l'heure et de la date	Par couronne (positions 1 et 2), correction de la date manuelle pour les mois de moins de 31 jours
Réglage de l'alarme	Alarme quotidienne sur 24h, avec indication ON/OFF par l'aiguille des secondes (position 38s/42s)
Utilisation du chronographe	Lancement/arrêt par bouton (A), remise à zéro par maintien de (A) à l'arrêt, rappel des 1/20 s par bouton (B)
Protection contre la surcharge	Oui, intégrée (empêche la surcharge de la batterie)
Témoin de charge insuffisante	L'aiguille des secondes passe d'un pas de 1 s à un pas de 2 s, puis la montre s'arrête après environ 4 jours
Réinitialisation générale	Possible en mode chronographe (couronne en position 2) en appuyant simultanément sur (A) et (B)
Entretien et nettoyage	Essuyer avec un chiffon doux ; pour un bracelet métal, utiliser de l'eau savonneuse et une brosse douce. Éviter les solvants.
Sécurité	Ne pas exposer à des températures élevées (>60°C), éviter les chocs, les champs magnétiques et les produits chimiques.
Pièces détachées et réparabilité	La batterie secondaire ne nécessite pas de remplacement périodique ; en cas de dysfonctionnement, contacter un service Citizen agréé.

FOIRE AUX QUESTIONS - E86 CITIZEN WATCH

Comment recharger la montre E86 ?

Exposez la montre à la lumière (de préférence directe du soleil ou fluorescente). La cellule solaire convertit la lumière en énergie. Pour une charge complète après arrêt, comptez environ 9 heures au soleil (100 000 lx) ou 150 heures sous une lampe fluorescente à 20 cm (3 000 lx).

Que faire si la montre s'arrête ?

La montre peut s'arrêter par manque de charge. Rechargez-la en l'exposant à la lumière jusqu'à ce que l'aiguille des secondes reparte à pas de 1 seconde (environ 30 minutes minimum). Ensuite, réglez l'heure et la date.

Comment régler l'heure et la date ?

Placez la couronne en mode TME. Tirez-la en position 2 pour régler l'heure (tournez la couronne), puis en position 1 pour régler la date (tournez à gauche). Remettez la couronne en position normale.

Comment utiliser le chronographe ?

Passez en mode CHR. Appuyez sur le bouton (A) pour démarrer/arrêter. À l'arrêt, appuyez longuement sur (A) pour remettre à zéro. Le bouton (B) permet d'afficher les 1/20 de seconde pendant qu'il est enfoncé.

Comment régler l'alarme ?

Passez en mode AL-1 ou AL-2. Tirez la couronne en position 2. Tournez-la pour régler l'heure de l'alarme (l'aiguille 24h vous aide à distinguer AM/PM). Remettez la couronne en position normale. Pour activer/désactiver l'alarme, appuyez sur (A) en position 1 ou 2.

La montre est-elle étanche ?

Le manuel ne précise pas le niveau d'étanchéité du modèle E86. Par précaution, évitez tout contact avec l'eau et n'utilisez pas les boutons lorsque la montre est mouillée. Consultez le cadran ou le dos du boîtier pour l'indication exacte.

Comment activer/désactiver l'économie d'énergie ?

L'économie d'énergie s'active automatiquement après 30 minutes d'obscurité en mode TME. L'aiguille des secondes s'arrête à 12h, mais les aiguilles des heures et minutes continuent. Pour la désactiver, exposez la montre à la lumière ou changez de mode ou de position de couronne.

Comment corriger la position zéro des aiguilles ?

Passez en mode CHR. Tirez la couronne en position 1 pour corriger l'aiguille de fonction (appuyez sur (A) pour la mettre à 0). Tirez en position 2 pour corriger les autres aiguilles (tournez la couronne et appuyez sur (A) pour les secondes). Vérifiez que la date est centrée.

Que faire si la montre ne fonctionne plus correctement après un choc ?

Effectuez une réinitialisation générale (All-Reset) : en mode CHR, tirez la couronne en position 2, appuyez simultanément sur (A) et (B) jusqu'au bip de confirmation. Suivez ensuite la procédure de correction de position zéro.

Comment entretenir la montre ?

Essuyez régulièrement le boîtier et le verre avec un chiffon doux. Pour le bracelet métal, lavez-le à l'eau savonneuse avec une brosse douce. Évitez les solvants et les températures extrêmes. Si l'intérieur du verre est embué, contactez un service agréé.

MODE D'EMPLOI E86 CITIZEN WATCH

Sommaire

1. Caractéristiques 4 2. Avant utilisation 4
2. Noms des composants 6
3. Fonctions propres aux montres solaires 10

Fonction d'avertissement de charge insuffisante - Lorsque la montre s'est arrêtée en raison d'une charge insuffisante Fonction de prévention de surcharge Fonction d'économie d'énergie

1. Référence générale pour les temps de charge 16
2. Remarques concernant la manipulation de cette montre 17
3. Précautions de charge
4. Remplacement de la batterie secondaire 18
5. Changement de mode (fonction d'affichage) 19
6. Vérification et correction de la position 0 des aiguilles 20
7. Vérification de la position 0
8. Correction de la position 0
9. Réglage de l'heure et de la date 24
10. Réglage de l'heure
11. Réglage de la date
12. Lorsque la date n'est pas au centre de la fenêtre du calendrier
13. Utilisation du chronographe 30
14. Utilisation des alarmes 1 et 2 33
15. Réinitialisation complète 36
16. Précautions 40
17. Spécifications 46

1. Caractéristiques

Cette montre est une montre à énergie solaire qui contient une cellule solaire dans son cadran, qui fait fonctionner la montre en convertissant l'énergie lumineuse en énergie électrique. Elle est équipée de nombreuses fonctions, notamment une fonction d'alarme quotidienne réglable sur une base de 24 heures, et une fonction chronographe permettant de mesurer le temps en unités de 1/20 de seconde jusqu'à 59 minutes 59,95 secondes.

2. Avant utilisation

Cette montre est une montre à énergie solaire. Veuillez charger complètement la montre avant de l'utiliser en l'exposant à la lumière.

Une batterie secondaire est utilisée dans cette montre pour stocker l'énergie électrique. Cette batterie secondaire est une batterie à énergie propre qui ne contient pas de mercure ni d'autres substances toxiques. Une fois complètement chargée, la montre continuera de fonctionner pendant environ un an sans recharge supplémentaire (lorsque la fonction d'économie d'énergie est activée).

☆ Fonction d'économie d'énergie :

Lorsque la production d'électricité s'arrête parce que la lumière ne brille pas sur la cellule solaire pendant le mode heure/calendrier (mode TME), l'aiguille des secondes s'arrête à la position 12 heures et seules les aiguilles des heures et des minutes bougent pour économiser l'énergie. Lorsque la lumière recommence à briller sur la cellule solaire, l'aiguille des secondes avance rapidement jusqu'aux secondes actuelles et reprend son mouvement à intervalles d'une seconde. Bien que cela varie selon le modèle, la fonction d'économie d'énergie est activée lorsque la lumière ne brille pas en continu pendant 30 minutes ou plus, et que l'aiguille des secondes a atteint la position 12 heures.

Pour utiliser cette montre confortablement, assurez-vous de la recharger avant qu'elle ne s'arrête complètement. Comme il n'y a aucun risque de surcharge (fonction de prévention de surcharge), il est recommandé de recharger la montre tous les jours.

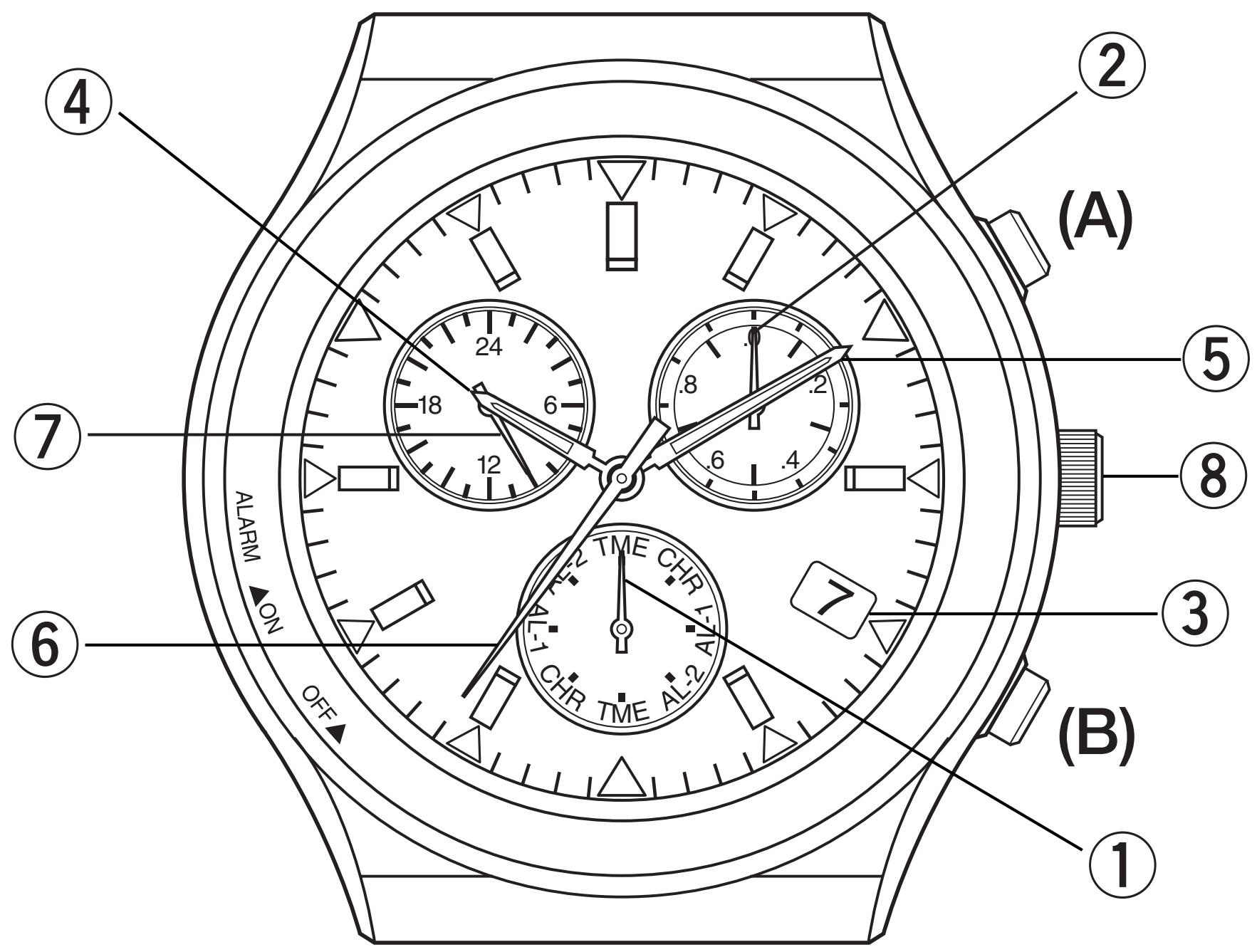

3. Noms des composants

Name/Mode	Time/Calendar	Chronograph
① Mode hand	TME	CHR
② Function hand	Stop at 0-position	Chronograph minutes, 1/20th seconds
③ Date	Displays date	Displays date
④ Hour hand	Displays hours	Displays hours
⑤ Minute hand	Displays minutes	Display minutes
⑥ Second hand	Displays seconds	Chronograph seconds
⑦ 24 hour hand	24-hour time display in coordination with hour hand	24-hour time display in coordination with hour hand

Alarm 1	Alarm 2
AL-1	AL-2
Stops at 0-position	Stops at 0-position
Displays date	Displays date
Displays alarm hours	Displays alarm hours
Displays alarm minutes	Displays alarm minutes
Displays ON/OFF	Displays ON/OFF
24-hour alarm time display in coordination with hour hand	24-hour alarm time display in coordination with hour hand

Name	Crown position	Time/Calendar	Chronograph
⑧ Crown	Normal position	Mode switching	Mode switching
	Position 1	Calendar correction	0-position check/correction (function hand)
	Position 2	Time correction	0-position check/correction (second hand, 24 hour hand, hour hand, minute hand)
Button (A)	Normal position	Not used	Start/stop, reset (pressing continuously for at least 2 seconds)
	Position 1	Not used	Function hand 0-position correction
	Position 2	Not used	Second hand 0-position correction
Button (B)	Normal position	Not used	Recalls 1/20 seconds when stopped
	Position 1	Not used	Not used
	Position 2	Not used	Not used

Alarm 1	Alarm 2
Mode switching	Mode switching
Alarm ON/OFF setting	Alarm ON/OFF setting
Alarm time correction (including ON/OFF switching)	Alarm time correction (including ON/OFF switching)
Alarm tone monitor (pressing continuously for at least 2 seconds)	Alarm tone monitor (pressing continuously for at least 2 seconds)
ON/OFF switching	ON/OFF switching
ON/OFF switching	ON/OFF switching
Not used	Not used
Not used	Not used
Not used	Not used

4. Fonctions propres aux montres à énergie solaire

Lorsque la montre devient insuffisamment chargée, les fonctions d'avertissement suivantes sont activées pour informer le porteur que la montre est insuffisamment chargée.

[Fonction d'économie d'énergie]

Lorsque la production d'électricité s'arrête parce que la lumière ne brille pas sur la cellule solaire en continu pendant 30 minutes ou plus

Lorsque la production d'électricité reprend lorsque la lumière brille sur la cellule solaire

[Affichage de l'heure normale]

Si la charge est insuffisante

Si la charge est suffisante

[Fonction d'avertissement de charge insuffisante]

L'aiguille des secondes passe d'un mouvement à intervalle de 1 seconde à un mouvement à intervalle de 2 secondes

Si la montre continue d'être utilisée sans être chargée

[Arrêt]

L'aiguille des secondes avance rapidement jusqu'à la position 12 heures puis s'arrête

L'heure est incorrecte car la montre s'est arrêtée en raison d'une charge insuffisante. Chargez suffisamment la montre et réglez l'heure avant utilisation.

Les aiguilles de la montre commencent à bouger lorsque la montre est chargée en l'exposant à la lumière.

1. Si la montre s'est arrêtée en raison d'une charge insuffisante, il faut au moins 30 minutes pour que la montre revienne à l'affichage normal de l'heure, même si elle est exposée à la lumière. Continuez à charger jusqu'à ce que l'aiguille des secondes commence à bouger.

Lorsque la capacité de la batterie secondaire diminue en raison de l'absence de lumière sur la cellule solaire, l'aiguille des secondes passe d'un mouvement à intervalle de 1 seconde à un mouvement à intervalle de 2 secondes (fonction d'avertissement de charge insuffisante). Bien que la montre continue de donner l'heure avec précision à ce moment-là, elle s'arrête après environ 4 jours après que l'aiguille des secondes est passée au mouvement à intervalle de 2 secondes. Lorsque cela se produit, chargez la montre en l'exposant à la lumière jusqu'à ce que l'aiguille des secondes revienne à un mouvement à intervalle de 1 seconde.

<Mouvement à intervalle de 2 secondes>

Remarques :

• Lorsque le mode chronographe, alarme 1 ou alarme 2 est affiché, la montre passe automatiquement à l'affichage de l'heure et commence un mouvement à intervalle de 2 secondes. Cependant, l'aiguille de mode indique le mode d'origine. La montre revient au mode d'origine lorsqu'elle est suffisamment chargée et que l'avertissement de charge insuffisante est annulé.
• La mesure du chronographe s'arrête et le chronographe est remis à zéro même si une mesure est en cours.
• L'alarme ne sonnera pas même si elle est réglée.
• La couronne (changement de mode) et les boutons ne fonctionneront pas.

Lorsque la capacité de la batterie secondaire diminue en raison de l'exposition insuffisante de la montre à la lumière, même si l'avertissement de charge insuffisante a été activé, la montre s'arrêtera par manque de charge. Dans ce cas, chargez suffisamment la montre en l'exposant à la lumière afin qu'elle revienne à l'affichage normal de l'heure (mouvement à intervalle de 1 seconde).

Remarques :

• Comme l'heure est incorrecte lorsque la montre s'est arrêtée en raison d'une charge insuffisante, assurez-vous de régler l'heure avant de l'utiliser.
• Si la montre s'est arrêtée en raison d'une charge insuffisante, il faut au moins 30 minutes pour qu'elle revienne à l'affichage normal de l'heure, même si elle est exposée à la lumière. Continuez à charger jusqu'à ce que l'aiguille des secondes commence à bouger.

La fonction de prévention de surcharge est activée lorsque la batterie secondaire est complètement chargée afin qu'elle ne soit pas chargée davantage.

Lorsque l'énergie n'est plus générée en raison de l'absence de lumière continue

pendant 30 minutes ou plus sur la cellule solaire en mode heure/calendrier (mode TME) avec la couronne en position normale ou en position 1, l'aiguille des secondes s'arrête lorsqu'elle atteint la position 12 heures et la fonction d'économie d'énergie est activée pour réduire la consommation de courant. L'aiguille des 24 heures, l'aiguille des heures et l'aiguille des minutes continuent de donner l'heure correcte même si l'aiguille des secondes est arrêtée. De plus, le calendrier est corrigé en coordination avec l'aiguille des 24 heures et l'aiguille des heures.

Remarques :

• Pendant que la batterie secondaire est complètement chargée et que la fonction de prévention de surcharge fonctionne, la fonction d'économie d'énergie ne fonctionne pas même si la génération d'énergie est interrompue en raison de l'absence d'exposition de la cellule solaire à la lumière. De même, la fonction d'économie d'énergie ne fonctionnera pas non plus lorsque la batterie secondaire devient temporairement complètement chargée en raison d'une exposition à une lumière intense.
• Lorsque la fonction d'économie d'énergie a été activée alors que la couronne est en position 1 (position de correction du calendrier), la date peut être corrigée en tournant la couronne.
• Si l'alarme est réglée (ON), elle sonnera lorsque l'heure de l'alarme réglée sera atteinte.
• Le temps jusqu'à l'activation de la fonction d'économie d'énergie varie selon le modèle.

Annulation de la fonction d'économie d'énergie

1. Lorsque la production d'énergie commence grâce à la lumière qui frappe la cellule solaire, la fonction d'économie d'énergie est annulée et l'aiguille des secondes reprend un mouvement à intervalle de 1 seconde.
2. L'économie d'énergie est également annulée lorsque la position de la couronne a été changée (de la position normale à la position 1 ou 2) ou que le mode a été commuté (mode chronographe ou alarme) en tournant la couronne en position normale.

5. Référence générale pour les temps de charge

Le temps nécessaire pour la recharge varie selon le modèle de la montre (couleur du cadran, etc.). Les temps suivants sont indiqués à titre de référence uniquement.

• Le temps de recharge correspond à la durée pendant laquelle la montre est exposée en continu à la lumière.

Illuminance (1x)	Environment	Charging time
		Charging time for 1 day of operation	Charging time from the stopped state until 1-second interval movement	Full recharging time
500	Inside an ordinary office	4 hours	100 hours	----
1,000	60-70 cm (24-28 in.) under fluorescent light (30 W)	2 hours	45 hours	----
3,000	20 cm (8 in.) under fluorescent light (30 W)	40 minutes	15 hours	150 hours
10,000	Outdoors, cloudy weather	12 minutes	4 hours 30 minutes	45 hours
100,000	Outdoors, summer, under direct sunlight	3 minutes	1 hour 30 minutes	9 hours

Temps de recharge complète : temps nécessaire pour recharger la montre de l'état arrêté à pleine charge. Temps de charge pour 1 jour de fonctionnement : temps nécessaire pour recharger la montre pour qu'elle fonctionne pendant 1 jour avec un mouvement à intervalle de 1 seconde.

6. Remarques concernant la manipulation de cette montre

Veuillez noter que si vous portez des manches longues, la montre peut facilement manquer de charge car elle est cachée et ne peut pas être exposée à la lumière.

• Lorsque vous retirez la montre, essayez de la placer dans un endroit aussi lumineux que possible pour garantir qu'elle reste chargée en continu et continue à indiquer l'heure correcte.

ATTENTION : Précautions de charge

• Évitez de recharger à des températures élevées (supérieures à environ 60 °C / 140 °F) car cela pourrait endommager la montre pendant la recharge.

Exemples : charger la montre à proximité d'une lampe à incandescence, d'une lampe halogène ou d'une autre source de lumière qui peut facilement atteindre des températures élevées, ou charger la montre dans un endroit qui atteint des températures élevées comme le tableau de bord d'une voiture.

• Lorsque vous chargez la montre avec une lampe à incandescence, assurez-vous toujours que la montre est à au moins 50 cm (20 pouces) de la lampe afin qu'elle n'atteigne pas des températures excessivement élevées pendant la charge.

7. Remplacement de la batterie secondaire

Contrairement aux piles à base d'argent ordinaires, la batterie secondaire utilisée dans cette montre n'a pas besoin d'être remplacée périodiquement car elle peut être chargée et déchargée à plusieurs reprises.

8. Changement de mode (fonction d'affichage)

Cette montre est équipée de quatre modes : heure/calendrier, chronographe, alarme 1 et alarme 2. Le mode change lorsque la couronne est tournée. Le mode actuel peut être confirmé avec l'aiguille de mode.

9. Vérification et correction de la position 0 des aiguilles

Avant d'utiliser cette montre, vérifiez que les fonctions de la montre fonctionnent correctement en effectuant la procédure suivante.

Position 0 : il s'agit de la position de base de chaque aiguille pour permettre à cette montre de fonctionner correctement.

[Vérification de la position 0]

1. Tournez la couronne pour passer la montre en mode chronographe [CHR].
2. Tirez la couronne en position 1 pour passer la montre en mode de correction de la position 0. L'aiguille des 24 heures, l'aiguille des heures, l'aiguille des minutes, l'aiguille des secondes et l'aiguille des fonctions avancent rapidement. Vérifiez que chaque aiguille indique la position 0.

Positions 0 de chaque aiguille (position de base)

Aiguille des 24 heures : 24:00

Aiguille des heures, aiguille des minutes : 00:00

Aiguille des secondes : 00 secondes

Aiguille des fonctions : position 0 (position 12:00)

Effectuez la procédure de "Correction de la position 0" lorsque les aiguilles ne sont pas aux positions indiquées ci-dessus.

[Correction de la position 0]

Correction de la position 0 de l'aiguille des fonctions :

1. Tirez la couronne en position 1 dans le mode chronographe [CHR] pour corriger l'aiguille des fonctions.

(1) Appuyez sur le bouton (A) pour aligner l'aiguille des fonctions sur la position 0 immédiatement après le changement de date (position 12 h). - Chaque pression sur le bouton (A) fait avancer l'aiguille des fonctions d'une seconde. Une pression continue sur le bouton (A) fait avancer l'aiguille des fonctions en continu. - La date change d'un jour lorsque l'aiguille des fonctions effectue quatre tours complets.

Remarque : • Tourner la couronne d'un tour vers la gauche fait avancer l'aiguille des fonctions en continu (quatre tours) et corrige la date d'un jour.

Correction de la position 0 des aiguilles des 24 heures, des heures, des minutes et des secondes :

1. Tirez la couronne en position 2 dans le mode chronographe [CHR] pour corriger chacune des aiguilles.

(1) Appuyez sur le bouton (A) pour aligner l'aiguille des secondes sur la position 0 seconde. - Chaque pression sur le bouton (A) fait avancer l'aiguille des secondes d'une seconde. Une pression continue sur le bouton (A) fait avancer l'aiguille des secondes en continu. (2) Tournez la couronne pour régler l'aiguille des 24 heures sur la position 24 h, et les aiguilles des heures et des minutes sur la position 0 (position 12 h). - Tourner la couronne d'un tour vers la droite fait avancer les aiguilles des 24 heures, des heures et des minutes (dans le sens horaire). - Tourner la couronne d'un tour vers la gauche fait reculer les aiguilles des 24 heures, des heures et des minutes (dans le sens antihoraire). - Tourner la couronne en continu de deux tours ou plus fait avancer chaque

aiguille en continu. Pour arrêter les aiguilles pendant leur avance continue, tournez la couronne d'un tour vers la droite ou vers la gauche. Si l'avance continue des aiguilles n'est pas arrêtée manuellement, elles s'arrêtent automatiquement après avoir avancé de 12 heures.

Remarque : - Après avoir remis la couronne en position normale, réglez correctement l'heure et la date dans le mode heure/calendrier (TME). De plus, réinitialisez les autres modes avant d'utiliser la montre.

10. Réglage de l'heure et de la date

[Réglage de l'heure]

1. Tournez la couronne pour aligner l'aiguille des modes sur le mode heure/calendrier [TME].
2. Tirez la couronne en position 2 (position de correction de l'heure).
3. Lorsque la couronne est tirée en position 2, l'aiguille des secondes avance rapidement jusqu'à la position 0 seconde et s'arrête.

Remarques :

• Si la trotteuse ne s'arrête pas à la position 0 seconde, réinitialisez la position zéro (position de base) dans le "Mode de correction de la position 0".
• Si la couronne est tirée en position 2 pendant le changement de date, la date cesse de changer à ce moment-là, et après que la trotteuse a avancé rapidement jusqu'à la position 0 seconde, elle reprend son changement jusqu'à ce que la date ait fini de changer.
• Tournez la couronne pour régler l'heure.

(1) Tourner la couronne d'un tour complet vers la droite fait avancer l'aiguille des 24 heures, l'aiguille des heures et l'aiguille des minutes (dans le sens horaire). (2) Tourner la couronne d'un tour complet vers la gauche fait reculer l'aiguille des 24 heures, l'aiguille des heures et l'aiguille des minutes (dans le sens antihoraire). - Tourner la couronne continuellement de deux tours ou plus fait avancer chaque aiguille en continu. Pour arrêter les aiguilles pendant qu'elles avancent en continu, tournez la couronne d'un tour vers la droite ou

vers la gauche. Si l'avance continue des aiguilles n'est pas arrêtée manuellement, elles s'arrêtent automatiquement après avoir avancé de 12 heures.

• Pendant la correction de l'heure, la date ne change pas même si les aiguilles passent à minuit. Reportez-vous à la section "Réglage de la date" pour la procédure de correction de la date.
• Remettez la couronne en position normale en synchronisation avec un signal horaire téléphonique ou un autre service horaire.

[Réglage de la date]

La fonction calendrier utilisée par cette montre est basée sur un mois de 31 jours. La date doit être changée manuellement du dernier jour du mois en cours au premier jour du mois suivant en actionnant la couronne dans les mois ayant moins de 31 jours.

1. Tournez la couronne pour passer la montre en mode heure/calendrier [TME].
2. Tirez la couronne en position 1 (position de correction de la date).
3. Tournez la couronne vers la gauche pour régler la date.

(1) Tourner la couronne vers la gauche fait effectuer quatre tours à l'aiguille des fonctions et corrige la date d'un jour. - La date est corrigée d'un jour à la fois. La date ne changera pas en continu même si la couronne est tournée en continu. Lors de la correction de la date de plusieurs jours, vérifiez d'abord que la correction d'un jour est terminée, puis tournez à nouveau la couronne pour corriger la date d'un jour supplémentaire jusqu'à ce que la date soit corrigée du nombre de jours souhaité. 4. Assurez-vous toujours de remettre la couronne en position normale après avoir corrigé la date.

[Lorsque la date n'est pas au centre du guichet de calendrier]

Lorsque l'affichage de la date s'est décalé du centre du guichet de calendrier à la suite d'un choc violent ou pour une autre raison, centrez correctement la date dans le guichet de calendrier en mode chronographe.

1. Tournez la couronne pour passer la montre en mode chronographe [CHR].
2. Tirez la couronne en position 1.
3. Appuyer sur le bouton (A) fait bouger légèrement l'aiguille des fonctions et la date.
4. Appuyez plusieurs fois sur le bouton (A) jusqu'à ce que le chiffre de la date soit centré dans le guichet de calendrier.
5. Après avoir réglé la date, appuyez plusieurs fois sur le bouton (A) jusqu'à ce que l'aiguille des fonctions atteigne la position 0 (position 12 heures).
6. Assurez-vous toujours de remettre la couronne en position normale après la correction.

11. Utilisation du chronographe

Le chronographe peut mesurer le temps jusqu'à un maximum de 59 minutes 59,95 secondes par incréments de 1/20e de seconde, après quoi il se remet à zéro.

[Explication des aiguilles pendant la mesure au chronographe]

Lorsque la couronne est tournée et que l'aiguille de mode est réglée sur le mode chronographe [CHR], l'aiguille des secondes et l'aiguille des fonctions avancent rapidement jusqu'à la position 0 (position 12 heures), et la montre passe en mode chronographe.

Aiguille des secondes : passe en secondes du chronographe. - L'aiguille des secondes avance rapidement et fait un tour uniquement au départ à 0 seconde, puis elle se déplace par incréments de 1 seconde pour mesurer les secondes du chronographe. - Aiguille des fonctions : passe en minutes du chronographe ou en 1/20e de seconde du chronographe. - Elle se déplace par incréments de 1 minute pour mesurer les minutes du chronographe. - Lorsque le bouton (B) est enfoncé alors que le chronographe est arrêté, l'aiguille des fonctions passe en 1/20e de seconde pendant que le bouton (B) est enfoncé. Aiguille des 24 heures, aiguille des heures, aiguille des minutes : - continuent d'afficher l'heure actuelle lorsque la montre a été commutée depuis le mode heure/calendrier. - continuent d'afficher l'heure de l'alarme réglée lorsque la montre a été commutée depuis le mode alarme.

[Mesure au chronographe]

1. Tournez la couronne pour régler l'aiguille de mode sur le mode chronographe [CHR].
2. Appuyez sur le bouton (A) pour démarrer et arrêter le chronographe. Un son de confirmation se fait entendre à chaque pression sur le bouton (A).
3. Appuyer en continu sur le bouton (A) lorsque le chronographe est arrêté remet l'aiguille des secondes du chronographe et l'aiguille des minutes du chronographe à la position 0 (position 12 heures).

Bouton (A) enfoncé en continu

12. Utilisation de l'alarme 1 et de l'alarme 2

À l'exception de la tonalité de l'alarme, la procédure de réglage de l'alarme et les autres procédures d'utilisation sont les mêmes pour l'alarme 1 et l'alarme 2. La fonction d'alarme utilise une horloge de 24 heures. Une fois l'alarme réglée, elle sonne pendant 15 secondes lorsque l'heure réglée est atteinte, une fois par jour.

[Réglage de l'heure de l'alarme]

1. Tournez la couronne pour régler l'aiguille de mode sur le mode Alarme 1 [AL-1] ou Alarme 2 [AL-2].
2. Aiguille des secondes : se déplace rapidement vers la position ON (42 secondes) ou OFF (38 secondes).
3. Aiguille 24 heures, aiguille des heures, aiguille des minutes : se déplacent vers l'heure d'alarme précédemment réglée.
4. Aiguille des fonctions : s'arrête à la position 0.
5. Tirez la couronne en position 2 (position de réglage de l'alarme).
6. Le réglage de l'alarme est activé automatiquement.
7. Tournez la couronne pour régler l'heure de l'alarme.

(1) Tourner la couronne d'un tour vers la droite fait avancer les aiguilles des 24 heures, des heures et des minutes (dans le sens horaire). (2) Tourner la couronne d'un tour vers la gauche fait reculer les aiguilles des 24 heures, des heures et des minutes (dans le sens antihoraire). - Tourner la couronne continuellement de deux tours ou plus fait avancer chaque aiguille en continu. Pour arrêter les aiguilles pendant leur avance continue, tournez la couronne d'un tour vers la droite ou la gauche. Si l'avance continue des aiguilles n'est pas arrêtée manuellement,

elles s'arrêtent automatiquement après avoir avancé de 12 heures.

• Réglez l'alarme en veillant à ne pas confondre AM et PM en vous référant à l'aiguille des 24 heures.
• Remettez la couronne en position normale après avoir réglé l'heure de l'alarme.

[Activation et désactivation de l'alarme]

L'alarme est activée et désactivée à chaque pression sur le bouton (A) lorsque la couronne est tirée en position 1 ou en position 2 en mode alarme.

[Contrôle de la sonnerie de l'alarme]

Lorsque le bouton (A) est enfoncé avec la couronne en position normale en mode alarme, la sonnerie de l'alarme retentit tant que le bouton (A) est maintenu enfoncé.

[Arrêt de la sonnerie de l'alarme]

Appuyez sur le bouton (A) ou (B) pour arrêter la sonnerie de l'alarme pendant qu'elle retentit.

13. Réinitialisation complète

• Cette montre peut ne pas fonctionner correctement en raison d'effets d'électricité statique, de chocs violents, etc. Si cela se produit, effectuez les procédures de réinitialisation complète et d'alignement de la position de base décrites ci-dessous. Si la procédure d'alignement de la position de base n'est pas effectuée après la réinitialisation complète, les positions de base de chaque aiguille seront incorrectes et l'heure ne s'affichera pas correctement même si elle a été réglée. De plus, l'absence d'alignement de la position de base empêchera également le bon fonctionnement des modes alarme et chronographe.
• Lors de la réinitialisation complète, assurez-vous d'abord que la montre est suffisamment chargée et que l'aiguille des secondes se déplace par incréments d'une seconde. Si la réinitialisation complète est effectuée lorsque la montre est insuffisamment chargée, elle peut ne pas fonctionner correctement ou rester arrêtée après la procédure.

[Procédure de réinitialisation complète]

1. Tournez la couronne pour placer l'aiguille de mode sur le mode chronographe [CHR].
2. Tirez la couronne en position 2 (mode de correction de position 0).
3. À l'exception de l'aiguille de mode, chaque aiguille se déplace vers sa position 0 respective mémorisée et s'arrête. (Une aiguille peut s'arrêter à une position autre que 12 heures si sa position 0 a été décalée.)
4. Appuyez simultanément sur les boutons (A) et (B), puis relâchez.
5. Après un signal sonore de confirmation, chaque aiguille effectue un mouvement de démonstration dans l'ordre suivant : aiguille des fonctions, aiguille 24 heures, aiguille des heures, aiguille des minutes et aiguille des secondes, pour indiquer que la procédure de remise à zéro générale est terminée.

Ceci termine la procédure de remise à zéro générale. Ensuite, effectuez la procédure d'alignement de la position de base.

Remarque : • N'enfoncez pas la couronne en position normale tant que la procédure d'alignement de base n'est pas terminée après la remise à zéro générale.

[Alignement de la position de base après la remise à zéro générale]

1. Appuyez sur le bouton (A) pour aligner l'aiguille des secondes sur la position 0 seconde (position 12 heures).
2. Chaque pression sur le bouton (A) fait avancer l'aiguille des secondes d'une seconde. Une pression continue sur le bouton (A) fait avancer l'aiguille des fonctions en continu.
3. Tournez la couronne pour régler l'aiguille 24 heures sur la position 24:00, et les aiguilles des heures et des minutes sur la position 0 (position 12 heures).
4. Tourner la couronne d'un tour vers la droite fait avancer l'aiguille 24 heures, l'aiguille des heures et l'aiguille des minutes (dans le sens des aiguilles d'une montre).
5. Tourner la couronne d'un tour vers la gauche fait reculer l'aiguille 24 heures, l'aiguille des heures et l'aiguille des minutes (dans le sens inverse des aiguilles d'une montre).
6. Tourner la couronne en continu de deux tours ou plus fait avancer chaque aiguille en continu. Pour arrêter les aiguilles pendant leur avance continue, tournez la couronne d'un tour vers la droite ou vers la gauche. Si l'avance continue des aiguilles n'est pas arrêtée manuellement, elles s'arrêtent automatiquement après avoir avancé de 12 heures.
7. Repoussez la couronne en position 1.
8. Appuyez sur le bouton (A) pour régler l'aiguille des fonctions sur la position 0 immédiatement après le changement de date (position 12 heures).
9. Chaque pression sur le bouton (A) fait avancer l'aiguille des fonctions d'une seconde. Une pression continue sur le bouton (A) fait avancer l'aiguille des fonctions en continu.
10. La date change d'un jour lorsque l'aiguille des fonctions effectue quatre tours complets.

Remarque : • Tourner la couronne d'un tour vers la gauche fait avancer l'aiguille des fonctions en continu (quatre tours) et corrige la date d'un jour.

1. Après avoir remis la couronne en position normale, réglez correctement l'heure et la date dans le mode heure/calendrier (TME). De plus, réinitialisez les autres modes avant d'utiliser la montre.

14. Précautions

ATTENTION : Performance d'étanchéité

Il existe plusieurs types de montres étanches, comme indiqué dans le tableau suivant.

L'unité "bar" équivaut approximativement à 1 atmosphère.

• L'indication WATER RESIST(ANT) xx bar peut également être mentionnée sous la forme W.R. xx bar.

Indication		Specification
Dial	Case (Case back)
WATER RESIST or no indication	WATER RESIST(ANT)	Water-resistant to 3 atmospheres
WR 50 or WATER RESIST 50	WATER RESIST(ANT) 5 bar or WATER RESIST(ANT)	Water-resistant to 5 atmospheres
WR 100/200 or WATER RESIST 100/200	WATER RESIST(ANT) 10bar/20 bar or WATER RESIST(ANT)	Water-resistant to 10 / 20 atmospheres

Pour une utilisation correcte dans les limites de conception de la montre, confirmez le niveau d'étanchéité de votre montre, comme indiqué sur le cadran et le boîtier, et consultez le tableau.

Examples of use
Minor exposure to water (washing face, rain, etc.)	Moderate exposure to water (washing, kitchen work, swimming, etc.)	Marine sports (skin diving)	Scuba diving (with air tank)	Operation of the crown or button with moisture visible
OK	NO	NO	NO	NO
OK	OK	NO	NO	NO
OK	OK	OK	NO	NO

• Étanchéité pour un usage quotidien (jusqu'à 3 atmosphères) : Ce type de montre résiste à une exposition mineure à l'eau. Par exemple, vous pouvez porter la montre en vous lavant le visage ; cependant, elle n'est pas conçue pour une utilisation sous l'eau.
• Étanchéité renforcée pour un usage quotidien (jusqu'à 5 atmosphères) : Ce type de montre résiste à une exposition modérée à l'eau. Vous pouvez porter la montre en nageant ; cependant, elle n'est pas conçue pour une utilisation en plongée libre.
• Étanchéité renforcée pour un usage quotidien (jusqu'à 10/20 atmosphères) : Ce type de montre peut être utilisé pour la plongée libre ; cependant, elle n'est pas conçue pour la plongée sous-marine ou la plongée saturée utilisant de l'hélium.

ATTENTION

• N'actionnez PAS la couronne ou les boutons avec les doigts mouillés ou lorsque la montre est mouillée. L'eau peut pénétrer dans la montre et compromettre son étanchéité.
• Si la montre est utilisée dans l'eau de mer, rincez-la à l'eau douce après utilisation et essuyez-la avec un chiffon sec.
• Si de l'humidité a pénétré dans la montre, ou si l'intérieur du verre est embué et ne redevient pas clair en une journée, apportez immédiatement la montre à votre revendeur ou au centre de service Citizen pour réparation. Laisser la montre dans un tel état entraînera la formation de corrosion à l'intérieur.
• Si de l'eau de mer pénètre dans la montre, placez la montre dans une boîte ou un sac en plastique et apportez-la immédiatement pour réparation. Sinon, la pression à l'intérieur de la montre augmentera et des pièces (verre, couronne, boutons, etc.) pourraient se détacher.

ATTENTION : Gardez votre montre propre.

• La poussière et la saleté ont tendance à se déposer dans les interstices du fond du boîtier ou du bracelet. La poussière et la saleté accumulées peuvent provoquer de la corrosion et tacher vos vêtements. Nettoyez la montre de temps en temps.

Nettoyage de la montre

• Utilisez un chiffon doux pour essuyer la saleté, la transpiration et l'eau du boîtier et du verre.
• Utilisez un chiffon doux et sec pour essuyer la transpiration et la saleté du bracelet en cuir.
• Pour nettoyer un bracelet en métal, en plastique ou en caoutchouc, lavez la saleté avec de l'eau savonneuse douce. Utilisez une brosse douce pour enlever la poussière et la saleté coincées dans les interstices du bracelet en métal. Si votre montre n'est pas étanche, apportez-la à votre revendeur.

REMARQUE : évitez d'utiliser des solvants (diluant, benzine, etc.), car ils peuvent altérer la finition.

ATTENTION : Environnement d'utilisation

• Utilisez la montre dans la plage de température de fonctionnement spécifiée dans le manuel d'instructions. L'utilisation de la montre à des températures hors de cette plage peut entraîner une détérioration des fonctions ou même l'arrêt de la montre.
• N'utilisez PAS la montre dans des endroits exposés à des températures élevées, comme un sauna. Cela pourrait provoquer des brûlures cutanées.
• Ne laissez PAS la montre dans un endroit exposé à des températures élevées, comme la boîte à gants ou le tableau de bord d'une voiture. Cela pourrait entraîner une détérioration de la montre, comme la déformation des pièces en plastique.
• Ne placez PAS la montre à proximité d'un aimant.

Le réglage de l'heure deviendra imprécis si vous placez la montre près d'équipements de santé magnétiques tels qu'un collier magnétique, une fermeture magnétique de porte de réfrigérateur ou de sac à main, ou l'écouteur d'un téléphone mobile. Si cela se produit, éloignez la montre de l'aimant et réglez à nouveau l'heure. - Ne placez PAS la montre à proximité d'appareils électroménagers qui génèrent de l'électricité statique.

Le réglage de l'heure peut devenir imprécis si la montre est exposée à une forte électricité statique, comme celle émise par un écran de télévision.

• Ne soumettez PAS la montre à un choc violent, comme la faire tomber sur un sol dur.
• Évitez d'utiliser la montre dans un environnement où elle pourrait être exposée à des produits chimiques ou à des gaz corrosifs.

Si des solvants, tels que le diluant et la benzine, ou des substances contenant de tels solvants entrent en contact avec la montre, une décoloration, une fusion, des fissures, etc. peuvent en résulter. Si la montre entre en contact avec le mercure utilisé dans les thermomètres, le boîtier, le bracelet ou d'autres pièces peuvent se décolorer.

15. Spécifications

• Modèle : E86*
• Type : Montre analogique à énergie solaire
• Précision : ±15 secondes par mois en moyenne (lorsqu'elle est portée à des températures normales de +5°C à +35°C / 41°F à 95°F)
• Plage de température de fonctionnement : -10°C à +60°C
• Fonctions d'affichage

Heure : 24 heures, heures, minutes, secondes

Calendrier : Affichage de la date par une roue de date

Fonctions supplémentaires :

Fonction d'économie d'énergie

Fonction d'avertissement de charge insuffisante

Fonction de prévention de surcharge

Chronographe (mesure de 60 minutes, unités de 1/20e de seconde)

Alarme 1 (horloge 24 heures, moniteur d'alarme, alarme MARCHE/ARRÊT)

Alarme 2 (horloge 24 heures, moniteur d'alarme, alarme MARCHE/ARRÊT)

• Durées de fonctionnement continu :

De pleine charge à l'arrêt sans recharge :

Environ 1 an (lorsqu'il est stocké dans un endroit sombre où la fonction d'économie d'énergie fonctionne en continu)

Environ 6 mois (lorsque la fonction d'économie d'énergie est activée environ 7,5 heures par jour)

• Les durées de fonctionnement continu diffèrent selon les conditions d'utilisation des fonctions alarme et chronographe. Mouvement à intervalle de 2 secondes jusqu'à l'arrêt : environ 4 jours
• Batterie : batterie secondaire
• Les spécifications sont sujettes à modification sans préavis.
