Intitulé	Description
Type de produit	Système d'irrigation automatique
Caractéristiques techniques principales	Programmable, compatible avec les systèmes d'irrigation goutte à goutte et les arroseurs
Alimentation électrique	Fonctionne sur secteur
Dimensions approximatives	Dimensions compactes pour une installation facile
Poids	Poids léger pour une manipulation aisée
Compatibilités	Compatible avec divers types de tuyaux et accessoires d'irrigation
Type de batterie	Non applicable (fonctionne sur secteur)
Tension	220-240V
Puissance	Consommation énergétique optimisée
Fonctions principales	Irrigation programmée, ajustement de la durée et de la fréquence d'arrosage
Entretien et nettoyage	Nettoyage régulier des filtres et des buses recommandés
Pièces détachées et réparabilité	Disponibilité de pièces de rechange pour un entretien facile
Sécurité	Conforme aux normes de sécurité électrique, protection contre les surcharges
Informations générales	Idéal pour les jardins, pelouses et potagers, installation facile

FOIRE AUX QUESTIONS - 57860 ORBIT IRRIGATION

Comment installer l'ORBIT IRRIGATION 57860 ?

Pour installer l'ORBIT IRRIGATION 57860, suivez les instructions fournies dans le manuel d'utilisateur. Assurez-vous de bien positionner l'appareil à la hauteur désirée et de le connecter à une source d'eau appropriée.

Quel est le débit d'eau de l'ORBIT IRRIGATION 57860 ?

Le débit d'eau de l'ORBIT IRRIGATION 57860 est de 2,5 à 3,7 litres par minute, en fonction de la pression de l'eau.

Comment régler la portée du jet d'eau ?

Pour régler la portée du jet d'eau, utilisez le bouton de réglage situé sur l'appareil. Tournez-le dans le sens horaire pour augmenter la portée et dans le sens antihoraire pour la diminuer.

Que faire si l'ORBIT IRRIGATION 57860 ne fonctionne pas ?

Si l'appareil ne fonctionne pas, vérifiez que l'alimentation en eau est active et que tous les raccords sont bien serrés. Assurez-vous également que le filtre n'est pas obstrué.

Comment nettoyer l'ORBIT IRRIGATION 57860 ?

Pour nettoyer l'appareil, déconnectez-le de la source d'eau et utilisez une brosse douce pour enlever les débris. Ne pas utiliser de produits chimiques agressifs.

Est-ce que l'ORBIT IRRIGATION 57860 est résistant aux intempéries ?

Oui, l'ORBIT IRRIGATION 57860 est conçu pour résister aux intempéries, mais il est recommandé de le ranger à l'intérieur pendant les périodes de conditions climatiques extrêmes.

Quelle est la garantie de l'ORBIT IRRIGATION 57860 ?

L'ORBIT IRRIGATION 57860 est généralement couvert par une garantie de deux ans. Veuillez consulter le manuel ou le site du fabricant pour plus de détails.

Comment trouver des pièces de rechange pour l'ORBIT IRRIGATION 57860 ?

Les pièces de rechange peuvent être commandées directement auprès du fabricant ou de revendeurs agréés. Consultez le site web d'ORBIT pour plus d'informations.

MODE D'EMPLOI 57860 ORBIT IRRIGATION

• Aucune source d'alimentation externe n'est nécessaire.
• Parfait pour les emplacements éloignés et l'irrigation goutte à goutte.
• Entièrement étanche
• Programmation avec système Easy-Set Logic™

MODELE 57860

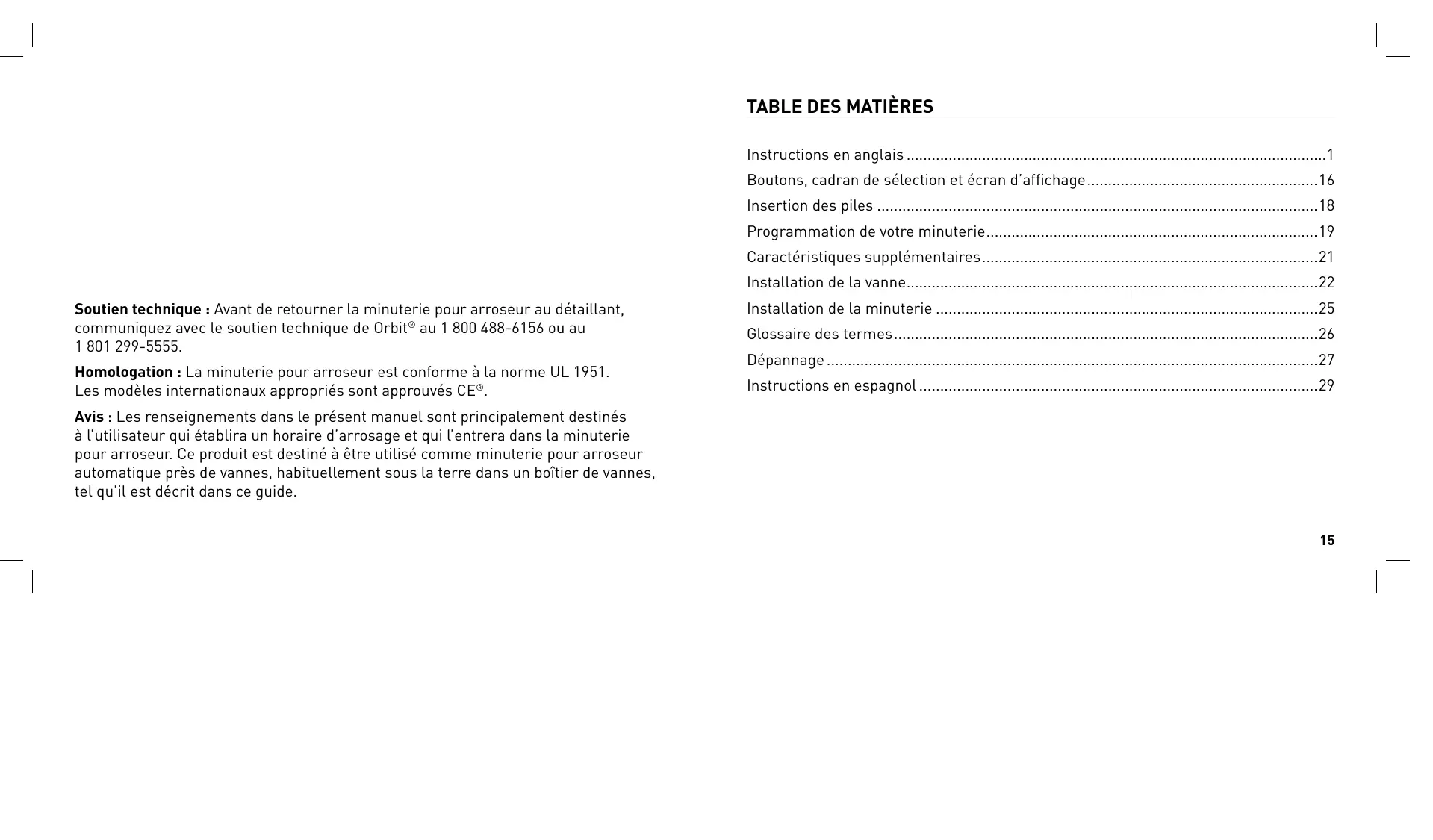

Soutien technique : Avant de retourner la minuterie pour arroseur au détaillant, communiquez avec le soutien technique de Orbit® au 1 800 488-6156 ou au 1 801 299-5555.

Homologation : La minuterie pour arroseur est conforme à la norme UL 1951. Les modèles internationaux appropriés sont approvés CE®.

Avis : Les renseignements dans le présent manuel sont principalement destinés à l'utilisateur qui établira un horaire d'arrosage et qui l'entrera dans la minuterie pour arroseur. Ce produit est destiné à être utilisé comme minuterie pour arroseur automatique après des vannes, habituellement sous la terre dans un boîtier de vannes, tel qu'il est décrit dans ce guide.

TABLE des matières

Instructions en anglais 1

Boutons, cadran de sélection et écran d'affichage 16

Insertion des piles 18

Programmation de votre minuterie 19

Caractéristiques supplémentaires 21

Installation de la vanne 22

Installation de la minuterie 25

Glossaire des termes 26

Dépannage 27

Instructions en espagnol 29

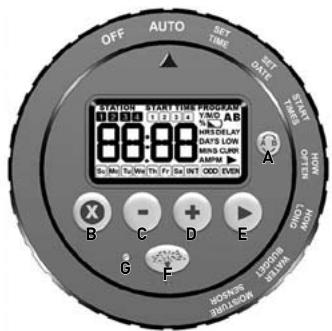

Boutons

A Alterner entre les programmes A et B B Effacer un réglage ou annuler des événements C Réduire la valeur Augmenter la valeur, sélectionner le réglage HOW OFTEN (fréquence de l'arrosage) ou accéder au mode RAIN DELAY (interruption en cas de pluie).

E Déplacer le curseur ou alterner entre AM et PM F Accéder au mode MANUAL WATERING (arrosage manuel) G Réinitialiser tous les réglages de la minuterie

OFF (hors fonction)

Toutes les fonctions de la minuteuse sont hors fonction.

AUTO (automatique)

La minuterie est réglée pour fonctionner automatiquement et l'arrosage se fera uniquement si cette option du cadran est sélectionnée.

SET TIME (réglement de l'heure)

Bouton qui permet de régler l'heure

SET DATE (réglement de la DATE)

Bouton qui permet de régler l'année, le mois et le jour

Bouton qui permet de régler les heures de départ pour les programmes A et B

HOW OFTEN (fréquence de l'arrosage)

Bouton qui permet de régler les jours d'arrosage ou la fréquence à laquelle vous souhaitez arroser

Bouton qui permet de régler les durées d'arrosage des zones (de 0 à 240 minutes)

Ajustement saisonnier - Permet de modifier les durées d'arrosage de toutes les zones à la fois - de 10 % à 200 %

Écran d'affichage

1 Affiche la zone d'arrosage actuelle pendant que vous programmez ou arrosez. 2 Affiche l'heure de départ actuelle pendant que vous programmez. 3 Affiche le(s) programme(s) actif(s) pendant que vous programmez ou arrosez. 4 Y=Année, M=Mois, D=Jour, pour le réglage de la date. 5 Indique que les piles sont faibles (replacez les piles si ce symbole s'affiche). 6 Indique le jour de la semaine et la sélection des jours d'arrosage. 7 Indique que d'autres options d'arrosage sont disponibles pour cette position du cadran en appuyant sur le bouton.

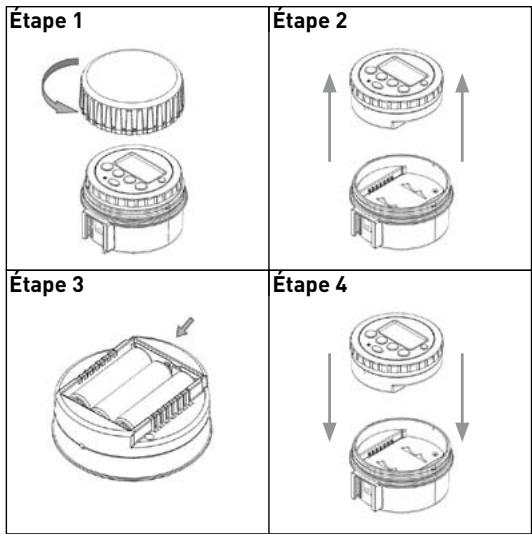

Étape 1

Retirez le capuchon.

Étape 2

Détachez le module de programmation de la base.

Étape 3

Insérez trois piles AA dans le compartiment à piles de la façon indiquée.

Étape 4

Remettez le module de programmation en place sur la base.

Remarque : Pendant que vous remplacez les piles, la programmation sera conservée durant 30 secondes.

Étape 1

Appuyez sur le bouton « RESET »

Étape 2 - réglage de l'heure

Tournez le cadran de sélection à la position SET TIME.

Appuyez sur les touches + ou - pour régler l'heure.

Pour alterner rapidement entre AM et PM, appuyez sur la touche

Étape 3 - réglage de la date

Tournez le cadran de sélection à la position SET DATE.

Appuyez sur les touches + ou - pour régler l'année, puis appuyez sur la touche

Appuyez sur les touches + ou - pour régler le mois, puis appuyez sur la touche

Appuyez sur les touches + ou - pour régler le jour.

Étape 4 - heures de départ

Tournez le cadran de sélection à la position START TIMES.

Appuyez sur la touche pour sélectionner le programme souhaité.

REMARQUE : Utilisez le programme B uniquement si vous souhaitez programmer un arrosage indépendant du programme A.

Appuyez sur les touches + ou - pour régler l'heure de départ souhaitée.

Si vous souhaitez ajouter d'autres cycles, appuyez sur la touche et reglez une autre heure de départ (maximum de quatre).

Pour effacer une heure de départ, appuyez sur la touche

REMARQUE: Si les heures de départ se chevauchent, le deuxième arrosage programme commencera lorsque le premier se terminera.

Étape 5 - fréquence d'arrosage

Tournez le cadran de sélection à la position HOW OFTEN.

Appuyez sur la touche pour sélectionner le programme souhaité.

Appuyez sur la touche pour sélectionner les jours d'arrosage souhaités. Vous pouvez sélectionner des jours de la semaine, des intervalles d'arrosage (tous les 1 à 32 jours) ou les jours pairs ou impairs.

Appuyez sur + pour permettre en évidence vos options.

Si « INT » est sélectionné, appuyez sur les touches + ou - pour modifier l'intervalle.

Appuyez sur les touches + ou - pour désélectionner une option.

Étape 6 - durée d'arrosage

Tournez le cadran de sélection à la position HOW LONG.

Appuyez sur la touche pour sélectionner le programme souhaité.

Appuyez sur la touche pour sélectionner la zone souhaitée.

Appuyez sur les touches + ou - pour régler une durée de fonctionnement (de 0 à 240).

Recommencez pour les autres zones, au besoin.

Étape 7 - automatique

Tournez le cadran de sélection à la position AUTO.

Les programmes régés s'activeront automatiquement.

Arrosage manuel

Pour activer un programme manuellement :

Appuyez sur la touche lorsque le cadran de sélection se trouve à la position AUTO. Tous les programmes régés s'activeront.

Pour sélectionner uniquement le programme A ou le programme B, ou des zones séparément :

Appuyez sur la touche pour sélectionner uniquement le programme A ou le programme B.

Appuyez de nouveau sur pour régler des heures d'arrosage distinctes pour les zones.

REMARQUE: L'arrosage manuel d'un programme réglé (A ou B) fonctionnera uniquement une fois que la programmation sera effectuée.

Mise hors fonction

Tournez le cadran de sélection à la position OFF.

Il n'y aura aucune arrosage si le cadran est en position OFF.

Bilan hydrologique

Tournez le cadran à la position WATER BUDGET.

REMARQUE: Cette caractéristique permet d'effectuer des ajustements saisonniers.

Réglez la valeur à 100% si vous souhaitez que l'horaire d'arrosage programme soit respecté avec précision.

Si une durée de 10 minutes est programmée, 50% réduira le temps d'arrosage à 5 minutes, et 200% augmentera le temps d'arrosage à 20 minutes.

Appuyez sur la touche pour sélectionner le programme souhaité.

Appuyez sur les touches ou - pour régler la valeur du bilan hydrologique (de 10% à 200%).

Appuyez sur la touche pour remettre la valeur à 100%.

REMARQUE: Le symbole de pourcentage [%] s'affichera à l'écran lorsque la valeur pour A ou B sera différente de 100%.

Interruption en cas de pluie

REMARQUE: La fonction d'interruption en cas de pluie annulera tous les arrosages programmés pour une période de 24, 48 ou 72 heures.

Appuyez sur la touche (+) lorsque le cadran de sélection se trouve à la position AUTO.

Appuyez sur + jusqu'à ce que la durée

d'interruption souhaitée s'affiche.

N'appuyez sur aucun bouton durant trois secondes pour démarrer la période d'interruption.

Appuyez sur la touche pour mettre fin à la période d'interruption en cas de pluie et réactiver l'arrosage programme.

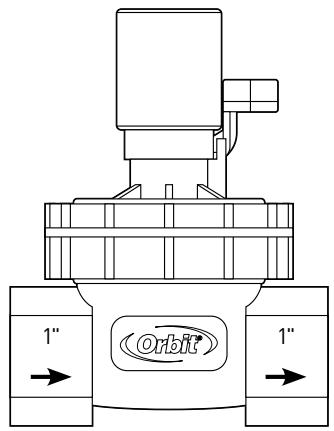

Installation de la vanne

Après avoir rincé les conduites, installez la vanne à l'aide des raccords appropriés (non inclus) pour votre système (voir la figure ci-dessous). ÉVITEZ DE SERRER DE FAÇON EXCESSIVE. N'utilisez pas de pâte à joint. Utilisez uniquement du ruban pour joints filetés. Notez l'orientation de la flèche sur la vanne; elle indique le sens d'écoulement de l'eau. Les vannes sont dotées de raccords coniques et par conséquent nécessitent de sept à huit tours de ruban pour joints filetés afin

de prévenir les fuites et d'empêcher les raccordements de se détacher. Afin de prévenir les possibilités de fuite, assurez-vous que la vanne, les raccords et le tuyau sont bien alignés.

Tester le système

Une fois que tous les tuyaux et les raccords ont été installés, ouvre l'alimentation d'eau et recherchez les fuites en maintenant la vanne fermée.

Tuyau

Polypropylene

PVC

Installation de la VANNE

Le système peut alors être contrôlé électromécaniquement à partir de la minute ou manuellement en ouvrant le levier/la vis.

Purge

Dans les zones où la température baisse au-dessous du point de congélation, les vannes et les conduites doivent être purgées. Consultez le guide d'Orbit ou demandez des précisions à votre détaillant concernant la purge. En automne, pour vous assurer que l'électrovanne est complètement purgée, fermez le robinet principal des arroseurs et faites fonctionner électriquement chaque vanne, à sec, pendant quelques minutes. Tournez le bouton de la minuterie à la position

OFF (hors fonction).

Mises en garde

• Reportez-vous à la réglementation locale

pour connaître les types de vannes et les renseignements sur les permis à obtenir.

• Si la pression statique de l'eau excède 80 psi, un régulateur de pression doit être utilisé.
• Pour usage à l'extérieur avec de l'eau froide seulement. Non conforme pour un usage à l'intérieur. Installez les vannes de telle sorte que l'eau soit drainée loin de la maison.

Remarques

• Dans la mesure du possible, protégez toujours les vannes au moyen d'un boîtier de vannes Orbit® au fond duquel vous ajouterez du gravier.
• Vérifiez toutes les conduites et tous les raccords avant d'enterrer le système.
• Si vous ne comptez pas vous servir d'eau potable dans votre système, utilisez un filtre.

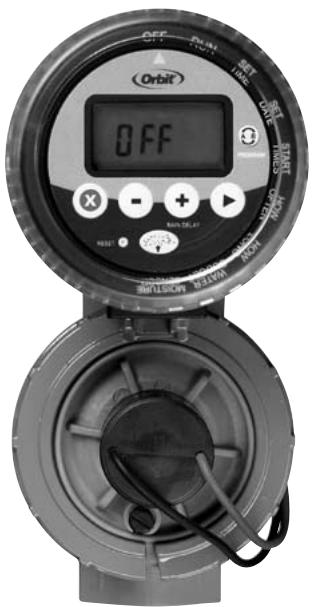

Raccord de la minuterie

Après avoir programmé la minuterie, raccordez-la à la vanne. Cette minuterie fonctionnera uniquement avec les solénoïdes CC inclus dans l'emballage.

Remplacez les solénoïdes d'origine sur les vannes branchées à la minuterie par ces solénoïdes CC.

1. Assurez-vous que l'unité principale de la minuterie est entièrement insérée dans son logement.
2. Vissez le couvercle protecteur de la minuterie et serrez suffisamment pour la protéger contre la poussière et assurer son imperméabilité. Évitez de serrer excessivement.

Vanne

1. Fixez l'attache de la minuterie au solénoïde de la vanne.
2. Retirez le bouchon de la prise marquée « 1 » au bas de la minutesie.
3. Insérez le connecteur dans la prise marquée « 1 » au bas de la minuterie. Assurez-vous que le connecteur soit complètement enfoncé dans la prise.
4. Fixez la minuterie à l'attache de la minuterie.
5. Tournez le cadran de sélection à la position OFF. Patientez 60 secondes afin de permettre à la minuterie de fermer toutes les vannes.
6. Tournez le cadran de sélection à la position AUTO et remettez le capuchon en place.

Étape 1	Étape 2
Étape 3	Étape 4
Étape 5	Étape 6

Minuterie — Dispositif servant à activer et à désactiver un système d'arrosage automatique.

Heure de départ du cycle- Heure programme à laquelle l'arrosage de la première zone commence.

Heures de départ multiples - Fonction qui permet à un programme de fonctionner plusieurs fois pendant un même jour.

Programme (A ou B)-Une ou plusieurs zones d'arrosage partageant un horaire d'arrosage programme commun.

Interruption en cas de pluie-Fonction qui empêche la mise en marche de la minuterie pour arroseur selon le programme d'arrosage régle pour une durée déterminée.

Solenoïde- Pièce électrique d'une vanne d'arrosage (d'irrigation) qui ouvre et ferme cette vanne.

Superposition- Lorsque vous reglez une mise en marche pour qu'elle commence avant la fin du programme precedent, l'heure de départ sera « superposée » ou retardée. Ainsi, cette mise en marche ne commencera qu'après la fin du programme precedent.

Zone (d'arrosage)- Zone où l'arrosage (irrigation) est contrôlé par une seule vanne de commande.

Vanne (d'arrosage ou d'irrigation)-Utilisée conjointement avec des minutes pour arroseur - un moyen pratique de procurer de l'eau à la pelouse, aux plantes et aux jardins.

Programme d'arrosage-Voir le programme (A ou B).

Zones—Voir la définition de « Zone (d'arrosage) »

Une ou plusieurs zones ne se mettent pas en marche :

1. Assurez-vous que la programmation a bien été effectuée.
2. Assurez-vous que le cadran de programmation n'est pas en position OFF ni en mode d'interruption en cas de pluie.
3. Retirez le connecteur, enlevez les débris et remettez le connecteur en place.
4. Nettoyez les débris du solénoïde.
5. Remplacez les piles.
6. Remplacez le solénoïde.

Les zones se mettent en marche au mauvais moment :

1. Fermez la pression d'eau.
2. Vérifiez la programmation pour vous assurer que les heures de départ sont bonnes. Vérifiez les programmes A et B et les heures de départ 1 à 4.

Une zone reste en marche et ne peut pas s'éteindre :

1. Assurez-vous que le connecteur est branché.
2. Remplacez la vanne.
3. Nettoyez les saletés ou des débris qui sont bloqués dans la vanne ou le solénoïde.
4. Remplacez le diaphragme de la vanne.
5. Remplacez le solénoïde.

Aucune zone ne se met en marche :

1. Assurez-vous que le cadran de programmation n'est pas en position OFF ni en mode d'interruption en cas de pluie.
2. Manque d'énergie en raison de l'épuisement des piles ou du mauvais fonctionnement du panneau solaire (facultatif).
3. La programmation est incorrecte.

La minuterie ne se met pas en marche :

1. Assurez-vous que les piles sont installées correctement.
2. Remplacez les piles.

Les zones continuent à s'emettre en marche et à s'éteindre au mauvais moment :

1. Assurez-vous que les heures de départ qui sont programmées ne se chevauchent pas.
2. Fermez la pression de l'eau.
3. Vérifiez les programmes A et B et les heures de départ 1 à 4.
