MANUAL DE USUARIO 57860 ORBIT IRRIGATION

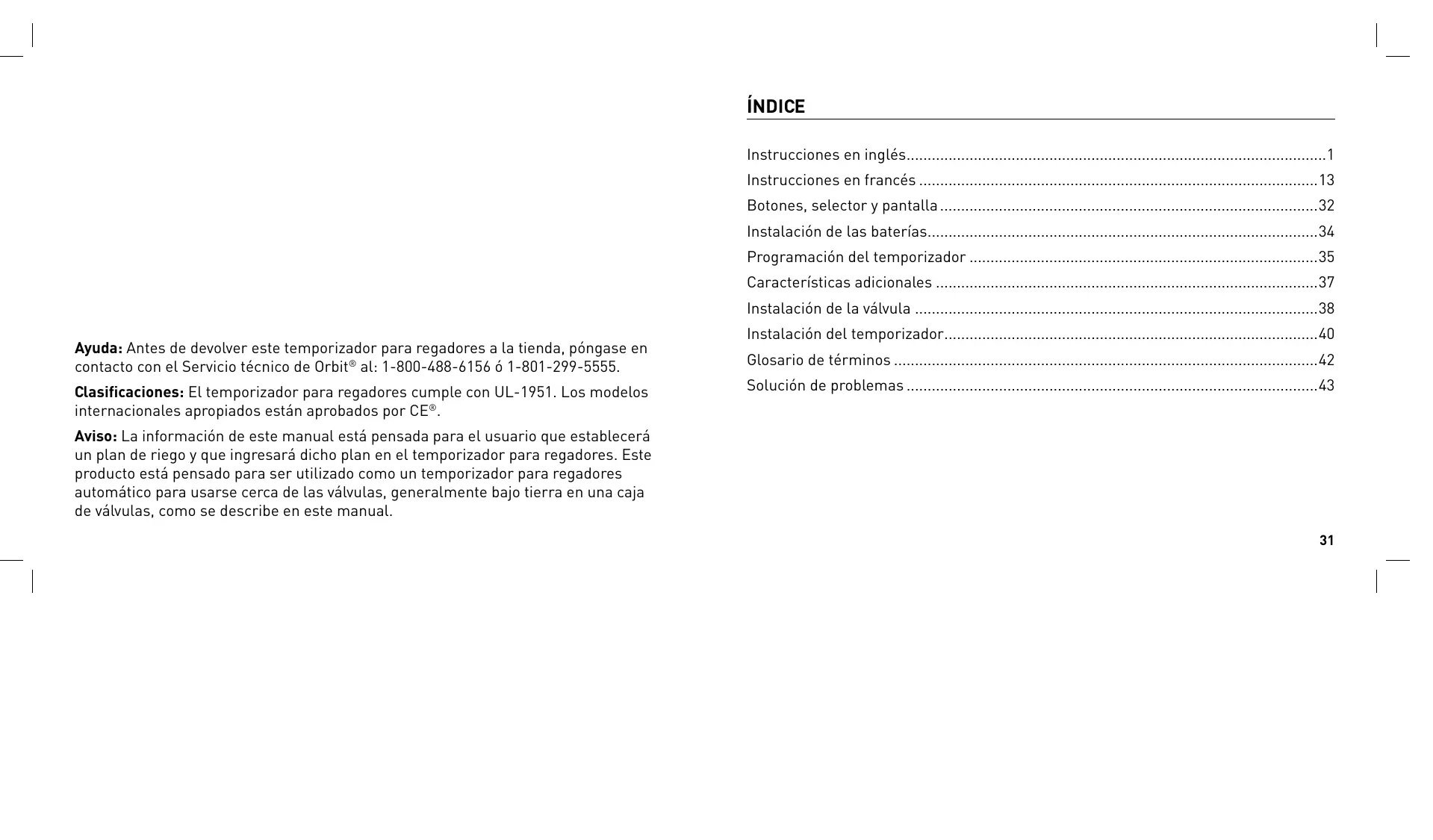

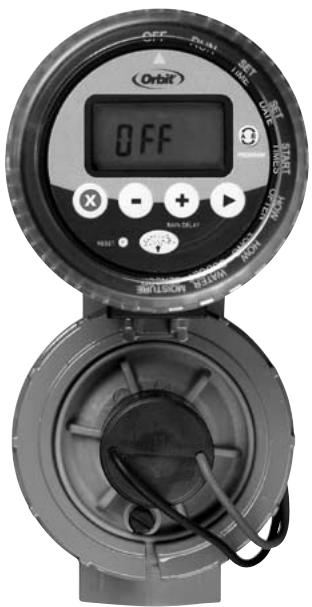

• TEMPORIZADOR PARA REGADORES con válvula en línea No necesita una fuente de alimentación externa Ideal para ubicaciones lejanas y riego por goteo Fabricación completamente impermeable Programación Easy-Set Logic™ MODELO 57860 ÍNDICE Instrucciones en inglés p. 1
• Instrucciones en francés p. 13
• Botones, selector y pantalla p. 32
• Instalación de las baterías p. 34
• Programación del temporizador p. 35
• Características adicionales p. 37
• Instalación de la válvula Ayuda: Antes de devolver este temporizador para regadores a la tienda, póngase en contacto con el Servicio técnico de Orbit® al: 1-800-488-6156 ó 1-801-299-5555. Clasificaciones: El temporizador para regadores cumple con UL-1951. Los modelos internacionales apropiados están aprobados por CE®. Aviso: La información de este manual está pensada para el usuario que establecerá un plan de riego y que ingresará dicho plan en el temporizador para regadores. Este producto está pensado para ser utilizado como un temporizador para regadores automático para usarse cerca de las válvulas, generalmente bajo tierra en una caja de válvulas, como se describe en este manual. p. 38

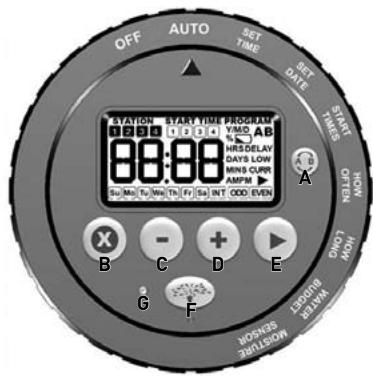

Botones, selector y pantalla accede al modo RAIN DELAY (retardo por lluvia) E Mueve el cursor o activa el AM/PM F Accede al modo RIEGO MANUAL

Botones A Alterna entre los programas: A y B B Anula las configuraciones o cancela eventos G Reinicia todas las configuraciones del temporizador Selector OFF Todas las funciones del temporizador están APAGADAS AUTO El temporizador está configurado para el funcionamiento automático y sólo regará en esta posición del selector C Disminuye los valores SET TIME Configura la hora del día D Aumenta los valores, selecciona la configuración HOW OFTEN (frecuencia) o SET DATE Configura el años, mes y día

START TIMES Configura las horas de inicio de los programas A y B HOW OFTEN Configura los días o intervalos en los que desea regar HOW LONG Configura el tiempo de funcionamiento de la estación (de 0 a 240 minutos) WATER BUDGET Ajuste por temporada: cambia el tiempo de funcionamiento de la estación, todo de una vez: 10% a 200%

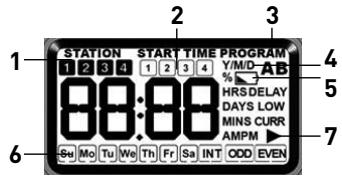

2 Muestra la hora de inicio actual mientras se programa o riega 3 Muestra los programas activos mientras se programa o riega 4 Y=año, M=mes, D=día, para configurar la fecha 5 Indica que las baterías están bajas (cámbielas cuando aparezca) 6 Indica el día de la semana y la selección de días de riego 7 Indica que hay más opciones disponibles para esa posición del selector, accesibles al presionar el botón Pantalla

1 Muestra la estación actual mientras se programa o riega

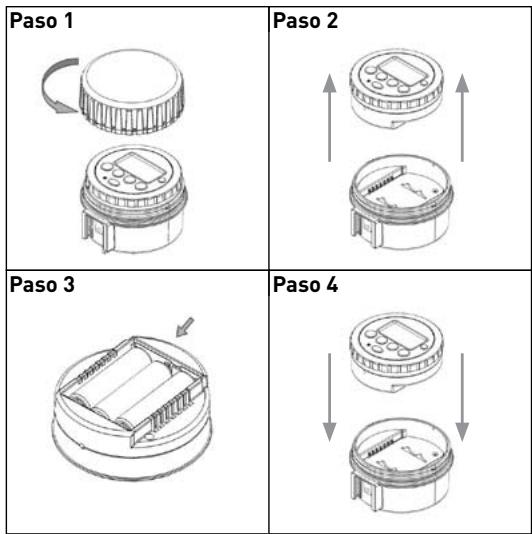

Instalación de las baterías Paso 1 Paso 3 Paso 2 Paso 4 Programación del temporizador Paso 1 Paso 1 Paso 4: horas de inicio Retire la tapa Presione el botón de reinicio. Gire el selector a START TIMES. Paso 2 Paso 2: ajuste de la hora Separe el tanque del programa de la base Inserte 3 baterías AA como se indica en el compartimiento para las baterías Para cambiar rápidamente entre AM o PM presione

Presione para configurar la hora de inicio deseada. Paso 4 Paso 3: ajuste de la fecha Si se desean más ciclos, presione configure otra hora de inicio (hasta 4). Vuelva a colocar el tanque del programa en la base Para borrar una hora de inicio presione Presione para configurar el año actual, luego presione

NOTA: Si las horas de inicio se superponen, la segunda hora de inicio comenzará el riego después de que la primera finalice. Nota: Cuando cambie las baterías, la programación se conservará durante 30 segundos.

para configurar la hora Presione para configurar el mes actual, luego presione Presione actual.

para seleccionar el programa NOTA: Use el programa B sólo si desea programar un riego independiente del programa A.

para configurar el día

PROGRAMACIÓN DEL TEMPORIZADOR

Paso 5: frecuencia Presione deseada. Gire el selector a HOW OFTEN. Presione deseado. para seleccionar el programa Presione para seleccionar los días en que desea regar: Seleccione días de la semana, intervalos (cada 1 a 32 días) o días pares e impares. Presione para resaltar sus opciones. Si eligió INT presione cambiar el intervalo. Presione de una opción.

para para anular la selección Paso 6: duración Gire el selector a HOW LONG. Presione deseado.

CARACTERÍSTICAS ADICIONALES

para seleccionar el programa para seleccionar la estación Para seleccionar sólo el programa A o B, o estaciones individuales: Presione para configurar el tiempo de funcionamiento deseado (0 a 240). Presione para seleccionar sólo el programa A o B. Repita los pasos para las otras estaciones de ser necesario. Presione de nuevo para configurar horarios de riego individual para las estaciones. Paso 7: automático Gire el selector a AUTO. Los programas configurados funcionarán automáticamente. NOTA: El riego manual de un programa configurado (A o B) sólo funcionará una vez que se hayan configurado los programas. Apagado Riego manual Gire el selector a OFF. Para hacer funcionar un programa manualmente: Mientras se encuentra en la posición OFF, no se producirán riegos. Presione mientras el selector se encuentra en la posición AUTO. El temporizador hará funcionar todos los programas configurados. Ahorro de agua Gire el selector a WATER BUDGET. NOTA: Esta característica permite ajustes por temporada. Configure el valor en 100% para regar exactamente como está programado. En el caso de un tiempo de funcionamiento de 10 minutos, 50% lo reducirá a 5 minutos y 200% lo aumentará a 20 minutos. Presione deseado. para seleccionar el programa Presione para configurar el ahorro de agua (10% a 200%). Presione para reiniciar el valor a 100%. NOTA: El símbolo % aparecerá en la pantalla cuando el valor para A o B sea distinto de 100%.

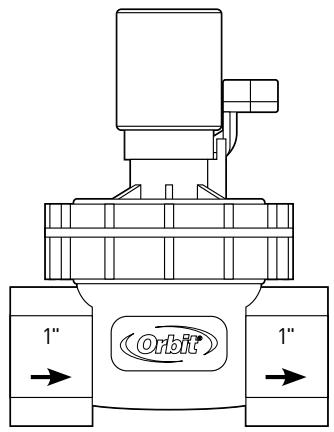

Instalación de la válvula Retardo por lluvia NOTA: El retardo por lluvia cancelará todos los riegos programados durante un período de 24 horas, 48 horas o 72 horas. Presione mientras el selector se encuentra en la posición AUTO. Presione deseado. hasta que aparezca el retardo No presione ningún botón durante 3 segundos para comenzar el retardo. Presione para detener el retardo por lluvia y regresar al riego programado. Instalación de la válvula Después de drenar las tuberías, instale la válvula utilizando los conectores adecuados (no se incluyen) para su sistema (consulte la ilustración a continuación). NO APRIETE DEMASIADO. No utilice compuestos para

Instalación de la válvula uniones de tuberías. Use solamente cinta aislante para roscas. Fíjese en la flecha en la válvula para la dirección del flujo de agua. Las válvulas tienen conectores cónicos y, por lo tanto, necesitan de siete a ocho vueltas de cinta aislante para evitar que goteen y que las conexiones se salgan. Para evitar posibles goteras, asegúrese de que la válvula, los conectores y las tuberías se encuentren correctamente alineados. Drenaje En áreas muy frías, las válvulas y los conductos deben drenarse. Consulte la guía de distribución Orbit® o al proveedor local para que le recomiende los puntos de drenaje adecuados. Para asegurarse de que la válvula eléctrica está drenada completamente en otoño, desconecte la válvula de cierre del regador principal y haga funcionar eléctricamente y sin lubricante cada válvula durante unos minutos. Gire el temporizador a la posición OFF. Manguera Compruebe el sistema Después de instalar todas las tuberías y conectores, abra el suministro de agua y compruebe que no haya goteras con la válvula cerrada. Ahora el sistema ya está preparado para controlarse eléctricamente desde el temporizador o manualmente al abrir la palanca/el tornillo manual. Polietileno

CONEXIÓN DEL TEMPORIZADOR

CONEXIÓN DEL TEMPORIZADOR

Precauciones Conexión de temporizador Conexión de temporizador a la válvula

• Consulte los códigos locales para los tipos de válvula e información sobre permisos. Conecte el temporizador a la válvula después de que lo programe. Este temporizador sólo funciona con los solenoides de CD incluidos en el empaque. Reemplace cualquier solenoide original en las válvulas conectada al temporizador con estos solenoides de CD.

1. Fije el sujetador del temporizador al

solenoide en la válvula.

• Si la presión estática del agua sobrepasa los 80 psi, se debe utilizar un regulador de presión.
• Para uso en exteriores con agua fría solamente. No apto para uso en interiores. Coloque las válvulas de modo que el agua escurra lejos de la casa. Notas
• Siempre que sea posible, proteja las válvulas con una caja de válvulas Orbit® y coloque gravilla en el fondo.
• Revise todas las tuberías y conectores antes de enterrar el sistema.

1. Verifique que la unidad de temporizador

principal se insertó completamente en el puerto de acoplamiento.

2. Tuerza sobre la cubierta protectora

de temporizador de manera suficientemente firme como para asegurar un sello impermeable y a prueba de suciedad. No apriete demasiado.

2. Retire el enchufe del receptáculo marcado

como “1” en el fondo del temporizador

3. Fije el conector de cables en el receptáculo

marcado como “1” en el fondo del temporizador. Asegúrese de que el conector esté completamente colocado en el receptáculo.

4. Conecte el temporizador al sujetador del

temporizador. Paso 1 Paso 2 Paso 3 Paso 4 Paso 5 Paso 6

5. Gire el selector a OFF. Espere 60 segundos o

permita que el temporizador cierre todas las válvulas.

6. Gire el selector a AUTO y vuelva a colocar la

• Use un filtro si no va a utilizar agua potable en el sistema.

Glosario de términos Temporizador: un dispositivo responsable de encender y apagar un sistema de riego automático. Hora de inicio del ciclo: la hora en que el programa comienza el riego en la primera estación programada. Horas de inicio múltiples: una característica de control que permite que un programa funcione a múltiples horas en el mismo día de riego. Programa (A o B): una o más estaciones de riego que comparten un horario programado de riego común. Retardo por lluvia: una característica que evita que el temporizador para regadores haga funcionar un programa de riego programado durante una duración específica.

SOLUCIÓN DE PROBLEMAS

Cola: cuando una hora de inicio se configura antes de que el programa previo termine, dicha hora de inicio quedará “en cola” o se retrasará, y comenzará una vez que el programa previo termine. Estación (estación de riego): un área en que el riego (irrigación) está controlado por una sola válvula de control. Válvula (válvula de riego o irrigación): se usa en conjunto con temporizadores para regadores y es una manera cómoda de dar agua a los céspedes, plantas y jardines. Programa de riego: consulte Programa (A o B). Zonas: consulte “Estación (estación de riego)”. Una o más estaciones no encienden:

1. Asegúrese de que la programación es

2. Asegúrese de que la programación

no está en los modos APAGADO o de retardo por lluvia.

3. Retire el conector, limpie la suciedad y

vuelva a insertar el conector.

4. Limpie la suciedad del solenoide.

5. Reemplace las baterías.

6. Reemplace el solenoide.

Las estaciones se encienden cuando no deben hacerlo:

1. Disminuya la presión del agua.

2. Revise la programación para asegurarse

de que las horas de inicio son las correctas. Revise los programas A y B y las horas de inicio 1 a 4. Una estación permanece activa y no se apaga.

1. Compruebe que el conector esté

2. Reemplace la válvula.

3. Limpie cualquier partícula de suciedad

o desechos atascados en la válvula o el solenoide.

4. Reemplace el diafragma de la válvula.

5. Reemplace el solenoide.

Ninguna de las estaciones enciende:

1. Asegúrese de que la programación

no está en los modos APAGADO o de retardo por lluvia.

2. Falta alimentación debido a que las

baterías están agotadas o el panel solar está defectuoso (opcional).

3. La programación es incorrecta.

Solenoide: la pieza eléctrica en una válvula para regador (irrigación) que abre y cierra la válvula.

SOLUCIÓN DE PROBLEMAS

El temporizador no se enciende:

1. Asegúrese de que las baterías están

instaladas correctamente.

2. Reemplace las baterías.

Las estaciones siguen encendiéndose y apagándose cuando no están programadas para hacerlo:

1. Asegúrese de que haya una hora

de inicio programada sin horarios superpuestos.

2. Disminuya la presión del agua.

3. Revise los programas A y B y las horas
