57467 - Système d'irrigation ORBIT IRRIGATION - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Vanne automatique en ligne
Marque	Orbit Irrigation
Modèle	57467
Alimentation	24 V CA
Tension minimale au solénoïde	18 V CA
Courant d'appel	0,35 A
Courant de maintien	0,23 A
Puissance d'appel	8,5 VA
Puissance de maintien	5,5 VA
Pression d'eau maximale recommandée	80 psi (5,5 bars)
Utilisation	Extérieur, eau froide uniquement
Raccordement	Fileté conique, ruban Téflon recommandé
Fonctions principales	Commande électrique et manuelle, purge
Pièces principales	Solénoïde, membrane, couvercle, corps de vanne, levier de purge
Garantie	6 ans limitée
Réparabilité	Pièces détachées disponibles (solénoïde, membrane, etc.)
Purge hivernale	Recommandée en zone de gel
Protection recommandée	Boîte à vanne Orbit avec gravier au fond

FOIRE AUX QUESTIONS - 57467 ORBIT IRRIGATION

Comment installer la vanne automatique ?

Suivez les sept étapes : fixez la vanne en respectant le sens de la flèche, raccordez les conduites d'arroseur, tirez et raccordez le fil électrique, fermez la vanne, testez l'installation, puis ouvrez la vanne. Utilisez du ruban Téflon sur les filetages et ne serrez pas excessivement.

Pourquoi ma vanne ne s'ouvre-t-elle pas électriquement ?

Vérifiez d'abord manuellement en tournant le levier de purge dans le sens inverse des aiguilles. Assurez-vous que la vanne est correctement orientée (flèche dans le sens de l'eau), que le câblage est correct et que le programmateur fonctionne. Nettoyez l'orifice du solénoïde avec un fil ou un trombone.

Comment purger la vanne pour l'hiver ?

Fermez le robinet principal, puis faites fonctionner électriquement chaque vanne à sec pendant quelques minutes pour purger l'eau. Mettez le programmateur sur ARRÊT. Consultez les points de purge recommandés dans votre région.

Quelle est la pression d'eau maximale recommandée ?

La pression statique ne doit pas dépasser 80 psi (5,5 bars). Au-delà, utilisez un régulateur de pression en amont de la vanne.

Comment remplacer le solénoïde ?

Coupez l'eau, dévissez le solénoïde défectueux et remplacez-le par un neuf. Assurez-vous que le plongeur et le joint torique sont correctement en place lors du remontage.

Que faire si la vanne fuit sous le solénoïde ?

Coupez l'eau et serrez le solénoïde. Si la fuite persiste, remplacez le joint torique du solénoïde.

Comment nettoyer les débris dans la vanne ?

Coupez l'eau, retirez le couvercle et la membrane, puis nettoyez l'intérieur du corps de vanne. Vérifiez l'absence de débris dans l'orifice du solénoïde. Remontez en positionnant correctement la membrane.

Quel type de fil utiliser pour le câblage ?

Utilisez du fil à arroseur multicolore, à plusieurs torons, gainé et agréé. Pour des distances inférieures à 244 m, utilisez du calibre 20 ; au-delà, du calibre 18.

La vanne peut-elle être utilisée à l'intérieur ?

Non, la vanne est conçue pour une utilisation en extérieur avec de l'eau froide uniquement. Ne pas l'installer à l'intérieur.

Comment tester manuellement la vanne ?

Tournez le levier ou la vis de purge manuelle dans le sens inverse des aiguilles d'une montre pour ouvrir la vanne. Pour la fermer, tournez dans le sens des aiguilles. Cela permet de vérifier le fonctionnement sans commande électrique.

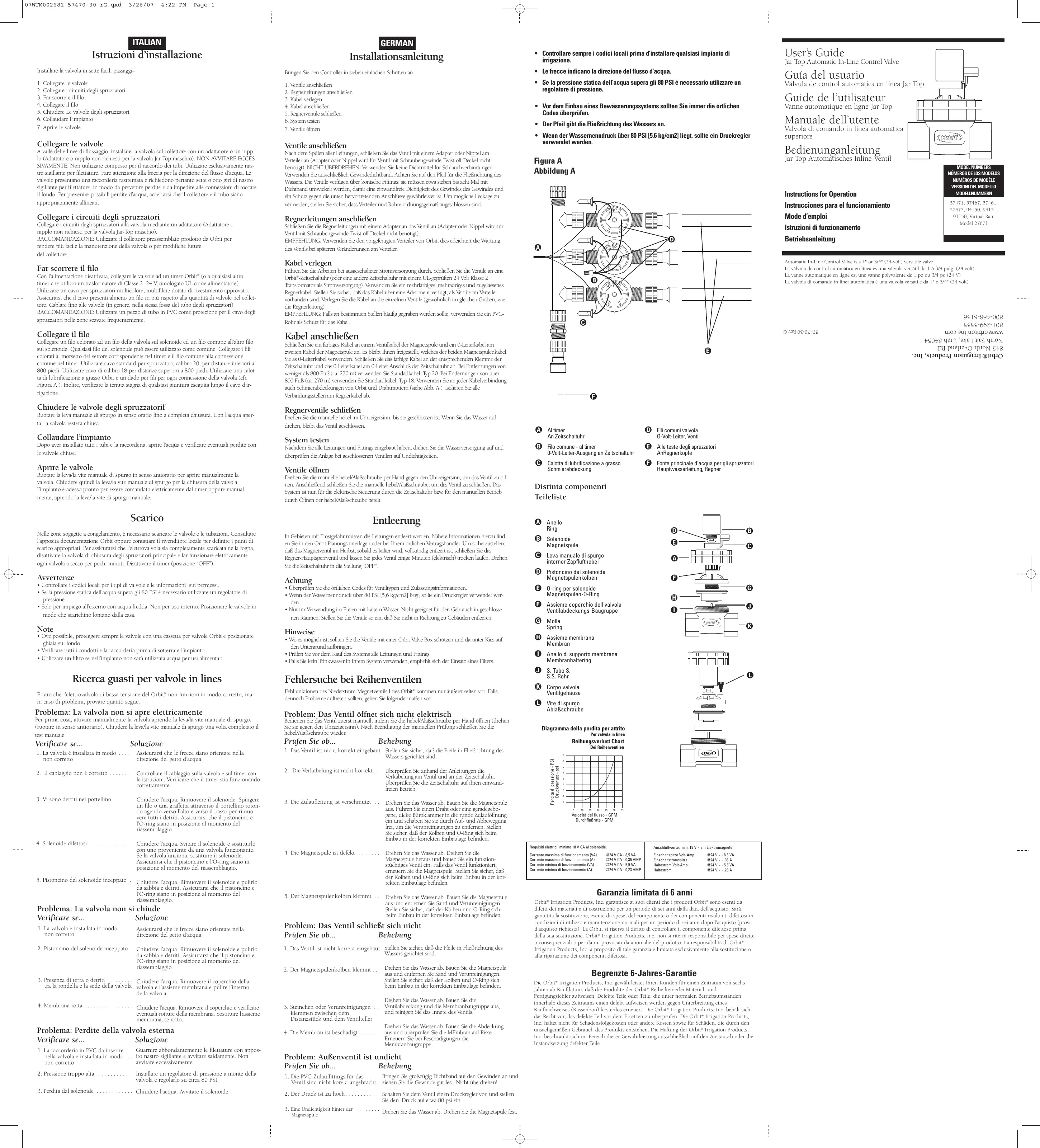

MODE D'EMPLOI 57467 ORBIT IRRIGATION

Vanne automatique en ligne jar to

To Sprinkler Heads A los cabezas del aspersion Vers les têtes d'arroseurs F Main Sprinkler Water Line Conduccion de agua del aspersor principal Conducte d'alimentation d'eau de l'arroseur principal

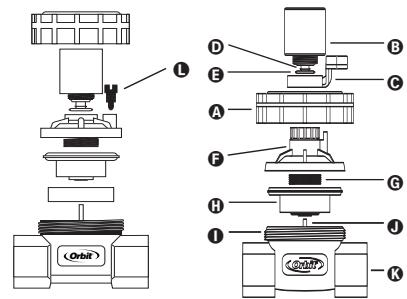

Liste des pièces

A Ring Anillo Bague B Solar Solenoid-Solenoide Solenoide C Internal Bleed lever Palanca de purga Levier de purgeau D Solenoid Plunge Solchoia fungier Piston de solenoide Tige du solenoide E Solenoid O-Ring Anillo en forma de 0 solenoide Joint du solenoi F Valve Lid Assembly Ensamblaje de la cubierta de la valvula Couvercle de la vanne

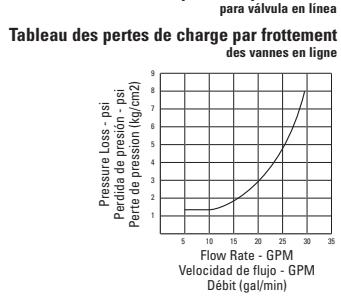

Friction Loss Chart Fitting inline valve Gráfica de pertes por fricción

Diaphragm Support Ring Anillo de soporte de diafragma Bague d'appui de la membrane

Diaphragm Assembly Ensemblage de diafrag Membrane S S Tube S. S. Tube S. S. Tubo Tube en acier inox

Valve Body Cuerpo de válvula Corps de vanne Bleed Screw Tampillo de Tornillos de purga Vis de purge

Electrical requirements are 18 Volts AC minimum at the solenoid.		Se requière un voltaje de 18 Volts CA comme minimum en el solenoide.		Caracteristiques électriques minimales: 18 V c.a. au solenoide.
Inrush voltage-amps	@24 VAC - 8.5 VA	Volt-amps de entrada	@24 VAC - 8.5 VA	Puisance d'applé	@24 V c.a. - 8.5 VA
Inrush current	@24 VAC - 35 AMPS	Corrente de entrada	@24 VAC - 0.35 AMPS	Courant d'applé	@24 V c.a. - 0.35 A
Holding voltage-amps	@24 VAC - 5.5 VA	Volt-amps de retention	@24 VAC - 5.5 VA	Puisance de maintainier	@24 V c.a. - 5.5 VA
Holding current	@24 VAC - 23 AMPS	Corrente de retention	@24 VAC - 0.23 AMPS	Courant de maintainier	@24 V c.a. - 0.23 A

Garantie limitée de 6 ans

Orbit® Irrigation Products, Inc. garantit à ses clients ses produits Orbit® contre tout défaut de matière et de fabrication, et ce pendant six ans à compter de la date d'achat. La société s'engage à remplacer, notamment, la ou les pièces qui se révéleraient défectueuses dans des conditions d'utilisation et de fonctionnement normales pendant au plus six ans à compter de l'achat (preuve d'achat exigée). La société se réserve le droit d'inspecter toute pièce défectueuse avant de la remplacer. Orbit® Irrigation Products, Inc. décline toute responsabilité en matière de frais ou de dommages directs ou indirects imputables à une défaillance de ses produits. En vertu de la présente garantie, la responsabilité d'Orbit® Irrigation Products, Inc. se limite exclusivement au remplacement ou à la réparation des pièces défectueuses.

Pose de la vanne en sept étapes simples

1. Fixation des vannes
2. Raccordement des conduites d'arroseur
3. Irrigation du sol 4. Réordrement
4. Fermeture des vanne
5. Mise à l'essai de l'installation
6. Ouverture des vannes

Fixer les vannes

Après avoir rinçé les conduites, installez la vanne sur le collecteur avec un adaptateur ou un mamelon (Un adaptateur ou un raccord ne sont pas nécessaires pour la valve male du couvercle de local). NE SERREZ PAS EXCESSIVEMENT. N'utilisez pas de pâte à joints. N'utilisez que du ruban pour joints filtres. Notez l'orientation de la flèche ; elle indique le sens d'écoulement de l'eau. Les vannes ont des raccords coniques ; appliquez-y sept à huit tours de ruban pour joints filtres pour les étanchéiser et empêcher les connexions de buter en fin de course. Pour éviter des fuites possibles, assurez-vous que le collecteur et le tuyau sont alignés correctement.

Raccordement des conduites d'arroseur

Raccordez les conduites d'arroseur à la vanne avec un adaptateur (Un adaptateur ou un raccord ne sont pas nécessaires pour la valve male du couvercle de bocal). RECOMMANDATION: Utilisez un collecteur préassemblé Orbit, pour faciliter l'entretien de la vanne ou pouvoir modifier ultérieurement le collecteur.

Traction du fil

Après avoir coupé l'alimentation électrique, connectez les vannes à un programmateur Orbit (ou à tout autre programmateur alimenté par un transformateur 24 V catégorie 2 agréé UL). Utilisez un fil à arroseur multicolore, à plusieurs torons, gainé et agréé. Assurez-vous que le fil compte au moins un toron de plus que le nombre de vannes du collecteur. Tirez le fil jusqu'aux vannes (généralement dans la même tranchée que la tuyauterie d'arroseur). RECOMMANDATION: Utilisez du tuyau en PCV pour protégerr le fil à arroseur dans les zones où l'on creuse fréquemment.

Raccordement du fil

Raccordez un fil coloré à une extrémité du solenoïde de la vanne et un conducteur neutre à l'autre extrémité du solenoïde. On peut utiliser n'importe quel fil du solenoïde comme conducteur neutre. Raccordez les fils colorés à la borne de zone correspondante du programmeur, et le conducteur neutre, à la borne neutre du programmeur. Utilisez du fil à arroseur standard de calibre 20 pour les distances inférieures à 800 pieds (244 m). Utilisez du fil de calibre 18 pour les distances supérieures à 800 pieds. Utilisez un capuchon de graissage Orbit et une connexion à chaque connexion de la vanne (Voir Figure A). De plus, étanchez toute jonction réalisée sur le fil à arroseur.

Fermeture des vannes d'arrosage

Tournez le levier manuel de purge dans le sens des aiguilles d'une montre jusqu'à ce qu'il soit fermé. Lorsqu'on rétablit l'alimentation d'eau, la vanne reste fermée.

Mise à l'essai de l'installation

Après avoir posé tous les tuyaux et tous les raccords, rétablissez l'alimentation d'eau et décelez toute fuite lors de la fermeture des vannes.

Ouvrir les vannes

Tournez le levier/vis manuel de purge en sens inverse des aiguilles d'une montre pour ouvrir manuellement la valve. Ensuite fermez le levier/vis manuel de purge pour fermer la valve. Le circuit est à présent prêt à être commandé électriquement à partir du programmateur ou manuellement en desserrant la levier/vis de purge manuelle.

Purge

Dans les zones où la température baisse au-dessous du point de congélation, on doit purger les vannes et les conduites. Consultez le guide de disposition Orbit ou le détaillant de la localité au sujet des points de purge recommandés. En automne, pour s'assurer que l'électrovanne est complètement purgée, fermez le robinet principal des arroseurs et faites fonctionner électriquement chaque vanne, à sec, pendant quelques minutes. Mettez le programmateur sur "ARRÉT".

Mises en garde

• Consulter les codes locaux pour les types de vannes et tout renseignement relatif aux permis.
• Si la pression statique de l'eau dépasse 80 psi (5.5 bars), l'utilisation d'un régulateur de pression est recommandée.
• À utiliser à l'extérieur, avec une alimentation d'eau froide uniquement. Ne pas utiliser à l'intérieur. Disposez les vannes de manière à ce que la purge se fasse en direction opposée de la maison.

Remarques

• Si possible, protégez toujours les vannes par une boîte à vanne Orbit, en plaçant du gravier au fond
• Testez toutes les conduites et tous les raccords avant d'enterrer le circuit.
• Utilisez un filtre si le circuit n'est pas alimenté avec de l'eau potable

Dépannage des vannes en ligne

Il est rare qu'une électrovanne basse tension Orbit® fonctionne mal. En cas de problème, essayez les solutions suivantes.

Problème: la vanne ne s'ouvre pas électriquement

D'abord, manoeuvrez la valve manuelle en ouvrant le levier/vis manuel de purge. (tournez la levier/vis de purge manuelle dans le sens contraire des aiguilles). Fermez le levier/vis manuel de purge quand le test manuel est terminé.

1. La vanne est correctement posée... Assurez-vous que les flèches indiquent le sens d'écoulement de l'eau.
2. Le câblage est satisfaisant. Vérifiez-le au niveau de la vanne et du programmateur pour vous assurer qu'il est conforme aux instructions. Assurez-vous que le programmateur fonctionne correctement.
3. Il y a des débris dans l'orifice... Coupez l'eau. Retirez le solénoïde. Introduisez un fil ou un grand trombone par l'orifice circulaire et, d'un mouvement de va et vient, enlevez tous les débris. Assurez-vous que le plongeur et le joint
4. Le solénoïde est défectueux... Coupez l'eau. Dévissez le solénoïde et remplacez-le par celui d'une vanne en bon état. Si la vanne fonctionne, remplacez le solénoïde
5. Le plongeur du solénoïde est bloqué. Coupez l'eau. Retirez le solénoïde et enlevez sable et débris. Assurez-vous que le plongeur et le joint torique sont à leur place lors du remontage.

Vérifiez si..

1. La vanne est correctement posée... Assurez-vous que les flèches indiquent le sens d'écoulement de l'eau.
2. Le plongeur du solénoise est bloqué. Coupez l'eau. Retirez le solénoise et enlevez sable et débris. Assurez-vous que le plongeur et le joint torique sont à leur place lors du remontage.
3. Une pierre ou des débris sont pris. Coupez l'eau. Retirez le couvercle de la vanne et la rondelle entre la rondelle et le siège de la membrane, et nettoyez l'intérieur de la vanne. vanne.
4. La membrane s'est déchirée... Coupez l'eau. Retirez le couvercle et décelez toute déchirure de membrane. Remplacez la membrane en cas de déchirure.

Vérifiez si...

1. Les raccords en PCV qui entrent dans la vanne sont correctement posés. Posez une bonne quantité de ruban pour joints sur les fillets et serrez fermement. Ne serrez pas excessivement.
2. La pression est excessive.... Installez un régulateur de pression en amont de la vanne et régalez-le à environ.
3. Fuites sous le solénoïde. Coupe l'eau. Serrez le solénoïde.
