Type de produit	Vanne automatique en ligne (électrovanne) pour système d'irrigation
Alimentation électrique	24 V c.a., courant d'appel 0,35 A, courant de maintien 0,23 A, puissance d'appel 8,5 VA, puissance de maintien 5,5 VA
Pression d'eau maximale	80 psi (5,5 bars)
Raccordement	Filetage conique 1 pouce (entrée et sortie), sens d'écoulement indiqué par une flèche
Fonctions principales	Commande électrique par programmateur, ouverture/fermeture manuelle via levier de purge, purge pour hivernage
Matériaux	Corps en plastique renforcé, membrane en caoutchouc, solénoïde avec plongeur et joint torique
Entretien	Nettoyage de l'orifice du solénoïde, remplacement de la membrane si déchirée, vérification des joints
Sécurité	Utiliser un régulateur de pression si pression statique > 80 psi ; ne pas utiliser à l'intérieur
Pièces détachées disponibles	Solénoïde, membrane, couvercle de vanne, joints toriques, levier de purge
Garantie	6 ans limitée, remplacement des pièces défectueuses sur présentation de la preuve d'achat
Installation	Montage sur collecteur avec adaptateur ou mamelon (ruban téflon recommandé), câblage avec fil multicolore 20 AWG jusqu'à 244 m
Température minimale d'utilisation	Au-dessus de 0°C (purger avant gel)
Poids approximatif	0,2 kg

FOIRE AUX QUESTIONS - 57477 ORBIT IRRIGATION

Quelle tension électrique est nécessaire pour faire fonctionner la vanne 57477 ?

La vanne fonctionne sous 24 V c.a. avec un courant d'appel de 0,35 A et un courant de maintien de 0,23 A. Elle peut être connectée à un programmateur Orbit ou tout autre transformateur 24 V catégorie 2 agréé UL.

Comment ouvrir manuellement la vanne en cas de panne électrique ?

Tournez le levier/vis de purge manuelle dans le sens inverse des aiguilles d'une montre pour ouvrir la vanne manuellement. Refermez-la en tournant dans le sens des aiguilles.

Que faire si la vanne ne s'ouvre pas électriquement ?

Vérifiez d'abord le câblage (fil coloré et neutre), la polarité et le programmateur. Essayez la purge manuelle. Si cela ne fonctionne pas, nettoyez l'orifice du solénoïde avec un fil ou remplacez le solénoïde.

Comment purger la vanne avant l'hiver ?

Fermez le robinet principal, puis faites fonctionner chaque vanne électriquement à sec pendant quelques minutes. Mettez le programmateur sur ARRÊT. Consultez le guide Orbit pour les points de purge recommandés.

Quelle est la pression d'eau maximale supportée par cette vanne ?

La pression statique maximale est de 80 psi (5,5 bars). Au-delà, il est recommandé d'installer un régulateur de pression en amont.

La vanne fuit sous le solénoïde, que faire ?

Coupez l'eau et serrez le solénoïde à la main. Si la fuite persiste, vérifiez l'état du joint torique et remplacez-le si nécessaire.

Comment remplacer la membrane de la vanne ?

Coupez l'eau, retirez le couvercle de la vanne et la membrane usagée. Installez une nouvelle membrane en vous assurant qu'elle est correctement positionnée sur le siège. Remontez le couvercle.

Quel type de fil utiliser pour le câblage ?

Utilisez du fil à arroseur multicolore, à plusieurs torons, gainé et agréé. Calibre 20 AWG pour distances < 244 m, calibre 18 AWG pour distances supérieures. Raccordez les fils avec des capuchons de graissage Orbit.

Où installer la vanne dans le circuit d'irrigation ?

Installez la vanne sur un collecteur, avec la flèche indiquant le sens d'écoulement. Placez du gravier au fond de la boîte à vanne pour faciliter le drainage si possible.

La vanne reste ouverte en permanence, pourquoi ?

Cela peut être dû à des débris bloquant la membrane ou le plongeur du solénoïde. Coupez l'eau, démontez et nettoyez l'intérieur de la vanne. Vérifiez aussi que la membrane n'est pas déchirée.

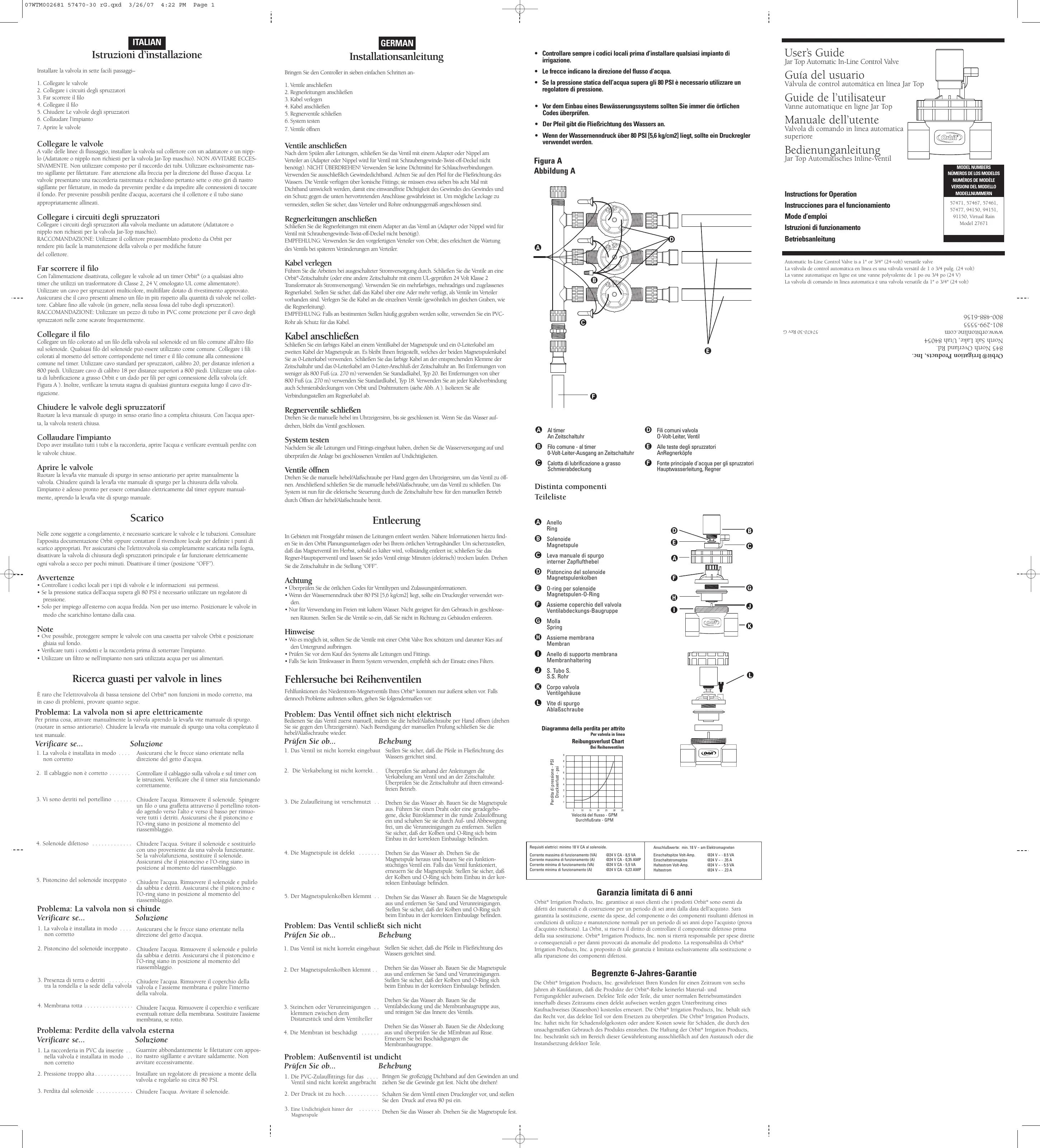

MODE D'EMPLOI 57477 ORBIT IRRIGATION

Vanne automatique en ligne jar to

Vers les têtes d'arroseurs F Main Sprinkler Water Line Conduite d'alimentation d'eau de l'arroseur principal

Liste des pièces

Bague Anillo Brago B Solenoid Solenoid Solénoïde Internal Palanca de purga Levier de purge D Solenoid Pistón de solenoide Tige du solénoïde E Solenoid O-Ring Anillo en forma de U solenoide Inpoint du solénoïde

Valve Lid Assembly Ensemblaje de la cubierta de la valvula Couvercle de la vanne

Spring

Smping Muelle

Ressor

Diaphragme Assembly Ensemblage de diafragma Membrane Diaphragme Support Ring Anillo de soporte de diafragma Rague d'anqui de la membrane Bugue 2017 S S. Lu S. S. Li 3.3. Tube Tube en acier inox K Valve I Cuerpo de valvula Corps Bleed Screw

Tornillos de purga Vis de purge

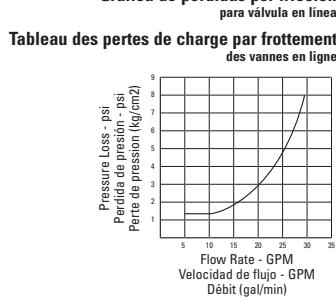

Friction Loss Chart For In-Line Valve Gráfica de pérdidas por fricción

Electrical requirements are 18 Volts AC minimum at the solenoid.		Se requière un voltaje de 18 Volts CA comme minimum en el solenoide.		Caracteristiques électriques minimales: 18 V c.a. au solenoide.
Inrush voltage-amps	@24 VAC - 8.5 VA	Volt-amps de entrada	@24 VAC - 8.5 VA	Puisance d'applé	@24 V c.a. - 8.5 VA
Inrush current	@24 VAC - 35 AMPS	Corrente de entrada	@24 VAC - 0.35 AMPS	Courant d'applé	@24 V c.a. - 0.35 A
Holding voltage-amps	@24 VAC - 5.5 VA	Volt-amps de retention	@24 VAC - 5.5 VA	Puisance de maintainier	@24 V c.a. - 5.5 VA
Holding current	@24 VAC - 23 AMPS	Corrente de retention	@24 VAC - 0.23 AMPS	Courant de maintainier	@24 V c.a. - 0.23 A

Garantie limitée de 6 ans

Orbit® Irrigation Products, Inc. garantit à ses clients ses produits Orbit® contre tout défaut de matière et de fabrication, et ce pendant six ans à compter de la date d'achat. La société s'engage à remplacer, notamment, la ou les pièces qui se révéleraient défectueuses dans des conditions d'utilisation et de fonctionnement normales pendant au plus six ans à compter de l'achat (preuve d'achat exigée). La société se réserve le droit d'inspecter toute pièce défectueuse avant de la remplacer. Orbit® Irrigation Products, Inc. décline toute responsabilité en matière de frais ou de dommages directs ou indirects imputables à une défaillance de ses produits. En vertu de la présente garantie, la responsabilité d'Orbit® Irrigation Products, Inc. se limite exclusivement au remplacement ou à la réparation des pièces défectueuses.

Pose de la vanne en sept étapes simples

1. Fixation des vannes
2. Raccordement des conduites d'arroseur
3. Irrigation du fil 4. Procoupement
4. Fermeture des vanne
5. Mise à l'essai de l'installation
6. Ouverture des vannes

Fixer les vannes

Après avoir rinçé les conduites, installez la vanne sur le collecteur avec un adaptateur ou un mamelon (Un adaptateur ou un raccord ne sont pas nécessaires pour la valve male du couvercle de local). NE SERREZ PAS EXCESSIVEMENT. N'utilisez pas de pâte à joints. N'utilisez que du ruban pour joints filtres. Notez l'orientation de la flèche ; elle indique le sens d'écoulement de l'eau. Les vannes ont des raccords coniques ; appliquez-y sept à huit tours de ruban pour joints filtres pour les étanchéiser et empêcher les connexions de buter en fin de course. Pour éviter des fuites possibles, assurez-vous que le collecteur et le tuyau sont alignés correctement.

Raccordement des conduites d'arroseur

Raccordez les conduites d'arroseur à la vanne avec un adaptateur (Un adaptateur ou un raccord ne sont pas nécessaires pour la valve male du couvercle de bocal). RECOMMANDATION: Utilisez un collecteur préassemblé Orbit, pour faciliter l'entretien de la vanne ou pouvoir modifier ultérieurement le collecteur.

Traction du fil

Après avoir coupé l'alimentation électrique, connectez les vannes à un programmateur Orbit (ou à tout autre programmateur alimenté par un transformateur 24 V catégorie 2 agréé UL). Utilisez un fil à arroseur multicolore, à plusieurs torons, gainé et agréé. Assurez-vous que le fil compte au moins un toron de plus que le nombre de vannes du collecteur. Tirez le fil jusqu'aux vannes (généralement dans la même tranchée que la tuyauterie d'arroseur). RECOMMANDATION: Utilisez du tuyau en PCV pour protégerr le fil à arroseur dans les zones où l'on creuse fréquemment.

Raccordement du fil

Raccordez un fil coloré à une extrémité du solenoïde de la vanne et un conducteur neutre à l'autre extrémité du solenoïde. On peut utiliser n'importe quel fil du solenoïde comme conducteur neutre. Raccordez les fils colorés à la borne de zone correspondante du programmeur, et le conducteur neutre, à la borne neutre du programmeur. Utilisez du fil à arroseur standard de calibre 20 pour les distances inférieures à 800 pieds (244 m). Utilisez du fil de calibre 18 pour les distances supérieures à 800 pieds. Utilisez un capuchon de graissage Orbit et une connexion à chaque connexion de la vanne (Voir Figure A). De plus, étanchez toute jonction réalisée sur le fil à arroseur.

Fermeture des vannes d'arrosage

Tournez le levier manuel de purge dans le sens des aiguilles d'une montre jusqu'à ce qu'il soit fermé. Lorsqu'on rétablit l'alimentation d'eau, la vanne reste fermée.

Mise à l'essai de l'installation

Après avoir posé tous les tuyaux et tous les raccords, rétablissez l'alimentation d'eau et décelez toute fuite lors de la fermeture des vannes.

Ouvrir les vannes

Tournez le levier/vis manuel de purge en sens inverse des aiguilles d'une montre pour ouvrir manuellement la valve. Ensuite fermez le levier/vis manuel de purge pour fermer la valve. Le circuit est à présent prêt à être commandé électriquement à partir du programmeur ou manuellement en desserrant le levier/vis de purge manuel.

Purge

Dans les zones où la température baisse au-dessous du point de congélation, on doit purger les vannes et les conduites. Consultez le guide de disposition Orbit ou le détaillant de la localité au sujet des points de purge recommandés. En automne, pour s'assurer que l'électrovanne est complètement purgée, fermez le robinet principal des arroseurs et faites fonctionner électriquement chaque vanne, à sec, pendant quelques minutes. Mettez le programmateur sur "ARRÉT".

Mises en garde

• Consulter les codes locaux pour les types de vannes et tout renseignement relatif aux permis.
• Si la pression statique de l'eau dépasse 80 psi (5.5 bars), l'utilisation d'un régulateur de pression est recommandée.
• À utiliser à l'extérieur, avec une alimentation d'eau froide uniquement. Ne pas utiliser à l'intérieur. Disposez les vannes de manière à ce que la purge se fasse en direction opposée de la maison.

Remarques

• Si possible, protégez toujours les vannes par une boîte à vanne Orbit, en plaçant du gravier au fond
• Testez toutes les conduites et tous les raccords avant d'enterrer le circuit.
• Utilisez un filtre si le circuit n'est pas alimenté avec de l'eau potable

Dépannage des vannes en ligne

Il est rare qu'une électrovanne basse tension Orbit® fonctionne mal. En cas de problème, essayez les solutions suivantes.

Problème: la vanne ne s'ouvre pas électriquement

D'abord, manoeuvrez la valve manuelle en ouvrant le levier/vis manuel de purge. (tournez la levier/vis de purge manuelle dans le sens contraire des aiguilles). Fermez le levier/vis manuel de purge quand le test manuel est terminé.

1. La vanne est correctement posée... Assurez-vous que les flèches indiquent le sens d'écoulement de l'eau.
2. Le câblage est satisfaisant. Vérifiez-le au niveau de la vanne et du programmateur pour vous assurer qu'il est conforme aux instructions. Assurez-vous que le programmateur fonctionne correctement.
3. Il y a des débris dans l'orifice... Coupez l'eau. Retirez le solénoïde. Introduisez un fil ou un grand trombone par l'orifice circulaire et, d'un mouvement de va et vient, enlevez tous les débris. Assurez-vous que le plongeur et le joint
4. Le solénoïde est défectueux... Coupez l'eau. Dévissez le solénoïde et remplacez-le par celui d'une vanne en bon état. Si la vanne fonctionne, remplacez le solénoïde
5. Le plongeur du solénoïde est bloqué. Coupez l'eau. Retirez le solénoïde et enlevez sable et débris

Vérifiez si..

1. La vanne est correctement posée... Assurez-vous que les flèches indiquent le sens d'écoulement de l'eau.
2. Le plongeur du solénoise est bloqué. Coupez l'eau. Retirez le solénoise et enlevez sable et débris. Assurez-vous que le plongeur et le joint torique sont à leur place lors du remontage.
3. Une pierre ou des débris sont pris. Coupez l'eau. Retirez le couvercle de la vanne et la rondelle entre la rondelle et le siège de la membrane, et nettoyez l'intérieur de la vanne. vanne.
4. La membrane s'est déchirée... Coupez l'eau. Retirez le couvercle et décelez toute déchirure de membrane. Remplacez la membrane en cas de déchirure.

Vérifiez si..

1. Les raccords en PCV qui entrent dans la vanne sont correctement posés. Posez une bonne quantité de ruban pour joints sur les fillets et serrez fermement. Ne serrez pas excessivement.
2. La pression est excessive.... Installez un régulateur de pression en amont de la vanne et régalez-le à environ.
3. Fuites sous le solénoïde. Coupe l'eau. Serrez le solénoïde.
