Type de produit	Microphone sans fil UHF
Marque	GEMINI
Modèle	UX-16
Bande de fréquences (Europe)	863 - 865 MHz
Mode de réception	16 fréquences, mono-canal, non-diversity
Stabilité en fréquence (récepteur)	± 0.05 %
Stabilité en fréquence (émetteur)	± 0.005 %
Sensibilité de réception	8 dBuV (rapport S/N > 80 dB)
Rapport signal/bruit	> 94 dB
Distorsion harmonique totale	< 1 %
Bande passante	50 Hz - 15 kHz
Modulation	FM
Alimentation récepteur	DC 12 V ~ 18 V (transformateur externe)
Alimentation émetteur	2 piles AA 1,5 V (alcaline ou rechargeable)
Consommation récepteur	130 mA
Consommation émetteur	65 mA
Dimensions récepteur (L x H x P)	130 x 36 x 92 mm
Dimensions micro main XM-16 (longueur x diamètre)	272 x 62 mm
Dimensions émetteur ceinture XB-16 (L x H x P)	66 x 97 x 25 mm
Garantie	3 ans
Fonctions principales	Circuit PLL, 16 canaux sélectionnables, réglage squelch, sortie asymétrique Jack 6,35, indicateurs RF et batterie faible
Entretien	Nettoyer avec un produit non corrosif, protéger de la poussière
Sécurité	Ne pas exposer à la pluie ni à l'humidité, ne pas démonter, ne pas utiliser de spray nettoyant
Accessoires inclus	Selon version : micro main XM-16, émetteur ceinture XB-16, micro serre-tête HSM-1, micro cravate LAV-1

FOIRE AUX QUESTIONS - UX-16 GEMINI

Comment régler la fréquence sur le récepteur et l'émetteur ?

Utilisez les micro-interrupteurs (dip switches) sur le récepteur et le sélecteur rotatif sur l'émetteur pour choisir la même fréquence parmi les 16 disponibles. Assurez-vous que les deux appareils sont réglés sur le même canal.

Que faire si la LED de batterie faible reste allumée ?

La LED qui reste allumée indique que les piles sont faibles. Remplacez-les ou rechargez-les rapidement. Si la LED ne s'allume pas du tout, les piles sont probablement vides ou mal insérées.

Comment connecter le récepteur à une console de mixage ?

Utilisez un câble audio standard équipé d'un connecteur Jack 6,35 mm mono. Branchez la sortie asymétrique du récepteur à l'entrée micro ou ligne de la console. Réglez le volume du récepteur à un niveau approprié.

Puis-je utiliser deux micros simultanément ?

Oui, mais chaque émetteur doit être réglé sur une fréquence différente pour éviter les interférences. Assurez-vous que les fréquences sont compatibles et qu'elles ne se chevauchent pas.

Quelle est la portée maximale ?

La portée dépend des conditions d'utilisation (obstacles, interférences). En champ libre, elle peut atteindre plusieurs dizaines de mètres. Évitez les obstacles métalliques et rapprochez l'émetteur du récepteur si nécessaire.

Comment nettoyer et entretenir le microphone ?

Nettoyez régulièrement l'appareil avec un produit non corrosif. Évitez la poussière et l'humidité. Rangez-le dans son emballage d'origine lorsqu'il n'est pas utilisé. Ne pas utiliser de spray nettoyant ou de lubrifiant.

Que faire en cas d'interférences ?

Vérifiez la position des antennes. Éloignez le récepteur des objets métalliques et des autres appareils sans fil (TV, radio). Changez de fréquence si plusieurs micros sont utilisés. Ajustez le réglage squelch.

Puis-je utiliser des piles rechargeables ?

Oui, l'émetteur accepte des piles rechargeables AA de 1,5 V (ou des accus Ni-MH). Insérez-les en respectant la polarité. Les piles alcalines sont également compatibles.

Comment régler le squelch (sensibilité) ?

Utilisez le potentiomètre SQUELCH ADJ. sur le récepteur. Réglez-le au minimum avant d'allumer, puis augmentez progressivement jusqu'à éliminer les parasites sans réduire la portée. Un réglage trop élevé réduit la distance de transmission.

Que faire si le son est distordu ?

Vérifiez que le volume de la console ou de l'amplificateur n'est pas trop élevé. Ajustez le niveau de sortie du récepteur. Assurez-vous que l'émetteur n'est pas saturé (gain trop haut). Évitez les interférences d'autres appareils.

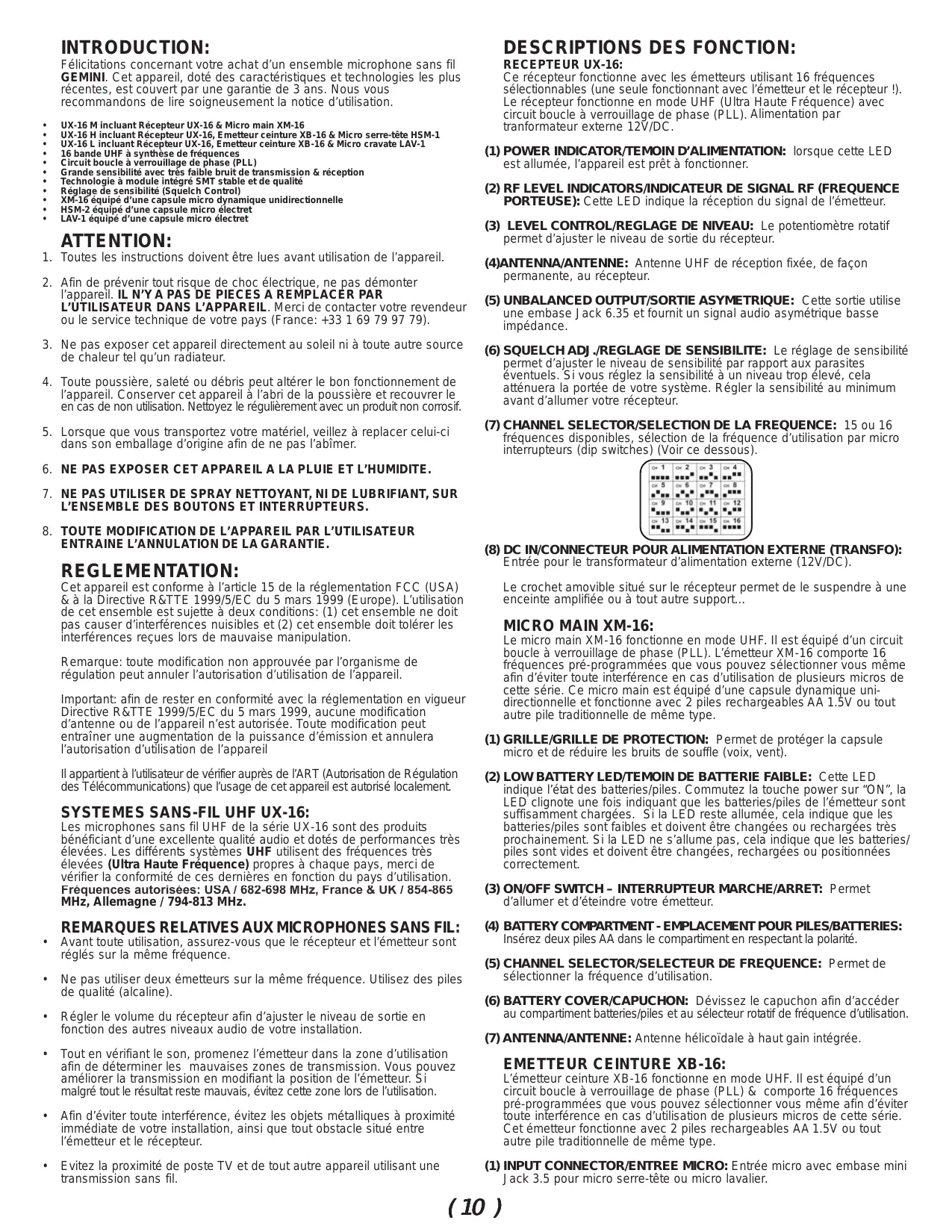

MODE D'EMPLOI UX-16 GEMINI

Félicitations concernant votre achat d'un ensemble microphone sans fil GEMINI. Cet appareil, doté des caractéristiques et technologies les plus récentes, est couvert par une garantie de 3 ans. Nous vous recommandons de lire soigneusement la notice d'utilisation.

UX-16 M incluant Récepteur UX-16 & Micro main XM-16 UX-16 H incluant Recesseur UX-16, Emetteur ceinture XB-16 & Micro serre-tete HSM-1 UX-16 L incluant Recepteur UX-16, Emetteur ceinture XB-16 & Micro crayate LAV-1 16 bande UHE à synthèse de fréquences Circuit boucle à verrouillage de phase (PLL) - Grande sensibilité avec très faible bruit de transmission & réception - Technologie à module intégré SMT stable et de qualité - Réglage de sensibilité (Squelch Control) XM-16 équipé d'une capsule micro dynamique unidirectionnelle HSM-2 équipé d'une capsule micro electret LAV-1 équipé d'une capsule micro électret

Attention:

1. Toutes les instructions doivent être lues avant utilisation de l'appareil.
2. Afin de prévenir tout risque de chocolélectrique, ne pas démonter l'appareil. IL N'Y A PAS DE PIECES A REMPLACER PAR L'UTILISATEUR DANS L'APPAREIL. Merci de contacter votre revendeur ou le service technique de cette pays (France: [phone]).
3. Ne pas exposer cet appareil directement au soleil ni à toute autre source de chaleur telle qu'un radiateur.
4. Toute poussière, saleté ou débris peut ALTERER le bon fonctionnement de l'appareil. Conserver cet appareil à l'abri de la poussière et recouvrir le en cas de non-utilisation. Nettoyez le régulièrement avec un produit non corrosif.
5. Lorsque vous transportez votre matériel, veillez à replacer celui-ci dans son emballage d'origine afin de ne pas l'abîmer.
6. NE PAS EXPOSER CET APPAREIL A LA PLUIE ET L'HUMIDITE.
7. NE PAS UTILISER DE SPRAY NETTOYANT, NI DE LUBRIFIANT, SUR L'ENSEMBLE DES BOUTONS ET INTERRUPEURS.
8. TOUTE MODIFICATION DE L'APPAREIL PAR L'UTILISATEUR ENTRAÎNE L'ANNULATION DE LA GARANTIE.

Reglementation:

Cet appareil est conforme à l'article 15 de la réglementation FCC (USA) & à la Directive R&TTE 1999/5/EC du 5 mars 1999 (Europe). L'utilisation de cet ensemble est sujette à deux conditions : (1) cet ensemble ne doit pas causer d'interférences nuisibles et (2) cet ensemble doit tolérer les interférences reçues lors de mauvaise manipulation.

Remarque: toute modification non approuvée par l'organisme de régulation peut annuler l'autorisation d'utilisation de l'appareil.

Important: afin de rester en conformité avec la règlementation en vigueur Directive R&TTE 1999/5/EC du 5 mars 1999, aucune modification d'antenne ou de l'appareil n'est autorisée. Toute modification peut entraîner une augmentation de la puissance d'émission et annulera l'autorisation d'utilisation de l'appareil.

Il appartient à l'utilisateur de vérifier auprès de l'ART (Autorisation de Régulation des Télécommunications) que l'utilisation de cet appareil est autorisée localement.

Systemes sans-fil UHF UX-16:

Les microphones sans fil UHF de la série UX-16 sont des produits bénéficiant d'une excellente qualité audio et dotés de performances très élevées. Les différents systèmes UHF utilisent des fréquences très élevées (Ultra Haute Fréquence) propres à chaque pays, merci de vérifier la conformité de ces dernières en fonction du pays d'utilisation. Fréquences autorisées: USA / 682-698 MHz, France & UK / 854-865 MHz, Allemagne / 794-813 MHz.

Remarques relatives aux microphones sans FIL:

• Avant toute utilisation, assurez-vous que le récepteur et l'émetteur sont réglés sur la même fréquence.
• Ne pas utiliser deux émetteurs sur la même fréquence. Utilisez des piles de qualité (alcaline).
• Régler le volume du récepteur afin d'ajuster le niveau de sortie en fonction des autres niveaux audio de votre installation.
• Tout en vérifiant le son, promenez l'émetteur dans la zone d'utilisation afin de déterminer les mauvaises zones de transmission. Vous pouvez améliorer la transmission en modifiant la position de l'émetteur. Si malgré tout le résultat reste mauvais, évitez cette zone lors de l'utilisation.
• Afin d'éviter toute interférence, évitez les objets métalliques à proximité immédiate de votre installation, ainsi que tout obstacle situé entre l'émetteur et le récepteur.
• Évitez la proximité de poste TV et de tout autre appareil utilisant une transmission sans fil.

Recepteur UX-16:

Ce récepteur fonctionne avec les émetteurs utilisant 16 fréquences sélectionnables (une seule fonctionnant avec l'émetteur et le récepteur!). Le récepteur fonctionne en mode UHF (Ultra Haute Fréquence) avec circuit boucle à verrouillage de phase (PLL). Alimentation par transformateur externe 12V/DC.

(1) POWER INDICATOR/TEMOIN D'ALIMENTATION: lorsque cette LED est allumée, l'appareil est prét à fonctionner. (2) RF LEVEL INDICATORS/INDICATEUR DE SIGNAL RF (FREQUENCY PORTEUSE): Cette LED indique la réception du signal de l'émetteur. (3) LEVEL CONTROL/REGLAGE DE Niveau: Le potentiametre rotatif permet d'ajuster le niveau de sortie du récepteur. (4)ANTENNA/ANTENNE: Antenne UHF de réception fixée, de façon permanente, au récepteur. (5) UNBALANCED OUTPUT/SORTIE ASYMETRIQUE: Cette sortie utilise une embase Jack 6.35 et fournit un signal audio asymétrique bajo impédance. (6) SQUELCH ADJ./REGLAGE DE SENSIBILITE: Le réglage de sensibilité permet d'ajuster le niveau de sensibilité par rapport aux parasites évientuels. Si vous reglez la sensibilité à un niveau trop élevé, cela atténuera la portée de votre système. Régler la sensibilité au minimum avant d'allumer votre récepteur. (7) CHANNEL SELECTOR/SELECTION DE LA FREQUENCY: 15 ou 16 fréquences disponibles, sélection de la fréquence d'utilisation par micro interrupteurs (dip switches) (Voir ce dessous).

(8) DC IN/CONNECTEUR POUR ALIMENTATION EXTERNE (TRANSFO): Entrée pour le transformateur d'alimentation externe (12V/DC).

Le crochet amovible situé sur le récepteur permet de le suspendre à une enceinte amplifiée ou à tout autre support...

MICRO MAIN xm-16:

Le micro main XM-16 fonctionne en mode UHF. Il est équipé d'un circuit boucle à verrouillage de phase (PLL). L'émetteur XM-16 compte 16 fréquences pré-programmées que vous pouvez sélectionner vous-même afin d'éviter toute interférence en cas d'utilisation de plusieurs micros de cette série. Ce micro main est équipé d'une capsule dynamique unidirectionnelle et fonctionne avec 2 piles rechargeables AA 1.5V ou tout autre pile traditionnelle de même type.

(1) GRILLE/GRILLE DE PROTECTION: Permet de protégere la capsule micro et de réduire les bruits de souffle (voix, vent). (2) LOW BATTERY LED/TEMOIN DE BATTERIE FAIBLE: Cette LED indique l'etat des batteries/piles. Commutez la touche power sur "ON", la LED clignote une fois indiquant que les batteries/piles de l'émetteur sont suffisamment chargées. Si la LED reste allumée, cela indique que les batteries/piles sont faibles et doivent être changées ou recharges très prochainement. Si la LED ne s'allume pas, cette indique que les batteries/piles sont vides et doivent être changées, recharges ou positionnées correctement. (3) ON/OFF SWITCH - INTERRUPEUR MARCHE/ARRET: Permet d'allumer et d'eteindre votre émetteur. (4) BATTERY COMPARTMENT - EMPLACEMENT POUR PILES/BATTERIES: Insérez deux piles AA dans le compartment en respectant la polarité. (5) CHANNEL SELECTOR/SELECTEUR DE FREQUENCY: Permet de sélectionner la fréquence d'utilisation. (6) BATTERY COVER/CAPOCHON: Dévissez le capuchon afin d'acceder au compartment batteries/piles et au selecteur rotatif de fréquence d'utilisation. (7) ANTENNA/ANTENNE: Antenne helicoidale à haut gain intégrée.

Emetteur ceinture XB-16:

L'émetteur ceinture XB-16 fonctionne en mode UHF. Il est équipé d'un circuit boucle à verrouillage de phase (PLL) & compte 16 fréquences pré-programmées que vous pouvez sélectionner vous-même afin d'éviter toute interférence en cas d'utilisation de plusieurs micros de cette série. Cet émetteur fonctionne avec 2 piles rechargeables AA 1.5V ou tout autre pile traditionnelle de même type.

(1) INPUT CONNECTOR/ENTREE MICRO: Entrée micro avec embase mini Jack 3.5 pour micro serre-tête ou micro lavelier.

(2) ON/OFF SWITCH - INTERRUPTEUR MARCHE/ARRET: Permet d'allumer et d'eteindre votre émetteur. (3) LOW BATTERY LED/TEMOIN DE BATTERIE FAIBLE: Cette LED indique l'etat des batteries/piles. Positionnez la touche power sur "ON", la LED clignote une fois indiquant que les batteries/piles de l'émetteur sont suffisamment chéges. Si la LED reste allumée, cela indique que les batteries/piles sont faibles et doivent être changées ou rechangées très prochainement. Si la LED ne s'allume pas, cela indique que les batteries/piles sont vides et doivent être changées, rechangées ou positionnées correctement. (4) ANTENNA/ANTENNE: Antenne helicoidale fixe de façon permanente. (5) CHANNEL SELECTOR/SELECTEUR DE FREQUENCY: Permet de sélectionner la fréquence d'utilisation. (6) GAIN/GAIN REGLAGE: Permet de régler le niveau du gain de l'émetteur en cas d'utilisation avec un micro instrument ou lavelier. (7) BATTERY COMPARTMENT - EMPLACEMENT POUR PILES/BATTERIES: Insérez deux piles AA dans le compartment en respectant la polarité.

Installation:

Avant toute installation, assurez-vous que l'émetteur et le récepteur soient réglés sur la même fréquence. 2 ensembles réglés sur la même fréquence ne fonctionneront pas. Assurez-vous de la compatibilité des fréquences pouvant fonctionner simultanément dans un même endroit.

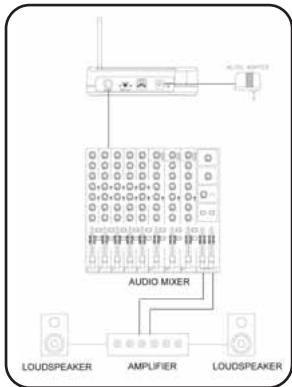

Connections de BASE:

Reliez votre récepteur à la console de mixage ou à l'amplificateur en utilisant un câble audio standard équipé d'un connecteur Jack 6.35 mono.

Connections du recepteur:

• Déployez les antennes de réception. Assurez-vous de la bonne tension d'alimentation du transformateur externe (AC 110V or AC 230V suivant le pays - France: AC 230V -). Le fait de ne pas utiliser la tension d'alimentation correcte détruit irrémédiablement le transformateur externe.
• Connectez le cordon d'alimentation à l'entrée DC IN du récepteur, reliez le transformateur externe à une prise secteur AC.

Connections du recepteur:

Afin d'obtenir une qualité sonore optimale et d'éviter tout parasitage, veuillez à régler le niveau sonore en respectant les instructions suivantes.

Insertion des batteries/piles dans l'emetteur:

• Enlever le capot ou capuchon et insérez les batteries/piles en respectant la polarité +/- de ces dernières. L'émetteur ne fonctionnera pas si les batteries/piles ont été insérées de façon incorrecte.
• Positionnez la touche power sur "ON", la LED clignote une fois indiquant que les batteries/piles de l'émetteur sont suffisamment chargées. Si la LED reste allumée, cela indique que les batteries/piles sont faibles et doivent être changées ou rechargées très prochainement. Si la LED ne s'allume pas, cela indique que les batteries/piles sont vides et doivent être changées, rechargées ou positionnées correctement.
• Remettez le capot ou capuchon en place jusqu'à entendre le "clic" de verrouillage.

Installation/utilisation de l'emetteur MICRO MAIN:

• Positionnez la touche du récepteur power sur "ON", vérifiez la fréquence d'utilisation et le niveau du volume.
• Allumez l'émetteur et le reste de votre installation (console de mixage, amplificateur, lecteur K7, CD, etc.).
• Vérifiez le bon fonctionnement de votre microphone en ajustant le niveau sonore de votre installation (console de mixage, amplificateur). Lorsque vous utilisez un cordon audio Jack 6.35 afin de relier le récepteur à l'entrée Micro de votre console de mixage ou de votre amplificateur, réglez le volume général sur 1, le niveau de sortie est alors de 77mV. Lorsque vous utilisez un cordon audio Jack 6.35 afin de relier le récepteur à l'entrée Ligne de votre console de mixage, réglez le volume, réglez le volume général de votre amplificateur au maximum, le niveau de sortie (symétrique ou asymétrique) est alors de 770mV.

Installation/utilisation de l'emetteur ceinture connecte a un microphone:

• Enlevez le capot du compartement batteries/piles. Positionnez l'interrupteur MIC/LINE (MICRO/LIGNE) en position "MIC" et utilisez un tournevis pour ajuster au moins la sensibilité (GAIN).
• Connectez la prise mini XLR du microphone à l'entrée audio de l'émetteur.
• Allumez (Mettre sous tension) l'émetteur & l'ensemble des éléments de votre installation audio (console de mixage, amplificateur, lecteur K7, CD, etc...).
• Vérifiez le bon fonctionnement de votre microphone en ajustant le niveau sonore de votre installation (console de mixage, amplificateur).

Connection à un instrument

• Enlevez le capot du batteries/piles. Positionnez l'interrupteur MIC/LINE (MICRO/LIGNE) en position "LINE" et utilisez un tournevis afin d'ajuster au moins la sensibilité (GAIN).
• Reliez le Jack 6.35 du cordon à la sortie Jack 6.35 de votre instrument et le connecteur mini Jack 3.5 à l'entrée audio de l'émetteur ceinture.
• Allumez (Mettre sous tension) l'émetteur & l'ensemble des éléments de votre installation audio (console de mixage, amplificateur, lecteur K7, CD, etc...).
• Testez votre instrument & réglez le niveau sonore/audio de votre installation en conséquence.

Vérifiez l'alimentation du récepteur et de l'émetteur.

Vérifiez que le récepteur et l'émetteur soient réglés sur la même fréquence d'utilisation.

Vérifiez que votre installation soit sous tension/allumée et que tous les éléments y soient correctement connectés.

Vérifiez que l'émetteur ne soit pas trop éloigné du récepteur et que le réglage de sensibilité/anti-parasitage (SQUELCH) ne soit pas trop élevé.

Vérifiez que le récepteur ne soit pas à proximité d'un objet métallique, et qu'il n'y ait pas d'obstacle entre l'émetteur et le récepteur.

Interference/parasitage AUDIO:

Vérifiez la position des antennes. Lorsque vous utilisez deux ensembles, assurez que la fréquence d'utilisation soit différente afin d'éviter toute interférence. Vérifiez que les interférences ne proviennent pas d'autres micros sans fil, de votre télévision ou de votre radio...

Distorsion:

Vérifiez que le niveau sonore/audio de votre installation ne soit pas trop élevé ou trop bas. Vérifiez que les interférences éventuelles ne proviennent pas d'autres appareils (TV, radio...)

RECEPTEURS UX-16:

Préférences Plaque de fréquences.	USA: 682-698MHz, Europe: 863-865MHz
Mini récepteur.	Boitier ABS
Récepteur.	Circuit boucle à verrouillage de phase (PLL)
Mode de réception.	16 Fréquences, Mono-canal, Non-diversity
Stabilité en fréquence.	+/- 0.05%
Sensibilité de réception.	@ 8 dBuV rapport S/N > 80dB
Image & Spurious Rej.	.80 dB minimum
Selectivité	> 50dB
Mode de Modulation	FM
IF Frequency.	1st: 56MHz, 2nd: 10.7MHz
Dynamique.	>96dB
Tone Signal.	32.768KHz
Rapport Signal/bruit.	> 94dB, @ 48KHz deviation and 60dBuV antenna input
Bande passante.	50Hz-15KHz(+/-3dB)
Taux de Distorsion Harmonique Total.	<1% @ 1KHz
Alimentation.	DC 12 ~ 18V
Niveau de sortie.	Asymétrique
Consummation.	130mA +/- 10mA
Dimensions (mm) Largeur x Hauteur x Profondeur.	130 x 36 x 92

XM-16

Type de microphone.	Micro main, 16 Fréquences
Plage de fréquences.	USA: 682-698MHz, Europe: 863-865MHz
Niveau de sortie RF	.10mW(max.)
Emetteur.	Circuit boucle à verrouillage de phase (PLL)
Stabilité en fréquence de réception.	+/- 0.005%
Maximum Deviation.	+.48KHz with limiting compressor
Spurious Emission.	>60 dB below carrier frequency
Taux de Distorsion Harmonique Total.	<1% @ 1KHz
Batterie rechargeable.	DC 3V(1.5v x 2 AA)
Tone Key.	32.768KHz
Cellule.	capsule dynamique uni-directionnelle
Indicateur LED.	Power ON-OFF / Témoin de batteries/piles
Consommation.	65 +/- 5mA
Dimensions (mm) Longueur x Diamètre.	.272 x 62

XB-16:

Type de microphone	16 Fréquences, Emetteur ceinture
Plage de fréquences.	USA: 682-698MHz, Europe: 863-865MHz
Niveau de sortie RF	.10mW (max.)
Emetteur.	Circuit boucle à verrouillage de phase (PLL)
Stabilité en fréquence de réception.	+/- 0.005%
Maximum Deviation.	+/-48KHz with limiting compressor
Spurious Emission.	>60 dB below carrier frequency
Taux de Distortion Harmonique Total.	<1% @t 1KHz
Batterie rechargeable.	DC 3V(1.5v x 2 AA)
Tone Key.	32.768KHz
Type de microphone.	Pour microphone équipé d'une capsule micro électret uni-directionnelle
Indicateur LED.	Power ON-OFF / Témoin de batteries/piles
Consummation.	65 +/- 5mA
Dimensions (mm) Largeur x Hauteur x Profondeur.	.66 x 97 x 25
