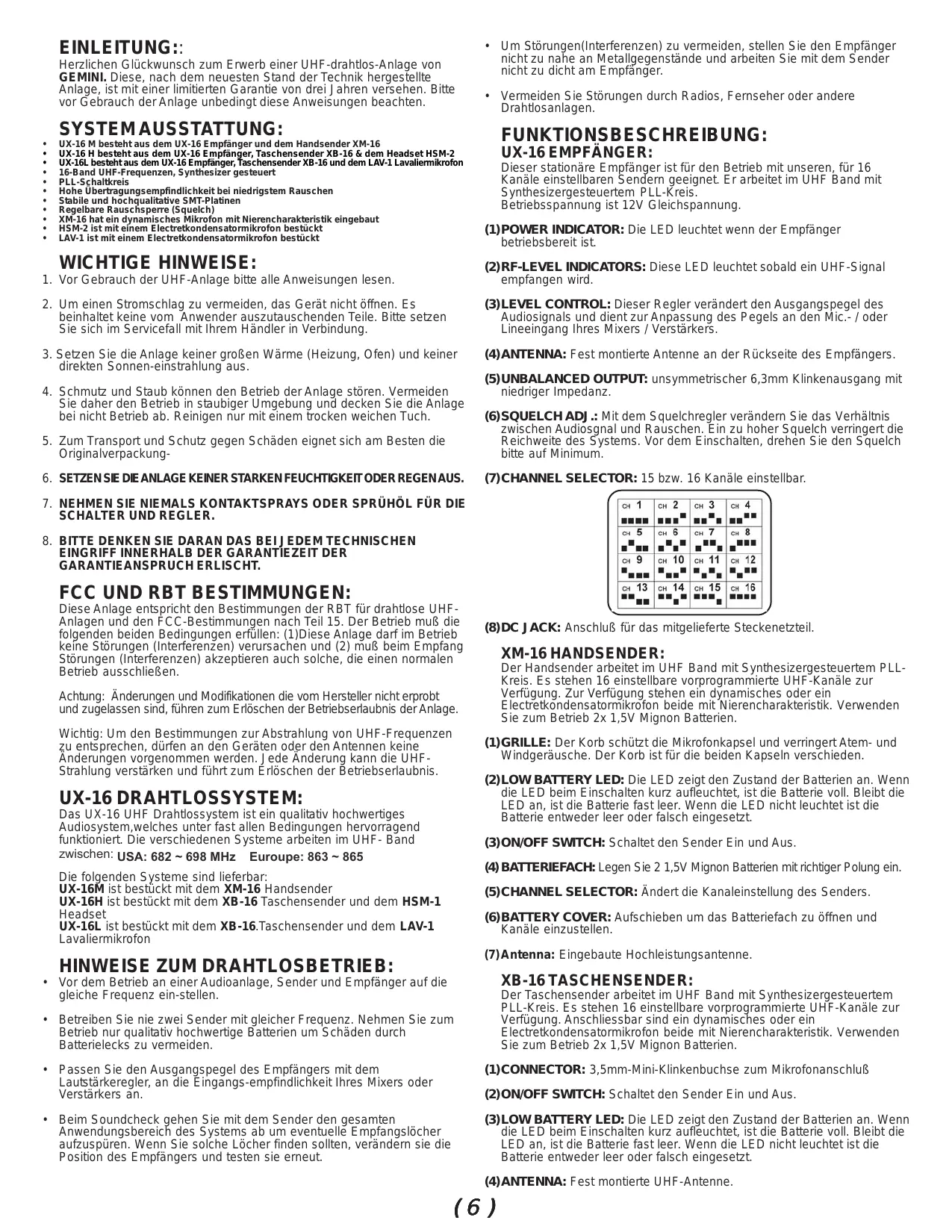

BEDIENUNGSANLEITUNG UX-16 GEMINI

Herzlichen Glückwunsch zum Erwerb einer UHF-drahtlos-Anlage von GEMINI. Diese, nach dem neuesten Stand der Technik hergestelte Anlage, ist mit einer limitierten Garantie von drei Jahren versehen.itte vor Gebrauch der Anlage unbedingt diese Anweisungen beachten.

SYSTEM AUSSTATTUNG:

UX-16 M besteht aus dem UX-16 Empfänger und dem Handsender XM-16
UX-16 H besteht aus dem UX-16 Empfänger, Taschensender XB-16 & dem Headset HSM-2
UX-16L besteht aus dem UX-16 Empfänger, Taschensender XB-16 und dem LAV-1 Lavaliermikrofon
16-Band UHF-Frequenzen, Synthesizer gesteuert
PLL-Schaltkreis
Hohe Übertragungsempfindlichkeit bei niedrigstem Rauschen
Stabile und hochqualitative SMT-Platinen
Regelbare Rauschspere (Squelch)
XM-16 hat ein dynamisches Mikrofon mit Nierencharakteristik eingebaut
HSM-2 ist mit einem Electretkondensatormikrofon bestuckt
LAV-1 ist mit einem Electretkondensatormikrofon bestrück

WICHTIGE HINWEISE:

1. Vor Gebrauch der UHF-Anlageitte alle Anweisungen lessen.
2. Um einen Stromschlag zu vermeiden, das Gerät nicht öffnen. Es beinhaltet keine vom Anwender auszutauschenden Teile.itte setzen Sie sich im Servicefall mit Ihr hem Handler in Verbindung.
3. Setzen Sie die Anlage keiner großen Wärme (Heizung, Ofen) und keiner direkten Sonnen-einstrahlung aus.
4. Schmutz und Staub können den Betrieb der Anlage stören. Vermeiden Sie davon den Betrieb in staubiger Umgebung unddecken Sie die Anlage bei nicht Betrieb ab. Reinigen nur mit einem trocken weichen Tuch.

5. Zum Transport und Schutz gegen Schäden eignet sich am Besten die Originalverpackung-

6. SETZENSIE DIEANLAGE KEINER STARKEN FEUCHTIGKEIT ODER REGEN AUS.

7. NEHMEN SIE NIEMALS KONTAKTSPRAYS ODER SPRUHÖL FÜR DIE SCHALTER UND REGLER.

8. BITTE DENKEN SIE DARAN DAS BEI JEDEM TECHNISCHEN EINGRIFF INNERHALB DER GARANTIEZEIT DER GARANTIEANSPRUCH ERLISCHT.

FCC UND RBT BESTIMMUNGEN:

These Anlage entspricht den Bestimmungen der RBT für drahtlose UHF-Anlagen und den FCC-Bestimmungen nach Teil 15. Der Betrieb muß die folgenden beiden Bedingungen erfüllen: (1)Diese Anlage darf im Betrieb keine Störungen (Interferenzen) verursachen und (2) muß beim Empfang Störungen (Interferenzen) akzeptieren auch solche, die einen normalen Betrieb ausschreiben.

Achtung: Änderungen und Modifikationen die vom Hersteller nicht erprobt und zugelassen sind, führen zum Erlöschen der Betriebserlaubnis der Anlage.

Wichtig: Um den Bestimmungen zur Abstrahlung von UHF-Frequenzen zu entsprechenden, dürfen an den Geräten oder den Antennen keine Änderungen vorgenommen werden. Jege Änderung kann die UHF-Strahlung verstärken und führt zum Erlöschen der Betriebserlaubnis.

UX-16 DRAFTLOSSYSTEM:

Das UX-16 UHF Drahtlossystem ist ein qualitativ hochwertiges Audiosystem, welches unter fast allen Bedingungen hervorragend faktioniert. Die verschiedene Systeme arbeiten im UHF-Band zwischen: USA: 682 ~ 698 MHz Europe: 863 ~ 865

Die folgenden Systeme sind lieferbar:

UX-16M ist bestrückt mit dem XM-16 Handsender

UX-16H ist bestrückt mit dem XB-16 Taschensender und dem HSM-1 Headset

UX-16L ist bestückt mit dem XB-16.Taschensender und dem LAV-1 Lavaliermikrofon

HINWEISE ZUM DRAHTLOSBETRIEB:

• Vor dem Betrieb an einer Audioanlage, Sender und Empfänger auf die gleiche Frequenz ein-stehen.
• Betreiben Sie nicht zwei Sender mit gleicher Frequenz. Nehmen Sie zum Betrieb nur qualitativ hochwertige Batterien um Schäden durch Batterielecks zu vermeiden.
• Passen Sie den Ausgangspiegel des Empfängers mit dem Lautstärkeregler, an die Eingangs-empfindlichkeit Ihres Mixers oder Verständerkers an.

• Beim Soundcheck gehen Sie mit dem Sender den gesamten Anwendungsbereich des Systems ab um eventuelle Empfangslocher aufzuspären. Wenn Sie solche Löscher finden sollen, verändern sie die Position des Empfängers und testen sie erneut.

• Um Störungen(Interferenzen) zu vermeiden, stellen Sie den Empfänger nicht zu nahe an Metallgegenstände und arbeiten Sie mit dem Sender nicht zu dicht am Empfänger.

• Vermeiden Sie Störungen durch Radios, Fernseher oder andere Drahtlosanlagen.

FUNKTIONSBESCHREIBUNG: UX-16 EMPFÄNGER:

Dieser stationäre Empfänger ist für den Betrieb mit unseren, für 16 Kanäle einstellbaren Sendern geeignet. Er arbeitet im UHF Band mit Synthesizergesteuertem PLL-Kreis. Betriebsspannung ist 12V Gleichspannung.

(1) POWER INDICATOR: Die LED leuchtet wenn der Empfänger betriebsbereit ist.
(2)RF-LEVEL INDICATORS: These LED leuchtet sobald ein UHF-Signal empfangen wird.
(3)LEVEL CONTROL: Dieser Regler verändert den Ausgangspegel des Audiosignals und dient zur Anpassung des Pegels an den Mic.-/oder Lineeingang His res Mixers / Verständerkers.
(4)ANTENNA: Fest montierte Antenne an der Rückseite des Empfängers.
(5) UNBALANCED OUTPUT: unsymmetrischer 6,3mm Klinkenausgang mit niedriger Impedanz.
(6) SQUELCH ADJ.: Mit dem Squelchregler verändern Sie das Verhältnis zwischen Audiosignal und Rauschen. Ein zu hoher Squelch verringgert die Reichweite des Systems. Vor dem Einschalten, drehen Sie den Squelchitte auf Minimum.

(7) CHANNEL SELECTOR: 15 bzw. 16 Kanäe einstellbar.

(8)DC JACK: Anschluß für das mitgelieferte Steckenetzteil.

XM-16 HANDSENDER:

Der Handsender arbeitet im UHF Band mit Synthesizergesteuertem PLL-Kreis. Es stehen 16 einstellbare vorprogrammierte UHF-Kanäe zur Verfugung. Zur Verfugung stehen ein dynamisches oder ein Electretkondensatormikrofon beside mit Nierencharakteristik. Verwenden Sie zum Betrieb 2x 1,5V Mignon Batterien.

(1) GRILLE: Der Korb schützt die Mikrofonkapsel und verringert Atem- und Windgeräutsche. Der Korb ist für die beiden Kapseln verschiedene.
(2)LOW BATTERY LED: Die LED zeigt den Zustand der Batterien an. Wenn die LED beim Einschalten kurz aufleuchtet, ist die Batterie voll. Bleibt die LED an, ist die Batterie fast leer. Wenn die LED nicht leuchtet ist die Batterie entweder leer oder falsch eingesetzt.
(3)ON/OFF SWITCH: Schaltet den Sender Ein und Aus.
(4) BATTERIEFACH: Legen Sie 2 1,5V Mignon Batterien mit richtiger Polung ein.
(5) CHANNEL SELECTOR: Åndert die Kanaleinstellung des Senders.
(6) BATTERY COVER: Aufschieben um das Batteriefach zu öffnen und Kanäle einzustellen.
(7) Antenna: Eingebaute Hochleistungsantenne.

XB-16 TASCHENSENDER:

Der Taschensender arbeitet im UHF Band mit Synthesizergesteuertem PLL-Kreis. Es stehen 16 einstellbare vorprogrammierte UHF-Kanäle zur Verfügung. Anschliessbar sind ein dynamisches oder ein Electretkondensatormikrofon beside mit Nierencharakteristik. Verwenden Sie zum Betrieb 2x 1,5V Mignon Batterien.

(1) CONNECTOR: 3,5mm-Mini-Klinkenbuchse zum Mikrofonanschluß
(2)ON/OFF SWITCH: Schaltet den Sender Ein und Aus.
(3)LOW BATTERY LED: Die LED zeigt den Zustand der Batterien an. Wenn die LED beim Einschalten kurz aufleuchtet, ist die Batterie voll. Bleibt die LED an, ist die Batterie fast leer. Wenn die LED nicht leuchtet ist die Batterie entweder leer oder falsch eingesetzt.
(4)ANTENNA: Fest montierte UHF-Antenne.

(5) CHANNEL SELECTOR: Ändert die Kanaleinstellung des Senders.
(6)GAIN: Ändert die Eingangsempfindlichkeit für Mic.7 / Instrument.
(7) BATTERY COMPARTMENT: Legen Sie hier 2x 1,5V Mignon Batterien mit richtiger Polung ein.

EINSTELLUNGEN UND BETRIEB:

Stellen Sie zuerst sicher, das Sender und Empfänger auf den gleichen Kanal eingestellt sind. Es können gleichzeitig keine zwei Sonder mit gleicher Frequenz betrieben werden.

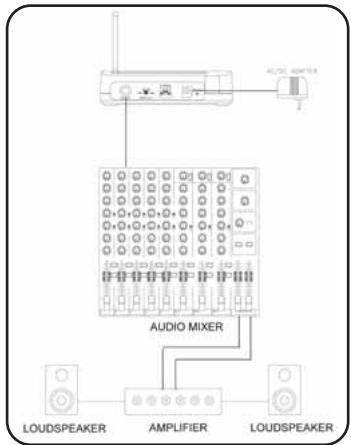

GRUNDVERBINDUNGEN HERSTELLEN:

Schließen Sie den Empfänger mit einem Standardklinkenkabel an einen Mixer oder Veränder an.

ANSCHLUB DER SPANNUNGSVERSORGUNG:

Die fest montierten Antennen senkrecht stellen. Überprüfen Sie ob das Steckernetzteil für die vorhandene Netzspannung ausgelegt ist (110V oder 220V). Ein falsches Steckernetzteil kann zur Zerstörung des Empfängers führen. Stecken sie den DC-Stecker des Anschluß-kabels in die DC-In-Buchse und das Steckernetzteil in eine Netzsteckdose.

ANSCHLUß AN EINEN MIXER ODER VERSTÄRKER:

Um eine gute Klangqualität zu erreichen und Verzerrungen zu vermeiden, halten Sie sichitte an folgende Anweisungen.

EINSETZENDER BATTERIEN IN DEN HAND-/TASCHENSENDER:

Öffnen Sie das Batteriefach und legen Sie die Batterien mit richtiger Polung ein (Markierungen + / - ). Bei falscher Polung Funktionieren die Sender nicht. Wenn Sie den On/Off Schalter einschalten, leuchtet die LED einzel kurz auf. Das zeigt eine volle Batterie an. Bleibt die LED an, zeit das eine fast leere Batterie an. Diese sollte bald gewechselt werden. Falls die LED nicht aufleuchtet sind die Batterien entweder leer oder verpolt eingelegt. Schliessen Sie nun das Batteriefach wieder bis einrastet.

BETRIEB DES HANDSENDERS:

Schalten Sie den Empfänger ein und überprüfen Sie den Kanal und den Lautstärkepegel. Schalten Sie den Sender und den Mixer / Verstärker ein. Testen Sie das Mikrofon und stellen Sie die gewünschte Lautstärke ein. Wenn Sie ein Standardklinkenkabel an den Mikrofoneingang des Mixers / Verstärkers angeschlossen haben, stellen Sie den Pegelregler am Empfänger auf ca 1 Uhr Position. Am Ausgang liegt dann ein Pegel von ca. 77mV an. Ist das Kabel an einem Lineeing angeschlossen, stellen Sie den Pegelregler des Empfängers auf Maximum. Der Pegel am Ausgang beträgt dann ca. 770mV .

BETRIEB DES TASCHENSENDERS:

Anschluß eines Mikrofons: Öffnen Sie das Batteriefach und stellen Sie mit Hilfe des beiliegenden Schraubendrehers den Gain auf eine geeignete Position und den Mic/Line Schalter auf Mic. Stecken Sie den Miniklkenstecker in die Klinkenbuchse des Taschensenders. Schalten Sie den Taschensender und den Mixer / Verträker ein. Testen Sie das Mikrofon und stellen Sie gewünschte Lautstärke ein.

ANSCHLUB EINES INSTRUMENTS:

Öffnen Sie das Batteriefach und stellen Sie mit Hilfe des beiliegenden Schraudendrehers den Gain auf eine geeignete Position und den Mic/ Line Schalter auf Line. Schließen Sie Ihr Instrumentenkabel an Ihr Instrument an und stecken Sie den Miniklinkenstecker in die Miniklinkenbuchse des Taschensenders. Schalten Sie den Sender und den Mixer / Versteller und das Instrument ein. Spieler Sie das Instrument und stellen Sie die gewünschte Lautstärke ein.

FEHLERBESEITIGUNG:

KEIN TON HÖRBAR:

Überprüfen Sie die Stromversorgung des Empfängers und die Batterien / Akkus des Senders. Überprüfen Sie ob Sender und Empfänger auf die gleiche Freqenz eingestellt sind. Überprüfen Sie ihre Audioanlage und die Verbindungsleitungen. Überprüfen Sie die Reichweite bzw. die Squelcheinstellung. Überprüfen Sie ob ein freiier Empfang möglicheroder sich störende Gegenstände zwischen Sender und Empfänger befinden.

TONSTÖRUNGEN(INTERFERENZEN):

Uberprüfen sie die Antennenposition.

Wenn Sie ein Multikanalsystem verwenden, stellen Sie sich, das sich die Frenzen nicht gegenseitig beeinflussen.

Uberprüfen Sie ob sich andere Störquellen (Radios Fernseher, andere Funksysteme o.a.) in der Höhe befinden.

VERZERRUNGEN:

Überprüfen Sie die Ausganspegel des Audiosignals am empfänger und die Eingangsregler des Mixers / Verständerkers.

Überprüfen Sie ob sich andere Störquellen (Radios Fernseher, andere Funksysteme o.ä.) in der Höhe befinden.

TECHNISCHE DATEN:

UX-16
Frequenzbereich:	USA: 682 - 698MHz/Europe: 863 - 865MHz
Gehäuse:	Minigehäuse
Empfängersystem:	PLL-Synthesizer
Empfangsmodus:	16 Kanal, einkanalig, kein diversity
Frequenzstabilität:	+ / - 0,05%
Empfangsempfindlichkeit:	bei 8dBuV über 80dB S/N ratio
Rückwärtsdämpfung:	.80dB Minimum
Kanalttrennung:	>50dB
Modulation:	FM
IF Frequenzen:	1 : 56MHz , 2 : 10,7MHz
Dynamikbereich:	>96dB
Frequenzsignal:	32,768KHz
Gerauschabstand:	über 94dB bei 48Khz Bandbreite und 60dBV Antenn signal
Audiofrequenzbereich:	50Hz bis 15KHz(+ / - 3dB)
T.H.D.:	<1% bei 1KHz
Spanningsversorgung:	Gleichspannung 12V-18V
Audioausgang:	symmetrisch und unsymmetrisch
Stromaufnahme:	.130mA + / - 10mA
Abmessungen in mm:	(L) 130 x (H) 36 x (T) 92

XM-16:

Typ:	16-Kanal Handsender
Frequenzbereich:	USA: 682 - 698MHz/Europe: 863 - 865MHz
RF-Ausgangsleistung:	10mW (Maximum)
Ossilitor:	PLL-Synthesizer
Frequenzstabilität:	+ / - 0,05%
Maximale Bandbreite:	+ / - 48KHz. mit Compressor/Limited
Rückwartsdämpfung:	.80dB Minimum
T.H.D.:	<1% bei 1KHz
Spanningsversorgung:	.3V Gleichspannung(2x1,5V Mignon Batterien)
Tonfrequenz:	.32,768KHz
Mikrofonkapsel:	dynamisch oder Electretkondensatormikrofon mit Nierencharakteristik
LED Anzeuge:	Ein / Aus und Batteriezustand
Stromaufnahme:	65mA + / - 5mA
Abmessungen:	272mm x 62mm

XB-16:

Typ.	16-Kanal-Taschensender
Frequenzbereich:	USA: 682 - 698MHz/Europe: 863 - 865MHz
RF-Ausgangsleistung:	10mW (Maximum)
Ossilator:	PLL-Synthesizer
Frequenzstabilität:	+ / - 0,05%
Maximale Bandbreite:	+ / - 48KHz. mit Compressor/Limited
Rückwartsdämpfung:	.80dB Minimum
T.H.D.:	<1% bei 1KHz.
Spanningsversorgung:	.3V Gleichspannung(2x1,5V Mignon Batterien)
Tonfrequenz:	32,768KHz
Mikrofon:	Kondensatormikrofon mit Nierencharakteristik
LED Anzeige:	Ein / Aus und Batteriezustand
Stromaufnahme:	65mA + / - 5mA
Abmessungen in mm:	(B) 66 x (H) 97 x (T) 25

ÄNDERUNGEN VON TECHNISCHEN DATEN UND DESIGN VORBEHALTEN
