Intitulé	Description
Type de produit	Scanner de documents à plat et à défilement
Résolution optique	600 x 600 dpi
Vitesse de numérisation	Jusqu'à 30 pages par minute (ppm)
Capacité de chargement	50 feuilles (ADF)
Connectivité	USB 3.0
Compatibilité système d'exploitation	Windows, macOS
Dimensions approximatives	300 x 200 x 150 mm
Poids	2,5 kg
Fonctions principales	Numérisation recto verso, détection de double alimentation, numérisation en couleur
Entretien et nettoyage	Nettoyage régulier des rouleaux et de la vitre de numérisation
Pièces détachées et réparabilité	Disponibilité de pièces de rechange pour les rouleaux et composants internes
Sécurité	Certifications CE, RoHS
Informations générales	Idéal pour les bureaux, compatible avec les logiciels de gestion documentaire

FOIRE AUX QUESTIONS - SMARTOFFICE PL3000 PLUSTEK

Comment installer le scanner PLUSTEK SMARTOFFICE PL3000 ?

Pour installer le scanner, connectez-le à votre ordinateur via le câble USB fourni, puis téléchargez et installez le logiciel depuis le site officiel de PLUSTEK.

Pourquoi mon scanner ne s'allume-t-il pas ?

Vérifiez que le scanner est correctement branché à une prise électrique fonctionnelle et que le câble d'alimentation est en bon état. Essayez de le brancher sur une autre prise.

Comment résoudre les problèmes de qualité d'image lors de la numérisation ?

Assurez-vous que le document est propre et sans plis. Vérifiez les paramètres de résolution de numérisation dans le logiciel et ajustez-les si nécessaire.

Le scanner ne reconnaît pas mes documents, que faire ?

Vérifiez que le document est bien inséré dans le scanner, à l'endroit indiqué. Assurez-vous également que le format du document est compatible avec le scanner.

Comment nettoyer le scanner ?

Utilisez un chiffon doux et un nettoyant pour vitres pour nettoyer les surfaces extérieures. Pour l'intérieur, utilisez un chiffon doux sans peluche pour enlever la poussière du verre de numérisation.

Comment mettre à jour le logiciel du scanner ?

Rendez-vous sur le site officiel de PLUSTEK, recherchez le modèle de votre scanner et téléchargez la dernière version du logiciel. Suivez les instructions d'installation pour mettre à jour.

Que faire si le scanner émet des bruits étranges ?

Cela peut indiquer un problème mécanique. Éteignez le scanner, débranchez-le et vérifiez s'il y a des obstructions ou des objets coincés à l'intérieur.

Comment scanner plusieurs pages en une seule fois ?

Utilisez le chargeur automatique de documents (CAD) du scanner pour charger plusieurs pages. Sélectionnez l'option de numérisation en mode 'multipage' dans le logiciel.

Le scanner fonctionne mais le logiciel ne s'ouvre pas, que faire ?

Vérifiez si le logiciel est installé correctement. Essayez de le réinstaller. Si le problème persiste, redémarrez votre ordinateur et essayez à nouveau.

Comment configurer les paramètres de numérisation ?

Ouvrez le logiciel de numérisation et accédez aux paramètres. Vous pourrez ajuster la résolution, le format de fichier et d'autres options selon vos besoins.

MODE D'EMPLOI SMARTOFFICE PL3000 PLUSTEK

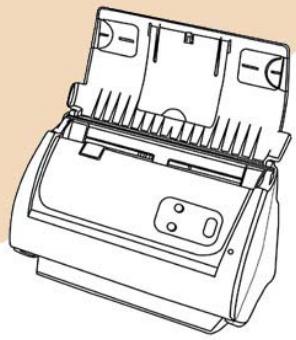

l'utilisateur du scannerer

plustek

✓ Installation
Utilisation et entretien

Marques Déposées

© 2008 Plustek Inc. Tout Droits Réservés. Aucune partie de ce document ne peut être reproductive sans autorisation.

Toutes les marques déposées et noms de marques mentionnés dans ce manuel appartiennent à leur propriété respectif.

Responsabilité

Alors que tous les efforts ont eté mis en oeuvre afin d'assurer l'exactitude des informations contenues dans ce manuel, nous n'assumons aucune responsabilité pour toute erreur ou omission, de tout écrit de quelque nature que ce soit figurant dans ce manuel, que ces erreurs soit des omissions ou des écrites résultat de néligence, accidents ou tout autre cause. Le contenu de ce manuel est sujet à modifications sans préavis.

Information Environnementale

Ce produit est destiné et produit afin d'achever une amélioration environnementale. Nous nous appliquons pour fabriquer des produits qui répondent aux standards environnementaux globaux. Veuillez consulter votre autorité locale pour les dispositions particulières. L'emballage de ce produit est recyclable.

Attention : recyclage ( pour CEE seule )

Proteger votre environnement! Ce produit devra etre trie ou amene au centre de tri ou on collecte ce type de produit.

Captures d'Ecran de ce Guide

Les captures d'écran dans ce guide ont été réalisées avec Windows XP, si vous utilise Windows 2000 / Vista, votre écran sera sensiblement différent mais fonctionnera de la même façon.

Table des Matieres

INTRODUCTION 1

Comment Utiliser ce Guide 1

Les Conventions de ce Guide 2

Une Note à Propos des Icones 2

Précautions d'Emploi 2

Configuration Minimale Requise 3

Contenu de l'Emballage 4

1.2.3. Characteristic du Scanner 50

CHAPITRE I. INSTALLER LE SCANNER 7

Installation du Logiciel 7

Equipment Requis 7

Installer et Configurer le Scanner 8

Étape 1. Connecter le Scanner à Your Ordinateur 9

Étape 2. Installer le Logiciel 9

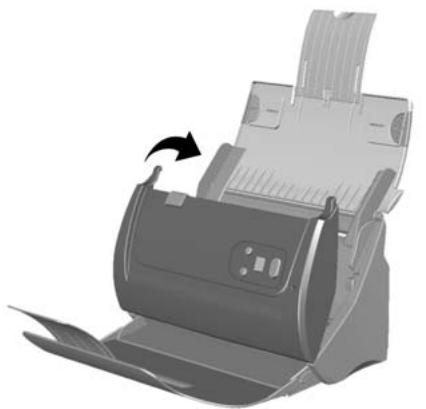

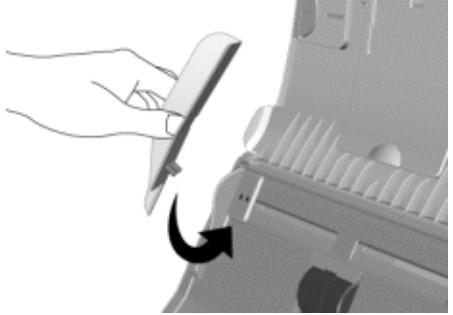

Étape 3. Installation du Support papier avec glissières 11

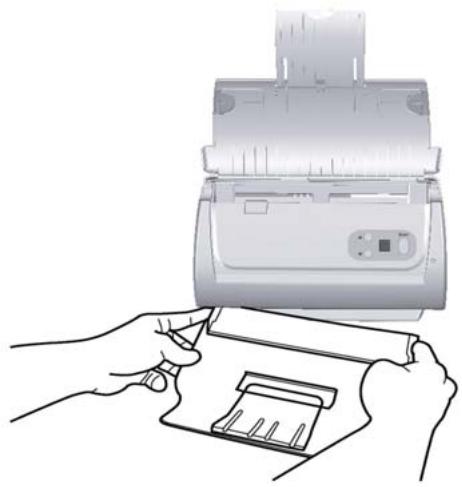

Étape 4. Installation du bac décaleur 12

Etape 5. Tester le Scanner 12

Installer un Logiciel Additionnel 13

CHAPITRE II. NUMERISER 14

Preparer Les Documents 15

Vérifier les Propriétés du Document 15

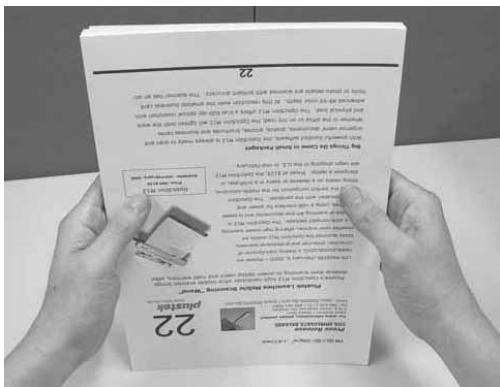

Alimentation des Documents 16

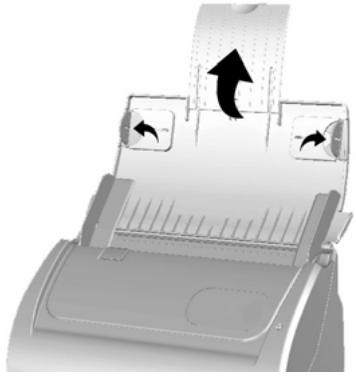

Placer les Documents 17

Placer les cartes de visite 18

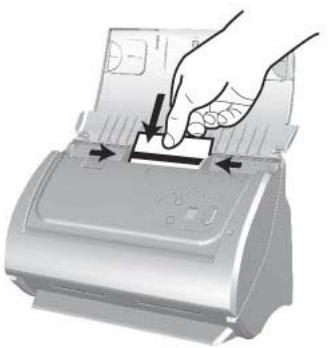

Positionner les cartes plastiques 19

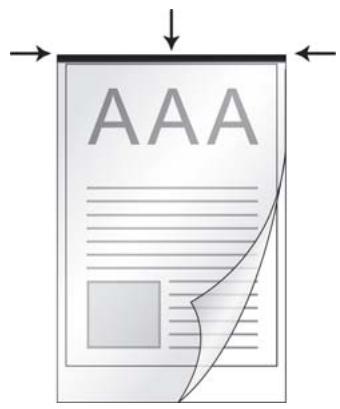

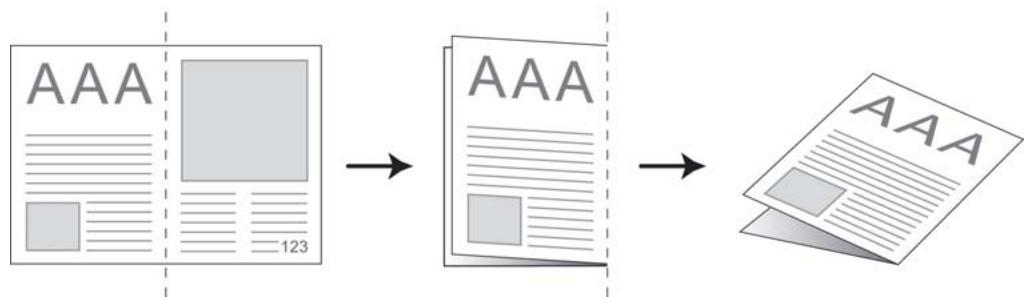

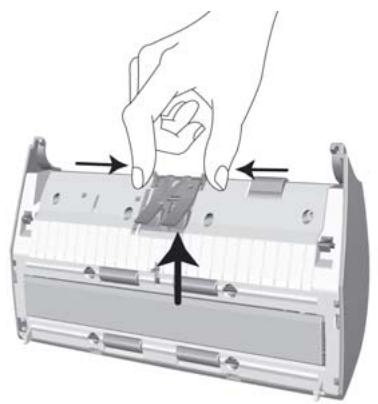

Placer le document avec la Feuille de protection 19

Scanner des Documents 21

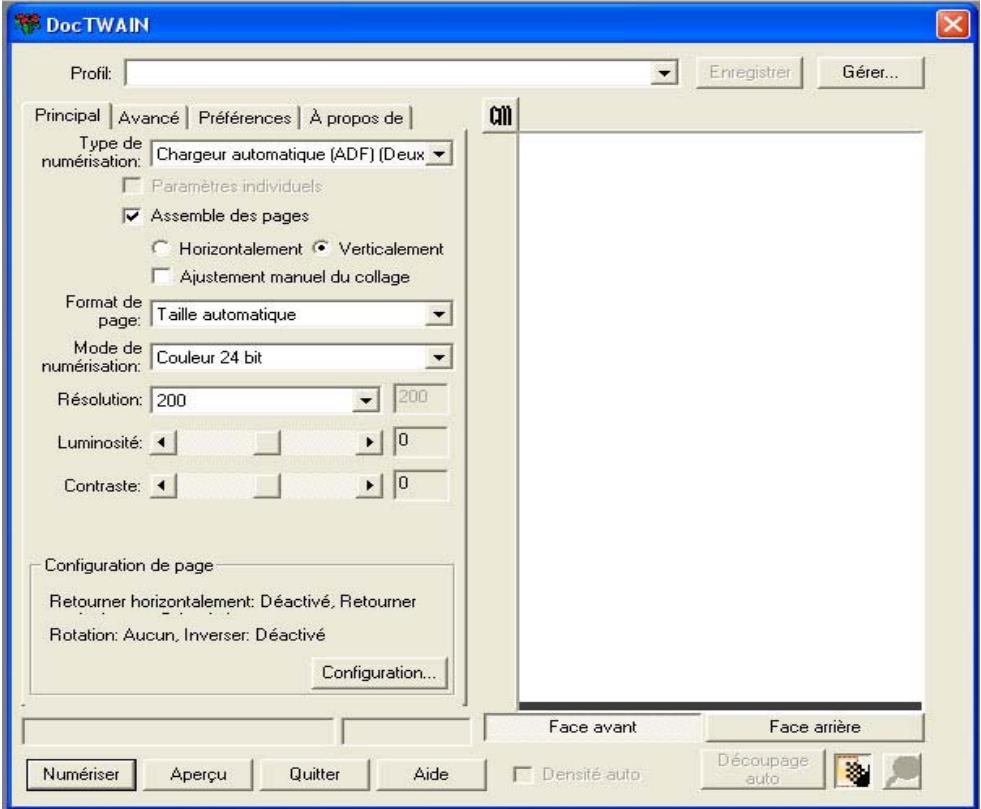

Scanner via une Interface TWAIN 22

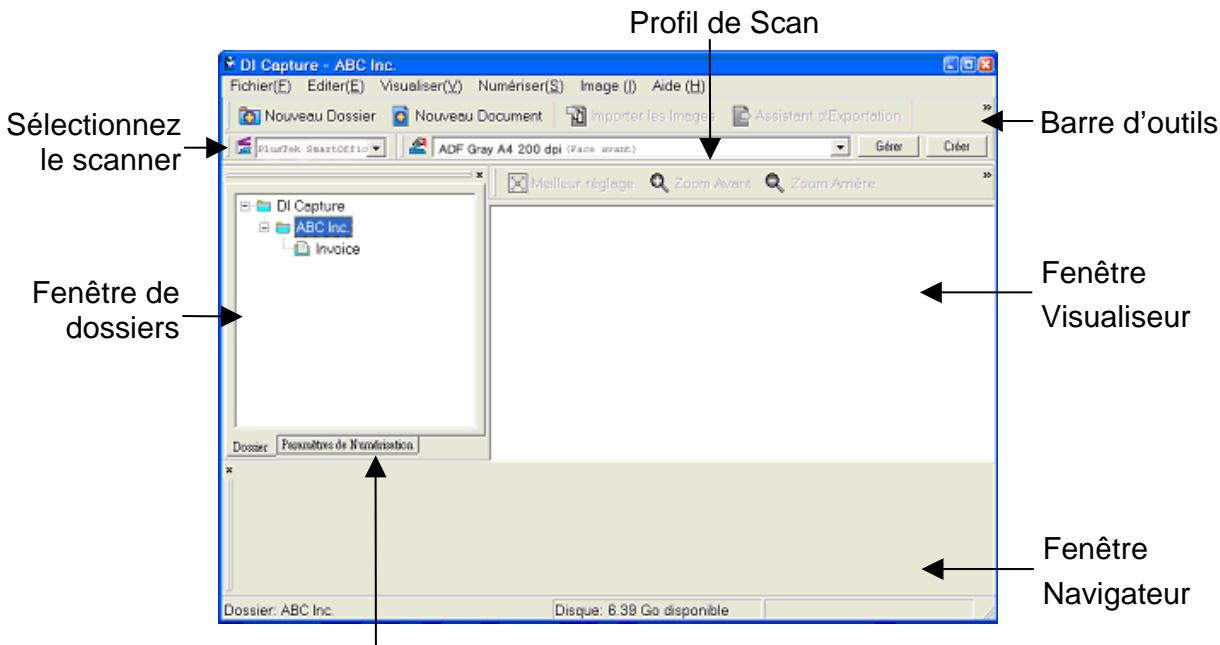

Scanner depuis le Programme de Capture Plustek DI 26

Balayer via le boutons sur le front du panneau de scanner 27

Balayer via le menu Executer de DocAction sur l'écran 28

CHAPITRE III. ENTRETIEN ET MAINTENANCE 30

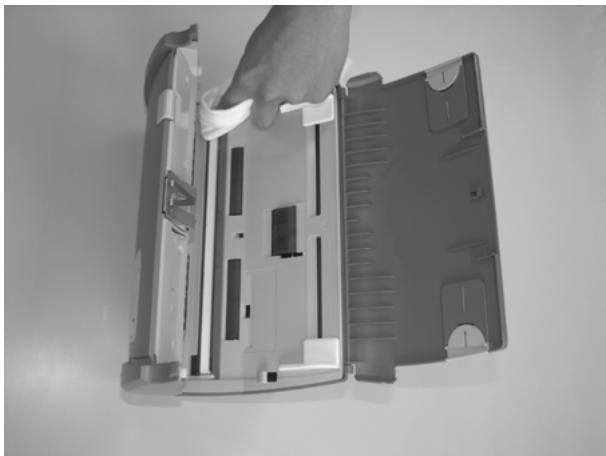

Nettoyer le Scanner 30

Matériel de Nettoyage 30

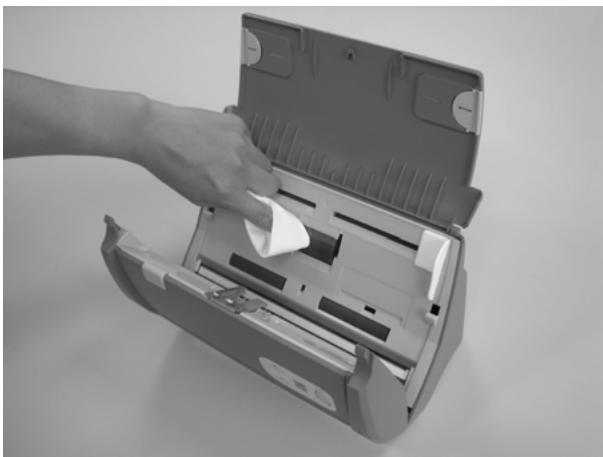

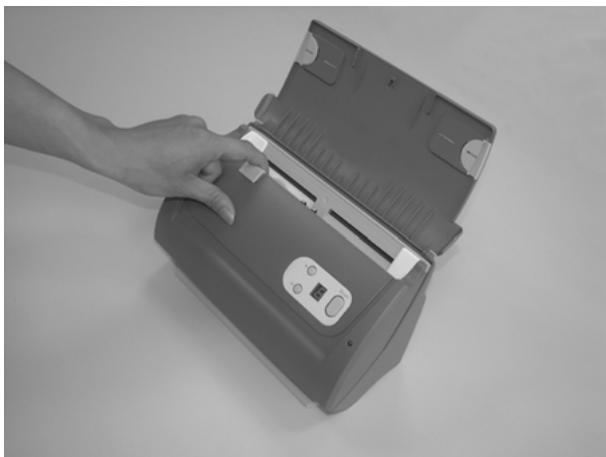

Nettoyer I'ADF 31

Remplacement des consommables 32

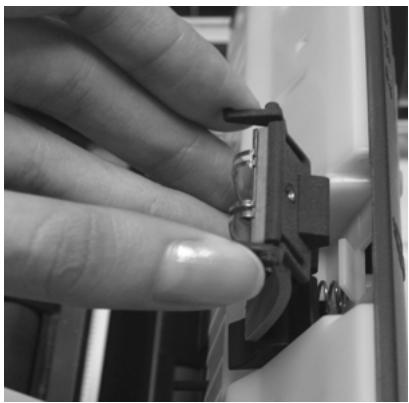

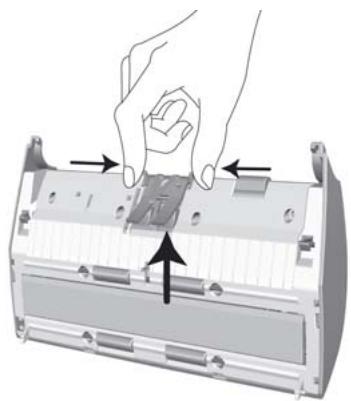

Remplacer le module d'extension 32

L'etalonnage du scanner 33

CHAPITRE IV. RESOLUTION DES PROBLEMES 35

Connexion du Scanner 35

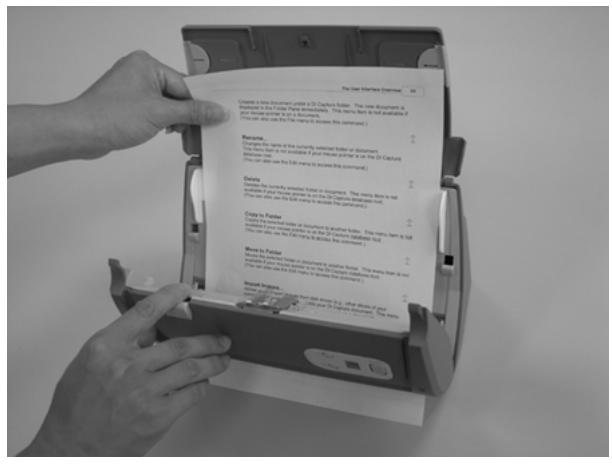

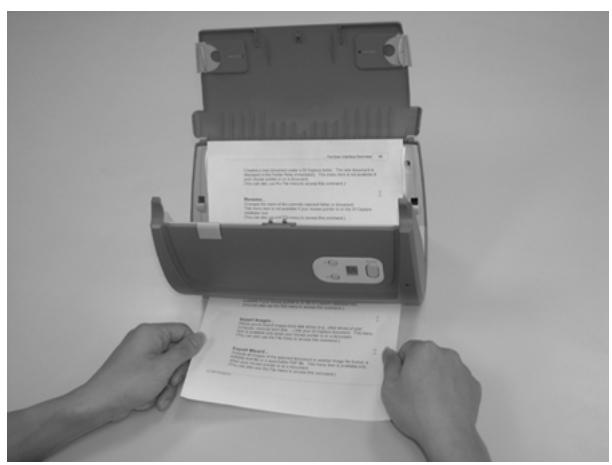

Dégager un Bourrage 35

APPENDICE A: SPECIFICATIONS 37

APPENDICE B: SERVICE CLIENT ET GARANTIE 39

Déclaration de Garantie limitée 39

Déclaration de Radio Fréquence FCC 40

INTRODUCTION

Merci d'avoir besoin notre société et notre scanner. Notre nouveau scanner va améliorer le professionnelisme de votre utilisation quotidienne de tâches informatisées en vous permettant d'apporter des images et du texte électronique dans votre système informatique. Vous pouvez facilement numériser des documents recto et/ou verso avec votre scanner.

De même que tous nos produits, notre nouveau scanner est méticuleusement testé et assure par notre réputation en matière de satisfaction client. Nous espérons que vous continuuez à vous tourner vers nous pour d'autres produits de qualité à mesure que vos besoin et intérêts informatiques augmenteront.

COMMENT UTILISER CE GUIDE

Ce Guide de l'Utilisateur fournit des instructions et des illustrations sur la manière d'inverterer et d'utiliser votre scanner. Ce guide assume que l'utilisateur est familier avec Microsoft Windows XP/ 2000 Professional/ Vista. Si ce n'est pas le cas, nousuggerons que vous en appreniez plus sur Microsoft Windows en vous reférant à votre manuel Microsoft Windows avant d'utiliser votre scanner.

La section introduction de ce manuel décrit le contenu de l'emballage et la configuration minimale requise pour utiliser ce scanner. Avant de commencer à installer votre scanner, vérifie le contenu de l'emballage afin de vous assurer que toutes les pieces sont presents. Si une piece venait à manquer ou être endommagé, veuillez contacter le vendeur de votre lieu d'achat ou notre service client directement.

Chapitre I décrit comment installer le logiciel du scanner et comment connecter le scanner à votre ordinateur. Note: Le scanner se connecte à votre ordinateur via le port USB (Universal Serial Bus). Si votre ordinateur ne supporte pas l'USB, vous devrez accérir une carte à interface USB afin d'ajouter des capacités USB à votre ordinateur, ou bien acheter et installer des connecteurs USB si votre carte mère supporte cette fonction. Ce guide assume que votre ordinateur est équipé en USB et qu'un port USB est disponible.

Chapitre II décrit comment utiliser votre scanner.

Chapitre III décrit comment maintainir et nettoyer votre scanner.

Chapitre IV contient des informations de support technique qui peuvent vous aider à résoudre de simples problèmes.

Appendice A contient les specifications de votre scanner.

Appendice B contient notre service client, la charte de garantie limite et la charte FCC concernant ce produit.

LES CONVENTIONS DE CE GUIDE

Gras —Représenté les commandes ou contenus sur votre écran d'ordinateur.

MAJUSCULES —Note importante ou premieremploi d'un terme dans un chapitre.

Italique —Représenté des boutons de votre scanner OU des notes importantes.

Une Note à Propos des Icônes

Ce guide utilise les iconônes suivantes afin d'attirer votre attention sur des informations particulière.

Une procédure qui doit être suivie avec beaucoup de précautions afin d'éviter des blessures ou accidents.

Attention

Instructions qui sont importantes à retenir qui peuvent permettre d'éviter des erreurs.

Astuces optionnelles pour votre information.

PRECAUTIONS D'EMPLOI

Avant d'utiliser cet apparéil, veuillez dire les informations suivantes afin d'éliminer ou de réduire toute possibilité de dommages ou de blessures.

1. De la condensation peut se produit à l'intérieur de l'appareil et entraîner des dysfonctions dans ces conditions:

lorsque cet apparéil est directement déplaced d'une piece froide vers une chaude;
— après le rechauffement d'une piece froide;
lorsque cet apparéil est placé dans une piece humide.

Afin d'éviter toute condensation, nous vous recommendons de suivre la procédure suivante:

i. Enfermer cet apparéil dans un sac plastique pour qu'il s'adapte aux conditions de la pièce.

ii. Attendez 1-2 heures avant d'enlever l'appareil du sac.

1. Utilisez le transformateur et cable USB fournis avec le scanner. L'utilisation d'un autre transformateur ou d'autres cables peut entraîner un dysfonctionnement.
2. Gardez l'espace dégagé autour du transformateur et des cables au cas ou vous devriezrapidementdébrancherle transformateur durant uneurgence.
3. Des fils endommages peuvent creer des incendies ou des chocs électriques. Gardez le fil secteur croit et sans entortillements, pris ou coude.
4. Debranchez cet apparéil si vous ne vous en servez pas pendant un certain temps, tel que, pendant une nuit ou un long week-end, afin d'éviter les risques d'incendies.
5. N'essayez pas de démonter le scanner. Il y a un danger de chocolélectrique et le démonter annulerait votre garantie.
6. Assurez-vous de ne pas heurter ou cogner la vitre du scanner car elle est fragile et pourrait se briser.
7. Ne pas exposer le scanner à de fortes vibrations. Cela pourrait endommager les composants internes.

CONFIGURATION MINIMALE REQUISE¹

• Processeur Intel Pentium®III 1G ou compatible
  256 MB RAM
  Un port USB 2.0
  Lecteur CD-ROM ou DVD-ROM
  800 MB d'espace disque libre
• Carte Video supportant la couleur 16-bit ou plus
• Système d'Exploitation: Windows 2000 Professionnel, Windows XP Home Edition, or Windows XP Professionnel, Windows Vista compatible

Informations

Les systèmes avec un processeur Pentium® 4 1.8G ou plus (ou compatible), 512 MB RAM et 1GB d'espace disque libre sont recommends pour des performances optimes.

1. Scanner
2. Câble USB
3. Transformateur
4. Bac décaleur
5. Guide rapide
6. CD-ROM d'Installation
7. Feuille d'etalonnage
8. Aide mémoire
9. Support papier avec glissières (2 pieces)
10. Feuille de protection
11. Sac rembournré³

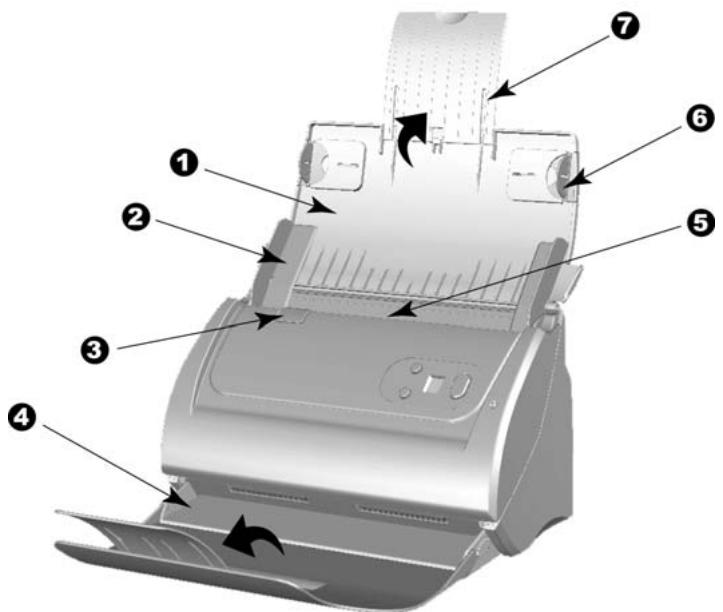

CHARACTERISTIQUES DU SCANNER

1. SUPPORT DU CHARGEMENT PAPIER—Permet le maintain des documents. Ouvrez le lorsque vous souhaitez utiliser le scanner.
2. GLISSIERE—Ajustez la glissière en fonction de la largeur du papier que vous utilisez.

Informations

Support papier avec glissières (accessoire fourni)

• Maintient le papier aligné pour éviter un

chargement oblique des documents.

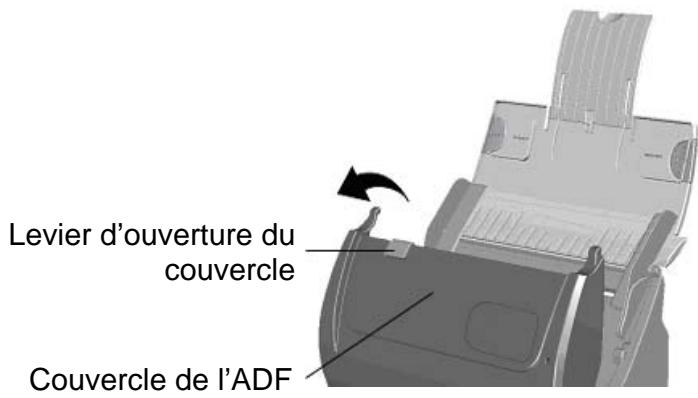

1. LEVIER D'OUVERTURE DU COUVERCLE—Permet d'ouvrir le couvercle de l'ADF. Tirez le afin d'ouvrir le couvercle de l'ADF dans le cas d'un bourrage papier ou si vous poulez nettoyer le scanner.
2. BAC DÉCALEUR—Permet le maintient des documents. Deployez le pour de long documents.
3. ADF (CHARGEUR AUTOMATIQUE)—Charge automatique une pile de documents pour la numérisation.
4. SUPPORT LATERAL—Maintien le papier en place afin d'être numérique via l'ADF. Reglez les supports latéraux afin de maintainir au besoin les documents.
5. EXTENSION DU CHARGEMENT PAPIER—S'etend pourmaintenir des papiers plus longs.

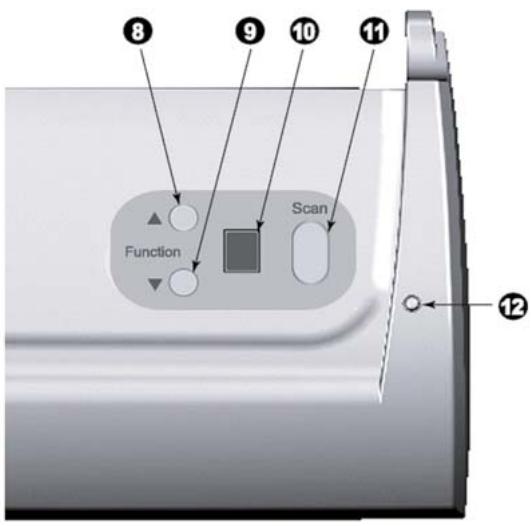

1. BOUTON HAUT—Presse pour incrementer le nombre de tache indiqué sur l'écran de contrôle.
2. BOUTON BAS—Pressez pour déprérenter le numéro de tache indiqué sur l'écran de contrôle.
3. ECRAN DE CONTROLLE—Indique le numéro de la tache de numérisation selectionnée par les bouton haut et bas.
4. BOUTON DE SCAN—Pressez pour exécuter une tache de numérisation sélectionnée par les bouton haut et bas.
5. INDICATEUR DE MISE SOUS TENSION—Indique le statut du scanner.

Lumière	Statut
Marche	Le scanner est en marche, prét à numériser des images.
Arrêt	Le scanner est arrêté, soit parce qu'il est sur arrêt, soit parce que le cordon d'alimentation n'est pas relié.

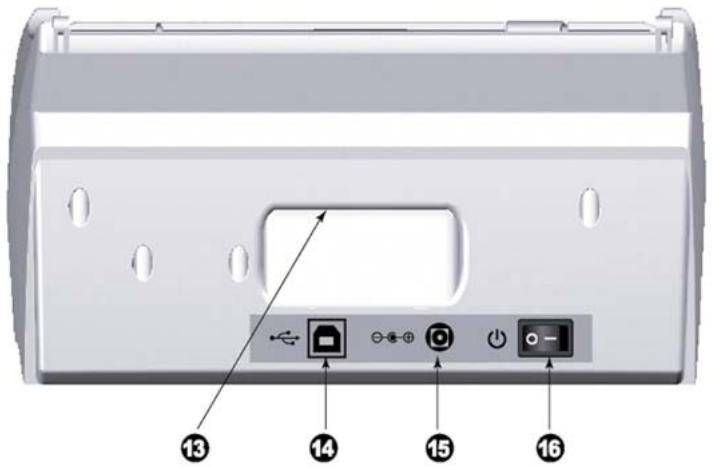

1. POIGNET DE TRANSPORT—Ergonomique, il vous permet de transporter le scanner avec facilité.
2. PORT USB—Connecte le scanner à un port USB de votre ordinateur avec le cable USB fourni.
3. RECEPTEUR DE COURANT—Connexion du scanner à un transformateur standard comme celui fourni.
4. BOUTON DE MISE SOUS TENSION—Utilizez-le pourmettre le scanner sur ON or OFF.

CHAPITRE I. INSTALLER LE SCANNER

Avant d'instructor votre scanner, veuiliez vérifier que vous avez tous les composants. Une liste du contenu de l'emballage est fournie dans la section « Contenu de l'Emballage » de ce manuel.

INSTALLATION DU LOGICIEL

Votrec scanner est fourni avec le logiciel d'edition d'images (NewSoft Presto! ImageFolio), logiciel OCR (ABBYY FineReader 6.0 Sprint Plus), logiciel de gestion de carte de visite (HotCard BizCard Finder), logiciel de gestion de documents (NewSoft Presto! PageManager), Adobe Reader, le pilote du scanner, le logiciel DocAction, et le logiciel de capture d'images (Plustek DI Capture). Tous ces logiciels utilisent approximativement 400 Mo d'espace disque après leur installation sur votre ordinateur. Pour vous assurer un espace suffisant pour l'installation, ainsi que pour numériser et sauvegarder des images, un minimum de 1Go d'espace disque libre est recommendé.

Le scanner USB ne peut fonctionner que sous Microsoft Windows 2000 Professional/ XP/ Vista.

Attention

Veuillez ne pas utiliser simultanément plusieurs scanners USB avec Windows XP! Pour plus d'information, reportez-vous à l'URL suivante: http://www.microsoft.com

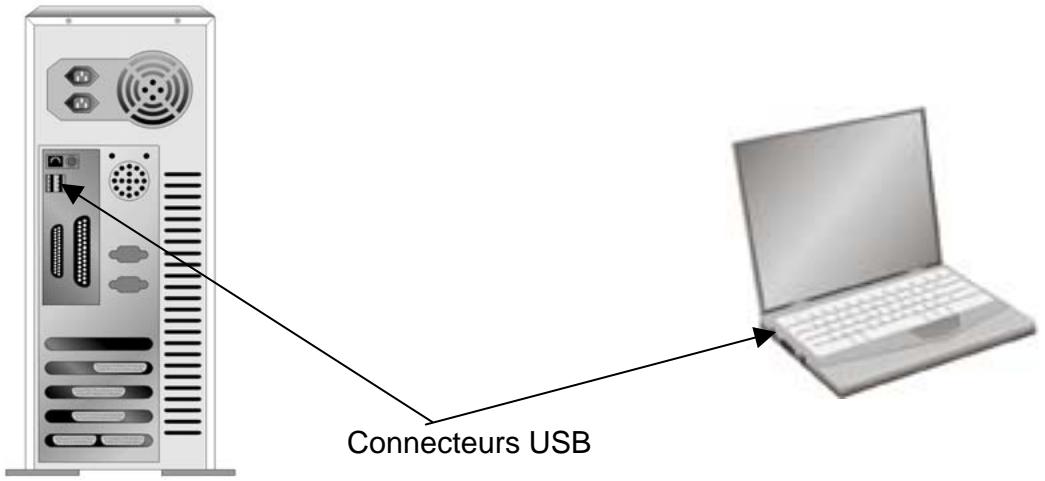

EQUIPMENT REQIS

Ce scanner se connecte à votre ordinateur via l'USB qui supporte le PLUG AND PLAY à chaud. Pour déterminer si vous ordinateur est compatible USB, vous doivent vérifier l'arrière de votre PC pour identifier un port USB qui ressemble à l'image ci dessous. Si vous avez des problèmes pour identifier le port USB sur votre ordinateur, veuillez vous reférer au manuel fourni avec votre ordinateur.

Après examen, vous devriez trouver un ou deux ports USB rectangulaires, qui apparaisent habituèlement comme sur l'image ci dessous.

Si vous ne trouvez pas de tels ports USB sur votre ordinateur, vous devez alors vous procurer une carte d'interface USB certifiée pour ajouter des capacités USB à votre ordinateur.

INSTALLER ET CONFIGURER LE SCANNER

Veuillez suivre les indications pas à pas décrites ci-dessous pour installer le scanner.

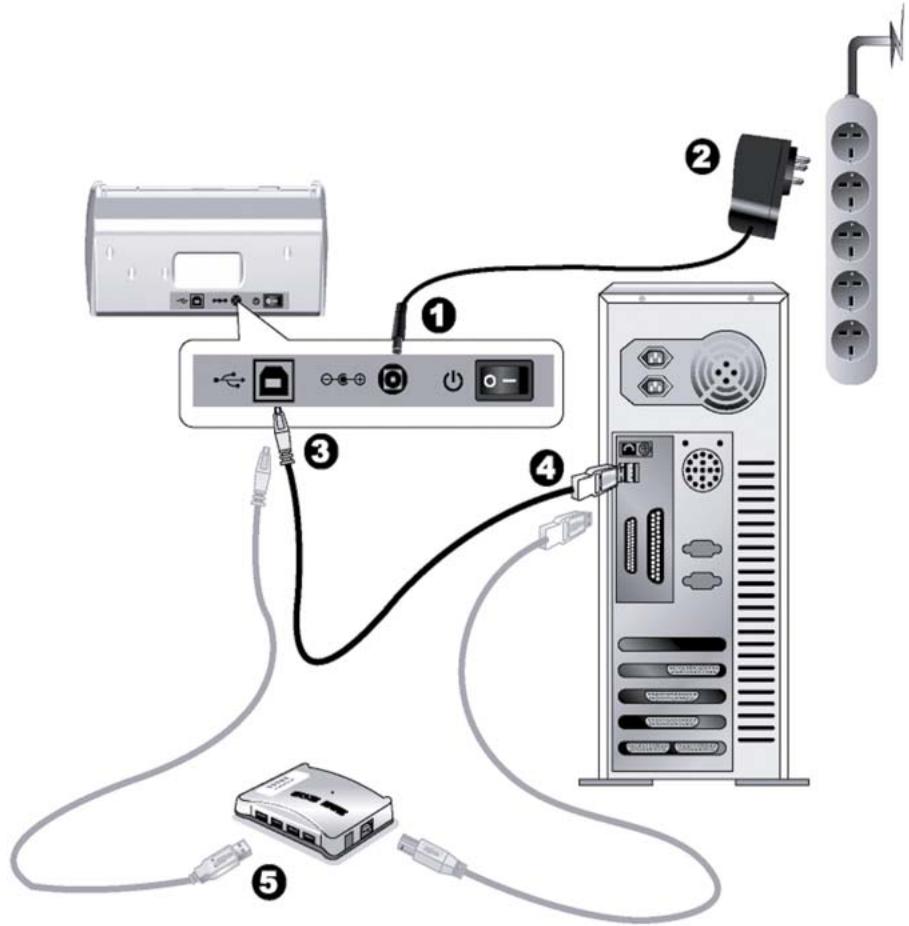

Étape 1. Connecter le Scanner à Your Ordinateur

1. Branchez le transformateur au connecteur d'alimentation du scanner
2. Branchez l'adaptateur de courant à une prise de courant alternatif.
3. Branchez la partie carrée du cable USB dans le port USB à l'arrière du scanner.
4. Branchez la partie rectangulaire du cable USB à un port disponible sur votre ordinateur.
5. Si vous pensez connecter votre scanner à un hub USB⁴, assurez-vous que ce hub USB est connecté à un port de votre ordinateur. Ensuite, connectez le scanner au hub USB.

Étape 2. Installer le Logiciel

1. Allumez le scanner à l'aide de l'interrupteur situé à l'arrière de scanner.
2. Si les composants USB de votre ordinateur fonctionnent correctement, ils déteceront automatiquement le scanner langant ainsi le « Assistant d'installation d'un pérophérique » ou le « Ajout de nouveau matériel »

Informations

Si vous ordinateur est eteint lorsque le scanner est connecté, le message « Assistant d'installation d'un périhérique » ne s'affichera pas jusqu'à ce que l'ordinateur soit en marche et que Windows démarre.

a. Cliquez sur Suivant lorsque la fenêtre « Assistant d'installation d'un périphérique » s'affiche.
b. Sélectionnez « Rechercher Le Pilote Le Mieux Adapté À Your Periphérique [Recommendé] » et cliquez sur Suviant.
c. La prochaine fenêtre vous demandera ou rechercher pour trouver le lecteur. Sélectionnez « Lecteur de CD-ROM», et désélectionnez « Lecteur de disquettes » si cela est coché.

d. Insérez le CD-ROM d'installation, inclus avec votre scanner, dans votre lecteur CD-ROM et ensuite cliquez sur Suivant.
e. Cliquez sur Suivant dans la fenetre qui apparait.
f. Pendant le processus d'installation, un message « Signature numérique requise » peut s'afficher. Veuillez l'ignorer, et cliquez sur Oui afin de continuer l'installation sans conséquence pour les fonctions de votre scanner. Ensuite, veuillez passer à l'Etape 6.

4. Pour Windows XP:

a. Insérez le CD-ROM d'installation, inclus avec votre scanner, dans votre lecteur CD-ROM
b. Sélectionnez « Installer Le Logiciel Automatiquement [Recommarde] » et cliquez sur le bouton Suivant
c. Cliquez sur le bouton Suivant lorsque la fenêtre apparait. Ensuite, veuillez passer à l'Etape 6.

5. Pour Windows Vista :

a. Sélectionnez l'option « Recherche et installez le pilote logiciel [Recommandé]» (Locate and install driver software) lorsque la boîte de dialogue « Nouveau matériel détecté » (Found New Hardware) apparait.
b. Cliquez sur le bouton [Continuer] quand la boite de dialogue «Compte utilisateur» (User Account Control) s'ouvre.
c. Insérez le CD d'installation dans votre lecteur de CD-ROM quand le système vous demande «Insérer le disque fournit avec votre scanner USB» (Insert the disc that came with your USB Scanner), et cliquez sur le bouton [Suvient].
d. Durant l'installation, il se peut que le message « Windows ne peut pas vérifier

l'éditeur du pilote de ce logiciel》 (Windows can't verify the publisher of this driver software) s'affiche. Ignorez ce message et continuez votre installation sans crainte : votre scanner fonctionnera normalement. .

1. Lorsque l'installation est terminée, cliquez sur le bouton Terminer pour fermer la boîte de dialogue de l'Assistant Ajout/Suppression de matériel.
2. Suivez les instructions qui apparaissent à l'écran pour installer tous les logiciels nécessaires à votre nouveau scanner USB.
3. Une fois les logiciels installés, fermez toutes les applications ouvertes, et cliquez sur le bouton Terminer pour relancer votre ordinateur.
4. Au redémarrage de l'ordinateur, vous serez invite à effectuer l'étabonnage du scanner.
5. Chargez la feuille d'étabonnage dans l'ADF, Les fleches vers les boutons du scanner.

1. Suivez les instructions qui s'affichent à l'écran pour terminer l'étalonnage. ÀpRES la calibration, cliquez sur OK et ensuite cliquez sur Annuler.

Si l'installation du scanner ne débute pas automatiquement, cliquez sur Demarrer, selectionnez Executer et tapez D:\Install (ou D: est la lecture du lecteur assigné au lecteur CD-ROM de votre ordinateur.)

Étape 3. Installation du Support papier avec glissières

1. Ouvrez le boitier de l'ADF en tirant sur le levier, et positionnez les glissières droites et.gauche correctement.
2. Insérez les deux picots de l'extension de glissière gauche dans les 2 trous de la glissière gauche. Procedez de même pour l'extension de glissière droite.

1. Fermez le boitier de l'ADF en le poussant vers le bas jusqu'à ce qu'il se clisse en place.

Étape 4. Installation du bac décaleur

1. Inserez les attaches du bac décaleur dans leurs supports sur le scanner.

Informations

l'installation de ce bac n'est pas nécessaire. Si vous avez un espace de bureau limite.

Étape 5. Tester le Scanner

Ce qui suit décrit comment vous pouvez vérifier si le scanner fonctionne correctement avec votre ordinateur et le calcul de numérisation en effectuant votre première numérisation avec notre programme d'édition d'images NewSoft Presto! ImageFolio. Avant de tester votre scanner, vérifier que toutes vos connexions sont sûres.

Pour tester le scan ADF:

1. Chargez un document, tête de page en premier, et face vers le bas dans l'ADF, avec le côté texte face au chargement papier. (Pour des instructions détaillées sur

le chargement de papier dans l'ADF, reportez-vous à la section « Placer les Documents » en page 17 de ce guide.)

1. Cliquez sur le bouton de Démarage de Windows pour lancer NewSoft Presto! ImageFolio.
2. (Si vous n'avez qu'un seul scanner connecté à votre ordinateur, veuillez passer à l'Etape 4.)
   Si vous avez plus d'un scanner ou autre apparéil d'imagerie installé sur votre ordinateur : Cliquez sur Sélectionner la source TWAIN depuis le menu Fichier de Presto! ImageFolio puis choisissez ce scanner comme source par défaut.
3. Dans Presto! ImageFolio, cliquez sur Fichier > Capturer > Capturer.
4. Sélectionnez ADF (Face avant) dans Type de numérisation dans la fenêtre TWAIN.
5. Cliquez sur le bouton Numériser.
6. Le document dans le bloc d'alimentation de l'ADF devrait etre maintainant chargé dans l'ADF et numériisé. Avres ce processus, vous devriez apercevoir l'image du document numérique sur votre écran.
7. Cliquez sur Quitter pour sortir de la fenetre TWAIN.

INSTALLER UN LOGICIEL ADDITIONNEL

Votre scanner accepte le TWAIN et fonctionne virtuellement avec tous les logiciels compatibles TWAIN. Si vous achetez un calculiel additionnel pour être utilisé avec votre scanner, veuillez vous assurer qu'il se conforme au standard TWAIN.

CHAPTER II. NUMERISER

Votre scanner doit être piloté par certains types de logiciels. Du fait que tous les documents et images qui sont acquis par le scanner sont traités comme des images, la plupart de vos tâches seront probablement réalisées à partir d'un logiciel d'édition d'images où vous pouvez dire, editor, saugevarder et transférer vos images numériées. Un logiciel d'édition d'images pour votre scanner a été inclus dans le CD-ROM d'installation. Cela vous permettra de modifier et corriger des images numériées en utilisant une variété de filtrres, d'outils et d'effets.

Et pourquoi pas numériser des documents texte et les éditer avec un logiciel de traitement de texte? Ceci est le role du logiciel Optical Character Recognition (OCR) (Reconnaissance Optique de Caractères). Le logiciel OCR converti les fichiers image qui sont créés à partir du scanner en fichiers/textes qui peuvent être lus, éditions et sauvégardés par des logiciels de traitement de texte. Un logiciel d'OCR a également été inclus dans le CD-ROM d'ss installation, et si vous souhaitez utiliser le scanner dans ce sens, vous devriez installer le logiciel qui est fourni.

DI Capture, comme son nom l'indique, est un programme spécialisé de capture d'image de documents qui vous permettra de numériser simplement vos documents papier et d'automatiquement les sauvégarder électroniquement dans le dossier désiré. Si vous n'étés pas familiarisé avec l'utilisation d'un scanner, pas de soucis: le « Assistant de Numérisation » vous guidera pour achever toutes les tâches de numérisation.

Le programme de DocAction, intégrant seamlessly le fonctionnement de votre scanner avec votre ordinateur et d'autres périphériques, fournir une manière rapide et commode d'exécuter de diverses fonctions de balayage. Avec DocAction, vous n'avez pas besoin d'ajuster des arrangements chaque fois que vous balayez; Appuyez sur simplement n'importe quel bouton sur le panneau du scanner ou cliquez sur n'importe qu'elle fonction de menu de balayage de DocAction sur l'écran. Le scanner démarre pour balayer vos documents de papier et pour les transférer à votre destination assignée. La destination peut être pour une impression; un programme de mail; un programme d'image-edition; des dossiers sur vos unités de disques, etc.

Veuillez vous reférer à l'aide en ligne de chaque programme pour vous guider à travers toutes les questions que vous pourriez vous poser pour le programme.

Ce chapitre décrit 3 étapes cruciales pour l'utilisation du scanner. Lisez-les attentivement et suivez les instructions pour vous assurer de sa bonne utilisation et de son bon fonctionnement.

Etape 1. Préparer Les Documents
Etape 2. Placer les Documents, Placer les cartes de visite, Positionner les cartes plastiques, Placer le document avec la Feuille de protection
Etape 3. Scanner des Documents

PREPARER LES DOCUMENTS

Une bonne préparation des documents avant de se servir du scanner peut vous éviter des bourrages et des dommages au scanner.

Vérifier les Propriétés du Document
Alimentation des Documents

Vérifier les Propriétés du Document

Assurez-vous que la dimension et le poids des documents sont acceptables par le scanner. Reportez-vous à l' « Appendice A: Spécifications » de ce guide pour plus d'informations.

Le fait de numériser des documents multiples à la suite depuis l'ADF peut accroître votre efficacité de travail et faciliter vos tâches de numérisations importantes. L'ADF de ce scanner accepte plusieurs types de papiers et de fonctions que vous pouvez utiliser dans votre vie quotidienne, tels que:

Papier normal dont la dimension et le poids sont conformes aux normes décrites en « Appendice A: Spécifications » de ce guide.
Papier perforé
Papier glacé (i.e., brochure)
Rétroprojecteur

Attention

Afin d'éviter les problèmes de chargement de papier et d'endommager l'ADF, suivez scrupuleusement les instructions suivantes:

• Retirez les petits objets, comme les trombones, agrafes, punaises et tout autre lien d'attache avant de placer le papier dans l'ADF.
  Assurez-vous que le papier est plat sans coins floissés ou pliers.
• Evitez de numériser des documents avec du crayon ou de l'encre de journal car cela peutnalir la vitre de l'ADF. Si vous avez de tels documents, nettoyez le scanner fréquemment (reportez-vous au « Chapitre III. Entretien et Maintenance » de ce guide pour plus d'informations).
• La même pile de papier numérique par l'ADF peut être de même poids ou non. Toutefois, assurez-vous que la longueur de chaque pile est la même.

Cependant, n'utilisez pas l'ADF pour scanner des documents satisfaisant aux conditions suivantes:

Papier plus léger que 50~g / m^2 (14 lb.) ou plus lourd que 105~g / m^2 (28 lb.)
Papier avec des trombones ou agrafes
Papier avec une épaisseur inégale, i.e., enveloppés
Papier avec des pris, déchirures ou cornés
Papier avec une forme inhabituelle (non rectangulaire)
Papier calque
Papier carbone, papier sensible à la pression, ou sans carbone
- Obj autre que papier, i.e., habits, feuille d'aluminium.

Attention

• NE PAS utiliser l'ADF pour numériser des papiers photographiques ou des documents originaux de valeur; des pris ou autres dommages peuvent survenir si un bourrage se produit.
• NE PAS charger un document avec de l'encre fraîche dans l'ADF. Attendez quelques minutes pour que cela s'est.

Alimentation des Documents

Avant d'insérer des documents dans l'ADF, alimenter comme suit:

1. Aérer les documents de façon à ce que les pages ne collent pas entre elles.
2. Maintenez les documents tete en bas avec vos deux mains, puis doucement les pousser sur une surface plane pour aligner les bords de tous les documents.

Ceci permettra aux documents d'être alimentés dans l'ADF un par un et prévenir les problèmes de bourrage.

PLACER LES DOCUMENTS

1. Placez les documents, tête de page en premier et face vers le bas, vers le centre du chargement papier de l'ADF faire glisser les documents jusqu'à ce qu'ils touchent le fond.

Pour une simple numérisation, chargez les documents face vers le bas de façon à ce que la face à scanner soit vers le chargement papier.

Pour une numérisation recto verso, chargez l'ordre souhaité des documents face vers le bas de façon à ce que la face à scanner soit vers le chargement papier.

1. Si vous scannez des documents plus long, déployez l'extension du chargement papier et faites glissez les guides afin d'avoir plus de support pour le document.

1. Ajustez la glissière de largeur du papier en fonction de celui que vous utilisez. La glissiere doit légèrement toucher les deux bords des documents.

Attention

NE PAS charger plus de 50 feuilles de papier (70 g/m², 18 lb.) dans l'ADF.
Le papier numérique à partir de l'ADF doit être au minimum de 5,08 x 5,08 cm (2" x 2", LxL).
Assurez-vous qu'il n'y a pas d'espace entre les paquets de documents et la glissière ; autrement les images numériées pourrait être tronquées.
- Bien que les documents doivent être charges fermement en place pour assurer une précision optimale, ils ne devraient jamais été introduits trop fermement au point de restreindre le processus d'alimentation du scanner.
- Ne chargez pas de papier additionnel dans l'ADF lorsqu'il est en cours de chargement et de numérisation.

1. Chargez la carte de visite, tête en premier et face vers le bas, au centre du chargeur, jusqu'en butée.

Pour des numérisations simple face, charger les cartes de visite face vers le bas.

Pour des numérisations recto/verso, charger les cartes de visite dans l'ordre désiré.

1. Ajuster les guides à la taille des cartes de visite. Les guides doivent effleurer les cartes.

Attention

• Ne pas charger plus de 20 cartes de visites.

POSITIONNER LES CARTES PLASTIQUES

Les cartes plastiques peuvent être en relief (cartes de crédit, cartes vitales, ou cartes de membres quelconques). Assurez-vous de mettre la face en relief face vers le bas dans le scanner.

1. Chargez la carte plastique horizontally, tête en premier et face vers le bas, au centre du chargeur.

Pour des numérisations simple face, chargez la carte face vers le bas.

Pour des numérisations recto/verso, chargez la carte dans l'ordre désiré.

1. Ajustez les GLISSIERES à la taille de la carte. Les GLISSIERES doivent effleurer chaque côté de la carte.

Attention

Attention

Assurez-vous que les cartes plastiques que vous poulez numériser sont positionnées horizontally dans le chargeur ADF.
L'épaissur maximum de chaque carte plastique ne peut exéder 1,2 mm.

PLACER LE DOCUMENT AVEC LA FEUILLE DE PROTECTION

Pour prévenir les bourrages papiers et la destruction de documents, la feuille de protection est destinée à charger et protégger les documents sensibles. Elle permet de numérique des documents qui ne sont pas facilement introductions dans le scanner. par exemple, une forme non-rectangulaire, froissée, piée, mais aussi des timbres et des coupures de journaux. Vous pouvez aussi utiliser la feuille de protection lors de numérisations de photos ou de documents importants.

1. Ouvrir le boitier de l'ADFen tirant le levier d'ouverture.

1. Enlever le module d'extension en pintant les deux cotés du module et en le tirant.

1. Fermez le boitier de l'ADF en le poussant vers le bas jusqu'à ce qu'il se clisse en place
2. Pour numériser des documents de grande largeur, pliez la feuille en deux.

1. Ouvrez la feuille de protection et placez les documents à l'intérieur, tête en premier et face vers le bas, au centre de la feuille et en butée vers le bas de la feuille. Aligner le haut du document du coté de la feuille de protection avec la ligne noire, et la partie piée vers le bon coté de la feuille.

1. Chargez la feuille de protection dans le scanner et alignez la feuille de protection avec la ligne noire vers le centre du chargeur.

1. Pour des numérisations simple face, chargezla feuille de protection face vers le bas.

Pour des numérisations recto/verso, chargez la feuille de protection dans l'ordre désiré.

1. Ajustez les GLISSIERES à la largeur de la feuille de protection. Les GLISSIERES doivent effleurer chaque coté de la feuille.

attention.

Attention

• Lorsque vous utilisez la feuille de protection pour numériser alors insérez les feuilles une par une.

SCANNER DES DOCUMENTS

Il y a quatre manières différentes d'actionner le scanner :

1. En faisant l'acquisition d/images depuis le scanner via notre interface TWAIN avec n'importe quel programme compatible TWAIN.
2. En numérisant des images via notre logiciel DI Capture.
3. En utilisant les boutons situés sur le scanner.
4. Via le menu Executer de DocAction sur l'écran.

L'interface TWAIN, le logiciel DocAction et le logiciel DI Capture sont automatiquement installés sur votre système en même temps que le pilote du scanner.

tention

Attention

Avant de commencer à numériser, vérifiez les points suivants:

-党的建设 - Notre ordinateur ainsi que votre scanner sont éteind.

apparait dans la barre des tâches

• Le papier est correctement placé sur chargé dans l'ADF.

Scanner via une Interface TWAIN

Le programme TWAIN est une part très importante du logiciel qui est fourni avec votre scanner. Ce programme agit comme une interface entre le scanner et le logiciel d'edition d'image que vous utilisez pour visionner et editor les images. Le programme TWAIN vous permet d'ajuster bon nombre de paramètres pour définir la qualité de l'image numérique.

Ce qui suit décrit la façon d'utiliser notre logiciel d'edition d'image (NewSoft Presto! ImageFolio), le logiciel OCR (ABBYY FineReader 6.0 Sprint Plus) et logiciel de gestion de carte de visite (HotCard BizCard Finder) pour numériser via une interface TWAIN. Lorsque vous vous serez familiarisé avec le scanner, vous pourrez alternatively utiliser un programme de numérisation compatible TWAIN ou un logiciel d'edition d'image pour effectuer vos travaux de numérisation.

Sélectionner la source de balayage:

Si vous possédez plus d'un scanner ou autre apparéil d'imagerie installé sur votre ordinateur, vous doivent définir ce scanner par défaut avant d'acquérir un programme TWAIN.

1. Pour NewSoft Presto! ImageFolio: A partir du menu Fichier, cliquez sur Sélectionner une source....

Pour ABBYY FineReader 6.0 Sprint Plus: A partir du menu Fichier, cliquez sur Sélectionner le scanner....

Pour HotCard BizCard Finder: A partir du menu Fichier, cliquez sur Paramètres > Acquire Options > Flatbed/TWAIN Scan et puis cliquez Paramètres > Acquire Options > Select Flatbed/TWAIN Scanner.

1. Dans la fenêtre qui s'ouvre, désisissez ce scanner et cliquez sur OK pour étabir ce scanner comme source par défaut.

Scanner avec NewSoft Presto! ImageFolio:

1. Cliquez sur le bouton Démarrer de Windows pour lancer Presto! ImageFolio.

2. Dans Presto! ImageFolio, cliquez sur Fichier > Scanner > Scanner....

3. Dans la fenêtre TWAIN qui s'ouvre, Sélectionnez ADF (Face avant) ou ADF (Deux faces) dans Type de numérisation.

1. Ajustez les paramètres de numérisation. Pour le type de numérisation ADF (Deux faces). Vous pouvez configurer séparement la numérisation du document recto et verso. Cliquez sur Face avant pour configurer les paramètres du document coté recto ensuite cliquez sur Face arrêté pour configurer les paramètres du document coté verso.

Vous pouvez activer la fonction d'Assemblage de pages uniquement si vous avez selectionné le chargeur (recto/verso) comme type de numérisation et taille automatique pour la Dimension de la page pour sorting les images numériées recto et verso en une unique image. Une fois la fonction d'Assemblage de pages activée, vous pouvez selectionner la selection Horizontale pour générer chaque face jointe horizontally en une unique image (l'image arrêtere sera placée à la droite de l'image de face), ou faire la selection Verticale pour générer chaque face jointe verticalement en une unique image (l'image arrêtere sera placée après l'image de face).

1. Chargez une page dans l'ADF et cliquez sur le bouton Aperçu. L'imag numérisée devrait apparaittre dans la fenêtre de prévisualisation. Pour définir les marges et rogner les parties de l'imag que vous ne souhaitez pas numériser, utilisez la souris pour cliquer et tirer les coins ou cordures de la zone de numérisation. Ajustez les paramètres de numérisation de nouveau si l'imag pré-visualisé ne vous convient pas.

2. Chargez toutes les pages à scanner dans l'ADF et cliquez sur Numériser.

3. Lorsque la numérisation se termine, cliquez sur Quitter pour fermer la fenêtre TWAIN. Les images numériées sont affichées dans Presto! ImageFolio, et vous pouvez réaliser les travaux d'édition d'images.

Scanner avec ABBYY FineReader 6.0 Sprint Plus:

1. Cliquer sur Windows démarrer, pointer sur tous les programmes > ABBYY FineReader 6.0 Sprint Plus et puis, cliquer sur ABBYY FineReader 6.0 Sprint Plus pour lancer le programme de FineReader.
2. Pour numériser un document a partir de l'ADF, cliquer sur Numériser et puis cliquer sur « Numériser une image » de son menu drop-down. Pour balayer les pages multiples via le chargeur automatique (ADF), cliquer sur Numériser et puis cliquer sur Numériser des images multiples de son menu drop-down.
3. Dans la fenêtre TWAIN qui s'ouvre, Sélectionnez ADF (Face avant) ou ADF (Deux faces) dans Type de numérisation.
4. Ajustez les paramètres de numérisation. Pour le type de numérisation ADF (Deux faces), Vous pouvez configurer séparement la numérisation du document recto et verso. Cliquez sur Face avant pour configurer les paramètres du document coté recto ensuite cliquez sur Face arrêté pour configurer les paramètres du document coté verso.

Vous pouvez activer la fonction d'Assemblage de pages uniquement si vous avez selectionné le chargeur (recto/verso) comme type de numérisation et taille automatique pour la Dimension de la page pour sorting les images numériées recto et verso en une unique image. Une fois la fonction d'Assemblage de pages activée, vous pouvez selectionner la selection Horizontale pour générer chaque face jointe horizontally en une unique image (l'image arrêtere sera placée à la droite de l'image de face), ou faire la selection Verticale pour générer chaque face jointe verticalement en une unique image (l'image arrêtere sera placée après l'image de face).

1. Chargez une page d'un document dans l'ADF et cliquez sur Aperçu. L'image numérique devrait apparaître dans la Preview Window. Pour définir les marges et Rogner les parties de l'image que vous ne souhaitez pas numérique, utilisez la souris pour cliquer et faire glisser les coins ou les côts des cordures de l'espace numérique. Ajustez les paramètres de nouveau si le résultat ne vous convient pas.
2. Chargez toutes les pages d'un document dans l'ADF et cliquez sur Numériser.
3. Les images numériées sont affichées dans la fenêtre principale de FineReader, et vous pouvez lancer l'OCR pour convertir les images en PDF ou en format texte editable.

Informations

Il est possible de définir un profil de numérisation pour sauvegarder les paramètres que vous avez configurés, en entrant un nom ou une description du nouveau profile dans l'espace se situant à coté du mot Profil cliquez ensuite sur Enregistrer.

La prochaine fois que vous aurez a scanner des documents similaires et ayant les même paramétres de numérisation, vous aurez juste a selectionner le profile dans la liste et cliquer sur Numériser.

Scanner avec HotCard BizCard Finder:

1. Cliquer sur Windows démarrer, pointer sur tous les programmes > Business card Recognition Software et puis, cliquer sur Business card Recognition Software pour lancer le programme de BizCard Finder.

de son menu de fichier.
2. Dans BizCard Finder, cliquez sur de son menu de fichier.
3. Dans la fenêtre TWAIN qui s'ouvre, Sélectionnez ADF (Face avant) ou ADF (Deux faces) dans Type de numérisation.
4. Ajustez les paramètres de numérisation (Format de page : Format automatique, Résolution : 300). Pour le type de numérisation ADF (Deux faces), Vous pouvez configurer séparement la numérisation du carte de visite/document recto et verso. Cliquez sur Face avant pour configurer les paramètres du document coté recto ensuite cliquez sur Face arrêté pour configurer les paramètres du carte de visite/document coté verso.

Vous pouvez activer la fonction d'Assemblage de pages uniquement si vous avez selectionné le chargeur (recto/verso) comme type de numérisation et taille automatique pour la Dimension de la page pour sorting les images numériées recto et verso en une unique image. Une fois la fonction d'Assemblage de pages activée, vous pouvez selectionner la selection Horizontale pour générer chaque face jointe horizontally en une unique image (l'image arrêtere sera placée à la droite de l'image de face), ou faire la selection Verticale pour générer chaque face jointe verticalement en une unique image (l'image arrêtere sera placée après l'image de face).

1. Chargez une page d'un document dans l'ADF et cliquez sur Aperçu. L'imag numérisée devrait apparaitre dans la Preview Window.
2. Chargez toutes les pages d'un document dans l'ADF et cliquez sur Numériser.
3. Les images numériées sont affichées dans la fenêtre principale de BizCard Finder, et vous pouvez lancer l'OCR pour convertir les images en format texte étabitable.

Scanner depuis le Programme de Capture Plustek DI

1. Cliquez sur le bouton de démarriage de Windows pour lancer DI Capture.

Fenêtre de Paramètres de Numérisation

1. Dans DI Capture, Sélectionnez ce scanner dans le menu déroulant de

Scanner Model Name

1. Sélectionnez un document dans Fenêtre de dossiers pour stocker les images numériées.

(Pour creer un nouveau dossier et/ou un nouveau document, cliquez sur Nouveau Dossier et/ou Nouveau Document dans la barre de tâches.)

1. Sélectionnez un profil de numérisation approprié. (Vous pouvez cliquer sur l'onglet Fenêtre de Paramètres de Numérisation pour vérifier si les paramètres actuels du profil vous conviennent. Si ce n'est pas le cas, vous pouze cliquer sur Créer ou Gérer à côté de Scan Profil pour créé un nouveau profil ou modifier un profil existant.)
2. Cliquez sur Numérisation - Ajouter dans la barre de tâches.
3. Lorsque la numérisation se termine, toutes les images numériées sont affichées dans Fenêtre Navigator. La première image numérique apparait dans Fenêtre Visualiser.

Alternatively you could use the Assistant de Numérisation dans la barre de tâches pour laisser le Assistant de Numérisation. You can guide à travers le processus de numérisation.

YououpouvezaussipersonnaliservoretireinterfaceutilisateurdeDICapturetelque lesboutonsdelesbarredouts,FenetreVisualiseur,FenetreNavigateur,etc.

Référez-vous à l'aide en ligne de DI Capture pour en découvert plus à propos de DI Capture!

Balayer via le boutons sur le front du panneau de scanner

Afin d'acheverVote numérisation l'utilisation des boutons du scanner est très simple et commode. Le nombre de la tache de numérisation affichée sur l'écran de contrôle du scanner est configuré par DocAction. DocAction vous offre l'accès rapide aux fonctions de balayage liéuent-utilisées. Elles sont particulièrement utiles quand vous doivent balayer à plusieurs reprises avec les mêmes arrangements et envoyer des images à la même destination. Avant d'exécuter votre premier balayage par l'intérimédiaire des boutons du scanner, vous étés recommendé d'abord à configurer les arrangements de bouton aux vos besoin et aux vos préférences.

Attention

Lorsque vous lancez la numérisation par le bouton "OCR"du logiciel DocAction, vous ne pouvez numériser au maximum que 50 documents recto ou 25 documents recto/verso à la fois. Ceci est due à la limitation du logiciel ABBYY FineReader 6.0 Sprint Plus.

Numérisation à partir des boutons du Scanner

1. Placez le document ou les images sur le scanner. (Mettez correctement le papier dans le chargeur automatique. Pour plus d'information, reférez-vous à « Chapitre II. Numériser».)
2. Vérifiez les paramètres des boutons grâce à l'aide mémoire fournis ou grâce à la fenêtre de « Configuration des boutons ». Vous pouze si nécessaire modifier les paramètres pour satisfairés vos besoin. (Réferez vous aux sections « Paramètres des boutons de visualisation » et « Configuration des boutons » pour plus d'information.)
3. Pressez les boutons HAUT ou BAS pour selectionner la tâche désirée.
4. Pressez sur le bouton Scan, pour lancer la numérisation.

Le scanner démarre pour balayer immédiatement et pour effectuer l'action correspondante selon des arrangements que vous avez installés dans la fenêtre de « Configuration des boutons ».

Attention

Placez seulement les documents des textes pour l'OCR. Ne balayez pas une photo à l'aide du bouton d'OCR.

Configuration des boutons

Dans la fenêtre de « Configuration des boutons », vous pouzePTRVER une rangée des icones fonctionnant par le cote gauche de la fenêtre. Chaque icone representation a

une tache de numérisation, et le numéro correspond au numéro de la fonction affché sur l'écran de contrôle du scanner. Neuf taches de numérisation les plus frequently utilisées sont préconfigurées afin que vous puissiez rapidement commencer à scanner. Vous pouvez, cependant, personnelisé les paramètres de chacun de ces neuf tâches pour satisfaire au besoin vos besoin et vos préférences. Suivez les étapes décrites ci-dessous :

1. Ouvrez la fenêtre de « Configuration des boutons »:

Double-clic l'icone dans le plateau de système de Windows.
- Right-click l'icone dans le plateau de système de Windows, et puis désissez de « Configuration des Boutons » dans le menu instantané qui s'ouvre.

1. Sélectionner le numéro de tâche en cliquant sur l'icône.
2. Sélectionnez la fonction souhaïée dans la liste drop-down de Modèle de Bouton et ajustez les paramétres des boutons.

Cliquez sur le bouton d'Aide dans la fenêtre de « Configuration des boutons » pour plus d'informations sur les arrangements.

Paramètres des boutons de visualisation

Il a trois possibilités pour visualiser les paramètres des boutons.

Double-clic l'icone dans le plateau de système de Windows.
- Right-click l'icone dans le plateau de système de Windows, et puis désissez de « Configuration des Boutons » dans le menu instantané qui s'ouvre.
- Regardez votre mémo si vous avez noté le numéro des paramètres des boutons personalisés sur l'aide mémoire.

Balayer via le menu Executer de DocAction sur l'écran

Yououpouvz égalementutiliserle menu Exécuter de DocAction sur l'écran pour effectuer le même balayage.Le programme DocAction fournis une rapide et commode maniere d'exécuter diverse fonction de numérisation.Suivez les étapes décrites CIDessous:

1. Placez le document ou les images sur le scanner.

2. Vérifiez les paramètres de l'actuel bouton en regardant l'aide mémoire ou la "Fenêtre de configuration des boutons". Vous pouze aussi modifier, si nécessaire, les paramètres pour satisfaire vos besoins.

3. Right-click l'icone dans le plateau de système de Windows, et puis désisissez « Exécuter » dans le menu instantané qui s'ouvre.
4. Définissez la fonction de bouton en cliquant dans le menu instantané.

Le scanner démarre pour balayer immédiatement et pour effectuer l'action correspondante selon des arrangements que vous avez installés dans la fenêtre de « Configuration des boutons ».

Attention

Lorsque vous lancez la numérisation par le bouton "OCR"du logiciel DocAction, vous ne pouvez numériser au maximum que 50 documents recto ou 25 documents recto/verso à la fois. Ceci est due à la limitation du logiciel ABBYY FineReader 6.0 Sprint Plus.

CHAPITRE III. ENTRETIEN ET MAINTENANCE

Votre scanner est étudié pour ne nécessiter aucune maintenance. Toutefois, un entretien constant et une bonne surveillance peuvent garder votre scanner en bon état de fonctionnement.

NETTOVER LE SCANNER

La poudre de papier, poussières, encre et toner de papiers numérisés peuvent salir l'intérieur de l'ADF, ce qui provoque un affaibissement de la qualité d'image ou des problèmes de bourrage. La fréquence de nettoyage de votre scanner dépend du type de papier utilisé et du nombre de pages numérisées.

Utiliser la procEDURE suivante pour nettoyer la surface du scanner, la vitre et le bloc ADF. Nettoyer delicatement les zones décrites. Ne pas frottier trop fort.

Matériel de Nettoyage

Ayez le matériel suivant prêt pour nettoyer le scanner:

Linge doux, sec, non effiloché (ou du coton)
Nettoyant non-abrasif—Alcool d'Isopropyl (95%). NE PAS utiliser d'eau.

Attention

Alternatively you could use a nettoyant pour vitre ou un détergeant neutre pour vitres afin de nettoyer la vitre du scanner.

Toutefois, NE PAS utiliser ces produits pour nettoyer le rouleau de l'ADF.

L'utilisation d'autres produits pourrait endommager votre scanner.

Nettoyer I'ADF

1. Ouvrez le boitier de l'ADF en tirant sur le levier.

1. Essuyer délicatement les endroits suivants avec un linge humidifié avec du nettoyant. Veillez à ne PAS rayer leur surface.

Nettoyer le Rouleau d'Alimentation:

Essuyez le Rouleau d'Alimentation d'un côté à l'autre puis faites-le tourner. Répétez jusqu'à atteindre la propriété de la surface.

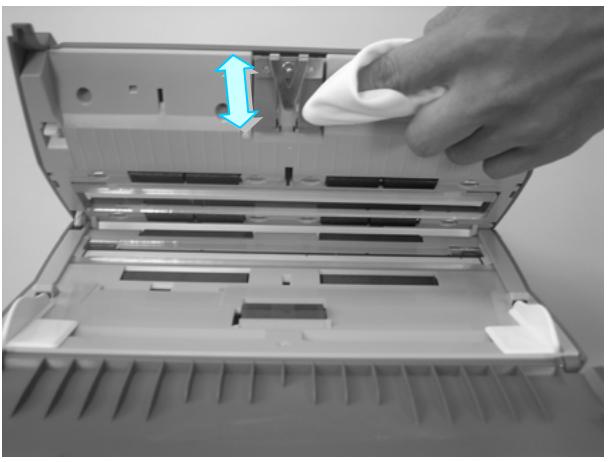

Nettoyer le Tapis:

Essuyez le Tapis du haut vers le bas (dans la direction des flèches sur la photo ci-dessous). Faites attention de ne pas endommager le ressort du tapis.

Nettoyer la vitre de l'ADF

Attention

Attention

Ne pas pulveriser du nettoyant directement sur la vitre. Un excédant de liquide pourrait embuer ou endommager le scanner.

1. Attendez que les endroits nettoyés aient totalement séché.
2. Fermez le boitier de l'ADF en le repoussant vers le bas jusqu'à ce qu'il se remette en place.

REplacement DES CONSOMMABLES

Comme directive, il est recommandé de replacer le module d'extension toutes les 100 000 pages de numérisation. Il est aussi recommandé d'acheter une nouvelle feuille de protection si elle est trop abimée.

Remplacer le module d'extension

1. Ouvrir le boîtier de l'ADFen tirant le levier d'ouverture.

Levier d'ouverture du couvercle

Couvercle de l'ADF

1. Enlever le module d'extension en pintant les deux cotés du module et en le tirant.

1. Installez le nouveau module d'extension en enclenchant les pions du module dans leurs suports sur le scanner.

1. Fermez le boitier de l'ADF en le poussant vers le bas jusqu'à ce qu'il se clisse en place.

L'ETALONNAGE DU SCANNER

Attention

Veuillez désinstaller le support papier à glissières avant de démarrer la calibration.

Attention

Étalonnez le scanner si des couleurs apparaissent là où du blanc devrait être visible ou si les couleurs varient considérablement entre l'image de prévisualisation et l'original. Vous pouvez ainsi régler et compenser les variations qui peuvent affecter le composant optique avec le temps.

Voutrouverez ci-après les consignes à suivre pour étalonner le scanner :

1. La feuille de calibration identifiée par une flèche sur un bord de chaque face est spécifique pour la calibration avec le chargeur ADF.
2. Insérez la feuille de calibration spéciale dans le chargeur, une flèche orientée vers le panneau de boutons.

tention

Attention

Veuillez insérer la feuille d'étalonnage spéciale fournie avec le scanner pour lancer l'étalonnage. Vous pouvez également insérer une feuille blanche de format A4 (210 X 297 mm) mais l'effet sera mon bon qu'avac une feuille d'étalonnage spéciale.

1. Dans le menu DEMARRER dans Windows, aller sur Programmes > Nom du Model de Your Scanner, puis cliquez sur Assistant d'etalonnage.
2. Cliquez sur Suivant à partir de « Assistant d'etalonnage » Un pop up s'affichera cliquez alors sur Étalonner maintainant....
3. Cliquez sur Demarrer pour lancer le processus de calibration.
4. Le scanner fait glisser la feuille d'étalonnage dans l'appareil qui effectue l'étalonnage. ÀpRES la calibration, cliquez sur OK et ensuite cliquez sur Annuler.

CHAPITRE IV. RESOLUTION DES PROBLEMES

Si vous rencontres des problèmes avec votre scanner, veuillez revoir les instructions sur l'installation et l'utilisation indiquées dans ce guide.

Avant de demander auprès du service client ou du centre de réparation, veillez vous référer aux informations dans ce chapitre et consulter les Questions-réponses dans lesquilles vous pouvez trouver des aides à la résolution de problèmes par vous-même. Dans le menu DEMARRER dans Windows, aller sur Programmes > Nom du Model de Notre Scanner, puis cliquez sur Questions-réponses.

CONNEXION DU SCANNER

La première étape lorsque vous VOULEZ résoudre des problèmes de connexion avec votre scanner est de vérifier les connections physiques. L'icone, située dans la barre de tâche Windows indique si le logiciel du scanner est correctement lancé et si le scanner et l'ordinateur communiquent entre eux.

Apparance	Statut
	Le programme a été lancé avec succès et le scanner est connecté avec l'ordinateur, prét à numériser.
	Le scanner n'est pas connecté avec l'ordinateur. Ou, le scanner n'est pas en position de marche.
Aucun Affichage	Voues avez choisi de terminer ce programme, que le scanner soit connecté ou déconnecté de l'ordinateur.

DEGAGER UN BOURRAGE

Si un bourrage survient dans l'ADF, suivez les étapes suivantes:

1. Enlever tous les documents non coincés de l'ADF.
2. Ouvrir le boîtier de l'ADFen tirant le levier d'ouverture.
3. Décicatement mais fermement, tirez les documents bourrés hors de l'ADF. Essayez d'éviter de froisser ou de déchirer les documents.

tTention

Attention

N'essayez pas de tirez hors de l'ADF les documents à moins numériés sans avoir au préalable ouvert le boîtier de l'ADF. Cela pourrait entraîner des dommages permanents à l'ADF.

1. Fermez le boîtier de l'ADF en le poussant vers le bas jusqu'à ce qu'il se clisse en place.

APPENDICE A: SPECIFICATIONS

	Plustek SmartOffice PS Sériés
Résolution Optique	600 ppp
Résolution Matérielle max.	600 x 600 ppp
Modes de numérisation	Couleur: Entrée 48 bit; Sortie 24 bit Echelle de gris: Entrée 16 bit; Sortie 8 bit Noir & Blanc: 1 bit
Technologie	Color Contact Image Sensor (CIS)
Capacité ADF	1. 50 feuilles (A4/Lettre, 70 g/m² ou 18 lb.), épaissieur maximum inférieur à 5mm (or 0,2"). 2. 20 feuilles (carte de visite professionnelle) 3. Cartes plastiques: épaissieur maximum: 1,2 mm
Vitesse de Scan ADF	25 ppm (200 ppm, mode N&B, A4 Portrait) 25 ipm (200 ppm, mode N&B, A4 Portrait) Note: Les résultats peuvent varier en fonction de votre programme de numérisation, du processeur de l'ordinateur et la quantité de mémoire système.
Surface de numérisation (L x L)	Maximum 216 x 356 mm (ou 8,5" x 14") Minimum 13,2 x 13,2 mm (ou 0,52" x 0,52")
Tailles de Papier Acceptable (L x L)	Maximum 220 x 356 mm (ou 8,66" x 14") Minimum 50,8 x 50,8 mm (ou 2" x 2")
Poids de Papier Acceptable pour l'ADF	50 à 105 g/m² (ou 14 à 28 lb.)
Alimentation	Adaptateur externe régiable Tension d'entrée/frquence: 100Vac - 240Vac (-10 % à +10 %) 47 à 63 Hz Tension de sortie/puissance: 24Vdc, 0,75 A
Consommation Electrique	Utilisation: < 18 W Veille: 7,2 watts
Interface	USB 2.0 Haute vitesse
Température de Fonctionnement	5°C à 35°C (41°F à 95°F)
Humidité Relative	20% à 80% (non-condensée)
Dimensions Physiques (LxPxH)	Sans bac décaleur: 263 x 127,5 x 148 mm (10,36” x 5,02” x 5,83”)
Poids	Sans bac décaleur: 1,66 Kgs (3,66 Lbs) Avec bac décaleur: 1,8 Kgs (3,96 Lbs)
Protocoles	TWAIN Compatible
EMI	FCC Class B, CE

APPENDICE B:

SERVICE CLIENT ET GARANTIE

Pour plus d'assistance, visitez notre site web ou appelez notre service client au numéro figurant sur la dernière page de ce guide. Un de nos représentants sera heures de vous assister du lundi au vendredi durant les heures de travail.

Pour éviter un début, veuillez vous munir des informations ci après avant d'appeler:

■ Nom et numéro de modulo du scanner
Numéro de série du scanner (Situé au bas du scanner)
Version du CD et numéro de piece du scanner
Une description détaillée du problème
Le fabricant de votre ordinateur et le numéro de modèle
La vitesse de votre processeur
Votre système d'exploitation et BIOS (optionnel)
■ Nom des logiciels, versions ou numéro de commercialisation et fabricant du calcul.
Autres apparéils USB installés

DECLARATION DE GARANTIE LIMITEE

Cette Déclaration de Garantie Limitée s'applique seulement aux options d'origine achétées pour vous-même, et non pour une revente, à un revendeur autorisé.

La garantie du fabricant inclue pieces et main d'oeuvre, et n'est pas valide sans la preuve originale d'achat. Pour le service de garantie, vous pouvez contacter votre revendeur, votre distributeur, visiter notre site web pour vérifier les services d'information disponibles ou envoyez une demande via E-mail pour plus d'assistance.

Si vous transmettez ce produit à un autre utilisateur, le service de garantie est disponible pour cet utilisateur pour le temps de garantie restant à courir. Vous doivent leur prélever d'achat et cette déclaration à cet utilisateur.

Nous garantissons que cette machine sera en bon état de fonctionnement et conforme à ses descriptions fonctionnelles dans le manuel fourni. Sur simple presentation de la preuve d'achat, les pieces de remplacement utilisent le restant du temps de garantie pour la piece qu'elle remplace.

Avant deprésenter ce produit au service de garantie, vousdez en enlever tous les programmes,données et media de stockage amovible. Les produits returnés sans notice et logiciel seront remplacés sans notice et logiciel.

Ce service de Garantie Limitée ne fourni pas d'échange lorsque le problème résultat d'un accident, désastre, vandalisme, mauvaise utilisation, abus, environnement

inadapté, modification de programme, un autre apparéil ou une modification non autorisée pour ce produit.

Si ce produit est une fonction optionnelle, cette Garantie Limitée ne s'applique que lorsque la fonction est utilisé dans un apparil prévu à cet effet.

Si vous avez des questions à propos de la Garantie Limitée, contactez le fabricant ou votre revendeur/agree où vous avez acheté votre produit.

CETTE GARANTIE LIMITEE REMPLACE TOUTES LES AUTRES GARANTIES, EXPLICITES OU IMPLICITES, INCLUANT, MAIS NON-LIMITEE A, LES GARANTIES IMPLICITES DE COMMERCIALISATION ET DE FORME POUR UN BUT PARTICULIER. TOUTEFOIS, CERTAINES LOIS N'ACCEPTENT PAS L'EXCLUSION DE GARANTIE IMPLICITE. SI CES LOIS VOUS SONT APPLICABLES, ALORS TOUTES LES GARANTIES EXPLICITES OU IMPLICITES SONT LIMITEE EN DUREE A LA PERIODE DE GARANTIE. AUNCUNE AUTRE GARANTIE NE S'APPLIQUE AU DELA DE CETTE PERIODE.

Certaines juridictions n'autorisent pas la limitation de durée d'une garantie implicite, donc la limitation ci dessus peut ne pas s'appliquer.

En aucune circstance nous ne sommes responsables de ce qui suit:

1. Réclamation d'un tiers contre vous pour des pertes ou dommages.
2. Perte de, ou dommage à vos données ou vos enregistements; ou
3. Dommage économique conséquent (incluant la perte de bénéfice ou d'épargne) ou dommage accidentel, même si nous sommes informés de cette évientalité.

Certaines juridictions n'autorisent pas la limitation ou l'exclusion de dommages conséquents ou accidentels, dans ce cas la limitation ou exclusion ci dessus peut ne pas s'appliquer à vous.

Cette Garantie Limitée vous donne des droits spécifiques, et vous pouvez aussi avoir d'autres droits qui varient d'une juridiction à une autre.

Cet équipement a eté examé et avéré pour être conforme aux limites pour un dispositif numérique de la classe B, conformément à la partie 15 des règes de FCC. Ces limites sont conçues pour assurer la protection raisonnable contre l'interférence nocive dans une installation résidentielle.

Cet équipement génére, utilise et peut émettre des énergies à fréquences radio et, si installé incorrectement, peut cause des interférences nocives aux communications radio. Toutefois, il n'y a aucune garantie qu'une interférence n'intervendra pas dans une réception télévisée particulière (qui peut être déterminée en mettant l'appareil hors

et sous tension), l'utilisateur est encouraged à essayer de corriger l'interfERENCE ennant une ou plusieurs des mesures suivantes:

Réorientez ou replacez l'antenne de réception.
Augmentez la séparation entre l'équipement et le récepteur.
- Connectez l'équipment sur un circuit différent de celui sur lequel est connecté le récepteur.
- Les câbles d'interconnexion gainés et le cordon d'alimentation gainé fournit avec cet équipement doivent être utilisé avec cet équipement pour assurer la conformité avec la limite de transmission RF régulant cet apparéil.
■ Consultez un revendeur ou un technician radio/TV pour plus d'aide si la situation reste inchangée.
Des changements ou modifications non expressement approuvées par le fabricant ou un centre de service autorisé pourrait annuler l'autorisation de l'utilisateur à se servir de l'équipement.

CONTACTER PLUSTEK

Europe:

Europe & Amérique du Nord:

Plustek Inc.

Visitez notre site web

http://www.plustek.com/support/support.htm

pour plus d'informations sur le service client.
