Type de produit	Enceinte acoustique
Caractéristiques techniques principales	2 voies, haut-parleur de grave de 25 cm, haut-parleur d'aigu de 2,5 cm
Alimentation électrique	Non applicable (enceinte passive)
Dimensions approximatives	Hauteur : 90 cm, Largeur : 30 cm, Profondeur : 30 cm
Poids	Environ 15 kg
Compatibilités	Amplificateurs compatibles avec enceintes passives
Type de batterie	Non applicable
Tension	Non applicable (enceinte passive)
Puissance	Puissance nominale : 150 W, Puissance maximale : 300 W
Fonctions principales	Restitution sonore de haute qualité, utilisation pour home cinéma et musique
Entretien et nettoyage	Essuyer avec un chiffon doux, éviter les produits chimiques agressifs
Pièces détachées et réparabilité	Disponibilité de pièces de rechange auprès du fabricant
Informations générales utiles	Conception élégante, idéale pour les audiophiles, garantie constructeur

FOIRE AUX QUESTIONS - SANTORIN 25 CABASSE

Comment connecter le CABASSE SANTORIN 25 à mon système audio ?

Pour connecter le CABASSE SANTORIN 25, utilisez des câbles audio de qualité pour relier les bornes de l'enceinte à votre amplificateur ou récepteur. Assurez-vous de respecter la polarité des connexions.

Quelles sont les spécifications techniques du CABASSE SANTORIN 25 ?

Le CABASSE SANTORIN 25 dispose d'une puissance nominale de 120 W et d'une impédance de 8 ohms. Sa réponse en fréquence est comprise entre 50 Hz et 20 kHz.

Comment positionner correctement mes enceintes CABASSE SANTORIN 25 ?

Pour un son optimal, placez les enceintes à environ 30 cm des murs et à une distance de 2 à 3 mètres l'une de l'autre. L'axe des enceintes doit être orienté vers la zone d'écoute.

Pourquoi mon CABASSE SANTORIN 25 ne produit-il pas de son ?

Vérifiez que l'enceinte est correctement connectée à l'amplificateur et que l'amplificateur est allumé. Assurez-vous également que le volume est réglé et qu'aucune source audio n'est en panne.

Quels types de câbles dois-je utiliser avec le CABASSE SANTORIN 25 ?

Utilisez des câbles de haut-parleur de qualité avec un diamètre de 1,5 mm² à 2,5 mm² pour garantir une bonne transmission du son.

Puis-je utiliser le CABASSE SANTORIN 25 en extérieur ?

Le CABASSE SANTORIN 25 est conçu pour une utilisation en intérieur. Évitez de l'exposer à l'humidité ou aux intempéries pour préserver sa performance.

Comment nettoyer mes enceintes CABASSE SANTORIN 25 ?

Utilisez un chiffon doux et sec pour dépoussiérer les enceintes. Évitez les produits chimiques agressifs qui pourraient endommager les surfaces.

Que faire si j'entends des distorsions audio ?

Vérifiez les connexions des câbles et assurez-vous qu'ils sont bien fixés. Réduisez le volume de votre amplificateur pour éviter la saturation. Si le problème persiste, testez l'enceinte avec un autre appareil.

Le CABASSE SANTORIN 25 est-il compatible avec des systèmes sans fil ?

Le CABASSE SANTORIN 25 est une enceinte filaire. Pour une utilisation sans fil, vous devrez utiliser un émetteur Bluetooth ou un adaptateur sans fil compatible.

Comment optimiser le son de mon CABASSE SANTORIN 25 ?

Pour optimiser le son, ajustez les paramètres de votre amplificateur, essayez différentes positions d'enceintes et utilisez des matériaux acoustiques pour réduire la réverbération dans la pièce.

MODE D'EMPLOI SANTORIN 25 CABASSE

Vous venez d'acheter des enceintes Cabasse et nous vous remercions de votre confiance. Dans le but d'optimiser au maximum votre installation, nous vous recommendons de dire attentivement cette notice.

INSTRUCTIONS DE SECURITE

Explication des symboles -

L'éclair dans un triangle équilatéral avertit de l'existence de tension élevée dangereuse non isolée à l'intérieur du coffret du produit, d'une

valeur suffisante pourprésenter un risque d'electrocution.

Le point d'exclamation dans un triangle équilatéral avertit de l'existence d'instructions importantes quant à l'utilisation et la maintenance dans la documentation jointe à ce produit.

Instructions - Toutes les instructions de sécurité et d'utilisation doivent avoir ete lues avant d'allumer tout apparéil pour la première fois.

Retenez les instructions - Elles doivent servir de referencia permanente pour tout ce qui suit.

Tenez compte des avertissements - Les avertissements présents sur le produit ou dans les notices d'utilisation doivent être pris en compte.

Suivez les instructions - Toutes les instructions d'utilisation et de mise en œuvre doivent être scrupuleusement suivies.

Nettoyage - Débranchez l'appareil avant tout nettoyage. N'utilise pas de solutions nettoyantes sous forme liquide ou en aerosols. Employez de préférence un chiffon humide.

Accessoires - N'utilise pas d'accessoires qui ne soient pas explicitement recommandés par le constructeur, sous peine de risquer divers accidents.

Eau et humidité - L'appareil ne doit pas être utilisé pres de l'eau, par exemple à proximate d'une baignoire, d'un évier, dans un sous-sol humide, près d'une piscine, ou de tout ce qui y ressemble de près ou de loin.

Chariots et supports - La manutention doit être effectuee seulement avec des chariots et supports agrees par le fabricant.

Installation sur mobiliers et supports - Ne placez pas cet appeareil sur un support instable, qu'il s'agisse de pieds, trépieds, tables, étagères, etc. Il pourrait tomber et cause des blessures sérieues à un enfant ou un adulte qui se trouverait à proximé.

Ventilations - L'appareil doit être positionné de telle sorte qu'il ne génne pas sa propre ventilation. Par exemple, il ne doit pas être installé sur un lit, un canapé, une couverture ou des surfaces similaires qui pourrait bloquer ses orifices d'aération. Il ne doit pas non plus être encastré dans des enceintes confinées comme des étagères étroites ou des meubles qui pourrait limiter la quantité d'air disponible aux entrées d'air.

Alimentation - L'appareil ne doit être relié qu'à une source électrique du type écrit dans le mode d'emploi ou conforme à la sénégraphie sur le produit. Si vous n'étés pas sur du type de courant fourni à l'endroit où vous vous trouvez, adressez-vous à votre revendeur ou à la compagnie électrique locale.

Protection des cables d'alimentation - Le cheminement des cables d'alimentation doit être prévu de telle sorte qu'ils ne puissant pas être piétinés, pincés, coincés par d'autres apparreils posés dessus, et une attention toute particulière doit être accordée à l'adéquation des prises et à la liaison du cordon avec l'appareil.

Foudre - Pour une meilleure protection de l'appareil pendant les orages ou s'il doit rester inutilisé pendant une longue période, débranchez le cordon d'alimentation et débranchez la prise d'antenne, vous évitezrez ainsi les risques de détérioration dus à la foudre ou aux surtensions.

Surcharges électriques - Ne surchargez pas les prises d'alimentation, les prolongateurs ou les rappels d'alimentation. Il pourrait en résultat incendies ou electrocutions.

Corps et liquides étrangers - On doit être attentif à ne jamais laisser entrez d' éléments ou de liquides étrangers dans l'appareil. Ils pourraient occasionner incendies ou electrocutions. Ne versez jamais aucun liquide d'aucune sorte sur l'appareil.

Entretien - L'utilisateur ne doit pas tenter de s'occuper des opérations de maintenance au-delà de celles décrites dans le mode d'emploi. Tout ce qui dépasse le simple niveau de l'entretien doit être effectué par un personnel qualifié.

Maintenance - Dans les cas suivants, vous devez impératifement débrancher votre apparéil et le faire vérifier par un technicien qualifié :

l'alimentation ou la prise a ete endommagee.
des corps étrangers ou du liquide se sont introduits dans l'appareil.
I'appareil a ete exposé à la pluie ou a ete aspergéd'eau.
- l'appareil ne semble pas marcher correctement alors que vous l'utilisez dans le cadre de ses instructions de fonctionnement normal. Ne manipuez que les contrôles couverts par le mode d'emploi. Toute autre procédure pourrait le déterminer et nécessiter l'intervention d'un technicien qualifié.
l'appareil est tombé ou bien sa carrosserie est endommagée.
l'appareil affiche des performances nettement modifiées.

Pièces détachées - Si la réparation a nécessité l'utilisation de pieces détachées, assurez-vous que le technicien a bien utilisé les différences préconisées par le fabricant ouprésentant les mêmes caractéristiques que les pieces originales. Des pièces non conformes peuvent provoquer incendies, électrocutions ou autres.

Vérifications - Àprouse toute intervention sur l'appareil, demandez au technicien d'effectuer des tests afin de garantir que l'appareil fonctionne en toute sécurité.

Exposition aux fortes températures - L'appareil doit être tenu éloigné de sources de chaleur comme radiateurs, chauffage divers, amplificateurs, ou tous autres éléments susceptibles de le placer dans des conditions de températures anormalement élevées.

Valable aux USA, au Canada et autres pays concernés

Attention! pour éviter les chocs électriques, introduire la lame la plus large de la fiche dans la borne correspondante et pousser jusqu'àu fond

DEBALLAGE DES ENCEINTES

Ouvrir le côté mentionné sur le carton, replier sur les cotés les rabats supérieurs du carton etsterolerle cache del'enceinte.Puis returner l'emballage avec son contenu,viderle carton de son contenu et sortir l'enceinte de son emballage.Nous vous conseillons de conserver l'emballage de votre enceinte à plat pour uneutilisation ulterieure eventuelle.

POSITIONNEMENT ET PLACEMENT DES ENCEINTES ACOUSTIQUES

Positionnement des enceintes

Nos caissons de graves sont prévus pour fonctionner en position verticale.

La plupart de nos modèles sont livrés avec un jeu de pointes ou cônes de découplage. Ces accessoires sont à visser dans l'emplacement prévu sous vos enceintes. Ces pointes ou cônes de découplage permettent d'assurer une meilleure stabilité de l'enceinte tout en limitant les résonances pouvant être générées par certains types de sols comme les planchers par exemple.

Le champ magnétique des moteurs des haut-parleurs va rayonnner au-delà de l'enveloppe de l'enceinte acoustique. Il faut donc éloigner d'environ 50 cm les apparciels et objets sensibles à ce type de rayonnement (televiseurs, écrans d'ordinateur, disquettes informatiques, bandes magnétiques audio ou video, cartes à puces...). Les enceintes centrales ne sont pas concernées par ce type de problème car elles sont blindées magnétique.

Le placement optimal

pour une écoute stéreo en 2.1

Dans le cadre d'une écoute stéreo avec 2 enceintes ou 2 satellites et 1 caisson de graves, nous vous conseillons de placer le caisson de graves dans la zone écoute avant. Le placement du caisson contre un mur renforce l'extreme grave et limite les réflexions de 80 à 200 Hz. Cependant, pour obtenir le meilleur résultat, il est toujours nécessaire de faire des essais d'emplacement en fonction de l'acoustique de lapiece.

Le placement optimal

pour une écoute Home Cinéma ou 5.1

Pour la disposition d'un ensemble home cinema, il est important d'apporter la plus grande attention à la disposition des enceintes supplémentaires spécifiques.

L'enceinte centrale doit être placée le plus pres possible de l'écran en recherchant la position dans le lieu d'écoute qui apporte la plus grande cohésion sur les dialogues entre le son et l'image. En pratique, cela revient à placer l'enceinte centrale au-dessus de l'écran si les enceintes principales sont plus basses que celui-ci, et en dessous si les enceintes principales sont plus hautes.
- Les enceintes arrirée, voies d'effet ou surround doivent être disposées contre les murs lateraux, légrement en hauteur. Elles doivent être situées légrement en arrrière de la zone d'écoute.
Le caisson de graves doit être place dans la zone d'écoute avant. Son placement contre un mur renforce l'extrème grave et limite les réflexions de 80 à 200 Hz. Cependant, pour obtenir le meilleur résultat, il est always nécessaire de faire des essais d'emplacement en fonction de l'acoustique de la piece.

Votre amplificateur audio-video permet le réglage des niveaux et des distances de chaque enceinte. Ce réglage doit être ajusté avec soin de manière à obtenir une parfaitie cohésion entre les sources sonores.

Il est nécessaire d'etreindre tous les apparèils avant la connexion des enceintes. Pour le branchement de vos enceintes acquistiques, il faut tener compte de la section des cables et du respect des phases.

BRANCHEMENT

Section des câbles

Pour conserver toutes les qualités des enceintes acoustiques et éviter les pertes de puissance, il faut

Distance ampli-enceinte	Section
4,5 m	1,5 mm2
6 m	2 mm2
7,5 m	2,5 mm2
9 m	3 mm2
12 m	4 mm2

que la résistance électrique des cables de branchement entre l'enceinte et l'amplificateur soit la plus faible possible. Pour vous aider àCHOISIR LA MEilleure section de cable pour votre installation, veuillez suive le tableau récapitatulatif.

Phase

Les enceintes et les amplificateurs ont leurs bornes de branchement repertoires. Il y a deux façon courantes d'effectuer ce repere: soit une borne rouge ou repere+, soit une borne noire ou repere-.

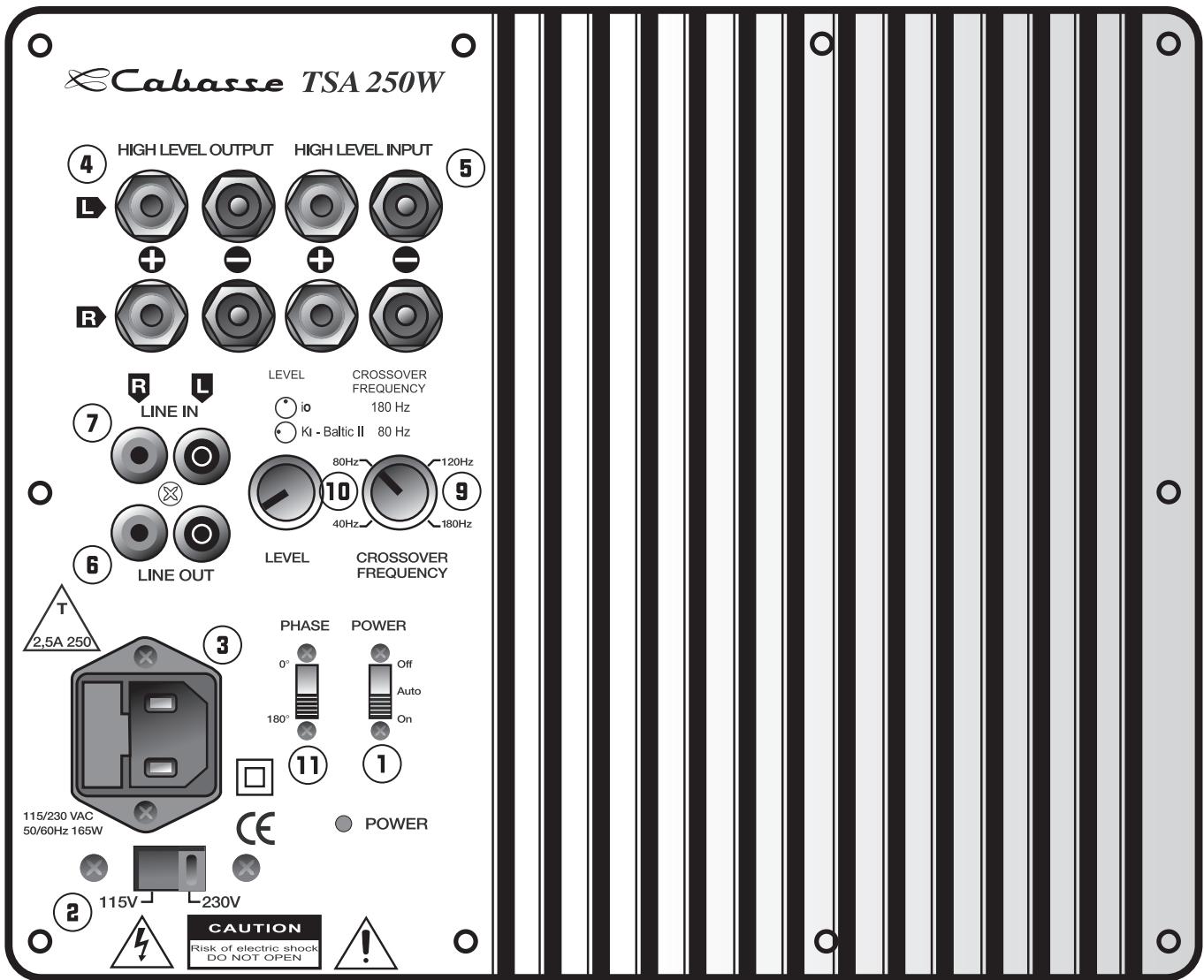

Le branchement de la modulation peut s'effectuer de 2 façon :

soit avec les entrées et sorties

CINCH RCA LINE IN ⑦ et LINE OUT ⑧ en utilisant des cordons coaxiaux blindés,

■ soit en utilisant les bornes haut-parleurs HIGH LEVEL INPUT ⑤ et HIGH LEVEL OUTPUT ④ et du cable haut-parleur classique. Les entrées sont stéréophoniques, le mélange des graves gauche L (left) et droite R (right) se fait dans l'amplificateur. Si le signal provenant de la source est mono, une seule entrée gauche L (left) ou droite R (right) devra être utilisée.

Interconnexions avec les prises CINCH RCA

Connexion par les prises LINE IN ⑦

Si vous préamplificateur ou amplificateur audio video possede une sortie stéréophonique à bas niveau, relier les sorties gauche L (left) et droite R (right) du préamplificateur aux entrées LINE IN ⑦ gauche L (left) et droite R (right) du caisson de graves.

Si vous appeareil ne possede qu'une seule sortie monophonique (subwoofer/LFE), relier celle-ci à l'entrée LINE IN ⑦ gauche L (left) ou droite R (right) indifféremment.

Connexion par les prises LINE OUT 6

Les prises LINE OUT ⑥ gauche L (left) et droite R (right) délivrent la modulation mise à l'entrée LINE IN (7) filtrée à 80 Hz. Cesorties LINE OUT ⑧ peuvent vous servir à brancher l'amplificateur de puissance destiné aux enceintes principales.

Interconnexions avec les bornes haut-parleurs

Connexion avec les prises HI LEVEL INPUT 5

Si vous amplificateur intégré Hi Fi ne possède pas de sortie à bas niveau, brancher les sorties de l'amplificateur aux extrémités HI LEVEL INPUT ⑤ gauche L (left) et HIGH LEVEL INPUT ⑤ droite R (right) du caisson de graves.

Vou puevez brancher le caisson de graves sur les bornes de votre amplificateur qui servent à brancher les haut-parleurs. En branchant les sorties gauche et droite de votre amplificateur aux entrées gauche et droite du caisson de graves, faire bien attention

à ne pas inverser les câbles en phase, car vous risqueriez de provoquer une panne sur votre amplificateur principal.

Connexion par les prises HI LEVEL OUTPUT 4

Ces prises délivrent la même modulation filtrée à 200 Hz que celles que vous avez mises à l'entrée HI LEVEL INPUT ⑤. Elles permettent de rebrancher par exemple les enceintes principales.

Vou puevez eventuèlement vous servir de ces prises pour rebrancher un deuxième caisson de graves en parallète avec le premier. Dans ce cas, il faut que les sorties HI LEVEL OUTPUT 4 d'un caisson soient branchées sur les prises HI LEVEL INPUT 5 du deuxième caisson. Pour cette configuration, le signal doit arriver au premier caisson de graves par les entrées HI LEVEL INPUT 5 gauche L (left) et droite R (right).

Secteur

La prise 3 sert à alimenter le caisson de graves. La sélection de la tension d'alimentation est effectuee par le commutateur 115 V - 230 V a. La mise en route s'effectue par l'interrupteur POWER ①, en le mettant dans la position AUTO ou la position ON. Dans la position AUTO, l'appareil se mettra en veille s'il n'y a pas eu de modulation pendant quelques minutes. Dés que la modulation reapparait, le caisson de graves se met en fonctionnement.

Attention, avant tout branchement s'assurer que votre tension sector correspond bien à la tension sector選érationner sur le commutateur 115 V - 230 V.

RéGLAGES

LEVEL 10

Pour un premier réglage du volume,mettre le CROSSOVER FREQUENCY à environ 120 Hz,et monter progressivement le volume LEVEL 已 jusqu'à ce que vous estimiez que le niveau des graves est suffisant. Il faudra sans doute retoucher le niveau quand vous aurez trouve les bons réglages de fréquence CROSSOVER FREQUENCY et de PHASE 11.

Ce potentiomètre sert à régler la féquence supérieure de la plage de travail du caisson de graves. Ce réglage va dépendre du type d'enceintes principales qui est utilisé avec le caisson de graves et de leur fonctionnement dans la pierce. Des essais seront nécessaires pour déterminer la meilleure féquence.

PHASE ⑪

Suivant la disposition du caisson de graves par rapport aux enceintes satellites, on peut être améné à inverterir la phase du caisson de graves pour Obtir un son de meilleure qualité, on commute alors l'inverseur de la position 0^ à la position 180^ . A vous de déterminer qu'elle sera la phase la meilleur suivant le réglage de fréquence CROSSOVER FREQUENCY 9.

Attention, si vous avez un deuxième caisson de graves, il faut impératifement que cet invenseur de phase soit dans la même position que le premier caisson de graves.

SPECIFICATIONS & CHARACTERISTIQUES TECHNIQUES

Santorin 21

Caisson de graves passe-bande actif

Haut-parleur: 21 cm Ø - modèle 21MT3

Bande passante : 35-160 Hz en local semiRéverberant

Pression impulsionnelle maximale : 108 dB RMS

Puissance nominale de l'ampli: 250 W

Puissance crete : 750 W

Fréquence de coupure: régiable de 40 à 160 Hz

Sélecteur de phase: 0^ phase normale - 180^ phase inversée

Prises d'entrée : 2 bas niveau - 2 haut niveau

Alimentation : 115 / 230 V AC - 50 / 60 Hz

Consummation maximum : 165 W

Dimensions (h× l× p):33× 33× 36cm

Poids: 13kg

Santorin 25

Caisson de graves actif

Haut-parleur:25cm -modèle 2SS20

Bande passante: 34-150 Hz en local semi-réverberant

Pression impulsionnelle maximale : 111 dB RMS

Puisssance nominale de I'ampli:250 W

Puissancecrete:750W

Fréquence de coupure: régiable de 40 à 150 Hz

Sélecteur de phase: 0^ phase normale - 180^ phase inversée

Prises d'entrée : 2 bas niveau - 2 haut niveau

Alimentation : 115 / 230 V AC - 50 / 60 Hz

Consummation maximum : 165 W

Dimensions (h x l x p): 42 x 36 x 38 cm

Poids: 19kg

Etant donné l'évolution des techniques mises en oeuvre pour une fiabilité accrue et une recherche constante de qualité optimale, Cabasse se réserve le droit d'apporter toutes modifications aux modeles représentés sur les fiches techniques ou les documents publicitaires.

Nous vous inviteurs à consulter sur www.cabasse.com les réglages spécifique que nous préconisons pour l'utilisation de nos caissons de graves.

Service Consommateur France 02 98 05 13 13
