RIGA - Enceinte CABASSE - Notice d'utilisation et mode d'emploi gratuit
Retrouvez gratuitement la notice de l'appareil RIGA CABASSE au format PDF.
| Type de produit | Enceinte satellite 2 voies |
| Marque | CABASSE |
| Modèle | RIGA |
| Versions disponibles | Sur pied, murale, sur socle |
| Dimensions (sur pied) | 123 x 34 x 39 cm |
| Poids (sur pied) | 14 kg |
| Dimensions (murale) | 22 x 22 x 27 cm |
| Poids (murale) | 6 kg |
| Dimensions (sur socle) | 22,4 x 22 x 21 cm |
| Poids (sur socle) | 5,5 kg |
| Bande passante | 95 - 20 000 Hz |
| Efficacité | 90 dB/2,8V/1m |
| Impédance nominale | 8 ohms |
| Impédance minimale | 3,4 ohms |
| Puissance nominale | 150 W |
| Puissance crête | 1000 W |
| Haut-parleurs | Coaxial BC17 2 voies |
| Finitions (sur pied) | Merisier/perle noire, santos/perle noire, wenge/perle noire, wenge/perle |
| Finitions (murale) | Perle noire, perlé, blanc |
| Finitions (sur socle) | Perle noire, perlé |
| Alimentation | Passive (nécessite amplificateur externe) |
| Entretien | Chiffon humide, éviter solvants et aérosols |
| Sécurité | Débrancher avant nettoyage, éviter eau et humidité, ne pas obstruer la ventilation |
| Garantie | Activation sous 60 jours par carte ou en ligne |
| Service consommateur France | service-conso@cabasse.com |
FOIRE AUX QUESTIONS - RIGA CABASSE
Questions des utilisateurs sur RIGA CABASSE
0 question sur cet appareil. Repondez a celles que vous connaissez ou posez la votre.
Poser une nouvelle question sur cet appareil
Téléchargez la notice de votre Enceinte au format PDF gratuitement ! Retrouvez votre notice RIGA - CABASSE et reprennez votre appareil électronique en main. Sur cette page sont publiés tous les documents nécessaires à l'utilisation de votre appareil RIGA de la marque CABASSE.
MODE D'EMPLOI RIGA CABASSE
Déballage de Riga sur pied
Déballage de Riga centrale et murale
Riga sur pied Riga floorstander Riga Standversion
Déballer la Riga murale. Démonter la bague C en utilisant les 2 barres métalliques livrées avec l'une des Riga murales. Enlever la vis b et retirer l'enjoliveur B. Installer la plaque A sur le mur avec 4 vis de fixation adaptées au type de mur ou de support. Bien positionner l'ouverture prévue pour le passage du câble haut-parleur (Cable Output) en fonction du type de montage souhaité : - vers le haut pour ne pas être visible si le câble sort du mur - dans la direction prévue pour l'arrivée du câble s'il est posé en applique sur le mur. Faire passer le câble à travers les pièces A + B + C. Remonter l'enjoliveur B sur la plaque A et le fixer avec la vis b. Visser à la main la bague C sur la plaque A, orienter la Riga murale et figer la position en serrant fortement avec les 2 barres métalliques fournies.

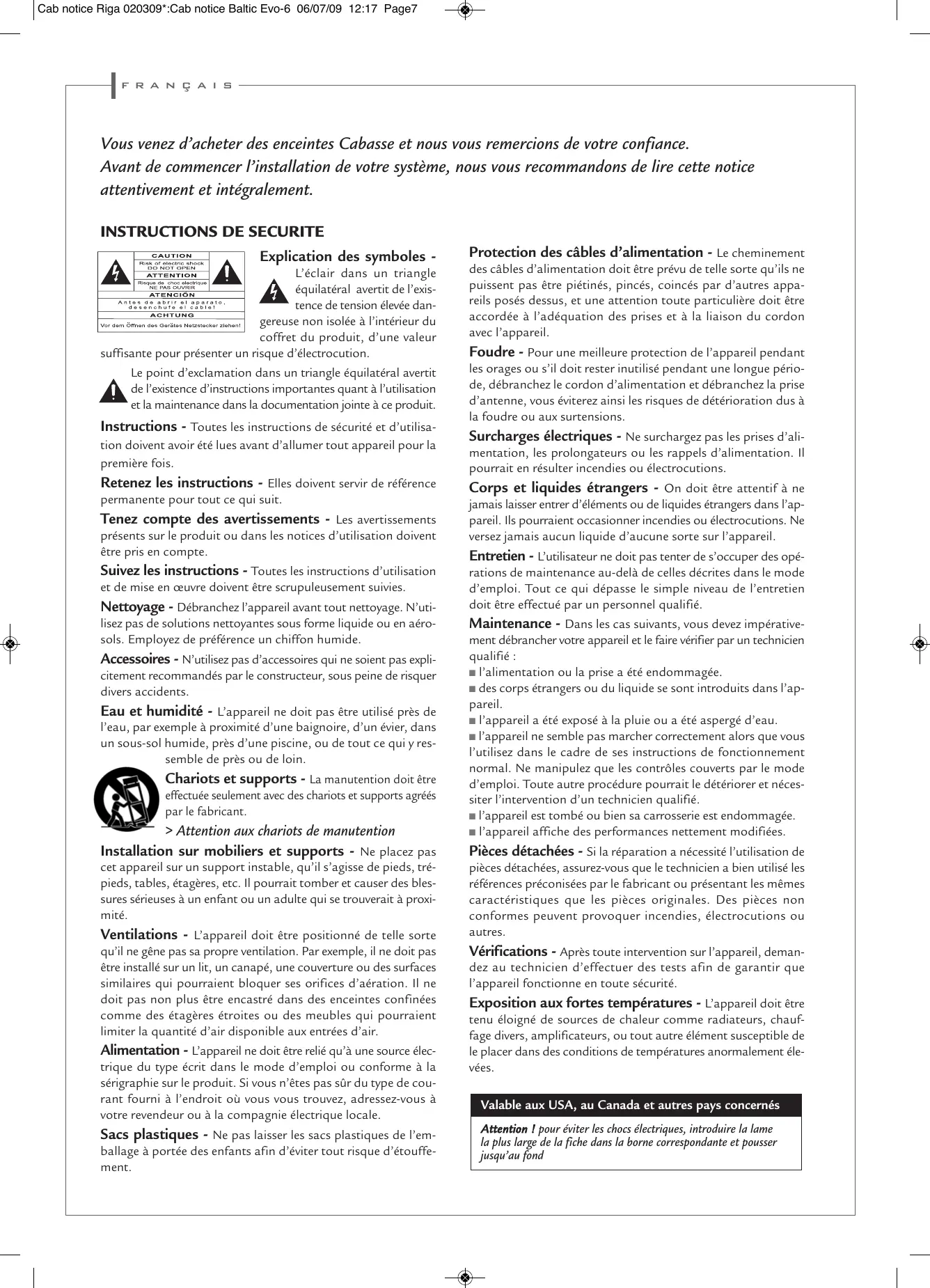

Vous venez d'acheter des enceintes Cabasse et nous vous remercions de votre confiance. Avant de commencer l'installation de votre système, nous vous recommandons de lire cette notice attentivement et intégralement.
Explication des symboles -
L'éclair dans un triangle équilatéral avertit de l'existence de tension élevée dangereuse non isolée à l'intérieur du coffret du produit, d'une valeur
suffisante pour présenter un risque d'électrocution.
Le point d'exclamation dans un triangle équilateral avertit de l'existence d'instructions importantes quant à l'utilisation et la maintenance dans la documentation jointe à ce produit.
Instructions - Toutes les instructions de sécurité et d'utilisation doivent avoir été lues avant d'allumer tout appareil pour la première fois.
Retenez les instructions - Elles doivent servir de référence permanente pour tout ce qui suit.
Tenez compte des avertissements - Les avertissements présents sur le produit ou dans les notices d'utilisation doivent être pris en compte.
Suivez les instructions - Toutes les instructions d'utilisation et de mise en œuvre doivent être scrupuleusement suivies.
Nettoyage - Débranchez l'appareil avant tout nettoyage. N'utilisez pas de solutions nettoyantes sous forme liquide ou en aérosols. Employez de préférence un chiffon humide.
Accessoires - N'utilisez pas d'accessoires qui ne soient pas explicitement recommandés par le constructeur, sous peine de risquer divers accidents.
Eau et humidité - L'appareil ne doit pas être utilisé près de l'eau, par exemple à proximité d'une baignoire, d'un évier, dans un sous-sol humide, près d'une piscine, ou de tout ce qui y ressemble de près ou de loin.
Chariots et supports - La manutention doit être effectuée seulement avec des chariots et supports agréés par le fabricant.
Installation sur mobiliers et supports - Ne placez pas cet appareil sur un support instable, qu'il s'agisse de pieds, trépieds, tables, étagères, etc. Il pourrait tomber et causer des blessures sérieuses à un enfant ou un adulte qui se trouverait à proximité.
Ventilations - L'appareil doit être positionné de telle sorte qu'il ne gène pas sa propre ventilation. Par exemple, il ne doit pas être installé sur un lit, un canapé, une couverture ou des surfaces similaires qui pourraient bloquer ses orifices d'aération. Il ne doit pas non plus être encastré dans des enclosures confinées comme des étagères étroites ou des meubles qui pourraient limiter la quantité d'air disponible aux entrées d'air.
Alimentation - L'appareil ne doit être relié qu'à une source électrique du type écrit dans le mode d'emploi ou conforme à la sénégraphie sur le produit. Si vous n'êtes pas sûr du type de courant fourni à l'endroit où vous vous trouvez, adressez-vous à votre revendeur ou à la compagnie électrique locale.
Sacs plastiques - Ne pas laisser les sacs plastiques de l'emballage à portée des enfants afin d'éviter tout risque d'étouffement.
Protection des câbles d'alimentation - Le cheminement des câbles d'alimentation doit être prévu de telle sorte qu'ils ne puissent pas être piétinés, pincés, coincés par d'autres appareils posés dessus, et une attention toute particulière doit être accordée à l'adéquation des prises et à la liaison du cordon avec l'appareil.
Foudre - Pour une meilleure protection de l'appareil pendant les orages ou s'il doit rester inutilisé pendant une longue période, débranchez le cordon d'alimentation et débranchez la prise d'antenne, vous éviterez ainsi les risques de détérioration dus à la foudre ou aux surtensions.
Surcharges électriques - Ne surchargez pas les prises d'alimentation, les prolongateurs ou les rappels d'alimentation. Il pourrait en résulter incendies ou électrocutions.
Corps et liquides étrangers - On doit être attentif à ne jamais laisser entrer d'éléments ou de liquides étrangers dans l'appareil. Ils pourraient occasionner incendies ou electrocutions. Ne versez jamais aucun liquide d'aucune sorte sur l'appareil.
Entretien - L'utilisateur ne doit pas tenter de s'occuper des opérations de maintenance au-delà de celles décrites dans le mode d'emploi. Tout ce qui dépasse le simple niveau de l'entretien doit être effectué par un personnel qualifié.
Maintenance - Dans les cas suivants, vous devez impérativement débrancher votre appareil et le faire vérifier par un technicien qualifié :
L'alimentation ou la prise a été endommagée. Des corps étrangers ou du liquide se sont introduits dans l'appareil. L'appareil a été exposé à la pluie ou a été aspergé d'eau. L'appareil ne semble pas marcher correctement alors que vous l'utilisez dans le cadre de ses instructions de fonctionnement normal. Ne manipulez que les contrôles couverts par le mode d'emploi. Toute autre procédure pourrait le déterminer et nécessiter l'intervention d'un technicien qualifié. L'appareil est tombé ou bien sa carrosserie est endommagée. L'appareil affiche des performances nettement modifiées.
Pièces détachées - Si la réparation a nécessité l'utilisation de pièces détachées, assurez-vous que le technicien a bien utilisé les références préconisées par le fabricant ou présentant les mêmes caractéristiques que les pièces originales. Des pièces non conformes peuvent provoquer incendies, électrocutions ou autres.
Vérifications - Avant toute intervention sur l'appareil, demandez au technicien d'effectuer des tests afin de garantir que l'appareil fonctionne en toute sécurité.
Exposition aux fortes températures - L'appareil doit être tenu éloigné de sources de chaleur comme radiateurs, chauffage divers, amplificateurs, ou tout autre élément susceptible de le placer dans des conditions de températures anormalement élevées.
Valable aux USA, au canada et autres pays concernés
Attention! Pour éviter les chocs électriques, introduire la lame la plus large de la fiche dans la borne correspondante et pousser jusqu'au fond.
Avec Riga, Cabasse vous propose un ensemble de solutions Hi-Fi / audio-video utilisant le haut-parleur BC17, dernier-né de la gamme coaxiale SCS (Source à Cohérence Spatiale) au sein de la gamme ARTIS.
Ces enceintes 2 voies, associées à un caisson de graves Cabasse, vous permettront de construire un système de très grande qualité en configuration 2.1 (reproduction stéréo), configuration 5.1 (reproduction 5 canaux), 6.1 ou 7.2...
Selon ce système - stéréo ou multicanal - le volume de la pièce d'écoute, vos goûts et vos exigences, votre revendeur Artis saura guider votre choix parmi les caissons de graves de la gamme Cabasse : Santorin 25, Santorin 30i et Santorin 30.
Déballage des enceintes
Ouvrir le côté mentionné sur le carton, replier sur les côtés les rabats supérieurs du carton et retirer la plaque de protection. Puis procéder comme indiqué sur les croquis en page 2. Nous vous conseillons de conserver l'emballage de votre enceinte à plat pour une utilisation ultérieure éventuelle.
Installation
Les composants de votre système :
2, 3, 5, 6 ou 7 Riga 1 ou plusieurs caissons de graves Cabasse
Rigade murale

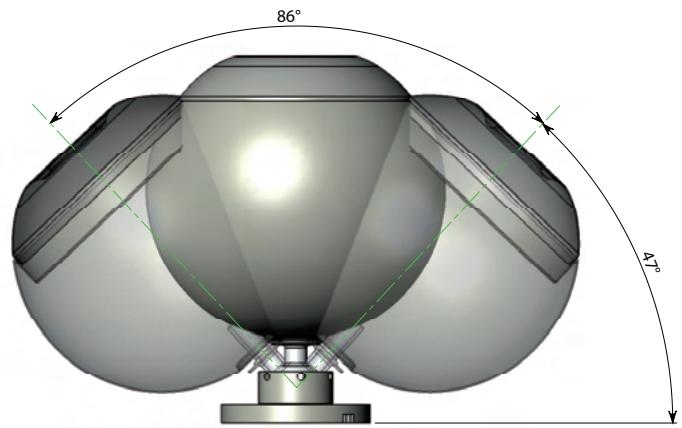

La fixation de Riga murale permet d'orienter le haut-parleur BC17 dans toutes les directions jusqu'à hors de l'axe et de dissimuler le câble haut-parleur dans le mur sans aucune vis apparente ①. Afin d'effectuer correctement le montage, suivre dans l'ordre les opérations à effectuer selon le schéma ②.
Rige sur socle
La Riga sur socle est livrée avec un berceau annulaire, permettant de poser la sphère sur toute surface plane horizontale.
Cette version est à poser au sol, le dessous de la semelle dispose de cônes-vérins régables en hauteur pour une stabilité parfaite sur tous types de sol.
Positionnement de riga
Pour le positionnement des Riga et du (des) caisson(s) de graves Cabasse associé(s), nous vous conseillons de respecter au possible le principe du schéma ③ selon votre configuration. Le caisson de graves doit être placé dans la zone d'écoute avant, et son placement contre un mur renforce l'extrême grave et limite les réflexions de 80 à 200 Hz. Cependant, pour obtenir le meilleur résultat, il est always nécessaire de faire des essais d'emplacement en fonction de l'acoustique de la pièce.
Branchements
Il est impératif de respecter pour tous les branchements la mise en phase en reliant les bornes rouges + de l'amplificateur à la borne rouge + de Riga.
Procéder ensuite de la même façon pour les bornes noires.
Configuration 2.1 ④
2 Riga + 1 caisson de graves Cabasse
À l'aide d'un câble pour enceintes, brancher les sorties de l'amplificateur aux extrémités HIGH LEVEL INPUT L (left) et HIGH LEVEL INPUT R (right) du caisson de graves et relier les sorties HIGH LEVEL OUTPUT L (left) et HIGH LEVEL OUTPUT R (right) du caisson de graves aux Riga ⑤.
Configuration 5.1 6
5 Rigas + 1 caisson de graves Cabasse ou 2 enceintes principales + 3 Rigas + 1 caisson de graves Cabasse.
Pour une utilisation en mode stéréo, votre amplificateur ou pré-amplificateur audio video doit prendre en charge la gestion du caisson de graves pour ce mode. Le branchement du caisson de graves s'effectue dans ce cas sur l'une des prises gauche L (left) ou droite R (right) Cinch RCA marquées LINE IN ⑦. La sortie Cinch RCA de l'ampli audio-video est généralement libellée « subwoofer » ou « LFE OUT »
Puis configurer le menu « set-up » de votre amplificateur audio-video comme suit :
5 Riga + 1 caisson de graves Cabasse
| FRONT | SMALL |
| CENTER | SMALL |
| SURROUND | SMALL |
| SUBWOOFER / LFE | YES |
2 enceintes principales + 3 Riga + 1 caisson de graves Cabasse
| FRONT | SMALL ou LARGE* |
| CENTER | SMALL |
| SURROUND | SMALL |
| SUBWOOFER / LFE | YES |
Réglage en SMALL ou LARGE pour les enceintes principales selon leur capacité à restituer les fréquences graves.
Certains amplificateurs audio-vidéo nécessitent les informations complémentaires suivantes :
| SUBWOOFER | ONLY |
| SUBWOOFER stereo | YES |
Si la fréquence du filtre est ajustable, celle-ci doit être réglée à 100Hz.
Réglages des caissons de GRAVES santorin 30I - SANTORIN 30
Ces 2 caissons de graves sont équipés d'amplificateurs Cabasse différents. Les connectiques sont identiques, les modes de réglage diffèrent. Référez-vous aux manuels spécifiques de chaque modèle pour les réglages qui dépendent du positionnement relatif des enceintes (Phase, décalage,...)
SANTORIN 30I:
Les potentiomètres de réglages se trouvent au dos du Santorin 30i.
Réglage de la fréquence (crossover frequency)
En configuration 2.1: 100 Hz En configuration 5.1 et plus, positionner le potentiomètre « crossover frequency » du Santorin 30i sur 200 Hz et dans le menu du processeur AV régler le passe-bas du caisson de grave sur 100 Hz.
CROSSOVER FREQUENCY
Réglage du niveau (level)
Le réglage de niveau LEVEL varie selon les pièces d'écoute et le positionnement respectif des enceintes et du caisson de graves. Le réglage moyen est obtenu avec le potentiomètre level positionné comme indiqué ci-contre :
LEVEL
Optimiser ensuite le réglage du niveau en écoutant une source stéreo (CD) et des pièces musicales bien connues
Pour un réglage optimum de ce niveau, nous vous conseillons de l'effectuer à partir d'une source stéréo (CD).
Pour le réglage du canal LFE (effets spéciaux dans le grave), utiliser le menu SETUP de votre amplificateur audio-video et ajuster le niveau de sortie de ce canal sans modifier le réglage LEVEL du caisson de graves.
Les réglages se font dans le menu du SANTORIN 30 en utilisant le clavier du panneau de contrôle frontal.
Réglage de la fréquence (crossover frequency)
En configuration 2.1:80 Hz dans le menu "LOWPASS FILTER" En configuration 5.1 et plus, entre 200Hz dans le menu "LOWPASS FILTER" du Santorin 30 et 100Hz dans la rubrique equivalente du proceseur AV.
Réglage du niveau (volume)
Le réglage de niveau varie selon les pièces d'écoute et le positionnement respectif des enceintes et du caisson de graves. Le réglage moyen est obtenu en enregistrant 0 dB pour le paramètre "VOLUME" du Santorin 30.
Optimiser ensuite le réglage du niveau en écoutant une source stéreo (CD) et des pièces musicales bien connues.
Pour un réglage optimum de ce niveau, nous vous conseillons de l'effectuer à partir d'une source stéreo (CD).
Pour le réglage du canal LFE (effets spéciaux dans le grave), utiliser le menu SET UP de votre amplificateur audio-video et ajuster le niveau de sortie de ce canal sans modifier le réglage LEVEL du caisson de graves.
Entretien
Les ébénisteries de la Riga, réalisées avec un placage de bois naturel protégé par 4 couches de vernis, ne nécessitant aucun entretien particulier, le matériel utilisé étant un produit de très haute technicité. Elles peuvent être nettoyées avec un chiffon humide, tout comme les parties peintes.
Garantie
Nous vous remercions de bien vouloir activer la garantie Cabasse dans les 60 jours à compter de la date d'achat de votre matériel, soit en nous retournant la carte de garantie jointe dûment complétée, soit en enregistrant en ligne votre matériel sur notre site web www.cabasse.com où figurent également les détails sur la garantie constructeur et l'extension de garantie Cabasse propre à votre matériel.
Marquage DEE
Traitement des appareils électriques et électroniques en fin de vie (applicable dans les pays de l'Union européenne).
Ce symbole, représentant une poubelle sur roues barrée d’une croix, apposé sur le produit, indique que ce produit ne doit pas être traité avec les déchets ménagers. Il doit être remis à un point de collecte pour le traitement des équipements électriques et électroniques en fin de vie. En s’assurant que ce produit est bien mis au rebut de manière appropriée, vous aiderez à prévenir les conséquences négatives potentielles pour l’environnement et la santé humaine. Le recyclage des matériaux aidera à conserver les ressources naturelles. Pour toute information supplémentaire au sujet du recyclage de ce produit, vous pouvez contacter votre municipalité, votre déchetterie ou le magasin où vous avez acheté le produit.
En suivant les conseils d'installation, de branchement et d'emploi expliqués dans cette notice, vous êtes assurés d'un fonctionnement parfait de vos enceintes acquises.
Nous recevons tous les jours des lettres de clients satisfaits du choix de leurs enceintes et ces lettres sont pour nous la plus belle récompense de nos efforts.
| SPECIFICATIONS | RIGA |
| Satellite | 2/7 canaux |
| Voies | 2 |
| Haut-parleurs | tweeter-médium/bas Médium 2 voies coaxiales BC17 |
| Bande passante | 95 - 20 000 Hz |
| Efficacité | 90 dB/2,8V/1m |
| Impédance nominale | 8 ohms |
| Impédance minimale | 3,4 ohms |
| Puisance nominale | 150 W |
| Puisance créée | 1000 W |
| Riga | |
| finitions | merisier/perle noire, santos/perle noire, wenge/perle noire, wenge/perle |
| dimensions (hxlxp) | 123 x 34 x 39 cm |
| Poids | 14 kg |
| Riga murale | |
| finitions | perle noire - perlé - blanc |
| dimensions (hxlxp) | 22 x 22 x 27 cm |
| Poids | 6 kg |
| Riga sur socle | |
| finitions | perle noire - perlé |
| dimensions (hxlxp) | 22,4 x 22 x 21 cm |
| Poids | 5,5 kg |
Service Consommateur France :
service-conso@cabasse.com
- Explication des symboles -
- Valable aux USA, au canada et autres pays concernés
- Déballage des enceintes
- Installation
- Rigade murale
- Rige sur socle
- Positionnement de riga
- Branchements
- Configuration 2.1 ④
- Configuration 5.1 6
- Réglages des caissons de GRAVES santorin 30I - SANTORIN 30
- SANTORIN 30I:
- Réglage de la fréquence (crossover frequency)
- Réglage du niveau (level)
- Réglage du niveau (volume)
- Entretien
- Garantie
- Marquage DEE
Marque : CABASSE
Modèle : RIGA
Catégorie : Enceinte
