BEDIENUNGSANLEITUNG RIGA CABASSE

OWNER'S MANUAL • BETRIEBSANLEITUNG

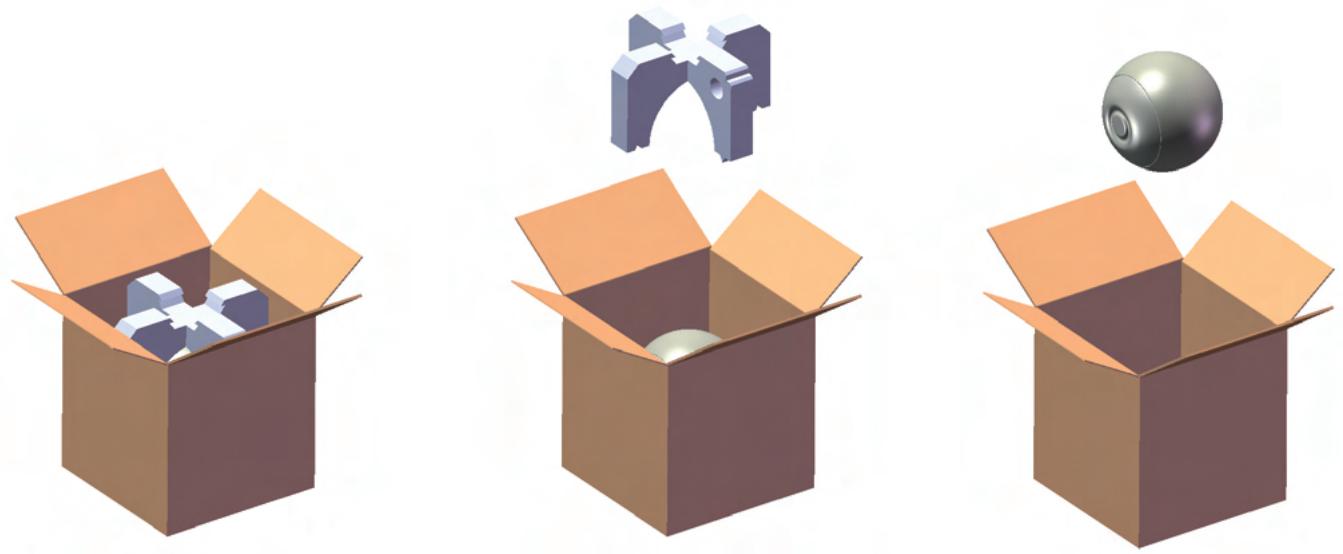

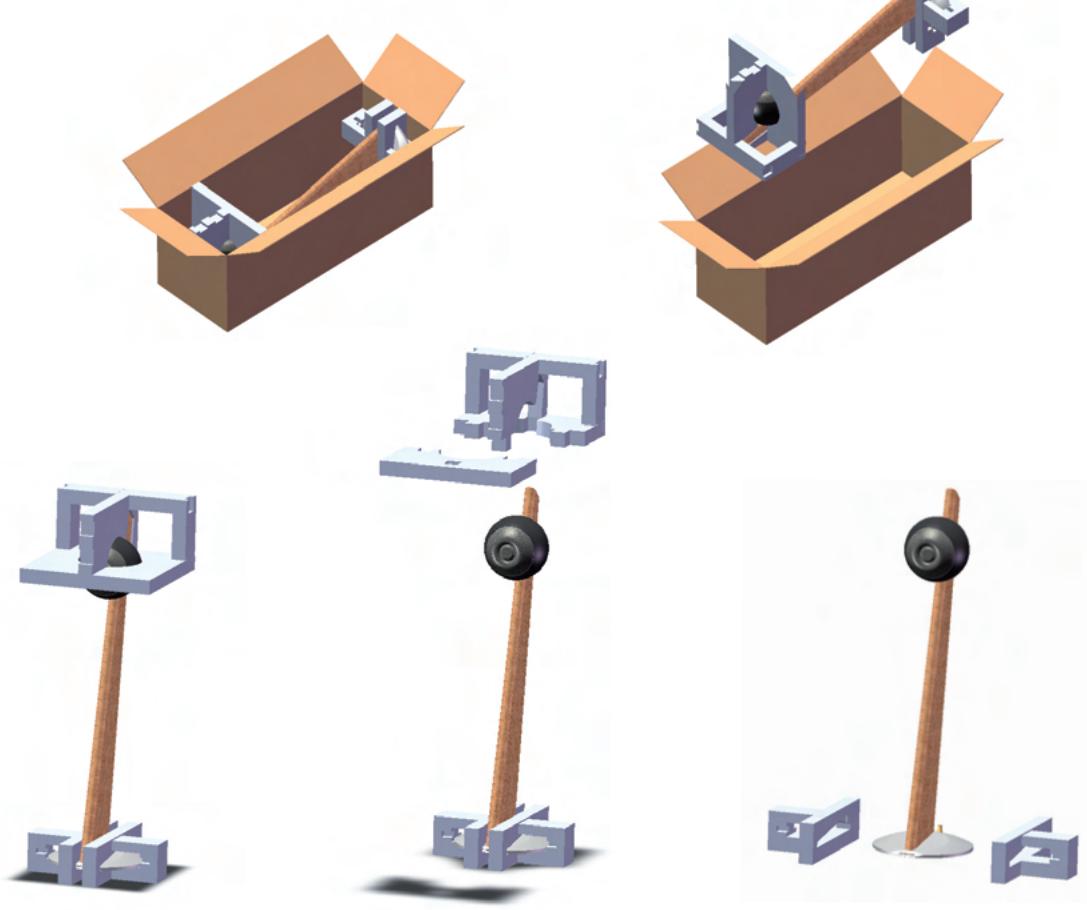

Auspacken der Riga Standversion

Auspacken der Riga mit Wandbefestigung und mit Sockel

Riga murale
Riga on wall
Riga mit Wandbefestigung

Riga centrale
Riga on base
Riga mit Sockel

Riga on wall positioning
Ausrichtung des Riga
mit wandbefestigung

2
A

A

B

C

C

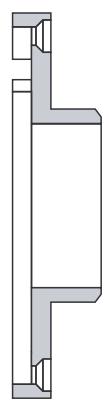

MONTAGE DE RIGA MURALE

MONTAGEANLEITUNG FÜR RIGA MIT WANDBEFESTIGUNG

Den Riga mit Wandbefestigung aus der Verpackungnehmen
■ Mithilfe der mit einem Riga gelieferten Metallstifte den Ring C abmontieren

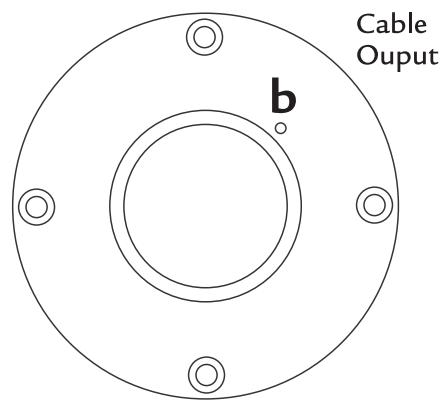

■ Schraube b abschrauben und Kappe B abnehmen
- Platte A mit 4 der Wand oder der Halterung angepassten Schrauben installieren
Den Durchgang für das Laufsprecherkabel Output (Cable Output) je nach gewünschter Befestigung positionieren :
- bei Kabelaustritt aus der Wand nach oben
- in die für den Kabeleingang gewünschte Richtung, wenn das Kabel entlang der Mauer angebracht ist
Das Kabel durch die Punkte A + B + C führen
Kappe B wieder auf Platte A anbringen und mit Schraube b befestigen
Den Ring C von Hand auf der Platte A festschrauben, Riga in die gewünschte Position bringen und mithilfe der 2 mitgelieferten Stiftes festschrauben

③ POSITIONNEMENT DES RIGA ET DU CAISSON DE GRAVES CABASSE

Positioning of Riga speakers and Cabasse subwoofer Positionierung der Riga und des Cabasse subwoofer

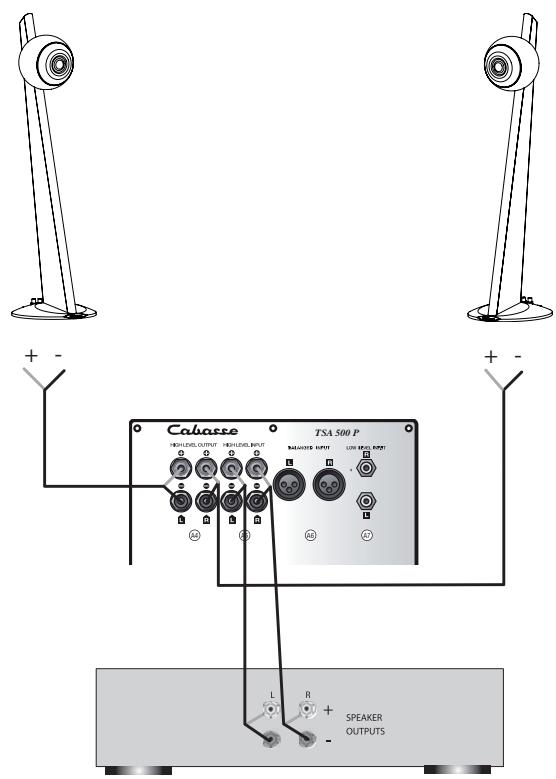

4 Configuration 2.1 (stereo)
2 satellites Riga + 1 caisson de graves Cabasse
2.1 configuration (stereo)
2 Riga speakers + 1 Cabasse subwoofer
Konfiguration 2.1 (stereo)
2 Riga Satelliten + 1 Cabasse Subwoofer

5

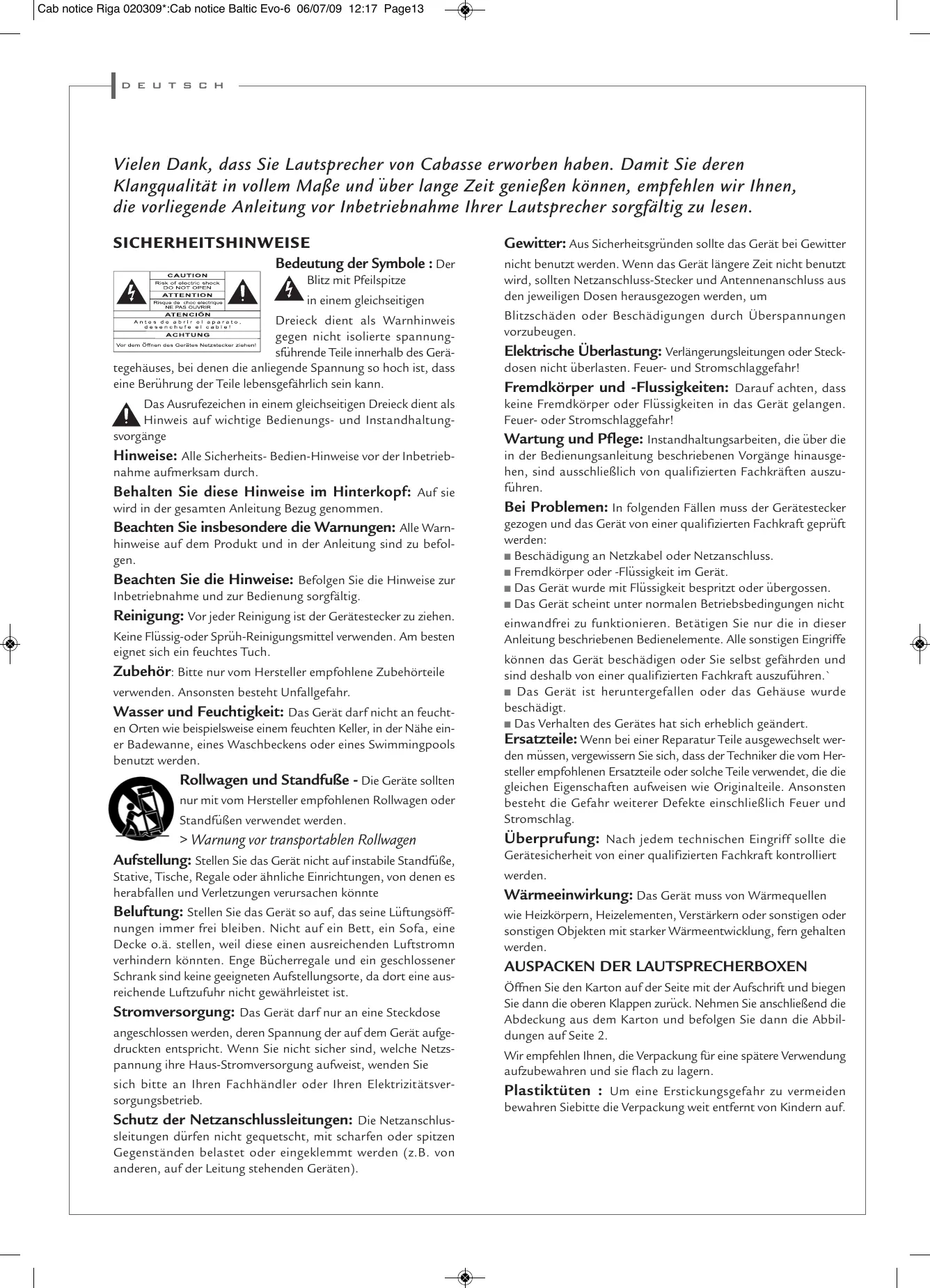

Vielen Dank, dass Sie Lautsprecher von Cabasse erworben haben. Damit Sie deren Klangqualität in vollem Maße und über lange Zeit genießen konnen, empfehlen wir Ihnen, die vorliegende Anleitung vor Inbetriebnahme ihrer Lautsprecher sorgfältig zulesen.

SICHERHEITSHINWEISE

Bedeutung der Symbole : Der

Blitz mit Pfeilspitze in einem gleichseitigen

Drieck dient als Warnhinweis gegen nicht isolierte spannungsführende Teile innerhalb des Gerä

tegehäuses, bei denen die anliegenden Spannung so hoch ist, dass eine Berührung der Teile lebensgefährlich sein kann.

Das Ausrufezeichen in einem gleichseitigen Dreieck dient als

Hinweis auf wichtige Bedienungs- und Instandhaltung

svorgange

Hinweise: Alle Sicherheits- Bedien-Hinweise vor der Inbetriebnahme aufmerksam durch.

Behalten Sie diese Hinweise im Hinterkopf: Auf sie wird in der gesamten Anleitung Bezug genommen.

Beachten Sie insbesondere die Warnungen: Alle Warnhinweise auf dem Produkt und in der Anleitung sind zu befolgen.

Beachten Sie die Hinweise: Befolgen Sie die Hinweise zur Inbetriebnahme und zur Bedienung sorgfältig.

Reinigung: Vor jeder Reinigung ist der Gerätestecker zuziehen. Keine Flüssig-oder Sprüh-Reinigungsmittel verwenden. Am besten eignet sich ein feuchtes Tuch.

Zubehör:itte nur vom Hersteller empfohlene Zubehörteile verwenden. Ansonsten besteht Unfallgefahr.

Wasser und Feuchtigkeit: Das Gerätarf nicht an feuchten Orten wie beispelseweise einem feuchten Keller, in der Nähe einer Badewanne, eines Waschbeckens oder eines Swimmingpools benutzt werden.

Rollwagen und Standfuße - Die Geräte sollenten

nur mit vom Hersteller empfohlenen Rollwagen oder Standfußen verwendet werden.

Warning vor transportablen Rollwagen

Aufstellung: Stellen Sie das Gerät nicht auf instabile Standfuße, Stative, Tische, Regale oder ähnliche Einrichtungen, von denen es herabfallen und Verletzungen verursachen können

Beluftung: Stellen Sie das Gerät so auf, das seine Luftungsöffnungen immer frei bleiben. Nicht auf ein Bett, ein Sofa, eine Decke o.a. stellen, weil diese einen ausreichenden Luftstromn verhindern konnten. Enge Bücherregale und ein geschlossener Schrank sind keine geeigneten Aufstellungsorte, da Dort eine ausreichende Luftzufuhr nicht gewährleistet ist.

Stromversorgung: Das Gerätarf nur eine Steckdose

angeschlossen werden, deren Spannung der auf dem Gerät aufgedruckten entspricht. Wenn Sie nicht sicher sind, welche Netzspannung ihre Haus-Stromversorgung aufweist, wenden Sie

sichitteanHhrenFachhandleroderHhrenElektrizitätsversorgungsbetrieb.

Schutz der Netzanschlussleitungen: Die Netzanschlussleitungen)dürfen nicht gequetscht,mit scharfen oder spitzen Gegenständen belastet oder eingeklemmt werden (z.B. von anderen, auf der Leitung stehenden Geräten).

Gewitter: Aus Sicherheitsgründen sollen das Gerät bei Gewitter nicht benutz werden. Wenn das Gerät längerere Zeit nicht benutz wird, sollen den Netzanschluss-Stecker und Antennenanschluss aus den jeweiligen Dosen herausgezogen werden, um

Blitzschäden oder Beschädigungen durch Überspannungen vorzubeugen.

Elektrische Überlastung: Verlängerungsleitungen oder Steckdosen nicht überlasten. Feuer- und Stromschlaggefahr!

Fremdkörper und -Flüssigkeiten: Darauf achten, dass keine Fremdkörper oder Flüssigkeiten in das Gerät gelangen. Feuer- oder Stromschlaggefahr!

Wartung und Pflege: Instandhaltungsarbeiten, die über die in der Bedienungsanleitung beschriebenen Vorgänge hinausgeh, sind ausschließlich von qualifizierten Fachkräften auszuführen.

Bei Problemen: In folgenden Fällen muss der Gerästecker gezogen und das Gerät von einer qualifizierten Fachkraft geprüft werden:

■ Beschädigung an Netzkabel oder Netzanschluss.

Fremdkörper oder -Flüssigkeit im Gerät.

Das Gerät wurde mit Flüssigkeit bespritzt oder übergossen.

Das Gerät scheint unter normalen Betriebsbedingungen nicht einwandfrei zu Funktionieren. Betätigten Sie nur die in dieser Anleitung beschrieben Bedienelemente. Alle sonstigen Eingriffe können das Gerät beschädigden oder Sie selbst gefährden und sind deshalb von einer qualifizierten Fachkraft auszuführen.

Das Gerät ist heruntergefallen oder das Gehäuse wurde beschädigt.

Das Verhalten des Gerätes hat sich erheblich geändert.

Ersatzteile: Wenn bei einer Reparatur Teile ausgewechselt werden müssen, vergewissem Sie sich, dass der Techniker die vom Hersteller empfohlenen Ersatzteile oder solche Teile verwendet, die die gleichen Eigenschaften aufweisen wie Originalteile. Ansonsten besteht die Gefahr weiterer Defekte einschließlich Feuer und Stromschlag.

Überprüfung: Nach jedem technischen Eingriff sollte die Gerätesicherheit von einer qualifizierten Fachkraft kontrolliert werden.

Wärmeeinwirkung: Das Gerät muss von Wärmequellen

wie Heizkörpern, Heizelementen, Verstärkern oder sonstigen oder sonstigen Objekten mit starker Wärmeentwicklung, fern gehalten werden.

AUSPACKEN DER LAUTSPRECHERBOXEN

Öffnen Sie den Karton auf der Seite mit der Aufschrift und biegen Sie dann die oberen Klappen zurück. Nehmen Sie anschließend die Abdeckung aus dem Karton und befolgen Sie dann die Abbildungen auf Seite 2.

Wir empfehlen Ihnen, die Verpackung für eine spätere Verwendung aufzubewahren und sie flach zu lagern.

Plastiktüten : Um eine Erstickungsgefahr zu vermeiden bewahren Sieitte die Verpackung welt entfernt von Kindern auf.

Cabasse Riga ist ein Hi-Fi Schallwandlersystem für den allerhöchsten Genuss jeglicher Akustischer Reproduktion welches die aus der Artis Reihe stammende SCS Technologie (Spatially Coherent System) beinhaltet.

Mit thisem 2 Weg-Lautsprechersystem in Verbindung mit einem unserer Subwoofer z.B.

Santorin 25, Santorin 30i, Santorin 30 ist jeder Konfiguration von 2.1 bis 7.1 oder auch jeder individuelle Kombination möglich.

Ihr Artis Handler wird Ihnen die optimale Lösung für ihren persönlichen Anspruch anbieten können.

AUFBAU

Die einzelnen Bausteine Ihres Systems :

2,3,5,6 oder 7 Riga
1 aktiver Cabasse Subwoofer oder mehrere

Riga Wandbefestigung

Mit der speziellen Riga Wandbefestigung kann der TC23 Lautsprecher in einer Achsabweichung bis 39^ orientiert werden, und das lautsprecherkabel kann ohne sightbare Schraube in der Wand versenkt werden ①. Für eine korrekte Montage muss in folgender Reihenfolge vorgegangen werden ②.

Riga mit Sockel

Die Riga Sockelversion wird mit einer Halterung gefleiert mit deren Hilfe Sie die Riga auf beliebige Flächen stellen können.

Riga

These Version ist für eine Bodeninstallierung bestimmt und für optimale Stabilität auf allen Böden mit Spikes bestückt.

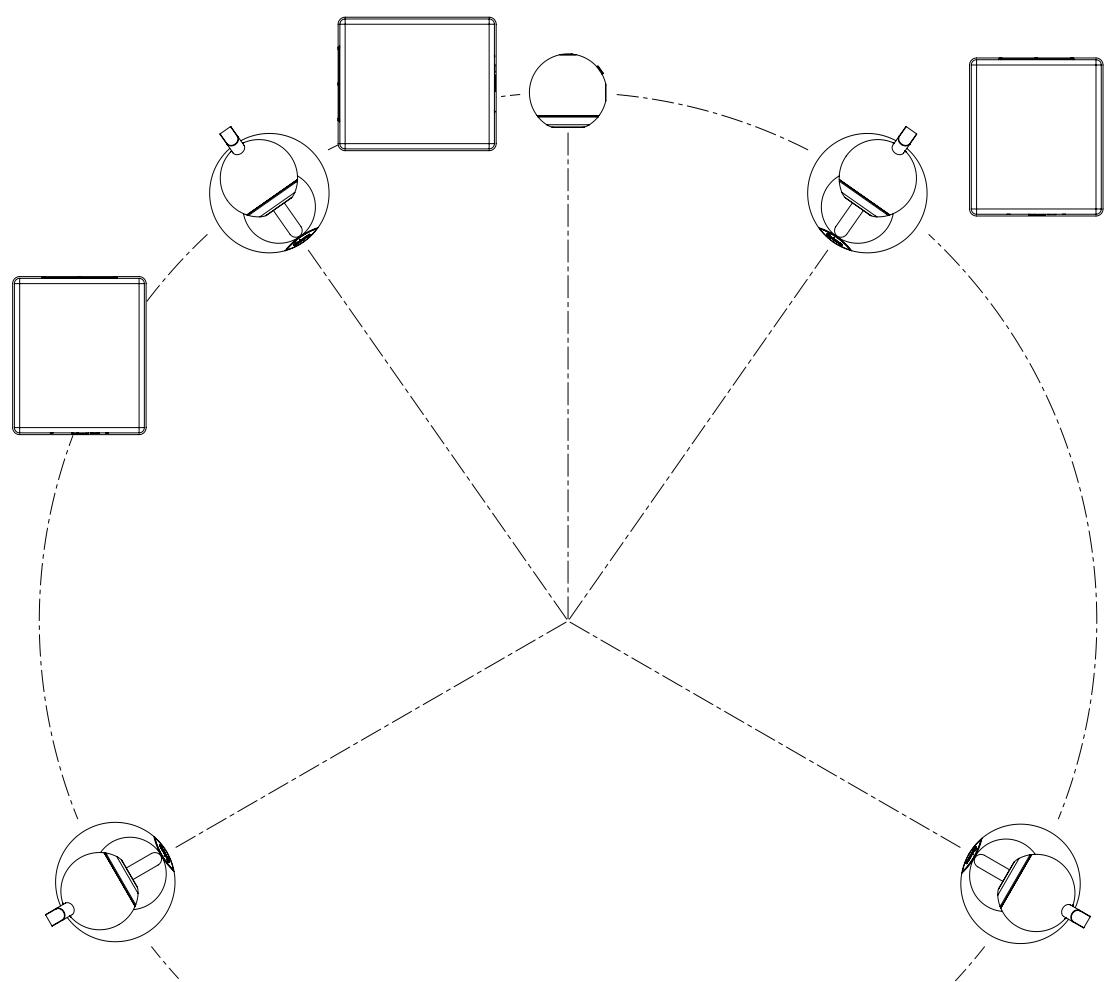

Positionierung des Riga

Um die Riga und den Cabasse Subwoofer zu positionieren, raten wir Ihnen, sich so prazise wie möglich an das Schema 3 zu halten. Der Cabasse Subwoofer muss im vorderen Teil der Hörzone aufgestellt werden. Wenn er an einer Wand positi-niert ist, werden die extremen Tieftöne noch verstarkt und die Schallreflexionen der Frenzen zwischen 80 und 200Hz begrenzt. Für optimale Ergebnisse ist es auf jeder Fall in Abhängigkeit von der Raumakustik nötig, die Positionierung des Sys- tems zu testen.

ANSCHLUSSE

Bei jedem Anschluss muss unbedingt die Phase eingehalten werden: die roten + Anschlüsse des Verständerkers müssen mit den roten + Anschlüsen des Riga verbunden werden. Das Gleiche geschieht mit den schwarzen - Anschlülsen.

Konfiguration 2.1 ④

2 Riga + 1 Cabasse Subwoofer

Mit einem Laufsprecherkabel die Verständerkerausgabe an die HIGH LEVEL INPUT L (links) und HIGH LEVEL INPUT R (rechts) Enden des Cabasse Subwooferrs anschließen und die HIGH LEVEL OUTPUT L (links) und HIGH LEVEL OUTPUT R (rechts) Ausgänge des Cabasse Subwooferrs an die Riga ⑤.

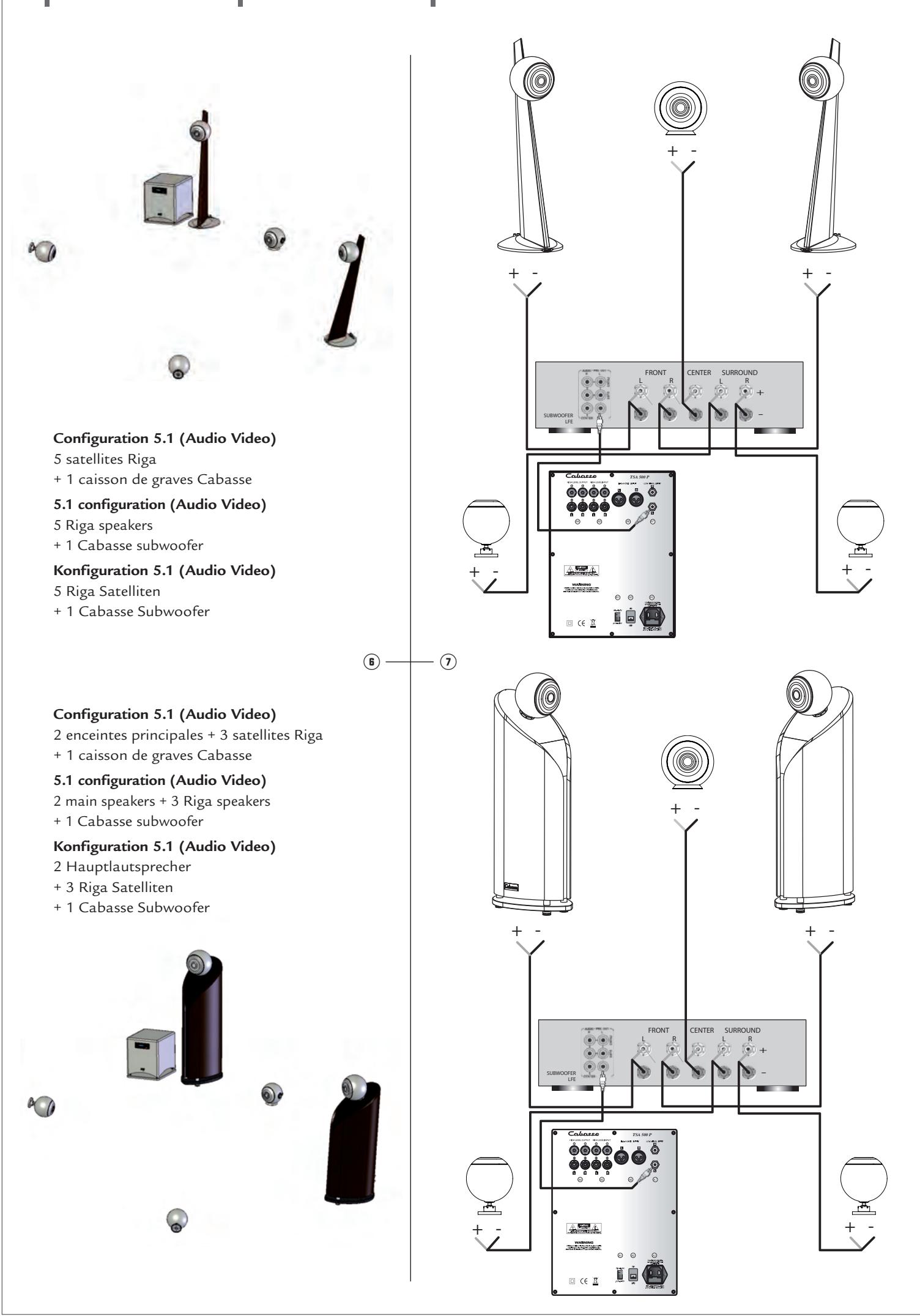

Konfiguration 5.1 6

5 Riga + 1 Cabasse Subwoofer oder
2 Hauptloutsprecher + 3 Riga + 1 Cabasse Subwoofer

Wenn Ihr Audio-Video Veränder den Subwoofer in Stereo steuert, verbinden Sie jeder Audio-Video Veränderkerausgang direkt mit dem entsprechenden Lautsprecher. In thisem Fall wird der Cabasse Subwoofer an einen der der linken L (links) oder rechten R (rechts) CINCH RCA LINE IN Stecker angeschlossen ⑦.

Jetzt müssen Sie das « Set up » Menu Ihr's Audio-Video Verständskers folgendermaßen programmieren :

5 Riga + 1 Cabasse Subwoofer

FRONT	SMALL
CENTER	SMALL
SURROUND	SMALL
SUBWOOFER / LFE	YES

2 Hauptlautsprecher + 3 Riga

+1 Cabasse Subwoofer

FRONT	SMALL ou LARGE*
CENTER	SMALL
SURROUND	SMALL
SUBWOOFER / LFE	YES

*Je nach der Wiedergabekapazität der Tieffrequencyn werden die Hauptlautsprecher auf SMALL oder LARGE eingestellt.

Manche Audio-Video Veränderungen: Parameterien, Parameter Value, Parameter Type, Parameter Value Range, Parameter Value Range, Parameter Value Range, Parameter Value Range, Parameter Value Range, Parameter Value Range, Parameter Value Range, Parameter Value Range, Parameter Value Range, Parameter Value Range, Parameter Value Range, Parameter Value Range, Parameter Value Range, Parameter Value Range, Parameter Value Range, Parameter Value Range, Parameter Value Range, Parameter Value Range, Parameter Value Range, Parameter Value Range, Parameter Value Range, Parameter Value Range, Parameter Value Range, Parameter Value Range, Parameter Value Range, Parameter ValueRange,ParameterValueRange,ParameterValueRange,ParameterValueRange,ParameterValueRange,ParameterValueRange,ParameterValueRange,ParameterValueRange,ParameterValueRange,ParameterValueRange,ParameterValueRange,ParameterValueRange,ParameterValueRange,ParameterValueRange,ParameterValueRange,ParameterValueRange,ParameterValueRange,ParameterValueRange,ParameterValueRange,ParameterValueRange,ParameterValueRange,ParameterValueRange,ParameterValueRange,ParameterValueRange,ParameterValueRange,ParameterValueRange,ParameterValues

SUBWOOFER	ONLY
SUBWOOFER stereo	YES

Wenn die Filterfrequenz eingestellt werden kann, muss sie auf 100Hz geregelt werden.

EINSTELLUNGEN DES CABASSE SUBWOOFFERS SANTORIN 30I - SANTORIN 30

These zwei Subwoofer sind mit entsprechenden Cabasse-Endstufen ausgestattet. Die Anschlüsse sind identisch, die Einstellungen unterschiedlich. Für die Einstellungen, die vonden Position der Laufsprecher abhängen (Phase, Versprüfung), beziehen Sie sich jeweils auf die Betriebsanleitungen der entsprechenden Modelle.

SUBWOOFER SANTORIN 30i

Die Regler zur Einstellung befinden sich auf der Rückseite des Santorin 30i.

Einstellung der Crossover Frequency

• Bei 2.1 Konfiguration : 100 Hz
• Bei 5.1 Konfiguration und mehr : den Frequenzregler “crossover frequency” des Santorin 30i auf 200 Hz stellen und im Menu des AV-Prozessors den Tieffpassfilter des Subwooferers auf 10

CROSSOVER FREQUENCY

Level Lautstärkeeinstellung

Die LEVEL Lautstärke wird nach Bedarf und abhängig vom Hörraum und der jeweiligen Position der Riga und des Sub-

woofers eingestellt. Die Einstellung auf eine mittlere Lautstärke wird für Riga mit Hilfe des Lautstarkereglers (Level) folgendermaßen gehandelt :

Optimisieren Sie dann die Lautstärkeeinstellung,
indem Sie eine Stereouelle (CD) und Ihnen gut besteht.
Musikstücke anhoren.

Zur Einstellung des LFE-Kanals (spezielle Basseffekte) benutzen Sieitte das Menu SET UP Ihres Audio-Video Verstärkers und passen Sie das Ausgangsniveau dieser Kanals an, ohne die Level Einstellung des Subwoofoers zu verändern.

SUBWOOFER SANTORIN 30

These Einstellungen werden im Menu des Santorin 30 mit Hilfe des frontalen Kontrolpannels geregelt.

Einstellung der Crossover Frequency

• Bei 2.1 Konfiguration : 80 Hz im Menu “LOWPASS FILTER”
• Bei 5.1 Konfiguration und mehr : geben Sie 200Hz im Menu „LOWPASS FILTER" des Santorin 30 und 100Hz in der entsprechenden Rubrik des AV-Prozessors ein.

Level Lautstärkeeinstellung

Die LEVEL Lautstärke wird nach Bedarf und abhängig vom Hörraum und der jeweiligen Position der Riga und des Subwoofer's eingestellt. Die Einstellung auf eine mittlere Lautstärke wird für Riga durch Eingeben von 0 dB für den Parameter „VOLUME" des Santorin 30 erreicht.

Optimisieren Sie dann die Lautstärkeeinstellung, indem Sie eine Stereoquelle (CD) und ihren gut bekannte Musikstücke anhoren.

Zur Einstellung des LFE-Kanals (spezielle Basseffekte) benutzen Sieitte das Menu SET UP Ihres Audio-Video Verstärkers und passen Sie das Ausgangsniveau dieser Kanals an, ohne die Level Einstellung des Subwoofoers zu verändern.

PFLEGE

Die Gehäuse sind mit hochwertigem Echtholz furniert. Sie sind dank zweier Lackschichten und mit einer zusätzlichen Schicht gegen Kratzer geschützt und können mit einem feuchten Tuch abgerieben werden.

GARANTIE

Bitte senden Sie die Garantiekarten innerhalb von 60 Tagen ab Kaufdatum komplett ausgefüllt ein oder halten Sie diese on line registrieren unter www.cabasse.com

Auf unserer Web-seite finden Sie weitere Möglichkeiten der Garantieveränderung.

Wenn Sie, unsere Ratschläge über den Anschluss und die Aufstellung befolgen, werden ihre Lautsprecher jederzeit zufriedenstellend Funktionieren und Sie erfreiuen. Täglich erhalten wir Briefe von Kunden, die glücklich und zufrieden über die gleichbleibende Qualität ihrer Lautsprecher sind. Diese Briefe sind unsere größte Belohnung für unsere Arbeit.

TECHNISCHE SPEZIFKATIONEN

SPEZIFIKATIONEN	RIGA
Satellit	2/7 Kanäle
Anzahl der Wege	2
Dreiweg	Coaxial SCS Hoch/Mittel-Tiefton BC17
Bandbreite	95 Hz - 20 000 Hz
Wirkungsgrad	90 dB/2,8V/1m
Nennwiderstand	8 ohm
Mindestwiderstand	3,4 ohm
Nennleistung	150 W
Spitzenleistung	1 000 W
Serienmäßig
Riga
Ausführungen	Kirschbaum/Kugel Perlschwarz Santos/Kugel Perlschwarz Wenge/Kugel Perlschwarz Wenge/Kugel Perlmutt

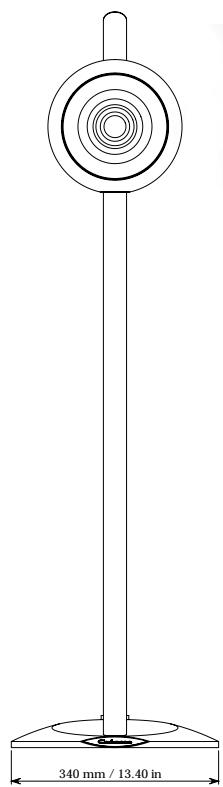

Abmessungen (H x B x T)	123 x 34 x 39 cm
Gewicht	14 kg

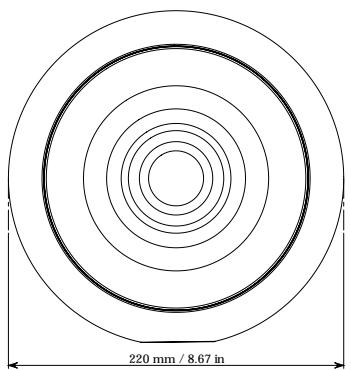

Riga

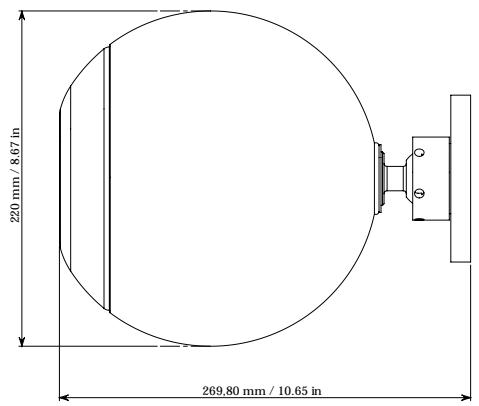

mit Wandbefestigung Ausführungen Abmessungen (H x B x T)	Perlmutt - Perlschwarz - Weiß
Gewicht	22 x 22 x 27 cm
6 kg
Riga

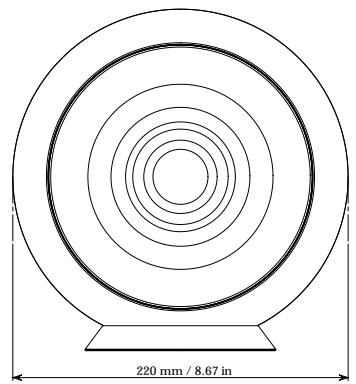

mit Sockel Ausführungen Abmessungen (H x B x T)	Perlmutt - Perlschwarz
Gewicht	22,4 x 22 x 21 cm
	5,5 kg

Cabasse

Cabasse SA - 210, rue René Descartes - BP 10 - 29280 Plouzané

Tel [phone] - Fax [phone]

www.cabasse.com - [e-mail]
