BEDIENUNGSANLEITUNG SANTORIN 25 CABASSE
SUBWOOFERS GEBRAUCHSANWEISUNG

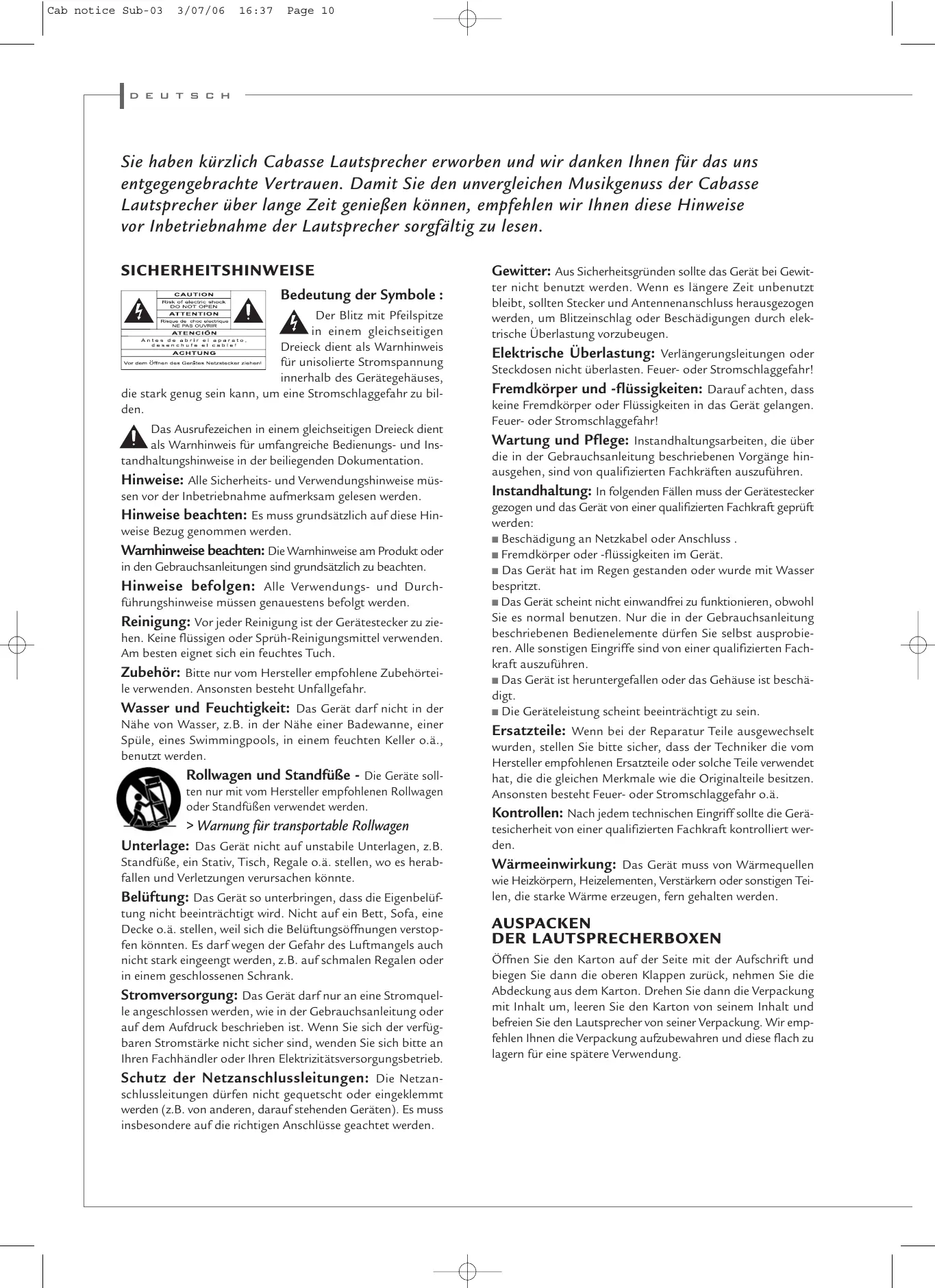

Sie haben kürzlich Cabasse Lautsprecher erworben und wir danken Ihnen für das uns entgegenbebrachte Vertrauen. Damit Sie den unvergleichen Musikgenuss der Cabasse Lautsprecher über lange Zeit genießen konnen, empfehlen wir Ihnen diese Hinweise vor Inbetriebnahme der Lautsprecher sorgfältig zulesen.
SICHERHEITSHINWEISE

Bedeutung der Symbole :
Der Blitz mit Pfeilspitze in einem gleichseitigen Drieck dient als Warnhinweis für unisolierte Stromspannung innerhalb des Gerätegehäuses,
die stark genug sein kann, um eine Stromschlaggefahr zu bilden.
Das Ausrufezeichen in einem gleichseitigen Dreieck dient als Warnhinweis für umfangreiche Bedienungs- und Instandhaltungshinweise in der beiliegenden Dokumentation.
Hinweise: Alle Sicherheits- und Verwendungshinweise müssen vor der Inbetriebnahme aufmerksam gelesen werden.
Hinweise beachten: Es muss grundsätzlich auf diese Hinweise Bezug genommen werden.
Warnhinweise beachten: Die Warnhinweise am Produkt oder in den Gebrauchsanleitungen sind grundsätzlich zu beachten.
Hinweise befolgen: Alle Verwendungs- und Durchführungshinweise müssen genauestens befolgrt werden.
Reinigung: Vor jeder Reinigung ist der Gerätestecker zuziehen. Keine flüssigen oder Sprüh-Reinigungsmittel verwenden. Am besten eignet sich ein feuchtes Tuch.
Zubehör:itte nur vom Hersteller empfohlene Zubehörteile verwenden. Ansonsten besteht Unfallgefahr.
Wasser und Feuchtigkeit: Das Gerätarf nicht in der Nähe von Wasser, z.B. in der Nähe einer Badewanne, einer Spülle, eines Swimmingpools, in einem feuchten Keller o.a., benutzt werden.

Rollwagen und Standfuße - Die Geräte sollen nur mit vom Hersteller empfohlenen Rollwagen oder Standfußen verwendet werden.
Warning für transportable Rollwagen
Unterlage: Das Gerät nicht auf unstabile Unterlagen, z.B. Standfuß, ein Stativ, Tisch, Regale o.a. stellen, wo es herabfallen und Verletzungen verursachen können.
Belüftung: Das Gerät so unterbringen, dass die Eigenbelülfung nicht beeinträchtigt wird. Nicht auf ein Bett, Sofa, eine Decke o.a. stellen, weil sich die Belüftungsöffnungen verstopfen konnten. Esarf gegen der Gefahr des Luftmangels auch nicht stark eingeengt werden, z.B. auf schmalen Regalen oder in einem geschlossenen Schrank.
Stromversorgung: Das Gerätarf nur an eine Stromquelle angeschlossen werden, wie in der Gebrauchsanleitung oder auf dem Aufdruck beschreiben ist. Wenn Sie sich der verfügbaren Stromstärke nicht sicher sind, wenden Sie sichitte an ihren Fachhändler oder ihren Elektrizitätsversorgungsbetrieb.
Schutz der Netzanschlussleitungen: Die Netzanschlussleitungen dürfen nicht gequetscht oder eingeklemmt werden (z.B. von anderen, darauf stehenden Geräten). Es muss insbesondere auf die richtigen Anschüsse gehetet werden.
Gewitter: Aus Sicherheitsgründen sollen das Gerät bei Gewitter nicht benutzt werden. Wenn es langere Zeit unbenutzt bleibt, sollenn Stecker und Antennenanschluss hersausgezogen werden, um Blitzeinschlag oder Beschädigungen durch elektrische Überlastung vorzubeugen.
Elektrische Überlastung: Verlängerungsleitungen oder Steckdosen nicht überlasten. Feuer- oder Stromschlaggefahr!
Fremdkörper und -flüssigkeiten: Daraufachten, dass keine Fremdkörper oder Flüssigkeiten in das Gerät gelangen. Feuer- oder Stromschlaggefahr!
Wartung und Pflege: Instandhaltungsarbeiten, die über die in der Gebrauchsanleitung beschriebenen Vorgänge hinausgehen, sind von qualifizierten Fachkräften auszufahren.
Instandhaltung: In folgenden Fällen muss der Gerästecker gezogen und das Gerät von einer qualifizierten Fachkraft geprüft werden:
■ Beschädigung an Netzkabel oder Anschluss.
Fremdkörper oder -flüssigkeiten im Gerät.
Das Gerät hat im Regen gestanden oder wurde mit Wasser bespritzt.
Das Gerät scheint nicht einwandfrei zu Funktionieren, obwohl Sie es normal benutzen. Nur die in der Gebrauchsanleitung beschreibenben Bedienelemente)dürfen Sie selbst ausprobieten. Alle sonstigen Eingriffe sind von einer qualifizierten Fachkraft auszuführen.
Das Gerät ist heruntergefallen oder das Gehäuse ist beschädigt.
Die Geräteleistung scheint beeinträchtigt zu sein.
Ersatzteile: Wenn bei der Reparatur Teile ausgewechselt wurden, stellen Sieitte)sicher, dass der Techniker die vom Hersteller empfohlenen Ersatzteile oder solche Teile verwendet hat, die die gleichen Merkmale wie die Originalteile besitzen. Ansonsten besteht Feuer- oder Stromschlaggefahr o.ä.
Kontrollen: Nach jedem technischen Eingriff sollte die Gerätesicherheit von einer qualifizierten Fachkraft kontrolliert werden.
Wärme einwirkung: Das Gerät muss von Wärmequellen wie Heizkorpern, Heizelementen, Verstärkern oder sonstigen Teilen, die starke Wärme erzeugen, fern gehalten werden.
AUSPACKEN DER LAUTSPRECHERBOXEN
Öffnen Sie den Karton auf der Seite mit der Aufschrift und biegen Sie dann die oberen Klappen darüber, behmen Sie die Abdeckung aus dem Karton. Drehen Sie dann die Verpackung mit Inhalt um, leeren Sie den Karton von seinem Inhalt und befrenien Sie den Laufsprecher von seiner Verpackung. Wir empfehlen Ohnen die Verpackung aufzubewahren und diese flach zu lagern für eine spätere Verwendung.
AUFSTELLUNG DER LAUTSPRECHER
Aufstellung der Laufsprecher
Unsere Laufsprecher sind für den vertikalen Betrieb entwickelt worden.
Die meisten unserer Modele werden mit Spikes zur Entkopplung ausgeliefert, diese müssen in die dafür vorgesehenen Stellen unter der Lautsprecherbox geschraubt werden. These Spikes ermöglichen gleichzeitig einen besseren Stand und vermindern Schwingungen und Resonanzen, die bei gewissen Fussboden, speziell Holzböden, entstehen.
Das Magnetfeld der Lautsprecherchassis strahlt weiter als das Gehäuse der Box aus, deshalb sollte man diese mindestens 50 cmweit von Geräten aufstellen, die auf Magnetsstrahlungen empfindlich reagieren wie z.b. Fernseher, PC-Monitore, Disketten, Magnetbänder, Speicher-und Chip-Karten. Unsere Centerspeaker sind davon nicht betroffen da diese magnetisch abgeschirmt sind.
Optimale Aufstellung der Lautsprecher im Hörraum
Die ideale Aufstellung für ein Stereo 2.1 System
Im Falle einer Stereo Abhörung mit 2 Laufsprecherboxen oder 2 Satellitenboxen und 1 Subwoofer, empfehlen wir Ihnen den Subwoofer in der vorderen Hörzone aufzustellen. Die Aufstellung des Subwoofer in der Höhe einer Wand verstärk den Tiefbass, aber beschränkt damit die Reflexionen der Frequenzen von 80 bis 200Hz . Um den besten Klang zu erzielen empfehlen wir verschiedene Aufstellungsmöglichkeiten auszuprobieren.
Die ideale Aufstellung für ein 5.1 Audio-oder Heimkinosystem
Wird der Stereoanlage ein Heimkino-Set beigefügt, muss die Aufstellung der zusätzlichen spezifischen Laufsprecherboxenalanders aufmerksam vorgenommen werden.
Der Centerspeaker sollte so nah wie möglich am Bildschirm aufgestellt werden, und darüber innerhalb der Hörzone Dort, wo in den Dialogen die hochstmögliche Kohärenz zwischen Bild und Ton erreicht wird. In der Praxis sollte der Centerspeaker über dem Bildschirm angebracht werden, wenn die Hauptlautsprecher niedriger sind als der Center, oder unterhalb des Bildschirms, falls die HauptlautsprecherHigher sind als der Center. Soweit es möglich ist, sollte der Centerspeaker auch ein weniger nach hinten aufgestellt werden, damit die Entfernung zwischen dieser und dem Zuhörer die gleiche ist wie zwischen dem Hörer und den Hauptboxen.
Die hinteren Effekt- oder Surround Laufsprecher sollen in der Höhe, an den Seitenwänden aufgestellt werden. Sie sollen ein weniger hinter der Hörzone angebracht werden.
Der Subwoofer sollen in der vorderen Hörzone aufgestellt werden. Die Aufstellung des Subwoofoers in der Höhe einer Wand verstarkt den Tiefbass aber beschränkt die Reflexionen der Frenzen von 80 bis 200Hz . Um den besten Klang zu erzielen empfehlen wir verschiedene Aufstellungsmöglichkeiten auszuprobieren.
Ihr A/V Veränderer erhöht Ohnen, einen perfekten Abgleich der Lautstärken und der Entfernungen der einzelnen Lautsprecherboxen zu ermitteln. Diese Abgleich (Setup) sollte sehr genau durchgefuhrt werden damit ein koharentes Klangbild erzielt wird.
Erster Schritt : alle Geräte ausser Betriebnehmen. Um den Anschluss der Boxen durchzuführen, muss man zwei Dinge berücksichtigten : den Kabelquerschnitt und die Einhaltung der Phasen die durch + und - gekennzeichnet werden.
ANSCHLUSS
Querschnitt des Kabels
Um die Qualität von ihren Laufsprecherboxen voll auszuschöpfen und Leistungsverluste zu vermeiden, muss man den
elektrischen Widerstand der Anschlusskabel zwischen Box und Veränder so gering wie möglich halten. Um Ihnen bei der Wahl des Kabelquerschnitts zu halten, geben wir Ihnen nachstehend eine Tabelle.
| Abstand Verständner/Box | Querschnitt |
| 4,5 m | 1,5 mm² |
| 6 m | 2 mm² |
| 7,5 m | 2,5 mm² |
| 9 m | 3 mm² |
| 12 m | 4 mm² |

Achtung, bevor Sie ihre Anlage an das Stromnetz anschließen, müssen Sie sicherenstellen, dass die Netzspannung der auf dem Schalter AC voltage selector 115 V-230V8 der angegebenen Spannung entspricht.
Phase
Die Lautsprecherboxen und die Verstärker haben markierte Anschlussklemmen. Es gibt zwei gängige Arten, diese Kennzeichnung vorzunehmen: entweder eine Klemme rot und eine Klemme schwarz oder eine Klemme + und eine Klemme -. Aufjenen Fall mussen die beiden Kanäle auf die gleiche Art und Weise angeschlossen werden; d.h. z.B. dass die rote
Klemme des Verständracters auf die + Klemme der Box kommt ; die schwarze Klemme des Verständracters gehen in thism Falle auf die - Klemme der Box.
Die Eingangssignalsanschlüsse können auf zwei verschiedene Weisen vorgenommen werden :

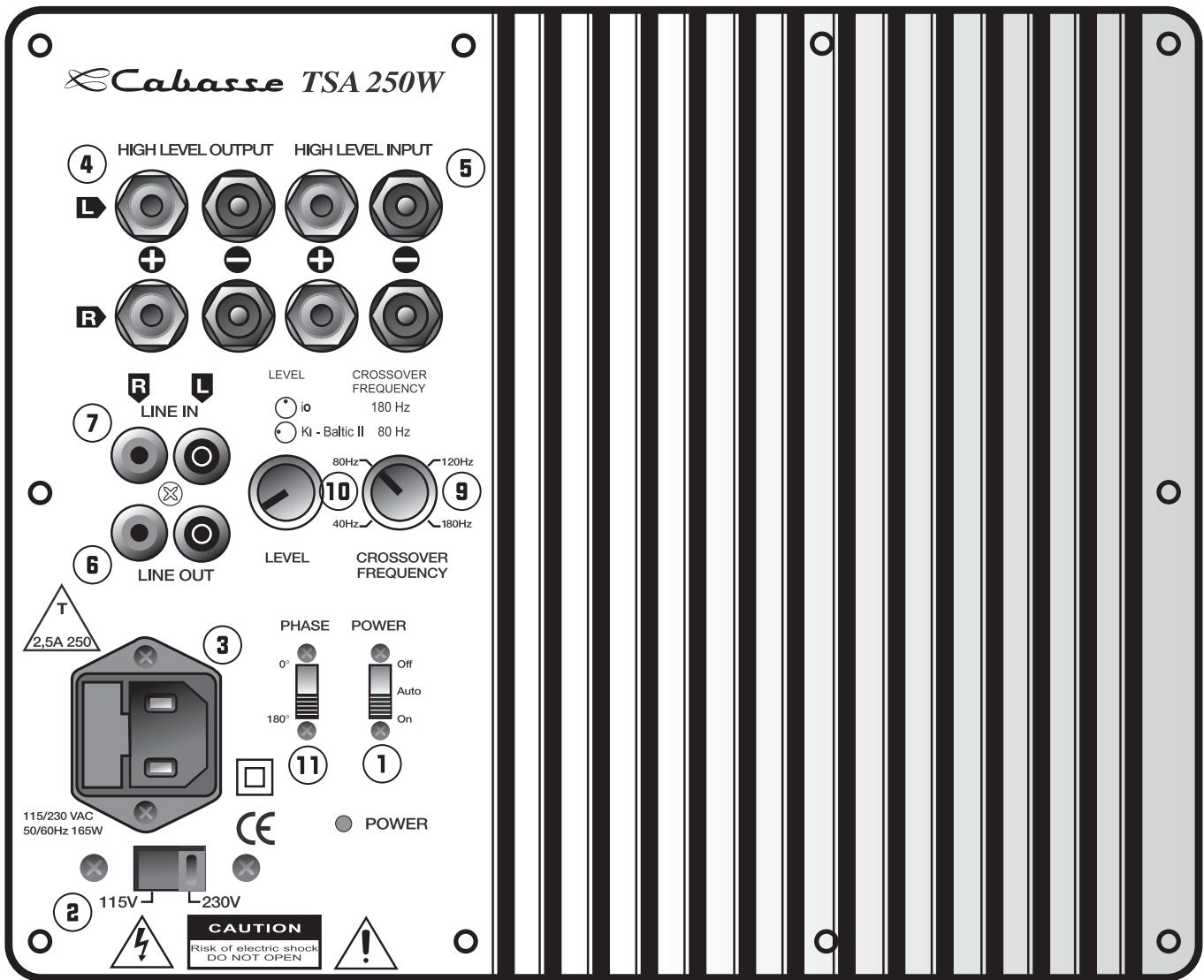

entweder mit abgeschirmten Koaxialkabeln an den CINCH RCA LINE IN ⑦ und LINE OUT ⑥ Ein- und Ausgängen,
oder mit dem herkömmlichen Laufsprecherkabel an den HIGH LEVEL INPUT ⑤ und HIGH LEVEL OUTPUT ④ Laufsprecheranschlussen.
Die Eingänge sind stereophonisch, linke L (left) und rechte R (right) Tieftöne werden im Verständiger gemischt. Falls ein Mono-Signal am Subwoofer anliegen sollte, daß nur einer der Eingänge L (left) oder R (right) benutzt werden.
Zusammenschaltung
mit den CINCH RCA Anschlüssen
LINE IN ⑦ Anschlüsse
Wenn Ihr Vorverstärker oder der Verständärker Ihrer Audio/Videoanlage einen Vorverständärker Stereo-Ausgang besitzt, müssen die linken L (left) und rechten R (right) Ausgänge des Verständrkers oder Vorverständrakers mit den linken L (left) und rechten R (right) LINE IN ⑦ Eingängen des Subwoofoers verbunden werden.
Wenn ihre Anlage nur über einen einzigen Monoausgang verfügbar Subwoofer/LFE), muss dieser entweder mit dem linken L (left) oder rechten R (right) LINE IN ⑦ Eingang verbunden werden.
Die linken L (left) und rechten R (right) LINE OUT 6 Anschluse geben die am LINE IN ⑦ Eingang ankommende NF-Signale bis 80Hz gefiltert wieder. An diesen LINE OUT 6 Ausgängen kann der Veränder der Hauptlawsprecher angeschlossen werden.
Zusammenschaltung mit den Lautsprecher-Anschlüssen
Wenn Ihr Vollverständiger keinen NF-Ausgang besitzt, müssen die Ausgänge des Verständers an die linken L (left) und rechten R (right) HIGH LEVEL INPUT ⑤
Anschlüsse des Subwoofer's angeschlüssen werden. Sie konnen den Tieftonlautsprecher an die für Lautsprecher bestimmten Anschlüsse Ihres Verstärkers anschließen Wenn Sie die linken und rechten Ausgänge Ihres Verstärkers an die linken und rechten Eingänge des Subwoofer's anschließen, darüber Sie die Phasen (+ und - oder Rot und Schwarz) der Kabel nicht vertauschen, sonst riskieren Sie eine Panne des Haupt/Vollverstärkers.
HIGH LEVEL OUTPUT ④ Anschlüsse
These Anschlüsse geben das gleiche, bis 200 Hz reichende und dann gefilterte, Signal wieder wie das an die HIGH LEVEL INPUT 5 Eingänge und erlauben zum Beispiel einen Anschluss der Hauptlautsprecher. Sie können diese Anschlüsse eventuell benutzen, wenn Sie parallel zu dem ersten Subwoofer einen zweiten einsetzen wollen. In thisem Fall müssen die HIGH LEVEL OUTPUT 4 Ausgabe eines Subwoofer an die HIGH LEVEL INPUT 5 Anschlüsse des zweiten Subwoofer angeschlossen werden. Bei einer derartigen Disposition muss das Signal am linken L (left) und rechten R (right) HIGH LEVEL INPUT 6 Eingang des ersten Subwoofer's eintreten.
Netzanschluss
Der Stecker 3 dient zum Anschluss des Subwoofoers. Die Netzspannung wird mit Hilfe des Schalters 115V - 230V 2 eingestellt. Zum Einschalten wird der Schalter POWER 1 auf AUTO oder ON gestellt. In der Position STANDBY Goes das Gerät automatisch in den Standby- Modus, wenn eine Minute lang kein Signal empfangen wird. Bei Eintritt eines Signals schaltet sich der Subwoofer automatisch wieder ein.
Achtung, bevor Sie ihre Anlage an das Stromnetz anschließen, müssen Sie sicherstellen, dass die Netzspannung der auf dem Schalter 115 V - 230 V (2) der angegebenen Spannung entspricht.
EINSTELLUNGEN
LEVEL 10
Bei einer ersten Einstellung der Lautstärke regeln Sie den CROSSOVER FREQUENCY auf ungebahr 120 Hz, dann stellen Sie die Lautstärke LEVEL ⑨ hoher, bis Sie die gewünschte Tieftonstarke erreicht haben. Nach Einstellung der gewünschten Frequenz am CROSSOVER FREQUENCY and der gewünschten Phase am PHASE ① Schalter, müssen Sie wahrscheinlich erneut die Lautstärke am Schalter LEVEL ⑩ einstellen.
Dieser Potentiometer dient zur Einstellung der oberen Frequ- zen der Tonwiedergabe des Subwoofoers. Die Einstellung hängt vonden Hauptlautsprechern ab, die mit dem Subwoofer eingesetzt werden und von ihrer Funktionseise im Raum. Die Beste Übergangsfrequency ermittelt in Sie mit Hilfe von Versuchen.
PHASE ⑪
Je nach dem, wie der Subwoofer den Satellitenlautsprecher gegenüber positioniert ist, kann es vorkommen, dass die Phase des Subwoofoers für eine bessere Tonqualität umgekehrt werden muss. Hierfür muss der Schalter von 0^ auf 180^ verstellt werden. Je nach Einstellung des CROSSOVER FREQUENCY 9
Potentiometers muss Sie selbst entscheiden, welche Phase die Beste ist. Achtung, wenn Sie einen zweiten Subwoofer einsetzen, muss dont der Phasenumschalter in der gleichen Position stehen wie auf dem ersten Subwoofer.
SPEZIFIZIERUNG & TECHNISCHE CHARAKTERISTIKEN
Santorin 21
Aktive Bandpass Subwoofer
Lautsprecherchassis : 21 cm Ø - Modell 21MT3
Bandbreite : 35-160 Hz in halb schalltoten Raum
Max.Schalldruck:108dB
Nominalleist.des Verstärkers : 250 W
Spitzenleistung : 750 W
Übernehmetfrequency : von 40 - 160 Hz einstellbar
Phasenschalter: 0^ normale Phase - 180^ umgekehrte Phase
Signaleingänge: 2 tief - 2 hoch
Stromversorgung : 115 / 230 VAC - 50 / 60 Hz
Max. Leistungsaufnahme : 165 W
Abmessungen (H× L× T):33× 33× 36 cm
Gewicht : 13 kg
Santorin 25
Aktive subwoofer
Lautsprecherchassis:25cm -Modell 25S20
Bandbreite : 30-150 Hz in halb schalltoten Raum
Max.Schalldruck:111dB
Nominalleist.des Verstärkers : 250 W
Spitzenleistung : 750 W
Übernehmetfrequency : von 40 - 150 Hz einstellbar
Phasenschalter: 0^ normale Phase - 180^ umgekehrte Phase
Signaleingänge : 2 tief - 2 hoch
Stromversorgung : 115 / 230 V AC - 50 / 60 Hz
Max. Leistungsaufnahme : 165 W
Abmessungen (H× L× T):42× 36× 38cm
Gewicht : 19 kg
Für hohe Zuverlösigkeit und optimale Qualität entwickelt Cabasse seine Geräte permanent weiter und behält sich deshalb das Recht vor, an den auftechnischen Unterlagen oder Werbematerial gezeigten Modellen Änderungen vorzunehmen.
Auf unserer Homepage konnen Sie die spezifischen Einstellungen ersehen, die wir für unsere Subwooofers empfehlen. www.cabasse.com
