MODE D'EMPLOI Z-1000II JBSYSTEMS LIGHT

Mode D'Emploi des Z-800II, Z-1000II et Z-1020 Machines à Fumée

Nous vous félicitons pour l'achat de votre nouvelle Z-SERIES machine à fumée d'ANTARI.

Débarrasssez-vous de l'appareil et des piles usagées de manière écologique. Conformément aux dispositions légales de votre pays.

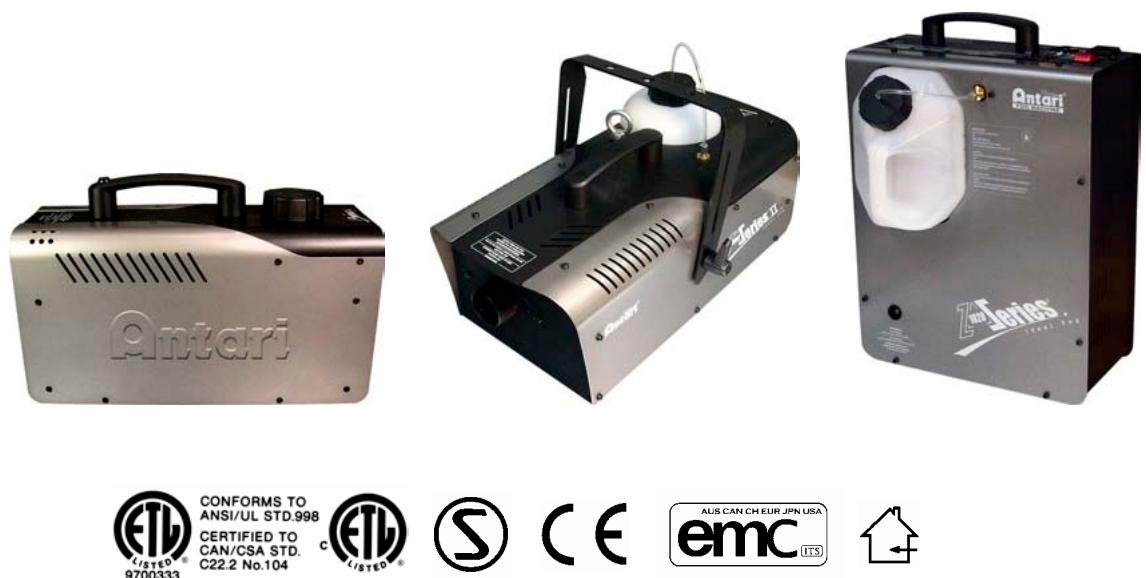

Antari Z-II machine à fumée

Nos you felicitons pour I'achat de voiture nouvelle machine à fumee d'ANTARI.

Introduction

Nous vous remercions d'avoir choisi une machine à fumée d'ANTARI Z. Vous étés en possession d'un produit robuste et puissant. En vue d'utiliser correctement votre nouvel apparil, veuillez lire attentivement ce mode d'emploi. Si vous respectez les instructions suivantes, vous profiterez d'une performance solide et convaincante de votre machine à fumée d'ANTARI pour de nombreuses années.

Pour assurer la longévité et le bon fonctionnement de votre machine à fumée, veuillez tire attentivement les instructions suivantes concernant le maniement, la sécurité et l'entretien.

Risques d'électrocution

Risque de décharge électrique. Démontez l'appareil de l'approvisionnement électrique avant desterolir la couverture.
Protégé de l'humidité.
L'appareil a ete concu pour un emploi dans des locaux clos. Ne pas utilise a l'extérieur.
Pour les modèles de 110V, utilisez uniquement des prises de courant à terre à 3 broches. Avant la première mise en marche, assurez vous que l'appareil soit branché à l'alimentation correcte.
Debranchez l'appareil avant de replir le réservoir.
Assurez you dinstaller la machine a fumée toujours droit.
Eteignez l'appareil ou débranchez-le du secteur, quand il est hors d'usage.
Si de l'humidité, du liquide ou du liquide à fumée devait penetrer à l'intérieur de l'appareil, débranchez immédiatement l'appareil et contactez un technician ou votre revendeur d'ANTARI avant de le réutiliser.
A l'intérieur de l'appareil, il n'y a aucune partie qui ait besoin d'être révisée. Les travaux d'entretien sont à faire effectuer par votre revendeur d'ANTARI ou par des spécialistes.

Danger d'incendie

L'appareil n'est prévu que pour l'usage par des personnes adultes. Installez-le hors de l'atteinte des enfants. Ne jamais faire marcher sans surveillance.
Ne jamais braquer le bec de l'appareil directement sur des personnes.
Le débit de la machine à fumée est très chaud. Pendant que la machine est en marche, respectez une distance d'environ 60 cm vis-à-vis son bec.
Installez l'appareil à un endroit bien aéré. Ne jamais couvr les orifices d'aération. Pour garantir une aération suffisante, laissez libre un espace de 20 cm autour et au-dessus de l'appareil.
Ne jamais braquer le bec de la machine sur des flames.
Le bec de la machine devient très chaud (300^) pendant son fonctionnement. Pour cela, tenez écarté de matériaux enflammables au bec de la machine à une distance minimum de 50~cm
Laissez refroidir la machine à fumée d'ANTARI avant toute manipulation.

Risques d'explosion

Ne jamais entremêler des liquides enflammables à composants gazeuz ou huileux au liquide à fumée.

Veuillez suivre toute instruction de sécurité appliquée sur le boîtier de votre machine à fumée d'ANTARI

Employez uniquement des liquides à fumée de haute qualité à base d'eau recommendés par votre revendeur. Autres liquides à fumée pourraient cause des problèmes d'encrassage ou des crachotements.

Faites attention qu'il y ait always suffisamment de liquee a fumee au reservoir. Un emploi sans liquide pourait endommager la pompe ou provoquer la surchauffe de I'elément de chauffage.
Si vous machine à fumée d'ANTARI ne avait plus travailler correctement, l'éteignez immédiatement. Videz complètement le réservoir, emballez soignement l'appareil (au moins dans son emballage d'origine) et l'envoyez-le à leur revendeur d'ANTARI.
Toujours vider le réservoir avant d'envoyer ou transporter l'appareil.
Ne jamais avaler le liquide à fumée. Si c'était tout de même le cas, consultez un médecin immédiatement. En cas de contact avec la peau ou les yeux, rincer à grande eau.

Déballage & inspection

Ouvrez le carton d'extérieur et assurez vous que tous les parts n'aient subi aucun dommage durant leur transport. Assurez-vous que le carton d'expédition contient les articles suivants :

1. Une unité de machine de brouillard de la Z-Série II
2. Cable secteur
3. Z-10 télécommande
4. Mode d'emploi

Servez vous de la liste des "Accessoires" ci-jointe pour vérifier si votre modèle vous a été livré avec sonquipement complet. En cas de livreuron endommagée ou incomplète, toujours contactez immédiatement voserevendr d'ANTARI.

Installation

Enlevez tout matériel d'emballage. Assurez vous d'avoir enlevé toute la mousse et le rembourse en plastique, surtout au bec de la machine.
Placez la machine a fumee sur une surface plane et devissez le couvercle du réservoir du liquide a fumee.
Remplissez le réservor de liquide à fumée d'ANTARI ou d'un autre liquide à fumée de haute qualité à base d'eau. Refermez le réservoir.
Connectez fermement le cable de la télécommande à la douille d'entrée correspondante de la machine à fumée qui est située à son dos.

Maniement

Branchez la fiche d'alimentation de la machine à fumée dans une prise de courant avec terre. Mettez le commutateur d'alimentation à l'arrière de l'appareil à "ON". Le temps de préchauffage est terminé, dès que l'indicateur lumineux vert sur la télécommande s'allume.
Pour déclencher le jet de fumée, presse le bouton correspondant sur la télécommande. Continuez à appuyer sur le bouton jusqu'à ce que le début désiré soit atteint.
L'indicateur lumineux sur la télécommande s'eteint chaque fois que la machine se rechauffe pour atteindre la température de fonctionnement nécessaire.
Pour des informations complémentaires concernant le maniement de votre machine à fumée d'ANTARI, voir la partie intitulée "Maniement avec télécommande".

Les modèles disposant d'un ceentre de fixation peuvent être fixés au plafond. Lors de cette installation, faites attention que la fumée ne s'évapore pas directement en direction de visages de personnes. Quelle que soit la méthode d'installation que vous choississez, respectez que l'angle d'inclinaison ne soit pas supérieure à 15 degrès.

Important: Observetz always le nivea de liquide a fumee au reservoir pendant les jets de fumee. Un emploi sans liquide a fumee peut endommager la machine.

Si vous apercevez un débit trop faible, un bruit de la pompe ou la manque totale de débit, débranchez immédiatement votre machine. Vérifiez le niveau de liquide, la fusible externe, la connection à la télécommande et l'alimentation au secteur. Si tout apparait être correct, branchez de nouveau. S'il n'y a aucune production de fumée après que vous avez pressé le bouton sur la télécommande pendant 30

Seconds, verifiez si le liquideonne parle disperseur qui est attaché au réservoir. Si vous n'arrivez pas a déterminer la cause du problème, ne continuez pas à presser le bouton de la télécommande. Cela pourrait endomgarer notre machine. Envoyez la machine à retour à votre revendeur d'ANTARI.

Specifications

Nombre modèle	Z-800II	Z-1000II	Z-1020
Alimentation	AC100-120V, AC 220-240V / 50HZ - 60HZ
Puisance de rendement	800W	1,000W	1,000W
Volume d'émission	85 m³/min.	284 m³/min.	284 m³/min.
Contenu de ré servoir	0.8 Liter	1.7 Liter	2.5 Liter
Consommation de liquide	83 Min./ Liter	49 Min./ Liter	24 Min./ Liter
Poids	3.5 Kg.	6.6 Kg.	9.7 Kg.
Dimensions(mm)	L315 W128 H166	L430 W198 H153	L370 W295 H135
Éloigné Inclus	Z-10	Z-10	Z-10
Facultatif Éloigné	Z-40, Z-50	Z-40, Z-50	Z-40, Z-50

Maniement avec telecommande

La Z-10 est une télécommande qui contrôle les machines à fumée d'ANTARI Z-800II, Z-1000II et Z-1020 par l'intémediaire d'un cable à 10 mètres avec une fiche mini à 5 broches. Dés que l'appareil a atteint sa température de fonctionnement, la DEL verte s'allume sur la télécommande. Ceci indicate alors que l'appareil est prêt à l'utilisation: Effectuez le jet de fumée en pressant le bouton rouge. La DEL verte n'est pas allumée pendant que l'appareil préchauffe (environ 4 minutes) et pendant les intervalles de rechauffement après un jet de fumée effectué (environ 1-2 minutes). La DEL recommence à s'allumerès que l'appareil est de nouveau prê à l'utilisation.
La Z-40 est une télécommande qui contrôle les machines à fumée d'ANTARI Z-800II, Z-1000II et Z-1020 par l'intémediaire d'un cable à 10 mètres avec une fiche mini à 5 broches. Appuyez sur le bouton rouge pour allumer la télécommande. Ses deux touches permettent à l'utiliser de régler l'intervalle, la durée et la puissance de la fumée selon ses exigences. En pressant la touche jaune TIMER, la fonction de la minuterie est activée. Le régulateur INTERVAL sert à déterminer les intervalles entre les différents jets de fumée (entre 10 secondes et 4 minutes). La durée de chaque jet de fumée (entre 1 et 15 secondes) est régblable grâce au régulateur DURATION. Si la touche verte FOG est pressée, tous les autres régliages seront déactivés et la fumée sera produit à puissance maximale.
- La Z-50 est une télécommande sans fil avec une fiche mini à 5 broches. pour les machines à fumée d'ANTARI Z-800II, Z-1000II et Z-1020. Par l'intémédiaire de l'émetteur, votre machine à fumée peut être actionnée d'une distance de jusqu'à 50 mètres.

Maintien

Faites toujours attention de ne pas polluer le liquide à fumée. ÀpRES avoir rempli de liquide à fumée, refermez toujours immidiatement les couvercles du bidon de liquide et du réservoir de la machine.

Après une utilisation continue de 40 heures, il est recommandé de procéder à un nettoyage de l'appareil pour éviter une accumulation de résidus dans l'élement de chauffage. Utilisez une solution composée de 80% d'eau distilled et de 20% de vinaigre. Pratique le nettoyage de la manière suivante:

1. Àpres avoir débranché l'appareil et après avoir attendu qu'il soit refroidi, dévissez le bec de sortie au front de la machine et nettoyez de débris à l'aide de vinaigre et d'un cure-pipe. Assurez vous que le trou soit complètement débouché.
2. Videz complètement la machine de liquide à fumée. Versez la solution de nettoayge dans le réservoir. Branchez l'appareil et mettez-le en marche.
3. Faites marchez la machine dans une salle bien aérée jusqu'à ce que son réservoir soit vidé.
4. Revissez lebec de la machine.
5. Le nettoyage est accompli. Remplissez la machine de liquide a fumee.

Remarque: Dú à la consténsie visqueuse du liquide à fumée et à la haute température avec laquelle la fumée s'évapore, toutes les machines à fumée ont tendance à encrasser. Le maintaini régulier de la machine aranti cependant son usage solide pour de nombreuses années.

Nettoyez le boftier de la machine seulement avec un chiffon sec.
L'appareil est a stocker au sec.

Remarques de fonctionnement

Toute machines à fumée dégage une condensation autour de son bec de sortie qui pourrait mener à une accumulation d'humidité au-dessus de l'appareil. Prenez cela en considération lors du choix de l'emplacement de votre apparéil.
Pendant sa marche ou quelque temps après, il se peut de temps à autre qu'une machine à fumée débite spontanément de la fumée.
ÀpRES une utilisation continue toute machine à fumée a besoin de pauses de fonctionnement pour arrivé à sa température de fonctionnement correct. Pendant ce temps-là, aucune fumée ne peut être produit et la DEL verte "READY"sur la télécommande sera eteinte. Elle s'allumera quand la machine sera de nouveau prête à l'utilisation.

Lisez et Gardez ces instructions.

Série Antari Z-1000II ET Z-1020 DMX

Réglages DMX pour des machines à fumée Z-1000II et Z-1020 avec contrôle DMX

Canal A

0-128=Arrét

129 - 255 = Débit de fumée maximal (100%)

Les machines à fumée Z-1000II et Z-1020 possédent un contrôle DMX (sauf Z-800II). Tous les modèles peuvent être réglés par un canal DMX en ce qui concerne on ou off. Chaque canal varie entre les valeurs DMX 0 à 255. Des fonctions on ou off peuvent être programmes par le contrôleur DMX ou par le logiciel DMX via la fenêtre d'effets lumineux.

Entre les valeurs 0 et 128 du canal de contrôle A, la machine est en arrêt.

Entre les valeurs 129 et 255, la machine fonctionne avec un débit de fumée maximal.

S'il vous plaft faites attention que si la machine était codée sur l'adresse initiale DMX 130 dans l'exemple en haut, le canal A correspond exactement à cette adresse initiale DMX.

En général, les machines à fumée d'Antari contrôlés par DMX ont les données de puissance suivantes:

1. Température de fonctionnement moyenne = 250^
2. Durée d'intervalle avec un débit de fumée maximal env. 30 secondes
3. Débit de fumée constant avec env. 30% de débit de fumée (ce qui correspond à une valeur DMX entre 75).
