Type de produit	Machine à fumée
Marque	JBSYSTEMS LIGHT
Modèle	Z 1200II
Alimentation	AC 100-120 V ou 220-240 V, 50/60 Hz
Puissance	1250 W
Dimensions (L × l × H)	458 × 243 × 177 mm
Poids	10,9 kg
Capacité du réservoir	2,5 L
Consommation de liquide	44 min par litre
Volume d'émission	Environ 500 m³/min
Température de fonctionnement	Environ 250 °C
Distance de sécurité (bec)	60 cm des personnes, 50 cm des matériaux inflammables
Télécommande incluse	Z-8 multifonction (câble 10 m, fiche 5 pôles)
Fonctions télécommande	Manuel, continu, timer, réglage volume et intervalle
Contrôle DMX	Oui, 1 canal (valeurs 0-255)
Liquide recommandé	Liquide à fumée à base d'eau de haute qualité
Nettoyage régulier	Toutes les 40 heures : solution eau distillée 80 % + vinaigre 20 %
Entretien du bec	Dévisser et nettoyer avec vinaigre et cure-pipe
Stockage	Au sec, réservoir vidé avant transport
Sécurité	Protection contre l'humidité, utilisation en intérieur uniquement, ne pas couvrir les aérations

FOIRE AUX QUESTIONS - Z 1200II JBSYSTEMS LIGHT

Quel type de liquide utiliser avec le Z 1200II ?

Utilisez uniquement un liquide à fumée à base d'eau de haute qualité recommandé par votre revendeur. Les liquides inadaptés peuvent provoquer des encrassements ou des crachotements.

Comment démarrer la machine à fumée ?

Remplissez le réservoir de liquide, branchez l'alimentation, mettez l'interrupteur à l'arrière sur ON. Attendez que le voyant vert sur la télécommande s'allume, puis appuyez sur le bouton MANUAL (vert) pour produire de la fumée.

Que faire si la machine ne produit pas de fumée ?

Vérifiez le niveau de liquide, le fusible externe, la connexion de la télécommande et l'alimentation. Si tout est correct, attendez 30 secondes en appuyant sur le bouton. Si rien ne se produit, ne forcez pas et contactez votre revendeur.

Comment utiliser la fonction timer sur la télécommande Z-8 ?

Appuyez sur le bouton jaune TIMER. Le voyant jaune s'allume. Utilisez le bouton Intervalle pour régler le temps entre les décharges (10 à 250 secondes). La durée de chaque décharge est fixée à 15 secondes. Le volume se règle avec le bouton Volume.

Quelle est la distance de sécurité à respecter ?

Maintenez une distance d'au moins 60 cm entre le bec de la machine et les personnes, et 50 cm des matériaux inflammables. Le bec devient très chaud (300 °C) en fonctionnement.

Comment entretenir la machine après 40 heures d'utilisation ?

Préparez une solution de 80 % d'eau distillée et 20 % de vinaigre. Videz le réservoir, versez la solution, faites fonctionner la machine jusqu'à vidange dans un endroit aéré. Nettoyez également le bec avec du vinaigre et un cure-pipe.

Peut-on installer la machine au plafond ?

Oui, si votre modèle est équipé d'un ceintre de fixation. Veillez à ce que l'angle d'inclinaison ne dépasse pas 15 degrés et que la fumée ne soit pas dirigée directement vers des personnes.

Comment configurer le contrôle DMX ?

Réglez l'adresse DMX de départ. Le canal A contrôle le débit : valeurs 0-5 = arrêt, 6-249 = débit réglable (5 à 95 %), 250-255 = débit maximal (100 %). Utilisez votre contrôleur DMX ou logiciel pour programmer timer et volume.

Que faire en cas de contact du liquide avec la peau ou les yeux ?

Rincez immédiatement à grande eau. En cas d'ingestion, consultez un médecin sans tarder. Le liquide n'est pas destiné à être avalé.

Pourquoi le voyant vert s'éteint-il parfois ?

Le voyant s'éteint lorsque la machine se réchauffe pour atteindre la température de fonctionnement (environ 250 °C). Il se rallume quand elle est prête. C'est normal, surtout après une utilisation continue.

MODE D'EMPLOI Z 1200II JBSYSTEMS LIGHT

Mode d'Emploi des Z-1200II Machines à Fumée

Nous vous félicitons pour l'achat de votre nouvelle Z-SERIES machine à fumée d'ANTARI.

CONFORMS TO: U.S. ANSI/USD 30919-2007, 222 No. 10

Lisez et Gardez ces instructions

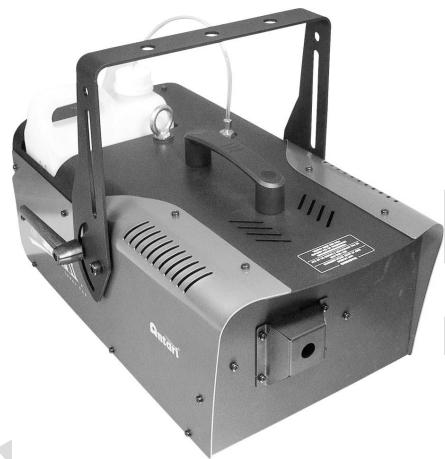

Antari Z-II machine à fumée

Nous vous remercions d'avoir choisi une machine à fumée d'ANTARI Z. Vous êtes en possession d'un produit robuste et puissant. En vue d'utiliser correctement votre nouvel appareil, veuillez lire attentivement ce mode d'emploi. Si vous respectez les instructions suivantes, vous profitez d'une performance solide et convaincante de votre machine à fumée d'ANTARI pour de nombreuses années.

Pour assurer la longévité et le bon fonctionnement de votre machine à fumée, veuillez lire attentivement les instructions suivantes concernant le maniement, la sécurité et l'entretien.

Risques d'électrocution

Risque de décharge électrique. Démontez l'appareil de l'approvisionnement électrique avant de déstabilir la couverture. Protégé de l'humidité. L'appareil a été conçu pour un emploi dans des locaux clos. Ne pas utiliser à l'extérieur. Pour les modèles de 110V, utilisez uniquement des prises de courant à terre à 3 broches. Avant la première mise en marche, assurez-vous que l'appareil soit branché à l'alimentation correcte. Débranchez l'appareil avant de remplir le réservoir. Assurez-vous d'installer la machine à fumée toujours droite. Eteignez l'appareil ou débranchez-le du secteur, quand il est hors d'usage. Si de l'humidité, du liquide ou du liquide à fumée devait pénétrer à l'intérieur de l'appareil, débranchez immédiatement l'appareil et contactez un technicien ou votre revendeur d'ANTARI avant de le réutiliser. A l'intérieur de l'appareil, il n'y a aucune partie qui ait besoin d'être révisée. Les travaux d'entretien sont à faire effectuer par votre revendeur d'ANTARI ou par des spécialistes.

Danger d'incendie

L'appareil n'est prévu que pour l'usage par des personnes adultes. Installez-le hors de l'atteinte des enfants. Ne jamais faire marcher sans surveillance. Ne jamais braquer le bec de l'appareil directement sur des personnes. Le débit de la machine à fumée est très chaud. Pendant que la machine est en marche, respectez une distance d'environ 60 cm vis-à-vis son bec. Installez l'appareil à un endroit bien aéré. Ne jamais couvrir les orifices d'aération. Pour garantir une aération suffisante, laissez libre un espace de 20 cm autour et au-dessus de l'appareil. Ne jamais braquer le bec de la machine sur des flammes. Le bec de la machine devient très chaud (300^) pendant son fonctionnement. Pour cela, tenez écarté de matériaux enflammables au bec de la machine à une distance minimum de 50 cm. Laissez refroidir la machine à fumée d'ANTARI avant toute manipulation.

Risques d'explosion

Ne jamais entremêler des liquides enflammables à composants gazeux ou huileux au liquide à fumée.

Veuillez suivre toute instruction de sécurité appliquée sur le boîtier de votre machine à fumée d'ANTARI

Employez uniquement des liquides à fumée de haute qualité à base d'eau recommandés par votre revendeur. Autres liquides à fumée pourrait cause des problèmes d'encrassage ou des crachotements. Faites attention qu'il y ait always suffisamment de lique a fumee au réservoir. Un emploi sans liquide pourrait endommager la pompe ou provoquer la surchauffe de l'elément de chauffage. Si vous machine à fumée d'ANTARI ne devant plus travailler correctement, l'éteignez immédiatement. Videz complètement le réservoir, emballez soigneusement l'appareil (au moins dans son emballage d'origine) et l'envoyez-le à votre revendeur d'ANTARI. Toujours vider le réservoir avant d'envoyer ou transporter l'appareil. Ne jamais avaler le liquide à fumée. Si c'était tout de même le cas, consultez un médecin immédiatement. En cas de contact avec la peau ou les yeux, rincer à grande eau.

Déballage & inspection

Ouvrez le carton d'extérieur et assurez-vous que tous les pièces n'aient subi aucun dommage durant leur transport. Assurez-vous que le carton d'expédition contient les articles suivants :

1. Une unité de machine de brouillard de la Z-Série II
2. Cable secteur
3. Z-8 télécommande multifonctionnelle avec la corde ci-jointe
4. Mode d'emploi

Servez-vous de la liste des "Accessoires" ci-jointe pour vérifier si votre modèle vous a été livré avec son équipement complet. En cas de livraison endommagée ou incomplète, contactez immédiatement votre revendeur d'ANTARI.

Installation

Enlevez tout matériel d'emballage. Assurez-vous d'avoir enlevé toute la mousse et le rembourse en plastique, surtout au bec de la machine. Placez la machine à fumée sur une surface plane et dévissez le couvercle du réservoir du liquide à fumée. Remplissez le réservoir de liquide à fumée d'ANTARI ou d'un autre liquide à fumée de haute qualité à base d'eau. Refermez le réservoir. Connectez fermement le câble de la télécommande à la douille d'entrée correspondante de la machine à fumée qui est située à son dos.

Maniement

Branchez la fiche d'alimentation de la machine à fumée dans une prise de courant avec terre. Mettez le commutateur d'alimentation à l'arrière de l'appareil à "ON". Le temps de préchauffage est terminé, dès que l'indicateur lumineux vert sur la télécommande s'allume. Pour déclencher le jet de fumée, pressez le bouton correspondant sur la télécommande. Continuez à appuyer sur le bouton jusqu'à ce que le début désiré soit atteint. L'indicateur lumineux sur la télécommande s'éteint chaque fois que la machine se réchauffe pour atteindre la température de fonctionnement nécessaire. Pour des informations complémentaires concernant le maniement de votre machine à fumée d'ANTARI, voir la partie intitulée "Maniement avec télécommande".

Les modèles disposant d'un ceintre de fixation peuvent être fixés au plafond. Lors de cette installation, faites attention que la fumée ne s'évapore pas directement en direction des visages de personnes. Quelle que soit la méthode d'installation que vous choississez, respectez que l'angle d'inclinaison ne soit pas supérieur à 15 degrès.

Important: Observe tous les niveaux de liquide à fumée au réservoir pendant les jets de fumée. Un emploi sans liquide à fumée peut endommager la machine.

Si vous apercevez un débit trop faible, un bruit de la pompe ou le manque total de débit, débranchez

immédiatement votre machine. Vérifiez le niveau de liquide, la fusible externe, la connection à la télécommande et l'alimentation au secteur. Si tout apparait être correct, branchez de nouveau. S'il n'y a aucune production de fumée après que vous avons pressé le bouton sur la télécommande pendant 3 0 secondes, vérifiez si le liquide passé par le disperseur qui est attaché au réserveir. Si vous n'arrive pas à déterminer la cause du problème, ne continue pas à presser le bouton de la télécommande. Cela pourrait endommager votre machine. Envoyez la machine à retour à votre revendeur d'ANTARI.

Specifications

Nombre modèle	Z-1200II
Alimentation	AC100-120V, AC220-240V / 50HZ-60HZ
Puisance de rendement	1250 W
Volume d'émission	ca. 500 m3./min.
Contenu de réserve	2.5 Liter
Consommation de liquide	44 min./Liter
Poids	10.9 Kg.
Dimensions(mm)	L458 W243 H177
Éloigné Inclus	Z-8

Maniement avec télécommande

La Z-8 est une télécommande multifonctionnelle qui contrôle le modèle Z-1200II d'Antari par un câble de 10 mètres ayant une fiche à 5 pôles.

Le bouton intervalle ajuste le temps entre les décharges, quand la fonction de timer est engagée. La bande est de 10 secondes 250 secondes. Le second bouton avec l'inscription volume, contrôle le volume de la fumée produit. La bande est de 0% \~ 100% de débit maximal. Le bouton jaune TIMER contrôle la fonction timer. Presse le bouton pour l'activer. En cas d'activation, le témoin lumineux jaune s'allumera. L'ajustement du bouton interval déterminera le temps entre les débits de fumée (10 ~ 250 secondes). La durée du début est ajustée à 15 secondes. Le volume peut être ajusté en utilisant le bouton volume pour contrôler la quantité de fumée produite. Le bouton rouge CONTINUOUS cause que l'appareil ait une production constante de fumée. Pour activer cette fonction, presse le bouton rouge. Le bouton volume peut être utilisé pour régler le volume du courant constant de fumée produit. Le bouton MANUAL vert produit un débit continu à volume maximal, pendant que le bouton est pressé. Si relâché, la fonction manuel s'arrête et l'appareil retourne vers l'ajustement avant; timer, continu ou stationnaire.

Note: la fonction Continuelle dominera la fonction Timer. Pour cette raison, si les deux boutons ont été pressés, le Fazer produit de la fumée de manière continue. La fonction manuel dominera toutes les fonctions. Si pressé et tenu, le Fazer produit du débit aussi longtemps que le bouton est pressé, indépendant des ajustements de l'appareil à ce moment donné.

Maintien

Faites toujours attention de ne pas polluer le liquide à fumée. Après avoir rempli de liquide à fumée, refermez toujours immédiatement les couvercles du bidon de liquide et du réservoir de la machine.

Après une utilisation continue de 40 heures, il est recommandé de procéder à un nettoyage de l'appareil pour éviter une accumulation de résidus dans l'élément de chauffage. Utilisez une solution composée de 80% d'eau distillée et de 20% de vinaigre. Pratiquez le nettoyage de la manière suivante:

1. Après avoir débranché l'appareil et après avoir attendu qu'il soit refroidi, dévissez le bec de sortie au front de la machine et nettoyez de débris à l'aide de vinaigre et d'un cure-pipe. Assurez-vous que le trou soit complètement débouché.
2. Videz complètement la machine de liquide à fumée. Versez la solution de nettoyage dans le réservoir. Branchez l'appareil et mettez-le en marche.
3. Faites marcher la machine dans une salle bien aérée jusqu'à ce que son réservoir soit vidé.
4. Remplissez le bec de la machine.
5. Le nettoyage est accompli. Remplissez la machine de liquide à fumée.

Remarque: Dû à la consténsie visqueuse du liquide à fumée et à la haute température avec laquelle la fumée s'évapore, toutes les machines à fumée ont tendance à encrasser. Le maintien régulier de la machine assure cependant son usage solide pour de nombreuses années.

Nettoyez le boîtier de la machine seulement avec un chiffon sec. L'appareil est à stocker au sec.

Remarques de fonctionnement

Toute machine à fumée dégage une condensation autour de son bec de sortie qui pourrait mener à une accumulation d'humidité au-dessus de l'appareil. Prenez cela en considération lors du choix de l'emplacement de votre appareil. Pendant sa marche ou quelque temps après, il se peut de temps à autre qu'une machine à fumée débite spontanément de la fumée. Après une utilisation continue, toute machine à fumée a besoin de pauses de fonctionnement pour arriver à sa température de fonctionnement correct. Pendant ce temps-là, aucune fumée ne peut être produit et la DEL verte "READY" sur la télécommande sera éteinte. Elle s'allumera quand la machine sera de nouveau prête à l'utilisation.

Lisez et gardez ces instructions.

Réglages DMX pour des machines à fumée z-1200ii avec contrôle DMX

Canal A

0-5=Arrét

6-249 = Réglage du début de fumée (5% - 95%)

250 - 255 = Débit de fumée maximal (100%)

Les machines à fumée Z-1200II possèdent un contrôle DMX. Tous les trois modèles peuvent être régés par un canal DMX en ce qui concerne le début de fumée. Chaque canal varie entre les valeurs DMX 0 à 255. Des fonctions Timer comme la durée de fumée et intervalle peuvent être programmées par le contrôle DMX ou par le logiciel DMX via la fenêtre d'effets lumineux.

Entre les valeurs 0 et 5 du canal de contrôle A, la machine est en arrêt.

Le débit de fumée est réglé entre les valeurs 6 à 249. Dans ce contexte, la valeur 6 concerne le débit de fumée minimal et 249 concerne le débit de fumée maximal. Le débit de fumée augmente avec une valeur DMX accroissante.

Entre les valeurs 250 et 255, la machine fonctionne avec un débit de fumée maximal.

S'il vous plaît faites attention que si la machine était codée sur l'adresse initiale DMX 124 dans l'exemple en haut, le canal A correspond exactement à cette adresse initiale DMX.

En général, les machines à fumée d'Antari contrôlées par DMX ont les données de puissance suivantes:

1. Température de fonctionnement moyenne = 250^
2. Durée d'intervalle avec un débit de fumée maximal env. 30 secondes
3. Débit de fumée constant avec env. 30% de débit de fumée (ce qui correspond à une valeur DMX entre 75).

C08Z1I02
