Intitulé	Description
Type de produit	Hub arrière pour vélo de montagne
Matériau	Aluminium
Compatibilité	Compatible avec les systèmes de transmission Shimano 10 et 11 vitesses
Dimensions	Standard pour les roues de 26", 27.5" et 29"
Poids	Environ 270 g
Type de roulements	Roulements à billes scellés
Entretien et nettoyage	Nettoyer régulièrement avec un chiffon doux et lubrifier les roulements si nécessaire
Pièces détachées et réparabilité	Pièces de rechange disponibles, réparabilité modérée selon les compétences techniques
Sécurité	Vérifier le serrage des axes avant chaque utilisation pour éviter les accidents
Informations générales	Idéal pour les cyclistes recherchant performance et légèreté sur terrain accidenté

FOIRE AUX QUESTIONS - FH-M988 SHIMANO

Quel type de roue est compatible avec le SHIMANO FH-M988 ?

Le SHIMANO FH-M988 est compatible avec des roues de 26 pouces, 27.5 pouces et 29 pouces.

Comment régler la tension des rayons sur le moyeu FH-M988 ?

Utilisez un outil de réglage de tension pour ajuster la tension des rayons de manière uniforme sur le moyeu FH-M988.

Quels sont les types de freins compatibles avec le FH-M988 ?

Le FH-M988 est compatible avec des freins à disque de type 6 boulons.

Quelle est la capacité de charge maximale du moyeu FH-M988 ?

Le moyeu FH-M988 peut supporter une charge maximale de 120 kg.

Comment nettoyer le moyeu SHIMANO FH-M988 ?

Utilisez un chiffon propre et un nettoyant doux. Évitez les produits abrasifs qui pourraient endommager les surfaces.

Où trouver les pièces de rechange pour le FH-M988 ?

Les pièces de rechange pour le FH-M988 peuvent être trouvées chez les revendeurs agréés SHIMANO ou sur des sites de vente en ligne spécialisés.

Quelle huile utiliser pour lubrifier le moyeu FH-M988 ?

Utilisez une huile de vélo spécifique pour moyeu, adaptée aux conditions d'utilisation, comme une huile légère pour roulements.

Comment savoir si mon moyeu FH-M988 a besoin d'entretien ?

Un bruit anormal, une résistance lors de la rotation ou un jeu excessif dans le moyeu sont des signes qu'un entretien est nécessaire.

Le FH-M988 est-il compatible avec des cassettes Shimano ?

Oui, le FH-M988 est compatible avec les cassettes Shimano de type HG (Hyperglide).

Quelle est la garantie du produit SHIMANO FH-M988 ?

La garantie du SHIMANO FH-M988 est généralement de 2 ans à partir de la date d'achat, mais cela peut varier selon le revendeur.

MODE D'EMPLOI FH-M988 SHIMANO

• Le moyeu libre FH-M988 n'a pas été conçu pour la conduite en descente et la conduite freeride; donc si des fissures apparaissent dans l'axe de montage de moyeu en raison des conditions de conduite, l'axe pourra rompre et la bicyclette pourra se renverser, et des blessures graves ou mortelles risqueront alors de s'ensuivre. Avant de conduire le vélo, vérifier complètement l'axe de montage de moyeu pour voir s'il compte des fissures, et arrêter immédiatement d'utiliser le vélo si l'on trouve des anomalies.
• Le FH-M988/SM-AX75 peut être utilisé seulement en combinaison avec un cadre spécifique. S'ils sont utilisés avec tout autre type de cadre, la roue pourra se détacher pendant qu'on conduit le vélo, et des blessures graves risqueront alors de s'ensuivre. Toujours vérifier que les roues sont correctement fixées avant de conduire le vélo. Si l'on ne vérifie pas ici, les roues pourront se détacher du vélo pendant la conduite, et des blessures graves risqueront alors de s'ensuivre.
• Veiller à lire les instructions de montage des freins à disque et du SM-AX75 en même temps que les générées instructions de montage.
• Obtenir et lire soigneusement les instructions de montage avant d'installer les pièces. Les pièces lâches, usées ou endommagées peuvent entraîner le renversement de la bicyclette et des blessures graves. Nous recommandons vivement d'utiliser uniquement des pièces de rechange SHIMANO.
• Lire soigneusement ces instructions techniques de montage et les conserver dans un endroit sûr pour s'y référer ultérieurement.

Remarque

• Si la roue devient rigide et difficile à tourner, il faut la lubrifier avec de la graisse.
• Ne pas appliquer de lubrifiant à l'intérieur du moyeu, sinon la graisse ressortira.
• Laver périodiquement les pignons dans du détergent neutre, puis les lubrifier de nouveau. De plus, le nettoyage de la chaîne avec du détergent neutre et sa lubrification est un moyen efficace de prolonger la durée de vie des pignons et de la chaîne.
• Si la chaîne n'arrête pas de se détacher des pignons pendant l'utilisation, replacer les roues dentées et la chaîne.
• Ce produit n'est pas garanti contre les dommages résultant d'une utilisation importante des sauts lors de la conduite ou des chutes de la bicyclette, sauf si de telles anomalies sont produites par des matériaux ou des méthodes de fabrication non conformes.
• Les pièces ne sont pas garanties contre l'usure naturelle ou les déteriorations résultant d'une utilisation normale.

Instructions de montage

SI-3DY0A-001

Moyeu de roue libre

Afin d'obtenir les importantes performances, veiller à utiliser la combinaison des composants suivants.

Série	XTR
Levier de changement de vitesse	SL-M980
Gaine	OT-SP41 (SIS-SP41)
Dérailleur arrêté	RD-M980 / M985
Type	GS / SS
Moyeu-roue libre	FH-M988
Axe de la roue libre (axe du moyeu arrêté)	SM-AX75
Moyeu avant	HB-M988
Pignons	10
Pignons de type cassette	CS-M980
Chaîne	CN-M980
Guide-cable sous boite de pédalier	SM-SP17

Moyeu de roue libre

Modèle No.	FH-M988
Pignons	10
Nombre d'orifices de rayon	32
Dimensions de l'écrou de sur-verrouillag	142 mm
Diamètre de l'axe	12 mm
Déraillerur arrêté applicable	RD-M980 / M985

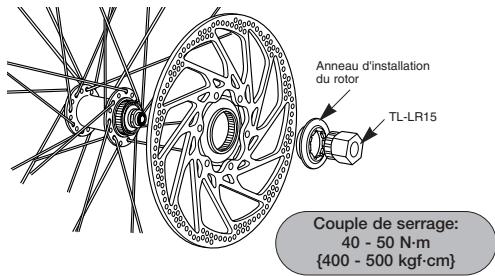

Attaches des rayons roulants

Sens de rotation de la roue

S'assurer que les rayons sont bien attachés comme indiqué sur l'illustration.

Il n'est pas possible d'utiliser un ensemble radial.

Utiliser l'outil de montage TL-FH12 lors du montage de la roue.

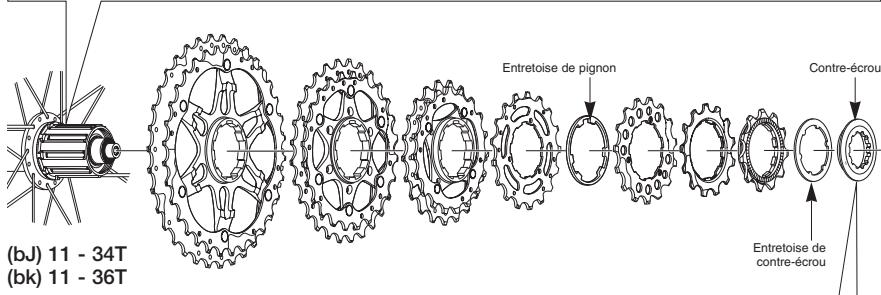

Montage des pignons

Pour chaque des pignons, la surface portant la marque de groupe doit être dirigée vers l'extérieur et positionnée de façon que la partie la plus large de chaque pignon et la partie A (où la fente est la plus large) du corps de roue libre seront alignées.

La fente est large à un endroit seulement.

Pour le montage des pignons HG, utiliser l'outil spécial (TL-LR15 / LR10) pour serrer le contre-écrou.

Couple de serrage: 30 - 50 N·m {300 - 500 kgf·cm}

Pour replacer les pignons HG, utiliser l'outil spécial (TL-LR15 / LR10) et l'outil TL-SR21 pour déposer le contre-écrou.

Démontage

Entretien

Ces unités peuvent être démontées comme indiqué dans les illustrations. Il faut appliquer de la graisse sur chaque pièce à intervalle régulier.

Graissie DURA-ACE (Y-04110000)

Nom de pièce	Type de filetage	Outil spécifique	Couple de serrage
① Ecrou de blocage gauche (M15)	Filetage droit	Clé de 17 mm	15 - 20 N·m {150 - 200 kgf·cm}
② Côte gauche (M15)	Filetage droit	Clé de 17 mm	——

Remarque:

Lorsqu'on dépose et pose le joint, faire très attention de ne pas plier le joint. Lorsqu'on repose le joint, s'assurer qu'il est orienté dans le bon sens, et l'insérer bien à fond. - Ne pas démonter les couvercles antipoussière qui sont sertis sur l'écrou droit et sur le cône. - Ne pas tenter de démonter le corps de roue libre, car ceci pourrait fausser le fonctionnement.

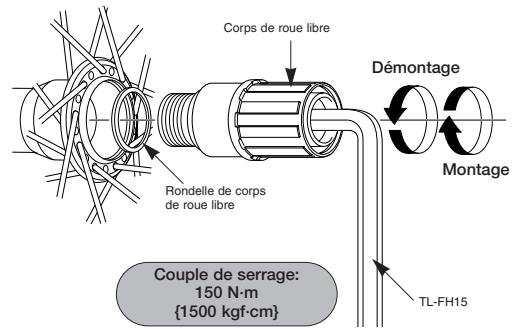

Remplacement du corps de roue libre

Démontage
