MODE D'EMPLOI FH-6500 SHIMANO

Avertissement

• S'assurer que les roues sont bien fixées avant de conduire la bicyclette. Si les roues ne sont pas bien fixées, elles peuvent se détacher de la bicyclette et des blessures graves peuvent s'ensuivre.
• Obtenir et lire attentivement les instructions de montage avant de monter les pièces. Les pièces lâches, usées ou endommagées peuvent entraîner le renversement de la bicyclette et des blessures graves. Nous recommendons vivement d'utiliser uniquement des pièces de rechange Shimano.
• Lire soigneusement ces instructions techniques de montage et les conserver dans un endroit sûr pour s'y référer ultérieurement.

Remarque

• Ne pas utiliser le CS-6500 dans toute autre combinaison qu'avec le CN-HG93 / CN-7701. D'autres chaînes ne peuvent être utilisées, leur taille ne correspond pas.
• Un contre-écrou à 11 dents et un à 12 dents sont utilisables avec le CS-6500. Utiliser le contre-écrou adapté à la configuration du pignon.
• Si la roue devient rigide et difficile à tourner, il faut la lubrifier avec de la graisse.
• Ne pas appliquer de l'huile à l'intérieur du moyeu, sinon la graisse ressortira.
• Laver périodiquement les pignons dans du détergent neutre, puis les lubrifier de nouveau. De plus, le nettoyage de la chaîne avec du détergent neutre et sa lubrification est un moyen efficace de prolonger la durée de vie des pignons et de la chaîne.
• Si la chaîne n'arrête pas de se détacher des pignons pendant l'utilisation, replacer les roues dentées et la chaîne.
• Les pièces ne sont pas garanties contre l'usure naturelle ou les déteriorations resulting d'une utilisation normale.

Instructions de montage

SI-32U0D-002

FH-6500

Moyeu de roue libre

Spécifications

Moyeu de roue libre		T = Dents
Modèle No.	FH-6500
Pignons	9
Nombre d'orifices de rayon	28 / 32 / 36
Dimensions de l'écrou de sur-verrouillag	130 mm

• Des instructions de montage dans d'autres langues sont disponibles sous : http://techdocs.shimano.com

Sous réserve de changement des spécifications sans préavis pour l'amélioration du produit.

Pignons de type cassette

Les pignons marqués sont fixés.

Modèle No.		CS-6500
Configuration des dents du pignon	11T - 21T	11T, 12T, 13T, 14T, 15T, 16T, 17T, 18T, 19T, 21T
	12T - 21T	12T, 13T, 14T, 15T, 16T, 17T, 19T, 21T, 23T
	12T - 23T	12T, 13T, 14T, 15T, 16T, 17T, 19T, 21T, 23T
	11T - 23T	11T, 12T, 13T, 14T, 15T, 17T, 19T, 21T, 23T
	12T - 25T	12T, 13T, 14T, 15T, 17T, 19T, 21T, 23T, 25T
	12T - 27T	12T, 13T, 14T, 15T, 17T, 19T, 21T, 24T, 27T

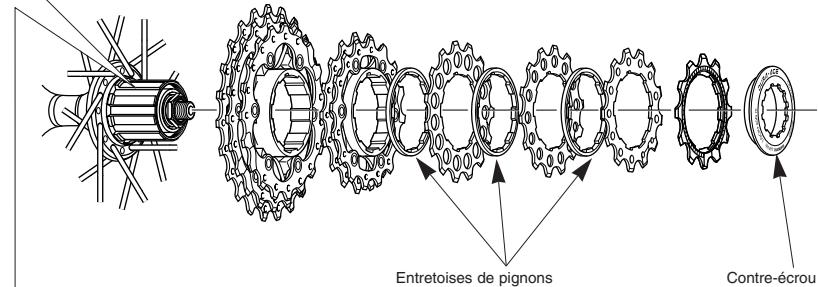

Montage des pignons HG

Pour chacun des pignons, la surface portant la marque de groupe doit être dirigée vers l'extérieur et positionnée de façon que les parties larges des saillies de pignon de chaque pignon et la partie A (la ou la fente est la plus large) du corps de roule libre soient alignées.

La fente est large à un endroit seulement

Partie large

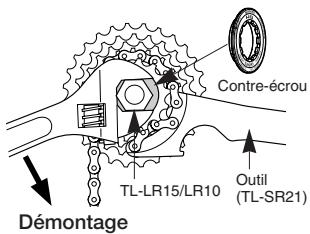

• Pour le montage des pignons HG, utiliser l'outil spécial (TL-LR15/LR10) pour serrer le contre-écrou.
• Pour remplacer les pignons HG, utiliser l'outil spécial (TL-LR15/LR10) et l'outil TL-SR21 pour déposer le contre-écrou.

Couple de serrage:

30 - 50 N·m {300 - 500 kgf·cm}

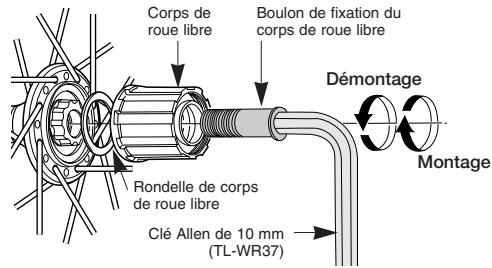

Remplacement du corps de roue libre

Après avoir déposé l'axe de moyeu, enlever le boulon de fixation du corps de roue libre (à l'intérieur du corps de roue libre), puis remplacer le corps de roue libre.

Remarque:

Ne pas tenter de démonter le corps de roue libre, car ceci pourrait fausser le fonctionnement.

Couple de serrage

30 - 50 N·m {300 - 500 kgf·cm}
