Type de produit	Ventilation Mécanique Contrôlée (VMC) simple flux hygroréglable
Marque	ALDES
Modèle	HYGRO BAHIA
Catégorie	VMC pour maison individuelle
Système de ventilation	Simple flux, hygroréglable, jusqu'à 6 sanitaires
Alimentation du groupe	230 V / 50 Hz, monophasé, 1 A
Alimentation des bouches	Pile alcaline 9 V type LR61 (non fournie)
Bouches d'extraction	Bahia C (cuisine), Bahia Bain, Bahia WC Présence
Fonction cuisine	Variation débit selon humidité + temporisation (minuterie électrique)
Fonction salle de bain	Variation débit selon humidité
Fonction WC	Variation débit selon détection présence (fermeture après 20 min)
Capteurs	Tresse en nylon (humidité), lentille (présence)
Performance	Économie d'énergie de 5 à 10 %
Niveau sonore groupe	49 dB(A) en croisière, 54 dB(A) en pointe (Lw)
Niveau sonore bouche cuisine	22 dB(A) en croisière, 30 dB(A) en pointe (Lw)
Niveau sonore bouche sanitaire	23 dB(A) en croisière, 28 dB(A) en pointe (Lw)
Entretien	Bouches lavables au lave-vaisselle ; dépoussiérage de la roue ; couper l'alimentation avant entretien
Conformité	PV CETIAT N° 890422/0
Composants livrés	Groupe, piquages, bouches, manchettes, colliers, notice
Diamètre de refoulement	150 mm
Diamètre des piquages	80 mm et 125 mm

FOIRE AUX QUESTIONS - HYGRO BAHIA ALDES

Comment fonctionne le système hygroréglable ?

Le système utilise des tresses en nylon intégrées dans les bouches et entrées d'air. Ces tresses s'allongent ou se raccourcissent en fonction de l'humidité relative, modulant ainsi l'ouverture du volet et le débit d'extraction. Lorsque l'humidité est élevée, le débit augmente ; lorsqu'elle est faible, le débit diminue.

Quelle pile utiliser pour les bouches d'extraction ?

Les bouches Bahia C (cuisine) et Bahia WC Présence nécessitent une pile alcaline 9 V type LR61. La pile n'est pas fournie. La bouche Bahia Bain ne nécessite pas de pile.

Comment nettoyer les bouches d'extraction ?

Les grilles et caches des bouches sont démontables et peuvent être nettoyés au lave-vaisselle. Pour les entrées d'air, dépoussiérez avec un chiffon doux sans déformer l'intérieur. Avant toute intervention, coupez l'alimentation électrique du groupe.

Comment installer le groupe d'extraction ?

Le groupe doit être placé de préférence dans les combles, au-dessus d'une pièce technique (salle de bain, WC). Il doit être suspendu pour limiter les vibrations. Évitez les coudes inutiles dans les conduits et n'écrasez pas les gaines.

Que faire si la bouche WC ne détecte pas la présence ?

Vérifiez que la pile est correctement installée et fonctionnelle. Assurez-vous que la lentille de détection n'est pas obstruée. Le champ de détection est en cône de 4 m de portée. Si le problème persiste, contactez le service après-vente.

Peut-on laver les bouches au lave-vaisselle ?

Oui, les grilles et caches des bouches sont démontables et compatibles lave-vaisselle. Veillez à bien les sécher avant de les remettre en place.

Quelle est la consommation électrique ?

Le groupe consomme 230 V / 50 Hz avec une intensité de 1 A. Les bouches fonctionnent sur pile 9 V. Le système permet une économie d'énergie de 5 à 10 % par rapport à un système autoréglable.

Comment régler la temporisation de la bouche cuisine ?

La bouche cuisine (Bahia C) est équipée d'une minuterie électrique commandée par un bouton poussoir (non fourni). Pour activer le débit de pointe, appuyez sur le bouton ; le débit revient automatiquement à la valeur de base après la temporisation.

Que faire en cas de bruit anormal ?

Vérifiez que le groupe est correctement suspendu et que les conduits ne sont pas écrasés. Nettoyez la roue du motoventilateur avec un pinceau. Si le bruit persiste, coupez l'alimentation et contactez un professionnel.

Où placer le groupe VMC ?

Le groupe doit être installé dans les combles ou au-dessus d'une pièce technique (salle de bain, WC). Ne le placez jamais au-dessus d'une pièce principale. Pour un fonctionnement silencieux, assurez un isolement acoustique suffisant des parois.

MODE D'EMPLOI HYGRO BAHIA ALDES

Bouches et accessoires

Montage - Entretien

Généralités

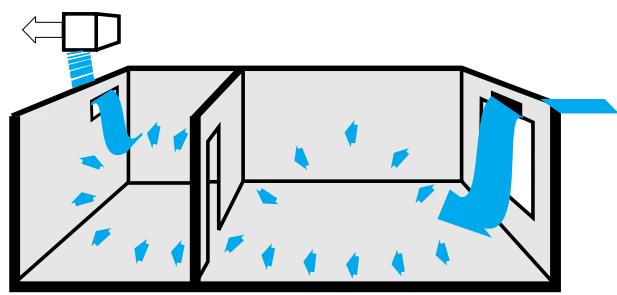

Hygro Bahia est un système simple flux pour pavillon qui module automatiquement les débits d'air en fonction des besoins du logement. Il peut être installé sans difficulté dans les maisons individuelles ayant jusqu'à 6 sanitaires.

Il permet d'extraire l'air vicié dans les pièces techniques (cuisine, salle de bain, wc). L'apnée d'air neuf se fait grâce à des entrées d'air installées dans les pièces principales (séjour, chambres).

Le système hygro Bahia tient compte de la variabilité des besoins de chaque pièce, à chaque moment et à chaque saison. En effet, les entrées d'air hygroscopiques et les bouches d'extraction hygroscopiques sont chacune équipées d'une tresse hygroscopique qui adapte le débit d'air en fonction de l'humidité de la pièce où elles se trouvent.

De plus, les bouches d'extraction précises en cuisine et wc permettent d'obtenir un débit supplémentaire temporisé (par détection de présence en wc, bouton pouvoir en cuisine).

• Limitation des courants d'air grâce aux entrées d'air hygro-réglables.
• Répartition de l'air neuf en fonction des besoins. Evacuation efficace de l'humidité.
• Discrétion des bouches et entrées d'air.
• Faible niveau acoustique.

Performance

• Expérience Aldes depuis 1983.
• Economie d'énergie: gain de 5 à 10% sur la consommation.
• Efficacité de ventilation : débit ponctuellement plus important qu'un système autorégable.

Simplicite

• Fonctionnement entièrement automatique.
• Installation simplifiée.
• Entretien possible au lave-vaisselle.

Conformite

Rapport d'essais aérauliques et acoustiques : PV CETIAT N° 890422/0.

est développé, conçu et fabriqué conformément aux Directives et Normes citées ci-après :

Le dossier technique étant disponible.

La notice d'instruction précise en particulier les règles d'installation du matériel. Si le matériel doit être incorporé à une installation, la conformité de l'ensemble doit être réalisée et déclarée par l'incorporateur final.

Le Directeur Qualité / Quality Manager

Y. ROMEAS

Le système hygro Bahia est livré sous forme de kit à sélectionner en fonction du nombre de pièces principales et de sanitaires : - 1 kit principal pour 1 cuisine, 1 salle de bain et 1 wc (pour T3 et T4 ou pour T5 et plus), - 1 ou plusieurs kit(s) complémentaire(s) pour le(s) sanitaire(s) supplémentaire(s).

Désignation kit principal	Code
Kit hygro Bahia 3 - 4 PP	33.120
Kit hygro Bahia 5 + PP	33.121

Désignation kit complémentaire	Code
Kit Bahia bain	33.618
Kit Bahia WC Présence	33.619

Composition des KITS

	Kit hygro Bahia 3 - 4 PP	Kit hygro Bahia 5 + PP	Kit Bahia Bain	Kit Bahia WC Présence
Code	33.120	33.121	33.618	33.619
Groupe hygro Bahia	1	1	0	0
Piquage Ø 125 mm	1	1	0	0
Piquage Ø 80 mm	2	2	1	1
Bahia C 3 - 4 électrique + manchette Ø 125 mm	1	0	0	0
Bahia C 5 + électique + manchette Ø 125 mm	0	1	0	0
Bahia Bain + manchette Ø 80 mm	1	1	1	0
Bahia WC Présence + manchette Ø 80 mm	1	1	0	1
Collier Ø 125 mm	1	1	0	0
Rondelle de blocage	3	3	1	1
Notice	1	1	1	1

Kit Hygro Bahia

Kit Bahia Bain

AUTRES composants d'installation

En complément du (ou des) kit(s), il est nécessaire de prévoir les éléments suivants :

Mises en œuvre dans les pièces principales, elles assurent l'introduction d'air neuf dans le logement.

Chaque pièce principale doit être équipée d'une entrée d'air hygro Bahia (2 en jour pour les logements de plus de 4 pièces principales).

Bouton poussoir et PILE alcaline 9 VOLTS (type LR 61)

Le bouton poussoir est nécessaire pour l'enclenchement de la minuterie électrique de la bouche d'extraction cuisine.

Les bouches Bahia C et Bahia WC fonctionnent avec une pile de type LR 61.

SORTIE toiture

Reliée au groupe d'extraction par un conduit 150mm, elle permet le refoulement à l'extérieur de l'air vicié. Pour avoir une sortie adaptée au VMP hygro Bahia, on pourra utiliser une sortie toiture châssis + plaque de plomb 150mm

Raccord COMBLE WC

Pour éviter tout risque de condensation lorsqu'le début WC est au minimum, il est préconisé d'installer un raccord comble WC entre la bouche et le groupe d'extraction.

Conduits

On peut utiliser du conduit souple Algaine (isolé de préférence) et/ou du conduit rigide Minigaine.

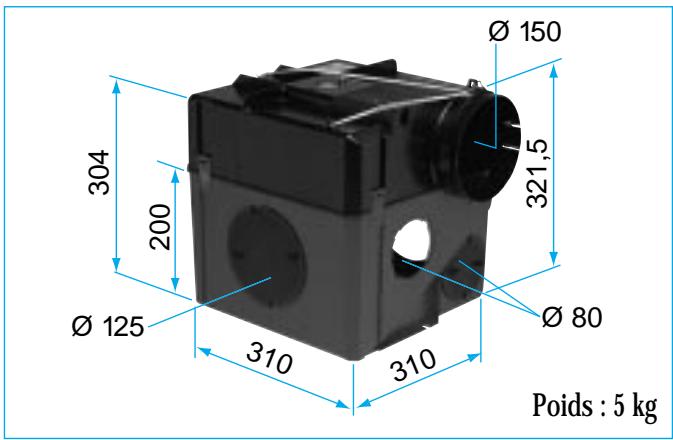

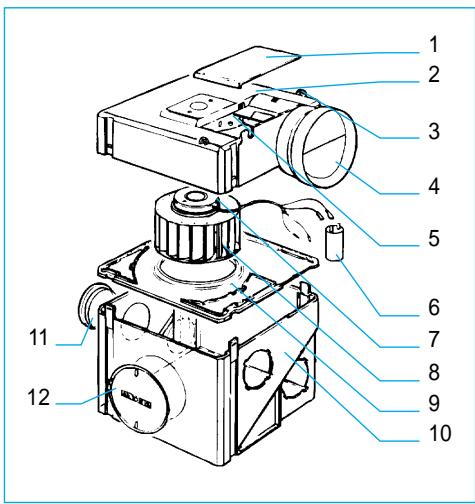

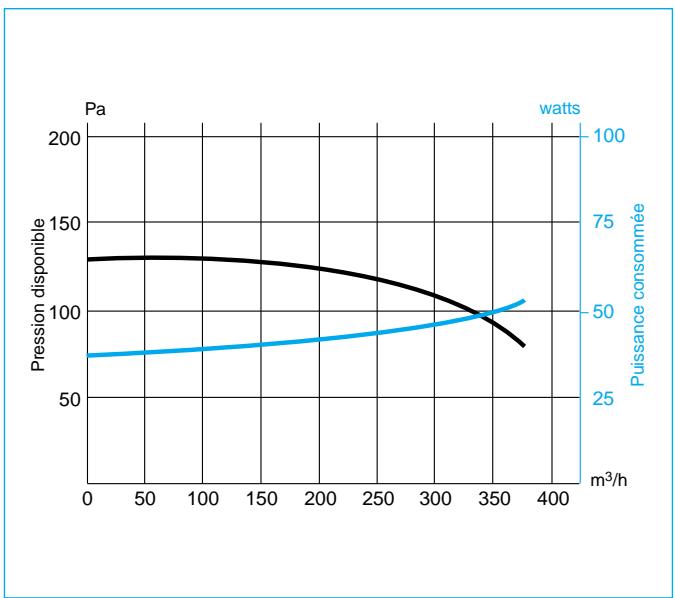

Construction

1. Couvercle du boîtier électrique.
2. Enveloppe moteur.
3. Patte de suspension.
4. Refoulement 150mm
5. Boîtier électrique.
6. Condensateur permanent 2μF
7. Moteur asynchrone, monophasé, 230 V, 50 Hz, à rotor extérieur IP 44 classe B, vitesse de rotation 1500 tr/min. Intensité de protection : 1 A. Roulements étanchesGRAISSÉSA vie.
8. Roue à action Ø 165 mm en polyamide.
9. Flamque
10. Caisson de répartition pouvant recevoir 4 piquages baïonnette Ø 80 mm et 2 piquages baïonnette Ø 125 mm.
11. Bouchon 80mm
12. Bouchon 125mm

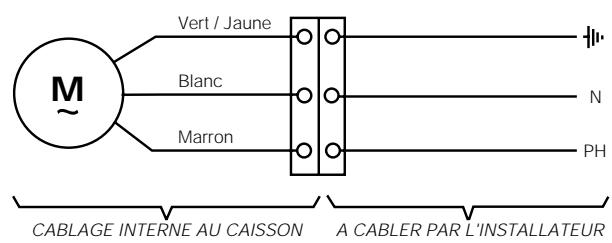

SCHEMA Électrique

Les essais acoustiques ont été réalisés selon la norme NF E 51-706 définissant les modalités d'essais des matériels de ventilation pour la maison individuelle.

L'ensemble des valeurs est exprimé en niveau de puissance Lw en dB(A). Pour obtenir un niveau de pression acoustique Lp(A), appliquer : Lp = Lw - 10 log (V/12,5), V = volume de la pièce en m³.

Les valeurs ci-dessous sont issues du Procès-Verbal CETIAT N°890422 / 0

	Lw en dB(A)
	Allure de croisière	Allure de pointe
Bruit propre du groupe	49	54
Bruit à la bouche cuisine	22	30
Bruit à la bouche sanitaire	23	28

Généralités

CUISINE: variation du débit en fonction de l'humidité + début de pointe minute (Bahia C).

SALLE DE BAIN : variation du débit en fonction de l'humidité (Bahia Bain).

WC : variation du débit en fonction de la présence (Bahia WC Présence).

Pour toutes ces bouches, la variation du début est obtenue automatiquement par modification de l'ouverture d'un volet.

Fonctionnement BAHIA cuisine et BAHIA BAIN

Pour les bouches cuisine et bain, le volet est directement lié à un mécanisme équipé d'une tresse en nylon (capteur d'humidité) dont la longueur varie avec l'humidité relative ambiantes :

-lorsque l'humidité relative est importante, la tresse en nylon s'allonge, provoquant ainsi l'ouverture du volet et

l'augmentation du début d'extraction, - lorsque l'humidité relative est faible, la tresse en nylon se raccourcit, elle entraîne alors la fermeture du volet et une diminution du début d'extraction. La caractéristique débit / humidité relative de la bouche cuisine varie selon le type de pièce et la taille du logement.

Fonctionnement BAHIA WC présence

Pour la bouche Bahia WC, le volet est lié à un mécanisme équipé d'une lentille (capteur de présence). Cette lentille détecte les mouvements dans la pièce :

• lorsqu'aucune présence n'est détectée, le volet est en position fermée, limitant le début au minimum nécessaire,
• lorsqu'une présence est détectée, le volet est en position ouverte augmentant le début pour évacuer les odeurs (la fermeture se fait 20 minutes après la dernière détction).

Le champ de détection est défini un cône de 4m sur.

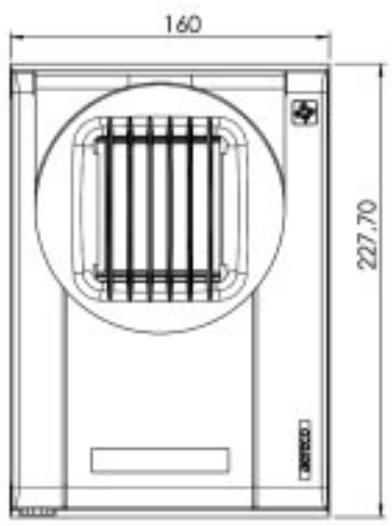

Description

Alimentation par pile alkaline 9 volts type LR

• Pile et bouton poussoir non fournis.

BAHIA BAIN Et BAHIA WC présence

DESCRIPTION BAHIA BAIN

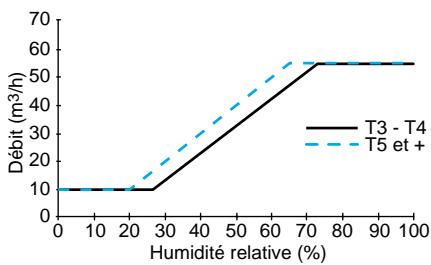

CHARACTERISTIQUES AÉRAULIQUES

DESCRIPTION BAHIA WC PRESENCE

Alimentation par pile alcaline 9 volts type LR61*.

• Pile non fournie.

CHARACTERISTIQUES AÉRAULIQUES

DIMENSIONS

Manchettes

• Matière : plastique polystyrique.
• Couleur : noire.
• Réserve : diamètre 127 à 132 mm (gabarit de perçage intégré).
• Montage : sa tenue dans la paroi est obtenue par 3 pattes se bloquant dans la réservation.

Manchette cuisine

Manchette sanitaire

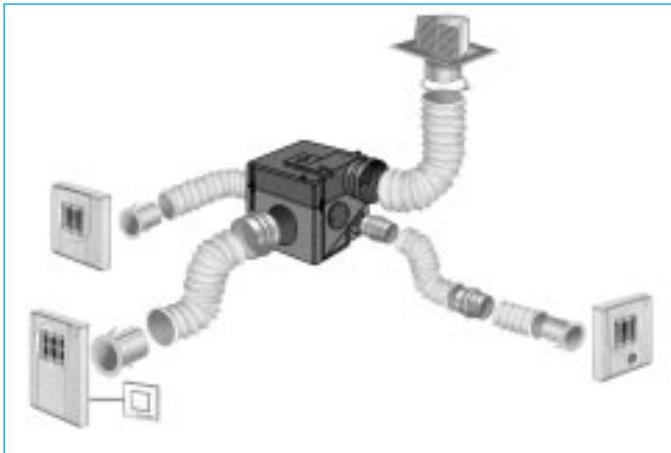

Raccordement du GROUPE

• Eviter les coudes inutiles.
• Etirer la gaine dans les parties rectilignes.
• Ne pas écraser les conduits.
• Le rejet doit obligatoirement être raccordé à l'extérieur avec un accessoire offrant peu de résistance au passage de l'air. Utiliser de préférence une sortie toiture ALDES.
• En cas de grande longueur de conduit, il est préféable d'utiliser des conduits rigides.

Fixation du GROUPE

• Le groupe VMC sera placé si possible dans les combles.
• Il sera toujours placé au-dessus d'une pièce technique (salle de bains, wc...) et jamais au-dessus d'une pièce principale.
• S'il est placé dans le logement (placard, faux plafond), les parois entourant le groupe devront avoir une valeur d'isolement acoustique suffisante.
• Pour limiter la propagation des vibrations de fonctionnement, le groupe doit être suspendu.

• posé par terre,
• fixe au mur.

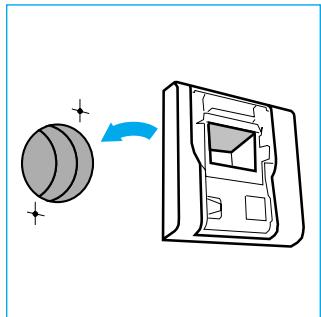

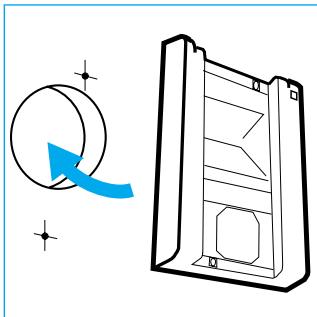

Montage des bouches

• Faire un trou de 0.125 mm ou 0.80 mm en se servant de l'intérieur de la manchette comme gabarit de perçage.
• Passer la manchette dans le trou en la faisant tourner.
• Emboiter la bouche dans la manchette.

• Bahia Cuisine et Bahia WC Présence : décliper la grille et brancher la pile d'alimentation (9V type LR61) non fournie.
• Bahia Cuisine : prévoir une réservation électrique pour le bouton pouvoir et passer 2 fils électriques (section 0,5 à 1mm²) dans la cloison jusqu'à la manchette.
• POUR PLUS DE DETAILS: se référer à la notice livrée avec le groupe ou les bouches.

Entretien

Le système de ventilation hygro BAHIA ne peut conserver son efficacité et ses caractéristiques nominales que s'il est entretenu régulièrement. Il faut donc :

1 - Nettoyer les bouches d'extraction de la cuisine, du WC, de la salle de bains. La grille et la case démontables peuvent être mises au lave-vaisse. 2 - Dépoussierer les entrées d'air des pièces principales à l'aide d'un chiffon doux en prenant garde de ne pas déterminer l'intérieur. Le cadre extérieur pourra être nettoyé à l'aide d'une éponge humide.

Le moteur ne nécessite aucun entretien pendant toute sa durée de fonctionnement.

Dépoussière la roue du motoventilateur à l'aide d'un pinceau. Coupez l'alimentation électrique avant toute opération et s'assurer que le groupe ne peut être remis en route accidentellement. Ne pas manipuler le boîtier électrique lorsque le groupe est en fonctionnement.

VMC habitat individuel simple flux hygro-léglable HYGRO BAHIA

Hygro Bahia est un système simple flux pour pavillon qui module automatiquement les débits d'air en fonction des besoins du logement. Il tient compte de la variabilité des besoins de chaque pièce, à chaque moment et à chaque saison. En effet, les entrées d'air hygroréglables et les bouches d'extraction hygroréglables sont chacune équipées d'une tresse hygroréglable qui adapte le débit d'air en fonction de l'humidité de la pièce où elles se trouvent. On peut ainsi contrôler le taux d'humidité, donc la qualité de l'air au niveau de chaque pièce et répondre exactement aux besoins de ventilation du logement.

• Confort : thermique, acoustique et esthétique
• Performance : expérience Aldes, économique d'énergie et efficacité de ventilation
• Simplicité : installation, utilisation et entretien
