VMP K - Ventilation Mécanique Contrôlée (VMC) ALDES - Notice d'utilisation et mode d'emploi gratuit

Type de produit	VMC simple flux autorégable pour maison individuelle
Marque	ALDES
Modèle	VMP K
Poids	5,5 kg
Alimentation électrique	230 V ~ / 50 Hz, monophasé
Consommation (petite vitesse)	33 W
Consommation (grande vitesse)	75 W
Intensité nominale (petite vitesse)	0,2 A
Intensité nominale (grande vitesse)	0,4 A
Condensateur	2 μF - 400 V~
Piquages	1 x Ø 150 mm (cuisine), 2 x Ø 80 mm (sanitaires, extensible jusqu'à 5)
Débit max (cuisine pointe)	175 m³/h (2 sanitaires) à 155 m³/h (5 sanitaires)
Débit total max (pointe)	220 m³/h (2 sanitaires) à 265 m³/h (5 sanitaires)
Moteur	Asynchrone, double sens de rotation, 1500 tr/min, classe B
Protection thermique	Thermo-contact intégré (120°C)
Bruit propre du groupe (croisière/pointe)	49 / 54 dB(A)
Fonctions principales	Extraction air vicié, débit de pointe cuisine, régulation automatique, auto-nettoyant
Entretien	Nettoyage bouches tous les 3 mois, dépoussiérage roue tous les ans
Sécurité	Clapet pare-flammes avec ampoule fusible 100°C, protection thermique moteur
Accessoires inclus (kit VMP K)	Groupe, piquages, bouche cuisine, bouches sanitaires, manchettes, minuterie, liaison acoustique, absorb'son, suspension, notice
Conformité	Arrêtés 1982, 1983, 1999, 2000 ; directives CEM 89/336/CEE et basse tension 73/23/CEE
Réparabilité	Pièces détachées disponibles : kits sanitaires, minuterie, hotte, etc.

FOIRE AUX QUESTIONS - VMP K ALDES

Comment installer le groupe VMP K ?

Le groupe doit être suspendu dans les combles ou au-dessus d'une pièce technique, jamais posé au sol ou fixé au mur. Utilisez la suspension fournie. Évitez les coudes inutiles et n'écrasez pas les conduits. Le rejet doit être raccordé à l'extérieur via une sortie de toiture ALDES.

Comment nettoyer les bouches d'extraction ?

Tous les 3 mois, déclipsez la bouche en tirant doucement, puis nettoyez-la à l'eau savonneuse. Le filtre de la bouche cuisine est lavable à l'eau savonneuse.

Comment entretenir le moteur et la roue ?

Le moteur ne nécessite aucun entretien. Une fois par an, coupez l'alimentation électrique et dépoussiérez la roue du moto-ventilateur avec un pinceau. Assurez-vous que le groupe ne peut pas être remis en route accidentellement.

Quelle est la fonction de la minuterie ?

La minuterie permet de passer de l'allure de croisière à l'allure de pointe cuisine pendant une durée réglable de 0 à 1 heure. Elle peut être remise manuellement à zéro.

Comment transformer un piquage sanitaire de 15 à 30 m³/h ?

Consultez la notice pour la procédure exacte. En général, il faut démonter le piquage et modifier un élément interne (non détaillé ici).

Puis-je remplacer la bouche cuisine par une hotte ?

Oui, la bouche cuisine Ø 150 mm peut être remplacée par une hotte sans moteur pour maison individuelle (réf. 22.006). La commande de la seconde allure se fait alors depuis la hotte.

Quelle est la signification des débits croisière/pointe ?

L'allure de croisière est le débit continu d'extraction (par ex. 45 m³/h en cuisine). L'allure de pointe est activée temporairement (par ex. 175 m³/h) pour évacuer les pics d'humidité ou d'odeurs.

Comment fonctionne l'auto-nettoyage de la roue ?

Le moteur à double sens de rotation inverse son sens lors du passage en pointe, ce qui décroche une partie des poussières déposées sur la roue, réduisant l'encrassement.

Où puis-je trouver les pièces détachées ?

Les pièces détachées (kits sanitaires, minuterie, hotte, etc.) sont disponibles chez les revendeurs ALDES. Consultez la liste des codes produits dans la notice.

Quels sont les niveaux sonores du groupe ?

Le bruit propre du groupe est de 49 dB(A) en croisière et 54 dB(A) en pointe. Le bruit à la bouche cuisine est de 22/30 dB(A) et à la bouche sanitaire de 23/28 dB(A).

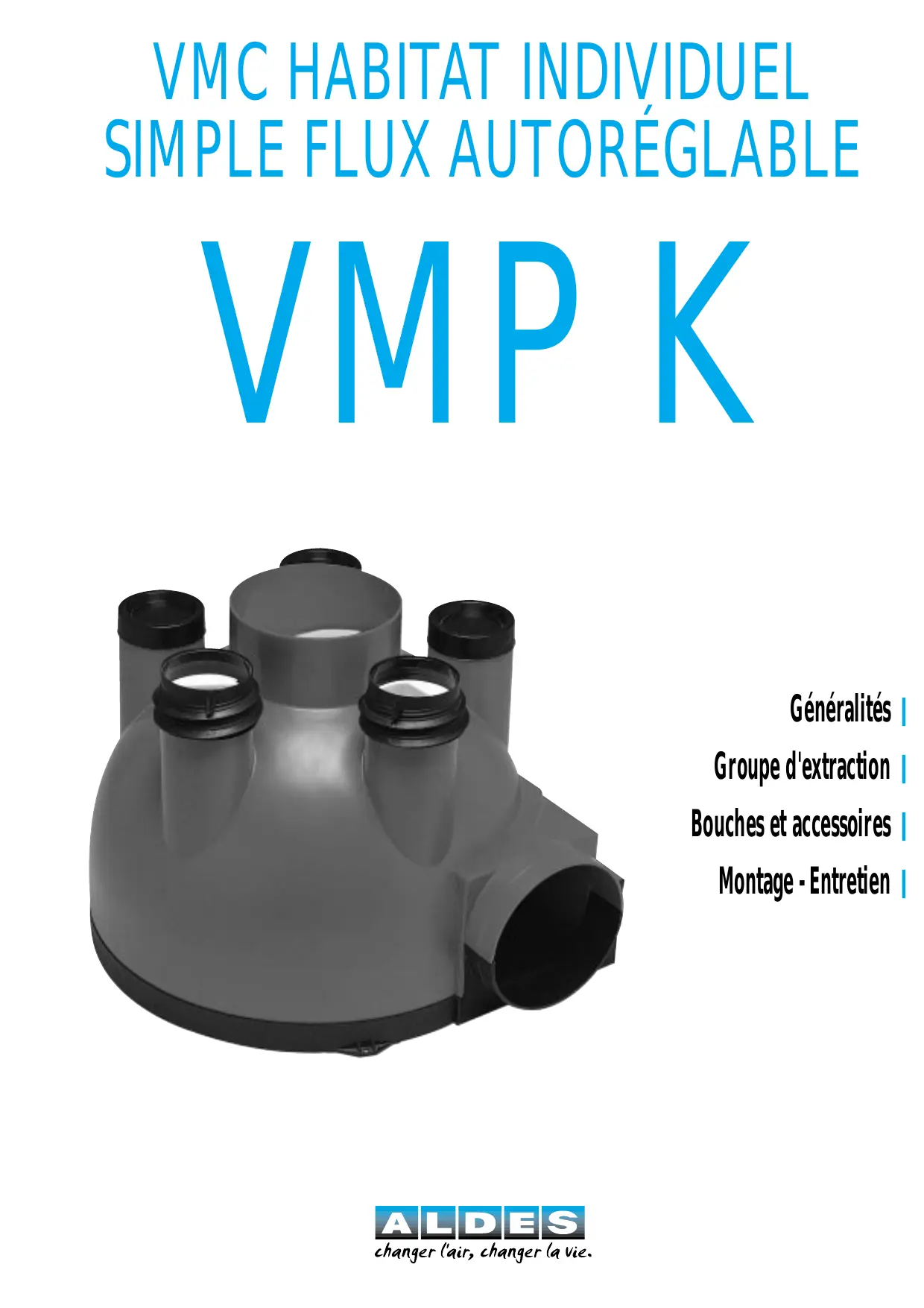

MODE D'EMPLOI VMP K ALDES

Bouches et accessoires

Montage - Entretien

Généralités

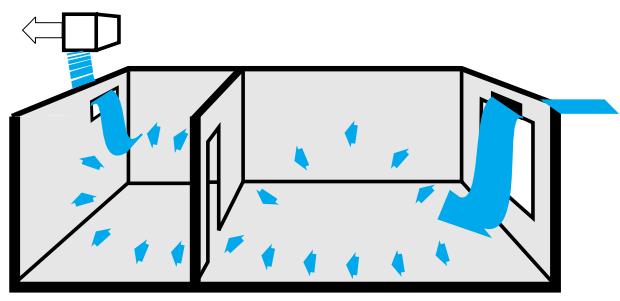

Le VMP K est un groupe simple flux autorégulable destiné à toutes les maisons individuelles en neuf ou en rénovation.

Il peut être installé sans difficulté dans les maisons individuelles ayant jusqu'à 5 sanitaires.

Il permet d'extraire l'air vicié dans les pièces techniques (cuisine, salle de bain, wc). L'apnée d'air neuf se fait grâce à des entrées d'air installées dans les pièces principales (séjour, chambres).

Efficacite de filtration

Fort débit de pointe en cuisine. - Silence de fonctionnement. - Régulation des débits.

Entretien réduit

• Roue à double sens de rotation autonettoyante.
• Bouche cuisine avec contrôle.

Installation FACILE

• Manchette variable à longueur variable.
• Piquages démontables.
• Groupe universel jusqu'à 5 sanitaires.

Conformite

Rapport d'essais aérauliques et acoustiques : PV CETIAT N° 890422/0.

Conformité aux réglementations :

1. Aération des logements : arrêté du 24 mars 1982, arrêté du 28 octobre 1983.
2. Acoustique : arrêté du 30 juin 1999 (NRA).
3. Nouvelle Réglementation Thermique : arrêté du 29 novembre 2000.

est développé, conçu et fabriqué conformément aux Directives et Normes citées ci-après :

Directives CEM / EMC	89/336/CEE	EN 55014	EN 55104
Directives Basse Tension/LVD	73/23/CEE	EN 60335

Le dossier technique étant disponible.

La notice d'instruction précise en particulier les règles d'installation du matériel. Si le matériel doit être incorporé à une installation, la conformité de l'ensemble doit être réalisée et déclarée par l'incorporateur final.

Le Directeur Qualité / Quality Manager Y. ROMEAS

Le système VMP K est livré sous forme : - d'un kit ou groupe principal pouvant équiper 2 sanitaires, - d'un kit sanitaire par sanitaire supplémentaire à équiper.

Il existe deux types de kit :

• fourniture du groupe + accessoires (VMP K),
• fourniture du groupe seul (groupe VMP K).

En cuisine, la bouche Ø 150 mm peut être remplacée par la hotte sans moteur pour maison individuelle. La commande de la deuxième allure du groupe se fait depuis la hotte (ne pas utiliser la minuterie).

Désignation	Code
Kit VMP K (2 sanitaires)	22.110
Kit sanitaire VMP K	22.021
Groupe VMP K (2 sanitaires)	22.103
Kit sanitaire groupe VMP K	22.022
Minuterie	22.008
Boîtier saillie	22.020

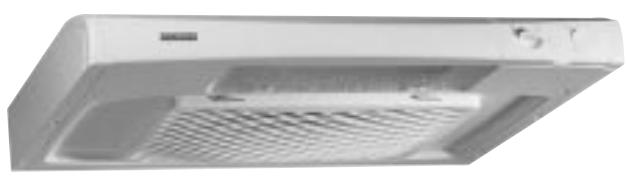

Hotte pour groupe pavillon 2 allures	22.006

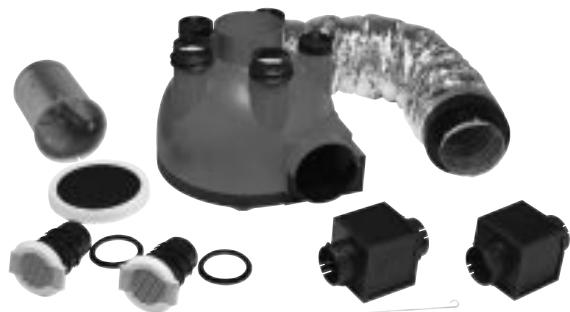

Composition des KITS

Désignation	Kit VMP K	Kit sanitaire VMP K	Groupe VMP K	Kit sanitaire groupe VMP K
Groupe d'extraction	1	-	1	-
Piquages sanitaire	2	1	2	1
Bouchon (Ø 78 mm)	3	-	3	-
Bouche cuisine BC (Ø 150 mm)	1	-	-	-
Manchette cuisine PF (Ø 150 mm)	1	-	-	-
Manchette + bouche sanitaire (Ø 80 mm)	2	1	-	-
Bouton minuterie	1	-	-	-
Liaison acoustique cuisine (Ø 150 mm int.)	1	-	-	-
Absorb'son raccord (Ø 80 mm)	2	1	-	-
Suspension	1	-	1	-
Notice de montage	1	1	1	1

Kit VMP K

Kit sanitaire VMP K

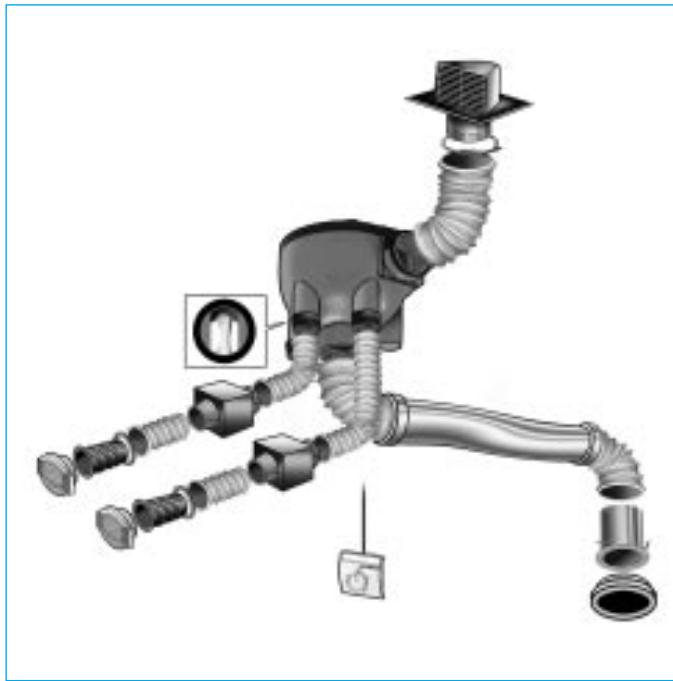

AUTRES composants d'installation

Pour compléter l'installation, on peut utiliser :

• le conduit souple Algaine ou le conduit rigide Minigaine :
• 080mm pour les sanitaires,
• 0 150 mm pour la cuisine et le refoulement,
• une sortie de toiture ALDES pour le refoulement de l'air vicié à l'extérieur,
• entrées d'air autorégables acoustiques.

Voir les notices correspondantes.

Construction

Coque extérieure. Matière : polypropylène chargé talc. Couleur : rouge. Assemblage : par vis avec le fond.

Enveloppe. Matière : polypropylène chargé talc. Couleur : noire. Assemblage : par emboîtage.

Moto-roue. Moteur asynchrone. Tension : 230 volts - 50 Hz. Monophasé.

Fond. Matière : polypropylène charge de talc. Couleur : noire. Assemblage : par vis avec la coque extérieure.

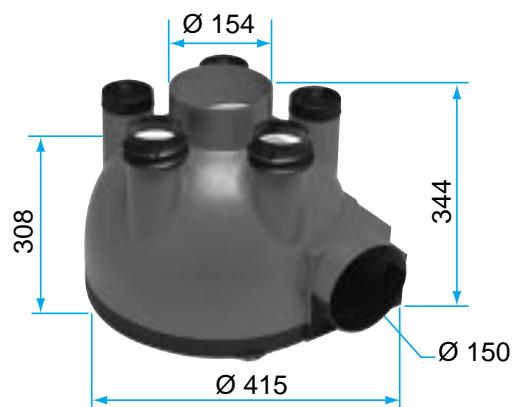

Encombrement

Poids: 5,5 kg

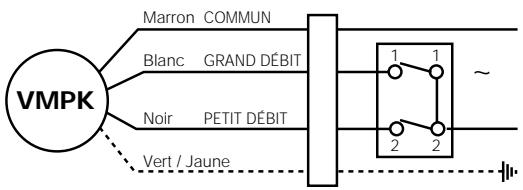

Groupe avec minuterie.

Le kit VMP K est équipé d'une minuterie 1 heure qui permet de revenir automatiquement en petite vitesse.

Le raccordement est alors :

Motorisation

• Moteur asynchrone, monophasé, 230 volts, 50 hertz, 1500 tr/min.
• Inversion du sens de rotation. Échauffement maximum: 51°C à 330 m³/h.
• Isolation : classe B.
• Thermo-contact de protection incorporé (120^)
• Fonctionnement stable de 187 à 242 V.
• Roulements étanches graissés à vie.
• Fonctionnement horizontal ou vertical.
• Moteur et roue équilibrées ensemble à la qualité G 2.5 de la norme NF E 90-600.
• Moteur conforme aux normes françaises UTE, à la norme VDE et aux recommandations de la Commission Electrotechnique Internationale.

Caracteristiques	Groupe VMP K
Tension	230 V~
Consommation
Petite vitesse	33 W
Grande vitesse	75 W
Intensité nominale
Petite vitesse	0,2 A
Grande vitesse	0,4 A
Valeur du condensateur	2 μF - 400 VS

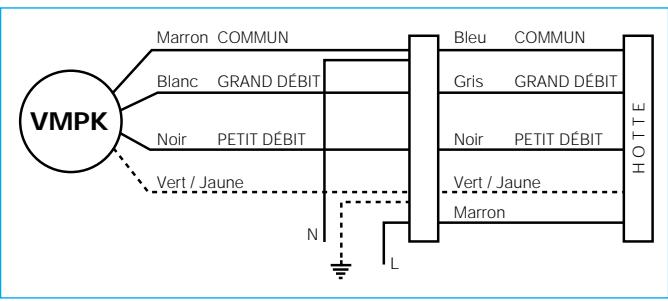

Groupe avec hotte.

La bouche cuisine peut être remplacée par une hotte qui commande la petite ou la grande vitesse du groupe (à la place de la minuterie).

Le raccordement est alors :

Characteristiques aérauliques

Débits d'extraction (m3/h)	2 bancaires	3 bancaires	4 bancaires	5 bancaires
Cuisine (Ø 150 mm) croisière/pointe	45/175	45/170	45/170	45/155
Sanitaires (Ø 80 mm)	1 x 301 x 15	1 x 301 x 15	1 x 301 x 15	1 x 301 x 15
	-	1 x 15	2 x 15	3 x 15
TOTAL	90/220	105/235	130/250	145/265

Les piquages sanitaires 15m³/h sont transformables en 30 m³/h (voir "Montage - Entretien).

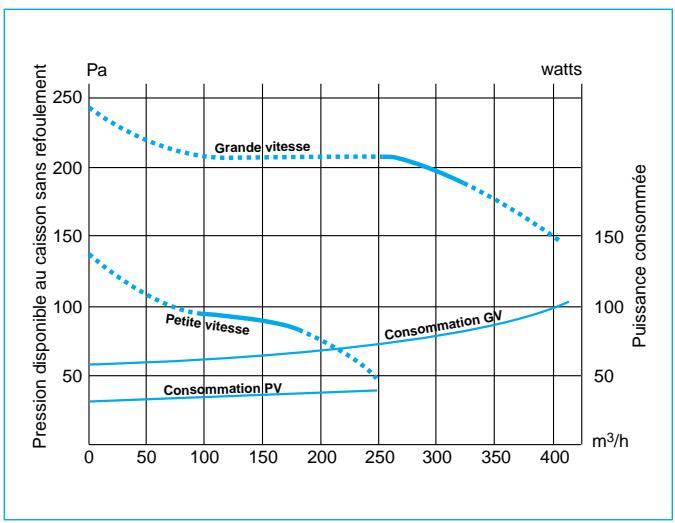

Courbes aérauliques

Les essais acoustiques ont été réalisés selon la norme NF E 51-706 définissant les modalités d'essais des matériels de ventilation pour la maison individuelle.

L'ensemble des valeurs est exprimé en niveau de puissance Lw en dB(A). Pour obtenir un niveau de pression acoustique Lp(A), appliquer : Lp = Lw - 10 log (V/12,5), V = volume de la pièce en m³.

Les valeurs ci-dessous sont issues du P. V. CETIAT N° 890422/0.

	Lw en dB(A)
	Allure de croisière	Allure de pointe
Bruit propre du groupe	49	54
Bruit à la bouche cuisine	22	30
Bruit à la bouche sanitaire	23	28

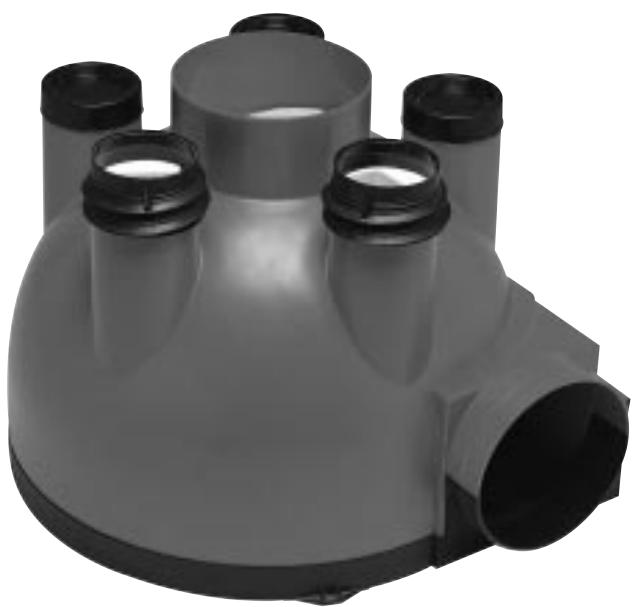

Moto-ventilateur à DOUBLE SENS de rotation

Le débit de pointe cuisine s'obtient par inversion du sens de rotation du moteur (système breveté) donnant :

• dans un sens une courbe basse pression pour allure de croisière (roue en réaction),
• dans l'autre sens une courbe haute pression pour allure de pointe cuisine (roue en action).

Cette variation de pression, liée à un élément auto-amplificateur (breveté) permet de délivrer un début de pointe important en cuisine.

Par ailleurs, l'inversion du sens de rotation de la roue permet l'auto-limitation de son encrassement.

En effet, une partie des poussières qui se déposent lorsque la roue tourne dans un sens est évacuée lorsque la roue tourne dans l'autre sens.

BOUCHE cuisine 0 150 mm

Bouche en plastique blanc, équipée d'un filtre en média synthétique épaisseur 10mm, lavable à l'eau savonneuse.

Manchette en tôle galvanisée équipée d'un clapet pare-flammes avec ampoule fusible 100°C.

Fixation de la manchette par 3 pattes pourvues de griffes et pouvant s'écarter par l'intermédiaire de vis à tête moletée.

Cote de la réservation : 157 à 163 mm.

La bouche se fixe sur la manchette par simple emboitage.

Bouche + manchette tôlée

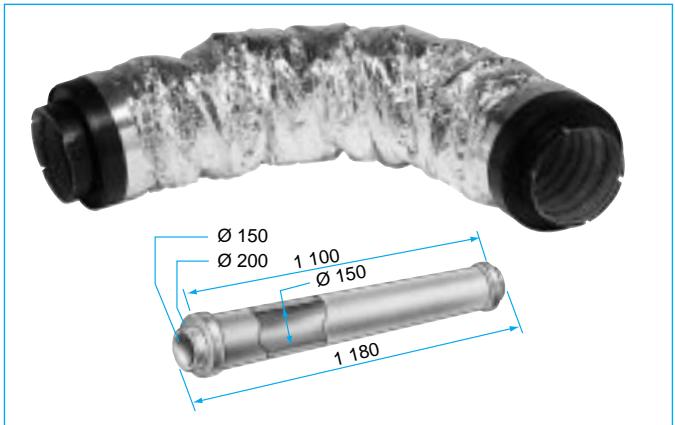

Liaison acoustique cuisine ø 150 mm

Se place entre le groupe et la bouche cuisine.

Le corps est constitué de laine de verre d'épaisseur 25mm et de longueur 1,10m, protégée:

• à l'intérieur d'une résille de fibre de verre enduite de PVC,

Les embouts plastique permettent un emboîage direct :

-d'un côté sur le picage 154 mm du groupe, - de l'autre sur la manchette cuisine ou à un conduitouple Algaine 0 150 mm.

Cette liaison acoustique ne crée pas plus de perte de charge qu'un conduit de 0.150 mm.

Fréquence (Hz)	63 dB	125 dB	250 dB	500 dB	1000 dB	2000 dB	4000 dB	8000 dB	Global dB(A)
Atténuation	8	21	27	28	32	38	31	22	32

BOUCHE Santaire 80 mm

Bouche en plastique blanc. Manchette vissée en polypropylène. La manchette est constituée de 3 éléments rallonge-vissée permettant de réduire sa longueur mais aussi éventuellement de l'augmenter.

Fixation automatique de la manchette sur une paroi : cette paroi est serrée entre la colerette avant et la bague arrêté qui prend appui sur les griffes de la manchette. La manchette peut également être scellée. Diamètre de la réservation : 81 à 86 mm. Fixation automatique du conduitouple Algaine sur les griffes de la manchette.

Bouche sanitaire + manchette

Absorb'son raccord 0 80 mm

Se place entre le groupe et une bouche sanitaire.

Le corps (120× 120× 120mm) est constitué d'un cube en mousse synthétique enrobé d'un film plastique.

Les embouts à pas filtré en plastique (longueur 45mm) permettent le raccordement au conduit souple Algaine 80mm par vissage.

L'absorbant ne crée pas plus de perte de charge que le conduit 080 mm.

Fréquence (Hz)	63 dB	125 dB	250 dB	500 dB	1000 dB	2000 dB	4000 dB	8000 dB	Global dB(A)
Atténuation	16	20	15	14	9	10	18	12	10

Commande de débit - minuterie

Permet la commande du groupe pour passage de l'allure de croisière à l'allure de pointe cuisine, par inversion de sens de rotation du moteur.

Fabrication en plastique blanc.

Durée : 0-1 heures, avec possibilité de retour manuel au point 0.

Deux montages possibles : en saillie ou encastré.

Raccordement du GROUPE

• Eviter les coudes inutiles.
• Etirer la gaine dans les parties rectilignes.
• Ne pas écraser les conduits.
• Le rejet doit obligatoirement être raccordé à l'extérieur avec un accessoire offrant peu de résistance au passage de l'air. Utiliser de préférence une sortie toiture ALDES.
• En cas de grande longueur de conduit, il est préféable d'utiliser des conduits rigides.

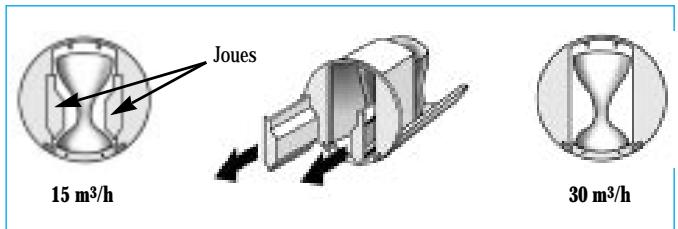

Transformation du NOMBRE de sanitaires

Le kit VMP K est livré avec 1 piquege Ø 150 mm pour la cuisine et 2 piquages Ø 80 mm équipés pour les sanitaires (30 et 15m³ /h ).

Pour transformer le piqueage 15m³ /h en 30 m³ /h, procéder comme suit:

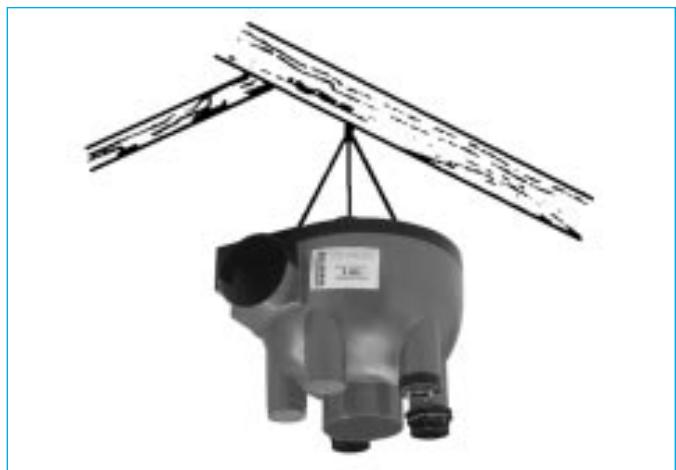

Fixation du GROUPE

• Le groupe VMC sera placé si possible dans les combles.
• Il sera toujours placé au-dessus d'une pièce technique (salle de bains, wc...) et jamais au-dessus d'une pièce principale.
• S'il est placé dans le logement (placard, faux plafond), les parois entourant le groupe devront avoir une valeur d'isolement acoustique suffisante.
• Pour limiter la propagation des vibrations de fonctionnement, le groupe doit être suspendu.

IL NE DOIT EN AUCUN CAS ETRE: · posé par terre, fixé au mur.

Entretier

Le système de ventilation SEKOIA ne peut conserver son efficacité et ses caractéristiques nominales que s'il est entretenu régulièrement. Il faut donc :

1 - Nettoyer les bouches d'extraction de la cuisine, du WC, de la salle de bains, à l'eau savonneuse. La bouche est clipée sur la manchette, il suffit de tirer doucement pour l'enlever. 2 - Dépoussière les entrées d'air des pièces principales à l'aide d'un chiffon doux en gardant garde de ne pas déterminer l'intérieur. Le cadre extérieur pourra être nettoyé à l'aide d'une éponge humide.

Le moteur ne nécessite aucun entretien pendant toute sa durée de fonctionnement.

Dépoussière la roue du moteurventilateur à l'aide d'un pinceau. Couper l'alimentation électrique avant toute opération et s'assurer que le groupe ne peut être remis en route accidentellement. Ne pas manipuler le boîtier électrique lorsque le groupe est en fonctionnement.

VMC habitat individuel simple flux autoréglable VMP k

Le VMP K est un groupe de ventilation simple flux autorégable permettant l'extraction d'air vicié dans l'habitat individuel jusqu'à 5 sanitaires.

C'est l'objet de base de toute installation de VMC autorégable, celle-ci complétant par ailleurs un réseau de conduits et accessoires, des bouches d'extraction et des entrées d'air.

Fort débit de pointe en cuisine et silence de fonctionnement. - Entretien réduit : autonettoyant et bouche cuisine avec contrôle. - Installation facile
