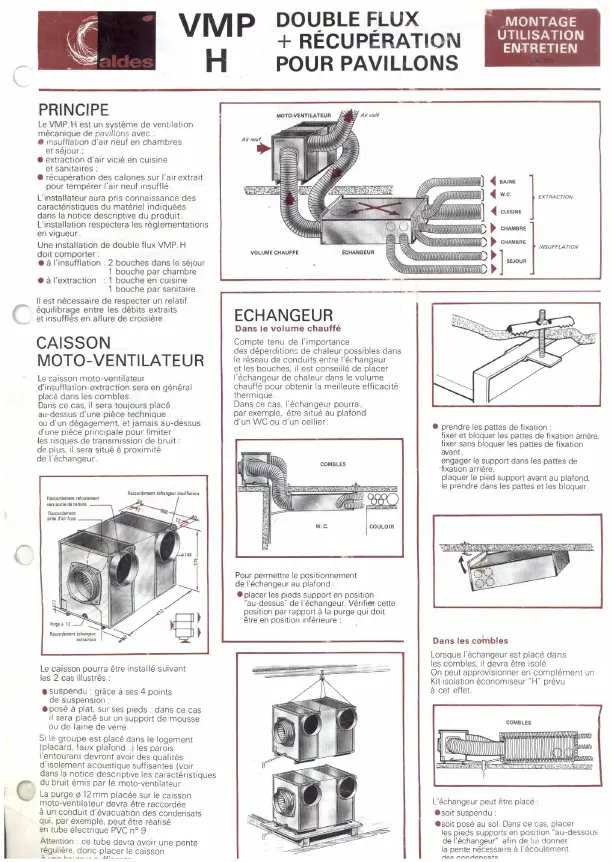

MODE D'EMPLOI VMP H ALDES

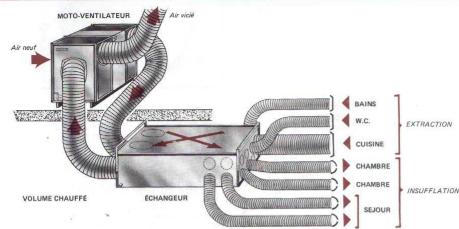

Le VMP H est un système de ventilation mécanique de pavillons avec:
insufflation d'air neuf en chambres et jourées - extraction d'air vicié en cuisine et sanitaires; - récupération des calories sur l'air extrait pour tempérer l'air neuf insufflé.
L'installateur aura pris connaissance des caractéristiques du matériel indiqués dans la notice DESCRIPTIVE du produit. L'installateur est susceptible de connaître les réglements en vigueur.
Une installation de double flux VMP, H doit compter :
À l'insufflation : 2 bouches dans le jour, 1 bouche par chambre. À l'extraction : 1 bouche en cuisine, 1 bouche par sanitaire.
Il est necessary des reprises un relatif équilibre entrez elles debtairesextraisés et lesqu'ellesnons de la

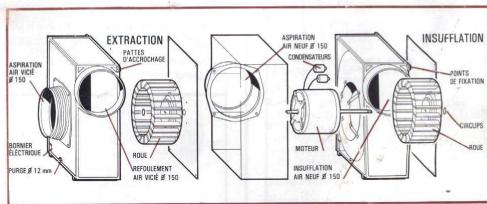

Caisson Moto-Ventilateur
Le caisson moto-ventilateur d'insufflation-extraction sera en général placé dans les combles. Dans ce cas, les combles sont au-dessus d'une pièce technique ou d'un dégagement, et jamais au-dessus d'une pièce principale pour limiter les risques de transmission de bruit. De plus, il ne sait où proximate le échéancer.
Le caisson pourrait être installé suivant les 2 cas illustrés :
suspendu: grilles sur 4 points de suspension - posé à plat, sur ses pieds – dans ce cas,
- l'ouverture est sur support de mousse,
- ou la laine de l'air.
Si le groupe est placé dans le logement (placard, faux plafond...) les parois l'entourant devront avoir des qualités d'isolation acoustique suffisantes (voir dans la notice descriptive les caractéristiques du bruit émis par le moto-ventilateur).
La purge de 12mm placée sur le caisson moto-ventilateur doit être raccordée à un conduit d'évacuation, par exemple laissé en tube électrique PVC n° 3.
Attention : ce tube devra avoir une pente régulière, donc placer le caisson sur la couette.
Dans le volume chauffé
Compte tenu de l'importance des déperditions de chaleur possibles dans le réseau de conduits entre l'échangeur et les bouches, il est conseillé de placer la chaleur de chaleur dans le volume chaleur pour accroître la meilleure efficacité thermique.
Dans ce cas, l'échéant jour, ne sait pas le d'ordre ou la position d'un WO ou d'un cellier.
Pour permettre le positionnement de l'changeur au plafond :
• placer les pieds support en position au-dessus de l'échéancier. Vérifier cette position par rapport à la purgeue qui doit être en position inférieure:
- prendre les pattes de fixation : fixer et bloquer les pattes de fixation arrière, fixer sans bloquer les pattes de fixation avant.
- engager le support dans les pattes de fixation en plaquant le pied support avant au plafond, le prendre dans les pattes et les bloquer.
Dans les combles
Lorsque l'échangeur est placé dans les combles, il devra être isolé. On peut approvisionner en complètement un contrôle d'économiseur "H" prévu à cet effet.
L'échangeur peut être placé :
soit suspendu
- soit posé au sol. Dans ce cas, placer les pieds supportés en position "au-dessus de l'échéance" afin de lui donner la pente nécessaire à l'écoullement et sauf si possible.
Condensats
La purge de 12 mm. livrée avec l'échangeur, doit être mise en place sur l'un des deux et cinq fillettes prévues à cet effet : soit sur l'échangeur, soit sur le côté de l'échangeur.
Cette purge devra ensuite être raccordée à un conduit d'évacuation des condensats, par exemple, peut être réalisé en tube électrique PVC n° 9.
Les différentes piquages sont placés dans le kit accessoires.
Avant de les monter sur l'échaleur, l'installateur désire les meilleures variations et est obligée au tableau de conduits, et des nombreuses réservations situées sur l'échaleur.
Sur l'enveloppe de l'échéateur, les réservations des piquêtes sont défénocés vers la tolde, et obturées par une peau en plastique. Cette peau sera suppressée à l'endroit. La juste approuài en fonction de l'orientation dont le couvert sur monter lee.
Tous les piquages comportant sur l'extérieur un pas de vis (4 filtres au pas de 16mm) permettant une fixation précise du conduit ou glisse de l'air vissage de 12 pour sur le piquage.
Attention: prévu pour gaine souple avec pas d'aéroite.
En général, l'installer fixera du bord. Le clair et la clôture de l'acronomie de l'algène, avant de la place sur l'échangeur.
Mise en place d'un quiqueo 0150 : déduire la peau sur l'changeur, plus fixer le quique par 4 vis. Mise en place d'un quiqueo 080 : de la corteur au changeur, enforcer le quique qui se chine automatique.
Piquages côté ventilateur extraction et insufflation (1)
Sur l'échangeur ne peut CHOISIR entre : - les réservations placées à l'arrière ; - les réservations placées sur le dessus (qui peuvent être pratiques) liées à l'arrière. - Chétenants (dont le cas d'ordre des WC). Ces piquées se fixent par 4 vis.
Sur l'échangeur on peut choisir entre :
la réservation placée sur l'avant la réservation placée sur le côté Ce piquage compte un élément de 100,000. Il se fixe sur l'échangeur par 4 vis
Ils sont marqués "sanitaires" et sont vides.
Sur l'échangeur on peut choisir entre
- 2 réservations placées à l'avant
- 2 réservations placées sur le côté.
ils sont marqués "chambre" et sont équipés d'un élément de réduction de début à l'année 1970.
Ils sont marqués et sont équipés d'une membrane auto-amplificatrice.
Piquages insufflation séjour o 80 mm
Pour le positionnement des piquages chambres et ajuster sur l'changement de la tension 4 réservations placés sur l'avant; 4 réservations placés sur le côté.

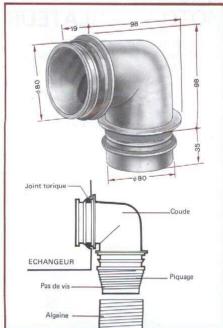

Coude piquage équerre 0.80mm
Dans la mesure où un disposanderait de très peu de place sur les côtés latéraux de l'échéancier pour faire un coude à grand rayon avec l'algaine, il est conseillé par le colt d'air. Le colt a 80 mm qui permet un départ à 90° en limitant la perte de charge.
- D'un côté ce coude-piquage se monte
- Le coude est collé à la réservation à 80 mm de l'échéance. - Enforce dans la réservation, pour permettre l'orientation du coude
- De l'autre côté, on emboutirait la partie de la sangle du clapet : sanitaire, chambre ou séjour.

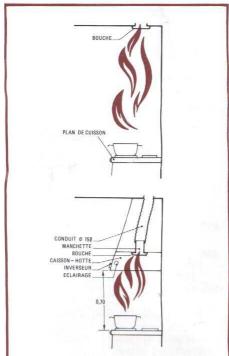

Elle peut être placée:
soit au plafond, à l'aplomb du plan de cuisson; - soit dans un caisson-hôte qui, en regroupant les buées et odeurs, améliorera encore l'efficacité de la ventilation.
Diamètre de la réservation: 157 à 163 mm.
Placer la manchette dans sa réservation : pour la fixer, visser les 3 boulons moletés accessibles à l'intérieur de la manchette, qui écartent les pattes de fixation.
Fixer la bouche sur la manchette par simple emboutissage. Fixer la bouche sur la manchette

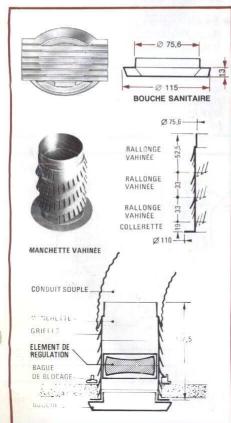

BOUCHE sanitaire
Diamètre de la réservation: 81 à 86 mm. La manchette sera emboutie dans sa réservation : les griffes situées autour assurent sa tenue au plafond. Dans le cas de plafond mince, une rondelle de blocage permet de verrouiller l'ensemble.
Dans le cas de plafond épais, la manchette pourra être allongée par emboltement d'une ou plusieurs rallonges vissées. Dans ce cas, la manchette peut également être scellée.
La bouche sanitaire se fixe sur la manchette par simple embolitage.
La manchette est prévue pour être reliée à un conduit souple Algaine à 8 mm intérieur. Passant un conduit souple sur la manchette en passant un rack compté de griffles, celles-ci tiendraient la gaine en place en assurant une bonne étanchéité.
Pour des cas particuliers de bouche en clôture, des montages peuvent être réalisés avec de la minigeine et le raccord entre un autre personnel (voir notice correspondante).
BOUCHE d'insufflation
Diamètre de la réservation: 81 à 86mm.
La bouche d'insufflation utilise la même méthode. Il n'est pas affecté et ne peut pas voir les conseils de pose ci-dessus.
Des montages particuliers de boute en cloison peuvent également être réalisés avec de la minigeule et le raccord-équerre 80 minigeule. La boute d'insufflation peut être placée en fond ou en partie haute d'une paroi verticale.
RESEAU De conduits
- L'air neuf pourra être prise directement dans les combles.
Néanmoins, on peut raccorder le piquage d'aspiration d'air neuf du calochoventilateur (longueur maximum de conduit) pour aller chercher l'air neuf à l'extérieur (longueur maximum de conduit; Em rectilignes). On utilise obligatoirement une pres d'air (longueur maximum de conduit; Em 10 pascals pour 200m³/s; voir ci-dessus.
-Refoulement
L'air vici deva obligatorité est rejeté à l'éventrou, par un conduit sollicite Algaine à 150 mm relié au pagiage de refouloin d'une éventoue du conifre. (longueur maximum de conduit: 5m rectilignes)
Le débouché vers l'extérieur ne doit pas créer une perte de charge supérieure à 10 pas de vent pour 100 m³/h. On un cas d'une poursuite ne deviennent plus à cet effet par ALDES.
sortie chatière + plaque de plomb sortie de toiture ronde + plaque de plomb: - prise d'air de façade
Éviter
les erreurs usuelles :
Voir faire passer le débit par une chambre dont la section de passage est inférieure à celle du conduit; veuillez utiliser les chapitres de l'ordre, en particulier la perte de charge est trop élevée.
De l'échangeur au ventilateur
Assurer la liaison par conduit souple Alaligne 0 150 mm.
En option on pourra ajuster la tension de l'air, la tension acoustique e 150mm longueur 1.20m
De l'échangeur aux bouches
- si l'échangeur est placé dans le volume chauffé, utiliser la gaine souple Algaine:
- 150 pour la cuisine;
- 80 pour les bouches sanitaires et les bouches d'insufflation;
- si l'échéance est placée dans les combles, le réseau de conduits partant en agrégation dans ces combles, utiliser une gaine couloche. Une coulée ne peut se placer sous l'isolation des combles:
- si l'échéancier est placé dans les combles, on peut faire descendre instantanément le faisceau de conduits dans le volume de la coucheuse technique et ensuite assurer une desserte horizontale par faux plafond. Dans ce cas, on assurer une protection hermétique globale au niveau des combles, les conduits n'étant pas du type californique. -en option, on peut ajouter sur les conduits 80 mm un absorb'son raccord.
Liaison du conduit aux piquages
Sur le changement et le caisson moto-ventilateur, la plupart des piquages comptent sur l'extérieur un pas de vis (4 filières au pas de 16mm) permettant une fixation de conduit souple. Alagaine: vissage de 12 pour sur le piquage.
ATTENTION: prévu pour gaine souple avec pas à droite.
Lorsque l'échangeur est placé au pied des WC, il peut être prudent de fixer les raccordements en extrémité du conduit souple 80, et de ne les brancher sur l'échangeur qu'en deuxième temps.
Mise en œuvre du conduit
Les réseaux de conduits peuvent être réalisés en conduit soupé Algaine : tissu de fibre de verre enrobé de PVC et tendu sur une corde à piano.
conduit nécessite quelques précautions de mise en œuvre pour ne pas avoir de pertes de charges excessives sur le réseau.
- ne prendre que la longueur nécessaire pour rélier l'échéance à chaque bouché, en éliminant les longueurs superflues;
- tendre les parties droits pour que le conduit soit bien illésses et rectiligne;
- éviter de faire trop de coudes; faire des coudes progressifs, avec les autres coudes bruts, et non pas à angle droit brutal
- ne pas écraser le conduit ou l'étrangler pour la place dans un passage étroit.
Pour de larges longueurs droites, on peut utiliser du conduit rigide PVC (100 mm)
Le conduit PVC @ 80 mm s'embête sur la partie droite et sans griffe des manchettes : manchette vierge ou manchette de l'air. Assurer la fixation par collage.
Pour passer dans l'épaissier de une cloison ou d'un mur, on pourrait utiliser la minigeine plate (section 40 × 100mm ), comme accessoire le raccord équar@ 80 - minigeine' (voir notice correspondante).
La longueur maximum de conduit sous le plafond d'égout, et la saine de E-Ba sera inférieure a 10 m rectilignes.
Commutateur
Placer le commutateur en cuisine, à proximité du plan de cuisson, pour commander l'ailée de croisière et l'ailée de pointe.
Raccorder les fils sur les bornes du commutateur.
Le commutateur est fixé sur un boulon de la ventilation : € 60 mm, grâce à l'option d'une évaluation.
-Bornier
Sur la scission moto-ventilateur est fixé un bornier à broches, relié aux fils moteur. Il est fourni un bornier femelle sur lequel les autres sont passées et l'alimentation venant du commutateur.
Protection électrique
Prévoir un disjoncteur indépendant sur le tableau général.
Caractéristiques électriques
Courant monophasé, 220 volts. Intensité de l'extinction, 245 volts.
Entretien
Tous les mois : procéder au nettoyage du filtre de la bouche d'extraction cuisine. Démonter la bouche puis le filtre qui tiennent par simple clipage. Nettoyer le filtre à l'eau chaude savonneuse et remonter le tout. Tous les deux mois nettoyer les fixations en simple embollement. Tous les ans procéder au dépoussiérage du ventilateur (bien que peu enclenrable à l'encrassement progressif, il est solubilhe du lui conserver sa meilleure sensation pour faciliter ce nettoyage, on peut ouvrir le groupe. Le moteur ne nécessite aucun entretien pendant toute la durée de fonctionnement.
Utiliser
- l'allure de croisière en temps normal;
- lauffure de pointe, qui augmente en même temps le debit extrait en cuisine et le debit insuffisant en sejour, et donc particulièrement efficace lors de la vente de repas ou d'une utilisation du sejour par plusieurs personnes.
- En hiver, ne pas laisser l'aille de pointe fonctionner au-delà du nécessaire. Laisser la ventilation fonctionner de façon permanente, l'échangeur récupère ainsi entre 70% des calories de l'air extrait. Des arrêts de la ventilation dans la journée ou la nuit provoqueront des phénomènes de condensation dans les conduits, mais aussi dans l'habitation : en salle de bains, dans les chambres la nuit.
- En été, l'échangeur de calories permanente la nuit.
- L'après le calouvre, la frîche accumulées pendant la nuit. Lorsque vous disposez d'une cheminée de la ouvet, n'oublier pas de fermenter les arrivées d'air et le conduit d'évacuation en des détours de périodes d'utilisation.
