Type de produit	Ventilation Mécanique Contrôlée (VMC) simple flux autorégulable
Marque	ALDES
Modèle	SEKOIA
Poids	5 kg
Alimentation	230 V~ 50 Hz monophasé
Nombre de sanitaires	Jusqu'à 4 sanitaires
Fonctions principales	Extraction d'air vicié dans pièces techniques, régulation des débits (croisière/pointe), fonctionnement silencieux
Débits d'extraction	Cuisine : 45-135 m³/h ; Sanitaires : 30 m³/h par bouche
Matériaux	Caisson : polypropylène translucide vert RAL 6032 ; Bouches : ABS blanc
Certifications	NF Electricité (LCIE), conformité norme EN 60 335-2-80/97
Entretien et nettoyage	Nettoyer les bouches à l'eau savonneuse ; dépoussiérer la roue du moteur annuellement ; dépoussiérer les entrées d'air avec un chiffon doux
Sécurité	Protection contre dangers mécaniques et chocs électriques ; arrêt coupe-circuit avant entretien
Accessoires inclus	Bouches, manchettes avec gabarit de perçage, inverseur ou bouton poussoir, piquages sanitaires, bouchons, notice de montage
Pièces détachées disponibles	Kit 3ème sanitaire, liaison acoustique cuisine, conduits, sortie de toiture ALDES, entrées d'air autorégables
Informations générales	Pour maisons individuelles neuves ou rénovation ; installation facile dans combles ou au-dessus de pièces techniques

FOIRE AUX QUESTIONS - SEKOIA ALDES

Comment installer le groupe SEKOIA ?

Placez le groupe dans les combles ou au-dessus d'une pièce technique. Il doit être suspendu pour limiter les vibrations, jamais posé par terre ou fixé au mur. Utilisez le gabarit de perçage intégré pour les manchettes. Raccordez les conduits d'extraction (Ø80 mm pour sanitaires, Ø125 mm pour cuisine) et le refoulement vers l'extérieur via une sortie de toiture ALDES.

Comment régler le débit de pointe cuisine ?

Le groupe est livré réglé à 135 m³/h. Pour passer à 120 m³/h, enfoncez un ergot de réglage sous le piquage cuisine ; pour 105 m³/h, enfoncez deux ergots. Pour accéder aux ergots, séparez les deux demi-coques du caisson.

Comment passer d'une version 2 sanitaires à 3 sanitaires ?

Enlevez le bouchon plein sur le groupe, puis clipsez par 1/4 de tour un piquage sanitaire supplémentaire sur l'orifice libre. Raccordez ensuite le conduit Ø80 mm sur ce piquage.

Quel entretien régulier est nécessaire ?

Nettoyez les bouches d'extraction à l'eau savonneuse (elles se déclipent facilement). Dépoussiérez les entrées d'air des pièces principales avec un chiffon doux. Une fois par an, coupez l'alimentation électrique et dépoussiérez la roue du moteur-ventilateur avec un pinceau.

Le groupe SEKOIA est-il bruyant ?

Non, le fonctionnement est silencieux. Les niveaux sonores sont faibles : bruit propre du groupe à 47 dB(A) en croisière et 62 dB(A) en pointe. Les bruits aux bouches sont encore plus réduits (34 à 48 dB(A) selon les cas).

Quelles sont les normes de conformité ?

Le SEKOIA est conforme aux arrêtés français sur l'aération des logements (24 mars 1982, 28 novembre 1983), à la réglementation acoustique (arrêté du 30 juin 1999) et à la Nouvelle Réglementation Thermique (arrêté du 29 novembre 2000). Il est certifié NF Electricité selon la norme EN 60 335-2-80/97.

Comment raccorder le groupe à l'extérieur ?

Utilisez une sortie de toiture ALDES offrant peu de résistance à l'air. Évitez les coudes inutiles et n'écrasez pas les conduits. Pour les grandes longueurs, préférez des conduits rigides (Ø125 mm pour 2S, Ø150 mm pour 3S/4S).

Puis-je installer le groupe dans un placard ?

Oui, mais assurez-vous que les parois du placard offrent un isolement acoustique suffisant. Placez toujours le groupe au-dessus d'une pièce technique, jamais au-dessus d'une pièce principale (séjour, chambres).

Que faire si mon logement nécessite 3 sanitaires mais que j'ai un kit 2S ?

Vous pouvez utiliser le kit complémentaire 3ème sanitaire (réf. 26.013) qui transforme un SEKOIA 2S en 3S. Il contient le piquage, la bouche et la manchette supplémentaires, ainsi que la transformation 125/150 pour le refoulement.

Quels sont les codes des kits disponibles ?

Kits standard : 2S (26.139), 3S (26.140), 4S (26.141). Kits minutés 1H : 2S (26.142), 3S (26.143), 4S (26.144). Kit complémentaire 3e sanitaire : 26.013. Liaison acoustique cuisine Ø125 mm : 26.002.

MODE D'EMPLOI SEKOIA ALDES

Bouches et accessoires

Montage - Entretien

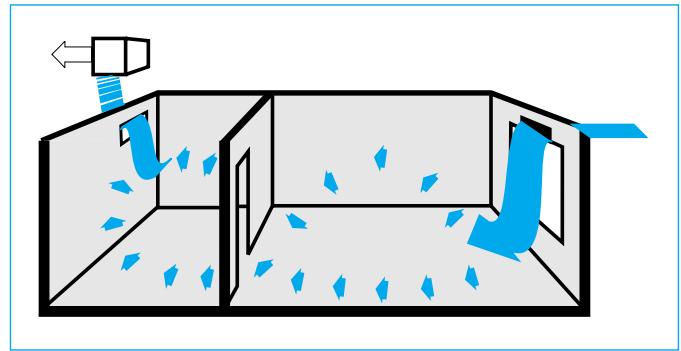

Généralités

Le SEKOIA est un groupe simple flux autorégulable destiné à toutes les maisons individuelles en neuf ou en rénovation.

Il peut être installé sans difficulté dans les maisons individuelles ayant jusqu'à 4 sanitaires.

Il permet d'extraire l'air vicié dans les pièces techniques (cuisine, salle de bain, wc). L'apnée d'air neuf se fait grâce à des entrées d'air installées dans les pièces principales (séjour, chambres).

Installation FACILE

• Manchette avec gabarit de perçage intégré.
• Piquages sanitaires démontables et verrouillables.
• Évolutivité facile grâce au kit 3ème sanitaire.

Efficacite de ventilation

• Régulation des débits.
• Fonctionnement silencieux.

Certification electricite

• Protection contre les dangers mécaniques.
• Protection contre les chocs électriques.
• Fiabilité garantie par le LCIE.

Conformite

Rapports d'essais :

• aérauliques et acoustiques : PV CETIAT N° 92-08-60/5,
• électrique : certification • Électricité, rapport LCIE N° 17017020.

Conformité aux réglementations et normes :

1. Aération des logements : arrêté du 24 mars 1982, arrêté du 28 novembre 1983.
2. Acoustique : arrêté du 30 juin 1999 (NRA).
3. Nouvelle Réglementation Thermique : arrêté du 29 novembre 2000.
4. Normé électrique EN 60 335-2-80/97.

est développé, conçu et fabriqué conformément aux Directives et Normes citées ci-après :

Le dossier technique étant disponible.

La notice d'instruction précise en particulier les règles d'installation du matériel. Si le matériel doit être incorporé à une installation, la conformité de l'ensemble doit être réalisée et déclarée par l'incorporateur final.

Le Directeur Qualité / Quality Manager

Le système SEKOIA est livré sous forme de kits dont la composition varie en fonction du nombre de sanitaires à équiper.

Il existe deux types de kit selon le groupe :

• Groupe standard : groupe deux vitesses commandé par un inverseur.
• Groupe minuté 1 heure : groupe deux vitesses avec une minuterie commandée par un bouton poussoir (permet un retard automatique à la petite vitesse).

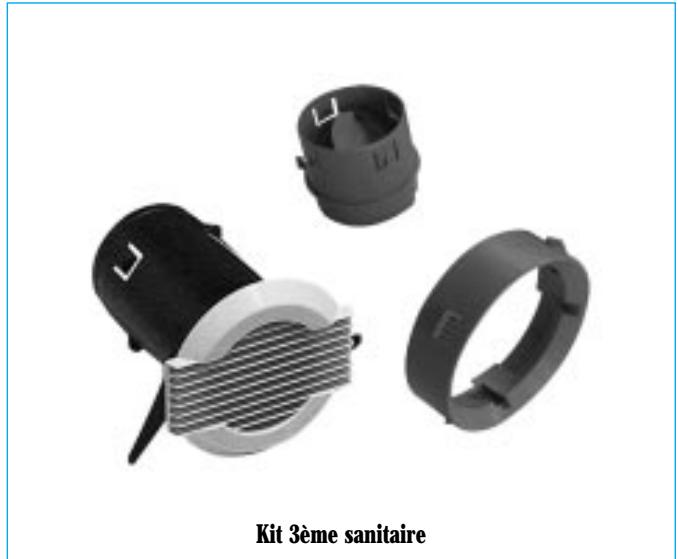

Le kit complémentaire 3ème sanitaire permet de transformer un Sékoïa 2S en Sékoïa 3S.

La liaison acoustique cuisine 0 125 mm permet le respect des exigences acoustiques dans le cas d'une cuisine ouverte sur le jour.

Désignation	condition. unitaire	palette de 32 kits
	Code	Code
Kit SÉKOÎA standard - 2 sanitaires	26.139	26.118
Kit SÉKOÎA standard - 3 sanitaires	26.140	26.119
Kit SÉKOÎA standard - 4 sanitaires	26.141	26.120
Kit SÉKOÎA minuté 1 H - 2 sanitaires	26.142	-
Kit SÉKOÎA minuté 1 H - 3 sanitaires	26.143	-
Kit SÉKOÎA minuté 1 H - 4 sanitaires	26.144	-
Kit complémentaire 3ème sanitaire	26.013	-
Liaison acoustique cuisine Ø 125 mm L = 1000 mm	26.002	-

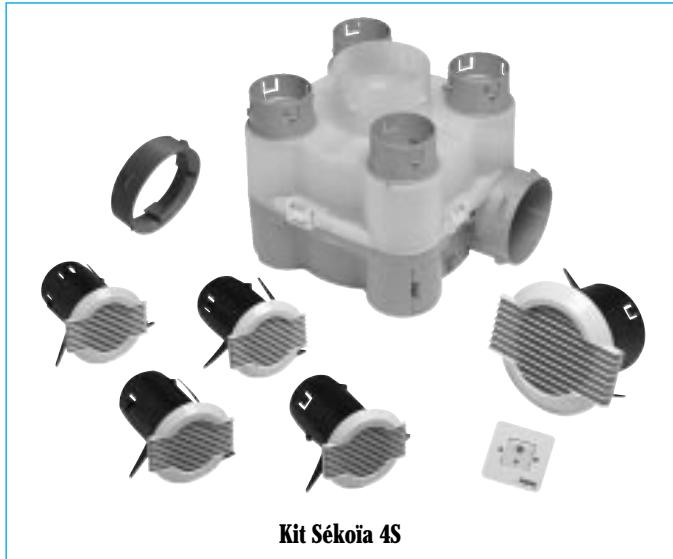

Composition des KITS

Désignation	Sékoía 2S 26.139	Sékoía 3S 26.140	Sékoía 4S 26.141	Sékoía 2S minute 26.142	Sékoía 3S minute 26.143	Sékoía 4S minute 26.144	Kit complém. 3e sanitaire 26.013
Groupe d'extraction standard	1	1	1	-	-	-	-
Groupe d'extraction minuté 1 H	-	-	-	1	1	1	-
Piquages sanitaire	2	4	4	2	4	4	1
Bouche + manchette sanitaire (Ø 80 mm)	2	3	4	2	3	4	1
Bouchon (Ø 80 mm)	1	-	-	1	-	-	-
Bouche + manchette cuisine (Ø 125 mm)	1	1	1	1	1	1	-
Inverseur 2 positions	1	1	1	-	-	-	-
Bouton poussoir	-	-	-	1	1	1	-
Transformation 125/150 pour refoulement	-	1	1	-	1	1	1
Notice de montage	1	1	1	1	1	1	-

AUTRES composants d'installation

Pour compléter l'installation, on peut utiliser :

• le conduit double Algaine (isolé ou non) ou le conduit rigide Minigaine :
• 080mm pour les sanitaires,
• 0 125 mm pour la cuisine et le refoulement (2S),
• 0 150 mm pour le refoulement (3S et 4S),
• une sortie de toiture ALDES pour le refoulement de l'air vicié à l'extérieur,
• entrées d'air autorégables.

Voir les notices correspondantes.

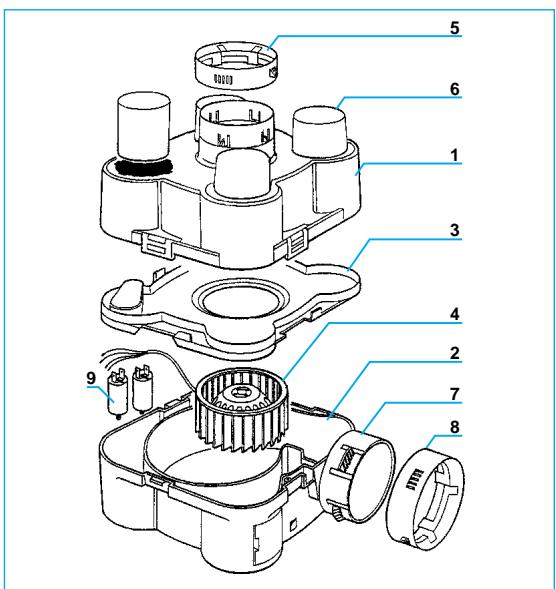

Construction

1. Caisson de répartition. Matière : polypropylène. Couleur : translucide vert RAL 6032. Assemblage : 4 clips à fermeture rapide.
2. Enveloppe moteur. Matière : polypropylène. Couleur : vert RAL 6032.
3. Platine pavillon de séparation. Matière : polypropylène.
4. Moto-roue. Moteur asynchrone. Tension : 230 volts - 50 Hz. Monophasé.
5. Piquage cuisine diamètre 125 mm. Intégré au caisson de répartition.
6. Piquage sanitaire diamètre 80 mm. Amovible avec clip de verrouillage par 1/4 de tour. Matière : polystyrène. Couleur : vert RAL 6032.
7. Piquage refoulement diamètre 125 mm. Intégré au caisson de répartition.
8. Pièce de transformation 125/150.
9. Condensateurs.

Encombrement

Poids:5kg

Motorisation

Caracteristique	Groupe 2S	Groupe 3/4S
Tension	230 V~	230 V~
Consommation
Petite vitesse	26 W	46 W
Grande vitesse	78 W	105 W
Intensité nominale
Petite vitesse	0,20 A	0,25 A
Grande vitesse	0,34 A	0,55 A
Vitesse de rotation
Petite vitesse	950 tr/min	1 050 tr/min
Grande vitesse	1 950 tr/min	2 400 tr/min
Intensité de protection nécessaire	2 A	2 A
Valeur des condensateurs	2 μF - 3 μF	2,5 μF - 5,3 μF

Schemas électriques

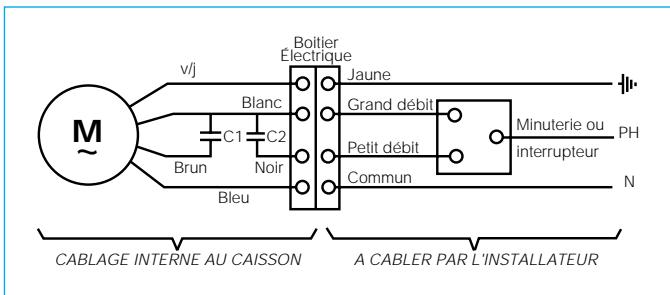

La petite ou la grande vitesse du groupe VMC peut être commandée par un interrupteur (inverseur). Le raccordement est alors :

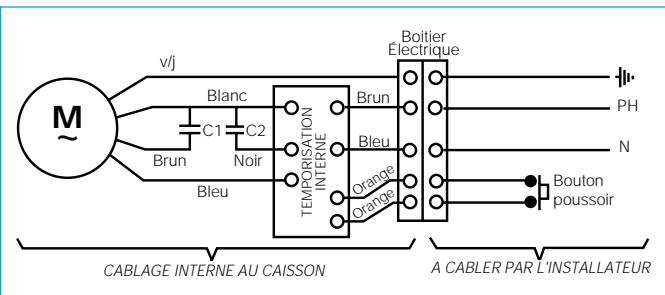

Le groupe peut être livré équipé d'une minuterie interne 1 heures. La commande est alors réalisée par un bouton-pouvoir fourni. Le raccordement est alors :

Characteristiques aérauliques

Débits d'extraction (m3/h)	2 bancaires	3 bancaires	4 bancaires
Cuisine * (Ø 125 mm) Croisière / pointe	45 / 135	45 / 135	45 / 135
Sanitaires (Ø 80 mm)	2 x 30	3 x 30	3 x 30 1 x 15
Total	105 / 195	135 / 225	150 / 240

• Le début de pointe est préréglé à 135 m³/h. Il est réglementé et doit être réglé à (voir "Montage - Entretien"):
• 135m³/h pour les logements de 5 pièces principales et plus,
• 120m³ /h pour les logements de 4 pièces principales,
• 105m³/h pour les logements de 2 ou 3 pièces principales.

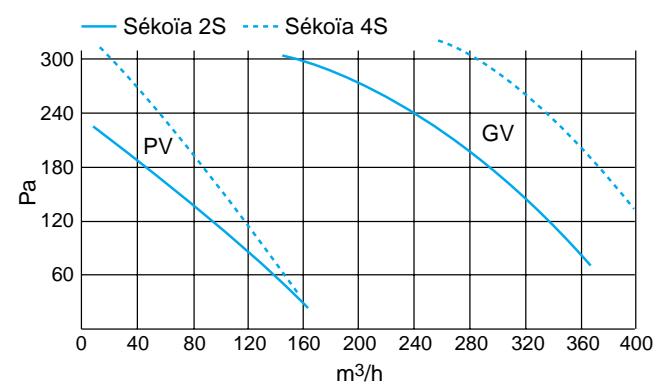

Courbes aérauliques

Les essais acoustiques ont été réalisés selon la norme NF E 51-706 définissant les modalités d'essais des matériels de ventilation pour la maison individuelle.

L'ensemble des valeurs est exprimé en niveau de puissance Lw en dB(A). Pour obtenir un niveau de pression acoustique Lp(A), appliquer : Lp = Lw - 10 log (V/12,5), V = volume de la pièce en m³.

Les valeurs ci-dessous sont issues du P. V. CETIAT N° 920860/5.

	Lw en dB(A)
	Allure de croisière	Allure de pointe
Bruit propre du groupe	47	62
Bruit à la bouche cuisine	37	48
Bruit à la bouche sanitaire 30	34	46

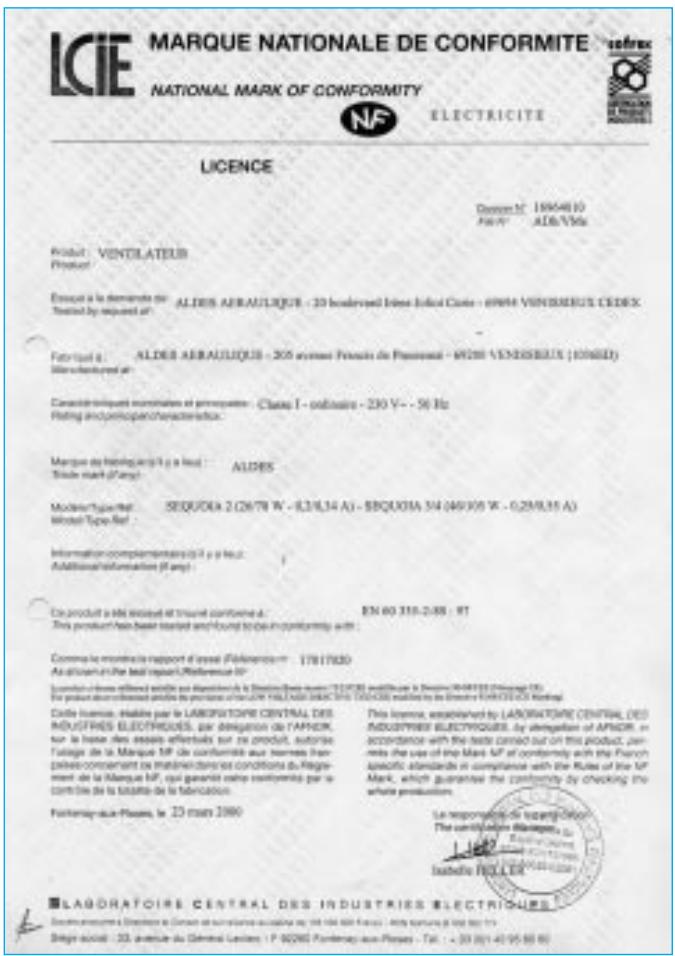

Certification NF electricite

Le groupe Sékoïa a été essayé et trouvé conforme à la norme EN 60 335-2-80/97 par le LCIE (Laboratoire Central des Industries Electriques).

Il est soumis à différents tests qui permettent de garantir :

• la qualité du produit :
• échauffements limités,
• résistance à la corrosion,
• résistance à l'humidité,
• résistance à la chaleur, au feu.
• résistance aux chocs,
• la sécurité des personnes utilisant l'appareil (installateur, utilisateur) : - la protection contre les dangers mécaniques, - la protection contre les chocs électriques.

La certification NF Électricité implique également : - le contrôle unitaire en fin de fabrication, - le suivi régulier du produit par le LCIE.

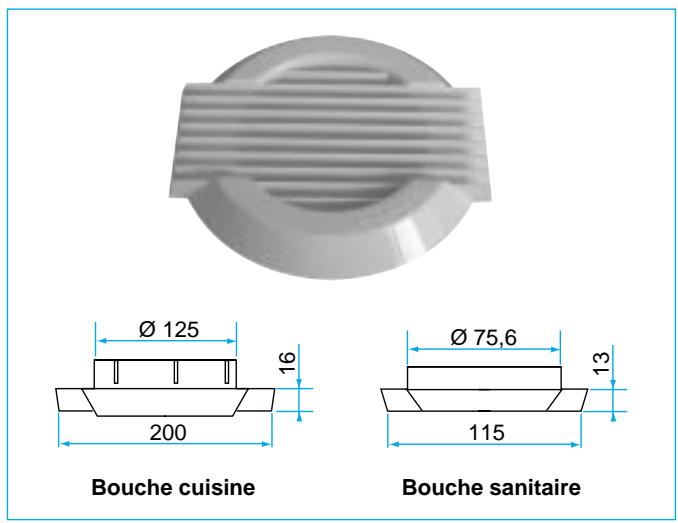

Bouche

• Matière : plastique ABS. Couleur : blanche.
• Montage: par simple emboîtage dans la manchette.

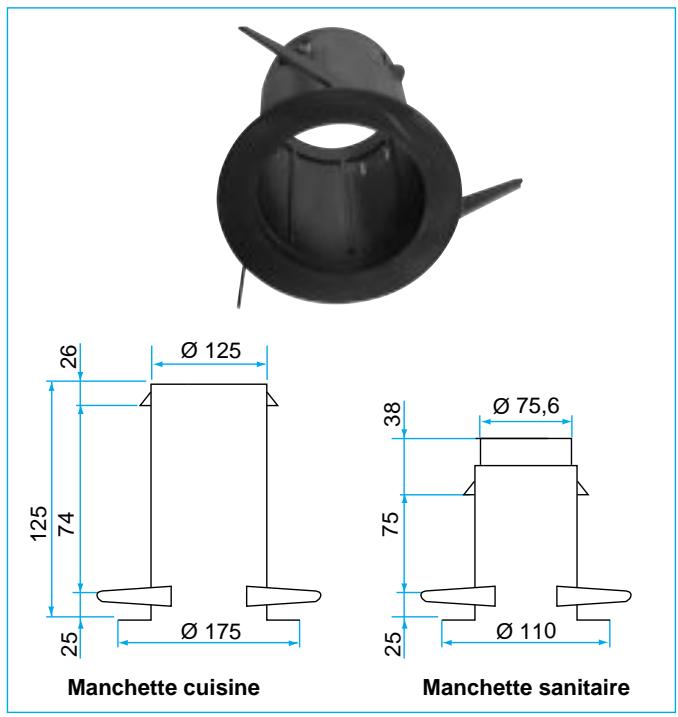

Manchette

• Matière : plastique polystyrique.
• Couleur : noire.
• Réservation : diamètre 127 à 132 mm (gabarit de perçage intégré).
• Montage : sa tenue dans la paroi est obtenue par 3 pattes se bloquant dans la réservation.

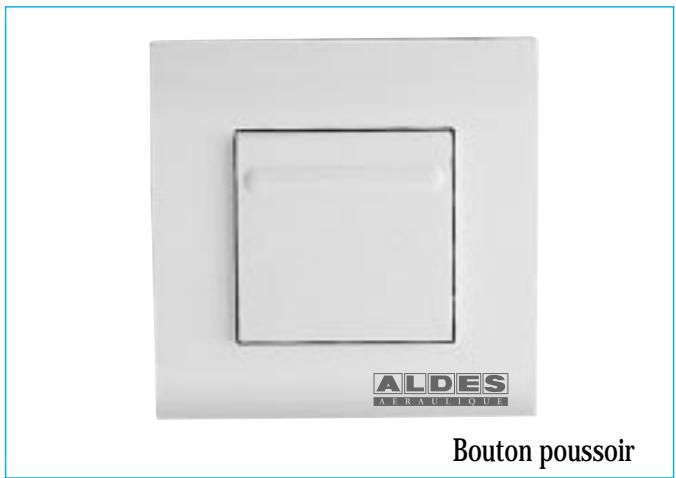

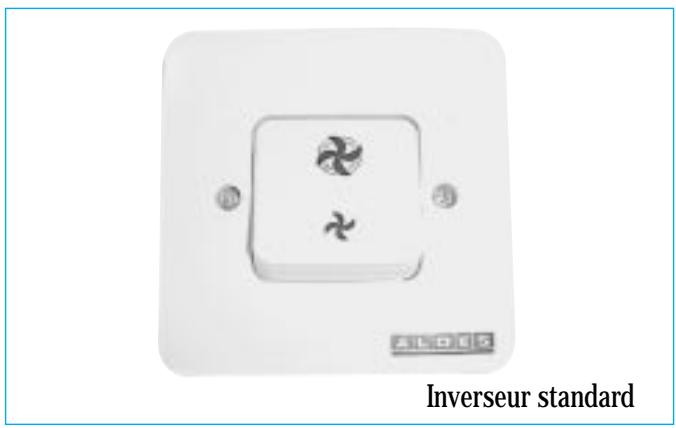

Commande de débit

Les groupes SEKOIA sont équipés de moteur 2 allures. Le passage du début de croisière au début de pointe et inversement est réalisé par :

-un inverseur 2 positions pour les groupes standards, - un bouton pouvoir pour les groupes minutés.

Les groupes SEKOIA peuvent être livrés avec une minuterie intégrée pour le retour automatique en allure de croisière au bout d'une heure.

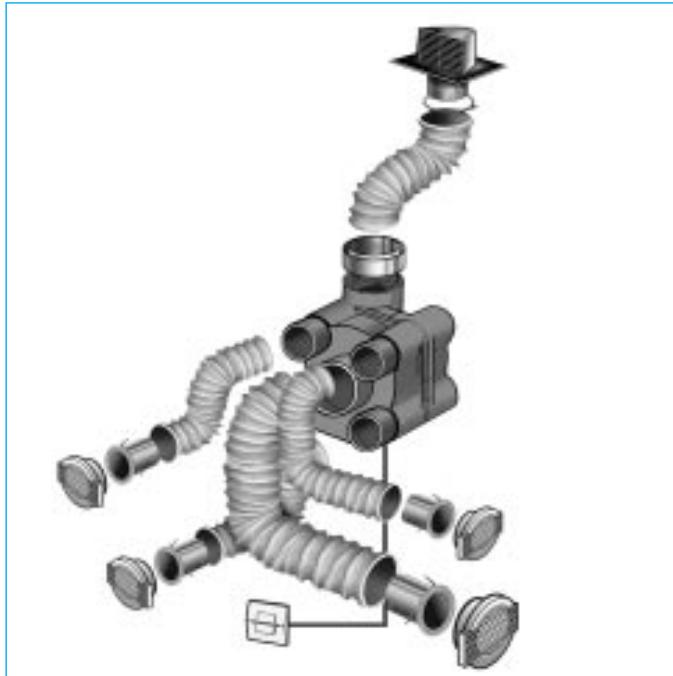

Attention :

• Eviter les coudes inutiles.
• Etirer la gaine dans les parties rectilignes.
• Ne pas écraser les conduits.
• Le rejet doit obligatoirement être raccordé à l'extérieur avec un accessoire offrant peu de résistance au passage de l'air. Utiliser de préférence une sortie toiture ALDES.
• En cas de grande longueur de conduit, il est préférable d'utiliser des conduits rigides.

Réglage du débit de POINTE cuisine

Le groupe est livré réglé à 135m³/h. Pour obtenir 105m³/h ou 120m³/h, procéder de la façon suivante:

1. Séparer les deux demi-coques.
2. Enfoncer 1 (120 m³/h) ou 2 (105 m³/h) ergots de réglage placés sous le piquet cuisine.

Transformation 2 à 3 sanitaires

1 - Enlever le bouchon plein. 2 - Cliquer par 1/4 de tour le piquage sur l'orifice du groupe. 3 - Raccorder le conduit sur le piquage.

Transformation 3 à 4 sanitaires

1 - Enlever le bouchon placé sur le piquet. 2 - Raccorder le conduit sur le piquet.

Remarque : il est recommandé de

raccorder en priorité un wc sur le piquë 15 m³/h

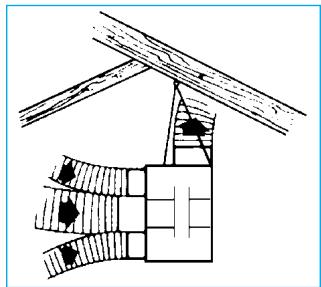

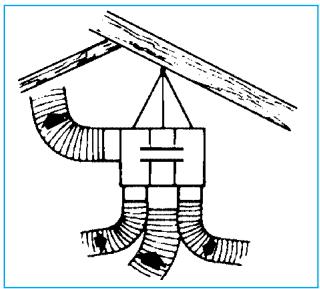

Fixation du GROUPE

• Le groupe VMC sera placé si possible dans les combles.
• Il sera toujours placé au-dessus d'une pièce technique (salle de bains, wc...) et jamais au-dessus d'une pièce principale.
• S'il est placé dans le logement (placard, faux plafond), les parois entourant le groupe devront avoir une valeur d'isolement acoustique suffisante.
• Pour limiter la propagation des vibrations de fonctionnement, le groupe doit être suspendu.

IL NE DOIT EN AUCUN CAS ETRE : • posé par terre,

• fixe au mur.

Entretien

Le système de ventilation SEKOIA ne peut conserver son efficacité et ses caractéristiques nominales que s'il est entretenu régulièrement. Il faut donc :

1 - Nettoyer les bouches d'extraction de la cuisine, du WC, de la salle de bains, à l'eau savonneuse. La bouche est clipée sur la manchette, il suffit de tirer doucement pour l'enlever. 2 - Dépoussière les entrées d'air des pièces principales à l'aide d'un chiffon doux en prenant garde de ne pas déterminer l'intérieur. Le cadre extérieur pourra être nettoyé à l'aide d'une éponge humide.

Le moteur ne nécessite aucun entretien pendant toute sa durée de fonctionnement.

Tous les ans:

Dépoussière la roue du moteurventilateur à l'aide d'un pinceau. Coupez l'alimentation électrique avant toute opération et assurez-vous que le groupe ne peut être remis en route accidentellement. Ne pas manipuler le boîtier électrique lorsque le groupe est en fonctionnement.

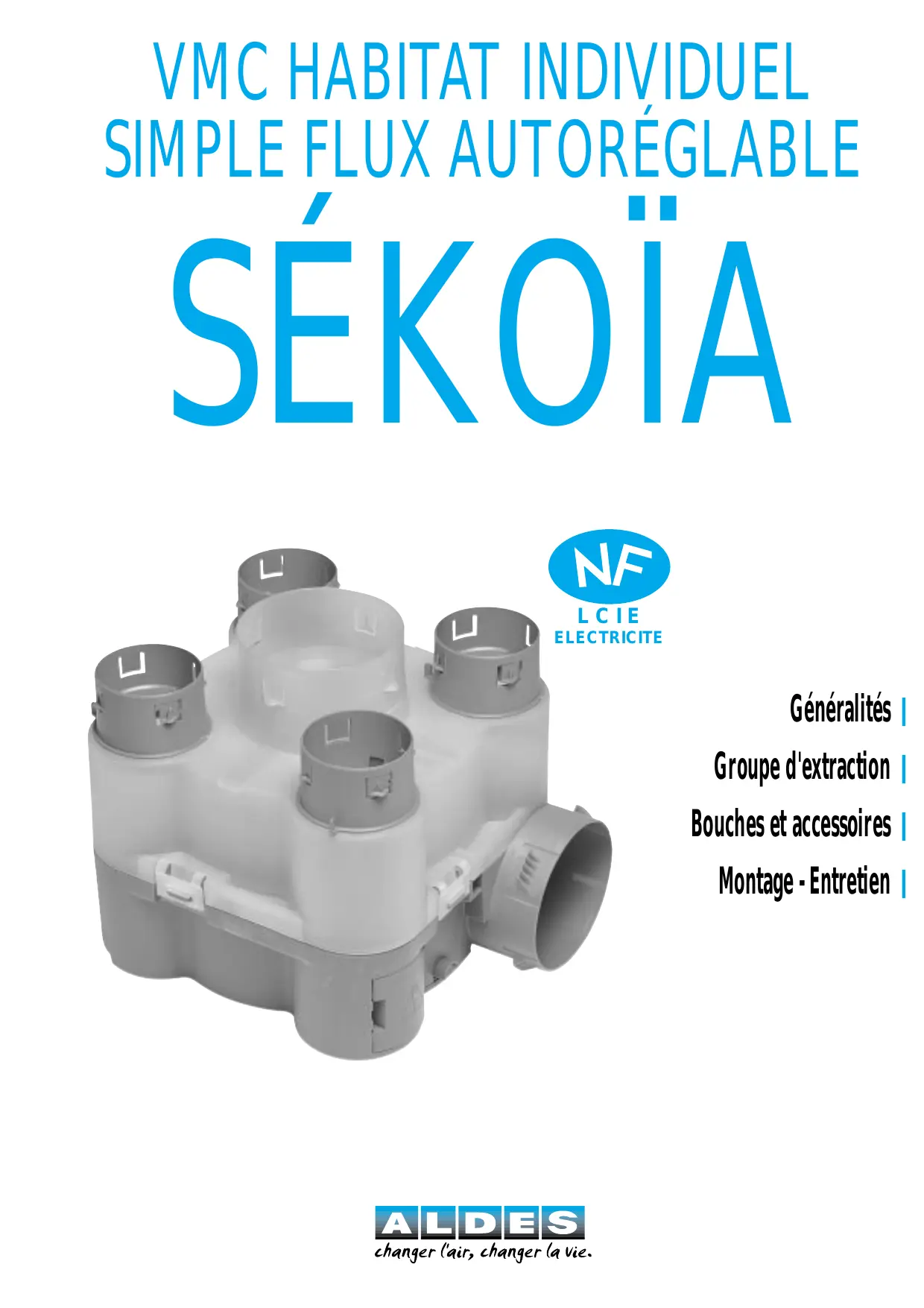

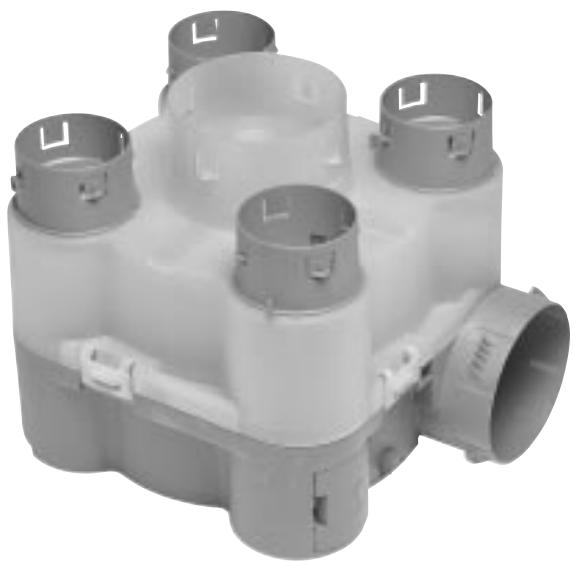

VMC habitat individuel simple flux autoréglable sékoïa

Le Sékoia est un groupe de ventilation simple flux autoréglable permettant l'extraction d'air vicié dans l'habitat individuel jusqu'à 4 sanitaires.

C'est l'objet de base de toute installation de VMC autorégulable, celle-ci complétant par ailleurs un réseau de conduits et accessoires, des bouches d'extraction et des entrées d'air.

• Installation facile.
• Certifié NF Electricité : sécurité et fiabilité garanties.
• Efficacité de ventilation.
