| Type de produit | Amplificateur de casque |
| Caractéristiques techniques principales | Amplification à tubes, circuit entièrement symétrique, faible distorsion |
| Alimentation électrique | 230V AC, 50Hz |
| Dimensions approximatives | 210 mm x 150 mm x 80 mm |
| Poids | 2.5 kg |
| Compatibilités | Casques de haute impédance, jusqu'à 600 Ohms |
| Type de batterie | Non applicable |
| Tension | Sortie audio : 1.5V RMS |
| Puissance | Jusqu'à 1W par canal |
| Fonctions principales | Contrôle de volume, sortie casque, entrée ligne |
| Entretien et nettoyage | Nettoyer avec un chiffon doux, éviter les produits abrasifs |
| Pièces détachées et réparabilité | Réparabilité limitée, pièces disponibles via le fabricant |
| Sécurité | Ne pas exposer à l'humidité, utiliser sur une surface stable |
| Informations générales utiles | Garantie de 2 ans, support technique disponible |
FOIRE AUX QUESTIONS - KHV-111MKII VINCENT
Questions des utilisateurs sur KHV-111MKII VINCENT
0 question sur cet appareil. Repondez a celles que vous connaissez ou posez la votre.
Poser une nouvelle question sur cet appareil
Téléchargez la notice de votre Ampli Hi-Fi au format PDF gratuitement ! Retrouvez votre notice KHV-111MKII - VINCENT et reprennez votre appareil électronique en main. Sur cette page sont publiés tous les documents nécessaires à l'utilisation de votre appareil KHV-111MKII de la marque VINCENT.
MODE D'EMPLOI KHV-111MKII VINCENT
KHV-111MKII
Amplificateur de casque hybride
Nous vous remercions de la confiance que vous nous témoignez en achetant ce produit de haute qualité. Il répondra à vos attentes élevées en termes de qualité sonore et de fabrication.
Même si on peut comprendre que vous ayez envie d'utiliser immédiatement cet appareil, nous vous prions de lire soigneusement ce manuel avant son installation et son branchement. Il vous aidera à manier et utiliser l'appareil de manière optimale dans votre système, même si celui-ci a été installé par tout revendeur.
Veuillez respecter les consignes de sécurité, même si certaines peuvent vous paraître évidentes.
Vous trouverez à la fin de ce manuel un petit glossaire qui vous explique les termes techniques utilisés. Notre revendeur est à votre disposition pour répondre à vos questions. Il est aussi votre interlocuteur en cas de recours à la garantie ou pour les réparations après la période de garantie. Dans tous les cas, vos expériences avec les produits Vincent l'intéressent, n'hésitez pas à lui en faire part.
Nous vous souhaitons beaucoup de plaisir avec notre / votre produit.
Consignes de sécurité 24 Autres consignes 25 Contenu de la livraison 26 Description de l'appareil 26 Installation 28 Utilisation de l'appareil 30 Résolution de problèmes 31 32 Glossaire 33
Ne pas ouvrir l'appareil! Danger de décharge électrique!
Aucune pièce à entretenir par l'utilisateur ne se trouve dans l'appareil.
Entretien/modifications
Tous les moyens d'exploitation raccordés
aux secteur du foyer peuvent représenter un danger pour l'utilisateur en cas d'usage non conforme. Faites toujours effectuer l'entretien par un personnel qualifié. Ce produit n'est autorisé que pour être branché que sur un courant alternatif de 230Volt/50Hz, les prises de courant de sécurité et destiné à être employé dans des pièces fermées. La présente garantie ne s'applique si le produit a été modifié par l'acheteur ou le numéro de série du produit a été modifié ou supprimé. Après une défaillance, faites remplacer le dispositif de sécurité de l'appareil uniquement par un exemplaire de même type et par un spécialiste.
Câble d'alimentation/branchement
Lorsque vous débranchez l'appareil du secteur, retirez-le en le tenant par la prise, mais jamais en tirant sur le câble. Lors du montage de l'appareil, assurez-vous que le câble n'est pas écrasé, plié à l'extrême ou endommagé par des arêtes tranchantes. Ne saisissez pas l'appareil avec les mains mouillées ou humides. Utilisez le câble fourni ou un autre câble de Vincent.
Arrêt
Arrêtez chaque fois l'appareil avant de
raccorder ou de retirer d'autres composants ou les haut-parleurs, de le débrancher du secteur ou de le raccorder au secteur, si vous ne l'utilisez pas pendant une longue période ou si vous voulez nettoyer sa surface. Attendez environ une minute avant de brancher ou de débrancher les jonctions de câble des amplificateurs, des niveaux maxi et des récepteurs.
Humidité/chaleur/vibrations
Le contact d'appareils électriques
avec des liquides, l'humidité, la pluie ou la vapeur
d'eau représente un risque pour les appareils et leurs utilisateurs et doit donc être absolument évité. Faites attention à ce qu'aucun liquide ou objet ne pénétre dans l'appareil (fentes d'aération etc.). Si cela a été le cas, il doit immédiatement être débranché du secteur et contrôlé par un spécialiste. N'exposez jamais l'appareil à des températures élevées (insolation) ou à de fortes vibrations.
Développement de chaleur
Veillez à respecter une distance de 5 cm
pour que l'air ambiant puisse circuler (ne pas monter l'appareil dans un placard fermé). Les orifices d'aération ne doivent pas être couverts.
Puissance sonore
La puissance sonore maximale supportable est
atteinte largement en-deça du réglage possible de l'amplificateur. Agissez avec prudence avec le réglage du son pour ne pas vous exposer à des dommages auditifs. Réglez le son sur une valeur moindre avant de changer de canal d'entrée pour ne pas être exposé sans le pouvoir à une plus forte puissance sonore.
Nettoyage
Débranche le connecteur avant de
nettoyer les surfaces extérieures du produit. Utilisez de préférence un chiffon doux, non pelucheux et humide. Évitez les produits abrasifs, les solvants, les diluants, les produits chimiques, les produits à polir et tous les autres nettoyants qui laissent des traces.
Montage de l'appareil
Le site de montage de l'appareil a une
incidence sur le son. Posez l'appareil uniquement sur une surface appropriée et stable. Pour profiter pleinement du potentiel sonore de votre système, nous vous recommandons de placer les appareils sur des racks Vincent et de ne pas les poser l'un sur l'autre.
Appareils électroniques usages
Cet appareil est soumis aux dispositions
fixées dans la directive européenne 2002/96/CE. L'identification est fournie sur l'appareil par le symbole représentant une poubelle rayée.
Pour le consommateur, cela signifie :
Tous les appareils électriques ou électroniques qui ne sont plus utilisés ne doivent pas être éliminés avec les déchets ménagers, mais dans les déchetteries prévues. Vous éviterez ainsi de polluer l'environnement et contribuerez à motiver les fabricants dans la production d'appareils à longue durée de vie ou réutilisables. Pour toute information complémentaire sur la mise au rebut de l'ancien appareil, veillez-vous adresser à votre mairie, au service de déchetterie ou au magasin où vous l'avez acheté.
Sigle ce
L'appareil répond aux directives UE
pour l'obtention du sigle CE et par conséquent aux exigences concernant les appareils et électroniques (directives CEM, directives de sécurité et directives des appareils à basse tension).
Explications/remarques
Le présent document a été rédigé par
Andreas Böer. Il s'agit d'un article de la société Sintron Vertriebs GmbH, 76473 Iffezheim qui ne doit être ni copié, ni distribué dans sa totalité ou en partie sans accord explicite et écrit.
Vincent est une marque enregistrée de la société Sintron Vertriebs GmbH, 76473 Iffezheim.
Vincent travaille en permanence à l'amélioration et au développement de ses produits. Pour cette raison, des modifications de design et de construction technique liées au progrès sont possibles.
Le contenu de ces instructions a uniquement un caractère d'information. Il peut être modifié à tout moment sans information préalable et n'a pas valeur d'obligation pour le propriétaire de la marque. Ce dernier n'assume aucune responsabilité pour les erreurs ou les imprécisions pouvant y être contenues.
Conservation de l'emballage
Nous vous recommandons vivement de ne pas jeter l'emballage d'origine de l'appareil afin de pouvoir le réutiliser pour un éventuel autre transport. Des dommages de transport se produisent fréquemment sur des appareils Hi-Fi lorsqu'ils sont emballés dans des emballages non adaptés. Comme l'emballage d'origine est parfaitement adapté à l'appareil, le risque de détérioration pendant le transport est fortement réduit.
Explication des symboles graphiques
L'éclair indique que l'appareil peut générer des tensions dangereuses pouvant provoquer une décharge électrique.
Ce symbole a pour but d'attirer l'attention sur les consignes particulièrement importantes concernant la commande et l'entretien.
Ce symbole caractérise des informations et des consignes utiles concernant la manipulation de l'appareil.
Contenu de la livraison
Veuillez contrôler le contenu de l'emballage. Les accessoires suivants doivent être joints à l'appareil :
1 câble de distribution - le présent manuel
Description de l'appareil

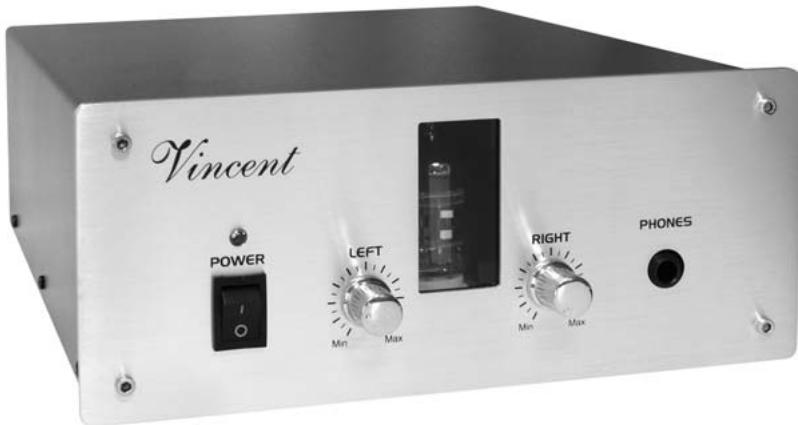

Le KHV-111MKII est un amplificateur de casque compact pour une source d'entrée stéreo. Il peut être intégré facilement dans n'importe quel équipement stéreo. Il tire sa spécificité du fait qu'il fonctionne comme amplificateur hybride, qui réu
aboutit à la fois les avantages des amplificateurs à transistor et des amplificateurs à tubes. Son circuit technique qui constitue le fruit d'une expérience acquise au fil des années s'articule sur les éléments fondamentaux de la tonalité stéreo.
Des tubes sont plus sensibles que des transistors et peuvent être détruits par des conditions de transport inappropriées. Des tubes à vide n'atteignent pas, même dans des conditions normales, la durée de vie des transistors ; cependant, des tubes tels qu'ils sont intégrés dans cet appareil tiennent de façon générale durant quelques mille heures de marche. Le nombre annuel d'heures de marche a une influence sur l'espérance de vie des tubes. Nous vous conseillons d'éteindre l'amplificateur si vous ne l'utilisez pas durant plusieurs heures. Ce faisant, la plupart des tubes devraient durer de nombreuses années, mais doivent être, la plupart du temps, renouvelés plusieurs fois durant la durée de vie de l'appareil. Ce n'est que rarement qu'il arrive qu'un tube tombe déjà en panne après peu de temps d'utilisation. Vous devriez absolument faire vérifier les tubes de l'amplificateur, si vous percevez un bruit de fond inhabituellement fort, une spatialité clairement réduite ou une distorsion plus forte. Dans ce cas, contactez votre revendeur. Il va aussi vous conseiller si vous n'êtes plus sûr de l'amplificateur après plusieurs années d'utilisation, si un renouvellement des tubes était judicieux du point de vue sonore.
Des tubes sont des pièces d'usure et donc exclus de l'exigence de garantie !

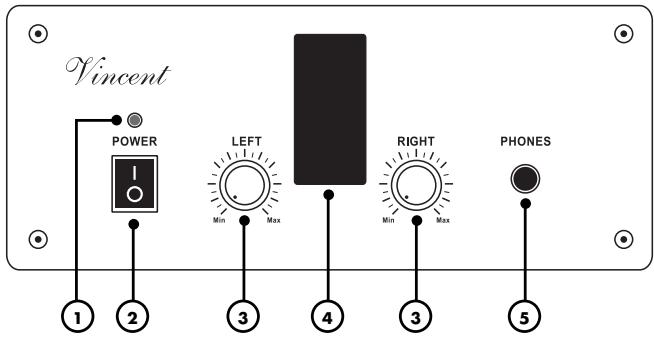

1. Voyant LED
Ce voyant s'allume lorsque l'appareil est connecté à la prise secteur et en marche (2).
2. POWER : commutateur du secteur
Ce commutateur met l'appareil en marche et en arrêt. À l'arrêt, l'appareil est coupé de l'alimentation secteur.
Réglage de volume
Ces touches vous permettent de régler séparément le volume des écouteurs pour chaque canal (gauche, droite).
4. Fenêtre pour le tube
Vous pouvez raccorder à cette prise Jack de 6,3 mm, si vous le souhaitez, un casque d'écoute d'une impédance de 32 à 600 Ω.

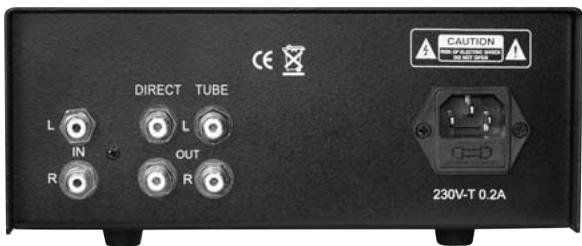

6. IN: raccordement d'appareil source
Sur cette entrée du signal, vous pouvez connecter soit une sortie niveau « Line Level » d'un appareil de source stéréo (par exemple un lecteur CD) ou une sortie enregistrement (REC OUT) d'un amplificateur.
7. OUT (sortie)
a. OUT - sortie direct: branchement direct de la source du signal à l'amplificateur b. Tube OUT - sortie tube: branchement direct de la source du signal (via le tube du KVH-111 MK II) vers l'ampli. Cela permet d'adoucir le son non seulement via votre casque mais aussi via votre ampli.
Le branchement ne peut se faire que d'une façon, soit par la sortie directe, soit par la sortie tube.
8. Prise secteur avec porte-fusible
Raccordez ici le cordon secteur et branchez-le au secteur. Le petit boîtier en plastique en dessous de la prise secteur contient le fusible de l'appareil. Respectez les consignes de sécurité à ce sujet.
Installation
Réalisez d'abord le raccordement des câbles pour la sortie du signal de l'appareil. Raccordez alors seulement le cordon secteur et reliez-le à la prise secteur.
Dépose du capot de protection
Avant la première installation, retirez les capuchons de protection des connecteurs à utiliser, situés sur la face arrière de l'appareil.
Prises RCA
Des branchements RCA mécaniquement identiques existent en tant que connexions des entrées et des sorties. Veillez à ne pas mélanger ces connCTIONS.
connexions lors de l'installation !
Veillez ne pas intervenir sur les connexions analogiques droite et gauche. Souvent, de telles connexions RCA présentent les couleurs suivantes : rouge pour le canal de droite, noir ou blanc pour le
canal de gauche.
Cables et fiches de raccordements
Veillez à ce que les jonctions soient bien fixées. Les connexions insuffisantes peuvent causer des parasites, des défailles et des dysfonctionnements.
Pour exploiter au moins le potentiel de qualité sonore des composants, on ne devrait utiliser que des câbles de liaison et de haut-parleurs de qualité supérieure, par exemple des câbles Vincent. Utilisez de préférence des câbles audio blindés. Notre revendeur se fera un plaisir de vous conseiller à ce sujet.
Branchement d'un CASQUE
Un casque équipée d'une fiche à jacks de 6,3 mm peut être branché sur la face de l'appareil à la prise « PHONES » (5). On peut utiliser tout casque d'écoute ayant une impédance de 32 à 600 Ohm. Des casques non appropriés avec une impédance trop BASSE peuvent endommager le lecteur ou provoquer un volume sonore qui risque d'altérer libre faculté auditive. Réduisez le volume (3) avant de connecter/déconnecter.
casque d'écoute KHV-111MKII
PHONES Connexion 6,3 mm à jacks

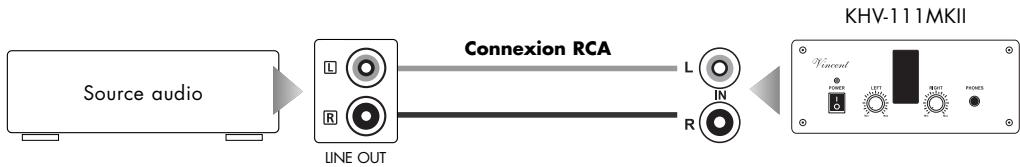

La source audio est connectée sur l'entrée stéreo « IN » (6). Cette source doit disposer d'une sortie RCA niveau « Line Level » standard. Celle-ci permet d'utiliser soit une sortie « Line Level » d'un lecteur (lecteur CD, Tuner, etc.), soit une sortie enregistrement d'un préamplificateur ou d'un amplificateur comme source au niveau du KHV-111MKII. Utilisez des câbles RCA recommandés. Le raccord audio d'un appareil source porte généralement l'inscription « LINE OUT », « AUDIO OUT » ou « FRONT OUT ». Vous trouvez des informations sur les possibilités de raccordement des appareils source dans leur mode d'emploi.
Souvent, avec l'aide d'adaptateurs, on pourrait utiliser le son stéréo d'appareils, dont les sorties ne peuvent pas être raccordées avec des douilles de sortie RCA, mais d'autres fiches (fiche DIN, fiche Jack).

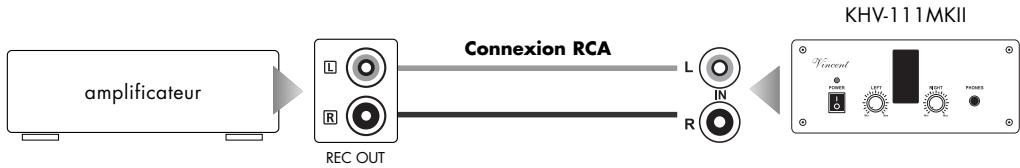

Il est également possible de connecter l'amplificateur de casque sur la sortie enregistrement d'un amplificateur/ préamplificateur. Vous pouvez ensuite basculer entre les différentes sources au niveau de l'amplificateur. La sortie enregistrement de l'amplificateur porte généralement l'inscription «REC OUT» ou «LINE OUT».

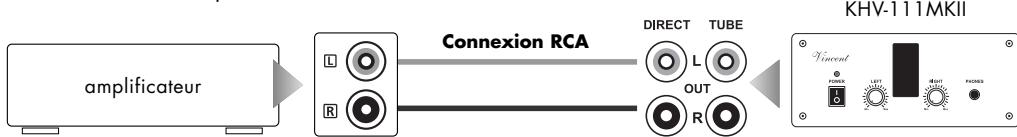

Pour brancher votre appareil source à un ampli sans REC OUT ou LINE OUT, c. à. d. sans avoir à débrancher les câbles, vous pouvez utiliser SOIT la sortie DIRECT OUT ou TUBE OUT.
Raccordement du CORDON d'alimentation secteur
Assurez-vous que la tension d'alimentation électrique de votre habitation est conforme à celle exigée par l'appareil. La tension et la fréquence demandées sont à relever à l'arrière de l'appareil à côté de la prise secteur. Si l'alimentation secteur est conforme, enfoncez entièrement la fiche protégée du cordon d'alimentation fourni, dans la prise secteur à l'arrière de l'appareil (7). Reliez l'autre extrémité du cordon secteur à une prise secteur.
Utilisation de l'appareil
| Action | Touches(s) | Description |
| Mise en marche et arrêt | POWER (2) | La mise en marche et l'arrêt de l'appareil se font sur la façade avant. Tant que le commutateur est dans la position supérieure l'appareil est étant. Tant que le commutateur est dans la position d'arrêt, l'appareil est coupé de l'alimentation secteur. Àprous la mise sous tension, l'indicateur LED s'illumine à l'avant de l'appareil (1). Avant de la mise en marche, le réglage du Volume de l'appareil (3) devrait être réduit par précaution. |
| Volume du casque d'écoute raccordé | LEFT RIGHT (3) | Tournez les boutons « LEFT » et « RIGHT » dans le sens horsaire pour augmenter le volume du casque d'écoute et dans le sens antithoraire pour le diminuer. Le réglage du Volume de l'appareil (3) devrait être réduit par précaution avant que l'appareil est mis en marche ou avant qu'un casque soit connecté. |
Temps de rodage / échauffement
Vos appareils audio demandent un certain temps pour atteindre leurs performances maximales. Ce laps de temps est très différent pour les différents composants de votre système. Vous obtiendrez un son de toute valeur qualité et plus homogène en laissant l'appareil sous tension.
Profitez de l'expérience de votre revendeur!
Ronflement du secteur
Certaines sources audio peuvent provoquer, en liaison avec l'amplificateur, un renflement perceptible dans les haut-parleurs. Le volume de ce bruit est variable avec le réglage de volume de l'amplificateur. Ceci n'est pas le signe d'un défaut de vos produits audio, mais doit être éliminé par des mesures appropriées. En général, n'importe quel appareil connecté à l'amplificateur, fonctionnant également sur secteur et relié au conducteur de terre du secteur, peut causer ce problème.
L'expérience montre que ce phénomène est soit dû à la connexion d'antenne du tuner ou du téléviseur, soit en relation avec des ordinateurs personnels, haut-parleurs électrostatiques, subwoofers, platines tourne-disque ou amplificateurs de casque qui sont connectés aux entrées audio de l'amplificateur.
Une autre cause possible du renflement est une interférence électromagnétique entre l'alimentation d'autres appareils (p. ex. amplificateur, récepteur, lecteur de CD, tuner, etc.) et la tête de lecture d'une platine tourne-disque connectée. On peut facilement déterminer soi-même de telles causes de défaut en changeant la platine tourne-disque de place.
Sur presque tous les appareils électriques, le potentiel de masse de tous les signaux est amené sur un point central. Ils ont exactement une liaison commune à ce point précis. S'il existe un conducteur de protection, celui-ci possède toujours une liaison inamovible avec le boîtier à un point stratégique favorable et les deux points sont également le plus souvent aussi raccordés précisément au point de masse central. C'est ainsi qu'on obtient aussi un effet de blinding du boîtier.
Certains appareils sont équipés d'un commutateur de coupure de masse (GND SWITCH) à l'arrière de l'appareil. Quand celui-ci est mis en marche (s'il se trouve en position « ON »), le conducteur de protection et le boîtier sont tous deux déconnectés du point de masse, l'effet de protection du conducteur de protection est conservée.
Si vous ne parvenez pas à éliminer vous-même ce renflement, votre revendeur vous y aidera.
Resolution de problemes
| Symptôme | Cause possible du début | Remède |
| Pas de fonctionnement après mise en marche du commutateur secteur « POWER » | Le cordon secteur n'est pas relié à une prise opérationnelle.Lé cordon secteur est défectieux ou il n'est pas entièrement,enforcé dans la prise secteur ou celle de l'appareil.Fusible ou appareil défectieux. | Réalisez une liaison à une prise opérationnelle avec la tension appropriée.Vérifiez le cordon secteur,replacez-le éven-tuellesment et enfonce sa fiche correctement dans la prise secteur, ainsi que son autre extrémité dans la prise secteur de l'appareil.Prenez contact avec votre répondeur. |
| Pas de son, bien que l'appareil soit sous tension et activé (la LED POWER (1) s'allume) | L'appareil source n'émet aucun signal.La sortie de l'appareil source n'est pas ou est mal raccordée à l'entrée du KHV-111MKII.Levolume (3) est régle trop bas.Casque d'écoute défectieux. | Démarrez la lecture de la source de signal raccordée.Corrigez la liaison de la source de signal.Augmentez prudemment le volumeUTILISEZ un autre casque. |
| Mauvaise qualité du son | Les connexions des liaisons par cable sont desserrées,les connexions encrassées ou un cable est défectieux.Le KHV-111MKII a été raccordé à une sortie préamplifié d'un amplificateur (PRE OUT).Le niveau (Volume) de la source audio est mal régle. | Vérifiez les connexions audio et les cables.N'utilisez le KHV-111MKII qu'aux sorties «Line Level » des sources audio (LINE OUT,REC OUT).Si le niveau de la source audio peut être modifié, corrigez-le. |
| Bourdonnement audible des basses | Voir paragraphe « Ronflement du secteur » au chapitre « Conseils ». | Voir paragraphe « Ronflement du secteur » au chapitre « Conseils » . |
| Plage de transmission : | 10 Hz – 40 kHz (± 0,5 dB) |
| Puisance nominale : | 5 W |
| Sensibilité d'entrée : | 5 mV |
| Facteur de distorsion : | < 0,1 % (1 kHz, 1 W) |
| Rapport signal/bruit : | > 90 dB |
| Alimentation : | 230 V AC, 50 Hz |
| Entrées : | 1x RCA stéreo |
| Sorties : | 1x prise Jack 6,3 mm |
| 1x Direct Out, 1x Tube Out | |
| Dimensions (L x H x P) : | 215 x 95 x 305 mm |
| Poids : | 3,3 kg |
| Colors : | noir/argent |
Niveau (db)
Une sorte d'illustration de toute dimension physique ; mesure courante des tensions de signaux et du volume. Indiquée en décibels (dB). Par tensions « sur niveau sonore de ligne », on désigne des tensions inférieures à 1V (RMS) appropriées comme signaux musicaux pour entrées d'amplificateur. Les entrées de l'amplificateur (prise RCA en général), prévues pour les signaux du lecteur de CD, les enregistreurs, les lecteurs de DVD etc., sont aussi désignées sous le nom d'entrées de niveau de ligne ou de haut niveau sonore.
RCA est la désignation française pour les connexions coaxiales RCA, à l'origine l'abréviation de « Radio Corporation of America », le nom d'une société française. Le connecteur comme le câble se compose d'un conducteur intérieur en forme de baguette et d'un conducteur extérieur en forme de gaine de cylindre. Un signal audio mono ou un signal vidéo peut ainsi être transmis. Comparé aux connecteurs XLR, ce type de connexion est également appelé raccordement de signaux asymétriques (unbalanced).
Sensibilité d'entrée
Terme désignant la plus faible tension d'entrée qui, à réglage maxi du volume de l'amplificateur, produit la puissance de sortie maxi. Exemples : 100 mV à 500 mV (millivolts) pour entrées de haut niveau sonore, 2 mV à 5 mV à l'entrée phono MM ou 0,1 mV à 0,5 mV à l'entrée phono MC.
Sources audio
Composants de votre chaîne Hi-Fi et tous les autres appareils dont vous pouvez entendre le son par tout système et que vous branchez au préamplificateur, à l'amplificateur intégré ou à l'ampli-tuner. Ex: lecteur de CD, lecteur de DVD, tuner (radios), lecteur de cassettes, recorder DAT, ordinateur personnel, électrophone, appareils radio portables et bien d'autres encore.
Gardez soigneusement la facture d'achat et le mode d'emploi. La facture d'achat faisant foi de garantie. Le numéro de série se trouve au dos de l'appareil.
Seriennummer:
Serial number:
Numéro de série :
