BEDIENUNGSANLEITUNG KHV-111MKII VINCENT

Sehr geehrter Kunde,

wir danken Ihnen für das Vertrauen, welche Sie uns durch die Entscheidung für diesen hochwertige Audio-Produkt, das Ihr hem hohen Anspruch an Klang- und Verarbeitungsqualität gerecht wird, entgegenbringen. Auch wenn Sie verstandlicherweise sofort beginnen sollen, das Gerät zu verwenden,lesen Sieitte vor dem Aufstellen und Anschließen theses Handbuch sorgfältig durch. Es wird Ihnen bei der Bedienung und der optimalen Nutzung des Gerätes in Ihr System halten, selbst wenn diese durch ihren Fachhändler installiert wurde.

Bitte beachten Sie vor allem die Sicherheitshinweise, auch wenn einige davon offensichtlich erschreibenugen.\nUm Ihnen verwendete Fachbegriffe zu erlautern, ist ein kleines Lexikon im Anhang enthalten. Bei eventuellen Fragen steht Ihnen Ihr Fachhändler gern zur Verfugung, er ist auch Ihr Ansprechpartner im Fall der Garantie-Inanspruchnahme oder für Reparaturen nach dem Gewährleistungszeitraum. Er ist in jedem Fall interessiert daran, dass Sie ihm ihre Erfahrungen mit Vincent-Produkten mitteilen.

Viel Freude mit unseren / Ihr Produkt wünschtlichen

Ihr Vincent-Team

Dear Customer,

Sicherheitshinweise 4
Weitere Hinweise 5
Lieferumfang 6
Beschreibung des Gerätes 6
Anschluss und Inbetriebnahme 8
Bedienung des Gerätes 10
Fehlersuche 11
Technische Daten 12
Lexikon/Wissenswertes 13

deutsch

Dieses Gerät wurde unter strengen Qualitätskontrollen gefertigt. Es entspricht allen festgelegten internationalen Sicherheitsstandards. Trotzdem sollenen folgende Hinweise vollständig gelesen und beachtet werden, um eine Gefährung zu vermeiden:

Das Gerät nicht öffnen! Gefahr des elektrischen Schocks!

Es befinden sich keine vom Benutzer zu wartenden Teile im Gerät.

Wartung/Veränderungen

Alle Betriebsmittel, die an die Netzspannung

des Haushalts angeschlossen sind, können dem Benutzer bei unsachgemäßer Behandlung gefährlich werden. Überlassen Sie die Wartung qualifiziertem Fachpersonal. Das Produkt ist nur für den Anschluss an 230Volt/50Hz Wechselspannung, für Schutzkontaktsteckdosen und die Verwendung in geschlossenen Räumen zugelassen. Durch Veränderungen im Gerät oder an der Seriennummer erlischt der Garantieanspruch. Lassen Sie die Gerätesicherung nach einem Fehlerfall nur von Fachpersonal durch ein Exemplar gleichen Typs ersetzen.

Netzkabel/Anschluss

Ziehen Sie stets den Netzstecker und nie am Netzkabel, wenn Sie die Verbindung zum Stromnetz trennen wollen. Stellen Sie safer, dass beim Aufstellenden Gerätes das Netzkabel nicht gequetscht, extrem gebogen oder durch scharfe Kanten beschädigt wird. Fassen Sie das Netzkabel nicht mit nassen oder feuchten Händen an. Verwenden Sie das im Lieferumfang enthaltene oder andere Netzkabel von Vincent.

Ausschalten

Schalten Sie das Gerät jedem Mal aus,

bevor Sie andere Komponenten bzw. Laufsprecher anschlieben oder entfern, es vom Stromnetz trennen bzw. davon anschlieben, es länger Zeit nicht benutzen oder dessen Oberfläche reinigen wollen. Warten Sie danach bei Vollverständern, Endstufen und Receivern ca. eine Minute, bevor Sie Kabelverbindungen trennen bzw. herstellen.

Feuchtigkeit/Hitze/Vibrationen

Der Kontakt elektrisch betriebener

Geräte mit Flüssigkeiten, Feuchtigkeit, Regen oder

Wasserdampf ist für diese Geräte und deren Benutzer gefährlich und unbedingt zu vermeiden. Achten Sie daraufuf, dass weder Flüssigkeiten noch Objekte in das Gerät gelangen (Lüftungsschlitze etc.). Es muss sehr fort vom Stromnetz getrennt und vom Fachmann untersucht werden, falls dies geschehen ist. Setzen Sie das Gerät nie hohen Temperatoren (Sonneneinstruhlung) oder starken Vibrationen aus.

Wärmeentwicklung

Achten Sie darauf, dass um das Gerät ein Abstand von 5 cm frei bleibt und die Umgebungsluft zirkulieren kann (keine Aufstellung in geschlossenen Schranken). Lüftungsöffnungen dürfen nicht verdeckt werden.

Lautstärke

Ziehen Sie vor dem Reinigen der Außenflächen des Produkts den Netzstecker. Verwenden Sie möglichst ein weiches, flusenfreies, angefeuchte Tuch. Verzichten Sie auf Scheuermittel, Lösungsmittel, Verdünner, entzündliche Chemikalien, Politumen und andere Reinigungssprükte, die Spuren hinterlassen.

WEITERE HINWEISE

Aufstellen des Gerätes

Die Art der Aufstellung der Anlage hat

klangliche Auswirkungen. Stellen Sie diese deshalb nur auf eine davon geeignete, stabile Unterlage. Um das Klangpotential Ihres Systems optimal auszunutzen, empfehlen wir, die Geräte auf Vincent Racks zuplatzieren und nicht aufeinander zu stellen.

Elektronik Altgeräte

Dieses Gerät unterliegt den in der

europeann Richtlinie 2002/96/EC festgelegten Bestimmungen, deren gesetzliche Umsetzung in Deutschland durch das Elektro- und Elektronikgeräte-Gesetz (ElektroG) geregelt ist. Dies ist durch das Symbol eines durchgestruchenen Abfalleimers auf dem Gerät gekennzeichnet.

Für Sie als Endverbraucher bedeutet das:

Alle nicht mehr verwendeten Elektro- und Elektronik-Altgeräte müssen getrennt vom Hausmüll über darauf staatlich vorgesehene Stellen entsorgt werden. Damit vermeiden Sie Umweltschäden undHELPen mit, die Hersteller zur Produktion von langlebigen oder wieder verwendbaren Produkten zu motivieren. Weitere Informationen zur Entsorgung des alten Gerätes erhalten Sie bei der Stadtverwaltung, dem Entsorgungsamt oder dem Geschäft, in dem Sie das Produkt erworben haben.

CE-Zeichen

Dieses Gerät erfüllt die gultigen EU-Richtlinien zur Erlangung des CE-Zeichens und entspricht damit den Anforderungen an elektrische und elektronische Geräte (EMV-Richtlinien, Sicherheitsrichtlinien und den Richtlinien für Niederspannungsgeräte).

Erklärungen/Hinweise

Dieses Dokument wurde verfasst von

Andreas Boer. Es ist ein Produkt der Sintron Vertriebs GmbH, 76473 Iffezheim undarf ohne ausdrückliche und schriftliche Genehmigung weder komplett noch auszugswise kopiert oder verteil werden.

Vincent ist ein eingetragenes Warenzeichen der Sintron Vertriebs GmbH, 76473 Ilfezheim.

Vincent arbeitet ständig an der Verbesserung und Weiterentwicklung seiner Produkte. Deshalb bleiben Änderungen an Design und technischer Konstruktion des Gerätes, sofern sie dem Fortschritt dieren, vorbehalten.

Der Inhalt dieser Anleitung hat lediglich Informationscharakter. Er kann jederzeit ohne vorherige Ankündigung geändert werden und stellt keine Verpflichtung seitens des Markeninhabers dar. Diese übernimmt keinerlei Verantwortung oder Haftung für Fehler oder Ungenuigkeiten, die möglicherweise in dieser Bedienungsanleitung enthalten sind.

Aufbewahren der Verpackung

Wir empfehlen Ohnen ausrücklich, nach Mogglichkeit die Originalverpackung fur spate Transportzwecke aufzubewahren. Transportschäden treten bei ungeeignet verpackten HiFi-Geräten zahlig auf. Dadurch, dass die Originalverpackung exakt zum Gerät passst, wird das Risiko einer Beschädigung während eines notwendigen Transportes gemindert.

Erläuterung der grafischen Symbole

Der Blitz weist Sie daraufhin, dass im Gerät gefährliche Spannungenvorhanden sind, die einen Stromschlag verursachen konnen.

Das Ausrufezeichen macht Sie auf besonderss wichtige Hinweise bezüglich Bedienung und Wartung aufmerksam.

Der Zeigefinger kennzeichnet nützliche Informationen und Hinweise für den Umgang mit dem Gerät.

LIEFERUMFANG

Bitte prufen Sie den Inhalt der Verpackung, diese sollentzlich zum Gerät folgenden Zubehör enthalten:

1Netzkabel
-这意味着Handbuch

BESCHREIBUNG DES GERÄTES

Der KHV-111MKII ist ein kompakter Kopfhörerversteller für eine Stereo-Eingangsgquelle. Er{lss sich leicht in jeder Stereo-Anlage integrieren. Seine Besonderheit ist die Ausführung als Hybridversteller, wodurch die Vorzüge von

Transistorverständern und Röhrenverständern verein werden. Die aus langjähriger Erfahrung abgeleitete Schaltungstechnik konzentriert sich auf das Wesentliche des Stereoklanges.

HINWEISE ZU VAKUUM-RÖHREN

Röhren sind empfindlicher als Transistoren und konnen durch ungeeignete Transportbedingungen zerstört werden. Vakuumrohren erreichen auch unter Normalbedingungen nicht die Lebensdauer von Transistoren, allerdings halten Röhren, wie sie in diesen Gerät verbaut sind, im Allgemeinen eine Tausend Betriebsstunden. Die Zahl der jährlichen Betriebsstunden hat Einfluss auf die Lebenserwartung einer Röhre. Wir empfehlen Ihnen, den Kopfhörerveränderk auszuschalten, wenn Sieihn mehrere Stunden lang nicht verwenden. Die Röhre sollte dadurch weitere Jahre halten, muss aber mein stehrend der Gerätelebensdauer weniger Male erneuert werden. Nur in seltenen Fällen kommt es auch vor, dass eine Röhre nach kurzer Zeit bereits ausfält. Sie sollen den Röhre unbedingt überprüften lessen, wenn Sie ein ungewöhnlich lautes Hintergrundgeräusch, deutlich verminderte Räumlichkeit oder stärkere Verzerrung wahrnehmen. Kontaktieren Sie in diesen Fällen ihren Fachhändler. Er wird Sie auch beraten, wenn Sie nach mehrjährigem Einsatz des Gerätes nicht sicheren sind, ob eine Ernueeration der Röhre aus klanglicher Sichte Sinnvolläre.

Röhren sind Verschleibleteile und deswegen vom Garantieanspruch ausgenommen!

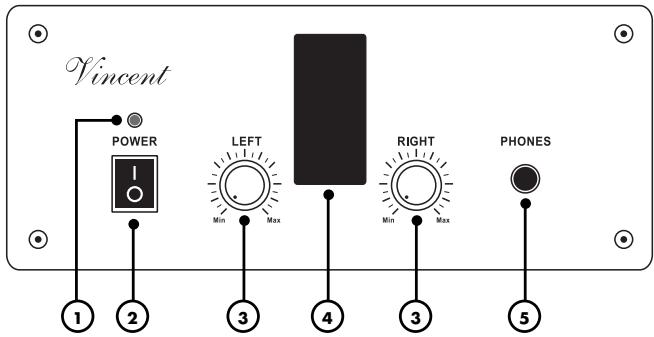

VORDERANSICHT

1. POWER-LED

Leuchtet, solange das Gerä ein-geschaltet und betriebsbereit ist.

2. POWER: Netzschalter

Schalten Sie hiermit das Gerät ein oder aus. Das Gerät ist im ausgeschalteten Zustand vom Netz getrennt.

3. LEFT, RIGHT:

Lautstärkdehknöpfe

Hiermit regeln Sie für jeder Kanal (rechts, links) separat die Lautstärke des Kopfhörers.

4. Röhrensichtfenster

5. PHONES: Kopfhöreranschluss

An diese 6,3 mm Klinkenbuchse kann ein Kopfhörer mit einer Impedanz von 32-600 Ω angeschlossen werden.

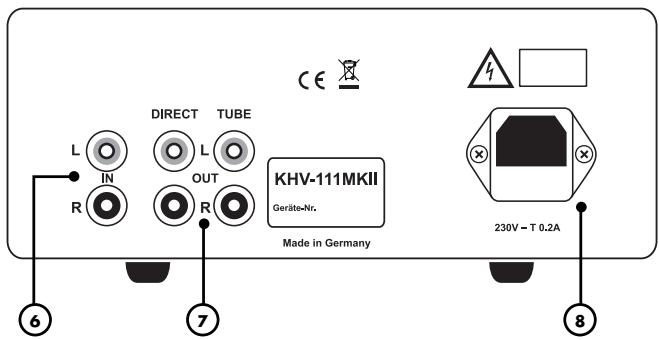

RÜCKANSICHT

6. IN: Anschlüsse für das Wiedergabegerät

An diesen Signal-Eingang kann entweder der Hochpegelausgang eines Stereo-Quellgerätes (z. B. CD-Player) oder der Aufnahmeusgang (REC OUT) eines Verstrekers angeschlossen werden.

7. OUT:

a. Direct Out

Direkte Weiterleitung des Quellen-Signals zum Veränder.

b. Tube Out

Weiterleitung des Quellen-Signals (über die im KVH-111 MK II befindliche Röhre) zum Verträker. Somit erreichen Sie nicht nur über den Kopfhörer, sondern auch über den Verträker angehern warmen Röhrenklang.

Bitte schlieben Sie nur entweder den Direct Out oder den Tube Out an. Ihrem Veränder an.

8. Netzbuchse mit Sicherungshalter

Bringen Sie hier das Netzkabel an und verbinden Sie es mit der Stromversorgung. Das keine Kunststoff-Gehäuse an der Unterseite der Netzbuchse beinhaltet die Gerätesicherung. Beachten Sie dazu die Sicherheitshinweise.

INSTALLATION

Stellen Sie die Kabelverbindung in der nachfolgenden genannten Reihenfolge her. Bringen Sie erst zuletzt das Netzkabel an und verbinden es mit der Steckdose.

ZUR BESONDEREN BEAuchtUNG

Entfernen der Schutzkappen

Vor der ersten Installation müssen von allen verwendeten Anschlüssen an der Geräterückseite die

Kunststoff-Schutzkappen

entfernt werden.

Cinch-Anschlüsse

Als Steckverbinder für Ein- und Ausgänge sind mechanisch identische Cinch-Buchsen vorhanden. Achten Sie darauf, dass Sie diese Anschlüsse bei

der Installation nicht verwechseln!

Achten Sie darauf, die analygen Anschlüsse für rechts und links nicht zu vertauschen. Häufig sind sie folgendermaßen farblich markiert: Rot für den rech

ten Kanal, schwarz oder

weiβ für den linken Kanal.

Kabel und Steckverbindungen

Achten Sie darauf, dass alle Steckverbindungen fest sitzen. Unzureichende Anschlüsse konnen Störgeräuche, Ausfälle und Fehlfunktionen verursachen.

Um das Klangpotential der Komponenten voll auszuschöpfen, sollenn nur hochwertige Lautsprecher- und Verbindungskabel, beispielsweise Vincent Kabel, verwendet werden. Bevorzugen Sie geschirmte Audio-Kabel. Ihr Fachhändler wird Sie gern diesbezüglich beraten.

ANSCHLUSS DES KOPFHÖRERS

Ein mit 6,3 mm Klinkenstecker ausgerüsteter Kopfhörer kann an die Kopfhörerbuchse „PHONES" (5) an der Vorderseite des Gerätes eingesteckt werden. Es konnen alle Kopfhörer mit einer Impedanz zwischen 32 Ohm und 600 Ohm verwendet werden. Ungeeignete Köpfhörer mit zu niedriger Impedanz konnen den Player beschädigen oder unerwartet eine so hohe Lautstärke produzieren, dass Ihr Gehör geschädigt werden kann. Vor dem Einstecken sollte vorschitshalber die Lautstärke an den Drehknöpfen „LEFT", „RIGHT" (3) reduziert werden.

KHV-111MKII
PHONES

6,3 mm Klinkenverbindung

Kopfhorer

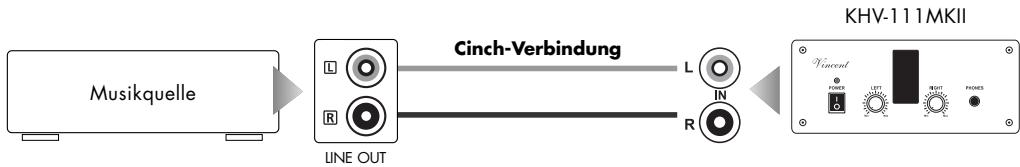

ANSCHLUSS DER MUSIKQUELLE

An den Stereo-Eingang „IN" (6) wird die Audio-Quelle angeschlossen. Sie muss über einen standardmäßigen Cinch-Hochpegelausgang verfügen. Damit kann entweder der Hochpegelausgang eines Wiedergabegerätes (CD-Player, Tuner etc.) oder der Aufnahmeausgang eines Vor- oder Vollverständerkers am KHV-111MKII als Quelle dieren. Verwenden Sie handelsübliche Cinchkabel. Oft ist der Ausgangsanschluss des Quellgerätes mit „LINE OUT", „AUDIO OUT" oder „FRONT OUT" beschriftet. Informationen über die Anschlussmöglichkeiten des Quellgerätes finden Sie in dessen Bedienungsanleitung.

Oftmals lässt sich unter Zuhlfenahme von Adaptern auch der Stereo-Ton von Geräten nutzen, deren Line-Pegel-Ausgänge nicht über Cinch-Ausgangsbuchsen, sondern andere Steckverbinder (DIN-Stecker, Klinkenstecker) angeschlossen werden.

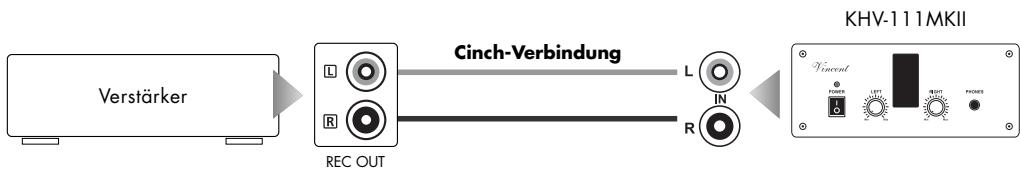

Es besteht auch die Möglichkeit, den Kopflörerversteller an den Aufnahmeausgang eines Vollverträkers/Vorverträkers anzuschreiben. Dann konnen Sie am Verträker zwischen verschiedenen Quellen umschalten. Der Aufnahmeausgang eines Verträkers ist meinst mit „REC OUT" oder „LINE OUT" bezeichnet.

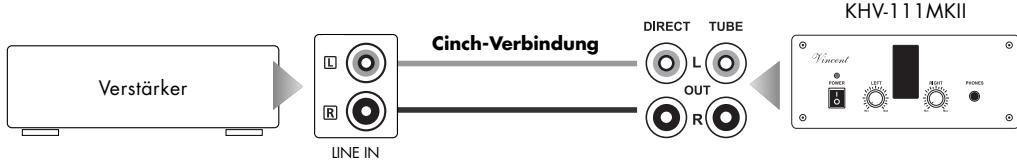

Um Ihr Quellgerät parallel auch an einem Verträger ohne „REC OUT" oder „LINE OUT" betreiben zu konnen bzw. ohne Kabel umstecken zu müssen, konnen Sie entweder den Ausgang „Direct Out" oder Ausgang „Tube Out" mit ihrem Verträger an dessen Quelleneingang verbinden.

ANSCHLUSS DES NETZKABELS

Prufen Sie, ob die Stromversorgung Ihres Haushalts für das Gerät geeignet ist. Benötigte Spannung und Frequenz sind auf der Geräterückseite halten der Netzbuchse abzULEsen. Wenn die Stromversorgung geeignet ist, drücken Sie den Kaltgerätestecker des mitgelieferten Netzkabels fest in die Netzbuchse an der Geräterückwand (7). Verbinden Sie das andere Ende des Netzkabels mit einer Netzsteckdose.

BEDIENUNG DES GERÄTES

Aktion	Taste(n)	Beschreibung
Ein- und Ausschalten	POWER (2)	Das Gerät wird an der Gerätevorderseite ein- und ausgeschaltet. Ist der Schalter in der oberen Position gedrückt, so ist das Gerät eingeschaltet. Ist der Schalter in der Ausschaltposition, ist das Gerät vom Stromnetz getrennt. Im eingeschalteten Zustand leuchtet die über dem Netzschalter angeordnete LED (1). Vor dem Einsatzten soll vorschhaltber die Lautstärkeeinstellung (3) reduziert werden.
Lautstärke des Systems verärnern	LEFT RIGHT (3)	Drehen Sie die Drehknöpfte „LEFT“ bzw. „RIGHT“ im Uhrzeigersinn, um die Lautstärke des Kopfhörers zu erhöhen und im Gegenahrzeigersinn, um die Lautstärke des Kopfhörers zu verringnem. Die Lautstärkeeinstellung solle vor dem Einsatzen und vor dem Einstecken eines Kopfhörers reduziert werden.

WEITERETIIPPS

Einspielzeit / Aufwärmen

Ohre Audio-Geräte benöttigen eine gewisse Zeit bis sie ihre klangliche Höchstleistung erreichen. Dieser Zeitraum ist für die verschiedene Komponenten Ihrssystems sehr entsprechlich. Bessere und gleichformigere Leistung erhalten Sie während der Zeit, die das Gerät eingeschaltet bleibt.

Nutzen Sie die Erfahrung Hiss Fachhändlers!

Netzbrummen

Bestimmte Quellgeräte können im Verbund mit dem Verstärker zu einem über die Lautsprecher hörbaren Brummgeräusch führen, dessen Lautstärke sich mit dem Lautstärkeregler beeinflussen{lsst. Dies ist kein Hinweis auf einen Mangel eines ihrer Audio-Produkte, muss aber durch entsprechende Maßnahmen verhindert werden. Generell kann jedem an den Verstärker angeschlossene, ebenfalls netzbetriebene und mit dem Schutzleiter des Stromnetzes verbundene Gerät这点es Problem hervorrufen.

Dieses Phenomen wird erfahrungsgemäß entweder durch den Antennenanschluss des Tuners bzw. Fernsehers oder in Verbindung mit Personalcomputern, elekrostatischen Lautsprechern, Subwoofern, Plattenspielern oder Kopfhörerverstärkern hervorgerufen, sofern eine Audioverbindung zum Verträger besteht.

Eine weitere mögliche Quelle für Brummstörungen stellt die elektromagnetische Einstrahlung des Netzteiles anderer Geräte (z.B. Verträger, Receiver, CD-Player, Tuner usw.) auf das Tonabnehmersystem eines angeschlossenen Plattenspielers dar. Solche Fehlerursachen kann man keinlich selbst ermitteln, indem man die Aufstellung des Plattenspielers gegenüber den anderen Geräten verändert.

Das Massepotential aller Signale ist in fast jedem elektrischen Gerät an einem zentralen Punkt zusammengefasst. Dort finden sie/genau einmal eine gemeinsame Verbindung. Sollte ein Schutzleiter vorhanden sein, hat er immer an einer strategisch gun-stigen Stelle eine unlosbare Verbindung mit dem Gehäuse und beiden werden meinst auch genau einmal am zentralen Massepunkt mit angeschlossen. So wird auch die abschirmende Wirkung des Gehäuses erzeuft. Manche Geräte besitzen einen Masse-Trennschalter (GND SWITCH) an der Geräterückseite. Wenn dieser eingeschaltet ist (sich in der Position "ON" befindet), sind Schutzleiter und Gehäuse gemeinsam vom Massepunkt abkoppelt. Dies kann halten, Brummstörungen zu beseitigen. Die Schutzleiterwirkung bleibt erhalten.

Ist das Brummgeräusch durch eigene Versuche nicht zu beseitigen, wird Ohnen Ihr Fachhändler weiterhelfen.

FEHLERSUCHE

Symptom	Mögliche Fehlerursache	Abhilfe
Keine Funktion nach Betätigung des Netzschalters	Netzkabel nicht an eine betriebsbereite Steckdose angeschlossen.	Stellen Sie eine Verbindung zu einer faktio-nierenden Steckdose mit der geeigneten Netzspannung her.
	Netzkabel nicht fest in die Steckdose und die Gerätebuchse gesteckt oder defekt.	Prüfen Sie das Netzkabel, tauschen Sie es gegebenefalls gegen ein geeignetes Kaltge-rätekabel aus und drücken Sie dessen Stecker fest in die Steckdose und auf der anderen Seite in die Netzbuchse des Gerätes.
	Gerätesicherung oder Gerät ist defekt.	Kontaktieren Sie ihren Fachhandler.
Kein Ton, obwohl Gerät eingeschaltet und aktiv (POWER LED (1) leuchtet)	Die Musikquelle gibt kein Signal aus.	Starten Sie die Wiedergabe des Gerätes und prüfen Sie es an einem anderen Verträker.
	Ausgang der Musikquelle nicht korrekt mit dem KHV-111MKII verbunden.	Korrigieren Sie den Anschluss der Quelle am KHV-111MKII.
	Lautstärke (3) zu niedrig eingestellt.	Erhöhen Sie vorsichtig die Lautstärke.
	Kopflörer defekt.	Lassen Sie den Kopflörer reparieren oder verwenden Sie einen anderen Kopflörer.
Schlechte Tonqualität	Anschlüsse der Kabelverbindungen sind lose, die Anschlüsse verschmutzt oder ein Kabel defekt.	Prüfen Sie die Audio-Anschlüsse.
	Der Kopflörerverträker wurde an einen Vorverträkerausgang (PRE OUT) eines Verträkers angeschlossen.	Schließen Sie den KHV-111MKII nur an Line-Level-Ausgänge an.
	Der Ausgangspiegel der Musikquelle ist falsch eingestellt.	Korrigieren Sie diese Einstellung.
Tiefton- Bruppen zu horen	Siehe Abschnitt „Netzbruppen" im Kapitel „Weitere Tipps".	Siehe Abschnitt „Netzbruppen" im Kapitel „Weitere Tipps".

TECHNISCHE DATEN

Frequenzgang:

Nennausgangsleistung:

Eingangsempfindlichkeit:

Klirrfactor:

Signal-Rausch-Abstand:

Netzanschluss:

Eingänge:

Ausgange:

Abmessungen (B× H× T)

Gewicht:

Farbe:

10Hz - 40kHz (± 0,5dB)

5W

5mV

< 0,1% (1 kHz, 1 W)

90dB

230 V AC, 50 Hz

1x Cinch stereo

1 × 6,3 ~mm Kopfhorer-Klinkenbuchse

1x Direct Out, 1x Tube Out

215× 95× 305mm

3,3 kg

schwarz/silber

LEXIKON/WISSENSWERTES

Audio-Quellen/Audio-Quellgeräte

Komponenten ihrer HiFi-Anlage und alle weiteren Geräte, deren Ton Sie über das System hören möhen und dazu an den Vor-, Vollversteller oder Receiver anschließen. Dazu gehören CD-Player, DVD-Player, Tuner (Radios), Kassettenspieler, DAT-Recorder, Personalcomputer, Schallplattenspieler, portable Audiogeräte und weitere.

Eingangsempfindlichkeit

Begriff for die kleinste Eingangsspannung, die bei maximaler Lautstärkeeinstellung des Verstärkers die maximale Ausgangsleistung bewirkt. Beispiele: 100 mV bis 500 mV (Millivolt) bei Hochpegeleingangen, 2 mV bis 5 mV am Phono-MM-Eingang oder 0,1 mV bis 0,5 mV am Phono-MC-Eingang.

Pegel

Eine Art der Darstellung jeder physikalischen Großbe und ein gebrächliches Maß für Signalspannungen und Lautstärke. Wird in Dezibel (dB) angegeben. Als Spannungen „auf Line-Pegel" werden Signalspannungen unterhalb 1V bezeichnet, die als Musik-Signale für Veränder-Eingänge geeignet sind. Eingänge des Veränderkers (in der Regel als Cinch-Buchse ausgeführlt), die für Signale des CD-Players, Kassettenrecorders, DVD-Players usw. vorgesehen sind, werden auch als „Line-Level-Eingänge" oder „Hochpegel-Eingänge" bezeichnet.

RCA/Cinch

RCA ist die amerikanische Bezeichnung für die koaxialen Cinch-Steckverbindungen als Abkürzung für „Radio Corporation of America", den Name einer US-amerikanischen Firma. Sowohl Stecker als auch verwendete Kabel bestehen aus einem stabförmigen Innenleiter und einem zylinderhüllenförmigen Außenleiter. Damit{lsst sich ein Mono-Audiosignal oder ein Videosignal übertragen. Im Vergleich mit der XLR-Steckverbindung wird diese Verbindungsart auch „unsymmetrische Signalverbindung" ("unbalanced") genannot.

SAFETY GUIDELINES

Bewahren Sie die Kaufquittung zusammen mit der Bedienungsanleitung auf. Die Kaufquittung dient ihren als Nachweis für den Beginn der Garantiezeit. Die Seriennnummer befindet sich an der Rückseite des Gerätes.
