MODE D'EMPLOI SOLEA ELEGANCE WANDERS

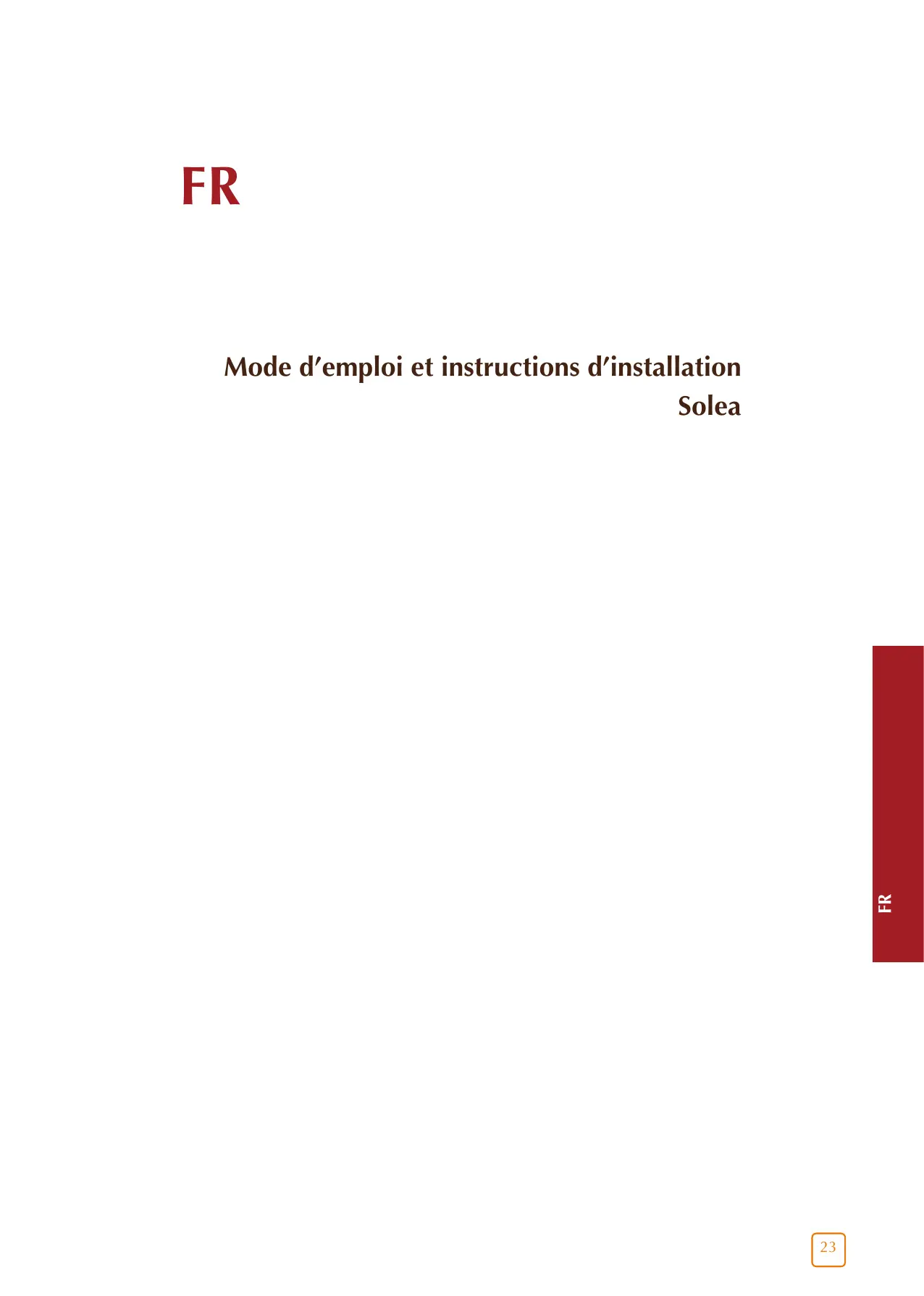

Mode d'emploi et instructions d'installation Solea
Cher client,
Nous vous félicitons pour l'acquisition de votre nouveau poèle à bois de WANDERS. C'est une source de chaleur confortable qui vous donnera beaucoup de plaisir pendant de longues années.
Ce poêle à bois a été conçu spécialement pour répondre aux exigences d'un emploi aisément, de la sécurité et du design.
Votre poèle est développé et produit dans notre usine à Netterden (Pays-Bas) et fait à la main pour une partie importante. La construction est faite uniquement en matériaux en conformité avec les normes européennes en vigueur. Vous bénéficierez ainsi de la garantie d'une longue durée de vie pour ce poèle.
La première partie de ce mode d'emploi est consacrée aux conseils pour une utilisation correcte de votre poèle à bois en toute sécurité. La deuxième partie comporte les instructions d'installation et les caractéristiques techniques destinées notamment à l'installateur.
Nous vous recommandons de lire ce manuel attentivement avant la mise en service de votre poèle à bois et de bien le conserver. Notre installateur en aura besoin pour l'entretien annuel de votre poèle.
Nous espérons que vous profiterez beaucoup de l'ambiance chaleureuse du Solea.
L'Équipe de WANDERS
Table des matières
Allumage du poèle 26 Premier chauffage 27 Combustible : le bois 27 La façon optimale de chauffer le poèle 28 Cheminée et conduit de cheminée 28 Entretien 29 Sécurité 29 Garantie 30 Instructions d'installation du Solea 31 Dessins techniques 48 Notes 50

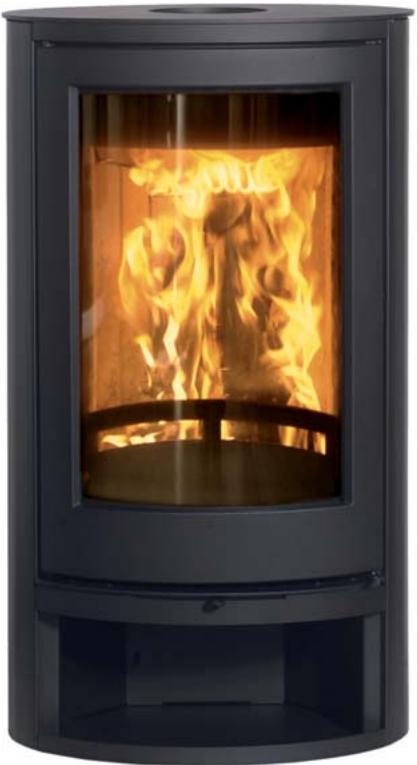

Le solea
Le Solea réussit à combiner le comport et une émission de chaleur efficace. Le poèle à bois compte un manteau extérieur et la partie interieure. Ainsi, 70% de la chaleur sont utilisés pour chauffer rapidement votre pièce par convection et les autres 30% se dégagent par le rayonnement à travers la face vitrée.
Le poèle est équipé d'un lessivage de vitre préchauffé et d'un système ingénieux de circulation d'air complémentaire pour la recombustion des gaz de fumée. De plus, la fonte de qualité supérieure et le revêtement en vermiculite assurent eux aussi un rendement calorique optimal.
Installation
En règle générale, c'est le revendeur de votre Solea qui se charge de l'installation du poêle. Si ce n'est pas le cas, confiez-la à un installateur/agréé. C'est lui qui vous conseillera aussi sur le conduit de cheminée auquel votre poêle devra être raccordé. Le raccordement des poêles à bois par une personne non agréée est fortement déconseillé. Dans ce cas, nous ne garantissons pas le bon fonctionnement du Solea.
L'installation devra répondre également aux normes anti-incendie. Voir la page 31.
Il est interdit de faire raccorder un poêle à bois par une personne non qualifiée. Dans ce cas, nous ne pourrions pas garantir le bon fonctionnement du Solea.
Ce poèle à bois est très utile en chauffage d'appoint et ne sert pas à remplacer par exemple votre installation du chauffage central.
Allumage du poêle pendant l'entre-saison (début de l'automne ou fin de l'hiver)
Lorsque la température extérieure et celle à l’intérieur de votre maison sont presque pareilles, il n’est pas si simple d’obtenir un bon tirage. Ces jours-là, le meilleur tirage s’obtient si vous brûlez du bois en petite quantité tout en laissant tous les orifices d’air ouverts au maximum. C’est que l’apport important d’air favorise un réchauffement rapide et cela a un effet stimulant sur le tirage de cheminée. En utilisant peu de bois, vous évitez que la fumée soit refoulée dans la pièce.
Allumage du poêle
Ouvrez la porte et mettez quelques tourbillons de papier ou des allume-feux au poêle et ajoutez la-dessus quelques petits bouts de bois.

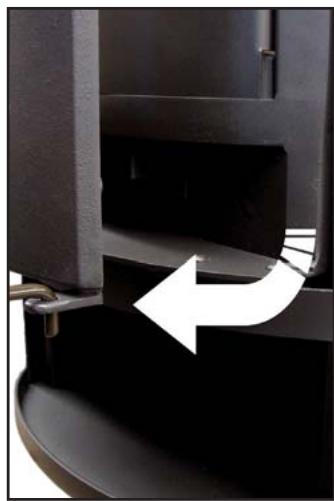

Ouvrir la porte. La grille à secousses avec la tige.
Registred'air

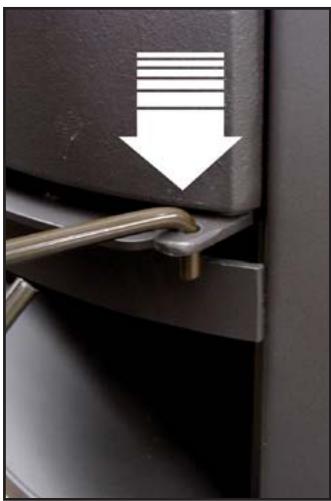

Ouvrez la grille à secousses avec la tige et gardez le dendrier ouvert pendant les cinq à dix premières minutes pour obtenir une amendment d'air supplémentaire. Allumez les bouts de bois et entrouvrez la porte pour une alimentation d'air supplémentaire. Quand le poêle brûle bien, vous pourrez rajouter du combustible et refermer la porte, la grille à secousses et le dendrier. Evitez de mettre plus de trois buches à la fois dans le poêle. Lorsque le poêle est chaud, il est possible de réduire l'alimentation en air en utilisant la manette du registre d'air. Prévoyez toujours une ventilation ajustée pendant le fonctionnement du poêle à bois.
Attention:
Évitez de toucher la vitre du poêle de vos doigts. Les empreintes digitales se fixeront au verre par la température élevée et ne s'enlèvent plus par la suite.
Il est interdit d'allumer le poèle en utilisant des produits liquides tels que l'essence ou l'alcool à brûler.
Quand le poêle brûle, vous ne pouvez pas utiliser en même temps une hotte aspirante dans la même pièce.
Ne touchez pas les éléments laqués pendant le réchauffement du poêle.
Changement de couleur des parois, plafonds et grilles
Par le chauffage du poêle, les parois, plafonds et grilles peuvent changer de couleur. C'est que des grains de poussière brûlent dans le manteau de convection. Il s'agit d'un processus naturel dont WANDERS ne saurait assumer la responsabilité. Pour réduire au maximum la décoloration, veuillez vous reporter aux consignes généralement données dans le commerce sur les poêles d'ambiance. Notre installateur vous renseignera.
Pendant le premier chauffage du Solea, le poèle a besoin d'être rodé. Voitre poèle est couvert d'une laque thermorésistante qui doit encore être « cuite » à des températures de plus de 400~^ C. Cela se fait pendant les premiers chauffages quand les températures peuvent atteindre jusqu'à 600°C. Au début, cela peut entraîner une odeur désagreable, mais inoffensive. Les 4 à 5 premières fois, il est recommendé de n'introduire que quelques bùches et de faire brûler le poèle pendant au moins 6 heures. Assurez-vous que la ventilation de la piece soit ajustée. N'utilise pas une hotte aspirante quand le poèle brûle, car elle aspirerait l'air de combustion dont le poèle aurait besoin.
Pendant le "rodage" du poèle, un dépôt de suie peut se produire sur la vitre de la porte. La suie s'enlève facilement avec un chiffon humide ou éventuellement à l'aide d'un détergent pour plaques de cuisson céramique quand le poèle s'est refroidi. Ne touchez plus la vitre nettoyée de vos doigts. Les empreintes digitales se fixeront au verre par la température élevée et ne peuvent plus être enlevées par la suite.
Vous avez un logement neuf ou rénové récemment?
Il est déconseilé d'allumer un poêle dans un logement qui vient d'être construit ou qui a été rénové récemment. Mieux vaut attendre encore six semaines. C'est que les murs et plafonds contiennent encore des gaz, des amollissants et de l'humidité issus du plâtrage et de la peinture. Par les courants d'air chauds, les grains de poussière dans la pièce changent de couleur et se collent contre les murs et plafonds. De plus, les points humides aux murs et plafonds, en revenant chauds, forment ainsi des taches jaunâtres.
Combustible: le bois
| Espèce de bois | Durée de séchage | |
| Pin, Peuplier | 1 | an |
| Tilleul, Saule, Sapin, Bouleau, Frête, Aune | 1,5 | an |
| Arbre fruitier, Hêtre | 2 | ans |
| Chône | 2,5 | ans |
Le Solea ne peut brûler que du bois exclusivement. Ne chargez le poêle que de 3 à 4 kg de combustible à la fois. Utilisez toujours du bois propre, coupé et bien sec. Consultez le tableau qui précède pour les durées de séchage commandées. Le bois humide ne brûle pas bien et entraîne un dégagement de fumée excessif. De ce fait, la vitre risque de se noircir par la suie. De plus, des particules de suie peuvent se déposer dans le conduit de cheminée et être à l'origine d'un feu de cheminée.
Le bois vert et humide a un taux d'humidité d'environ 50%. Après une année de séchage, le bois de fente contient encore 20% d'humidité. Après deux années, le taux d'humidité n'est que de 12 à 15 pour cent. Le bois sec produit un beau spectacle des flammes sans fumée ou presque. Le crépitements du feu se fait alors entendre. Le bois humide émet un sifflement et produit beaucoup de fumées et une vue des flammes insignifiante. Cela réduit le confort et le rendement du chauffage considérablement.
Les bûches contenant de la paraffine ne sont pas admises au poêle. Après la fermeture de la porte, la paraffine se sépare des bûches en se fondant trop vite en raison de la température élevée. Les gaz de fumée encrassés qu'elles dégagent sont déposés directement sur la vitre de la porte ; ils sont marqués sur le verre et ne peuvent plus être nettoyés.
Il ne faut pas utiliser du bois peint, imprégné, collé au traité autrement. Les gaz de fumée sont très nuisibles pour l'environnement et peuvent attaquer votre poêle. Il est également interdit de brûler des matières plastiques et d'autres déchets à cause du dégagement de ces fumées toxiques.
Espèces de bois et entreprises
Toutes les espèces de bois propre, coupé et sec peuvent servir de combustible. Les espèces dures, telles que le chêne, le hêtre et le bouleau, se consument lentement et forment de façon simple des charbons de bois. Les espèces plus tendres, telles que le sapin, le pin et le feuillus, produisent plus de flammes et moins de charbons de bois.
L'entreposage du bois se fait de préférence à un endroit exposé au vent, mais bien à l'abri de la pluie. C'est la manière naturelle de sécher le bois. Empilez les buches sur une palette usagée ou sur une grille pour que les buches se sèchent aussi par le bas. De cette manière, les buches les plus basses n'entrent pas en contact avec l'eau.
La façon optimale de chauffer le poêle
Les poêles de WANDERS ont été conçus pour produire un rendement maximal. Un poêle à bois bien chauffé peut avoir un rendement d'environ 75%. Ainsi, pour obtenir la même chaleur vous avez besoin d'une quantité de bûches inférieure. De plus, un poêle bien chauffé dégage moins de fumées polluantes. Quelques conseils pour un confort du chauffage optimal:
- Si vous brûlez du bois, fermez la grille à secousses pour réaliser une combustion régulière.
- Ne chauffez le poèle que si la porte est bien fermée: le rendement du chauffage en sera 8 à 10 fois plus grand. Si la porte est ouverte, la cheminée aspire plus d'air que nécessaire pour une bonne combustion et l'air relativement frais refroidit le feu. Une porte fermée empêche que des étincelles s'échappent du poèle et causent des dégats, surtout quand il s'agit de bois de résineux.
- Ne rajoutez pas plus de 3 bûches à la fois au feu. Le chargement de beaucoup de carburant en une fois n'est pas favorable à une combustion efficace et constitue une pollution inutile de l'environnement.
- Prévoyez une ventilation ajustée de la pièce pendant l'utilisation du poêle. Un feu crépitant a une consommation de 25 mètres cubes d'air par heure au minimum. N'utilisez jamais le poêle et une hotte aspirante dans la pièce en même temps.
- Soyez prudent en cas de brouillard ou de calme plat. Par temps calme, il n'y a presque pas de tirage dans la cheminée froide. Puisque la fumée est plus lourde que l'air, il se pourrait alors que la fumée soit refoulée dans la pièce. Quand il y a du brouillard, la fumée qui sort de la cheminée se refroidit rapidement et descend tout en causant des nuisances dans votre environnement.
- N'éteignez pas le feu d'un coup à l'aide de l'eau, mais laissez le feu s'éteindre. Sinon, les matériaux à l'intérieur du poêle peuvent subir des déformations ou des fissures par les grands écarts de température survenus brusquement.
- Si vous souhaitez diminuer l'allure du feu, fermez d'abord le clapet dans le tuyau d'évacuation des gaz de fumée et fermez ensuite les prises d'air.
- Une charge excessive de bois cause une surchauffe, ce qui peut endommager de façon irréversible le poêle à bois.
Feu de cheminée - que faire ?
Au cas où un feu de cheminée se produit, fermez immédiatement le clapet dans la cheminée et tous les tuyaux d'aération d'air. Alertez les pompiers. Après l'extinction d'un feu de cheminée, faites contrôler de nouveau la cheminée et le poèle par votre installateur.
La cheminée est l'objet le plus important de votre poèle à bois.
Une cheminée bien construite empêche que certains problèmes se produisent, tels que la pénétration des fumées dans la pièce, le dépôt de malpropres sur la vitre ou une mauvaise combustion. Avant l'installation de votre appareil, votre installateur ou un ramoneur agréé devra vérifier si le conduit de la cheminée a un diamètre
de 150 millimètres au moins sur toute sa longueur et s'il est propre, lisse et étanche.
Cheminée avec un bon tirage
L'air chaud tend toujours à monter et c'est là le principe du tirage dans la cheminée. Le tirage est encore favorisé lorsqu'au niveau de la bouche de cheminée l'air est aspirée par le vent. L'effet inverse a lieu parfois par un vent descendant qui souffle de nouveau l'air dans la cheminée. De même, le brouillard frais et relativement lourd peut contrarier le bon tirage de votre cheminée, tout comme un long conduit de cheminée dont la paroi est rugueuse et avec de nombreuses courbes. Si le tirage naturel est mauvais, demandez conseil à votre installateur sur l'utilisation éventuelle d'un ventilateur dans votre conduit de cheminée.
Petit entretien
- Deux à trois fois par an, il convient d'enlever les cendres froides du cendrier. Nous vous conseillons d'utiliser un seau à cendres. Il est important de vider le cendrier, car le poêle aspire l'air de combustion également par le cendrier.
- Il est recommandé de laisser en place une couche de cendres de deux à trois centimètres ; elle servira à protéger la sole.
- Utilisez une brosse douce pour le nettoyage de la grille à secousses dans le poèle.
- Nettoyez l'extérieur du poêle à l'aide d'un chiffon humide non pelucheux. N'utilisez pas des détergents et abrasifs agressifs.
- Le verre (redevenu froid) se nettoie avec un détergent spécial pour plaques de cuisson en céramique. Évitez de toucher encore la vitre nettoyée de vos doigts : les empreintes digitales resteront marquées au verre par la température élevée.
- N'oubliez pas d'huiler de temps en temps les charnières et le verrou de porte.
N'utilisez pas des détergents et abrasifs agressifs pour l'entretien de votre poêle.
Mise hors service
- En été, les portes et les tiroirs à air doivent tous être fermés.
- Il faudra mettre du sel absorbant dans le poêle s'il se trouve dans une pièce humide.
- Graissez la partie de chauffe en fonte nettoyée au moyen d’une vaseline neutre.
Entretien annuel
- Tous les ans, pour la sécurité incendie et en application de l'assurance contre l'incendie, faites bien ramoner la cheminée par un ramoneur agréé.
- Tous les ans, faites vérifier l'étanchéité du tuyau d'évacuation des gaz de fumée et du tuyau de l'air de combustion de la canalisation d'évacuation des gaz de fumée à double paroi.
- Tous les ans, faites vérifier si la grille à secousses ne présente pas de fissures.
- Tous les ans, faites contrôler la canalisation entière, y compris la traversée de toit ou de façade et le débouché à l'endroit où il dépasse la façade.
- Tous les ans, faites contrôler le fonctionnement des tiroirs et/ou des clapets.
- Tous les ans, faites vérifier si les joints des portes et des châssis sont pas usés.
Sécurité
Un poêle à bois de WANDERS, c'est toujours une source de chaleur confortable et sûre.
Ce qui est primordial pour assurer la sécurité contre l'incendie, ce sont une installation correcte et un tuyau d'évacuation des gaz de fumée fonctionnant correctement. C'est pourquoi votre installateur devra respecter les consignes d'installation comme décrites aux pages 31 et suivantes. Pour un fonctionnement en toute sécurité, les points suivants sont également importants:
- Chauffez le poèle autant que possible avec la porte du poèle fermée. Cela augmente le rendement et respecte beaucoup moins l'environnement.
- Tenez les jeunes enfants et les personnes infirmes éloignés d'un poèle qui brûle et ne laissez-les pas seuls dans la pièce. Eventuellement, vous pouvez mettre en place un pare-feu.
- Ne versez ou ne mettez pas des liquides ou des matériaux combustibles sur le poèle. Ils risquent d'endommager le poèle irrémédiablement.
- N'installez jamais le poêle devant un mur couvert de matières combustibles (comme le papier peint).
- Le poêle à gaz Solea ne peut pas être encastré.
- Entre le Solea et le mur résistant au feu derrière, il doit y avoir un écartement d’au moins 10 centimètres, quel que soit le degré de rotation du poêle.
- La distance entre la face vitrée du poèle et le mur doit toujours être supérieure à 80 centimètres pour des raisons de sécurité incendie.
- Évitez la présence de matières combustibles, par exemple des rideaux, des objets en bois (armoires, tableaux) tout près du poêle ou du conduit de cheminée. Respectez un écartement d'au moins 100 centimètres depuis l'extérieur du poêle ou le conduit de cheminée.
- Si le plancher autour du poêle est fait en matière combustible, utilisez dans ce cas une plaque d'assise. Pour les dimensions minimales reportez-vous
Lisez les consignes d'installation à la page 31. 10. Le poêle à bois ne doit être réparé que par un installateur agréé en utilisant des pièces d'origine.
Garantie
Votre poèle à bois de WANDERS Metaalproducten B. V. à Netterden bénéficie d'une garantie de 5 ans à partir de la date d'achat, à condition que le poèle ait été installé et utilisé conformément aux instructions données dans ce mode d'emploi. La garantie couvre tous les défauts qui résultaient des vices de matière et de construction. Dans ces cas, vous recevez des pièces nouvelles gratuitement. Les frais de salaire et les autres frais n'entrent pas dans le champ de la garantie. Les pièces défectueuses peuvent être expédiées franco à WANDERS Metaalproducten B. V., Amtweg 4, 7077 AL, Netterden, Pays-Bas.
Avant de procéder à la pose de l'appareil, vous devrez vérifier si le poèle ne présente pas des dommages visibles. Dans ce cas, il ne faut pas accepter l'appareil et prendre contact avec votre fournisseur.
La garantie ne couvre pas la vitre et ne s'applique pas aux dérangements provenant d'une mauvaise utilisation, d'un manque de respect de la réglementation nationale et des instructions d'installation et d'emploi fournis avec l'appareil, d'une installation effectuée par un installateur ou revendeur non-agréé par WANDERS, d'un défaut d'entretien et en cas où le poêle serait passé en d'autres mains. La garantie ne s'applique pas non plus si un combustible non approprié a été utilisé. Les dommages résultant de surchauffes à cause d'un tirage trop important, d'une charge excessive de bois ou de l'utilisation de combustible autre que du bois de chauffage ne sont pas couverts par la garantie.
La garantie a une durée de 1 an pour les éléments suivants : toutes les pièces en fonte ou vermiculite, les éléments électriques, le couvercle de thermostat et la laque.
WANDERS n'est pas responsable des éventuelles fissures au platrage de parement et des décolorations des parois, plafonds et/ou grilles après le chauffage du poêle. Les décolorations peuvent être causées par la combustion des grains de poussière dans le manteau de convection. Pour réduire au maximum les fissures au platrage et les décolorations éventuelles, veuillez vous reporter aux consignes généralement données dans le commerce sur les poêles d'ambiance. Votre installateur vous renseignera.
Les plaintes sont examinées après qu'elles ont été représentées par l'établissement de vente, par l'installateur,
accompagnées d'une copie de la facture d'achat indiquant la date d'achat.
Les réparations ne donnent pas droit à une prorogation de la durée de garantie. Les dommages conséquents sont exclus.
Instructions d'installation du solea
Consignes générales 31
Installation 32
Réparations 33
Données techniques Solea 34
Consignes générales
Le Solea satisfait à la norme internationale EN 13240 et à une norme plus spécifique relative au meilleur respect de l'environnement lors du chauffage en ce qui concerne les gaz de fumée.
(article 15a B-Vg. Des BmfWA). Le poêle peut être raccordé à un conduit de fumée auquel sont raccordés plusieurs poêles. Le Solea ne peut jamais être encastré.
Votre poêle à bois doit être monté et raccordé uniquement par un installateur/agréé et selon les instructions d'installation suivantes. De plus, les législations et réglementations nationales et locales relatives au montage et à l'utilisation de poêles à bois devront être respectées. WANDERS n'est soumise à aucune garantie si le Solea a été raccordé et/ou installé de manière incomplète ou inappropriée.
Il est interdit d'installer votre poêle:
- Dans les galeries ou couloirs accessibles au public.
- Dans les cages d'escalier, sauf dans les immeubles ne comportant pas plus de deux logements.
- Dans les locaux servant à la manutention de matières facilement inflammables ou explosives.
- Dans les locaux où se trouve une hotte aspirante en marche ou qui sont équipés d'un système de tirage mécanique, sauf dans le cas où l'arrivée de l'air provient directement de l'extérieur, ce qui assure une combustion sans danger.
Le conduit de cheminée
Avant de procéder au montage du poèle, vérifiez les points suivants:
- Si le poèle est raccordé à un conduit de cheminée existant, celui-ci doit d'abord être nettoyé et contrôlé par une entreprise de ramonage agréée. Les éventuels
Les clapets de fermeture doivent être enlevés.
- Le tuyau d'évacuation des gaz de fumée du poêle doit être raccordé sans déviations au conduit de cheminée.
- La dépression dans le conduit de cheminée doit être de 12 Pa ou 0,12 mbar au minimum.
- La bouche du conduit de cheminée doit se couvrir dans la zone d'embouchure 1.
Versant x supérieur à
Versant x inférieur
- Avant de faire l'installation, vérifie si le conduit de cheminée est propre, étanche et sans obstacle. Le diamètre prescrit est de 150 mm.
- Les courbes éventuelles dans le conduit de cheminée ne peuvent être supérieures à 45 degrés.
- Vérifiez la capacité du conduit d'évacuer les gaz de fumée de manière suffisante, ajustez et en toute sécurité.
Sécurité anti-incendie
En vue de la sécurité anti-incendie, il est important de respecter les prescriptions suivantes avant l'installation du poêle.
- L'éclairage libre jusqu'au mur résistant au feu derrière est de 10 centimètres au maximum.
- Si le plancher autour du poêle est fait en matière
combustible, utilisez une plaque d'assise.
La plaque doit avoir les dimensions minimales de : - sur le devant de la porte : 50 cm depuis le poêle - à chaque côté de la porte : 30 cm depuis le poêle
- Respectez un écartement de 80 centimètres au minimum entre le poèle et les objets combustibles, tels que les rideaux, des objets de bois (armoires et tableaux) et des objets de verre. Maintenez une même distance par rapport au conduit de cheminée.
- Les éléments de construction en bois se trouvant dans le rayon de la chaleur (80 centimètres à partir de l'extérieur du poêle) doivent être habillés de matières résistantes au feu (voir le tableau à la page 35)
- Si le tuyau d'évacuation des gaz de fumée traverse un plafond et/ou un toit faits en matières combustibles, les entourages (environ 80 centimètres) d'un point de passage doivent être recouverts de matières résistantes au feu. Les solivages et les lignes électriques eventuelles doivent aussi être protégés.
- Entre le poêle et les éléments de la charpente en, il doit y avoir une distance de 50 centimètres au moins (toutes directions).
- Les éléments de construction en bois se trouvant dans la portée du rayonnement de la chaleur (environ 80 centimètres à partir de l'extérieur du poèle) doivent être habillés de matières résistantes au feu.
- Faites en sorte que la position du poèle empêche la chaleur de pénétrer dans le mur. Une émission de chaleur traversant un mur qui n'est pas protégé peut même entraîner un feu de l'autre côté du mur. Évitez ce risque.
Installation
Le Solea satisfait à la norme internationale EN 13240 et à une norme plus spécifique relative au meilleur respect de l'environnement lors du chauffage en ce qui concerne les gaz de fumée.
(article 15a B-Vg. des BmfWA). Le poêle peut être raccordé à un conduit de fumée auquel sont raccordés plusieurs poêles. Le Solea ne peut jamais être encastré.
Votre poèle à bois doit être monté et raccordé uniquement par un installateur/agréé et selon les instructions d'installation suivantes. De plus, les législations et réglementations nationales et locales relatives au montage et à l'utilisation de poèles à bois devront être respectées. WANDERS n'est soumise à aucune garantie si le Solea a été raccordé ou installé de manière incomplète ou inappropriée.
Amenée d'air de combustion
Le poêle a besoin de l'air de combustion suffisant et frais. Aménagez si nécessaire une prise d'air supplémentaire dont l'endroit doit être choisi aussi près du poêle que
possible pour éviter le courant d'air. Une prise d'air supplémentaire est absolument exigée si:
- La pièce est équipée d'un système de récupération de chaleur.
- La pièce est équipée d'un système d'aspiration central.
- Une hotte aspirante est installée dans la même pièce.
Une prise d'air qui traverse un mur résistant au feu doit pouvoir être fermée. S'il y a plusieurs appareils de combustion dans une pièce, il faut prévoir des prises d'air en nombre suffisant pour que la combustion se fasse en toute sécurité.
Raccordement du poêle
Assurez-vous que le plancher prévu pour le montage du poèle peut supporter son poids sans problème.
Avant de commencer le montage, il est recommandé de suivre d'abord les consignes du chapitre précédent, intitulé « Préparation ». ATTENTION : ménagez votre dos et protégez le plancher pendant toute la durée du montage.
- Raccordez le Solea à une cheminée existante.
- La dépression dans le conduit de cheminée doit être entre 10 à 12 Pa (0,1 à 0,12 millibar).
- Prenez des mesures de protection anti-incendie (voir les points de 1 à 8 à la page 31)
- Mettez le poêle sur l'endroit choisi.
- Mettez le poêle de niveau.
- Montez le tuyau entre le poèle et le tuyau d'évacuation. Raccordez au raccord (la bouche du tuyau) une tube de 0 150 millimètres en prenant soin de faire un passage aussi droit que possible entre le poèle et le conduit de cheminée. La tube doit être faite en acier de deux millimètres d'épaisseur au minimum. Il faudra tenir compte de l'allongement du tuyau d'environ 1 cm par mètre et faire en sorte que le conduit ne se coince pas entre la bouche du tuyau et le plafond.
Remplacement de la vanne
Attention: le verre est tranchant.
Enlevez les 4 vis et les feuilles de ressort aux angles intérieurs de la porte.
Écartez le verre et les éclats éventuels avec précaution
Enlèvement de la vitre du Solea
Données techniques solea
Données techniques
| Verrou de la porte | Ba | I/II |
| Puisance nominale * | 7 | kW |
| Diamètre tuyau gaz de fumées | 150 | mm |
| Chargement en bois maximal | 3 | kg |
| Chargement en lignite maximal | - | kg |
| Volume,chambre de combustion | 0,05 | m3 |
| Surface sol de la chambre de combustion | 0,08 | m2 |
- La chaleur nominale de 7 kW est obtenue par un tirage de la cheminée de 0,12 mbar.
Combustible, bûches, 30 x 10 cm
| Chargement maximal | 3 bûches |
| Clapet d'air primaire | max. |
| Trou d'air secondaire | max. |
| Durée de consommation combustible | 1 heures environ |
Valeurs des gaz de fumée selon DIN 4705, DIN 18895 partie 2
| Porte fermée | bois | |
| Quantité gaz de fumée | 8,4 | g/s |
| Température gaz de fumée | 292 | °C |
| Pression préliminaire | 0,12 | mbar |
| Rendement | 78,9 | % |
| CO à 13% O2 | 0,07 | % |
| Particules fines | 26 | mg/m3 |
| Institut d'inspection 1625 . Norme d'inspection EN13240 . Certificat d'essay nr. RRF-400169 | ||
Valeurs indicatives pour la capacité du local à chauffer:
Les locaux ne répondent pas tous aux valeurs R actuelles. Pour le volume des locaux à chauffer, les valeurs suivantes selon DIN 18893 peuvent être retenues:
Par circonstances de chauffage favorables : calcul selon DIN 4701
Par circumstances moins favors: 120 m3
Par circonstances défavorables: 82 m3
Pour un chauffage-temporaire, à une interruption de plus de 8 heures, il est possible de calculer 25% en moins pour le volume à chauffer.
Tableau matériel isolant. NB: seul le matériel indiqué dans la zone grise est admis.
| Isolation | Emballage | Conduction thermique | Temp e de serv la plus élevé. | Densité | |||||
| no | article | no | forme | no | emballage | no | °C | no | kg/m3 |
| 10 | laine minérale | 01 | bandes | 01 | matelats piqués | 10 | 100 | 02 | 20 |
| 11 | laine minérale | 02 | laine en vrac | matelats piqués | 12 | 120 | 03 | 30 | |
| 12 | laine de roche | 03 | laine | 02 | matelats piqués | 14 | 140 | 04 | 40 |
| 13 | scories | granulat | g. courbe 2 | 16 | 160 | 05 | 50 | ||
| 04 | feutre | 06 | 60 | ||||||
| 05 | mat. a lamelles | 10 | ecailles | 07 | 70 | ||||
| g. courbe 1 | 08 | 80 | |||||||
| 06 | matelats piqués | 11 | ecailles | 09 | 90 | ||||
| 07 | panneaux | g. courbe 2 | 10 | 100 | |||||
| 08 | plats | 72 | 720 | 11 | 110 | ||||
| 09 | segments | 20 | panneaux | 74 | 740 | 12 | 120 | ||
| 10 | tresses | g. courbe 1 | 76 | 760 | 13 | 130 | |||
| 21 | panneaux | ||||||||
| g. courbe 2 | 18 | 180 | |||||||
| 99 | autres | 99 | seul | 99 | 99 | ||||
Sélectionnez le matériel d'isolement proposé au tableau. Le groupe 99 est INTERDIT
