BEDIENUNGSANLEITUNG SOLEA ELEGANCE WANDERS

Technische gegevens Solea

Technische gegevens

Gebrauchsanweisung und Installationsvorschriften Solea

Sehr geehrter Kunde,

Herzlichen Glückwunsch zum Kauf Ihres Holzofens, der einecomfortable Wärmequelle ist die Ihnen jahrelang Freue machen wird.

Bei der Entwicklung these Holzofens haben wir besonders auf Gebrauchsfreundlichkeit, Betriebssicherheit und Design gehet. Der Solea ist in unserer eigenen Fabrik in Netterden entwickelt, hergestellt und großenteils handgemacht. Bei der Produktion wurden nur die besten Materiale, die den europäischen Normen entsprechen, eingesetzt. Damit gewährleisten wir eine lange Lebensdauer these Holzofens.

Im ersten Teil dieser Gebrauchsanweisung geben wir Ihnen Tipps und Hinweise für die richtige und sichere Art ihren Holzofen zu benützen. Im zweiten Teil befinden sich die Installationsvorschriften sowie auch die technischen Angaben diesen Solea Ofens. Diese sind vor Allem für den Installateur wichtig.

Vor Gebrauch Ihres Holzofens bitten wir Sie die Gebrauchsanweisung sorgfältig zu lessen und sie dann gut zu bewahren. Ihr Installateur braucht weiterecht these Anleitung für die jährliche Wartung Ihres Ofens.

Wir wünschen Ihnen viel Wärme mit Ihr dem Kauf.

Das WANDERS Team

Inhalt

Ihr Solea auf einen Blick 39

Montage 39

Den Ofen anmachen 39

Das erstemal Heizen 40

Heizmaterial: Holz 40

Die optimale Art zu Heizen 41

Schornstein und Rauchkanal 41

Wartung 42

Brandschutz 42

Garantie 43

Montagevorschriften Solea 44

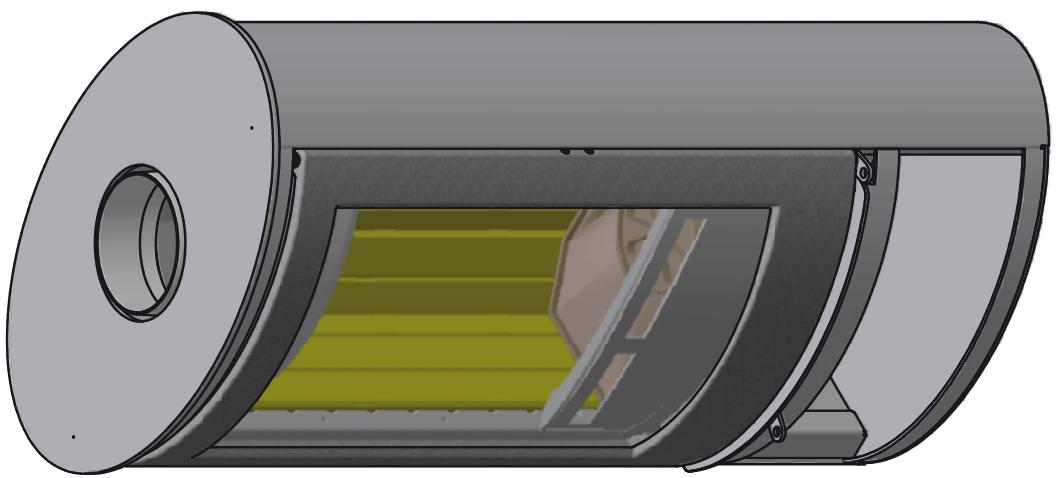

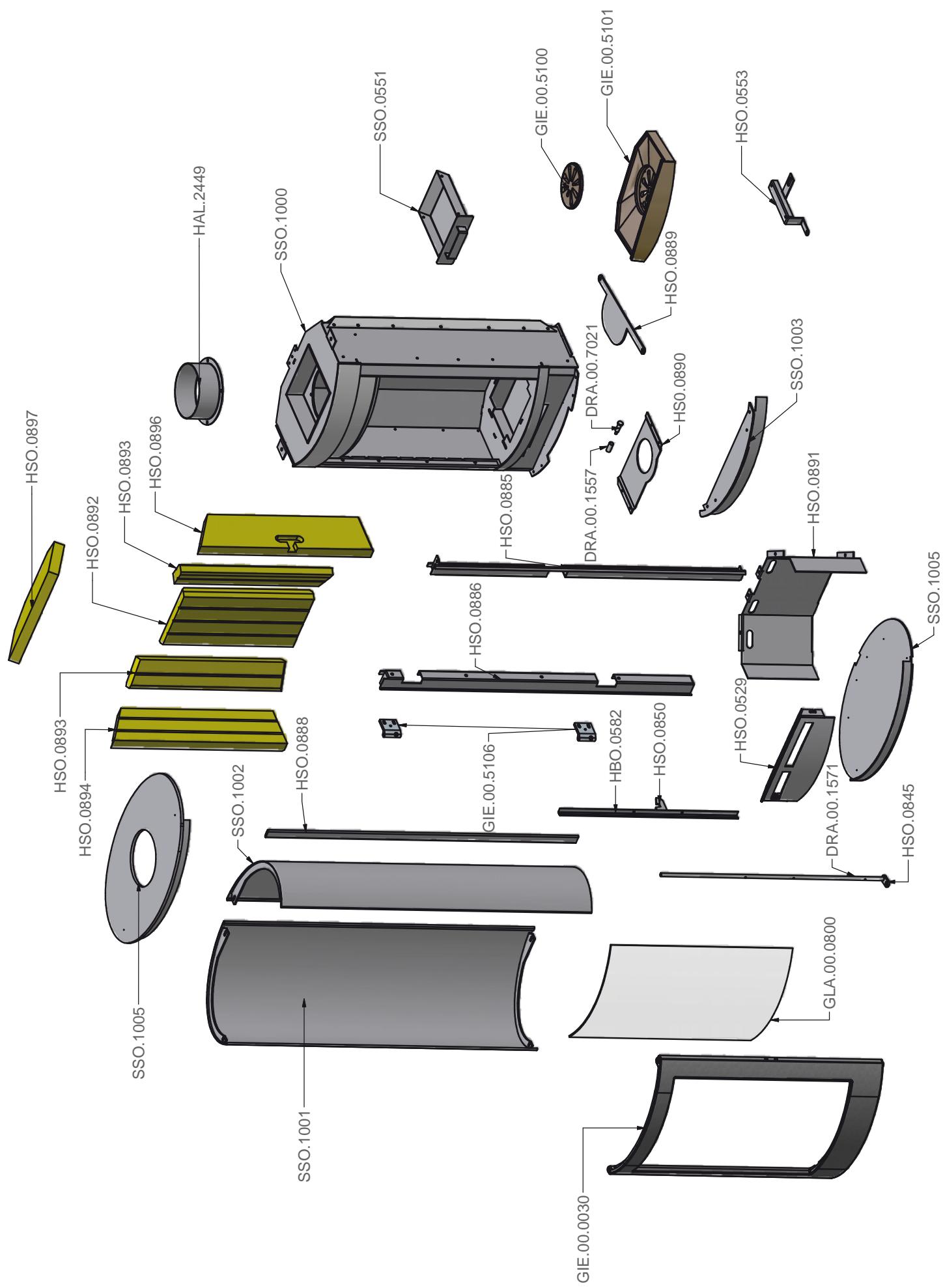

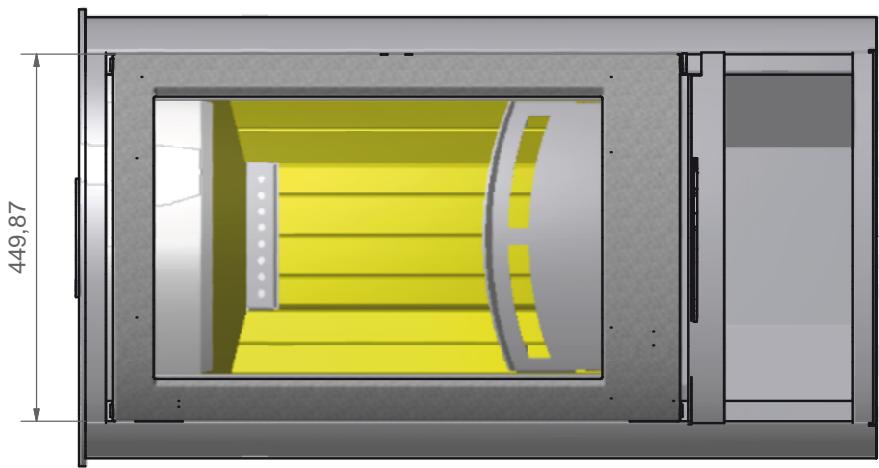

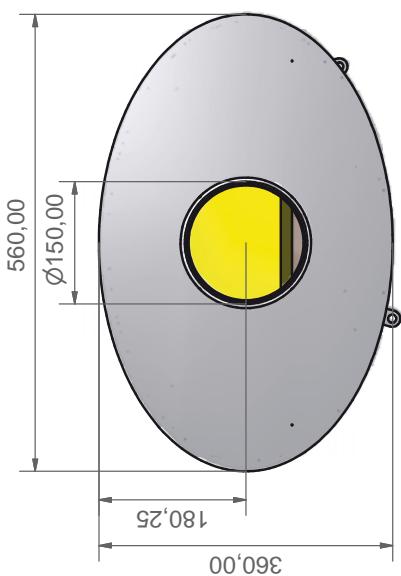

Technische Zeichnungen 48

Notizen 50

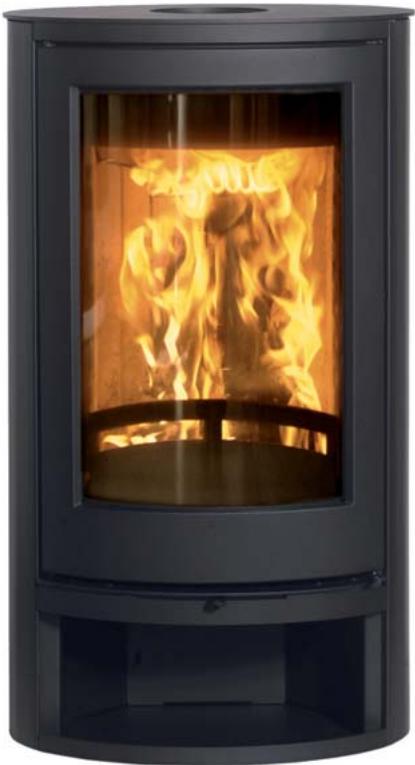

Ihr Solea auf einen Blick

Der Solea

Der Solea isteine Kombination von Komfort und effizienter Wärmeabgabe. Der Ofen hat einen Aussenmantel und einem inneren Mechanismus. Dadurch kann 70% der Wärme, mit Konvektoren, schnell den Raum erwärmen. Die übrigen 30% der Wärme kommt durch die Strahlung über die Glasflächen frei.

Der Solea hat auch ein findiges, zusätzliches System der Luftzirkulation, wodurch die Rauchgase nochmals nachverbrannt werden. Außen dem bewirkt das hochwertige Gusseisen und die Innenbekleidung aus Vermiculit ein optimes Wärmeresultat.

Montage

Im Allgemeinen kummert sich der Handler, wo Sie den Ofen gekauft haben, auch um die Installation. Wenn das nicht der Fall ist, beachten Sie, dass die Installation von einem anerkannten Installateur gemacht wird. Ein anerkanter Installateur kann Ohnen auch den korrekten Rat geben, über den Rauchabzugskanal an welchen der Ofen angeschlossen werden muss. Der Anschluss der Holzöfen durch Unbefugte, ist verboten. In dem Fall konnen wir Ohnen die gute Funktion des Solea Ofens nicht garantieren.

Bei der Installation müssen Sie auch auf die Brandschutzvorrichtung achten. Sie Seite 44.

Dieser Holzofen ist als Zusammenhezung geeignet und kein Ersatz für ihre Zentralhezung.

Anschluss eines Holzofens durch Unbefugte ist nicht zugelassen. In dieser Fall können wir ein korrektes Funktionieren des Solea's nicht garantieren

Ichren Ofen im Herbst oder Ende Winter anmachen

Wenn die Außen- und Raumtemperatur nicht viel verschieten sind, ist einGreater Kaminabzug eine richtige Herausforderung. Fruh im Herbst oder Ende des Winters konnen Sie für einenugen Abzug sorgen, indem Sie weniger Holz verbrennen und alle Luftungsöffnungen maximal offen halten. Viel Luftzufahr fordert einechnelle Erwärnung und regt einenugen Abzug an. Mit weniger Holz heizen verhindert, dass der Rauch wieder in den Raum stromen kann

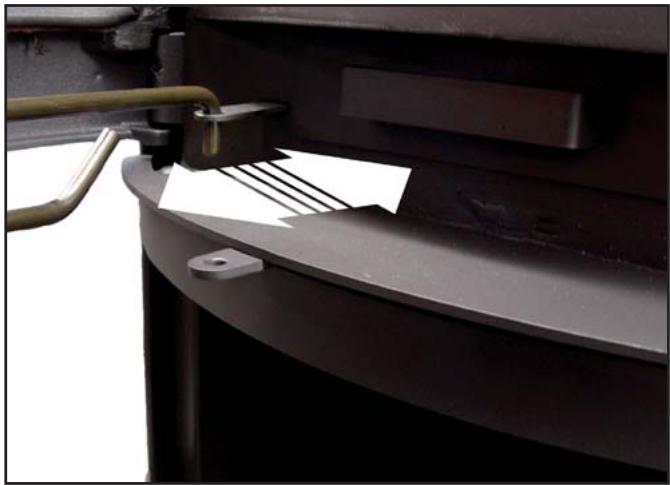

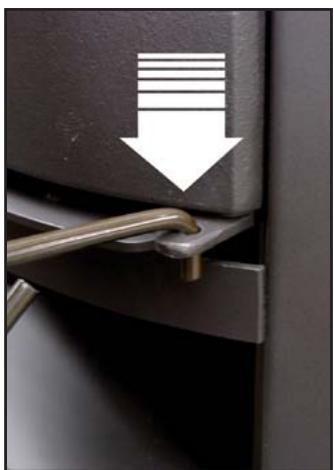

Den Ofen anmachen

Der Ofen wird beim anmachen und heizen sehr heißt und braucht mindestens zwei Stunden um abzukühlen. Berühren sie deshalb den Ofen während des Heizens oder bis zwei Stunden danach, nicht ohne Schutz und bedierten Sie den Ofen immer mit Handschuhen, weil Sie sich sonst schwer verbrennen können.

Öffnen Sie die Ofentür und legen einen Papierknäuel oder einen Zündwürfel in den Ofen und darauf eineige keine Stückchen Holz. Öffnen Sie mit der Stange den Schüttelrost und halten während der ersten 5-10 Minuten die Aschelade, für zusätzliche Luftzuführ offen. Zünden sie das Papier und die Holzstückchen an und halten die Ofentür einen Spalt offen. Wenn das Holz brennt, konnen Sie weiteres Heizmaterial zufügen und die Ofentür, den Schüttelrost und Aschenlade wieder schreiben. Legen Sie nie mehr als 3 Holzscheite gleichzeitig ein. Sobald der Ofen brennt, reguliert Sie die weitere Luftzuführ mittels den Luftriegel. Achten Sie darauf, dass immer genugend Luftung vorhanden ist, wenn der Ofen brennt.

Tür öffnen

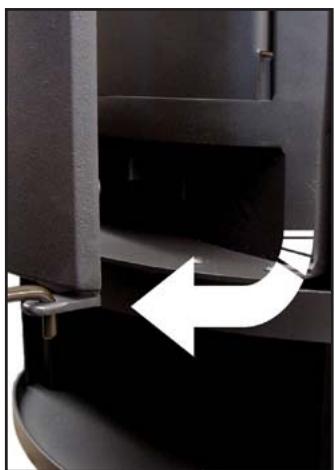

Schüttelrost mit Stange

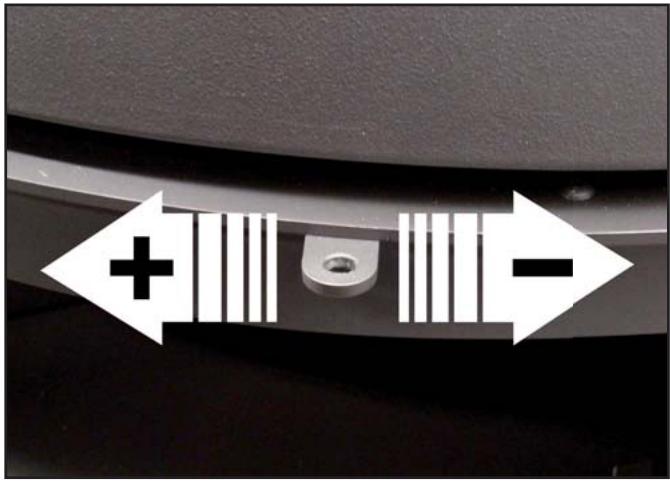

Belüftungsriegel

Achten Sie auf Fingerabdrücke

Achten Sie darauf, dass Sie die Scheiben des Ofens nicht mit den Fingern berühren. Fingerabricks brennen in das Glas und können danach nicht mehr entfernt werden.

Es ist verboten, mit flüssigen Stoffen, so wie Benzin und Spiritus, den Ofen anzumachen. Vermeiden Sie, dass im gleichen Raum in welchem der Ofen stehen, eine Abzughaube an ist. Berühren Sie während des Heizens nie die lackierten Teile des Ofens.

Das erstemal Heizen

Verfürbung von Wänden, Decken und Roste

Durch Heizen des Ofens, können Wände, Decken und Roste sich verfahren. Das kommt dazu, dass Staubteilchen im Konvektionsmantel verbrennen. Das ist ein natürlicher Vorgang, wofür WANDERS nicht verantwortlich ist. Um Vergebung zu minimalisieren, verweisen wir Sie auf den Rat der von der Branche der Kaminöfen gegeben wird. Ihr Installateur kann Sie damit beraten.

Wenn Sie den Solea das erstee Mal in Gebrauchnehmen, muss der Ofen „eingebrannt" werden. Das Gerät ist mit einer hitzebeständigen Lackschicht versehen, die bei Temperatur die hoher sind als 400^ Celsius, in den Ofeneinbrennen. Das geschieht die ersten paar Male, wenn Sie die ersten paar Male heizen, wenn die Temperaturen auf mehr als 600^ Celsius steigen. Außen dem kann diese „Einbrennen" einen unangenehmen Geruch mit sich bringen, der aber unschädlich ist. Wir raten Ohnen, den Ofen die ersten 4 bis 6 Mal mindestens 6 Stunden mit nicht zu viel Heizmaterial brennen zu halten. Während des Heizens muss gut geluftet werden. Vermeiden sie, dass, während sie heizen, im selbst Raum eine Abzughaube an ist; Eine Abzugshaubezieht Verbrennungsluft, die der Ofen braucht, weg.

Während des Einbrennens kann sich ein Belag auf Scheiben und Ofentür bilden. Diese Belag kann ganz einfach mit einem feuchten Tuch abgewischt werden, wenn der Ofen wieder kalt ist. Sie können auch spezielles Reinigungsmittel für keramische Kochplatten benützen. Berühren sie die Scheiben, ach dem Reinigen, nicht mehr. Fingerabdrücke brennen in das Glas und{lassen sich nicht mehr entfern.

Neubauwohnung oder vor kurzem renoviert?

Warten sie sechs Wochen mit heizen in einer Neubauwohnung die vor kurzem fertig gestellt wurde, oder einem Raum der stark renoviert wurde. In den Wänden und Decken befinden sich noch Gase, Weichmacher und Feuchtigkeit von den Stuck- und Malerarbeiten. Durch die warmen Luftströme können sich die vielen Staubteilchen im Raum verfüllen und sich auf Wände und Decken festsetzen. Auch die noch vorhandene Feuchtigkeit in Wänden und Decken erwartt sich und kann gelbe Flecken verursachen.

Heizmaterial: Holz

Holzart	Trocknungsszeit
Kiefer, Pappel	1	Jahr
Linde, Weide, Tanne, Birke, Esche, Erle	1,5	Jahr
Obstbäume, Buche	2	Jahr
Eiche	2,5	Jahr

Der Solea kann nur mit Holz beheizt werden. Legensie nie mehr als 3-4 Kg Heizmaterial in den Ofen. Benützen Sie immer sauberes, gehacktes Holz das genügend trocken ist. Die Trocknungszeiten sehen Sie in der Tabelle oben. Feuchtes Holz brennt schlecht und erzeut gemäß viel Rauch. Dadurch konnen die Scheiben des Ofens vom Russ schwarz werden. Russ kann sich auch im Rauchabzugkanal festsetzen, was die Möglichkeit auf einen Schornsteinbrand erhöht.

Frisches feuchtes Holz enthalt noch ungebär 50% Feuchtigkeit. Nach einer Trocknungszeit von einem Jahr, enthalt gespaltetes Holz noch 20% Feuchtigkeit. Nach zwei Jahren Trocknung ist der Feuchtigkeitsgehalt auf 12 bis 15% gesunden. Trockenes Holz gibt eine ähnliche Flamme und so gut wie kein Rauch ab. Während des Verbrennens kann man das Holz prasseln horen. Feuchtes Holz erzeugt ein zischendes Gerausch, viel Rauch und eine keine Flamme. Die Freude am Heizen und die Nutzleistung werden stark beeinträchtigt.

Gebrauchen sie in Ihr dem Ofen keine Holzblöcke die Paraffin enthalten. Wenn die Ofentür geschlossen ist schmilzt das Paraffin zu schnell aus den Holzblöcken. Die verschmutzten Rauchgase die dadurch entstehen, bilden einen Niederschlag auf der Scheibe der Ofentür, brennen ins Glas und können dann nicht mehr entfernt werden.

Gebrauchen sie kein gestrichenes, imprägniertes, verleimtes oder anderweitig bearbeitetes Holz. Die Rauchgase sind sehr schädlich für das Milieu und konnen ihren Ofen antasten. Es ist auch verboten darin Plastik oder anderen Abfall, wegen der giftingen Rauchentwicklung, zu verbrennen.

Holzarten und Lagerung

Alle Arten sauberes, gespaltetes und trockenes Holz konnen als Heizmaterial gehaucht werden. Harte Holzarten, sowie Eiche, Buche und Birke brennen langsam, geben viel Wärme ab und bilden leicht Holzkohle. Weichere Holzarten, sowie Kiefer, Tanne und Poppel erzeugen mehr Flammen aber weniger Wärme und weniger Holzkohle. Holz wird am Besten an einer windigen Stelle, aber gut vom Regen geschützt, gelagert. So trocknet das Holz auf natürliche Art. Stapeln Sie die Holzblöcke auf einer alten Palette oder auf einem Rost. So kann das Holz auch von unter trocknen und bleiben die untersten Holzblöcke trocken.

Die optimale Art zu Heizen

Die Öfen von WANDERS sind so entworfen, dass sie die Beste Nutzleistung erzeugen. Ein gut beheizter Holzofen kann eine Nutzleistung von etwa 75% erreichen. Dadurch verbrauchen Sie weniger Holz um genauso viel Wärme zu erzeugen. Darüber hinaus, verursacht ein gut beheizter Öfen weniger Verschmutzung durch Rauch. Hier einzel Tipps für viel Freude am Heizen:

• Schließen Sie während des Heizens mit Holz den Schüttelrost zur gleichmäßigen Verbrennung.
  Heizen sie ihren Ofen immer mit geschlossener Tur.

Dadurch liegt die Nutzleistung 8- bis 10-mal höher. Wenn die Ofentür auf ist, saugt der Kamin mehr Luft, als für eine gute Verbrennung nötig ist, an. Die relativ kalte Luft kühlt auch das Feuer. Gleichzeitig wird auch Feuerschaden durch heraussprühende Funken, vor allem bei Nadelholz, vermieden.

• Legen sie nie mehr als 3 Holzsche auf das Feuer. Viel Heizmaterial verhindert eine effiziente Verbrennung und belastetURNtig das Milieu.
• Lüften Sie gut den Raum wenn sie heizen. Ein prasselndes Holzfeuer hat einen minimalen Verbrauch von 25 Kubikmeter Luft pro Stunde. Machen Sie eine Abzugshaube an, wenn im gleichen Raum ein Ofen brennt.
  Vorsicht bei windstillem und nebligem Wetter. Bei windstillem Wetter gibt es beinahe keinen Zug um Kamin. Weil Rauch schwerer ist als Luft, ist es möglich, dass der Rauch in den Raum strömt. Bei Nebel kühlt kann der Rauch aus dem Schornstein sehr}schnell abkühlen und fallen und damit in der Umgebung hinterlich sein.
• Löschen Sie nie das Feuer mit Wasser, sondern halten es von selbst ausgehen. Die Materiale im Ofen können sich sonst durch den plötzlichen Temperaturunterschied verformen oder reißen.
• Wenn Sie das Feuer drosseln wollen, müssen sie erst die Rauchgasabzugsklappe schreiben und danach dann die Luftzufahr.
  -itte beachten Sie dass nicht zu viel Brennstof in den Ofen gefuellt wird. Hierdurch kann sich zuviel Hitze aufbauen und der Ofen dauerhaft schädigen.

Schornstein und Rauchkanal

Was tun wenn es einen Schornsteinbrand gibt?

Bei einem Schornsteinbrand müssen sie sofort das Ventil im Schornstein und alle andere Luftzufuhrkanä schließen. Die Feuerwehr anrufen. Nach dem Löschen muss der Schornstein und der Ofen von ihrem Installateur überprüft und neu zugelassen werden.

Der Schornstein ist der wichtige Teil Ihres Holzofens; Der korrekte Schornstein verhindert dass Rauch in den Raum strömt, sich ein Belag auf der Scheibe bildet und schlechte Verbrennung. Bevor Sie den Ofen montieren, muss Ihr Handler oder ein anerkanter Schornsteinfeger den Schornsteinkanal über dieGPCengekontrollieren ob er mindestens einen Durchmesser von 150 Millimeter hat und ob der Kanal sauber, glatt und dicht ist.

Schornstein mit gutem Zug

Warme Luft will steigen. Auf diesen Prinzip Funktioniert jeder Schornstein. Was darauf hilft, ist dass der Wind auch noch die Luft von der Schornsteinausmündung „weg saugt".

Manchmal kann aber ein Fallwind die umgekehrte Wirkung haben und die Luft in den Schornstein blasen. So kann auch eine relativ schwere Nebelluft den gutezug im Schornstein hemmen. Auch ein zu länger Rauchkanal mit rauer Oberfläche und zuvielen Biegungen ergibt diese Wirkung. Bei einem natürlich schlechten Zug kann Sie der Installatuer über den Gebrauch eines Ventilators im Rauchkanal aufklären

Wartung

Kleine Wartung

• Wir raten Ihnen, eine zwei bis drei Zentimeter dicke Schicht Asche liegen zu halten. Dies gewährt einen Schutz für die Feuerstelle.
• Entfernen Sie 2 bis 3 Mal pro Woch die abgekühte Asche. Wir raten Ohnen einen Ascheimer zu benutzen. Eine saubere Aschenlade ist wichtig, da der Ofen auch durch die Aschenlade Luft ansaugt.
• Reinigen Sie den Schüttelrost des Ofens mit einer weichen Bürste.
• Reinigen sie den Ofen an der Außenseite mit einem feuchten, nicht fusselndem, Tuch. Benutzen Sie keine beizende Putz- oder Scheuermittel.
• Reinigen Sie den kalten Scheiben mit einem Putzmittel für Keramikkochplatten. Berühren sie dann das gereinigte Glas nicht mehr mit ihren Fingern. Fingerabdrücke brennen ins Glas.
  Schmieren Sie ab und zu die Scharniere der Ofentur.

Benutzen sie keine beizenden Putz- und Scheuermittel im ihren Ofen zu pflegen.

Außer Gebrauchnahme

• Schließen Sie die Tur und Luftzufuhr im Sommer
• Legen Sie Feuchtigkeitsabsorbierendes Salz in den Ofen, wenn dieser in einem feuchten Raum liegt.
• Schmieren Sie die sauberen gusseisernen Teile mit neutraler Vaseline ein.

Jährliche Wartung

• Mit Bezug auf Brandschutz und eventuell einer Brandschutzversicherung, müssen Sie den Schornstein jährlich durch einen anerkannten Schornsteinfeger fegen halten.

• Lassen sie jährlich den Rauchgasabzug und die Verbrennungsluftzuführ des doppelwandigen Rauchkanalsystems auf Undurchlüssigkeit prufen.

• Lassen Sie den Schüttelrost jährlich auf Bruch kontrollieren.

• Lassen Sie jährlich das gesamte Kanalsystem, einschliesslich der Durchfuhr durch das Dach oder der Fassade und deren Ausmündungen kontrollieren.
• Lassen Sie jährlich die Funktion der Schieber und/oder Klappen kontrollieren.
• Lassen sie jährlich all Dichtungen von Türen und Glasscheiben auf Verschleiberscheinungen prufen.

Brandschutz

Mit einem WANDERS Holzofen haben Sie eine komfortable und sichere Wärmequelle im Haus. Der Brandschutz fängt bereits mit der korrekten Installation und einem gut Funktionierenden Rauchgasabzug an. Ihr Installeurmussichdazu und die Installationsvorschriften, wie auf Seite 44 beschreiben, halten. Um safer zu Heizen, sind die folgenden Punkte wichtig:

1. Heizen Sie ihren Holzofen so viel wie möglich mit geschlossener Ofentür; dadurch haben Sie eine bessere Nutzleistung und es ist weniger belastend furs Milieu.
2. Verhindern Sie, dass keine Kinder und hilfsbedürftige Personen in die Nähe des Ofens kommt und setzen sie, wenn der Ofen brennt, nicht allein. Gebrauchen Sie eventuell einen Kaminvorsatz.
3. Giessen oder stellen Sie nie brennbare Flüssigkeiten oder Materiale auf den brennenden Ofen. Diese können den Ofen unwiderruflich beschädigen.
4. Stellen Sie nie den Ofen vor eine Wand die mit brennbarem Material (wie Tapete)bekleidet ist.
5. Der Solea Holzofenarfndichteingebautwerden.
6. Der Abstand zwischen dem Solea und der dahinter liegenden feuerfesten Wand muss mindestens 10 Zentimeter betragen.
7. Der Abstand zwischen der Seite des Ofens mit Glasscheibe und der Wand muss, aus Brandschutzgründen, immer mehr als 80 Zentimeter betragen.
8. Bringen sie kein brennbares Material, zum Beispiel Gardinen, Holzgegenstände (Schränke, Bilder), in die Höhe des Ofens oder des Kamins. Halten Sie mindestens einen Abstand von 100 Zentimeter ab der Außenseite des Ofens oder des Kamins ein.
9. Wenn der Fußboden um den Holzofen herum aus brennbarem Material ist, benützen sie dann eine feuerfeste Bodenplatte. Für die Minimummasse führen Sie auf Seite 44 in den Montagevorschriften nach.
10. Der Holzofenarf nur durch einen anerkannten Installateur und mit originalen Ersatzteilen repariert werden.

Garantie

Auf ihren Solea gibt Ichnen WANDERS Metaalproducten B.V. in Netterden ein Jahr Garantie ab Kaufdatum, vorausgesetzt dass der Ofen korrekt installiert und gemäß den Anweisungen in dieser Gebrauchsanweisung benutz wurde. Unter diese Garantie fallen alle Mängel die auf Material- oder Konstruktsfehler zurückzuführen sind. In diesen Fälle erhalten Sie gratis neue Ersatzteile. Der Arbeitslohn und andere Kosten fallen nicht unter die Garantie. Fehlerhafte Teile können Sie franco an WANDERS Metaalproduten B.V. Amtweg 4, 7077 AL Netterden (Holland) schicken.

Vor Montage des Ofens müssen Sie kontrollieren ob das Gerät keine sightbaren Schäden aufweist. In dem Fall müssen Sie das Gerät nicht akzeptieren, müssen aber mit ihren Lieferanten Kontakt aufnehmen.

Nicht unter die Garantie fallen: Störungen die durch nicht sachgemäßen Gebrauch entwickelten sind; nicht strikte Befolgung der Installations- und Bedienungsvorschriften; Montage durch einen nicht von WANDERS anerkannten Installateur, Vernachlässigung des Ofens und bei einem Wechsel des Besitzers. Die Garantie verfällt auch, wenn verkehrtes Heizmaterial benutzt wurde oder der Ofen überlastet wird.

Für folgendes Zubehör gilt eine Garantiefrist von 1 Jahr: alle gusseisernen und vermiculit Teile, das elektrische Zubehör, und der Lack.

Wanders ist nicht verantwortlich für eventuelle Risse im Feinputz und Verfährungen der Wände, Decken und/oder Roste nach Heizen des Ofens. Verfährungen können entstehen weil Staubteilchen im Konvektionsmantel verbrennen. Um eventuelle Risse im Feinputz und Verfährungen zu minimisieren, verweisen Sie auf den Rat der von der Branche für Kaminöfen gegeben wird. Ihr Installateur kann Sie darüber informieren.

Reklamationen werden erst dann behandelt, wenn die Verkaufsfirma, der Installateur eine Reklamation, zusammen mit einer Kopie des Kassenzettels mit Kaufdatum, eingereicht hat. Reparaturen berechtigen nicht zu einer Veränderung der Garantie. Alle Folgeschäden sind ausgeschlossen.

Allgemeine Anweisungen	44
Vorbereitung	44
Installation	45
Anschluss des Ofens	45
Technische Angaben Solea	46
Reparaturen	46

Allgemeine Anweisungen

Der Solea ist gemäß der internationalen Norm EN 13240 und außer dem gemäß einer zusätzlichen Norm für optimales milieu-freundliches Heizen bezüglich Rauchgas Ausstoo (Art. 15a B-Vg des BmfWA) geprüft. Der Ofen kann an einen Rauchkanal mit mehreren Öfen angeschlossen werden. Der Soleaarf Nie eingebaut werden.

Der Ofenarf nur durch einen anerkannten Installateur und gemäß den unten beschrieben Installationsvorschriften montiert werden. Dabei müssen auch die nationalen und ortlichen Gesetze und Vorschriften für Installation und Gebrauch von Holzöfen beachtet werden. WANDERS bietet keine Garantie bei unvollständig oder nicht korrekt angeschlossen oder installiertem Solea.

Der Ofenarf nicht montiert werden in:

• Allgemein zugängliche Galerien und Gänge
• Treppenhäuser, außer in Gebäuden mit nur zwei Stockwerken
• In Räumen, in welchen leicht entflammbare oder explosive Stoffe verarbeitet werden.
• In Räumen in welchen sich eine Abzughaube oder ein mechanisches Absaugsystem befindet, außer dann wenn die Luftzuführ direkt von außen geholt wird sodass die Verbrennung ohne Gefahr geschehen kann.

Vorbereitung

Der Rauchabzugskanal

Bevor der Ofen montiert werden kann, müssen folgende Punkte beachtet werden:

• Wenn der Ofen an einen schon bestehenden Rauchabzug angeschlossen werden soll, dann muss dieser erst durch einen anerkannten Schornsteinfeger fachkundig gefegt und kontrolliert werden. Eventuell

vorhandene Ventile müssen enternt werden.

• Der Rauchgasabzug des Ofens muss ohne Umwege direkt an den Rauchgaszugskanal angeschlossen werden.
• Der Unterdruck im Rauchabzugkanal muss mindestens 12 Pa oder 0,12 mbar detragen.

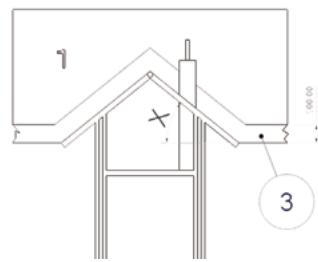

• Der Rauchabzugskanal muss immer in 1 ausmüssen. Siehe unterstehende Skizzen und Tabellen.

Dachneiche × größer als 23^

Dachneiche x kleiner als 23^

• Der Schornsteinkanal muss bei der Montage sauber und ohne Behinderung einen Durchmesser von 150 mm haben.
  Eventuelle Biegungen im Rauchabzugskanal dürfen nicht mehr als 45 Grad betragen.
• Sie müssen sicheren stellen, dass der Rauchabzugskanal die Rauchgase gut genug und auf sichere Weise abziehen kann.

Brandschutzvorrichtung

Im Zusammenhang mit Brandschutz ist es wichtig, dass Sie die unter erwähnten Vorschriften beachten, bevör der Ofen montiert wird.

1. Der freiie Abstand zur rückwärtingen Wand muss mindestens 10 Zentimeter betragen.
2. Halten Sie mindestens 80 cm Abstand zwischen Ofen und brennbaren Materialen ein. Denken Sie darauf an Gardinen, Gegenstände aus Holz

(Schränke und Gemälde) und Glasgegenstände. Halten sie den gleichen Abstand vom Rauchabzugskanal ein

1. Die Wand hinter dem Kamin muss aus feuerfestem Material sein oder muss damit isoliert werden. Das Isolationsmaterial muss eine Temperatur von 700 Grad Celsius vertragen konnen und eine Dichte von, 80Kg / m^3 haben. (Siehe Seite 47).
2. Wenn der Rauchgasabzug durch die Decke und/oder das Dach führt welche aus brennbarem Material bestehen, müssen diese rundum +80 cm mit feuerfestem Material bekleidet werden. Achten sie hierbei auf Zwischenbalken und eventuell elektrische Leitungen.
3. Zwischen Ofen und tragenden Konstruktionsteilen aus Stahl muss mindestens ein Abstand von 50 cm (rundum) eingehalten werden.
4. Hölzerne Konstruktion die innerhalb des 80 cm Bereichs des Ofens sind, müssen mit feuerfestem Material verkleidet werden.
5. Schützen sie alle brennbare Materiale die sich in einem Strahl von 65 Zentimeter der Ofentür befinden Nehmen Sie dazu feuERfeste Materiale.
6. Vermeiden Sie Wärmedurchschlag bei der Montage. Die Wärme die der Ofen ausstrahlt kann durch die Wandziehen. Dies kann)sogar Brand auf der anderen Seite der Wand verursachen.Verhindern Siedies!

Installation

Der Solea ist gemäß der internationalen Norm EN 13240 und außer dem gemäß einer zusätzlichen Norm für optimales milieu-freundliches Heizen bezüglich Rauchgas Ausstoß (Art. 15a B-Vg des BmfWA) geprüft. Der Ofen kann an einen Rauchkanal mit mehreren Öfen angeschlossen werden. Der Solea darf nie eingebaut werden.

Der Ofen damit nur durch einen anerkannten Installateur und gemäß den unter beschriebenen Installationsvorschriften montiert werden. Dabei müssen auch die nationalen und örtlichen Gesetze und Vorschriften für Installation und Gebrauch von Holzöfen beachtet werden. WANDERS bietet keine Garantie bei unvollständig oder nicht korrekt angeschlossen oder installiertem Solea.

Zufuhr von Verbrennungsluft

DemOfenmussimmergenügendfrischeVerbrennungsluft zugeführten werden. Wenn notig, machen Sie eine zusätzliche Öffnung für Luftzufuhr so nah wie möglich bei dem Ofen. Dadurch vermeiden Sie Zugluft. Eine zusätzliche Luftzufuhr ist unbedingt erforderlich wenn:

• Der Raum ein System zur Wärmerückgewinnung hat

• Der Raum ein zentrales Absaugsystem hat

• Eine Abzughaube sich im gleichen Raum befindet

Die Öffnung der Luftzufuhr muss zu schreiben sein, wenn sie durch eine feuerbeständige Wand führt. Wenn mehrere Öfen im gleichen Raum stehen, müssen genügend Lüftungsöffnungen anwesend sein, sodassorgloses Heizen gewährleistet wird.

Externale Luftzufuhr

Das Rohr für die Zufuhr von frischer Luft hat einen Durchmesser von 150 mm. Die Luftzufuhr kann sowohl mit einem Anschluss an der Rückseite als auch an der Unterseite des Gerätes angebracht werden. Wenn die Luftzufuhr durch eine Feuermauer geführt ist, muss das Rohr mit einem Ventil zu schließen sein. Wenn das Rohr, einschließlich einer Biegung von 90^ , länger als ein Meter ist, dann muss der Durchmesser größter sein.

Anschluss des Ofens

Vergewissern Sie sich, dass der Fußboden das Gewicht des Ofens problemlos/TRagen kann.

Bevor Sie den Ofen montieren, folgen sie erst die Anweisungen aus dem vorigen Kapitell „Vorbereitung". Achten sie darauf, dass Sie ihren Rücken und den Fußboden während der Installation nicht ladieren.

1. Schließen Sie den Solea an einen bereits vorhandenen Schornstein an.
2. Der Unterdruck im Rauchkanal muss 10 bis 12 Pa (0,1 bis 0,12 Millibar) betragen.
3. Nehmen Sie Maßnahmen zum Feuerschutz (siehe Punkte 1-8 auf Seite 46)
4. Stellen Sie den Ofen auf die gewünschte Stelle.
5. Stellen Sie den Ofen waagerecht.
6. Bringen Sie das Rohr zwischen dem Ofen und dem Abzugskanal an. Schließen Sie an das Verbindungsstück (die Rohröffnung) ein Stück Rohr von 0150 Millimeter mit einem so gerade möglichen Übergang vom Ofen zum Schornsteinkanal an. Das Rohr muss aus Stahl mit einer Dicke von mindesten 2 Millimeter bestehen. Achtung: das Rohrdehyt sich 1 cm pro Meter in der Länge aus. Achten sie darauf, dass der Abzug nicht zwischen Rohröffnung und Decke klemmt.

Reparaturen

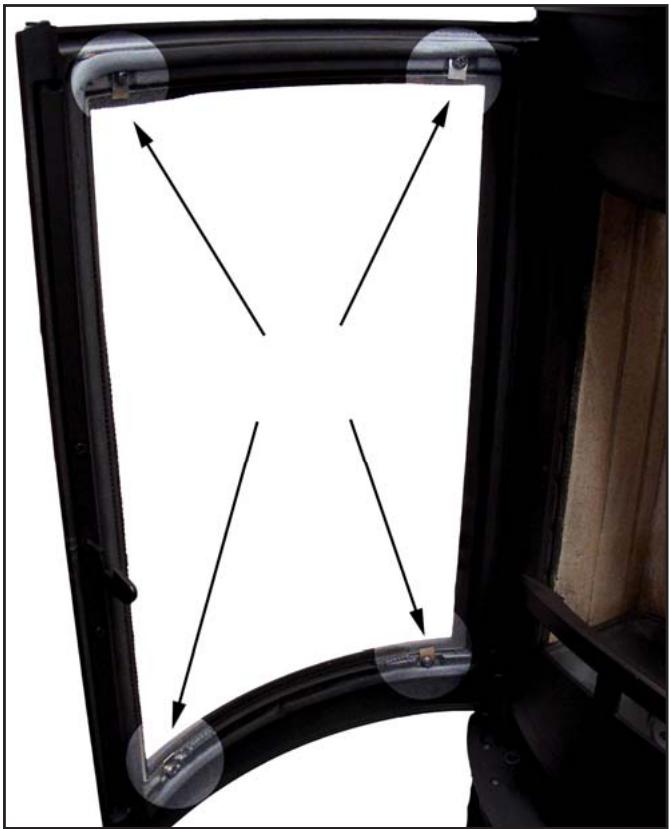

Auswechseln der Glasscheibe

Vorsicht, das Glas ist scharf.

Entfernen Sie die 4 Schrauben und Federplättchen in den inneren Winkeln der Ofentür.

Nehmen Sie vorsichtig die Scheibe und eventuellen Scherben weg.

Auswechseln der Glasscheibe

Technische Angaben Solea

Technische Angaben

Tür Verschluss	Ba	I/II
Nominales Leistung*	7	kW
Rohrdurchmesser Verbrennungsgase	150	mm
Maximale Füllung mit Holz	3	kg
Maximale Füllung mit Braunkohle	-	kg
Inhalt Brennkammer	0,05	m3
Oberfläche Boden der Brennkammer	0,08	m2

*nominale Wärme von 7 KW wird mit einem Schornsteinzug von 0,10 mbar

Heizmaterial, Holzscheite 30 × 10 ~cm

Max. Einlagen	3 Stück
Primäre Luftklappe	max.
Sekundäre Lüftungsöffnung	max.
Brennzeit Heizmaterial	ungefähr 1 Stunde

Rauchgaswerte gemäß DIN 4705, DIN 18895 Teil 2

Mit geschlossener Tür	Holz
Rauchgasmenge	7,6	g/s
Rauchgastemperatur	292	°C
Vordruck	0,10	mbar
Nutzleistung	78,9	%
CO op 13% O2	0,07	%
Feinstaub	26	mg/m3
Prüfungs Institut 1625. Prüfnorm EN13240. Prüfungsgutachten nr. RRF-400169

Richtwerte für den Inhalt des zu wärmenden Raums:

Nicht alle Räume entsprechen den heutigen Vorschriften betreffend Isolation. Für den Inhalt des zu wärmenden Raums konnen folgende DIN 18893 Werte erwähn't werden.

Bei gänstigen Umständen: berechnet gemäß DIN 4701

Bei weniger gänstigen Umständen 120 m3

Bei ungunstigen Umständen: 82 m3

Für eine kurzfristige Behezung, mit einer Unterbrechung von mehr als 8 Stunden, kann man für den zu wärmenden Inhalt 25% weniger rechnen.

Tabelle Isolationsmaterial: NB nur das was im gefärbten Gebiet steht ist erlaubs

Isolation		Verpackt		Wärmeleitung		Höchste Gebr-auchs Temp.		Dichte
nr	Articlel	nr	Form	nr	verpackt	nr	°C	nr	Kg/m3
10	Mineralwolle	01	Bahren	01	Matten genäht	10	100	02	20
11	Glaswolle	02	Lose Wolle		Matten vernäht	12	120	03	30
12	Steinwolle	03	Wolle	02	Matten vernäht	14	140	04	40
13	Schlacke		Granulat		G. Krumme 2	16	160	05	50
		04	Filz					06	60
		05	Lamellenmatte	10	Splitter		07	70
			Vernähte		G. Krumme 1			08	80
		06	Matten	11	Platten		09	90
		07	Platten		G. Krumme 2			10	100
		08	Schalen			72	720	11	110
		09	Segmente	20	Platten	74	740	12	120
		10	Geflochten		G. Krumme 1	76	760	13	130
				21	Platten
					G. Krumme 2			18	180
		99	Übrige	99	Einzeln	99		99

Suchen Sie sich in der Tabelle das Isolationsmaterial aus. NB: Gruppe 99 ist NICHT zugelassen.

Technische tekeningen / Technical drawings Dessins techniques / Technische Zeichnungen

6002 SE 6002 SE 6002 SE 6002 SE 6002 SE 6002 SE 6002 SE 6002 SE 6002 SE 6002 SE 6002 SE 6002 SE 6002 SE 6002 SE 6002 SE 6002 SE 6002 SE 6001 SE 6001 SE 6001 SE 6001 SE 6001 SE 6001 SE 6001 SE 6001 SE 6001 SE 6001 SE 6001 SE 6001 SE 6001 SE 6001 SE 6001 SE 6001 SE 6001 SE 6573 6573 6573 6573 6573 6573 6573 6573 6573 6573 6573 6573 6573 6573 6573 6573 6573 6573 6573 6573 6578 6578 6578 6578 6578 6578 6578 6578 6578 6578 6578 6578 6578 6578 6578 6578 6578 6578 6578 6578 6573 6573 6573 6573 6573 6573 6573 6573 6573 6573 6573 6573 6573 6573 6573 6573 6573 6573 6573 6574 6574 6574 6574 6574 6574 6574 6574 6574 6574 6574 6574 6574 6574 6574 6574 6574 6574 6574 6574 6573 6573 6573 6573 6573 6573 6573 6573 6573 6573 6573 6573 6573 6573 6573 6573 6573 6573 6573 6572 6572 6572 6572 6572 6572 6572 6572 6572 6572 6572 6572 6572 6572 6572 6572 6572 6572 6572 6572 6573 6573 6573 6573 6573 6573 6573 6573 6573 6573 6573 6573 6573 6573 6573 6573 6573 6573 6573 6571 6571 6571 6571 6571 6571 6571 6571 6571 6571 6571 6571 6571 6571 6571 6571 6571 6571 6571 6571 6572 6572 6572 6572 6572 6572 6572 6572 6572 6572 6572 6572 6572 6572 6572 6572 6572 6572 6572 6571 6571 6571 6571 6571 6571 6571 6571 6571 6571 6571 6571 6571 6571 6571 6571 6571 6571 6571 6573 6573 6573 6573 6573 6573 6573 6573 6573 6573 6573 6573 6573 6573 6573 6573 6573 6573 6573 657.3 6573 6573 6573 6573 6573 6573 6573 6573 6573 6573 6573 6573 6573 6573 6573 6573 6573 6573 6573 65 65 65 65 65 65 65 65 65 65 65 65 65 65 65 65 65 65 65 65 65 65 65 65 65 65 65 65 65 65 65 65 65 65

Type of appliance / Geräte Typ Type de l'appareil / Tipo di appearecchio Aparelho modelo / Type apparaat
Serial number / Seriennummer Nr. de série /Numero di matricola Série no / Seriennummer
Date of purchase / Kaufdatum Date de l'achat / Data di acquisito Data da aquisicao / Aankoop datum
Name / Name / Nom / Nome / Nome / Naam
Address / Adresse Adresse / Indirizzo Direcção / Adres
Postalcode-Town / Plz-Ort Code postal-Lieu / Codice postale-Localita Código postal-Cidade / Postcode-Plaats
Country / Land / Pays / Paese / Paise / Land
Name of supplier / Händlername Nom du vendeur / Nome del fornitore Nome do revendedor / Naam leverancier
Address / Adresse Adresse / Indirizzo Direcção / Adres
Postalcode-Town / Plz-Ort Code postal-Lieu / Codice postale-Localita Código postal-Cidade / Postcode-Plaats
Name of installer / Name des Installateurs Nom due l'installateur / Nome dell'installatore Nome de instalador / Naam installer
Address / Adresse Adresse / Indirizzo Direcção / Adres
Postalcode-Town / Plz-Ort Code postal-Lieu / Codice postale-Localita Código postal-Cidade / Postcode-Plaats
