GEBRUIKSAANWIJZING SOLEA ELEGANCE WANDERS

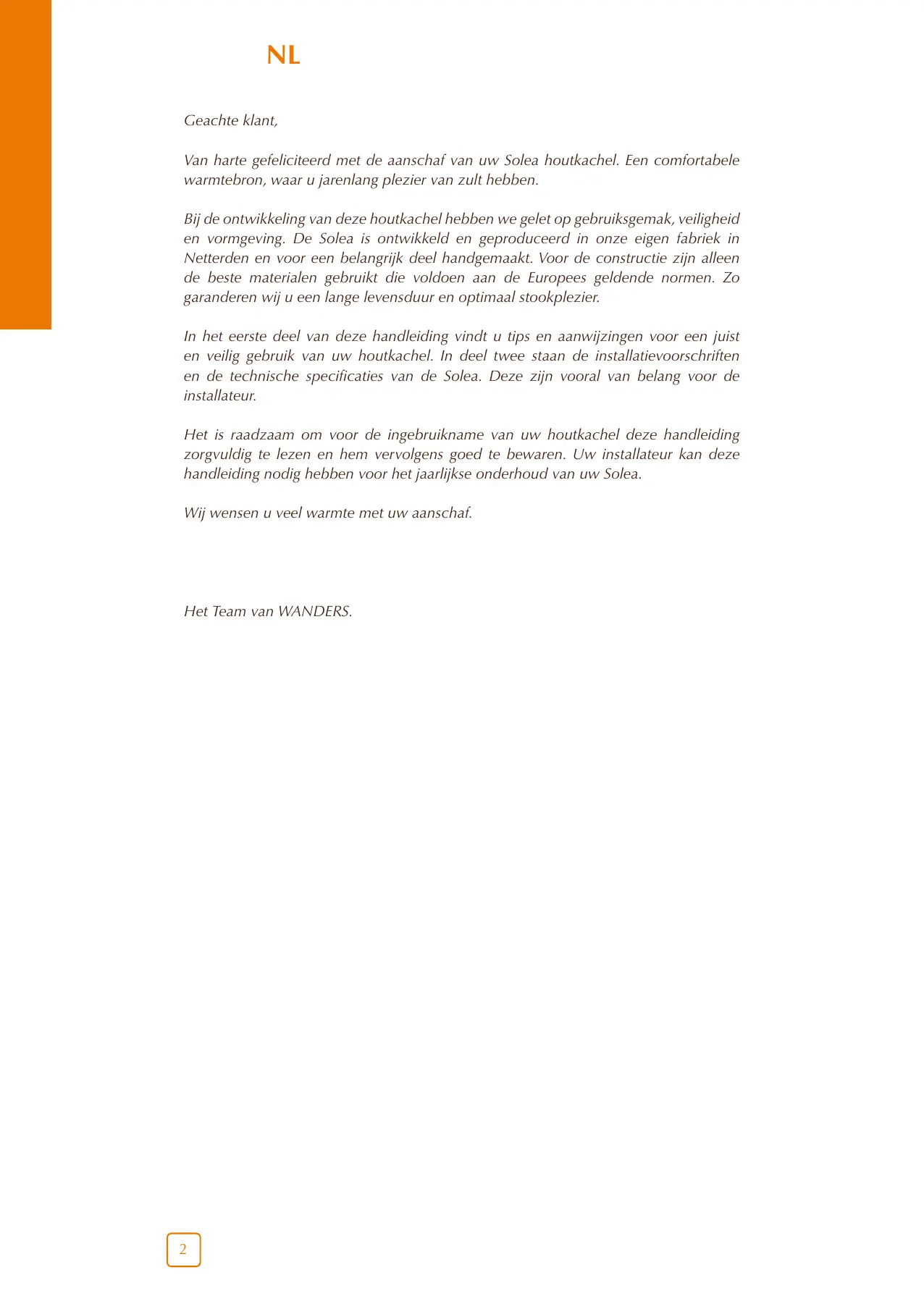

Van harte gefeliciteerd met de aanschaf van uw Solea houtkachel. Een comfortabele warmtebron, waar u jarenlang plezier van zult hebben.

Bij de ontwikkeling van deze houtkachel hebben we gelet op gebruiksgemak, veiligheid en vormgeving. De Solea is ontwikeld en geproduerd in unsere eigen fabrik in Netterden en voor een belangrijk deel handgemaakt. Voor de constructie zich alleen de Beste materialen gebruikt die voldoen aan de Europees geldende normen. Zo garanderen wij u een lange levensduur en optimaal stockplezier.

In het eerste deel van deze handleiding vindt u tips en aanwijzingen voor een juist en veilig gebruik van uw houtkachel. In deel twee staan de installmentievoorschriften en de technische specificaties van de Solea. Deze zijn vooral van belang voor de installerateur.

Het is raadzaam om voor de ingebruikname van uw houtkachel deze handleiding zorgvuldig te lezen en hemervoalgens goed te bewaren. Uw installateur kan deze handleiding nodig hebben voor het Jaarlijke onderhoud van uw Solea.

Wij wensen u veel warmte met uw aanschaf.

Het Team van WANDERS.

Inhoudsopgave

Uw Solea houtkachel in een oogopslag 4
Installatie 4
Aansteken van de kachel 4
Eerstekeerstoken 5
Brandstof 5
De optimale stookwijze 6
Schoorsteen en rookkanaal 6
Onderhoud 6
Veiligheid 7
Garantie 7
Algemene aanwijzingen 8
Technische tekeningen 48
Notities 50

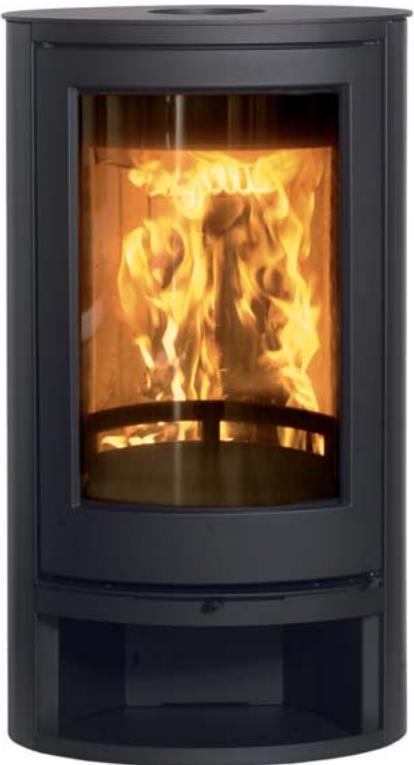

Uw Solea houtkachel in een oogopslag

De Solea Elegance

De Solea is een combinatie van comfort en efficiente warmteafgifte. De haard bestaat uit een buitenmantel en een binnenwerk. Hierdoor kan 70% van de warmte snel uw woonruimte verwarmen via convectie. De overige 30% van de warmte komt door straling via het glasoppervlak vrij.

De Solea kent een voorverwarmde ruitenreiniging en een ingenieus extra luchtcirculatiesystem, waardoor de rookgassen nogmaals worden naverbrand. Bovendien zorgen ook het hoogwaardige gietijzer en de vermiculite binnenbekledging voor een optimale warmteopbrengst. eer gericht staanijdens en tot twee uu na het stoken.

Installatie

Over het algemeen zorgt de dealer waar u de Solea heeft aangeschäft, ook voor de installmentie van de houtkachel. Is dat Niet het geval, verzeker u er dan van dat de installmentie wordenuitgevoerd door een erkende installmenteur. Een erkend installmenteur kan u ook het juiste advies geen over het eventuele rookkanaal waarop de kachel moet worden aangesloten. De houtkachel is geschikt als bijverwarming en is geen verwanger voor bijvoorbeeld uw centrale verwarming. Houd bij de installmentie rekening met de brandveiligheid. Zie pagina 9.

Aansluiten van houtkachels door onbevoegden is verboden. WijKnownu in dat geval geen garantie given op de juiste werking van de Solea.

De houtkachel is bedoeld als bijverwarming en kan dus nicht als hoofdverwarming dieren.

Aansteken in de vroege herfst of late winter

Wanneer de buiten- en binnentemperatuur Niet veel van elkaar verschillen is een goede schoorstentreke een ware uitdaging. In de vroege herfst of late winterdagen kurz u de schoorstentrek een handje helpen door weinig hout te verbranden terwijl u alle luchtopeningen maximaal open houdt. Veel luchttoevoer bevordert snelle opwarming en dat stimuleert de schoorstentrek wee. Stoken met weinig hout voorkomt dat rook de kamer wee instroomt

Aansteken van de kachel

Open de deur en leg een paar propjes papier of aanmaakblokjes in de kachel met waar bovenop een aantalkleine stukjes hout.

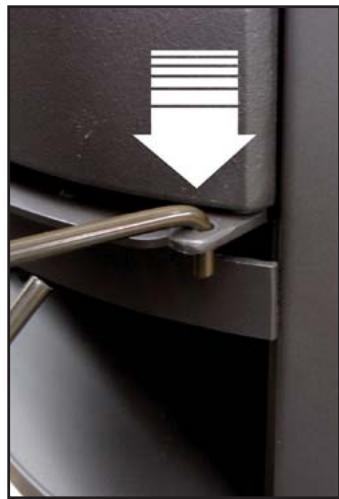

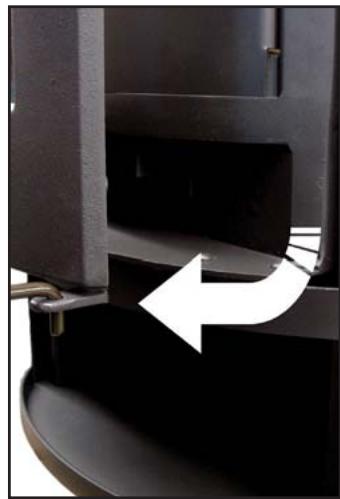

Openen van de deur

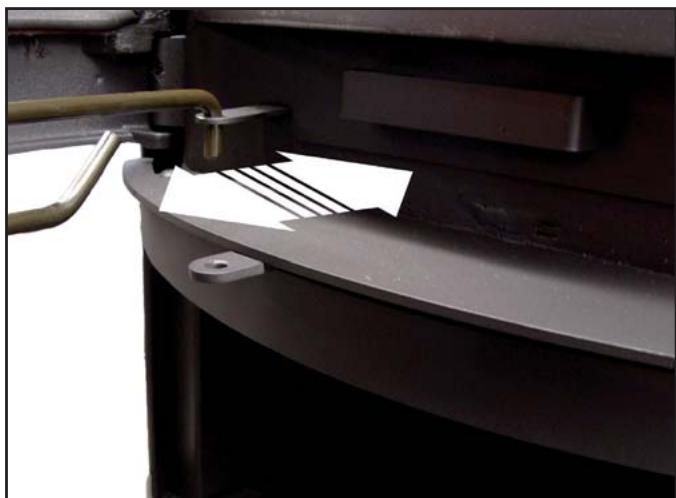

Schudrooster met schudstang

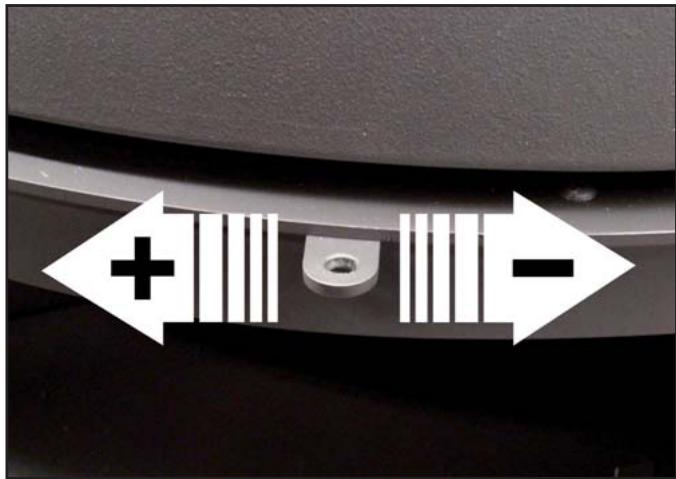

Luchtschuif

Zet het schudrooster met de schudstang open en houd de eerste vijf tot tien minutes deaslade geopend voor extra luchttoevoer. Steek de stukjes hout aan en zet de deur op een kier voor extra luchttoevoer. Wanner de haard brandt, kurz u extra brandstof toevoegen en de deur, schudrooster enaslade wee sluiten. Leg Niet meer dan drie houtblokken tegelijk in de kachel. Als de kachel eenmaal brandt, kurz u met de luchtschuif de toevoer van de lucht regelen. Zorg algijd voor voldoende ventilatie wanner u de houtkachel brandt.

Let op vingerafdrukken

Pas op dat u het glas aan de binnenzijde van de kachel Niet met de vingers aanraakt. Vinge-rafdrukken branden in het glas zodra u gaat stoken en zijn daarna Niet meer te verwijderen.

Het is verboden om met vloeibare middelen zoals benzine en spiritus de kachel aan te steken.

Voorkom dat indezelfde ruimte waar u de kachel stookt een afzuigkap aanstaat. Raak de gelakte delen nooit aan bij het opwarmen van de haard.

Eerste keer stoken

Verkleuren van wanden, plafonds en roosters

Na het stoken van de haard+kunnen wanden, plafonds en roosters verkleuren. Dit komt doordat stofdeeltjes verbranden in de convectiemantel. Dit is een naturuurlijk proces waar WANDERS Niet verantwoordelijk voor is. Om verkleuring te minimaliseren verwijzen wij hier het advies dat gegeven worden in de sfeerhaardenbranche. Uw installmentar kan u.daarover informeren.

Wanner u de Solea voor de eerste keer gebruikt,要去 de haard 'instoken'. Het toestel is voorzien van een hittebestendige laklaag die bij temperaturen hoger dan

400 graden Celcius in de kachel branden. Dat gebeurt de eerste paar keren dat u stookt, als de temperaturen oplopen tot 600 graden Celcius. Overigens kan dit 'instoken' een onaangename geur met zich meebrengen, maar die is onschadelijk. We raden u aan om de kachel -de eerste 4 tot 5 keer dat u stookt- minimaal 6(uur te latenten branden met Niet te veel brandstof. Ventileer deruimte goed terwijl u stookt. Zorg ervoor dat indezelfdereuimte geen afzuigkap aanstaat terwijl de haard brandt; een afzuigkap trekt verbrandingslucht weg die de haard nodig heeft.

Tijdens het instoken kan er aanslag komen op het glas van de kacheldeur. Deze aanslag verwijdert u eenvoudig met eenlicht vochtige doek, als de kachel koud is. Gebruik eventueel special schoonmaakmiddel voor keramische kookplaten. Raak het schone glas Niet meer met de vingers aan. Vingerafdrukken branden in het glas en+zijn daarna Niet更是 verwijderen.

Nieuwbouwwoning of recente renovatie?

Wachtzeswekenmetstokenineennieuwbouwwoning die recent is opgeleverd, of een ruimte die onlangs sterk is gerenoveerd. In muren en plafonds zitten dan nog gassen, weekmakers en vocht afkomstig van stuc- en schilderwerk. Door de warme luchtstromen, kunden de vele stofdeeltjes in de ruimte verkleuren en vastplakken aan wanden en plafonds. Ook het vocht in de muren en plafonds worden warm, wat gele vlekken kanveroorzaken.

Brandstof

Houtsoort	Droogtijd
Den, Populier	1	jaar
Linde, Wilg, Spar, Berk, Es, Els	1,5	jaar
Fruitboom, Beuk	2	jaar
Eik	2,5	jaar

De Solea kan alleen gestoekt worden met hout. Leg Niet meer dan 3 tot 4kg brandstof tegelijk in de kachel. Gebruik alkijd schoon, gekapt hout dat voldoende droog is. Zie voor de droogtijden bovenstaande tabel. Nat hout verbrandt slecht en zorgt voor overmatige rookontwikkeling. Daardoor kan de ruit van uw haard zwart van roet worden. Ook+kennen roetdeeltjes zich vastzetten in het rookkanaal. Dat vergroot de kans op schoorsteenbrand.

Vers nat hout, bevat ongeveer 50 % procent vocht. Na een jaar drogen, bevat gekloofd hout nog 20 % vocht. Na twee jaar drogen is het vochtpercentage gedaald tot 12 tot 15 procent. Droog hout geeft een moot vlambeeld en weinig tot geen rook. Tijdens het branden hoort u het

hout knapperen. Nat hout geeft een sissend geluid, veel rook en een minimaal vlambeeld. Het vermindert het stookplezier en rendement aanzienlijk.

Gebruik geen paraffinehoudende houtblokken in uw haard. Als de deur gesloten is, smelt door de hove hitte de paraffine te snel uit de houtblokken. De verruilde rookgassen die hierdoor ontstaan slaan direct neer op het glas van de kacheldeur, branden in het glas en zichn dan nicht meer te verwijderen.

Gebruik geen hout dat is geverfd, geimpregneerd, verliimd of anderszins bewerkt. De rookgassen zijn zeer schadelijk voor het milieu en konnen uw haard aantasten. Ook is het verboden om plastics en ander afval te verbranden vanwege de giftige rookontwikkeling.

De optimale stookwijze

Houtsoorten en opslag

Alle soorten schoon, gekapt en droog hout Aunt u gebruiken als brandstof. Harde houtsoorten zoals eik, beuk en berg branden langzaam, geen veel warmte af en vormen gemakkelijk houtskool. Zachtere houtsoorten zoals spar, den en populier geen meer vlammen, maar minder warmte en minder houtskool.

Hout kunt u het Beste opslaan op een winderige plek, beschut gegen de regen. Zo droogt het hout op een tatsächlijke wijze. Stapel de houtblokken op een oude pallet of rooster. Zo kan het hout ook vanaf de onderkant drogen en komen de onderste houtblokken Niet in contact met water.

Kachels van WANDERSzoek zo ontworpen, dat ze maximaal rendement leveren. Een goed gestookte houtkachel kan een rendement halen van ongeveer 75% . Hierdoor heeft u minder hout nodig voor evenveel warmte. Bovendien geeft een goed gestookte kachel minder rookveruiling. Een,aantal tips voor optimaal stockplezier:

• Sluit bij stoken met hout het schudrooster voor een regelmatige verbranding.
• Stook uw kachel algijd met een gesloten deur; daardoor verbeterd uw stookrendement 8 tot 10 koer. Bij een open deur trekt de schoorsteen更是 lucht aan dan nodig voor een goede verbanding. De relatief koude lucht koelt het vuur af. Tevens voorkomt u brandschade door möglichuk uitspattende vuurdeeltjes, met name van naaldhout.
• Leg Niet meer dan 3 houtblokken ineens op het vuur. Veel brandstof ineens werkte efficiente verbranding tegen en belast het milieu onnodig.
• Ventileer de ruimte goed als uw haard brandt. Een

knetterend houtvuur verbruikt minimaal 25 kubieke meter lucht per uur. Zet nooit uw afzuigkap aan als uw kachel indezelfde ruimte brandt.

Voer alleen als u begint te stoken extra lucht toe via de aslade van uw houtkachel. Sluit de aslade na 5 tot 10 minutes. Sluit u de aslade Niet, dan worden de houtverbranding door de extra lucht te sterk opgejaagd, en krijgt uw haard te weinig vrij om+zijn warmte af te Geven aan de kamer. Ook kan de haard oververhit raken en beschadigen.
- Wees voorzichtig met stoken bij mist of windstil wee. Bij windstil wee is er nauwelijks trek in de koude schoorsteen. Omdat rook zwaarder is dan lucht bestaat de kans dat de rook dan de kamer instroomt. Bij mist zal de rook uit de schoorsteen (buiten) snel afkoelen, omlaag zakken en overlast veroorzaken in uw omgeving.
- Doof het vuur Niet plotseling met water maar het opbranden. De materialen binnen in de haard konnen verrormen of scheuren door plotselinge, grote temperatuurverschillen.
- Vermijd het overmatig toevoegen van brandstof. Hierdoor komt er teveel warmte vrij. U belast hiermee het toestel en het raakt blijvend beschadigd.

Schoorsteen en rookkanaal

Watete doen bij schoorsteenbrand.

Bij schoorsteenbrand sluit u direct de afsluitklep in de schoorsteen en alle luchttoevoerkanalen. Bel de brandweer. Na het blussen要去en schoorsteen en kachel opnieuw worden gekeurd door uw installateur.

De schoorsteen is het belangrijkste onderdeel van uw houthaard. De juiste schoorsteen voorkomt rook in de kamer, aanslag op de ruit en slechte verbranding. Voordat hij tot installmentie overgaat, dient uw installerateur, of een erkend schoorsteenveger, te controleren of het schoorsteenkanaal over de gehele lenghte een diameter heeft van minimaal 150 millimeter en of het kanaal schoon, glad en lekdicht is.

Schoorsteen met een goede trek

Warme lucht wil opstijgen. Van dat principe maakt iedere schoorsteen gebruik. Wat meehelpt, is als de wind bij de schoorsteenmond ook nog eens de luchtuit de schoorsteen 'wegzuigt'.

Soms kan valwind richtig het omgekeerde effect给他们, en de lucht juist terug de schoorsteen inblazen. Ook relatief zware koude mistlucht kan een goede trek van uw schoorsteen gegenwerken, evenals een lang rookkanaal met een ruw oppervlak

en veel bochten. Bij slechte natuurlijke trek kan uw installerateur u voorlichten over het gebruik van een ventilator voor uw rookkanaal.

centimeter op het rooster te lately liggen. Zo beschermen u het gietijzer.

• Maak het schudrooster in de kachel met een zachte borstel schoon.
• Reinig de kachel aan de buitenkant met een Licht vochtig doek die nicht pluist. Gebruik geen agressieve schoonmaak- en/of schuurmiddelen.
• Maak het koude glas in de deur schoon met schoonmaakmiddel voor keramische kookplaten. Raak het schone glas Niet meer met de vingers aan; vingerafdrukken branden in het glas en+zijn daarna Nieteer te verwijderen.
• Olie af en toe de scharnieren en deursluiting.

Gebruik geen agressieve schoonmaak- en/of schuurmiddelen

Buiten gebruiktelling

• Sluit alle deuren en luchttoevoeren in het zomerseizoen
• Plaats vochtabsorberend zout in de kachel als die in een vochtige ruimte staat
• Smeer het schone, gietijzeren stookgedeelte in met een neutrale vaseline.

Jaarlijs onderhoud

• Laat, in verband met brandveiligheid en een eventuele brandverzekering, ieder一年多 uw schoorsteen grondig vegen door een erkende schoorsteenveger.
• Laat Jaarlijks de dichtheid controlleren van de rookgasafvoer en de verbrandingsluchttoevoer van het dubbelwandige rookkanaalsystem
• Laatjaarlijks het volledige kanalensystemeerm controeren, inclusief de dak- of geveldoorvoer en de uitmonding net buiten de gevel.
• Laat elk jaar de schuiven en/of kleppen controleren op hun werking.
• Laat Jaarlijks alle afdichtingen van deuren en glasramen controlleren op slijtage.
• Laat Jaarlijks het schudrooster controleren op breuk.

Veiligheid

Met een houtkachel van WANDERS heeft u een comfortable en veilige warmtebron in lui. De brandveiligheid begint bij correcte installmentie en een goed werkend rookgasafvoerkanaal. Uw installeur dient zich daartoe te houden aan de installmentevoorschriften, zoals omschreiben op pagina 8 en verder. Voor veilig stoken zich de volgende punten van belang:

1. Stook uw houtkachel zo veel möglichk met een gesloten kacheldeur. Dat verhoegt het rendement en is veel better voor het milieu.
2. Voorkom dat keine kinderen of hulpbehoevenden in de buurt van een brandende kachel komen en LAST ze zeker Niet alleen als de haard brandt. Gebruik eventueel een haardschem.
3. Giet of leg geen brandbare vloeistoffen en materialen op de kachel. Dit kan de kachel onherstelbaar beschadigen.
4. Plaats de kachel nooit voor een muur behangen met brandbare materialen (zoals papierbehang)
5. Bouw de Solea houtkachel nooit in.
6. De afstand van de Solea tot dechyterliggende brandvrijewand moet minimaal 10 centimeter zichn, in alle gedraide posities.
7. De afstand van de glaszijde van de haard tot aan de muur要去igtijd更是n dan 80 centimeter, in verband met brandveiligheid.
8. Plaats geen brandbare materialen, bijvoorbeeld gordijnen, houten voorwerpen (kasten scholderijen), vlak bij de kachel en het rookkanaal. Houd minimaal een afstand aan van 100 centimeter vanaf de buitenzijde van de haard of het schoorsteenkanaal.
9. Als de vloer rond de houtkachel van brandhaar materiaal is, gebruik dan een vloerplaat. Zie voor de minimale afmetingen de installmentievoorschriften op pagina 9.
10. De houtkachel mag alleen gerepareerd worden met originele onderdelen en door een erkend installateur.

Garantie

Op de Solea houtkachel biedt WANDERS Metaalproducten B.V. te Netterden een garantie van 5aar na aankoopdatum, mits de houtkachel op de juiste wijze is geinstallerd en worden gebruikt volgens de aanwijzingen in deze handleiding. Onder de garantie vallen alle gebreken die te herleiden zijn tot materiaalen constructiefouten. In die geallen ontvangt u gratis neue onderdelen. Arbeidsloon en andere kosten vallen nicht onder de garantie. Defecte onderdelen kutu franco toezenden aan WANDERS Metaalproducten B.V., Amtweg 4, 7077 AL, Netterden.

Voordat dehoutkachel geplaatstwordt, moet u controleren of er zichbare schade is aan het toestel. Mocht dat zoijken, dan moet u het toestel Niet accepteren, maar contact opnemen met uw leverancier.

Buiten de garantie vallen: het glas, storingen ontstaandoordeelkundig gebruik; Niet juiste naleving van de landelijkke voorschriften en de bijgevoegde installmenten bedieningsvoorschriften; installment door een Niet door

WANDERS erkende installmenter of dealer; verwaarlozing van het toestel en bij wisseling van eigenaar. De garantie vervalt ook bij gebruik van een verkeerde brandstof en het overbelasten van het toestel.

Voor de volgende onderdelen geldt een garantietermijn van 1aar: alle gietijzeren en vermiculite onderdelen, de elektrische onderdelen, dethermostaatklep en de lak.

WANDERS is Niet verantwoordelijk voor eventuele scheuren in sierpleisterwerk en verkleuringen van wanden, plafonds en/of roosters na het stoken van de haard. Verkleuringen können ontstaan doordat

stofdeeltjes verbranden in de convectiemantel. Om de kans op scheuren in sierpleisterwerk en eventuele verkleuringen te minimaliseren verwijzen wij maar het advies dat gegeven worden in de sfeerhaardenbranche. Uw installmentar kan u hierover informeren.

Klachten worden in behandeling genomen nadat de verkoopfirma of installerateur een klacht heeft ingediend, vergezeld van een kopie van de aankoopbon met aankoopdatum. Reparations geenrecht op verlenging van de garantietermijn. Alle gevolgschade wordenuitgesloten.

Installievoorschriften Solea

Voorbereiding	8
Installatievoorschriften Solea	8
Brandveiligigkeit	9
Installatie	9
Reparaties	10
Technische gegevens Solea	10

Algemene aanwijzingen

De Solea is gekeurd volgens de internationale normering EN 13240 en kennen een extra uitbreidingsnormering voor optimaal milieuvriendelijk stoken met betrekking tot rookgassen (art. 15a B-Vg. Des BmfWA). De kachel kan aangesloten worden op een rookkanaal waar meerere kachels op zijn aangesloten. De Solea mag nooit worden ingebouwd.

Het toestel mag alleen geplaatst en aangesloten worden door een erkend installerateur en volgens de onderstaande installmentevoorschriften. Daarnaast gelden de nationale en lokale wet- en regelgeving voorplaatsing en gebruik van houtkachels. WANDERS biedt geen garantie wanner de Solea onvolledig of onjuist is aangesloten of geinstalleerd.

Het is nicht toegestaan de kachel teplaatsen in:

• Trappenhuizen, behalte in gebouwen met nicht meer dan 2 woningen.
• Algemeen toegankelijke galerijen en gangen.

• Ruimtes waarlicht ontvlambare of explosie gevaarlijke stoffen worden verwerkt.

• Ruimtes waar een mechanismisch afzuiigsysteme is geplaatst, behalve wanner u de luchtaanvoerrechtstreeks van buiten haalt, zodate een gevaarloze verbranding verzekerd is.

Voorbereiding

Het schoorsteenkanaal

Voordat u de Solea staat dient u de volgende punten in acht te nemen:

• Als u de kachel aansluit op een bestaande schoorsteen, dan要去 die eerst vakkundig schoongemaaakt en gecontroleerd worden door een erkend schoorsteenveegbedrijf. Eventuele aflsuitkleppen dienen te worden verwijderd.
• De rookgasafvoer van de haard dient zonder omwegen te worden aangesloten op het schoorsteenkanaal.
• De onderdruk in het schoorsteenkanaal moet minimaal 10Pa of 0,1 mbar zich.

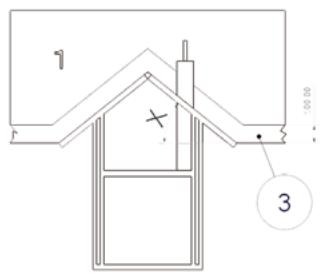

• Het schoorsteenkanaal dient alkijd inuitmondingsgebied 1 ui te komen (zie illustratie)

dakhelling x groter dan 23

dak helling × kleiner dan 23

• Het schoorsteenkanaal dient tenijdte vanplaatsing schoon en lekdicht te zichen en zonder enigebelemmering een diameter van minstens 150 millimeter te hebben.
  Eventuele bochten in het rookkanaal mogen nicht groter zijn dan 45 graden.
  U dient zich ervan te overtuigen dat het schoorsteenkanaal de rookgassen voldoende, goed en veilig kan afvoeren.

Brandveiligheid

In verband met brandveiligheid is het belangrijk om de onderstaande voorschriften in acht te nemen voordat de kachel en het rookgaskanaal zich worden geinstalleerd.

1. De vrije afstand tot de brandvrije hinterwand is minimaal 10 centimeter.
2. Brandbare materialen zoals gordijnen, meubels en glazen objecten dieren minimaal 80 centimeter van de buitenzijde van de kachel te staan.
3. De muur darüber de kachel moet UIT brandvrijne materialen bestaan of moet ermee geisoleerd worden. Het te gebruiken isolatiematerialiaal dient een temperatuur van 700 graden Celcius te weerstaan en een dichtheid van 80~kg / m3 te hebben. Zie voor eventueel te gebruiken isolatiematerialien de tabel op pagina 11.
4. Indien de rookgasafvoer door een plafond en/of dak gaat dat bestaat uit brandbare materialen, dienen plafond en dak ongeveer 80 centimeter rond bekleed te worden met brandvrijne materialen. Let hierbij op balklagen en eventuele elektrische leidingen.
5. Tussen de kachel en dragende, stalen constructieonderdelen要去 minimaal een afstand van 50 centimeter zitten (in allerichtingen).
6. Houten constructieonderdelen binnen het stralingsbereik van de kachel (ongeveer 80 centimeter vanaf de buitenzijde van de kachel) dieren brandvrij bekleed te worden.
7. De vloer rondom de kachel moet uit brandvrijeme materialen bestaan, zodat eventuele as uitval geen schade kanveroorzaken aan de vloer. Het brandvrijge gedeelte beslaat een cirkel met een minimale straal van 65 centimeter, gerekend vanuit het midden van de kachel. Heeft u een houten vloer, dan kan uw kachel op een Ronde, brandvrijje vloerplaat

staan.

1. Voorkom bij hetplaaten van de haard warmt-edoorslag. De warmte afgithe van een brandende haard kan door de muur hebektrekken. Dit kan zelfs brand veroorzaken aan de andere kant van de muur. Voorkom dit.

Installatie

De Solea is gekeurd volgens de internationale normering EN 13240 en kennen een extra uitbreidingsnormering voor optimaal milieuvriendelijk stoken met betrekking tot rookgassen (art. 15a B-Vg. Des BmfWA). De kachel kan aangesloten worden op een rookkanaal waar meertere kachels op zijn aangesloten. De Solea mag nooit worden ingebouwd.

Het toestel mag alleen geplaatst en aangesloten worden door een erkend installerateur en volgens de onderstaande installmentevoerschriften. Daarnaast gelden de nationale en lokale wet- en regelgeving voorplaatsing en gebruik van houtkachels. WANDERS biedt geen garantie wanner de Solea onvolledig of onjuist is aangesloten of geinstalleerd.

Verbrandingsluchttoevoer

De haard dient voldoende verse verbrandingslucht toegevoerd te krijgen. Maak indien nodig een extra luchttoevoeropening, zo zicht möglichk bij de kachel; zo vermijdt u tocht. Een extra luchttoevoeropening is absolutut vereist indien:

• Het vertrek is voorzien van een warmte terugwinsystem.
• Het vertrek is voorzien van een centraal afzuigssystem.
• Een afzuigkap indezelfde ruimte staat.

De luchttoeoperopening要去afsluitbaarzijn indien\ deze door een brandwerende muur loopt.

Zijn er meerereverbrandingstoestellen indezelfderuimte aanwezig, dan要去en er voldoende luchtopeningen zijn om een zorgeloze verbranding te garanderen.

Aansluiten van de haard

Verzeker u ervan dat de vloer het gewicht van de haard probleemloos kan dragen.

Volg, voordat u de haard monteert, eerst de aanwijzingen op uit het vorige hoofdstuk 'Voorbereiding'. Let op dat u uw rug en de vloer Niet beschadigtijdens de installmentie.

1. Sluit de Solea aan op een bestaande schoorsteen.
2. De onderdruk in het rookkanaal moet 10 tot 12 Pa (0,1 tot 0,12 millibar)়n.

3. Neem brandbeschemende maatregelen (zie de punten 1 t/m 8 op pagina 9)

4. Plaats de kachel op de uitgekozen plek.

5. Stel de kachel waterpas.
6. Plaats de pijp:tussen de kachel en het afvoerkanaal. Sluit op het verbindingsstuk (de pijpmond) een stuk buis aan van 0 150 millimeter met een zo recht mogelijk overgang van de kachelaar het schoorsteenkanaal. De buis moet minstens van twee millimeter dik staal zich. Let op: de buis zet in de lengte ongeveer 1 cm per meter uit. Zorg ervoor dat de afvoer nicht klemt:tussen het pijpmondje en het plafond.

Reparations

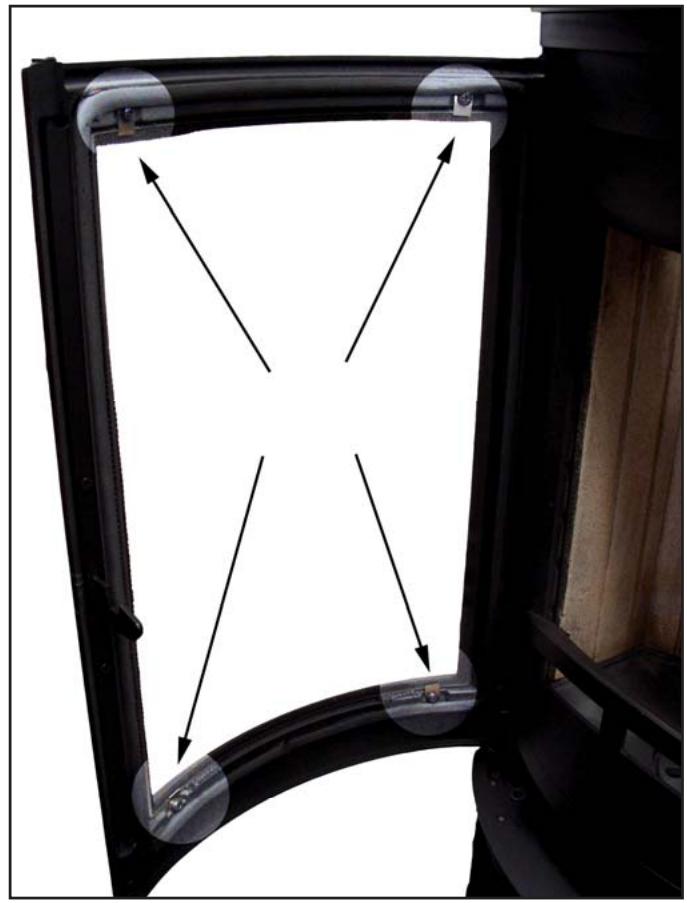

Vervangen van het glas

Let er op dat het glas scherp is.

Verwijder de 4 schroeven en veerplaatjes in de binnenhoeken van de deur.

Haal voorzichtig het glas en eventuele scherven weg.

Verwijdersen van het glas

Deur sluiting	Ba	I/II
Nominaal vermogen*	7	kW
Pijpdiameter verbrandingsgassen	150	mm
Maximale vulling bij hout	3	kg
Maximale vulling bruinkool	-	kg
Inhoud verbrandingskamer	0,05	m3
Oppervlak bodem verbrandingskamer	0,08	m2

• nominale warmte van 7 kW worden verkreten bij een schoorsteentrek van 0,12 mbar

Brandstof, houtblokken, 30 × 10 ~cm

Max. opleg hoeveelheid	3 stuks
Primaire luchtklep	max.
Secundaire luchtopening	max.
Brandtijd brandstof	ongeveer 1aar

Rookgaswaarden volgens DIN 4705, DIN 18895 deel 2

Bij gesloten deur	hout
Rookgashoeveelheid	7,6	g/s
Rookgastemperatuur	292	°C
Voordruk	0,10	mbar
Rendement	78,9	%
CO op 13% O2	0,07	%
Fijnstof	26	mg/m3
Keuringsinstituut 1625 . Keuringsnorm EN13240 . Keuringsrapport nr. RRF-40 0169

Richtwaarden voor de inhoud van de te verwarmen ruimte:

Niet alle vertrekken voldoen aan de huidige isolatiewaarden. Voor de inhoud van de te verwarmen ruimte{kennen volgens DIN 18893 de volgende waarden aangehonden worden:

Bij gunstige verwarmende omstandigheden: bereken volgens DIN 4701

Bij minder gunstige omstandigheden: 120 m3

Bij ongunstige omstandigheden: 82 m3

Voor tijdelijke verwarming, bij een onderbreking van meer dan 8uur, kan voor de te verwarmen inhoud 25% );
minder gerekend worden.

Tabel isolatiematerialial, NB: alleen wat in het gearceerde gebied staat is toegestaan

Isolatie		Verpakt		Warmtegeleiding		Bovenste gebruikstemp.		Dichtheid
nr	artikel	nr	vorm	nr	verpakt	nr	°C	nr	kg/m3
10	mineraal Wol	01	banen	01	matten verstikt	10	100	02	20
11	glaswol	02	losse Wol		matten verstikt	12	120	03	30
12	steenwol	03	wol	02	matten verstikt	14	140	04	40
13	slakken		granulaat		g. kromme 2	16	160	05	50
		04	vilt					06	60
		05	lamellen mat	10	schilfers			07	70
					g. kromme 1			08	80
		06	matten verstikt	11	schilfers			09	90
		07	platen		g. kromme 2			10	100
		08	schalen			72	720	11	110
		09	segmenten	20	platen	74	740	12	120
		10	gevlochten		g. kromme 1	76	760	13	130
				21	platen
					g. kromme 2			18	180
		99	overige	99	enkel	99		99

Zoek in dezeABEL het isolatiematerialiaaluit. Groep 99 is NIET toegestaan.

GB
