SHU 5 SLI COMFORT - Chauffe-eau instantané STIEBEL ELTRON - Notice d'utilisation et mode d'emploi gratuit

Intitulé	Valeur / Description
Type de produit	Chauffe-eau instantané électrique
Capacité	5 litres
Alimentation électrique	230 V
Dimensions approximatives	300 x 200 x 200 mm
Poids	3,5 kg
Puissance	3,5 kW
Débit d'eau chaude	2,5 l/min à 35°C
Fonctions principales	Chauffage instantané de l'eau, réglage de la température
Installation	Montage mural, raccordement facile à l'eau et à l'électricité
Entretien et nettoyage	Vérification régulière de l'état des filtres, détartrage recommandé
Pièces détachées et réparabilité	Disponibilité de pièces de rechange, facilité de réparation
Sécurité	Protection contre la surchauffe, protection contre les éclaboussures (IP25)
Garantie	2 ans
Informations générales	Idéal pour les petits espaces, convient pour les lavabos et éviers

FOIRE AUX QUESTIONS - SHU 5 SLI COMFORT STIEBEL ELTRON

Comment installer le STIEBEL ELTRON SHU 5 SLI COMFORT ?

Pour installer le STIEBEL ELTRON SHU 5 SLI COMFORT, suivez les instructions fournies dans le manuel d'utilisation. Assurez-vous de couper l'alimentation électrique avant l'installation et de respecter les normes de plomberie en vigueur.

Pourquoi l'eau ne chauffe-t-elle pas ?

Si l'eau ne chauffe pas, vérifiez d'abord que l'appareil est bien alimenté en électricité. Assurez-vous également que le thermostat est réglé à la bonne température et qu'il n'y a pas de fuites dans les conduites d'eau.

Quel est le débit d'eau du STIEBEL ELTRON SHU 5 SLI COMFORT ?

Le STIEBEL ELTRON SHU 5 SLI COMFORT a un débit d'eau pouvant atteindre 5 litres par minute, en fonction de la température d'eau entrante.

Comment régler la température de l'eau ?

Pour régler la température de l'eau, utilisez le bouton de réglage situé sur le panneau de contrôle de l'appareil. Tournez le bouton pour sélectionner la température désirée.

Que faire si l'appareil fait des bruits étranges ?

Des bruits étranges peuvent indiquer un problème. Vérifiez s'il y a des obstructions dans les conduites d'eau ou si l'appareil nécessite un détartrage. Si le problème persiste, contactez un technicien.

Comment nettoyer le STIEBEL ELTRON SHU 5 SLI COMFORT ?

Pour nettoyer l'appareil, débranchez-le et essuyez-le avec un chiffon doux et humide. Évitez d'utiliser des produits chimiques abrasifs qui pourraient endommager la surface.

L'appareil a-t-il besoin d'entretien régulier ?

Oui, un entretien régulier est recommandé. Vérifiez les filtres et les conduites d'eau tous les six mois et effectuez un détartrage au moins une fois par an, surtout dans les zones avec de l'eau dure.

Que faire en cas de fuite d'eau ?

En cas de fuite, coupez immédiatement l'alimentation en eau et en électricité. Inspectez les connexions et les tuyaux pour détecter l'origine de la fuite. Si nécessaire, contactez un professionnel.

Quelle est la garantie du produit ?

Le STIEBEL ELTRON SHU 5 SLI COMFORT est généralement couvert par une garantie de deux ans. Veuillez consulter le manuel d'utilisation pour plus de détails sur les conditions de garantie.

MODE D'EMPLOI SHU 5 SLI COMFORT STIEBEL ELTRON

1. Instructions d'utilisation 11 1.1 Description de l'appareil 11 1.2 Sommaire des informations essentiel
2. Instructions de montage 12 2.1 Composants de l'appareil 12 2.2 Description de l'appareil 12 2.3 Caractéristiques techniques 12 2.4 Normes et ré
3. Dépannage 13

4. Environnement et recyclage 13 5. Garantie 13

1.1 Description de l'appareil

Le ballon d'eau chaude sanitaire fermé (à écoulement libre) conserve en permanence l'eau à la température pré-sélectionnée. - Seules des robinetteries de pression reliées au groupe de sécurité peuvent être installées.

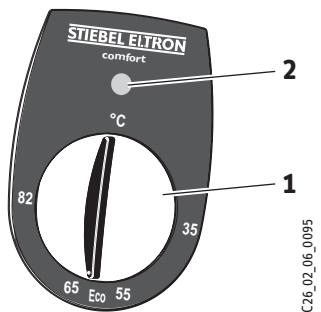

1.2 Sommaire des informations essentielles

• Régler la température de sortie souhaitée pour l'eau chaude sanitaire à l'aide du sélecteur de température (1). L'appareil chauffe quand le témoin (2) s'allume.

Réglage de la température

°C = froid. Dans cette position, le chauffe-eau est protégé du gel, mais pas la robinetterie ni les conduites d'eau. Eco = position économique recommandée (environ 60°C), éentartrage minimum. 82 = température maximale régulable.

Remarque:

Si l'utilisateur le souhaite, l'installateur peut limiter la température au niveau de l'appareil (voir 2.8 « Première mise en service »), afin que la température puisse être réglée en continu jusqu'à la limite de température.

Temps de montée en température:

Si la totalité du contenu du chauffe-eau est prélevée, le temps de montée en température est celui du diagramme.

Exemple SHU 5 SLi:

Réglage de la température

Temps de montée en température

65°C

ca. 9,5 min

Débit d'eau mitigée:

En réglant la température, vous pouvez prégler le débit d'eau mitigée pour obtenir, par exemple, de l'eau à une température de 40°C.

SHU 5 SLi:

Sélection de la température 65 °C

Eau froide d'appoint 15 °C

Débit d'eau d'appoint ca. 10 I

1.4 Observations importantes

Le ballon d'eau chaude est soumis à la pression de l'eau.

• Pendant l'échauffement, de l'eau s'écoule de la soupape de sécurité. Si, une fois l'échauffement terminé, de l'eau s'écoule de la soupape de sécurité, mettre l'appareil hors tension et purger la pression. Appeler un installateur.
• La conduite d'évacuation du groupe de sécurité ne peut pas être fermée.
• Si la température régée est supérieure à 45°C, de l'eau atteignant une température élevée risque de couler immédiatement!
• En cas d'utilisation de l'appareil par des enfants ou des personnes atteintes d'un handicap physique, sensoriel ou mental, il faut veiller à ce que ceux-ci le fassent uniquement sous surveillance ou après avoir reçu les consignes appropriées. Surveillance les enfants afin de s'assurer qu'ils ne jouent pas avec l'appareil - Risque de brûlure !
• Si ce risque ne peut pas être évité, nous vous recommandons de demander à l'installateur de régler la température limitée.

Un dépôt de calcaire peut boucher l'écoulement d'eau et provoquer ainsi une mise sous pression du chauffe-eau.

Les signes d'unentartrage sont des bruits d'ébullition et un écoulement d'eau restreint. Dans ce cas, faire détartrer le chauffe-eau et la robinetterie par l'installateur.

Le retrait du bouton du sélecteur de température ne doit être effectué que par un installateur qualifié!

Les informations de cette notice d'utilisation et de montage doivent être respectées. La notice contient de précieuses informations qui garantissent le bon fonctionnement, la sécurité, et la longévité de votre appareil.

1.5 Entretien et maintenance

Un chiffon humide est amplement suffisant pour l'entretien du capot. Ne jamais utiliser des produits de nettoyage abrasifs ou corrosifs!

Les travaux de maintenance doivent être effectués exclusivement par un liste.

... Pas d'eau chaude:

Vérifier le réglage du sélecteur de température, le connecteur ou le fusible.

Bruits d'ébullition dans le chauffe-eau:

Faire détartrer l'appareil et la robinetterie par un spécialiste

Voir également 3. « dépannage par l'utilisateur et l'installateur

Si vous devez faire appel à un spécialiste pour résoudre un problème qui persiste, afin qu'il puisse vous venir en aide et plus rapidement, vous devez lui communiquer les informations suivantes figurant sur la plaquette signalétique (8) de l'appareil.

C26_02_06_0010

L'installation et le raccordement électriques doivent exclusivement être effectués par un spécialiste, compte tenu des consignes visées dans cette notice de montage.

2.1 Composants de l'appareil a

1 Sélecteur de température 2 Voyant lumineux 3 Arrivée d'eau froide (bleu) 4 Sortie d'eau chaude (rouge) 5 Cordon d'alimentation 6 Barrettes d'accrochage 7 Corps de chauffe électrique avec manchon de protection pour le régulateur et le limiteur de température. 8 Plaquette signalétique de l'appareil.

2.2 Description de l'appareil

Ballon sous évier fermé (à écoulement libre) pour un montage sous évier destiné à l'alimentation d'un ou de plusieurs points de puissance pour le réchauffement d'eau froide selon EN 806.

Seule une utilisation avec des robinetteries sous pression reliées au groupe de sécurité SVMT est autorisée.

2.3 Caractéristiques techniques

Se référer aux indications de la plaquette signalétique de l'appareil.

Type	SHU 5 SLi	SHU 10 SLi
Capacité nominale	5 l	10 l
Mode de construction	fermé
Surpression admis-sible	0,7 MPa
Pression de contrôle(récipient brut)	1,4 MPa
Poids	5,2 kg	7,6 kg
Puissance de chauffe	2 kW
Tension	230 V
Débit maximal	5 l/min	10 l/min
Indice de protection selon EN 60529	IP 24 D
Cordon d'alimentation avec fiche	Environ 650 mm
Plage de réglage de la température (réglage en continu)	Environ 35 °C - 82 °C

Tableau 1

2.4 Normes et réglementations

Le bon fonctionnement et la sécurité d'utilisation de cet appareil ne sont garantis que moyennant l'utilisation d'accessoires et de pièces de rechange d'origine Stiebel Eltron.

Raccordement électrique

L'installation moyenne une conduite électrique directe (fixe) n'est pas autorisée.

- Raccordement avec connecteur encastré

Une prise de courant avec terre est requise. Celle-ci doit être librement accessible après l'installation de l'appareil.

En cas d'utilisation de fiches et de prises spécifiques à un pays déterminé, celles-ci doivent être dotées d'une terre et être conformes aux normes nationales en vigueur.

Raccordement fixe

En cas de raccordement fixe à un réseau de courant alternatif (boîte de raccordement de l'appareil), l'appareil doit pouvoir être coupé du secteur par un dispositif de coupure ayant un espace intercontact de minimum 3 mm sur tous les pôles.

• Les dispositions de l'entreprise locale de distribution d'électricité et du service des eaux doivent être respectées.

Si les raccordements d'eau au niveau de l'appareil sont échangés, le e-eau n'est plus opérationnel.

• La suppression de 0,7 MPa ne peut pas être dépassée.
• Installer le groupe de sécurité SVMT (0,7 MPa) au niveau du raccordement d'eau froide B. Le groupe de sécurité SVMT, Stiebel Eltron N° de commande 07 34 99, est ajusté à des robinetteries que l'on trouve usuellement dans le commerce.

La conduite d'évacuation du groupe de sécurité doit être posée moyennant une certaine inclinaison. Il convient d'entretenir et d'activer régulièrement le dispositif de sécurité (voir consignes relatives au groupe de sécurité).

2.6 Lieu de montage b

Le chauffe-eau doit être installé dans un local hors gel, à la verticale, les raccordements hydrauliques étant orientés vers le haut.

À proximité d'un point d'eau où l'on pré- lève de l'eau le plus fréquemment.

• Monter les barrettes d'accrochage. En déterminer la position au moyen du gabarit de montage, SHU 5 SLi pages 18 et 19, SHU 10 SLi joint au carton. Sélectionner le matériel de fixation en fonction de la résistance du mur. Le câble de raccordement exceptionnel peut être placé dans le logement prévu à cet effet.
• Suspendre l'appareil.
• Monter les raccordements hydrauliques de façon étanche et à plat:

Droite - bleu = arrivée d'eau froide (3) Gauche - rouge = écoulement d'eau chaude (4).

• Au niveau de la vanne d'arrêt du groupe de sécurité SVMT, régler le débit sur max. 5 l/min pour le modèle SHU 5 SLi ou sur 10 l/min pour le modèle SHU 10 SLi.
• Si deux lavabos doivent être alimentés, nous recommandons des répartiteurs d'eau en T, Stiebel Eltron, n° de commande 07 05 58.
• En cas d'utilisation d'un arrêté-odeurs (p. ex. DN 40 pour les éviers), le tube plongeur du SMVT tombe. Relier la trémie de trop-plein p. ex. au raccordement du lavevaisselle.
• Protéger la conduite d'eau chaude moyennant une isolation thermique (encastrement).

Conduite d'eau chaude et d'eau froide pour 2ème robinetterie à monter sur place, p. ex. tube en cuivre de 10mm. Matière des conduites:

Conduite d'eau froide Conduite d'eau chaude

Tuyau en cuivre tuyau en cuivre

Tuyau en acier tuyau en cuivre

Remarques concernant les tuyauteries en matière plastique.

Dans le cas de ballons, des températures d'exploitation pouvant atteindre max. 82°C peuvent être régles. La temperature maximale peut être limitée à 65°C.

En cas de défaillance, les températures peuvent s'élever jusqu'à 105°C. Les tuyauteries en plastique doivent être prévues pour ces conditions.

2.8 Première mise en service

(Peut exclusivement être effectuée par un spécialiste!)

I. Ouvrir la vanne d'eau chaude de la robinetterie ou positionner le mitigeur sur « chaud » jusqu'à ce que l'eau qui en sort ne contienne plus de bulles. II. Contrôler la soupape de sécurité. Lors de la purge, un jet d'eau plein doit s'écouler. Brancher la prise secteur et sélectionner la température.

Risque de fonctionnement à sec! En cas de modification de l'ordre, le limiteur de température se déclenche. Dans ce cas, le régulateur doit être remplacé et le limiteur doit être réactivé en appuyant sur le bouton de réarmement.

IV. limitation de la température g:

La température max. est réglée au moyen de l'anneau de limitation uniquement en fonction de la limitation de température souhaitée. Pour ce faire, stérer le bouton du régulateur et l'anneau de limitation. Monter l'anneau de limitation selon le réglage maximum souhaité et remettre le bouton du régulateur en place. V. Retirer le film de protection de l'élément de commande.

Remarque:

Lors de la première montée en température, de l'eau de dilatation risque de s'écouler de la sortie des robinetteries.

Remise de l'appareil:

Expliquer le fonctionnement de l'appareil à l'utilisateur et le familiariser avec son utilisation. Attirer son attention sur les risques éventuels (brûlure). Lui remettre le présent manuel d'utilisation et de montage, afin qu'il puisse le conserver.

2.9 Instructions de maintenance

Pour tous les travaux, séparer l'appareil du secteur et décrocher l'appareil du mur.

Ouvrir l'appareil H: a Retirer le bouton du thermostat et l'anneau de limitation de la température. Des

serrer les vis.

b) Abaisser la vis de verrouillage c) Faire pivoter le capot et le retirer. - Changement de la conduite de raccordement électrique :

Un changement éventuel de la conduite de raccordement ne peut être fait qu'à l'aide d'une pièce de rechange Stiebel Eltron n° 02 06 71 (5, n° de commande, voir 1.7 « accessoires spécifiques ») ou, à défaut, un cable H05VV-F3x1,0. Placer la conduite de raccordement dans le guide H !

Plan de raccordement électrique e

• Positionnement de la sonde du régulateur / limiteur dans le manchon de protection :

Lors du remplacement ou du démontage du régulateur / limiteur de température, les sondes doivent être introduites dans le manchon de protection.

• Vidange de l'appareil :

L'appareil doit être vide par les raccords.

Détartrage :

Démonter le corps de chauffe. Enlever le calcaire en surface en tapant prudemment. Tremper la résistance jusqu'à la bride dans un produit détartrant. Test du conducteur de protection :

Retirer la fiche de réseau et le bouton du thermostat. Ce test est effectué sur la vis de fixation du thermostat et au niveau des bornes de terre de la conduite de raccordement.

1. Dépannage par l'utilisateur et l'installateur

Panne	Cause	Solution
Pas d'eau chaude alors que la vanne d'eau chaude est complètement ouverte.	Pas de tension.	Utilisateur / installerur: contrôler les fusibles de l'installation domestique.
	Entartrage du régulateur de jet.	Utilisateur / installerur: nettoyer ou replacer le régulateur de jet de la robinetterie.
	Le limiteur de protection (STB) s'est déclenché.	Installaur: supprimer la cause de l'erreur (remplacer le réguleur de température) et réinitialiser le limiteur en appuyant sur le bouton de réarmement.
Bruit d'ébullition dans le chauffe-eau.	Entartrage du chauffe-eau.	Installaur: détartrer l'appareil.

Tableau 2

Collecte et recyclage des produits en fin de vie Les appareils munis de ce symbole ne doivent

pas être mis avec les ordures ménagères, mais doivent être collectés séparément et recyclés. La collecte et le

recyclage des produits en fin de vie doivent être effectués selon les dispositions et les décrites locales.

5. Garantie

La garantie est à faire valoir dans le pays où l'appareil a été acheté. À cette fin, il faut prendre contact avec la filiale Stiebel Eltron concernée, à défaut l'importateur/agréé.

Le montage, les raccordements, la maintenance ainsi que la première mise en service sont à réaliser par un instituteur qualifié.

Le fabricant ne saurait être rendu responsable des dommages causés par un appareil qui n'aurait pas été installé ou utilisé conformément à la notice de montage et d'utilisation jointe à l'appareil.
