Type de produit	Répartiteur d'antenne (splitter) pour systèmes micro UHF multicanaux
Marque	AKG
Modèle	PS 4000 W
Gamme de fréquences	500 - 865 MHz
Nombre d’entrées antenne	2 (BNC, 50 Ω)
Nombre de sorties antenne	10 (BNC, 50 Ω) : 8 pour récepteurs (4xA, 4xB) + 2 LINK pour cascader
Atténuation ajustable (CLA)	0, 2, 4, 6, 8, 10, 12, 14 dB (commutable par DIP)
Tension d’alimentation	12 V c.c. (via bloc secteur fourni ou alimentation centrale optionnelle PSU 4000)
Courant d’alimentation	2 A (max.)
Dimensions (L x l x H)	200 x 190 x 44 mm
Poids	970 g (environ)
Alimentation des composants actifs	12 V c.c. via câble antenne (max. 3 composants par entrée)
Nombre max. de récepteurs par splitter	4 (en technique diversité)
Cascadage possible	Oui, via sorties LINK A/B jusqu’à 3 splitters par PSU 4000
Montage en rack	19 po, 1 U, demi-largeur (peut être jumelé avec un second splitter)
Accessoires fournis	Bloc secteur 12 V/2 A, kit de montage 19 po (cornières, vis)
Accessoires optionnels	Alimentation centrale PSU 4000, antennes SRA 2 B/W, RA 4000 B/W, amplificateur AB 4000, alimentation à distance ASU 4000
Nettoyage	Chiffon doux légèrement humide ; débrancher le bloc secteur avant
Sécurité	Ne pas ouvrir, ne pas exposer à l’humidité, utiliser uniquement le bloc secteur fourni
Indicateurs visuels	LED OK bleue et LED ERROR rouge pour chaque entrée antenne
Température de fonctionnement	0 °C à 40 °C (estimation)

FOIRE AUX QUESTIONS - PS 4000 W AKG

Comment raccorder les antennes au splitter PS 4000 W ?

Branchez les antennes sur les entrées ANTENNA A IN et ANTENNA B IN (BNC). Pour une installation diversité, utilisez deux antennes. Les antennes actives sont alimentées via le câble coaxial.

Puis-je utiliser le splitter sans alimentation centrale ?

Oui, le splitter fonctionne avec le bloc secteur fourni (12 V/2 A). Dans ce cas, chaque récepteur doit aussi être alimenté par son propre bloc secteur pour éviter la surcharge du splitter.

Comment configurer l'atténuation CLA ?

Retirez la plaque du commutateur CLA (sous le logo AKG) et réglez les trois interrupteurs DIP selon le tableau de la notice (page 26). La position dépend de la bande de fréquences, du type d’antenne, du type et de la longueur du câble.

Que faire si la LED ERROR s'allume ?

Cela indique un court-circuit ou une tension d'alimentation insuffisante sur l'entrée antenne. Vérifiez les câbles et les composants actifs. Consultez le tableau CLA pour adapter la longueur de câble ou ajoutez une alimentation à distance ASU 4000.

Combien de récepteurs puis-je connecter au PS 4000 W ?

Jusqu’à 4 récepteurs en diversité (soit 8 entrées BNC : 1A-4A et 1B-4B). Vous pouvez cascader plusieurs splitters via les sorties LINK pour plus de canaux.

Quelle est la distance maximale entre l'antenne et le récepteur ?

Avec des antennes actives et un amplificateur AB 4000, la distance peut atteindre 100 m (câble RG213). Avec deux amplificateurs en série, jusqu’à 200 m.

Comment monter le splitter en rack ?

Utilisez le kit de montage fourni : retirez les pieds caoutchouc, fixez les cornières de montage sur les côtés, puis vissez le splitter dans le rack. Pour deux splitters juxtaposés, utilisez des éléments de liaison.

Puis-je utiliser des antennes passives ?

Oui, branchez-les directement sur les entrées ANTENNA A IN/B IN. Vous n'aurez pas d'alimentation via le câble. Pour de longues distances, utilisez des amplificateurs AB 4000 avec une alimentation à distance ASU 4000.

Comment nettoyer le splitter ?

Débranchez d’abord le bloc secteur. Utilisez un chiffon doux légèrement humecté d’eau. N’utilisez jamais de produits abrasifs, d’alcool ou de solvants.

Que faire en cas de panne ?

Consultez le tableau de dépannage page 27 : vérifiez les branchements, les blocs secteur, les câbles et les piles des émetteurs. Si le problème persiste, contactez le service après-vente AKG.

MODE D'EMPLOI PS 4000 W AKG

Veuillez lire cette notice avant d'utiliser le système!

1 Sécurité et environnement 20

1.1 Sécurité 20 1.2 Environnement 20

2 Description 21

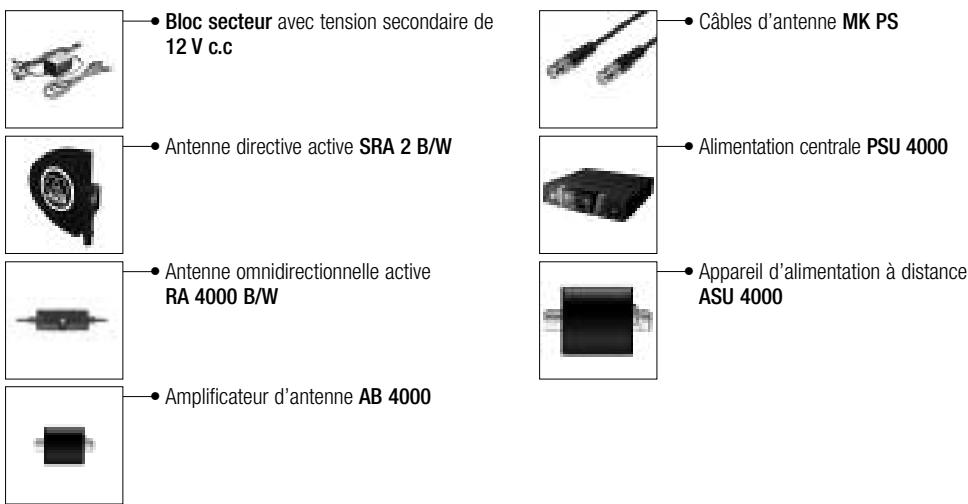

2.1 Introduction 21 2.2 Fournitures d'origine 21 2.3 Accessoires recommandés 21 2.4 Description 21 2.4.1 Façade 21 2.4.2 Face arrière 22 2.5 Alimentation centrale PSU 4000 (optionnelle). 22 2.6 Antennes réceptrices (optionnelles) 22 2.6.1 SRA 2 B/W 22 2.6.2 RA 4000 B/W 22

Mise en service 23

3.1 Montage en rack d'un splitter d'antenne 23 3.2 Montage en rack de deux splitters d'antenne juxtaposés 23 3.3 Installation des antennes 23 3.3.1 Lieu d'installation 23 3.3.2 Montage sur pied 23 3.3.3 Montage sur un mur/au plafond. 23 3.4 Raccordement des antennes. 24 3.4.1 Installation monocanal avec antennes passives 24 3.4.2 Installation monocanal avec antennes actives 24 3.5 Installation multicanaux avec splitter d'antenne PS 4000 W 24 3.6 Commutateur CLA 26

4 Instructions pour le fonctionnement 27

4.1 Généralités 27 4.2 Installations avec alimentation décentralisée 27 4.2.1 Mise sous tension 27 4.2.2 Mise hors tension 27 4.3 Installations avec alimentation centrale optionnelle PSU 4000 27 4.3.1 Mise sous tension 27 4.3.2 Mise hors tension 27

5 Nettoyage 27

Dépannage 27 Caractéristiques techniques. 28

Fig. 8 à 13. 56

1 Sécurité et environnement

1. Faites attention de ne pas renverser de liquide sur l'appareil et assurez-vous que rien ne tombe à l'intérieur par les fentes d'évacuation.
2. Cet appareil ne doit en aucun cas être utilisé dans un local humide.
3. Cet appareil ne peut être ouvert, entretenu et réparé que par le personnel technique autorisé. On ne trouve à l'intérieur du boîtier aucun élément pouvant être entretenu, réparé ou remplacé par un profane.
4. Avant de mesurer l'appareil en service, vérifie si la tension de service indiquée sur le bloc secteur fourni correspond bien à la tension secteur sur le lieu d'utilisation.
5. N'utilisez jamais l'appareil avec une alimentation autre que le bloc secteur pour courant alternatif et tension sortie de 12V c. c. fourni avec l'appareil. Tout autre type de courant ou de tension risquerait de provoquer des sérieux dégâts sur l'appareil!
6. S'il arrivait qu'un objet quelconque ou du liquide pénétre à l'intérieur de l'appareil, mettez immédiatement la chaîne hors service. Débranchez aussi tôt le bloc secteur et faites réviser l'appareil par notre service après-vente.
7. Lorsque vous avez l'intention de rester quelque temps sans utiliser l'appareil, débranchez le bloc secteur. Tant que l'adaptateur est branché sur la prise secteur, l'appareil n'est pas entièrement coupé du secteur lorsque vous le mettez hors tension.
8. Ne placez jamais l'appareil à proximité d'une source de chaleur (radiateur, tuyaux de chauffage, amplificateurs, etc.) ni à un endroit où il risque d'être exposé directement au soleil, à une atmosphère poussièreuse, à l'humidité, à la pluie, aux vibrations ou aux secousses.
9. Pour éviter les parasites et les interférences, posez tous les fils, en particulier ceux des entrées micro, séparation des câbles de puissance et des lignes de secteur. En cas de pose dans un puits ou une conduite pour câbles, les câbles de transmission devront toujours être posés dans une conduite séparée.
10. Pour nettoyer l'appareil, utilisez un chiffon légèrement humide, jamais un chiffon mouillé. N'oubliez pas de débrancher avant le bloc secteur! N'utilise jamais de produits de nettoyage mordants ou abrasifs, non plus que des produits contenant de l'alcool ou un solvant qui risqueraient d'abîmer la peinture et les éléments en plastique.
11. N'utilise jamais le chargeur pour une application autre que celles indiquées dans le mode d'emploi. AKG décline toute responsabilité concernant les dégâts qui résultaient d'une manipulation inappropriée ou d'une utilisation non conforme.

1.2 Environnement

1. Le bloc secteur consomme toujours un peu de courant même lorsque l'appareil est hors tension. Pour économiser le courant, pensez donc à débrancher le bloc secteur lorsque l'appareil restera un certain temps sans être utilisé.
2. Si vous mettez l'appareil à la ferraille, enlevez les piles ou les accus, séparez le boîtier, l'électronique et les câbles et éliminez les différents éléments conformément aux règlements en vigueur.
3. L'emballage est recyclable. Déposez l'emballage dans un réseau de collecte prévu à cet effet.

Nous vous remercions d'avoir choisi un produit AKG.

Lisez très attentivement ce mode d'emploi avant la mise en service de l'appareil. Conservez soignement le mode d'emploi pour pouvoir le consulter lorsque vous vous posez des questions. Nous vous souhaitons beaucoup de succès.

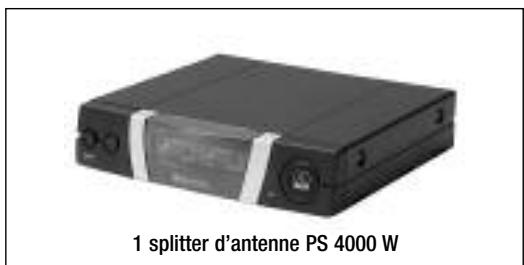

1 kit de montage 19"

Assurez-vous que l'emballage contient bien toutes les pièces indiquées ci-dessus. Si ce n'est pas le cas, contactez immédiatement votre fournisseur AKG.

2.4.1 Façade

Le splitter PS 4000 W est un répartiteur d'antenne fait pour monter des systèmes multicanaux UHF compensant jusqu'à quatre récepteurs par splitter (le nombre effectif de canaux pouvant être utilisés simultanément dépend du plan de fréquences du pays considéré).

Le PS 4000 W possède deux embases d'entrée d'antenne sur lesquelles vous pouvez connecter soit des antennes réceptrices actives SRA 2 B/W ou RA 4000 B/W avec booster (amplificateur d'antenne) incorporé. Les entrées d'antenne délivrent une tension d'alimentation de 12 V c.c. pour un maximum de trois composants actifs, p. ex. une antenne active et deux amplificateurs d'antenne AB 4000. En face arrière on trouve en outre 2 x 4 embases de sortie d'antenne pour jusqu'à 4 récepteurs diversité ainsi que deux embases de sortie d'antenne supplémentaires pour la transmission du signal d'antenne à plusieurs autres splitters PS 4000 W. Le boîtier métallique robuste du PS 4000 W, en demi-largeur 19^ pour 1 U de hauteur, permet de juxtaposer deux splitters dans le même plan d'un rack. L'alimentation du PS 4000 W est assurée par le bloc secteur fourni. Pour les installations au plus de 4 canaux nous recommandons l'alimentation centrale optionnelle PSU 4000 prévue pour trois splitters d'antenne. Les amplificateurs d'antenne comme les splitters sont des appareils à large bande couvrant la totalité de la bande de fréquences UHF.

Fig. 1: Façade du PS 4000 W

Sur la face avant du splitter d'antenne se trouvent les éléments de commande et voyants suivants :

ON/OFF: Touche marche/arrêt. Appuyez sur la touche pour mettre l'appareil sous tension. Pour le mettre hors tension, appuyez de nouveau sur la touche. ANTENNA A, ANTENNA B: La LED OK bleue s'allume lorsque l'embase d'entrée d'antenne ANTENNA A IN/ ANTENNA B IN reçoit la tension d'alimentation correcte pour les composants actifs. Lorsque la tension d'alimentation est court-circuitée ou fait défaut (tombe au-dessous de 2 V) sur une entrée d'antenne, la LED OK correspondante s'éteint et la LED ERROR s'allume. - Les deux LED OK n'indiquent PAS l'état de fonctionnement de l'amplificateur d'antenne correspondant et ne s'éteignent donc pas lorsqu'on débranche un cable d'antenne. CLA : Sous la plaque portant le logo d'AKG se trouve un commutateur DIP à trois positions permettant d'adapter l'entrée d'antenne (ANTENNA A IN, ANTENNA B IN) à différentes longueurs de cable d'antenne.

Remarque :

Voir Tableau 1, page 26.

2.4.2 Face arrière

Fig. 2: Face arrière du PS 4000 W

En face arrière du PS 4000 W se trouvent les entrées et sorties suivantes :

DC IN 12 V/2 A : Embase d'entrée pour un bloc secteur avec tension secondaire de 12 V c.c. (optionnel) ou l'alimentation centrale optionnelle PSU 4000.

ANTENNA A IN, ANTENNA B IN : Embases d'entrée BNC pour les antennes réceptrices externes SRA 2 B/W ou RA 4000 B/W. Si vous utilisez des récepteurs en technique Diversité, vous avez besoin de deux antennes réceptrices (non fournies). Les entrées d'antenne délivrent une tension d'alimentation de 12V c. c. pour les antennes actives.

ANTENNA A OUT TO SR : Les quatre embases de sortie BNC 1A à 4A délivrent le signal d'antenne pour l'élément récepteur A

ANTENNA B OUT TO SR : Les quatre embases de sortie BNC 1B à 4B délivrent le signal d'antenne pour l'élement récepteur B

Outre le signal d'antenne, les sorties 1A à 4A de même que les sorties 1B à 4B délivrent une tension d'alimentation de 12 V c.c. aux récepteurs raccordés.

Le courant délivré par les sorties 1A à 4B ne suffit à alimenter les récepteurs raccordés qu'à condition que le splitter d'antenne soit branché sur l'alimentation centrale optionnelle PSU 4000. - Si vous utilisez le splitter d'antenne PS 4000 W avec le bloc secteur fourni, vous devez brancher aussi tous les récepteurs sur un bloc secteur séparé (fourni). Si vous raccordez les récepteurs au splitter sans bloc secteur, vous risquez une surcharge risquant d'endommager le bloc secteur du splitter.

Voir aussi diagrammes de câblage Fig. 10 à 13.

LINK A TO PS, LINK B TO PS : Le signal HF des deux antennes A et B est disponible sur ces embase de sortie BNC. Vous pouvez relier les embase LINK aux entrées d'antenne d'un autre splitter PS 4000 W en ayant la possibilité de cascader plusieurs splitters.

N'oubliez pas que vous avez besoin d'une alimentation centrale optionnelle PSU 4000 par trois splitters PS 4000 W.

2.5 Alimentation centrale PSU 4000 (optionnelle)

L'alimentation centrale PSU 4000 fournit une tension secondaire de 12V c.c., 2A, pour trois splitters PS 4000 W et les récepteurs qui leur sont raccordés (12 au maximum). Pour plus de détails, veuillez consulter le mode d'emploi du PSU 4000.

2.6 Antennes réceptrices (optionnelles)

On dispose pour le système d'antenne PS 4000 W des antennes directives passives et actives et des antennes omnidirectionnelles actives et passives. Il s'agit pour les unes et les autres d'antennes à large bande couvrant la totalité de la plage de fréquences UHF. Les antennes actives sont alimentées par le splitter PS 4000 W via les câbles d'antenne. Sur les installations complexes avec câbles d'antenne longs, nous recommandons d'assurer l'alimentation des antennes actives à l'aide d'une alimentation centrale PSU 4000, via une alimentation à distance ASU 4000 par antennes.

2.6.1 SRA 2 B/W

La SRA 2 B/W est une antenne directive dotée d'un boîtier robuste, étanche à l'eau, pouvant être utilisée à l'intérieur ou à l'extérieur, principalement indiquée lorsqu'on doit exposer l'antenne à une assez grande distance du lieu d'action. L'amplificateur d'antenne intégré à haut rendement permet d'avoir jusqu'à 100 m de distance entre l'antenne et le récepteur. Avec les câbles d'antenne RG213 et 2 amplificateurs d'antenne AB 4000 en série, vous pourrez augmenter encore la distance et positionner l'antenne SRA 2 B/W jusqu'à 200 m du récepteur.

L'antenne possède une embase de sortie BNC, une LED témoin et un racord de pied intégré. Un pointeur laser optionnel facilite l'orientation précise de l'antenne sur le rayon d'action.

2.6.2 RA 4000 B/W

La RA 4000 B/W est une antenne active omnidirectionnelle dotée d'un boîtier robuste, étanche à l'eau, pouvant être utilisée à l'intérieur ou à l'extérieur, principalement indiquée lorsqu'on doit implanter l'antenne à proximité immédiate du lieu d'action. L'amplificateur d'antenne intégré à haut rendement permet de placer l'antenne jusqu'à 100 m de distance du récepteur. Avec les câbles d'antenne RG213 et 2 amplificateurs d'antenne AB 4000 en série, vous pourrez augmenter encore la distance et positionner l'antenne RA 4000 B/W à 200 m du récepteur.

L'antenne possède une embase de sortie BNC, une LED témoin et un élément raccord intégré.

1. Dévissez les quatre pieds de caoutchouc (1) se trouvant à la base du splitter.
2. Dévissez les deux vis de fixation (2) se trouvant sur chacune des deux parois latérales.
3. Vissez sur l'une des faces latérales la cornière de montage courte 3, sur l'autre face latérale la cornière de montage longue (4) ; ces cornières font partie du kit de montage fourni.
4. Fixez le splitter dans le rack.
5. Devissez les quatre pieds de caoutchouc (1) se trouvant à la base du splitter et sortez les vis (5) des pieds de caoutchouc (1).
6. Devissez les deux vis de fixation (2) de la face latérale droite d'un splitter et les deux vis de fixation (2) de la face latérale gauche de l'autre splitter.
7. Enlevez les panneaux de plastique (3) des faces latérales dont vous n'avez pas dévissé les vis de fixation (2).
8. Introduisez un élément raccord (4) dans chacune des fentes libres de la paroi latérale du premier splitter en veillant à ce que le trou de fixation de l'élément raccord coincide avec le trou taré de la base du splitter.
9. Fixez les deux éléments raccord (4) au premier splitter à l'aide de deux des vis (5) (qui se trouvaient dans les pieds de caoutchouc).
10. Réunissez les deux splitters en introduisant chacun des éléments raccord (4) du premier splitter dans une fente libre de la paroi latérale du second splitter, de manière à ce que le trou de fixation de l'élément raccord (4) coincide avec le trou taraudé de la base du splitter.
11. Fixez les éléments raccord (4) au second splitter à l'aide de deux des vis (5) qui se trouvaient dans les pieds de caoutchouc (1).
12. Fixez une cornière de montage courte (6) sur la face latérale externe de chaque splitter en utilisant pour chacune deux vis (2) dévissees des faces latérales.
13. Fixez les splitters dans le rack.
14. Conservez les vis (5) restantes pour le cas où vous en auriez besoin plus tard.

Les instructions ci-dessous concernant l'installation des antennes valent aussi bien pour toutes les installations monocanal que pour les installations multicanaux, quel que soit le nombre de canaux.

Les réflexions du signal de l'émetteur sur les surfaces métalliques, les murs, le plafond, etc. de même que l'écran du corps humain risquent d'affaiblir voire supprimer le signal direct de l'émetteur.

Placez donc les antennes comme suit :

1. Placez toujours les antennes à proximité du lieu d'action (scène) en respectant toutefois une distance minimum de 5 m entre émetteur et antenne et de 20 cm entre les deux antennes.
2. Le contact visuel entre émetteur et antenne est une condition indispensable pour avoir une réception optimale.
3. Placez les antennes à plus de 1,5 m des objets métalliques volumineux, fils métalliques (en particulier grillages) ou tôles, de même que des murs, des décors, du plafond, etc.
4. N'installez pas les antennes dans des niches murales.
5. Ne placez jamais les antennes à moins de 1,5 m des appareils émettant un rayonnement HF tels que racks d'éclairage, tubes fluorescents, appareils à effets numériques ou PC.
6. Si vous placez deux antennes l'une à côté de l'autre (p. ex. pour la réception Diversity) veillez à ce qu'elles se trouvent à au moins 20 cm l'une de l'autre.

Si vous montez les antennes sur un pied, veuillez tenir compte des remarques suivantes :

1. Fixez les antennes à la perché d'un pied à l'aide de l'élément raccord SA 63 fourni ou du raccord intégré.
2. Tirez la perche à fond d'un côté pour que l'antenne se trouve à 70 cm au moins du pied.
3. Déployez le pied téléscopique pour que la Perche se trouve à 1,8 m au moins du sol.
4. Enroulez le câble d'antenne sur la perche. Avec un câble qui pend, vous risquez d'avoir une mauvaise réception.

Fig. 3: Antenne montée sur pied

Fig. 4: Distance minimum d'une surface plane

Si vous fixez votre antenne à un mur ou au plafond, veillez à respecter les distances minimales suivantes :

1. Placez l'antenne à une distance aux murs, parois, grilles métalliques ou échafaudages de métal de 10 cm au minimum sur l'arête et 50 cm latéralement.

3.1 Montage d'un splitter d'antenne en rack

Voir Fig. 8.

3.2 Montage en rack de deux splitters d'antenne juxtaposés

Voir Fig. 9.

3.3.3 Montage sur un mur/au plafond

Fig. 5: Distance minimum du sol et du plafond 2. Veillez à ce que l'antenne se trouve à une distance minimum de 15 cm du sol ou 50 cm du plafond (15 cm si le cable arrive par le haut).

3.4.1 Installation monocanal avec antennes passives

Voir Tableau 1, page 26 et Fig. 6

Fig. 6: Cablage d'une installation monocanal avec antennes passives et différentes longueurs de cable. Sur une installation monocanal vous n'avez pas besoin de splitter. Vous pouvez raccorder les antennes directement au récepteur.

Voir Fig. 6.

1. Mesurez la longueur de câble nécessaire entre le récepteur et les deux antennes.
2. Consultez le Tableau 1, page 26 pour voir si vous avez besoin de plusieurs câbles pour surmonter cette distance et s'il vous faut un ou deux amplificateurs d'antenne AB 4000. Le Tableau 1 indique la longueur de câble maximale autorisée suivant le type de câble.
3. Branchez un câble d'antenne sur chaque antenne.
4. Reliez les deux câbles d'antenne aux entrées d'antenne du récepteur comme indiqué au Tableau 1. Si vous avez besoin d'un ou deux amplificateurs d'antenne AB 4000, il vous sera indispensable d'insérer une alimentation à distance ASU 4000 sur le câble entre le récepteur et le premier amplificateur d'antenne.

1. Vérifie si la tension secteur indiquée sur les blocs secteurs de l'ASU 4000 et du récepteur concorde avec la tension secteur sur le lieu d'utilisation. Le fonctionnement sur une tension secteur différente risquerait d'endommager les blocs secteur.
2. Connectez l'alimentation à distance et le récepteur aux blocs secteur correspondants et branchez chaque bloc secteur sur une prise secteur appropriée.

3.4.2 Installation monocanal avec antennes actives

Voir Tableau 1, page 26 et Fig. 7

Fig. 7: Câblage d'une installation monocanal avec antennes actives et différentes longueurs de câble.

Voir Fig. 7.

1. Mesurez la longueur de câble nécessaire entre le récepteur et les deux antennes actives.
2. Consultez le Tableau 1, page 26 pour voir si vous avez besoin de plusieurs câbles pour surmonter cette distance et s'il vous faut un ou deux amplificateurs d'antenne AB 4000. Le Tableau 1 indique la longueur de câble maximale autorisée suivant le type de câble.
3. Branchez un câble d'antenne sur chaque antenne.
4. Reliez les deux câbles d'antenne, comme indiqué au Tableau 1, à un ou deux amplificateurs d'antenne AB 4000, à une alimentation à distance ASU 4000 chacune et aux entrées d'antenne du récepteur.

1. Vérifie si la tension secteur indiquée sur les blocs secteurs des deux ASU 4000 et du récepteur concorde avec la tension secteur sur le lieu d'utilisation. En les utilisant sur une tension secteur différente, vous risquez des dégâts sur l'installation.
2. Reliez les deux alimentations à distance et le récepteur aux blocs secteur correspondants et branchez chaque bloc secteur sur une prise secteur appropriée.

3.5 Installations multicanaux avec splitter d'antenne PS 4000 w

Vous trouvez des exemples de câblage pour installations multicanaux aux Fig. 10 à 13, page 56.

Lorsque vous configurez une installation multicanaux, veuillez tenir compte des points suivants :

1. Vous pouvez raccorder jusqu'à quatre récepteurs sur le splitter PS 4000 W.

• Si vous faites fonctionner le splitter d'antenna ainsi que les récepteurs sur le bloc secteur fourni avec chacun, il faut impérativement brancher sur le secteur d'abord les blocs secteur des récepteurs et en second lieu le bloc secteur du splitter d'antenna. Si vous commencez par brancher le splitter, la charge que représentent les récepteurs risque d'endommager le bloc secteur du splitter.

3 Mise en service

1. Pour les grosses installations comptant jusqu'à 50 canaux, vous pouvez relier ensemble un nombre de splitters d'antenne correspondants :

Reliez les embases LINK du premier splitter aux embases ANTENNA IN du splitter suivant et ainsi de suite. Pour alimenter de telles installations, nous conseillons d'utiliser l'alimentation centrale optionnelle PSU 4000, à raison d'un PSU 4000 pour trois splitters et quatre récepteurs.

1. Chaque entrée d'antenne du splitter peut alimenter au maximum trois composants actifs (p. ex. RA 4000 B/W + 2 x AB 4000) via le câble d'antenne.

Dans les cas suivants, vous aurez besoin d'une alimentation à distance ASU 4000 pour les composants actifs (l'ASU 4000 peut également alimenter trois composants actifs):

• La longueur de cable nécessaire entre le splitter et les composants actifs est telle que la tension d'alimentation tombe au-dessous de la valeur minimum admise.
• Un apparéil (p. ex. combinateur* d'antennes) intercalé entre le PS 4000 W et les composants actifs interrompt l'alimentation en c. c. dans le cable d'antenne.
• Le combinateur d'antennes ZAPD 21 de la société Mini Circuit laisse
• Vous avez connecté deux câbles d'antenne sur une entrée d'antenne à l'aide d'un combinateur d'antennes. Si vous utilisez un câble d'antenne pour trois ou plusieurs composants actifs, intercalez une alimentation à âbles d'antenne, vous aurez besoin d'une alimentation à distance ASU 4000 pour chaque câble. L'alimentation à distance est nécessaire pour éviter une surcharge de l'alimentation du splitter d'antenne.

Le niveau de signal HF sur chaque entrée d'antenne du (des) splitter(s) d'antenne dépend de la bande de fréquences, du type d'antenne, du type de cable et de la longueur du cable.

Pour être sûr d'avoir le niveau de signal HF optimal sur l'entrée d'antenne, reglez le commutateur CLA sur chaque amplificateur d'antenne de même que sur le(s) splitter(s) comme indiqué au Tableau 1.

1. Otez la plaque du commutateur CLA.
2. Réglez les trois commutateurs DIP en fonction de la bande de fréquences, du type d'antenne, du type de cable et de la longueur du cable.
3. Remettez la plaque en place.

3.6 Commutateur CLA

Voir Tableau 1, page 26

3 Mise en service

14 dB 12 dB 10 dB 8 dB 6 dB 4 dB 2 dB 0 dB

GAMMEI + II	A
	SRA 2 B/W			RA 4000 B/W
	RG58 (m)	RG213 (m)	CLA (dB)	RG58 (m)	RG213 (m)	CLA (dB)
	53 - 57	111 - 121	0	38 - 43	79 - 89	0
	48 - 53	100 - 111	2	33 - 38	68 - 79	2
	43 - 48	89 - 100	4	28 - 33	58 - 68	4
	38 - 43	79 - 89	6	23 - 28	47 - 58	6
	33 - 38	68 - 79	8	18 - 23	37 - 47	8
	28 - 33	58 - 68	10	13 - 18	26 - 37	10
	23 - 28	47 - 58	12	8 - 13	16 - 26	12
	18 - 23	37 - 47	14	3 - 8	5 - 16	14

B
RG58(m)	RG213(m)	CLA(dB)
41 - 46	87 - 97	0
36 - 41	76 - 87	2
31 - 36	66 - 76	4
26 - 31	55 - 66	6
21 - 26	45 - 55	8
16 - 21	34 - 45	10
11 - 16	24 - 34	12
6 - 11	13 - 24	14

GAMME III + IV	A
	SRA 2 B/W			RA 4000 B/W
	RG58 (m)	RG213 (m)	CLA (dB)	RG58 (m)	RG213 (m)	CLA (dB)
	50 - 55	105 - 115	0	36 - 40	75 - 85	0
	45 - 50	95 - 105	2	31 - 36	65 - 75	2
	40 - 45	85 - 95	4	26 - 31	55 - 65	4
	36 - 40	75 - 85	6	21 - 26	45 - 55	6
	31 - 36	65 - 75	8	17 - 21	35 - 45	8
	26 - 31	55 - 65	10	12 - 17	25 - 35	10
	21 - 26	45 - 55	12	7 - 12	15 - 25	12
	17 - 21	35 - 45	14	2 - 7	5 - 15	14

B
RG58(m)	RG213(m)	CLA(dB)
39 - 44	83 - 93	0
35 - 39	73 - 83	2
30 - 35	63 - 73	4
25 - 30	53 - 63	6
20 - 25	43 - 53	8
15 - 20	33 - 43	10
11 - 15	23 - 33	12
6 - 11	13 - 23	14

VII + VIII GAMMAE	A
	SRA 2 B/W			RA 4000 B/W
	RG58 (m)	RG213 (m)	CLA (dB)	RG58 (m)	RG213 (m)	CLA (dB)
	47 - 51	100 - 110	0	33 - 38	71 - 81	0
	42 - 47	90 - 100	2	29 - 33	62 - 71	2
	38 - 42	81 - 90	4	24 - 29	52 - 62	4
	34 - 38	71 - 81	6	20 - 24	43 - 52	6
	29 - 34	62 - 71	8	16 - 20	33 - 43	8
	24 - 29	52 - 62	10	11 - 16	24 - 33	10
	20 - 24	43 - 52	12	7 - 11	14 - 24	12
	16 - 20	33 - 43	14	2 - 7	5 - 14	14

B
RG58(m)	RG213(m)	CLA(dB)
37 - 41	79 - 88	0
32 - 37	69 - 79	2
28 - 32	60 - 69	4
23 - 28	50 - 60	6
19 - 23	40 - 50	8
14 - 19	31 - 40	10
10 - 14	21 - 31	12
6 - 10	12 - 21	14

GAMME VII	A
	SRA 2 B/W			RA 4000 B/W
	RG58 (m)	RG213 (m)	CLA (dB)	RG58 (m)	RG213 (m)	CLA (dB)
56 - 60	132 - 140	0	44 - 46	102 - 108	0
51 - 56	120 - 132	2	40 - 44	93 - 102	2
46 - 51	108 - 120	4	36 - 40	84 - 93	4
41 - 46	97 - 108	6	32 - 36	75 - 84	6
36 - 41	83 - 97	8	28 - 32	66 - 75	8
31 - 36	71 - 83	10	25 - 28	57 - 66	10
26 - 31	60 - 71	12	21 - 25	48 - 57	12
23 - 26	52 - 60	14	18 - 21	42 - 48	14

B
RG58(m)	RG213(m)	CLA(dB)
49 - 50	110 - 118	0
47 - 49	100 - 110	2
42 - 47	90 - 100	4
36 - 42	81 - 90	6
31 - 36	70 - 81	8
27 - 31	60 - 70	10
23 - 27	50 - 60	12
19 - 23	44 - 50	14

GAMME VIII	A
	SRA 2 B/W			RA 4000 B/W
	RG58 (m)	RG213 (m)	CLA (dB)	RG58 (m)	RG213 (m)	CLA (dB)
53 - 56	122 - 131	0		40 - 44	94 - 101	0
48 - 53	110 - 122	2		35 - 40	82 - 94	2
43 - 48	99 - 110	4		30 - 35	70 - 82	4
38 - 43	88 - 99	6		25 - 30	58 - 70	6
33 - 38	79 - 88	8		22 - 25	46 - 58	8
28 - 33	63 - 74	10		16 - 22	34 - 46	10
23 - 28	50 - 63	12		11 - 16	22 - 34	12
20 - 23	43 - 50	14		7 - 11	15 - 22	14

B
RG58(m)	RG213(m)	CLA(dB)
43 - 46	102 - 107	0
38 - 43	88 - 102	2
33 - 38	76 - 88	4
28 - 33	64 - 76	6
23 - 28	52 - 64	8
18 - 23	40 - 52	10
13 - 18	28 - 40	12
10 - 13	20 - 28	14

Tableau 1: Positions des commutateurs DIP CLA en fonction de la bande de fréquences, du type d'antenne, du type et de la longueur du câble.

4 Instructions pour le fonctionnement

4.1 Généralités

1. Faites attention à bien désigner pour chaque canal d'émission (émetteur + récepteur) une fréquence propre.
2. N'utilise jamais plus d'un canal d'émission à la fois en un même lieu sur une même fréquence. En raison des lois physiques, ceci aurait des parasites bruyants pour conséquence.
3. Pourmettre l'installation sous tension et hors tension, procedez impereativement dans l'ordre indique aux points 4.2 et 4.3afin d'eviter toute deterieioration due a une surcharge de I'alimentation du splitter d'antenne.
4. Mettez les émetteurs sous tension.
5. Mettez tous les récepteurs connectés au splitter d'antenne sous tension.
6. Mettez le splitter d'antenne sous tension en appuyant sur la touche ON/OFF. Les LED OK bleues du splitter ainsi que les voyants vert des composants actifs connectés s'allument.
7. Mettez tous les récepteurs connectés au splitter d'antenne hors tension.
8. Mettez les émetteurs hors tension.
9. Mettez le splitter d'antenne hors tension en appuyant sur la touche ON/OFF. Les LED OK bleues du splitter ainsi que les voyants verts des composants actifs connectés s'eteignent.
10. Mettez l'alimentation centrale optionnelle PSU 4000 sous tension.
11. Mettez les émetteurs sous tension.
12. Mettez le splitter d'antenne sous tension en appuyant sur la touche ON/OFF. Les LED OK bleues du splitter ainsi que les voyants verts des composants actifs connectés s'allument.
13. Mettez tous les récepteurs connectés au splitter d'antenne sous tension.
14. Mettez tous les récepteurs connectés au splitter d'antenne hors tension.
15. Mettez les émetteurs hors tension.
16. Mettez le splitter d'antenne hors tension en appuyant sur la touche ON/OFF. Les LED OK bleues du splitter ainsi que les voyants verts des composants actifs connectés s'éteignent.
17. Mettez l'alimentation centrale optionnelle PSU 4000 hors tension.

Important!

4.2 Installations avec alimentation décentralisée 4.2.1 Mise sous tension

4.2.2 Mise hors tension

4.3 Installations avec alimentation centrale optionnelle PSU 4000 4.3.1 Mise sous tension

4.3.2 Mise hors tension

5 Nettoyage

• Pour nettoyer la surface du splitter d'antenne, utilisez un chiffon doux légèrement humecté d'eau.

6 Dépannage

Problème	Cause possible	Remède
Pas de son.	1. Les blocs secteurs/le PSU 4000 ne sont pas branchés sur le secteur.2. Les cables c.c. ne sont pas connectés ou sont déféctueux.3. Les antennes ne sont pas connectées.4. Le(s) bloc(s) secteur/le PSU 4000 sont défectueux.	1. Brancher les blocs secteurs/le PSU 4000 sur une prise secteur.2. Connecter ou replacer les cables c.c.3. Connecter les antennes.4. Contacter le S.A.V. d'AKG.
Pas de réception ou réception perturbée sur certains canaux :	1. L'émetteur et/ou le récepteur ne sont pas sous tension.2. Les piles de l'émetteur sont épisées.3. Le bloc secteur du récepteur ou le cable de liaison du PSU 4000 sur le récepteur a) a un mauvais contact ou b) est défectueux.4. L'émetteur et le récepteur du canal considéré ne sont pas régliés sur la même fréquence.5. Emetteur ou récepteur défectueux.	1. Mettre l'émetteur et/ou le récepteur sous tension.2. Remplacer les piles de l'émetteur.3. a) Vérifier si la fiche du bloc secteur ou du cable de liaison est bien enforcée ou b) replacer le bloc secteur ou le cable de liaison.4. Régler émetteur et récepteur sur la même fréquence. Pour ce faire, voirlez consulter la notice d'emploi de l'émetteur et du récepteur.5. Contactez votre revendeur AKG.
La LED verte d'un composant actif ne s'allume pas.	1. Le cable d'antenne n'est pas connecté ou a un mauvais contact.2. Câble d'antenne défectueux.3. Composants actifs défectueux.	1. Connector le cable d'antenne ou vérifier si le connec-teur est bien enforcé.2. Remplacer le cable d'antenne.3. Contacter le S.A.V. d'AKG.
Une LED ERROR du splitter s'allume.	1. La tension d'alimentation des composants d'antenna actués est court-circuitée.2. La tension d'alimentation des composants d'antenna actués est insuffisante en raison d'une longueur exces-sive du cable.	1. Contröler tous les cables et composants actifs connectés. Remplacer les cables et/ou composants actués défectueux.2. Contröler à l'aide du tableau 1 la longueur des cables connectés ; utiliser un cable plus court oumettre plu-sieurs cables courts bout à bout et ajouter un ASU 4000 (cf. diagrammes de câblage).

Splitter d'antenne PS 4000 W

Type :	2 x 1 sur 4 récepteurs + 2 x 1 PS (possibilité de cascader)
Gamage de fréquences porteuses :	500 - 865 MHz
Atténuation :	0, 2, 4, 6, 8, 10, 12, 14 dB, commutable
Entrées HF :	2 embases BNC, 50 Ohms
Sorties HF :	10 embases BNC, 50 Ohms
Tension d'alimentation :	12 V c.c.
Dimensions :	200 x 190 x 44 mm
Poids :	970 g env.

Amplificateur d'antenne AB 4000

Gamme de fréquences porteuses :	500 - 865 MHz
Amplification :	17 - 3,5 dB env., commutable
Entrée HF :	1 embase BNC, 50 Ohms
Sortie HF :	1 embase BNC, 50 Ohms
Tension d'alimentation :	8 V c.c. via le cable d'antenne du PS 4000 W ou ASU 4000
Dimensions :	110 x 35 mm
Poids :	150 g env.

Antenne amplifiée omnidirectionnelle RA 4000 B/W

Gamme de fréquences porteuses :	500 - 865 MHz
Gain + amplification :	17 dB
Entrée HF :	1 embase BNC, 50 Ohms
Sortie HF :	1 embase BNC, 50 Ohms
Tension d'alimentation :	8 V c.c. via le cable d'antenne du PS 4000 W ou ASU 4000
Dimensions :	235 x 38,5 mm
Poids :	65 g

Gamme de fréquences porteuses :	500 - 865 MHz
Gain + amplification :	21,5 dB env.
Ouverture :	70°
Dimensions :	230 x 240 x 26 mm
Poids :	250 g env.

Alimentation à distance ASU 4000

Gamage de fréquences porteuses :	500 - 865 MHz
Entrée HF :	1 embase BNC, 50 Ohms
Sortie HF :	1 embase BNC, 50 Ohms
Tension d'alimentation :	12 V c.c.
Dimensions :	78 x 50 x50 mm
Poids :	150 g env.

Ce produit est conforme aux normes citées dans la Déclaration de Conformité, dont vous pouvez prendre connaissance en consultant le site http://www.akg.com ou en adressant un e-mail à [e-mail].

1 jeu de montage de 19"

Système complexe (connections HF)
